Как правильно сделать вентиляцию в гараже своими руками

Технология организации естественной вентиляции

Итак, рассмотрим, как правильно сделать вентиляцию в гараже.

С этим видом вентиляции всё достаточно просто: на этапе строительства проектируются отверстия в стенах – в одни воздух будет входить, через другие выходить.

Процесс регулируется разницей температуры и давления.

Забор воздуха с улицы происходит на высоте 10-15 см. от пола, воздух проходит по небольшой трубе, которая располагается на высоте 40 см. от земли.

В идеале, расположение приточного входа должно быть там, где чаще и сильнее дует ветер. Но часто это бывает проблематично, и эффективность циркуляции снижается.

Для бурения готовых кирпичных стен применяют перфоратор.

Отток, напротив, делается как можно выше (около 10 см. от потолка или в потолке) и в противоположном углу гаража. Выход выводится на крышу, высота трубы 50 см.

Пустоты между трубами и стенами заполняются герметиком, пригодным для использования с разнородными материалами.

На вход ставится сетка от грызунов и насекомых, на выход – крышка-гриб, чтобы защитить от осадков.

Зимой неутеплённые трубы обмерзают и забиваются инеем. Качественное утепление, наличие задвижек и чистка сделают вентиляцию работоспособной, но добавят работы владельцу.

Минус системы в том, что она подвержена капризам погоды. В жару система перестаёт работать, пока уличная температура не станет ниже, чем в гараже.

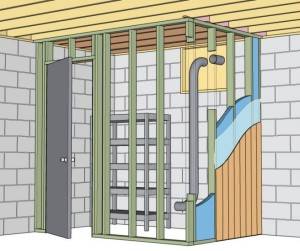

Вентиляция в погребе гаража

Устройство воздухообмена в погребе гаража своими руками – дело довольно простое, нужно лишь правильно понимать причины для образования влажности. Ведь главной проблемой тут является удаление сырости и выдерживание необходимой температуры для сбережения овощей и заготовок. Как в любом сооружении при устройстве вытяжки, приток воздуха в погребе должен быть в нижней точке, а выход – в верхней.

Чтобы не было сильного перепада температур, при устройстве вентиляции в погребе гаража зимой рекомендуется забор воздуха делать как раз из гаража, а не снаружи строения. А также этим приемом можно осуществлять контроль над температурным режимом: зимой вход делать поближе к овощной яме, а летом настраивать у входных ворот.

Таким способом можно снизить конденсат, хотя полностью избавиться от него вряд ли удастся. Большую роль в образовании капели от конденсата играет покрытие и уклон потолка. Стены обычно не покрывают ничем, а просто наносят штукатурку с дальнейшей побелкой. Таким образом, правильное устройство вытяжки в погребе обеспечит условия для более длительного сохранения урожая.

Технология монтажа комбинированной вентиляции

Комбинированный вариант вентиляции в гараже позволит сделать систему более эффективной, и при этом не слишком затратной. Суть метода в том, чтобы оставить один из потоков естественным, а второй стимулировать при помощи вентилятора.

Например, искусственный отток обеспечит вытяжной вентилятор, который будет «высасывать» воздух из помещения, освобождая пространство для свежего потока с улицы.

Здесь уже не так важно, в каком месте располагается вытяжка – хозяин может сделать её, где ему удобно

Схема комбинированной вентиляции

Вентилятор может быть канальным, накладным или крышным. Потребление энергии у таких устройств, минимальное — всего около 20 Вт. Вполне подъёмна и цена прибора – от 500 до 2,5 тыс. руб. Зато он обеспечит стабильную циркуляцию воздуха при любой погоде.

Для лучшей тяги используют прямой гладкий отрезок трубы. Участок, где располагается вентилятор, нужно утеплить.

Запускается оборудование вручную. Иногда его подсоединяют к выключателю света, чтобы не забывать включать и выключать устройство. Есть модели с таймером, которые проветривают помещение ещё некоторое время, после отъезда хозяина, а затем автоматически отключаются.

Роль естественных приточных отверстий могут играть решётки, вмонтированные в нижнюю часть гаражных ворот. Их размер должен в два раза превышать размер вытяжного отверстия.

Разновидности: описание, схемы и фото

Естественная

Такая вентиляция обеспечивает естественный приток воздуха. Для этих целей проделываются два вентиляционных отверстия — вытяжное и приточное. Для ускорения ставят дефлектор. Его размещают в самом вытяжном отверстии. Вблизи этого участка организуют участок низкого давления. Это необходимо делать для быстрого удаления воздуха.

Совет
Воздух перемещается благодаря разнице в плотности нагретого и остывшего воздуха за счёт воздействия потоков ветра и в силу перемещения воздушных масс при взаимодействии их при высоком и низком давлении. Циркуляция воздуха летом становится слабее, в силу смены давления возможны сквозняки. При естественной вентиляции требуется постоянный контроль состояния вентиляционных отверстий. Необходимо регулярно их чистить.

Есть 3 варианта сооружения естественной вентиляции в гараже (схемы):

Приточные отверстия размещаются внутри стены снизу, а вытяжные — на противоположной стороне сверху (как устроить приточную вентиляцию своими руками?). Циркуляция воздушных масс осуществляется за счёт нижней подачи воздуха. Происходит постепенное смещение воздушных слоёв: воздух прогревается и поднимается плавно вверх. Выходит он через встроенную вытяжку.
Размещение вытяжки аналогично первой схеме. Приток осуществляется через верхние проёмы по обе стороны ворот гаража. Воздухообмен таков: сверху попадает свежий воздух. Прогреваясь, он плавно опускается в нижние слои атмосферы. Когда воздух слегка остынет, он снова поднимается вверх и выходит через отверстия (каковы особенности монтажа выходов вентиляции своими руками?).
Вентиляционную трубу помещают в самом нижнем углу стены (она должна быть самой короткой). Через неё в гараж пропускается новый поток воздуха. Вытяжка организуется на потолке. Из-за разницы температур воздух замещается, а нагретый уходит через вентиляционный канал.

тут

Принудительная

Механическую систему вентиляции в гараже можно организовать по следующим схемам:

Вентилятор размещают внизу стены, он закрывает приточный канал. На потолке или стене монтируется вытяжной вентилятор. Располагать его нужно на противоположной стороне, которая короче. Старый воздух вытяжным механизмом прорабатывается наружу.
К первой схеме добавляется установка воздухоносных каналов. Вентиляторы могут устанавливаться разные. Если берутся осевые, то их помещают на входе, если канальные, то внутри воздуховодов. По периметру помещения находится сам вытяжной канал. Его оснащают решётками. При этом должно соблюдаться равномерное расстояние.

тут

Комбинированная

Есть единая схема монтажа принудительной вентиляции в гаражном помещении. Воздуховодом или проёмом естественным образом осуществляется проточная подача воздуха. Внутри такого канала устанавливается специальный механизм принудительного характера.

Из верхнего слоя забирается отработанный воздух вытяжным вентилятором. Пространство гаража разряжается. Область низкого давления приобретает тягу. Затягивание воздуха происходит естественным образом. Закон аэродинамики позволяет работать такой системе при любых погодных изменениях.

Приточная

Схема приточной вентиляции строится не на удалении отработанного воздуха, а на обновлении его свежим притоком нового объёма.

Вентиляционные выходы располагают на высоте 30–50 см от пола. Выходы делают в 2 раза шире, чем при оборудовании вытяжной вентиляции. Каналы специально размещаются так, чтобы захватить больший поток свежего воздуха. Для этого внизу ворот располагают решётку.

Внимание
При удлинённой конфигурации гаражного помещения удобнее всего размещать вентиляционные каналы по центру гаража в длинной стене.

В отверстиях стены прокладывают гофрированные трубы. Максимальная разность высот между каналами создаст наилучшие условия для вытяжной системы. Это достигается выбором наиболее длинной трубы. При низкой кровле гаража трубу можно взять недлинную, а удлинить её пластиковой трубой (как сделать вентиляцию из пластиковых труб своими руками?).

Есть ли разница в системах между металлическим и построенным гаражах?

Сам по себе металлический гараж – строение маленькое, поэтому в нем будет достаточно естественной вентиляции с установкой вытяжки и приточного канала. Хотя, как уже было сказано выше, щели в воротах и двери бывают достаточны, чтобы обеспечить требуемый приток свежего воздуха. При этом вентиляция играет в этом случае одну единственную роль – вывод именно отработанного воздуха и неприятных запахов.

Обычно металлическая конструкция – это всего лишь место хранения автомобиля. Если хозяин в нем делает домашнюю мастерскую, то строение утепляют и отапливают. И вот тут вентиляция играет немаловажную функцию. Свежий воздух в таком помещении должен поступать обязательно, и, скорее всего, щели не смогут обеспечить его в полном объеме. Тогда и надо будет продумать систему его притока. Хотя в любом случае вентиляция в железном гараже – система проще, чем в капитальной постройке.

Гараж из кирпича или блоков в первую очередь требует основательного подхода к организации воздухообмена. Конечно, все зависит от его размеров, но принудительная вентиляция даже в небольшом по площади помещении здесь не помещает. Как уже было сказано, самый простой вариант – установка настенного вентилятора или на приточный участок, или на вытяжной.

Нельзя подходить к решению задач, связанных с гаражной вентиляции, с позиции объема помещения. Надо просто обозначить – эта система должна быть обязательно, а уже потом решать, какую делать, устанавливать вентилятор или нет.

Как сделать вентиляцию в гараже своими руками

Сложность проводимых процессов будет зависеть от того, какой вид вентиляционной схемы был выбран, плюс, для какого гаража она организовывается. К примеру, вентиляция в металлическом гараже будет по сложности сильно отличаться от кирпичного строения, возведенного впритык к основному дому. Потому что последняя постройка – это, по сути, основательное помещение, требующее такого же подхода и к организации вентиляции.

Поэтому рассмотрим более подробно, как сделать вентиляцию в гараже в зависимости от его конструктивных особенностей.

Естественную систему

Ее как раз и используют чаще всего в металлических конструкциях. Если говорим о том, как правильно сделать систему вентиляции в гараже своими руками, то необходимо понимать, по каким принципам она должна работать эффективно.

В первую очередь это касается правильного перемещения воздушного потока, чтобы он как можно больше захватывал собой пространство. Поэтому грамотная организация основывается на двух основных принципах.

Движение воздуха снизу вверх, для чего в одной из стен у пола делаются отверстия в виде решетки. А в потолке через проделанное отверстие выводится труба.
Движение от пола к потолку должно происходить по диагонали помещения. Таким образом захватывается весь объем воздуха, находящегося внутри.

Самый простой способ организации естественной вентиляции гаража без подвала – это решетка в задней стенке и труба при входе, или труба у задней стенки, а решетка организуется в гаражных воротах. Конечно, неплотности в воротах и двери могут стать приточным участком. Но вытяжную трубу надо будет устанавливать обязательно. И если говорим о металлическом гараже, то в его крыше делается отверстие, устанавливается стальная труба, которая приваривается к металлическому перекрытию.

Сложнее с гаражом, в котором есть подвал, как место хранения. Для этого придется делать или две вытяжки: одну для подвала, другую для самого гаражного пространства, или одну общую, которая будет проходить от подвала через пол и кровлю. В этом случае к стояку придется подсоединить небольшой длины участок, через который будет производиться отток воздуха из помещения. Не забываем организовать приточный участок. Это все та же труба, которая с улицы через одну из стен входит в подвал с его потолка.

Что касается гаража, как капитального строения, то здесь естественная вентиляция должна в первую очередь быть рассчитанной. Расчет достаточно просто – площадь пола умножается на 0,2%. И полученный результат является площадью выводных отверстий в системе естественной вентиляции. К примеру, если площадь гаражного помещения – 50 м², то площадь всех вентиляционных стояков на вытяжке должна быть: 50х0,002=0,1 м². Это стояк квадратного сечения со сторонами 10х10 см.

Но существует одно немаловажное требование, которое определяется санитарными нормами. Если площадь превышает 50 м², то естественную вытяжку использовать в нем нельзя

Для этого обязательно устанавливается механический отвод отработанных воздушных масс.

Механическую вытяжку

К сооружению принудительной вентиляции в гараже своими руками надо, как и к естественной, подходить с позиции точного расчета. Главное – это правильно подобрать вентилятор по производительности. По нормам в гараже кратность обмена воздуха варьируется в пределах 20-30 м³/час. Соответственно и вентилятор должен быть выбран под эту производительность. Его можно установить на вытяжку или на приточный участок.

Сегодня производители вентиляторов для принудительных систем предлагают несколько разновидностей своей продукции. Но чаще всего в гаражах используют настенные модели. Это конструкции, состоящие из электродвигателя с крыльчаткой на валу, который сам закреплен на корпусе прибора, закрытой с одной стороны решеткой.

На корпусе есть четыре монтажных отверстия, через которые и производится крепления вентилятора к стенкам или потолку. Некоторые современные модели имеют функцию ресивера, это когда вал двигателя может крутить и по часовой стрелке, и против нее. Такие приборы более удобны, потому что их можно устанавливать как изнутри гаражного помещения, так и снаружи. Главное – правильно включить вентилятор в нужную сторону.

Сегодня все чаще производители вентиляционных систем предлагают готовые комплекты, в состав которых входят воздуховоды и вентилятор закрытого типа. То есть, это пластиковый или металлический герметичный корпус, внутри которого установлен вентилятор. Корпус с двух сторон имеет патрубки, с помощью которых прибор устанавливается в схему воздуховодов. При этом вентилятор можно установить как на приточный участок, так и на вытяжной. Главное – сориентировать его по направлению движения воздушного потока.

Как сделать вентиляционную систему в гаражном подвале

Вентиляцию в подвале гаража обустраивают по двум вариантам, то есть, в виде естественной модели или принудительной. При этом вариаций на данную тему может быть несколько, и все они эффективно работают. Вот несколько вариантов.

Устанавливается вертикальный стояк, который с подвала выводится на улицу. Это вытяжка. В ней обязательно делают отверстия на уровне потолка самого гаража, чтобы через них происходил вывод отработанного воздуха. С нижнего края вытяжка будет производить отвод воздуха из подвала. В этом случае приточная система – это установленная в полу гаража труба, которая на этом уровне выводится на улицу через стену.
Все также монтируется вертикальная вытяжка. Но приточная схема будет отличаться от предыдущей. Во-первых, она будет принудительной, для чего на уровне потолка устанавливается вентилятор, который будет загонять свежий воздух. Во-вторых, в полу на уровне вертикали с вентилятором будет сделано отверстие для прохождения приточного воздуха в подвал. В нее вставляется труба, которая нижним концом будет почти доходить до пола подвального помещения. Получается так, что циркуляция воздушного потока происходит через гараж, затем подвал с выводом на улицу.

Конструктивные ситуации с подвалом могут быть различными. То есть, в некоторых гаражах подвал является продолжением смотровой ямы. В этом случае вентиляционная схема организуется по вышеописанным технологиям. Существуют гаражи, в которых смотровая яма и подвал – это два разных помещения, разграниченные между собой стеной. В этом случае вентиляцию в гараже с подвалом и смотровой ямой делают по-другому. Для этого организуют переток в разграничительной стене в виде уложенной горизонтальной трубы на уровне минимального расстояния от пола смотровой ямы. Такая схема может быть и естественной, и принудительной приточной.

Если в гараже нет подвала, а только одна яма. Нужна ли здесь вентиляция. Система вентиляции в яме в гараже, как отельная составляющая, не делается. То есть, все происходит на уровне гаражного пола. Но при этом необходимо позаботиться о том, чтобы внутреннее пространство ямы всегда было сухим, особенно это касается пола.

Технология организации естественной вентиляции

Рассмотрим основную схему естественной вентиляции с двумя независимыми вентканалами.

При организации полноценной циркуляции воздуха в гараже следует учесть следующие моменты:

Входной люк для поступления воздуха располагается внутри гаража выше пола на 10 см, а сам вентканал изгибается под 90° и поднимается на 30 см от земли. От осадков и грызунов желательно защитить вентиляционный вход козырьком и решеткой. Если использовать для поступления воздуха специально прорезанные отверстия в воротах гаража или его передней стене, то они делаются по площади в два раза больше, чем сечение трубы для входной вентиляции и их так же необходимо защищать решетками.
Вытяжка должна быть расположена у задней стенки гаража в верхнем противоположном углу по отношению к входному вентканалу. Начинается вытяжная труба на 10 см ниже потолка, а заканчивается не менее полуметра над крышей. Защищается от осадков козырьком и, желательно, дефлектором для стимуляции тяги.

Естественная вентиляция базируется только на действии физических законов и погодных изменениях:

движение воздуха в гараже происходит благодаря разнице температур и плотности воздушных масс внутри и снаружи постройки, смене выходящего теплого входящим охлаждённым воздухом
скорость обмена потоками зависит от силы ветра, стремящегося на замену теплого воздуха (с низкой плотностью), сохраняющего температуру при хорошей изоляции гаража
движение при воздухообмене задано стремлением теплого воздуха вверх туда, где давление понижено.

При простоте конструкции и экономии средств при создании естественной вентиляции стоит не забывать о существующих минусах:

летом на улице теплее, чем в гараже, и процесс смены воздуха будет идти очень слабо
перепад давления приведет к сквознякам, а они очень вредны для здоровья
если гараж маленький, то разница в давлении и температуре тоже будет небольшая, а это ухудшит циркуляцию воздуха
не всегда ветер дует во входное отверстие
необходимо регулярно чистить каналы зимой от замёрзшего конденсата

Монтаж естественной вентиляции

Как правильно сделать естественную вентиляцию в гараже своими руками? Необходимо строго придерживаться расчетов и соблюдать всю последовательность монтажа вентканалов.

Для расчета вентиляции необходимо знать площадь гаража. На 10 квадратных метра площади будет требоваться 150 мм диаметра вентканала. К примеру, при площади гаража 20 м2 понадобится, соответственно, труба с сечением 30 см (2,0 х 15=30). Выходит, если трубы только две, то они обе должны быть с таким сечением, если же используется несколько вытяжек или приточных входов, то можно разделить диаметр на количество входов. Получается, приточный канал — один диаметр трубы 30 см, а вытяжка, оборудованная в двух местах — две трубы, каждая не менее 15 см (30:2=15).
Для установки труб или коробов согласно расчету и схеме, описанной в технологии организации естественной вентиляции, понадобятся:

трубы необходимой длины,
уголок для приточной трубы,
инструмент для изготовления отверстий в стене и крыше,
герметик для заделывания щелей,
дефлектор на вытяжку,
защитные решетки и козырек.

Особенности вентиляции для гаража

Вентиляция в погребе гаража, особенно отапливаемой постройки, автолюбителями предусматривается редко. Такая дальновидность владельца, скорее исключение из общепринятых правил, как, например, дренажная система для вывода в зимний период оттаявшего снега и льда, смешанных с уличной грязью и химическими веществами. Все эти составляющие испарений постоянно разносятся по помещению. При отсутствии вентиляции, скопившиеся, таким образом, вредные летучие элементы становятся причиной многих неприятностей со здоровьем человека. Принимая к сведению многие факторы, становится понятно, что вентиляция в подвале гаража – вопрос важный и обязательный. Каждому ответственному хозяину остается только определиться с типом наиболее подходящей в его случае системы.

Естественная вентиляция является самой распространенной системой проветривания воздуха в гаражах. Из-за того, что ее наличие не требует использования дополнительных устройств и механических приборов, обмен воздушных потоков обеспечивается за счет следующих составляющих помещения:

проводится обязательная теплоизоляция воздуховода, которая не допустит появление конденсата с наружной стороны;
обязательное условие – наличие подъемной силы, пропорциональной разнице плотности воздуха снаружи и удаляемого из гаража

При этом учитывается высота шахты (вентиляционной) и разность температур циркулирующих воздушных потоков;
принимается во внимание наличие одновременного воздействия ветра, как на фасад строения, так и на дефлектор. Благодаря порывам ветра обеспечивается необходимое для удаления воздуха из дефлектора давление (тяга).

Механическая вентиляция представляет собой такую систему воздухообмена, при которой обмен использованных потоков на свежие достигается благодаря работе специальных механических устройств. Такая система считается специалистами наиболее эффективной. Она состоит из приточного трубопровода и вытяжной конструкции.

Работа вентиляции в гараже по типу комбинированного воздухообмена обеспечивается наличием гармоничного сочетания систем механической и естественной.

Как сделать вентиляцию в гараже. Улучшение естественной вентиляции.

Существует два способа улучшить вентиляцию в гаражном боксе:

1. Прогрев воздухоотводящий канал:

Существует несколько способов сделать это:

В летний период достаточно покрасить трубу отвода в тёмный цвет (лучше чёрный). Чёрные стенки канала будут лучше всего поглощать солнечные лучи и соответственно прогревать воздух.
Осенью и зимой прогреть вытяжной канал можно с помощью обычной лампочки накаливания. Но так как выделяемого ею тепла может не хватить на прогрев всего канала, то обязательно необходимо его теплоизолировать. Стоит отметить, что энергосберегающие лампы для этой цели не подойдут. В следствие того, что выделяют гораздо меньше тепла.

2. Установив вентиляционный дефлектор

Можно увеличить вытяжку воздуха примерно на 20 процентов. Работа дефлектора основана на законе Бернулли. Данное устройство включает в себя следующие части:

Стакан (диффузор) устанавливает разницу давления воздуха и увеличивает вытяжку. Выполнен в виде конусообразной трубки.
Колпак или зонт, выполняет защитную функцию. Препятствует проникновению в дефлектор осадков и мусора.

Корпус устройства выполнен в виде цилиндра. С его помощью создаются участки пониженного давления.

Наиболее часто используемые в России дефлекторы ЦАГИ, флюгерообразные, тарельчатые, ротационные. Эффективность работы прибора напрямую зависит от наличия ветрового потока. При его отсутствии эффективность дефлектора практически нулевая.

Комбинированный воздухообмен

Комбинированная вентиляция в гараже

Термовентилятор монтируют:

непосредственно в стену;
или другим способом.

В нерабочем положении при соответствующей розе ветров вентилятор сам будет вращаться, перемешивая воздух «в автодоме». Такая вентиляция гаража не затратная, и эффективная, поскольку включается при полном штиле. А при ветре, приточная система безотказная. При устройстве нужно знать розу ветров. Для того используют флюгер. Простой, безошибочный прибор, который нетрудно изготовить самому. Самодельный флюгер покажет направление ветра.

Многие автолюбители нашли в комбинированной вентиляции и минусы:

Считают затруднительным включать и выключать термовентилятор.
Входящий воздух с улицы не очищается.

Что можно посоветовать. Нужно, чтобы схема предусмотрела возможность установки тепловентилятора для гаража своими руками.

И еще. При устройстве вентиляции нужно предельно точно изготавливать отверстия. Здесь не рекомендуется их нарезать на глазок. Точность выбора места отверстия гарантирует экономию труб и другого материала.

Система естественной циркуляции воздуха

Естественная система вентиляции гаража основывается на самопроизвольном движении потоков воздуха вследствие разницы температур внутри помещения и снаружи. Для этого необходимы два канала – по одному из них осуществляется приток свежего воздуха, по второму – отведение загрязнённого. Если проектируется вентиляция в гараже своими руками, учтите, что каналы прокладывают на этапе возведения несущих стен.

При этом придерживайтесь следующих рекомендаций:

канал для поступления воздушных масс должен находиться на 0,1 м выше пола, отверстие снаружи – выше земли на 0,3 м;
наружное отверстие закрывают защитной сеткой от насекомых, мелких грызунов и т. п.;
канал для отвода воздушных масс располагают напротив по диагонали в 0,1 м от границы между стеной и потолком, наружное отверстие располагают над крышей на высоте 0,5 м;
вентиляционную решётку можно также вмонтировать в ворота – её размер должен быть раза в три больше диаметра канала;
если на выводном канале смонтировать дефлектор, отток воздуха будет происходить гораздо интенсивнее, поскольку дефлектор создаёт участок пониженного давления. Чтобы на поверхности дефлектора не конденсировалась влага, его следует покрыть теплоизолирующим слоем.

Схема обустройства естественной вентиляции в гараже без погребной ямы

Главным преимуществом такого способа является его невысокая стоимость – он не требует серьёзных затрат, поэтому крайне выгоден, с финансовой точки зрения. Среди недостатков естественной циркуляции называют следующие факторы:

в жаркий летний день такой способ малоэффективен из-за того, что снаружи температура выше, чем внутри помещения;
из-за перепадов давления в помещении постоянно присутствуют сквозняки, что неудобно для тех, кто часто и подолгу работает с автомобилем;
ветер не всегда имеет нужное направление, поэтому проветривание периодически приостанавливается;
вентиляционные каналы необходимо периодически чистить от грязи, которая туда попадает в период дождей и слякоти.

Правильное обустройство вентиляции в гараже обезопасит металлические детали автомобиля от коррозии
