Ливневка в частном доме

Автономная канализация для автомоек

Автономная канализация для автомоек должна иметь несколько уровней очистки сточных вод, ведь они содержат значительное количество химически агрессивных соединений, а также остатки нефтепродуктов, механические частицы и другие примеси, не характерные для бытовых стоков. В отличие от автономных канализаций для ресторанов и кафе, системы очистки стоков автомоек должны не только иметь высокую производительность (ведь объем стоков на таких предприятиях большой), но и дополнительные механизмы очистки с учетом специфики состава стоков.

При выборе системы очистки для автомойки следует обратить внимание на такие механизмы, которые должны использоваться:

• Флотационная очистка – для удаления из стока остатков бензина и нефтепродуктов, а также жиров и поверхностно активных соединений.
• Химическая очистка – для инактивации, окисления и осаждения различных химических соединений, потенциально загрязняющих окружающую среду.
• Механический и фильтрационный – позволяют удалить из сточных вод механические частицы, в том числе крупной и мелкой фракции.

Если вас интересует решение вопроса утилизации промышленных сточных вод – обязательно обратитесь к специалистам, решить подобную проблему самостоятельно достаточно сложно, ведь такая система должна быть эффективной и, желательно, бюджетной.

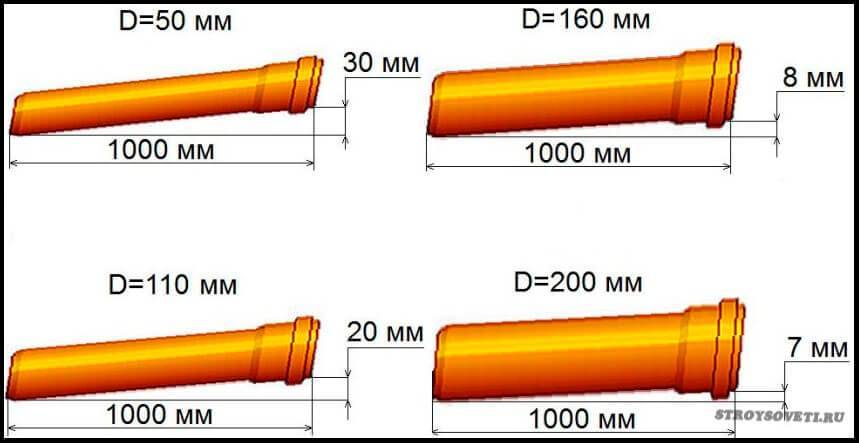

Какой нужен уклон

Уклон ливневки регламентируется государственным стандартом. Если исходить из этого, то уровень будет следующим:

• Трубы в 150 мм – 8 миллиметров на 1 метр трассы;
• Труба 200 мм – 7 миллиметров на 1 метр трассы.

Правда можно принимать во внимание нюансы участка и немного изменять эти значения. Обращаем внимание! Дождеприемник обязан обладать уклоном в 2 мм

Это связано с тем, что при обустройстве слишком малого наклона ливневка может не справиться со всем объемом работы

Это связано с тем, что при обустройстве слишком малого наклона ливневка может не справиться со всем объемом работы.

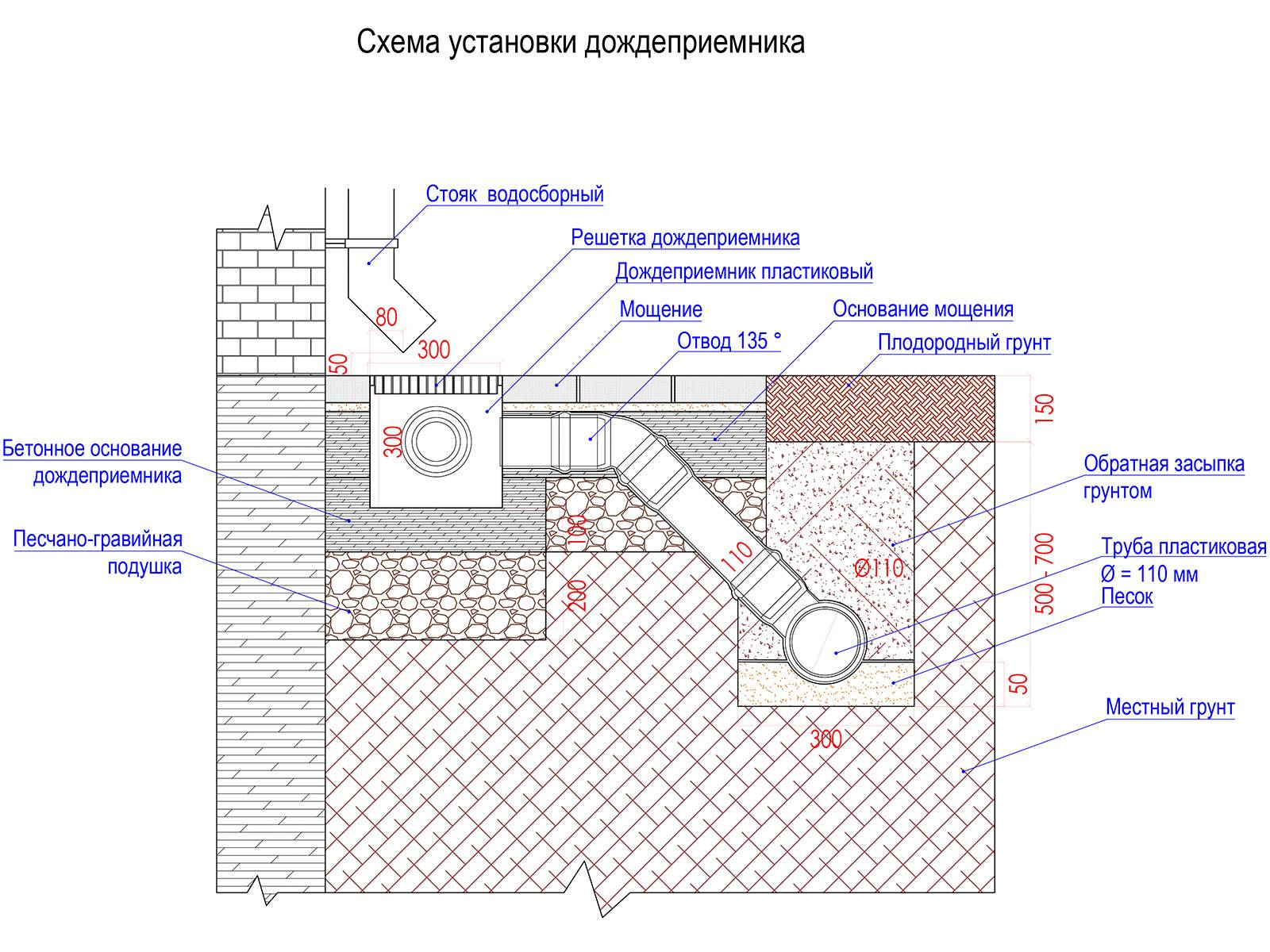

Обращаем внимание! Дождеприемник обязан обладать уклоном в 2 мм. Это связано с тем, что при обустройстве слишком малого наклона ливневка может не справиться со всем объемом работы.. Пескоуловитель обязан иметь еще меньший уровень наклона, т.к

Пескоуловитель обязан иметь еще меньший уровень наклона, т.к

должен выдерживаться принцип действия, чтобы твердые элементы успевали помещаться на дно

Пескоуловитель обязан иметь еще меньший уровень наклона, т.к. должен выдерживаться принцип действия, чтобы твердые элементы успевали помещаться на дно.

Как содержать ливневку

Спроектировать и построить ее – это одно. Чтобы она прослужила как можно дольше, нужно правильно обслуживать. Все работы в этом направлении сводятся к периодической прочистке. На стенках водостоков, в желобах и в трубах могут образовываться отложения (например, прилипшие листья с дерева постепенно собирают ил). Это значительно сужает пропускную способность. Сама прочистка выполняется механическим, термическим, химическим или гидродинамическим способом.

Так, весь процесс обслуживания сводится к следующим этапам:

1. Очистка водостоков на кровле.
2. Очистка приемников от ила.
3. Очистка наземных водостоков.

Монтаж ливневой канализации

Первое, что нужно сделать перед установкой ливневки – определить возвышенности и низменные места на участке. Это позволит сделать уклон сточных каналов в соответствии с особенностями рельефа.

Подбор элементов

Ливневая канализация своими руками в частном доме начинается с замеров и схем. Для определения количества дождеприемников, длины дренажных труб и их диаметра, а также класса септика, нужно предварительно составить план территории. На нем указывается расположение участков с болотистым грунтом и лужами, места с неровностями ландшафта. На основании этих данных определяют расположение поддонов и приемников, выбирают место для установки коллекторов и септика. Система строится с учетом существующих инженерных сетей (водоснабжение и т.д.), которые проходят по участку.

Для расчета размеров и формы элементов ливневой канализации, определяется средний объем воды, который будет ежедневно проходить по трубам, частота атмосферных осадков, площадь и тип дорожного покрытия (бетон, асфальт, гравий и другие материалы имеют разные коэффициенты поглощения жидкости).

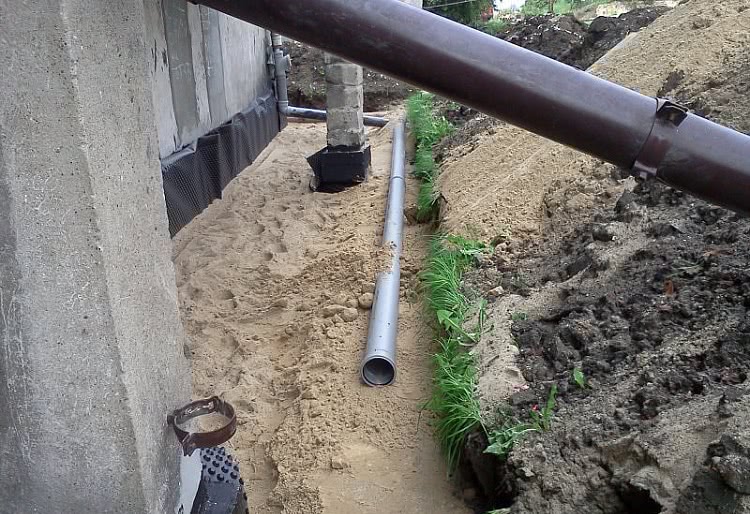

Глубина закладки труб

Если для открытой канализации все компоненты ввода распределяются поверхностно, то для закрытой системы без траншей не обойтись. Точная глубина закладки труб определяется индивидуально для каждого участка, но согласно санитарным нормам, она должна быть не менее 30-70 см (чем больше диаметр труб, тем больше глубина). Это усложнит дальнейший ремонт ливневой канализации, но защитит ее от морозов.

Не стоит забывать и об уклоне труб, так как вода должна стекать в сборники, и далее – в дренажные тоннели. Угол зависит от диаметра коммуникаций и от особенностей ландшафта. К примеру, для трубы диаметром 25 см, расположенной на ровной поверхности, понадобится уклон не менее 8 мм (на каждый погонный метр). При этом максимально допустимое значение уклона канализации составляет 15 мм на метр.

Мнение эксперта Илья Кожевников Инженер-проектировщик. Стаж 10 лет

Для глубинной прокладки каналов рекомендуется использовать дренажные трубы из ПНД или из композитного пластика диаметром 100-200 мм.

Они обладают небольшим весом, легко соединяются, и имеют длительный срок службы. Их гладкие внутренние стенки способствуют прохождению стоков без образования налета и засоров.

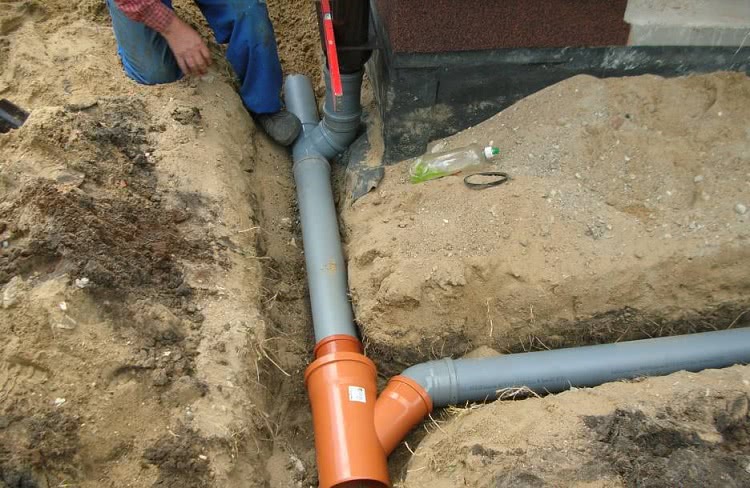

Порядок монтажа

1. Кровельная часть. Ливневая канализации кровли устанавливается в первую очередь. Для организации сброса воды через водоотвод понадобятся желоба, воронки, заглушки, колена, трубы и крепления. Желоба монтируются по всему периметру крыши. Они могут не соединяться друг с другом, а заканчиваться трубами с воронкой и заглушками. Но, если длина участков небольшая, для перехода используется герметичное колено. У земли трубы с кровли соединяются с дренажом канализации.
2. Разметка территории и земляные работы. На участке, согласно плану, отмечается расположение сборников, поддонов, лотков, труб и колодцев. Для указания необходимости серии уклонов используют веревку. После этого вырываются траншеи с заранее рассчитанной глубиной, а также котлованы для колодцев и септика (если еще нет на участке).

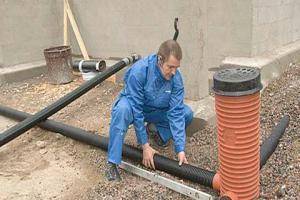

3. Монтаж ливневки. В траншеи насыпается нужное количество песка для создания настила (защита от проседания грунта), на который укладываются трубы. После, они герметично соединяются между собой. Затем ставятся приемники, и подключатся к системе. Фильтры и решетки монтируются в последнюю очередь. Для укрепления лотков используют цемент. Коллекторы также бетонируются.
4. Проверка магистрали. Для тестирования дождевой канализации, ее полностью заполняют водой, используя для этого каждый приемник. Только при отсутствии протечек и бесперебойного поступления воды в колодцы, можно переходить к засыпке.
5. Засыпка. Если водоотведение происходит без протечек, трубы и другие элементы засыпают грунтом.

Техническое обслуживание

Обслуживание ливневой канализации сводится к периодическим осмотрам системы с удалением скопившегося мусора. Кроме того, может потребоваться:

• промывка канализации раз в 3-4 года;
• ремонт ливневой канализации при необходимости;
• удаление ила со дна колодцев при помощи промывки насосом.

В случае появления засоров нужно обратиться в специальную службу, которая использует профессиональное оборудование и устранит проблему без повреждения узлов.

Для подготовки к зиме трубы прочищают, сливают воду с приемников и транспортеров, перекрывают входы. Система открытого типа консервации не требует.

Пошаговая инструкция

Перед тем, как приступать к реализации своих планов по обустройству ливневки, убедитесь, что ваш особняк обустроен установками сбора и отвода воды.

Дальше, все работы нужно выполнять в соответствии с типом выбранной системы.

Выкапываем ров, глубиной и шириной он должен быть с учетом наклона.

Если вы считаете нужным утеплить конструкцию, то размеры котлована должны соответствовать этим дополнительным требованиям.

Тщательно утрамбовываем дно траншеи. После этого засыпаем туда слой песка, толщиной не менее 20 см.

В специально отведенном месте копаем котлован, в него поместим резервуар для сбора сточных вод.

Скорее всего, это будет готовая пластиковая емкость (септик).

В качестве альтернативного метода можно сделать резервуар из бетона.

На песчаную подготовку укладываем желоба или трубы.

Это зависит от того, какой вид ливневой канализации вы будете монтировать.

Следующий шаг – подсоединяем все отдельные компоненты в одно устройство.

Трубы соединяем посредством фитингов.

Все стыки, в обязательном порядке, герметизируем.

Там, где лотки соединяются с коллектором, устанавливаем улавливатели для песка.

На участках, которые имеют большую протяженность (более 9 – 10 метров), и в местах излома труб, не обойтись без установки смотровых колодцев.

Проверяем дееспособность конструкции на предмет протечек, заливая жидкость в водоприемник. Если неполадки будут обнаружены, их нужно устранить.

Заключительный этап. Трубы, которые находятся под землей, засыпаем грунтом, а находящиеся выше уровня грунта каналы, закрываем декоративными защитными решетками.

В любом частном строении монтажные работы по обустройству ливневой канализации должны выполняться в последовательности, которая описана выше.

Не забывайте сделать водоотвод со всех скатов кровли. Только так вы сможете защитить свой земельный надел и придомовую территорию от влияния излишней влаги.

Запомните! Ливневку и дренаж никогда не объединяйте в одну систему. Эти схемы должны дополнять друг друга, а не взаимоисключать.

Потому, что во время сильных дождей, совместное устройство может не выдержать натиска водной стихии.

Собственники загородных особняков могут без опасений подключать ливневку к собственной канализации. Потому, что вредных ингредиентов в дождевой воде нет, и она не требует мероприятий по очистке.

Если вы благоустроите свой дом и прилегающую к нему территорию устройством поверхностного отвода воды, это заметно продлит срок эксплуатации конструкций.

Таким образом, вы избавите себя и своих домочадцев от не просыхающих луж.

Незамысловатое устройство можно смастерить своими руками. Ничего сложного в этом нет.

Работа мастера боится. Стоит только начать. А если возникнут сложности, все ответы на вопросы можно найти в этой статье.

Какие трубы использовать и, как глубоко из закапывать в грунт, посмотрите в предлагаемом видеоролике.

Ливневые решетки: виды и назначение

Ливневые решетки неотъемлемая часть дождевой канализации. Их функция – защищать лотки от попадания крупного мусора, засоряющего систему. Также они обеспечивают безопасность людей и автомобилей от попадания в водоотводящие желоба. Эстетичный вид решеток придает системе законченный декоративный облик, их устанавливают на дождеприемники, лотки и пескоулавливатели.

Материалы для решеток

Чугун – устойчив к агрессивной среде и коррозии. Конструкции из чугуна устанавливают на бетонные и металлические лотки. Прочные и долговечные элементы устанавливают на оживленных трассах, промышленных объектах, в аэропортах. Решетки могут отливаться нестандартного размера и иметь индивидуальный рисунок. Для таких конструкций используется серый чугун, их стоимость выше, чем у стандартных изделий.

Пластиковые решетки используются для участков с полимерными лотками. Благодаря ребрам жесткости конструкция обладает прочностью и долговечностью. Она проста в монтаже и имеет доступную стоимость.

Стальная конструкция для ливневки изготавливается из нержавейки. Она отличается привлекательным видом, легко монтируется с помощью защелок, устойчива к коррозии и долговечна. Высокая прочность элемента позволяет установку в пешеходных зонах, на тротуарах, на территории загородных участков.

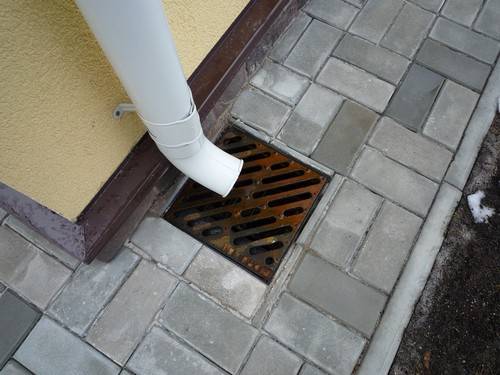

Чугунная решетка для дождеприемника

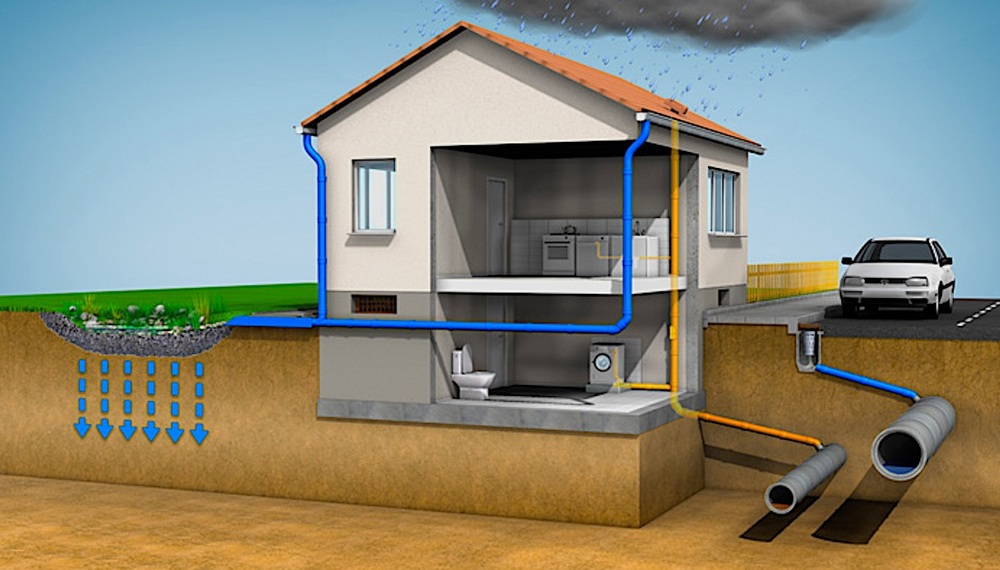

Отличие ливневой канализации от дренажа

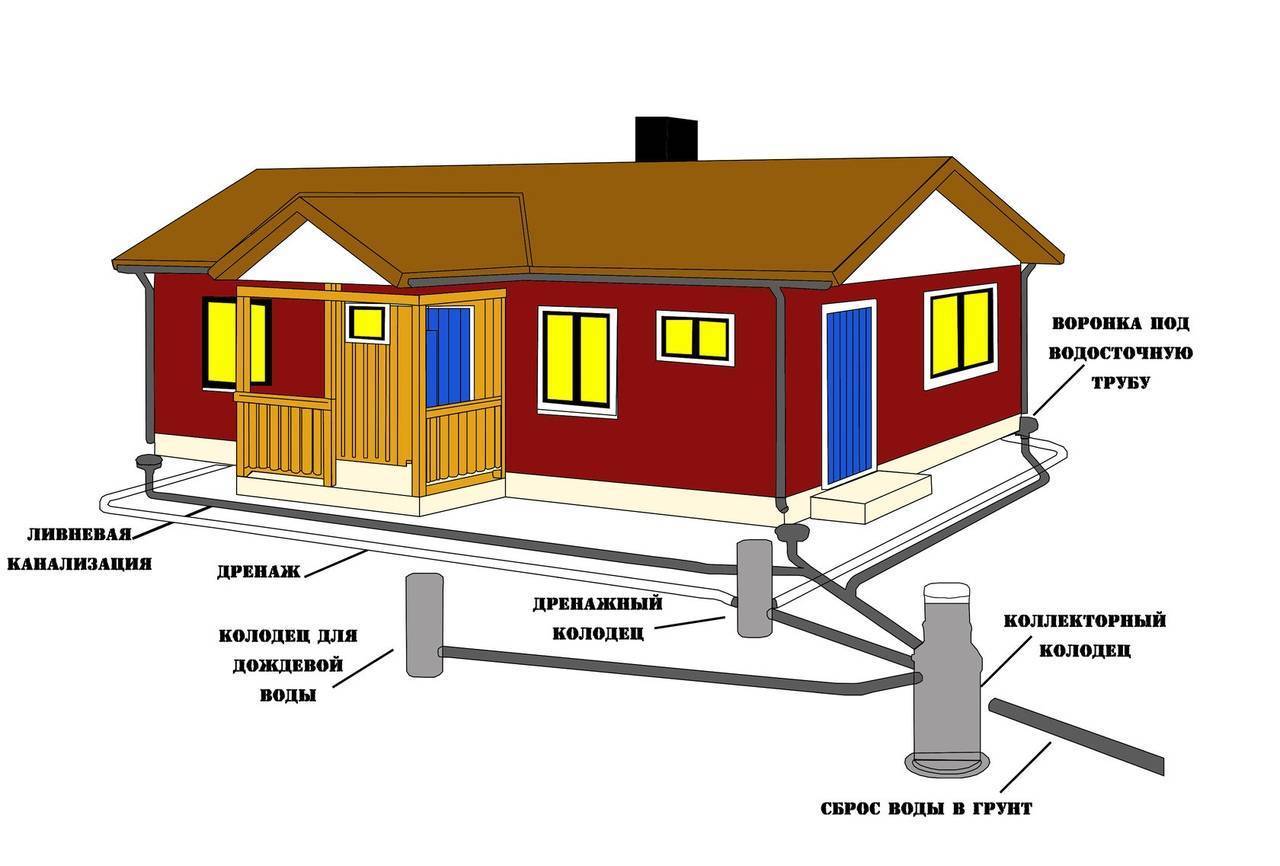

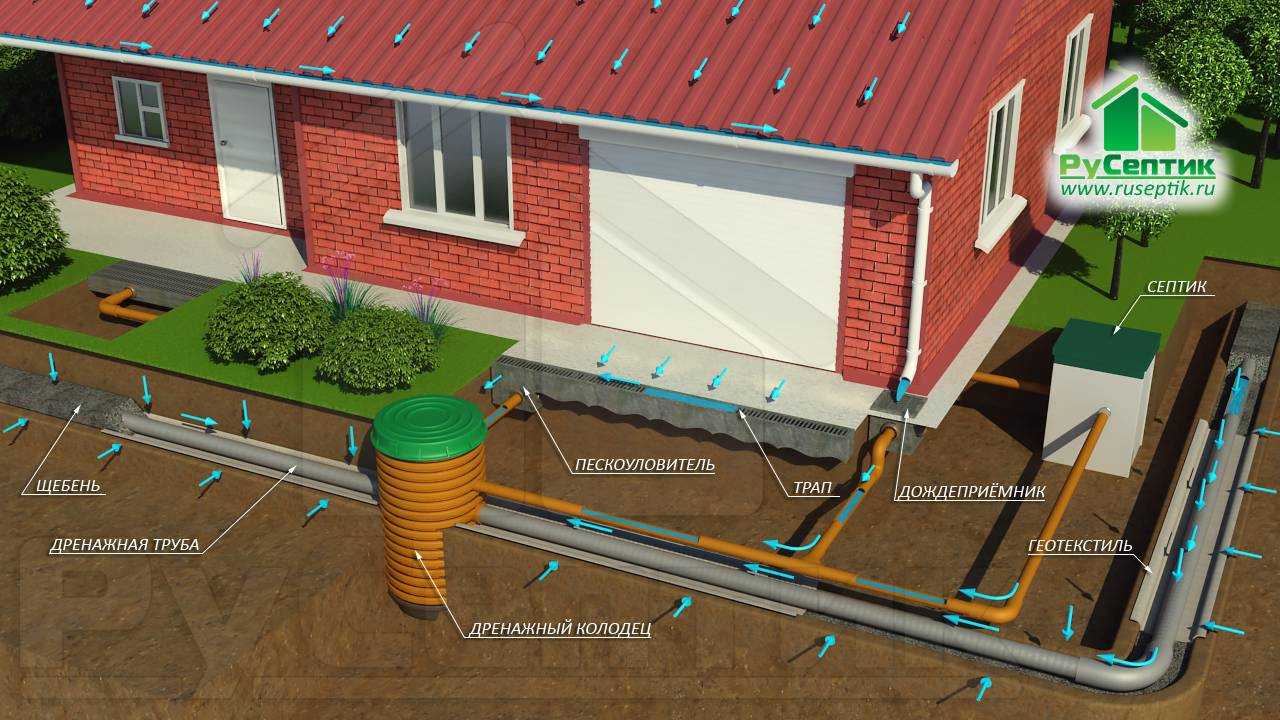

Сверху-ливневая канализация, снизу-дренажная

Ливневая канализация, построенная по открытой схеме, относится к системам поверхностного дренажа. Особенно в той части, когда транспортировка происходит в открытых канавах с грунтовым руслом. А путают закрытую ливневую канализацию с несовершенным дренажом, когда дренажные трубы укладывают намного выше водоупорных пластов грунта, и они проходят приблизительно на одной глубине с канализационными.

Конечные задачи обеих систем по сути одинаковы:

• защищать подземные части построек и коммуникаций от избыточной влаги;
• снижать нагрузку на гидроизоляцию фундаментов;
• предотвращать у оснований сооружений намокание грунта, и как следствие — потерю его несущих свойств;
• осушать верхние слои грунта.

Конечно, обе системы работают в связке, и даже их конфигурация во многом совпадает, но не на уровне «транспортных» элементов.

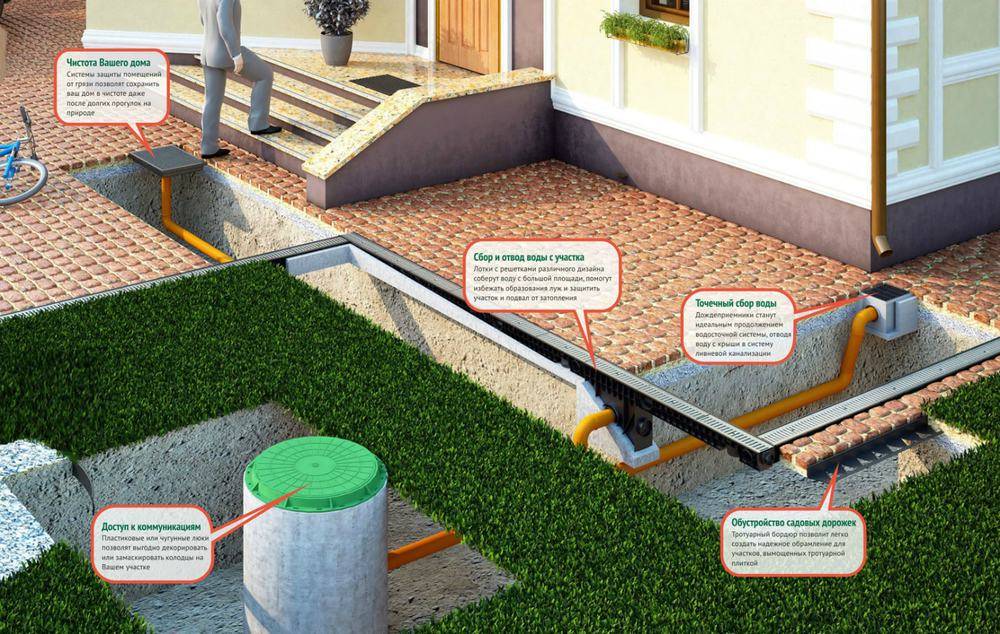

Особенности открытых систем поверхностного дренажа и ливневки

Открытые системы поверхностного дренажа частного участка представляют собой сеть каналов из бетонных желобов или канав с грунтовыми, «прозрачными» для воды, стенками. Во время дождя и таяния снега в канавы попадают осадки и с поверхности, и из верхнего слоя грунта (почвы), поэтому их чаще определяют как элемент дренажа, а не ливневой канализации.

Есть следующие виды каналов открытых систем:

• Канавы по территории участка. Обычно заполняют дренирующими материалами (камнями, гравием). Наполнители мешают размыванию и обрушению бортов канав. Дизайнерское название — «сухие ручьи».
• Канавы со «свободным» грунтовым руслом. Обычно используют на сельхозугодьях или за территорией участка (например, вдоль проходящей рядом дороги).
• Желоба открытой ливневой канализации. Имеют водонепроницаемые стенки, и собирают только поверхностные воды. Сам же канал должен быть свободным, чтобы не мешать потоку воды. И если желоб проходит по территории участка, его обычно накрывают решеткой.

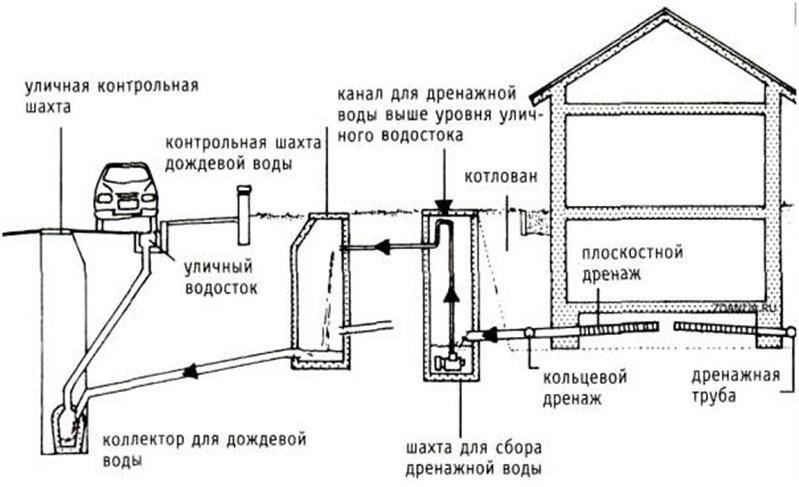

Глубинный дренаж и ливневка

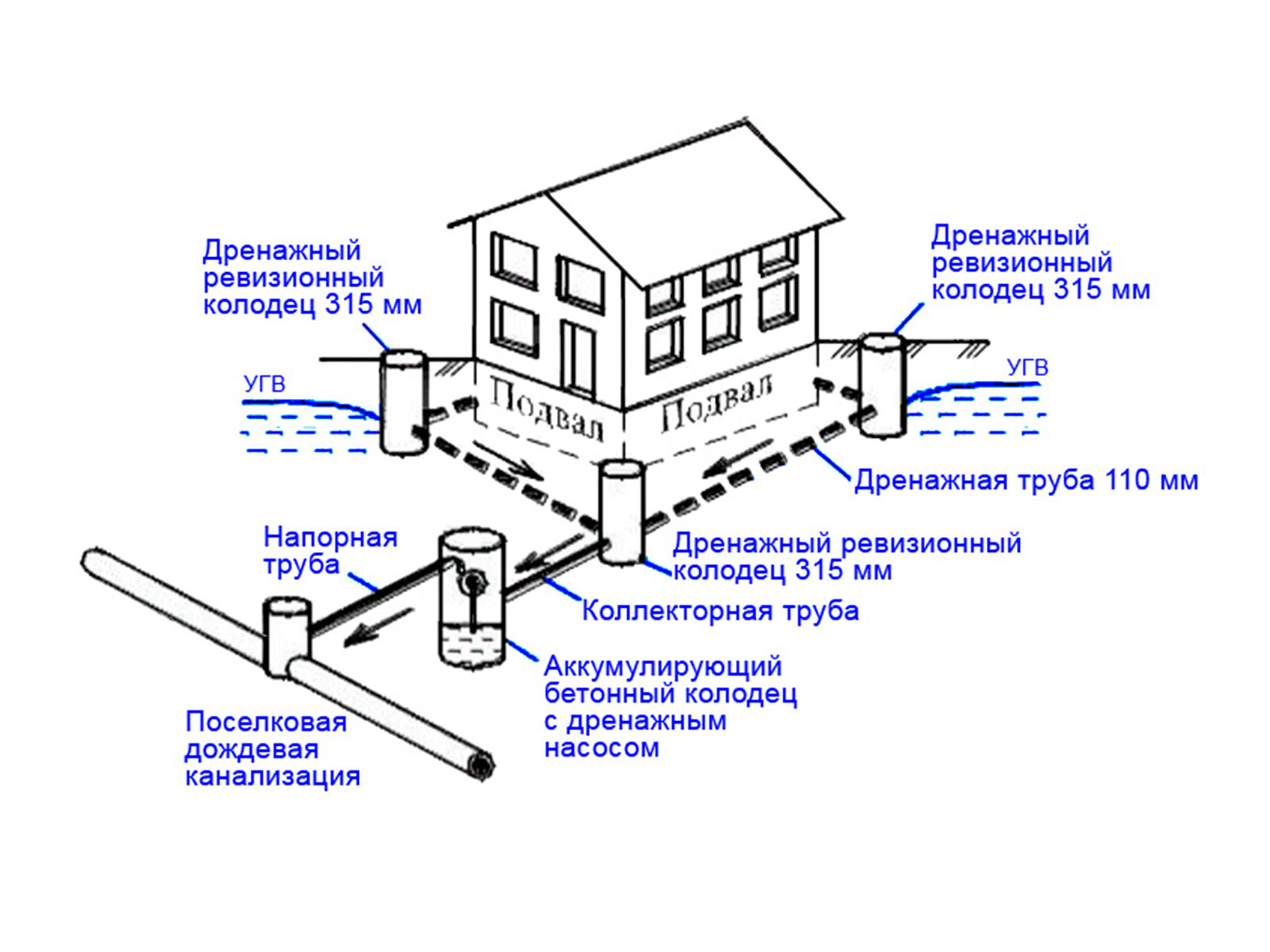

Любая система подземного дренажа (их несколько видов) состоит из перфорированных труб, которые обматывают геотекстилем, «прозрачным» для воды и непроходимым для частиц грунта.

Труба дренажная Д160мм с обмоткой

А трубы подземной части ливневки непроницаемы для воды, и это по сути такие же канализационные трубы, которые используют для внутренних и внешних систем хозяйственно-бытовых и фекальных стоков.

Кроме того, при проектировании глубинного дренажа расчеты в первую очередь основывают на гидрогеологических особенностях участка (хотя и учитывают наличие водостоков и поверхностного водоотвода). А при проектировании ливневки наличие или отсутствие дренажной системы в расчет не принимают.

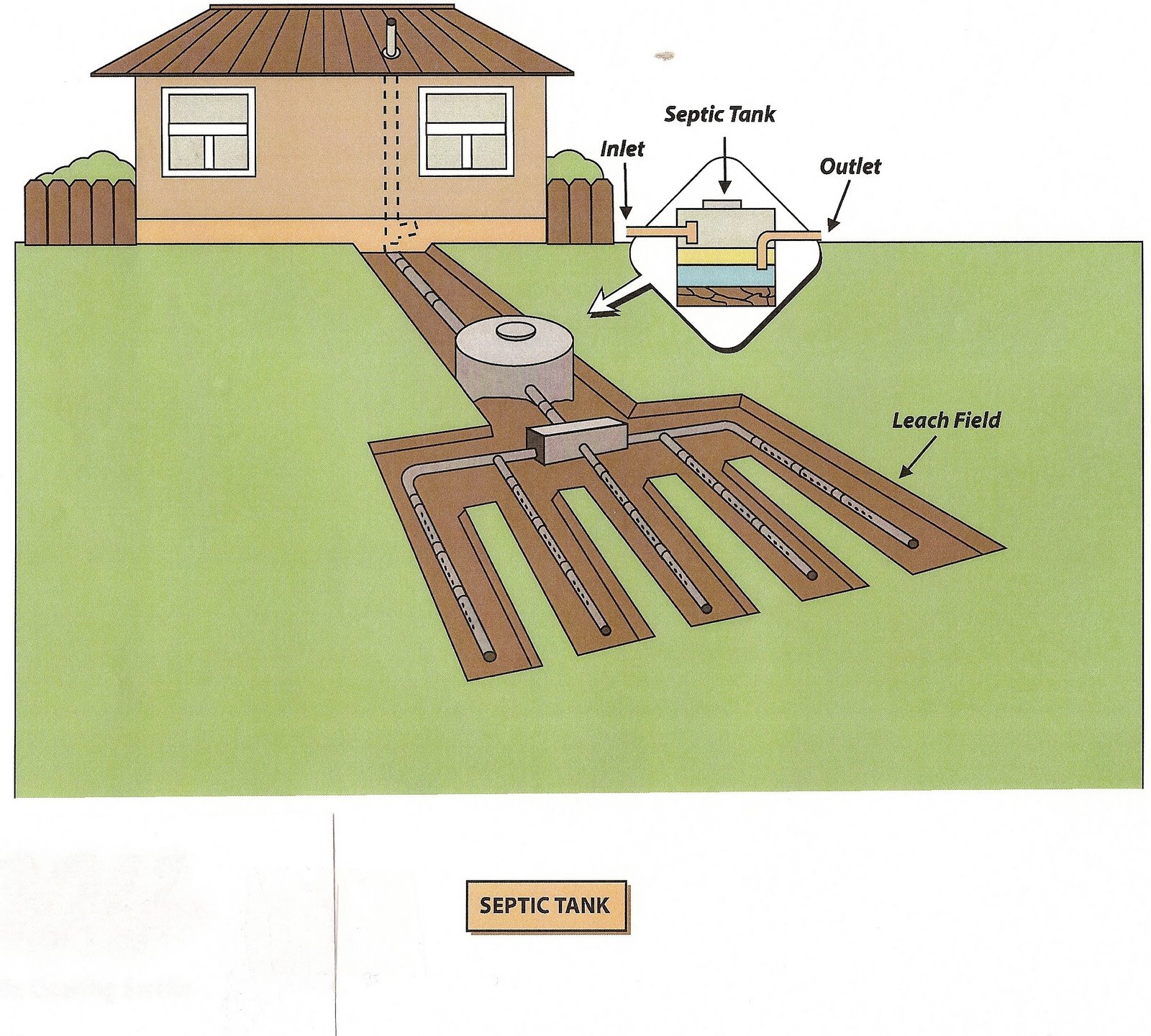

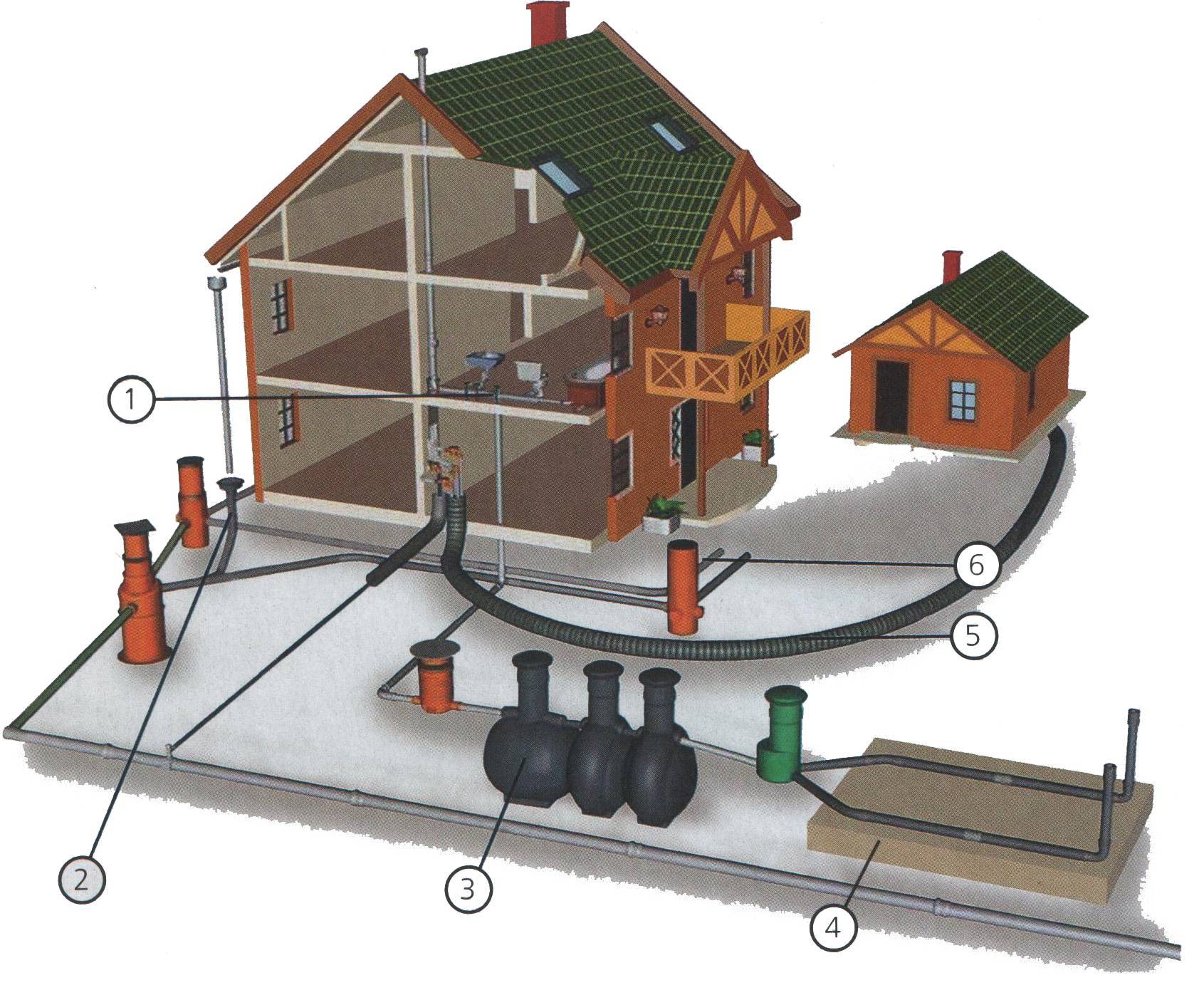

Локальная канализация на каждом участке

Наиболее часто используемый вариант в старых поселка – каждый владелец сам решает вопрос стоков на своём участке. Кто-то выбирает накопительный септик, кто-то станцию очистки, в общем каждый волен делать что хочет. Плюсы тут конечно есть – вы не зависите от соседей и самостоятельно решаете все насущные вопросы так, как удобно вам.

При этом вы не платите никакой абонплаты и пользуетесь канализацией бесплатно, один раз заплатив за её обустройство (и раз в несколько лет за обслуживание или замену компрессора, которая обычно требуется 1 раз в 10 лет).Естественно, вы получаете комфортную систему, как и в любом другом случае с современными системами канализации.

Впрочем, недостатки тут тоже есть:

• Большая стоимость обустройства очистного сооружения в сравнении с установкой на несколько домов или даже целый поселок (ниже мы подробно поговорим о ценах).
• Необходимость выделения места на участке.
• Необходимость самостоятельно заботиться о сервисном обслуживании, замене фильтров, компрессоров и т.д. При поломке также все проблемы придется решать самостоятельно (хотя сегодня эти проблемы решаются одним звонком в специализированную компанию).

Какой вариант удобнее вам? Хотите ли заниматься вопросами сточных вод или проще договориться с соседями – решать исключительно вам.

Основы проектирования ливневой канализации

В требованиях к производительности дождевой канализации учитывают среднегодовой объем поверхностного стока, куда входят дождевые, талые, поливочные и моечные воды.

Для определения объёма дождевых вод используют региональную статистику осадков в теплое время года, талых вод — статистические данные о толщине снежного покрова с учетом уборки снега за территорию участка. Для каждого вида поверхности учитывают его площадь и коэффициенты стока:

• максимальные — у кровли и асфальта;
• минимальные — у газона, открытых участков плодородного слоя (огородов и цветников), площадок с щебеночным покрытием

Объём водоприёмных колодцев рассчитывают для пиковых нагрузок, а зная эти параметры определяют размеры лотков, желобов и диаметры труб всех линейных участков сети. Также при этом учитывают: допустимое время максимальной концентрации воды в дождеприемниках и время прохождения (скорость движения) потоков воды по каналам.

Технология устройства ливневой канализации

В ходе выполнения проектных работ следует учесть такие моменты:

• ландшафтные и геологические особенности местности;
• годовой объём выпадения осадков;
• особенности проекта и технологии строительства частного дома;
• площадь участка, на котором предполагается устроить ливнёвку;
• наличие канализационного стока.

Для ливневки можно использовать любые трубы, в том числе и полимерные разных типов

На первом этапе создания системы водоотведения необходимо определиться трубами. Эти изделия изготавливаются из:

1. Асбеста. Данный материал имеет достаточный вес и характеризуется приличной прочностью.
2. Металла. Он прост в монтаже. Благодаря высокой прочности придаёт конструкции высокую степень надёжности.
3. Пластмассы. Замечательные декоративные свойства и простота монтажа – вот основные достоинства этого материала.

Домашние мастера останавливают свой выбор, как правило, на материалах, не подверженных коррозии, и на самом простом способе обустройства ливнёвки. С этой точки зрения наиболее предпочтителен стеклопластик. Кроме труб, его можно применять при сооружении дождеприёмника.

Все ливнёвки требуют периодической чистки, а по возможности — даже промывки. Ведь такая система быстро загрязняется, из-за чего вода не может по ней свободно передвигаться. Данный фактор тоже необходимо учитывать при выборе материала. Этим требованиям соответствует ранее упомянутый стеклопластик.

Определившись с трубами, разметьте места расположения:

• траншей, по которым будут проложены трубы;
• стоков;
• дождеприёмника.

Для наземной системы участок для укладки труб подготавливают, устраивая песчаную подушку

На следующем этапе подготавливаются водоотводные трубы. Для этого они размечаются, с помощью специальных ножниц обрезаются, и соединяются муфтами.

Далее необходимо подготовить траншеи. Последовательность мероприятий выглядит так:

1. Рытьё траншей. Глубина – штык лопаты. Постарайтесь копать так, чтобы примерно один размер глубины был по всей длине траншеи. Но при этом необходимо соблюдать такое условие: для лучшего стока воды эти каналы должны иметь уклон в сторону водосборника.
2. Затем земля трамбуется и на её поверхности подготавливается слой из щебня либо песка толщиной 8 сантиметров.
3. Потом покройте стенки и дно траншеи цементным раствором. Чтобы его приготовить перемешайте в бетономешалке 1 часть цемента, 3 части песка, воды же добавляйте, сколько возьмёт раствор.
4. Соедините траншеи с колодцем. На их стыке продолбите с помощью перфоратора отверстие так, чтобы оно находилось ниже выемки траншеи.
5. Прокладка труб. Здесь всё понятно. Единственное – необходимо помнить об уклоне.
6. Закопайте траншею, а покрывающий её слой земли утрамбуйте.
7. Произведите монтаж дождеприёмников.
8. Покройте траншею металлическими пластинами. Лучше, если они будут из нержавеющей стали. При желании пластины можно обложить сверху плиткой.

Для создания более совершенной ливневой канализации вам понадобятся специальные приспособления:

• заглушки, не допускающие обратный ход перемещаемой воды;
• сифоны, препятствующие распространению неприятного запаха, возникающего от застоявшейся воды;
• пескоуловители;
• устройства обогрева труб. Они пригодятся при значительном понижении температуры окружающей среды.

Укладку труб нужно производить под уклоном, чтобы вода вытекала свободно

Если результаты самостоятельного исследования  покажут, что ваш регион богат на выпадение осадков, использовать один способ водоотведения неэффективно: система будет постоянно затопляться.

Этапы разработки проектной документации

Определение содержания итогового проекта, а также полное понимание задач, накладываемых на планируемую ливневую канализацию, и является первым этапом проектирования водосточной системы. Следующим важным шагом проектирования считается разработка проектной документации, включающей в себя данные о территории, информацию о будущей ливневой канализации, а также планы на вторичное использование чистых дождевых вод.

Для разработки всех документов проекта необходимо воспользоваться помощью опытных проектировщиков, геодезистов и других специалистов, которые проведут анализ территории, геодезические изыскания и топографическую съёмку. Только после того, как все документы готовы, проверены и утверждены в официальной инстанции, можно приступать к установке ливневой канализации частного дома, административного и многоэтажного здания, или промышленного предприятия.

Этапы разработки проекта:

1. Изучить объект и его местность;
2. Сделать геологию участка;
3. Определить итоговое место, куда будет отводиться вся с аккумулированная вода, например, пожарный пруд, поселковая или городская ливневая канализация, овраг или участок леса;
4. Определить промежуточное место скопление воды, по сути, там, где будет установлен коллектор или колодец гаситель;
5. Снять нужные топографические отметки, для определения рельефа и расчёта будущих уклонов в проекте ливневого водоотвода;
6. Определиться с видом ливневых сооружений в зависимости от объекта и нужд проекта;
7. Внести в проект то, как будет проходить будущее ливневое сооружение с учётом тока воды, смотровых колодцев, колодца гасителя, коллектора, очистных сооружений и канала сброса;
8. Показать бедующею водосточную канализацию в разрезе;
9. Расписать в проекте все используемые материалы и спецификации к ним;
10. Добавить в проект пояснительные записки и другие инструкции.

Правила и нормы проектирования ливневой канализации

Любой проект ливневой канализации, вне зависимости от того, водоотвод от какого типа здания планируется осуществлять, в обязательном порядке согласовывается в местных официальных инстанциях. Составленный проект должен полностью соответствовать ряду правил, таких как, например, СНиП 2.04.03-85 или ГОСТ 35-34, 21.604-82, с которыми рекомендуется предварительно ознакомиться. В указанных сводах правил устанавливаются необходимые нормы, которые надо учитывать при проектировании.

Согласовать проект ливневой канализации невозможно без следующих документов:

1. Топографический план местности;
2. План застройки участка;
3. Результаты геологических исследований территории;
4. Технические условия подключения частной системы водоотвода к центральной канализации;
5. Полные данные о расположении коллектора, ливневых или смотровых колодцев;
6. Анализ технологических особенностей объекта, например, частного дома.

Топографический план должен включать в себя все части планируемой водосточной системы, точки монтажа, а также особенности рассматриваемой местности. В проект также рекомендуется включить перечень оборудования и строительных материалов, которые планируется использовать, с указанием их технических характеристик. Итоговый проект ливневой канализации включает в себя большое число чертежей и схем различных зон участка, а также подробное описание всех элементов планируемой системы.

Скачать необходимые для разработки проекта нормы и правила

Нажав на следующие ссылки, вы можете скачать различные нормы и нормативные документы, которые помогут вам спроектировать ливневые, очистные и водоотводные сооружения следуя всем правилам и техническим нормам:

1. ГОСТ 35-34, 21.604-82. Система проектной документации для строительства наружнее сети
2. СНиП 2.04.03-85 нормы проектирования для вновь строящихся и реконструируемых систем наружной канализации постоянного назначения городских и поверхностных стоков, а так же близких к ним по составу сточных вод
3. Свод правил канализация наружные сети и сооружения
4. Пособие по проектированию водоотводных и дренажных систем (2)
5. Свод правил СП Дренаж участка и защита терретории от затопления

Типы сточных систем – выбираем водосборники

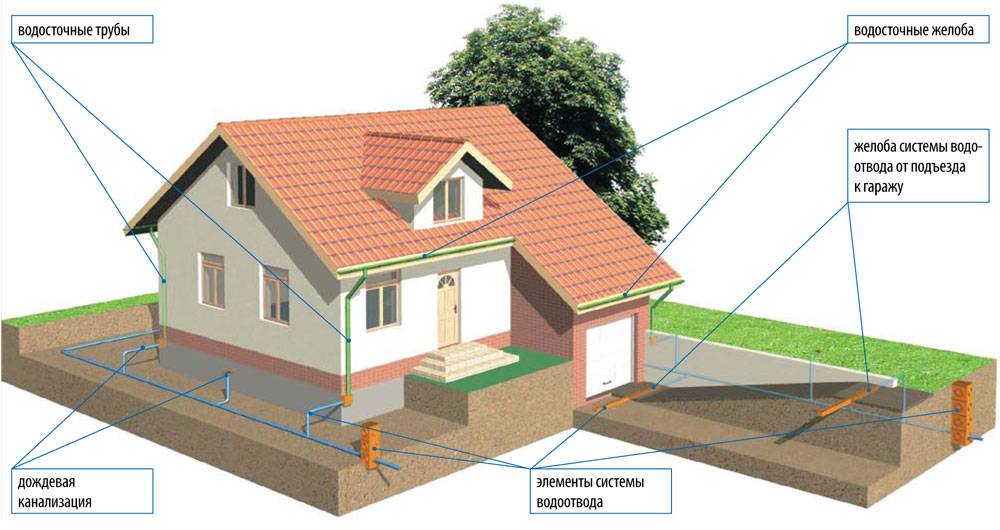

Название у этого инженерного сооружения общее для любых конструкций – дренажная система. Но вот как она будет расположена на участке вокруг дома – возможны варианты. Различают точечный и линейный типы. Особенности их устройства можно понять из названий. Первый способ стока дождевой воды подразумевает установку приёмных воронок с решётчатыми или сетчатыми улавливателями различного мусора. Для эффективности все ближайшие поверхности должны иметь наклон в сторону такой воронки. Второй тип – это уложенные на определённом отрезке решётки над желобом или неглубокой канавой.

Также можно выбрать способ расположения собирающих и отводящих элементов системы. Это может быть заглубленная сеть из труб большого диаметра с хорошей пропускной способностью и специальными смотровыми колодцами. Данный вариант хорош тем, что незаметен и потому совершенно не портит ландшафтный дизайн придомовой территории. Основной минус заключается в том, что потребуется очень много земляных работ. Также можно проложить сеть желобов по поверхности, прикрыв их решётками. Тянущиеся вдоль садовых дорожек такие водосборники будут заметны, но не нарушат вид благоустроенной территории, и такой тип легче смонтировать своими руками.

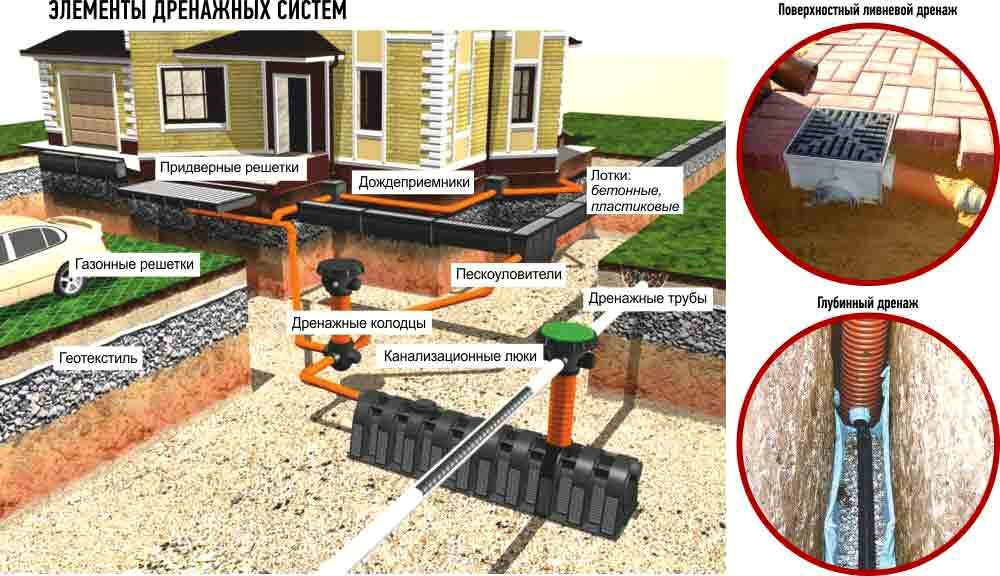

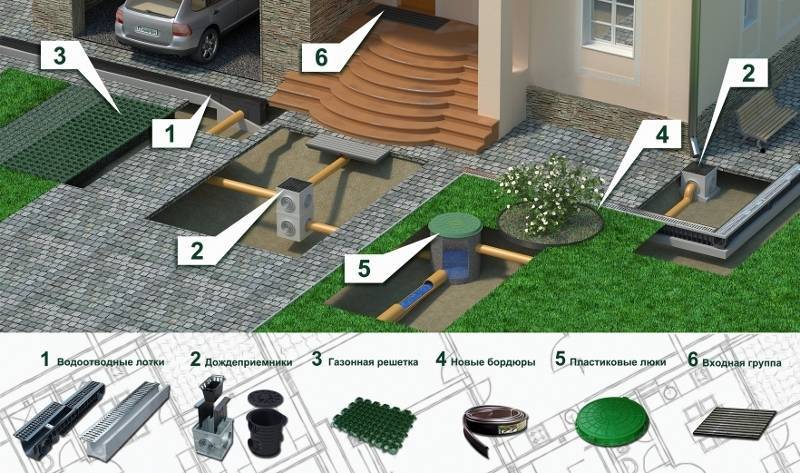

Составляющие ливневки и их виды

Все элементы ливневой канализации в частном доме должны связываться в систему. Вот из чего она может состоять:

Колодец. Как говорили раньше, он должен быть большого объема. Насколько большого, зависит от количества осадков, размеров крыши и участка, с которых собирается вода. Чаще всего делают его из бетонных колец. От водяного его отличает только необходимость сделать дно. Можно для этого поставить вниз кольцо с дном (есть заводские), а можно залить плиту самостоятельно. Еще вариант — пластиковые колодцы для дождевой канализации. Их закапывают на требуемую глубину, якорят (приковывают цепями) к залитым бетонным площадкам — чтобы не «всплыл». Решение хорошо тем, что нет нужды беспокоиться о герметичности швов — такие сосуды полностью герметичны.

Пластиковый ливневой колодец

Люк над ливневым колодцем. Лучше всего взять кольцо и отдельный люк (пластиковый, резиновый или металлический — выбор ваш). В этом случае можно вкопать кольца так, чтобы верхний край установленной крышки был на 15-20 см ниже уровня грунта. Под установку люка придется выкладывать из кирпича или заливать из бетона горловину, зато газон, посаженный сверху, будет хорошо себя чувствовать и не будет отличаться по цвету от остальной посадки. Если взять готовую крышку с люком, грунта можно насыпать всего 4-5 см

На таком слое почвы газон будет отличаться и по цвету, и по густоте, обращая внимание на то, что находится под ним.

Люки обычно ставят зеленые или черные, хотя есть и красные, и желтые

Точечные дождеприемники. Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков: под водосточными трубами, в самых низких точках площадки

Корпуса дождеприемников могут быть пластиковыми и бетонными. Бетонные применяют при устройстве ливневки глубокого заложения. Их ставят один на один, добиваясь требуемой высоты. Хотя сегодня есть уже и надстраиваемые пластиковые дождеприемники.

Виды точечных дождеприемников

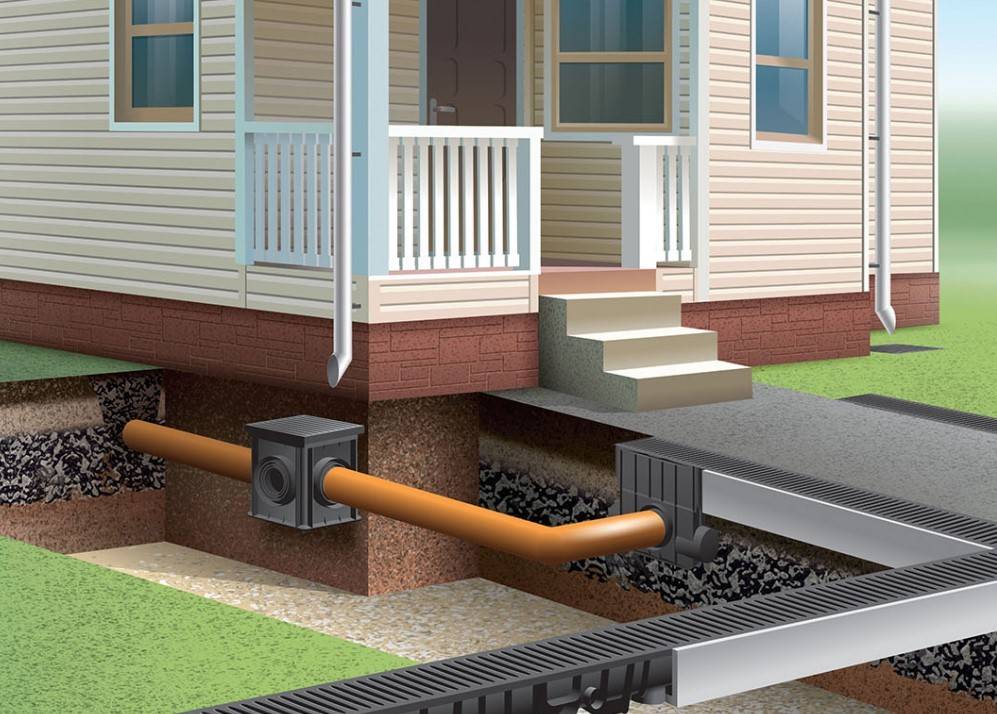

Линейные дождеприемники или дренажные каналы. Пластиковые или бетонные желоба, которые также устанавливаются в местах наибольшего количества осадков — вдоль свесов крыши, если не сделана система водостоков, вдоль пешеходных дорожек. Могут устанавливаться под водостоки в качестве желобов. Этот вариант хорош, если при строительстве отмостки вокруг дома не заложили трубы для отвода воды. В таком случае приемники ставят за пределами отмостки, и второй конец лотка подсоединяется к нему. Это — способ сделать ливневую канализацию, не разрушая отмостку.

Линейные дождеприемники или дождевые желоба

Пескоуловители. Специальные устройства, в которых осаждаться песок. Ставят обычно пластиковые корпуса — они недорогие, но надежные. Их устанавливают на некотором расстоянии друг от друга на протяженных участках трубопровода. В них осаждается песок, другие тяжелые вкрапления. Эти устройства периодически надо чистить, но это намного удобнее, чем чистить всю систему.

Пескоуловители встраиваются в систему

Решетки. Для того, чтобы лучше уходила вода, отверстия в решетке должны быть крупными. Они бывают:
чугунные, вариант неплохой, но краска дольше 2-3 лет не держится даже на самых дорогих;
стальные — самый плохой вариант, так как очень быстро ржавеют;
из алюминиевых сплавов — самые долговечные и имеющие стабильно хороший внешний вид, но и самые дорогие.

Решетки еще могут быть квадратными — для точечных дождеприемников

Трубы. Для ливневой канализации лучше всего ставить полиэтиленовые трубы для наружного использования (рыжего цвета). Их гладкие стенки не позволяют скапливаться осадкам, также они имеют большую проводящую способность чем трубы аналогичного диаметра из другого материала. Еще применяют чугунные и асбестовые трубы. Немного о диаметре труб для ливневки. Он зависит от количества осадков, разветвленности системы. Но самый минимальный диаметр — 150 мм, а лучше — больше. Трубы укладываются с уклоном не менее 3% (3 см на метр) в сторону дождеприемников, а затем — в сторону колодца.

При устройстве ливневой канализации возле дома лучше использовать пластиковые трубы для наружного применения

Ревизионные колодцы. Это небольшие пластиковые или бетонные колодцы, которые ставят на протяженном участке трубопровода, в местах разветвления системы. Через них, при необходимости, чистят трубы.

На протяженных участках нужны точки ревизии — для прочистки возможных засоров в трубах

Не всегда ливневая канализация в частном доме содержит все эти устройства, но из них можно построить систему любой конфигурации и сложности.

https://youtube.com/watch?v=2lnlbpiI6JE

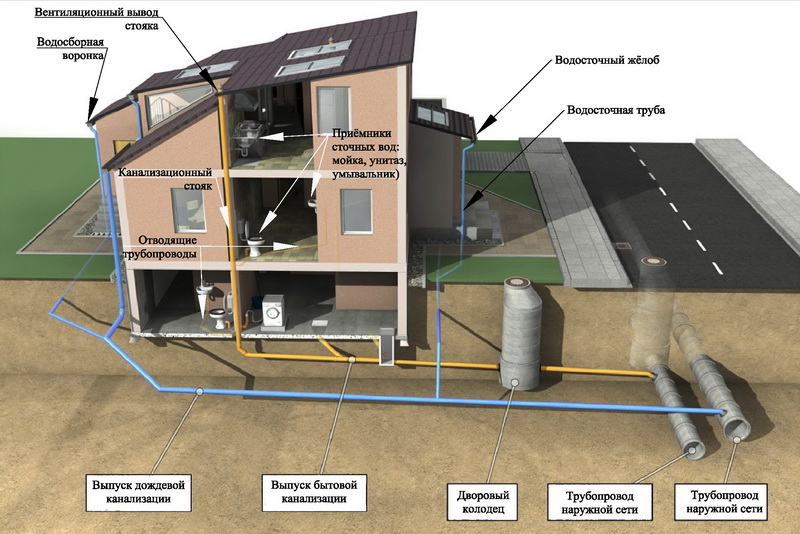

Недостатки и преимущества подключения к центральной сети

Основным минусом такого вида монтажа коммуникаций для здания, расположенного за городом, является длительность процедуры согласования и подготовки документации. Ее длительность одинакова как для частных коттеджей, так и для возведения крупных сооружений.

К плюсам стоит отнести следующие особенности:

• Требуются меньшие затраты на подключение к общей сети, чем на установку индивидуальной станции очистки.
• Экономия на используемых материалах.
• Одновременное решение проблемы отвода дождевых и бытовых вод.

В процессе эксплуатации нет необходимости производить очистку и откачку емкостей для сбора вод, заниматься обслуживанием, такая особенность дает возможность сэкономить на процессе использования трубопровода.

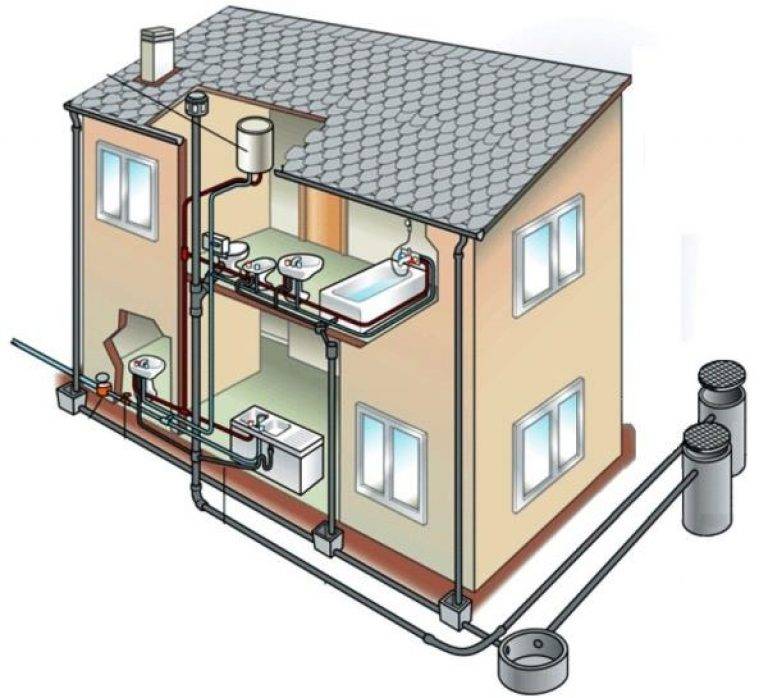

Конструктивные особенности подземной части

В соответствии с разработанным и утвержденным планом работ, в котором учтены все уклоны и глубина прохождения системы, вырывается траншея

Если планируются работы по утеплению труб с использованием геотекстильного материала и щебня либо посредством обустройства песчаной подушки, то важно учитывать их мощность. Все остальные мероприятия проходят в соответствии с определённой последовательностью. После рытья траншеи выполняется трамбовка дна

Камни, корни деревьев и другой крупный мусор обязательно удаляется, а оставшиеся после него пустоты засыпаются. На дне обустраивается подушка из песка стандартной толщины 20 см

После рытья траншеи выполняется трамбовка дна. Камни, корни деревьев и другой крупный мусор обязательно удаляется, а оставшиеся после него пустоты засыпаются. На дне обустраивается подушка из песка стандартной толщины 20 см.

Вырывается котлован под коллекторный резервуар. В качестве коллекторного устройства целесообразно использовать покупной пластиковый резервуар. Естественно, при большом желании можно изготовить коллектор своими руками из бетона, который заливается в заблаговременно сооружённую опалубку.

В подготовленные траншеи с песочными подушками на дне укладываются трубы, которые объединяются в общую систему при помощи фитингов.

Если длина ливневой канализации превышает 10 метров, то важно дополнительно устанавливать смотровые колодцы. В местах соединения приёмников атмосферных осадков и трубопроводных труб обязательно монтируются пескоуловители. В местах соединения приёмников атмосферных осадков и трубопроводных труб обязательно монтируются пескоуловители

В местах соединения приёмников атмосферных осадков и трубопроводных труб обязательно монтируются пескоуловители.

Все отдельные элементы и конструкции соединяются в единую цепь, а места стыков качественно герметизируют.

Прежде чем засыпать ров проводится испытание путём заливки воды в водоприёмник. Если слабых мест в системе выявлено не было, то переходят к засыпке траншеи грунтом. При этом все элементы, начиная желобами, лотками и заканчивая поддонами, оборудуются решётками. Домовладелец может подключить систему отвода дождевой воды в канализацию частного дома.

Человек, обустроив своими руками ливневку вокруг дома, может значительно продлить эксплуатационный ресурс домостроения, избавить его жителей от луж и грязи, предотвратить затопление цокольных и подвальных помещений, а также защитить корневую систему растений от образования гнили. Естественно, заниматься обустройством системы отвода дождевой воды или нет личное дело каждого домовладельца, однако, преимущество такой системы нельзя недооценивать.
