Советы по монтажу солнечного коллектора своими руками

Контрольная проверка

Впоследствии монтажа всех составляющих и утепления части систем необходимо подключить вентиляторы и терморегуляторы. Постепенно коллектор заполнится воздухом и нагреется. Обязательно стоит проверить работу клапанов, которые будут препятствовать циркуляции воздуха в нерабочее время.

Увеличение температуры случается в том числе и в облачную погоду. Подогретый теплоноситель начинает подниматься в верхнюю часть накопителя. Циркуляция воздуха осуществляется до того момента, пока жар теплоносителя, поступающего в радиатор, не будет равен температурному режиму у выхода из аппарата.

Солнечный коллектор: виды и подвиды теплоносителей

В зависимости от того, какую температуру могут достигать пластины коллектора, их можно разделить на следующие виды:

• Коллектор низкой температуры;
• Коллектор средней температуры;
• Коллектор высокой температуры.

Солнечный коллектор низкой температуры не сможет дать энергию с большой мощностью. Он сможет нагреть воду не теплее 500 С.

Коллекторы средней температуры могут прогреть воду уже до 850-900 С. Такие солнечные коллекторы для отопления дома и помещений подходят наиболее оптимально.

А коллекторы высокой температуры пользуются большим спросом в индустриальных предприятиях и крупных заводах, поэтому своими силами их сделать просто не представляется возможным.

Внешний вид солнечного коллектора

Все интегрированные солнечные энергоносители подразделяются на:

• Плоские солнечные коллекторы;
• Воздушные коллекторы;
• Жидкостные энергоносители;
• Накопительные интегрированные солнечные коллекторы.

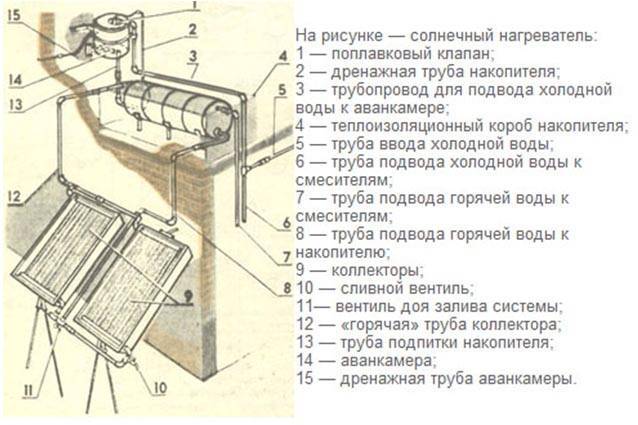

Термосифонный солнечный теплоноситель

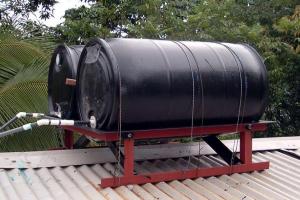

Накопительные интегрированные солнечные коллекторы по-другому называют термосифонными коллекторами. Его основное предназначение заключается не только в подогреве воды, но и для поддержания нужной температуры определённое время. Эти коллекторы не имеют насосов, поэтому они гораздо дешевле остальных разновидностей.

Термосифонный солнечный коллектор изготавливается в виде конструкции с одним баком, который заполнен водой и помещён в теплоизоляционный короб. Поверх бака находится стеклянная покрышка, через стекло которой проходит солнечная радиация и нагревает воду.

Плоский теплоноситель

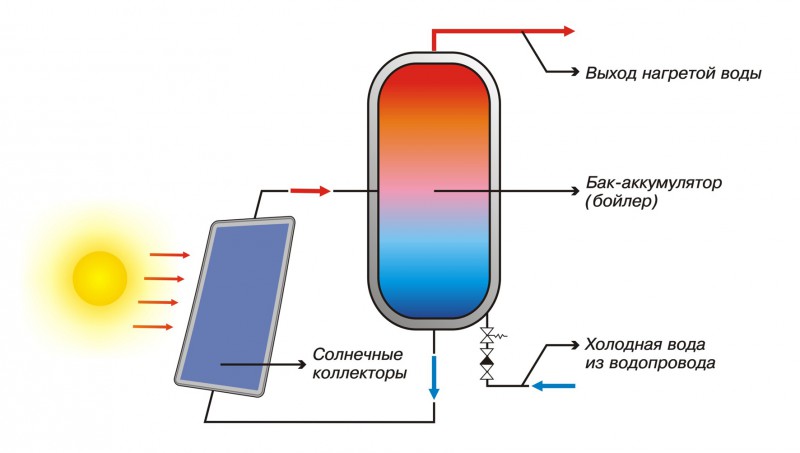

Схема нагрева воды в бойлере с помощью солнечного коллектора

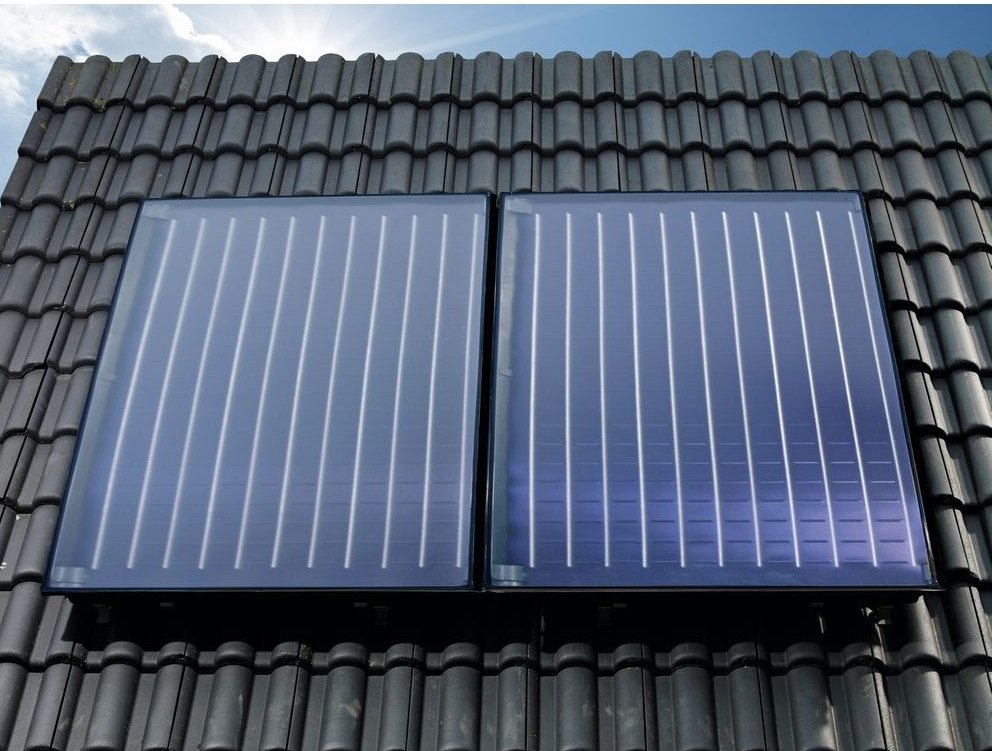

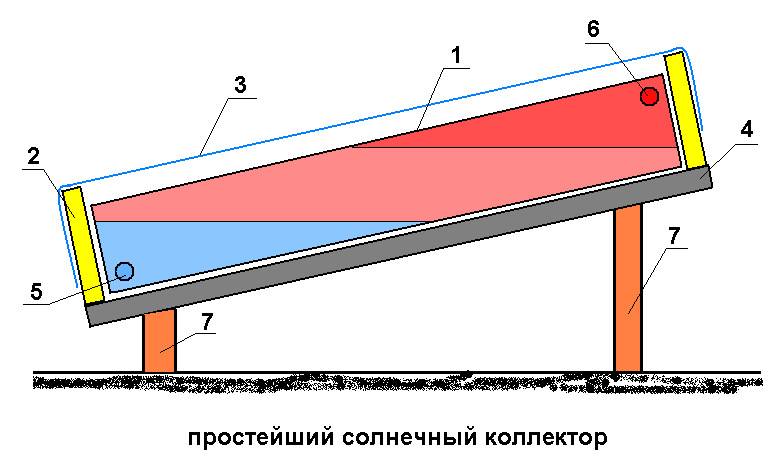

Плоский солнечный коллектор внешне схож с обычным плоским металлическим ящиком, внутри которого находится чёрная пластинка, через которую проходит солнечная энергия.

Стеклянная покрышка ящика накапливает солнечную радиацию. Так как стекло обладает низким содержанием железа, вся скопившаяся энергия переходит на пластинку.

Ящик плоского коллектора теплоизолирован, а чёрная пластинка – термовоспринимающая, поэтому из такой конструкции и выделяется тепло. А так как КПД пластинки не больше 10-15%, её дополнительно покрывают аморфным полупроводником.

Плоские энергоносители предназначены для нагрева воды в саунах, бассейнах, а также для отопления жилых комнат и других бытовых нужд.

Жидкостный солнечный коллектор

Жидкостный солнечный коллектор может быть как остеклённым, так и неостеклённым. А также с замкнутой системой теплообмена или с разомкнутой. Но их всех объединяет принцип работы теплоносителя, в основе которого заложена жидкость.

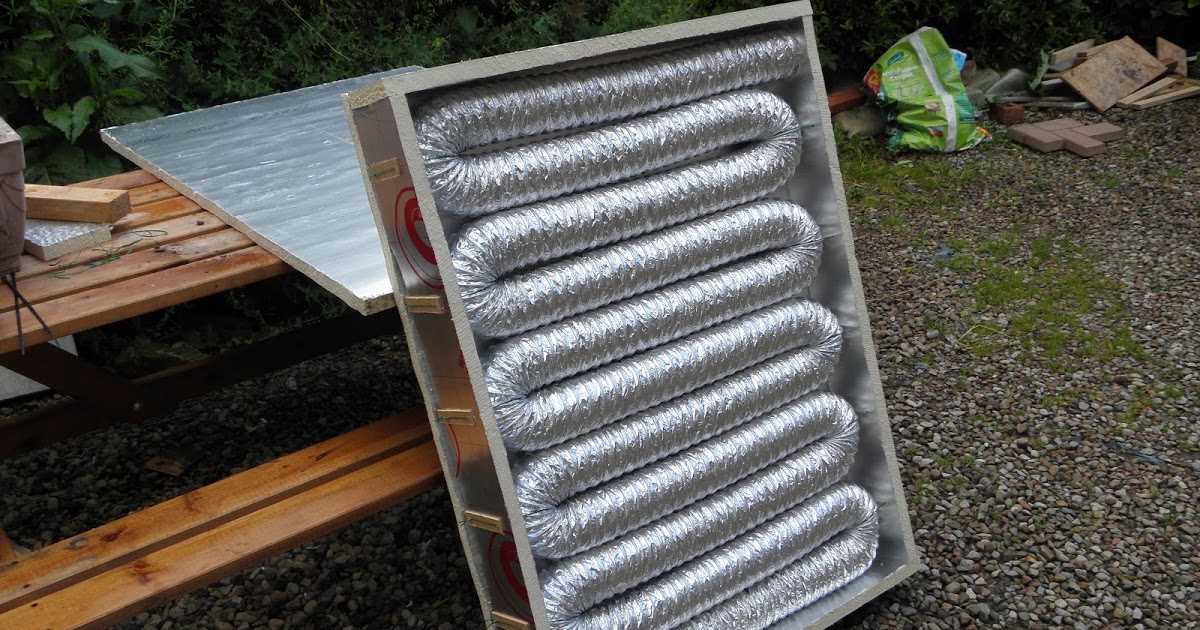

Воздушный теплоноситель

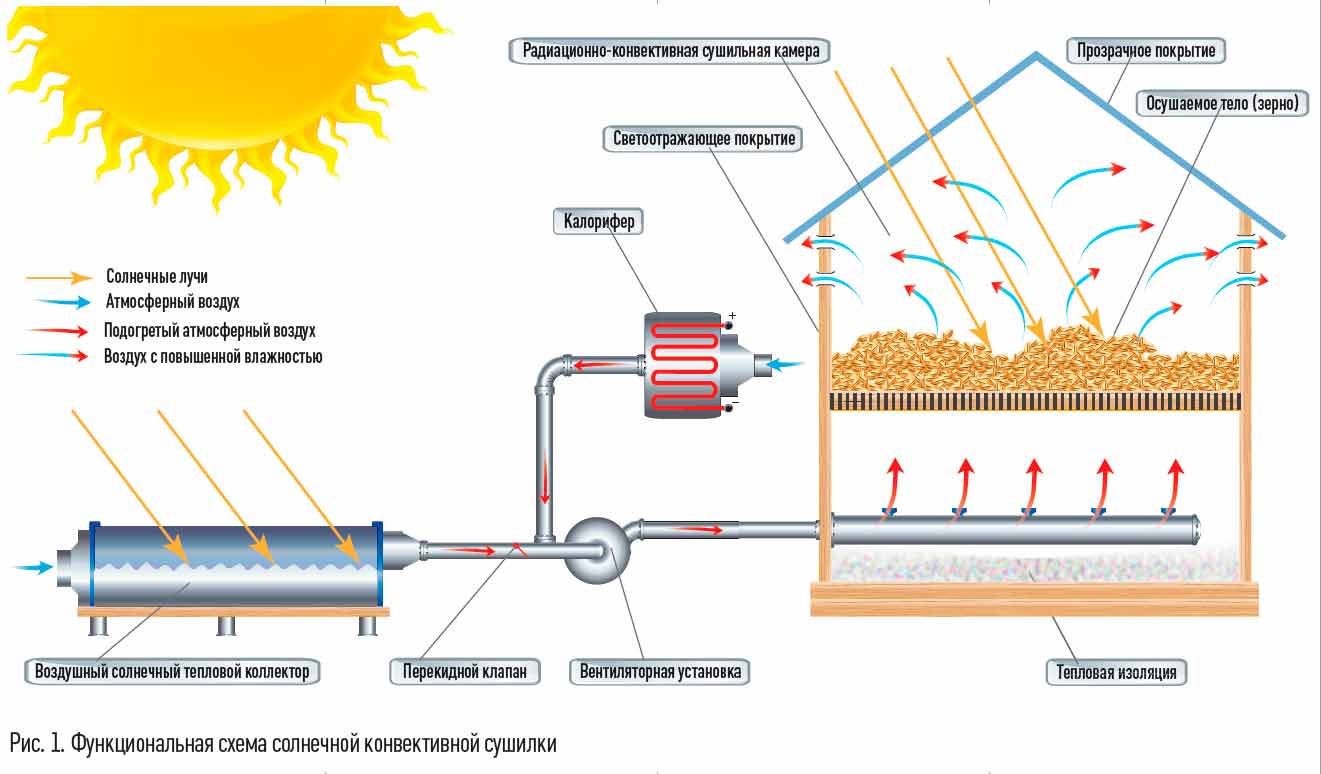

Схема сушки зерна с помощью солнечного коллектора

Воздушный солнечный коллектор отдалённо напоминает работу жидкого коллектора. Но на его установку и приобретение уходит гораздо меньше денежных средств. Кроме того, воздушные теплоносители не замерзают при отрицательной температуре воздуха и не подтекают.

Концентрат

Помимо всех вышеперечисленных видов и подвидом солнечных коллекторов выделяют также концентраторы. Главной отличительной чертой концентратов от коллекторов является концентрация солнечной радиации. Это представляется возможным за счёт зеркальной поверхности конструкции, благодаря которой солнечные лучи направляются на поглотители.

Наиболее существенным минусом такого типа коллектора является невозможность нормального функционирования в непогожие дни.

То есть концентраты подходят только для работы в странах, где постоянно поддерживается жаркий климат.

Солнечная печь и дистиллятор

И последней разновидностью солнечных коллекторов можно считать печи, работающие за счёт солнечной радиации и дистилляторы. Принцип работы дистилляторов заключается в испарении воды. Таким образом, они не только обеспечивают теплоэнергией, но и производят очистку воды. По такому же алгоритму работают и солнечные печи.

Что это и зачем устанавливать

Солнечный коллектор — это приспособление, которое преобразует солнечную энергию в тепло. С помощью воздушной гелиоустановки можно бесплатно нагревать различные помещения: жилые дома, склады и гаражи. Другой вариант — смастерить солнечный водный коллектор из профнастила, который подойдет для подогрева воды в квартире. Если же на участке есть бассейн, мастера советуют собрать нагревающее устройство из ПНД трубы.

Основные преимущества:

• низкая стоимость. Коллектор, работающий за счет солнечных лучей и движения воздуха, можно изготовить из подручных стройматериалов, найденных в гараже;
• простая сборка. Существуют разные модели солнечных коллекторов, но общий принцип работы схожий. Конструкцию сможет собрать даже новичок, только начавший интересоваться строительством и альтернативной энергетикой;
• высокая эффективность. Технические характеристики для разных конструкций могут отличаться, но в среднем эффективность достигает 45-75%;
• надежность. Детали солнечного коллектора находятся в статичном положении, поэтому риск поломок и изнашивания элементов минимален.

Чтобы гелиоустановка работала максимально эффективно, следует заранее подобрать оптимальное место для ее размещения. Обычно коллектор ставят на солнечной стороне у стены здания или на крыше.

Гелиосистема.

Как можно значительно сократить расход любого топлива (газа, электричества и др.) при нагреве горячей воды для дома, бассейна и обеспечения теплом частного жилища? Эту задачу успешно решакл солнечные системы, которые преобразуют лучистую энергию в тепловую.

Главный элемент системы — коллектор. Он поглощает солнечную энергию и преобразовывает ее в высокую температуру теплоносителя. Другие агрегаты — вспомогательные, но их наличие обязательно. Бак-накопитель служит местом теплообмена между теплоносителем и водой из системы горячего водоснабжения. Гидравлический контур состоит из трубопроводов, клапанов, фильтров, расширительных баков, насосного оборудования. Система авторегулировки управляет процессами теплопередачи. Монтажный комплект — это детали крепления бака, коллектора и остальных элементов системы.

Сколько и каких коллекторов нужно?

Не углубляясь в технологические дебри, отметим, что коллекторы бывают плоскими и трубчатыми.
Первые дешевле и менее капризны в обслуживании, вторые — более производительны и многофункциональны, но требуют большего внимания при эксплуатации.

Размер коллектора должен быть таким, чтоб прибор мог обеспечить в среднем 85-95 % горячей воды, используемой в теплом полугодии. Считается, что семье из четырех человек нужен коллектор:

• или плоский, площадью 1-1,5 м2 на человека, то есть 4-6 м2,
•  или трубчатый, площадью 0,6-0,8 м2 на человека, то есть 2,4-3,2 м2.

Поверхность коллекторов, призванных обогревать воду в бассейне, должна составлять:

• в случае крытого бассейна — около 40 % площади зеркала воды;
• в случае открытого бассейна -около 70 % площади зеркала воды.

Компании, продающие и устанавливающие солнечные коллекторы, предлагают использовать их не только для нагрева воды, но и для отопления. На самом деле это возможно только для низкотемпературных отопительных систем (например для систем обогрева пола), температура теплоносителя которых не превышает 40 °С. И в данном случае нужны коллекторы значительно большей площади, чем для нагрева воды. Этот вариант достоин внимания, но подходит только людям, готовым к большим затратам. С точки зрения экономичности вложения расходы очень велики по сравнению с прибылью, даже учитывая энергоэффективность.

Отчего зависит эффективность?

Энергозффективность коллекторов напрямую зависит от их типа и правильного расположения. Большое значение имеет и то, к какой стороне света обращено оборудование: наиболее эффективны коллекторы, «смотрящие» в южном направлении. Плоский коллектор может быть отклонен максимум на 15  в сторону востока или запада — это снизит его эффективность незначительно. Больший поворот нужно компенсировать увеличением поверхности прибора. Если дом имеет неопределенную ориентацию по сторонам света, лучше использовать трубчатые коллекторы, которые позволяют варьировать положение абсорбера. Для таких установок допускается более широкий диапазон отклонений от юга, чем для плоских: угол наклона абсорбера можно регулировать для каждой трубы индивидуально.

Составляющие гелиосистемы.

При естественной циркуляции теплоносителя бак-теплообменник должен быть расположен выше верхней точки солнечного коллектора. Такое размещение вызывает сложности, особенно при монтаже коллекторов на крыше.

В системах с принудительной циркуляцией ее обеспечивает маломощный насос, работой которого управляет специальный контроллер. Потребляемая мощность насоса небольшая по сравнению с тепловой энергией, вырабатываемой системой.

Используя коллекторы, можно на 10-15 % уменьшить расходы на отопление и до 70 % — на горячее водоснабжение.

Как сделать солнечный коллектор для нагрева бассейна своими руками

Несмотря на простоту устройства, гибкий или пирамидальный бытовой коллектор стоит в районе 20 тыс. рублей. Если просчитать отдельно расходы на приобретение комплектующих элементов, то сделать солнечный коллектор для бассейна получится за 6-7 тыс. рублей.

Основные расходы пойдут на покупку шланга. Сначала нужно рассчитать его длину и толщину. Обычно вода в системе бассейна циркулирует со скоростью от 0,4 до 0,7 м/с. При таких параметрах 1 м шланга сечением 25 мм за час жарким солнечным днем способен выдать 3,5 л горячей воды. Взяв этот показатель производительности за основу, рассчитывают общую длину шланга с учетом объема воды в бассейне.

Важно! Расчеты получатся всегда примерные, так как на нагрев воды влияет температура наружного воздуха, интенсивность использования бассейна, наличие укрытия чаши и другие нюансы.

Проще всего собрать для бассейна солнечный коллектор из ПНД труб черного цвета. Оптимально отдать предпочтение пирамидальной конструкции открытого типа. Трубу покупают именно черного цвета, чтобы лучше притягивалась солнечная энергия. Светлые оттенки отражают солнечный свет. Например, в трубе голубого цвета вода медленнее будет прогреваться.

Совет! При покупке ПНД трубы нужно удостовериться в наличии на черных стенках продольной синей полосы. Маркировка обозначает, что пластик не технический, а подходит для питьевой воды.

Каркасом коллектора выступает пирамида из бруса. Для ее изготовления берут квадратный кусок фанеры площадью 1 м2. По центру фиксируют стойку. От углов фанеры к вершине опоры устанавливают наклонные элементы из бруса. Получившаяся пирамида напоминает подставку под новогоднюю елку. На готовую конструкцию спиралью наматывают ПНД трубу. Между каждым витком оставляют зазор около 1,5 см. К наклонным элементам пирамиды трубу фиксируют хомутами. Крепления предотвратят съезжание витков. Концы трубы подключают к насосной системе бассейна.

Совет! Чтобы повысить эффективность самодельного коллектора, на основании из фанеры наклеивают любой фольгированный материал. Отражатель будет направлять солнечные лучи на шланг.

На видео пример солнечного коллектора:

https://youtube.com/watch?v=oIQEh6UO104

Чтобы изготовить закрытого типа солнечный коллектор для уличного бассейна, нужно выполнить следующие действия:

1. Максимально ближе к бассейну на солнечном участке выбирают место под панельный гелиоколлектор. Лицевая часть аккумулирующего устройства должна смотреть на юг. Выбранное место очищают от травы, снимают лопатой дерновой слой. Дно ямы застилают геотекстилем, засыпают до уровня земли песком и щебнем. Сверху на подушке выкладывают площадку из тротуарной плитки, накрывают ее любым гидроизоляционным материалом.
2. Из бруса сечением 50х50 мм собирают раму, которая исполнит роль каркаса короба. Внутри здесь будет лежать труба. Нижнюю часть рамы обшивают фанерой. Этой плоскостью короб будет направлен на север.
3. Раму щита усиливают монтажными уголками. Аналогично из этих элементов устанавливают выступы, за которые будет фиксироваться шланг коллектора. Из бруса собирают каркас для вертикальной установки щита. Располагают его на подготовленной площадке. К каркасу тыльной стороной, обшитой фанерой, крепят щит.
4. По периметру рамы с лицевой стороны крепят рейки. Они должны иметь пазы под стекло. Весь щит красят краской черного цвета. Внутри щита укладывают шланг черного цвета. Расстояние между каждой линией выдерживают 4,5 см. К заранее подготовленным выступам шланг фиксируют хомутами или пластиковыми держателями. Трубу изогнуть под крутым углом для укладки в короб не получится. Ее режут кусками, а для соединения применяют фасонные элементы: уголки, муфты.
5. После монтажа шланг коллектор подключают к насосной системе бассейна, проводят гидравлическое испытание. Если все нормально, приступают к остеклению. Для этих целей оптимально использовать стекло. Если его нет, подойдет поликарбонат, но его прозрачность меньше, за счет чего снизится КПД коллектора.

После остекления можно осуществлять подогрев воды в бассейне солнечным коллектором самостоятельной сборки. Система запускается от ручного включения насоса. При желании можно поставить автоматику с термодатчиками.

Жарким солнечным днем вода внутри шланг аккумулирующего устройства прогреется до температуры + 70 оС. Примерно за 4-7 часов работы циркуляции вода в бассейне прогреется до + 25 оС. Однако эти показатели примерные. Температура нагрева зависит от объема бассейна и размера коллектора.

Устройство и виды

Виды

Существуют несколько разновидностей солнечных коллекторов:

Плоские. На сегодняшний день представители этой категории пользуются большой популярностью в сфере использования. Такая гелиоустановка состоит из листа платины, который окрашен в черный цвет. Этот лист заключен в металлический каркас, наружная сторона которого покрыта стеклом, для лучшего пропускания света. В устройствах этого типа сделано все, чтобы до минимума снизить показатель теплопотерь.

Стекло для таких конструкций изготавливается таким образом, чтобы содержание железа в нем было как можно меньше. Это способствует лучшему пропусканию солнечной энергии. Солнечная энергия проходит через стекло и нагревает поверхность коллектора, в котором движется теплоноситель. Далее, этот теплоноситель нагревается за счет платиновых пластин.

Коллекторы, которые аккумулируют солнечную энергию в гелиоустановках, по-другому еще называют абсорбирующими пластинами. Их производят не только из платины. Вместо нее могут быть использованы такие металлы, как медь и алюминий, которые отличаются высокими показателями теплопроводности.

Жидкостные. В установках такого типа в качестве теплоносителя используют жидкость. Теплообменники устанавливаются под абсорбирующим элементом, и прикрепляются к нему снизу. Они могут иметь вид змеевика, или отдельных параллельно идущих друг к другу трубок. Змеевик, конечно, является удобным вариантом, так как риск возможной протечки сводится к минимуму. Жидкостные гелиоустановки можно разделить на два подвида:

• Разомкнутые. В таких системах в качестве теплоносителя используют воду. Она нагревается в установке, и направляется в бак, откуда она идет на пользование. Такими системами пользоваться неудобно, так как в период низких температур, вода замерзает, и может разорвать трубы.
• Замкнутые. В системах этого типа роль теплоносителя играет не вода, а специальная незамерзающая жидкость. В установке, она нагревается от солнечной энергии, и поступает в теплообменник, представляющий собой бак, внутри которого имеется герметично закрытый бак для воды. Нагретая незамерзающая жидкость передает свое тепло воде, которая тут же нагревается и идет на пользование.

Воздушные. Если вода имеет ряд недостатков, такие как замерзание и вскипание, то использование воздуха в качестве теплоносителя поможет полностью исключить эти недостатки. Действительно, воздух не замерзает при низких температурах, и также не вскипает при высоких температурах. Благодаря этим плюсам, воздух является отличным теплоносителем. К тому же в воздушных гелиоустановках используются недорогие материалы, да и эксплуатационные работы проводятся очень легко.

В конструкцию солнечных гелиоустановок входят несколько коллекторов, роль которых играют металлические пластины. Между ними движется теплоноситель путем естественной конвекции (есть вариант, где используют вентиляторы). Затем нагретый воздух поступает в помещение. Минусом является то, что воздух является плохим переносчиком тепла.

Типы солнечных водонагревателей и их характеристики

Солнечные водонагреватели представляют собой комплект оборудования для нагрева воды с помощью солнечной энергии. Другое название этих устройств — солнечные коллекторы. В отличие от фотоэлектрических панелей, использующих для производства электроэнергии солнечный свет, солнечные нагреватели сразу получают тепловую энергию, которую передают теплоносителю (воде, антифризу и т.п.).

Они образуют целую систему, состоящую из следующих элементов:

• Коллектор. Панель, принимающая тепловую энергию и передающая ее теплоносителю.
• Накопительный бак. Емкость, в которой аккумулируется нагретая вода и происходит замещение остывшего теплоносителя только что нагретым потоком.
• Отопительный контур. Обычная радиаторная система или теплый пол, реализующие энергию теплоносителя. В некоторых типах системы отопительный контур не входит в объем системы коллектора, получая энергию в накопительном баке, который в данном случае является теплообменником.

По типу циркуляции

Циркуляция теплоносителя позволяет получать тепловую энергию взамен отданной во внутреннюю атмосферу дома. Существует два вида:

1. Естественная. Используется перемещение нагретых слоев жидкости вверх с замещением их более холодными слоями. Не требует никаких устройств или использования электроэнергии, но зависит от множества факторов — взаимного расположения коллектора, накопителя и остальных элементов системы, температуры и т.д. Перемещение жидкости нестабильное, способное усиливаться и ослабляться.
2. Принудительная. Потоки направляются с помощью циркуляционного насоса. Возникает стабильный режим с постоянной скоростью потока, что позволяет обеспечить устойчивый режим обогрева дома.

По типу коллектора

Существуют конструкции коллекторов, обладающие разной эффективностью, возможностями и способом передачи тепла. В их числе:

1. Открытые. Плоские длинные лотки или желоба из черного пластика, в которых циркулирует вода. КПД открытых коллекторов очень низок, но простота и дешевизна способствуют их популярности. Используются для нагрева воды для летнего душа или бассейна.

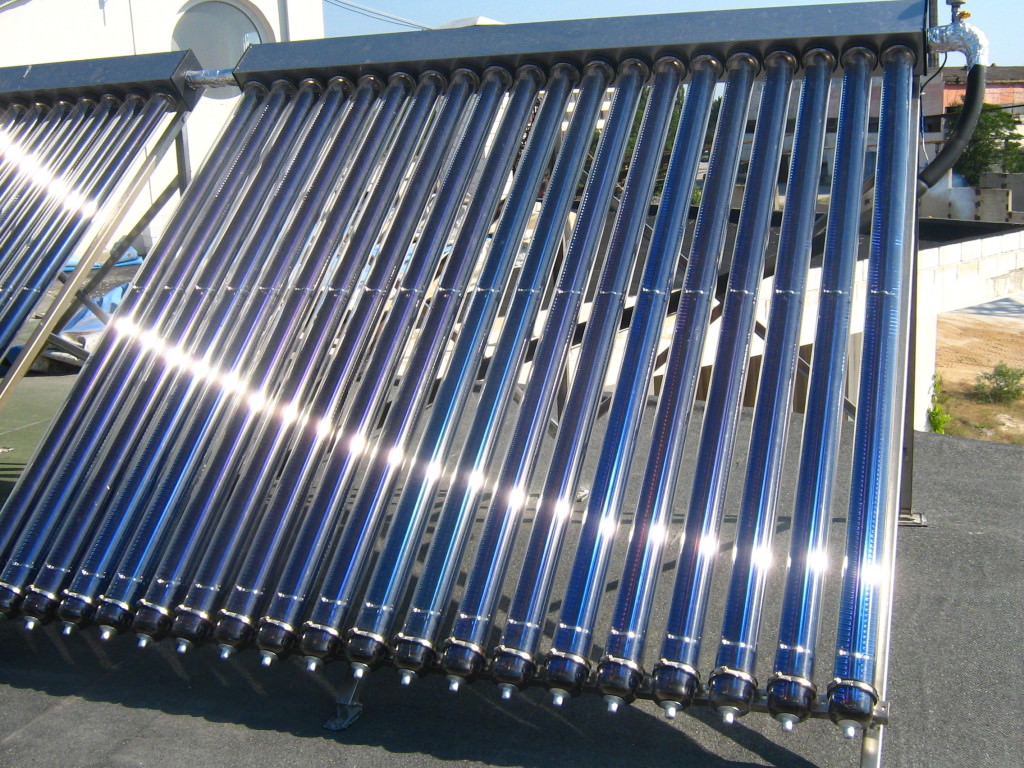

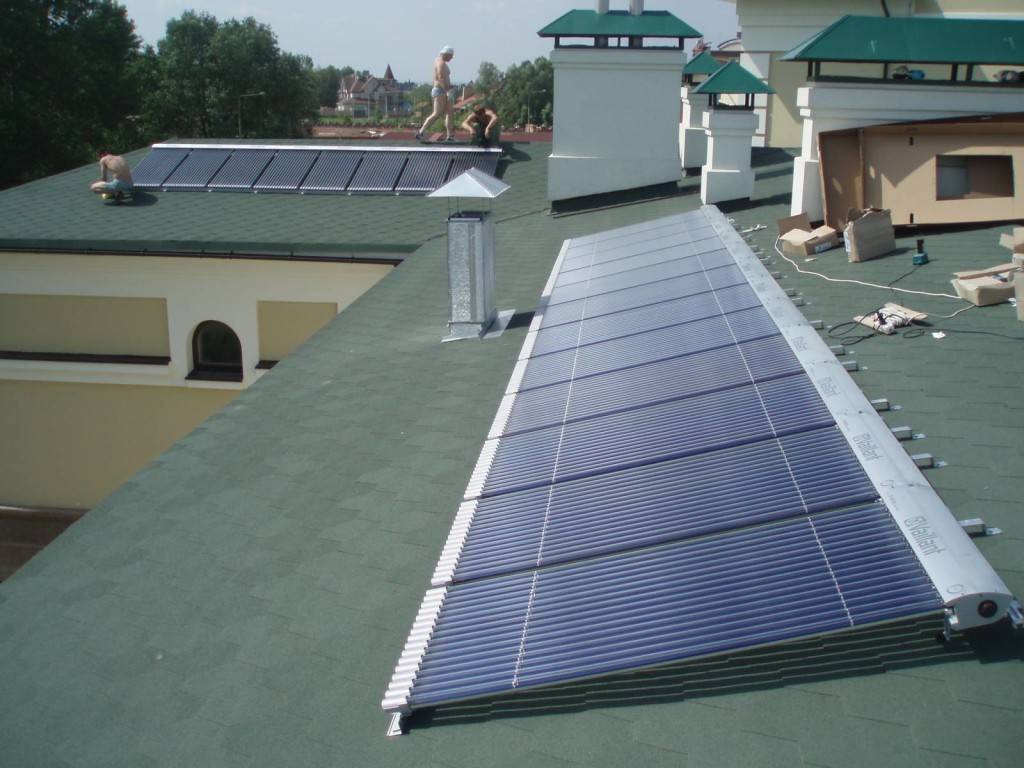

2. Трубчатые (термосифонные). Основной элемент — коаксиальная трубка с вакуумной прослойкой между внешними слоями, которая надежно теплоизолирует содержимое трубок. Конструкция эффективная, но дорогая и не поддающаяся ремонту.
3. Плоские. Это закрытые емкости с прозрачной верхней панелью. Внутренняя поверхность покрыта слоем приемника тепловой энергии, отдающего ее воде, которая перемещается внутри припаянных к приемнику трубок. Простая и эффективная конструкция, в которой для большего эффекта иногда создают вакуум для теплоизоляции.

По типу контура циркуляции

1. Разомкнутый – применяется для обеспечения горячей водой жилого помещения. Теплоносителем в этом случае выступает вода, которую используют для различных бытовых нужд и, соответственно, она уже не попадает обратно в контур.
2. Система с одним контуром – используют для отопления дома. Нагретый таким способом теплоноситель используют как добавку к теплоносителю, который подогрели традиционным методом. В этом случае нагретый теплоноситель переходит в отопительную систему, после которой опять переносится в приемный резервуар и в коллектор.
3. Двухконтурнаянагревательная система – самая универсальная. Есть возможность использования таковой для отопления зимой или для водоснабжения.

Двухконтурная система водоснабжения и отопления

Также можно выбрать один из возможных теплоносителей – вода, масло или антифриз. После коллектора теплоноситель проходит теплообменник, в котором происходит теплоотдача на второй контур. Второй используемый теплоноситель уже идет по назначению – для отопления или водоснабжения.

Теплоноситель

Для таких водонагревателей используют различные теплоносители: антифриз, смазочная жидкость и вода.

Применение

Солнечные системы постепенно приобретают популярность. С их помощью решают множество задач:

• Подогрев жидкости до требуемой температуры.
• Повышение производительности отопительной системы.
• Водонагреватель для бассейна, для летнего душа.
• Подогрев жидкости для иных потребностей.

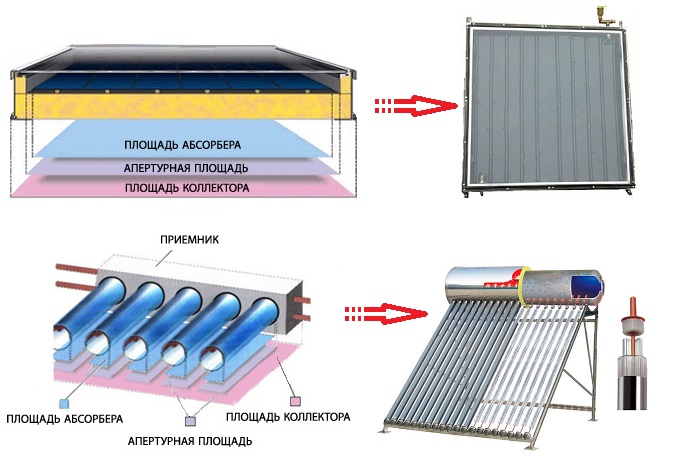

Как рассчитать площадь коллектора

Площадь рабочей поверхности системы рассчитывают, учитывая ее вид и особенности расположения. Следует помнить, что КПД коллектора зависит от температурного режима и количества солнечной энергии.

Примерные значения для лета в России на 1 м²: до 160 кВт*ч в месяц, в остальное время – от 20 до 80 кВт*ч.

Для горячего водоснабжения потребуется приблизительно 100*1,16*30=3,48 кВт*ч. При этом 1,16 Вт*ч – это та энергия, которая понадобится для нагрева 1 кг воды на 1 °C.

Для регулирования выработки энергии в жаркую погоду используют тепловые насосы. Также летом конструкции накрывают плотным тентом, если генерируют много энергии. План установки и площадь светочувствительных элементов определяются индивидуально.

С чего начинать

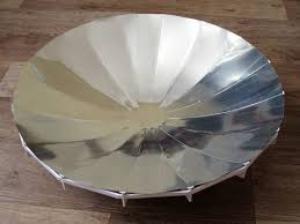

Как сделать теплоприемник

Этапы работ:

1. Каркас и решетку лучше изготовить из алюминиевого уголка, периметр ячеек из направляющих должен быть немного больше периметра зеркальных пластин.

2. Теплообменник собирается из медных труб:

• спаять из них решетку,
• для предотвращения потерь тепла, обрезками от труб закрывают щели между ними.

3. Угловые стыки направляющих просверливают, в отверстия вставляют болты длиной 70 мм, фиксируют их гайками.

4. Выбрав правильное расположение теплообменника (совпадающее с точкой фокуса), закрепляют зеркала на раме таким образом, чтобы каждое — отражало солнечные лучи в одну точку.

5. Первое зеркало закрепляется двумя шайбами таким образом, чтобы отражение солнечных лучей от него ориентировалось в точке фокуса.

Оно послужит ориентиром для следующих частей.

Поскольку крепление зеркал будет занимать достаточно времени, а солнечная активность меняется в течение суток, периодически, потребуется корректировка положения каркаса таким образом, чтобы отражение эталонного зеркала было все время в точке фокуса.

6. Второе зеркало закрепляется, и также направляется в точку фокуса.
Чтобы установленные зеркала не мешали при установке последующих, их затеняют.

7. Метод крепления от конца предыдущего зеркала возможен для первых рядов пластин.
Но, лучше, ряды зеркал устанавливать от рамы, поскольку в рядах, описывающих параболу, может не хватить длины болтов.

8. Когда пластины закреплены, устанавливаются штанги, на которых будет крепиться теплообменник.
В точке фокуса устанавливают теплообменник, он заливается водой, замеряется температура.

9. При перемещении солнечных лучей отражение от зеркал сместится в сторону, и теплообменник перестанет нагреваться.

Для беспрерывной работы продумывается установка специальной системы с механизмом, разворачивающим концентратор по направлению к солнцу.

Изготовление коллектора

1. Он представляет собой простой конструктивный вариант концентратора. Хорошо подходит для нагрева воды до 100 литров.

При таком варианте используется только та вода (как найти на участке прочитайте в этой статье), что нагрелась в трубах, и нет необходимости установки накопительного бака.

2. Используются полиэтиленовые или резиновые шланги черного цвета, диметром 20-25 мм. Укладывают их по спирали на пологой крыше.

В случае слишком большого наклона крыши, спираль из шланга укладывают в специально сооружённый короб.

3. Чтобы трубы не деформировались при перепадах температур, их фиксируют хомутами, пластиковыми или металлическими.

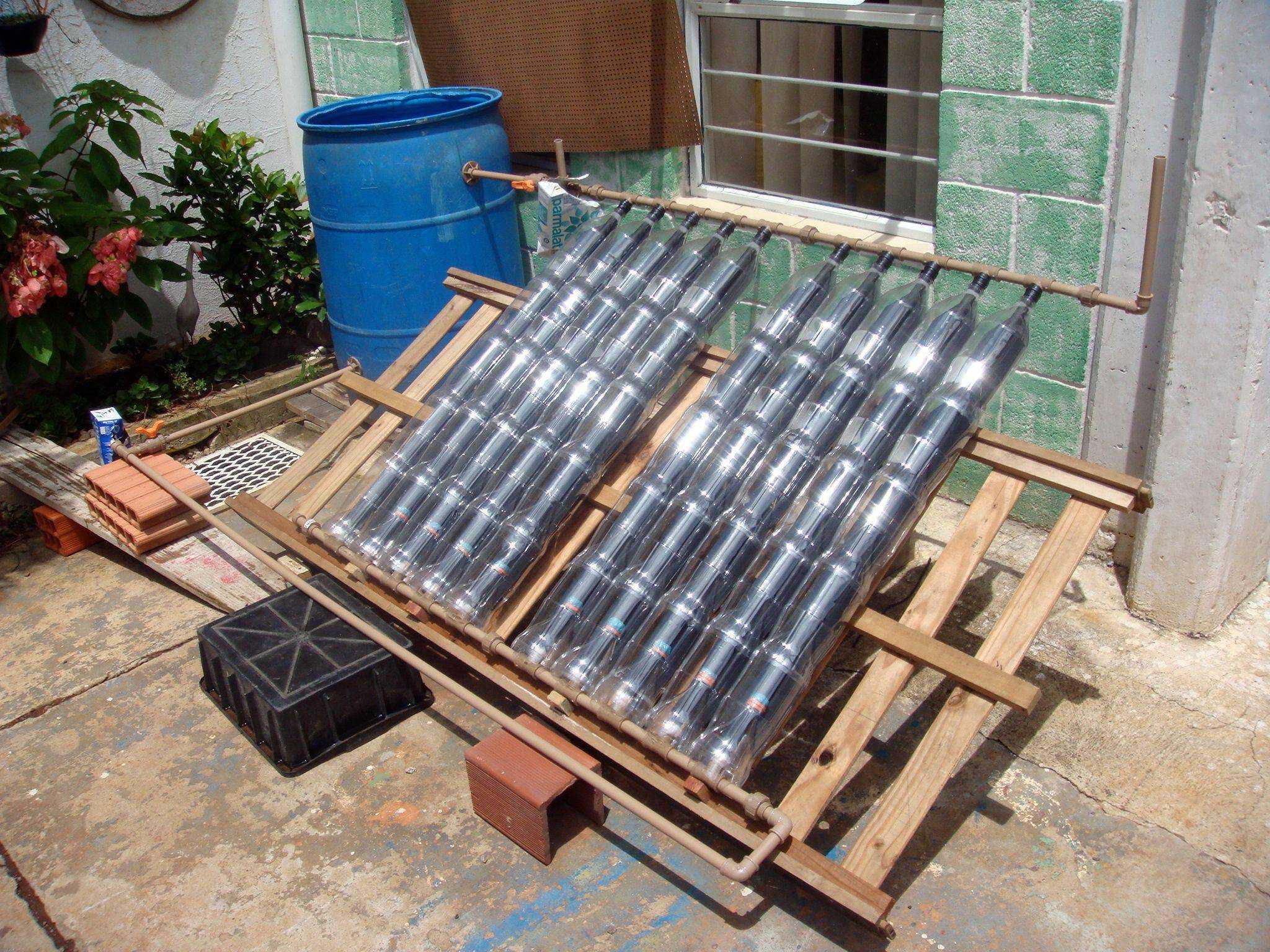

Концентратор из пластиковых бутылок

Представляет собой иной конструктивный вид — позволяющий солнечным лучам в разное время суток падать под прямым углом.

Поверхность бутылок усиливает эффект солнечных лучей, выполняя роль линзы. Прозрачная пластиковая поверхность устойчивее к ультрафиолету, нежели резиновая или ПВХ.

Главный материал, используемый для изготовления концентратора, не стоит денег, таким образом, изготовление оборудования потребует минимальных вложений.

Нужные материалы:

• пластиковые бутылки одинаковой конфигурации и размера;
• пакеты тетрапак из- под сока или молока;
• трубы ПВХ (внешним диаметром 20 мм) и тройники для горячего водоснабжения.

Вместо труб ПВХ используют и медные трубы, но их стоимость гораздо выше.

Этапы работ:
1. Бутылки и пакеты тетрапак помыть с моющим средством, удалить этикетки.

2. Тетрапаки покрасить в черный цвет. При помощи картонного шаблона и канцелярского ножа отрезать дно бутылок по линии.

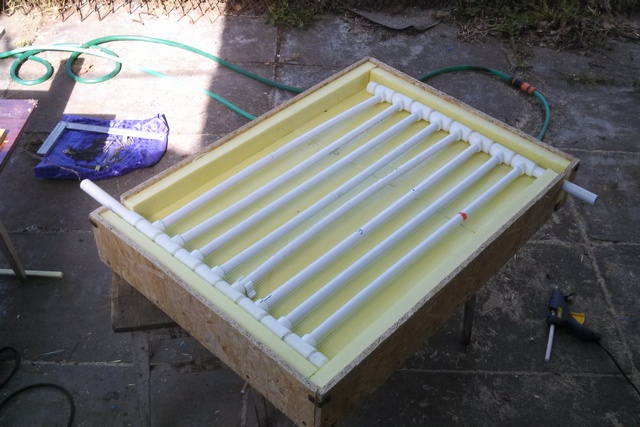

3. Теплообменник собирают из поливинилхлоридных труб диаметром 20 мм. В верхней части уголки и тройники соединяют клеем.

4. Трубы, на которые нанизываются бутылки и абсорберы из тетрапаков, для поглощения солнечной энергии, выкрашивают в черный цвет. После бутылок нанизывают абсорберы, вставляя их до упора.

5. Устанавливают конструкцию на опоре из дерева или металла, по направлению к солнцу. Для средних широт выбирают юго-восточное направление.

6. Накопительный бак устанавливается выше коллектора не менее, чем на 30 см.

На этой высоте установка насоса для создания циркуляции не нужна.

Чтобы сохранить температуру воды в ночное время, бак утепляют.

Поскольку, пластиковые бутылки, с течением времени, теряют светопроницаемость, рекомендуется раз в пять лет менять их.

3 Устройство и принцип действия

Жидкостный контур состоит из вертикально расположенных трубок. Они присоединяются к горизонтальному контуру с большим диаметром. Входные и выходные отверстия располагаются диагонально. Такая схема позволяет максимально эффективно отбирать тепло с теплообменника. Зачастую антифриз выступает основным теплоносителем. Но можно выбирать и другие незамерзающие вещества.

Короб утепляется изоляционными материалами

Такая конструкция создаёт эффект термоса, что позволяет уменьшить теплопотери от ветра, дождя и других погодных явлений.

Принцип работы следующий:

1. 1. Нагретый антифриз от солнечных лучей движется по трубкам и через ветку отбора попадает в аккумулирующую ёмкость.
2. 2. Когда жидкость движется по теплообменнику, она передаёт тепло воде.
3. 3. После охлаждения антифриз снова попадает в нижнюю часть контура для повторного нагрева.
4. 4. Горячая вода поднимается в верхнюю часть ёмкости и отбирается для использования в различных направлениях (отопление дома, горячее водоснабжение и тому подобное). В ёмкости теплообмена пополнение количества воды происходит за счёт подключённого водопровода.
5. 5. Если система используется для отопления дома, то для движения воды в замкнутом контуре применяется циркуляционный насос.

Схемы установки солнечного коллектора
