Коробка для розеток и выключателей скрытой установки

Особенности конструкции

Виды подрозетников

Короб для розеток электрики называют «стаканом» из-за характерной формы. Изделия изготавливают для разных целей, приборов и стен, поэтому имеют несколько вариантов конструкции. Например, если требуется установить точку питания или включатель в гипсовую стену, используют стакан с «лапками», которые прижимают к поверхности.

В качестве материала используют пластик и металл, по форме и внешнему виду не отличаются, но вторые более прочные и долговечные. Допускается монтаж в газобетон, кирпич, пеноблоки и бетон. Простые изделия закрепляются внутри кармана с помощью разведенного алебастра.

Подрозетники различают по способу установки:

  • накладные – подходят для розеток около плинтусов или других выступающих элементов;
  • скрытые – классические коробки бод розетки (с «ушками» и без них).

Устанавливаем подрозетники

Перед началом установки подрозетников в гипсокартон нужно подготовить инструментарий:

  1. Перфоратор, дрель или шуруповерт.
  2. Металлическая коронка.
  3. Строительный уровень.
  4. Канцелярский нож.
  5. Плоскогубцы.
  6. Карандаш.
  7. Отвертка.

Наносим разметку

До того, как устанавливать подрозетник в гипсокартон, следует нанести разметку. Достаточно выбрать центральную точку и крестообразно провести через нее две направляющие.

Вырезаем отверстие

Устанавливаем центровочное сверло коронки с диаметром 68 мм в отмеченную ранее точку и аккуратно вырезаем отверстие. Не нужно давить на ГКЛ, на нем может остаться вмятина, следы изгиба или деформации.

Выводим электрический кабель

Берем отрезок провода, проложенного внутри полой стены, и вытаскиваем наружу через проделанную прорезь. Можно заранее снять часть изоляции с концов кабеля для соединения с механизмом выключателя или розетки.

С помощью канцелярского ножа вырезаем из подрозетника заглушку и пропускаем через нее питающий провод.

Вставляем коробку в отверстие

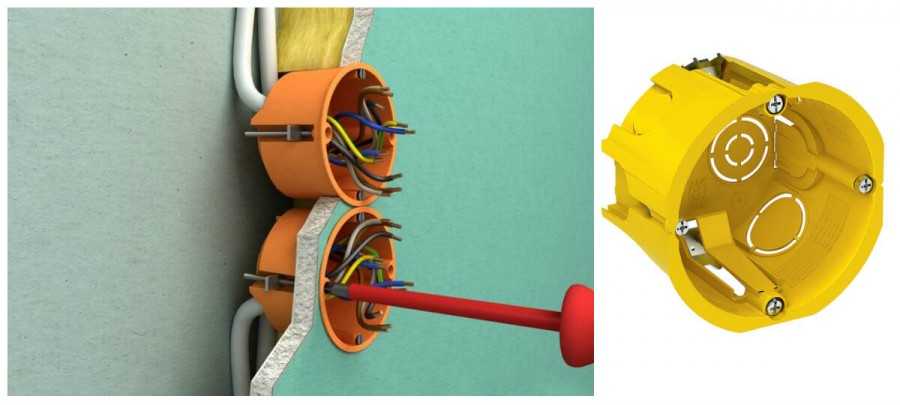

Вставляем монтажный блок в подготовленную прорезь. Прижимные лапки должны располагаться на строго вертикальной оси. Положение можно проверить с помощью строительного уровня и направляющих.

Окончательный монтаж

Остается взять отвертку или шуруповерт, и закрутить винты. Прижимные лапки с внутренней стороны, а кромка с внешней, зафиксируют подрозетник на листе ГКЛ.

Установка подрозетников для гипсокартона — не сложная задача. С ней может справиться любой владелец загородного дома. Главное — выбрать подходящую монтажную коробку и четко следовать рекомендациям, представленным в статье.

Что такое установочная коробка

Установочная коробка или подрозетник — это специальное изделие, с помощью которого осуществляется монтаж электрических розеток и выключателей и их надежная фиксация в пустотелой конструкции из ГКЛ.

Подрозетник для гипсокартона внешне не отличается от аналогичных изделий для бетонных или кирпичных стен. Размеры всех изделий такого типа стандартные, элементы фиксации практически одинаковые. Однако установочная коробка для гипсокартона имеет одну отличительную особенность: изделие оснащено двумя дополнительными винтами для фиксации в гипсокартонной стене. Длина винтов определяется глубиной подрозетника. На концах винтов имеются металлические лапки, для их первоначального положения на корпусе коробки сделаны специальные углубления, поэтому установка подрозетника в монтажное отверстие проходит без проблем. В процессе закручивания винта происходит поворот лапки на 90 0 , и она начинает наворачиваться на винт. В результате движения лапка плотно прижимает корпус коробки к гипсокартонной стене.

Как закрепить электрическую коробку выключателя или розетки в стене

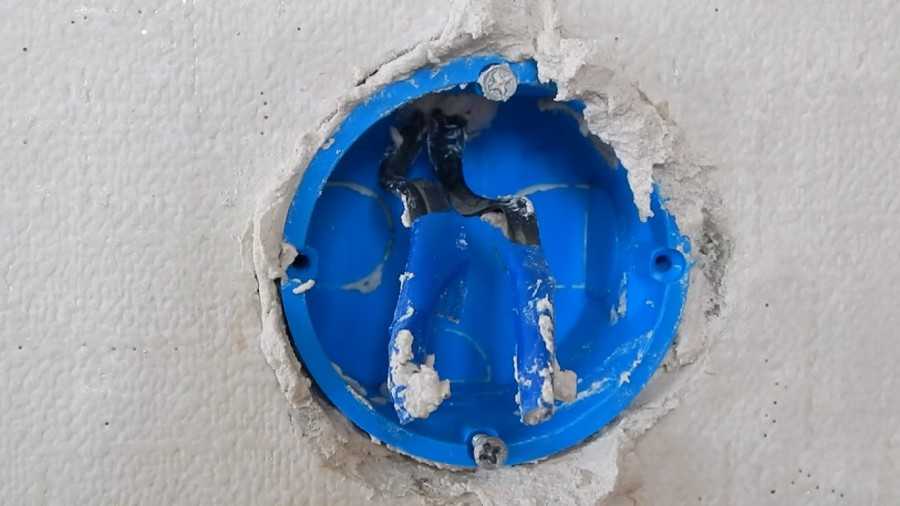

Более сложный случай, когда расшатывается сама коробка. Нужно отсоединить от выключателя или розетки провода и демонтировать их, вынуть коробку, расширить отверстие и с помощью цемента, алебастра или их аналога, заново установить электрическую коробку. Дождаться, пока раствор затвердеет и установить выключатель или розетку на место.

Есть более простое решение. Достаточно демонтировать выключатель или розетку, просверлить в дне коробки, не вынимая ее, пару отверстий под дюбель простым сверлом. Затем просверлить в этих местах стену. Вставить дюбеля и закрутить в них саморезы.

Если диаметр головок винтов будет меньше диаметра отверстий в электрической коробке, то следует надеть на винты шайбы. Устанавливается на место выключатель или розетка.

Чем замазать штробы

После укладки кабеля в штробы их замазывают раствором таким образом, чтобы разводка электричества получилась полностью скрытой. Такой вариант приемлем для кирпичных домов и зданий из плит. Для деревянных домов из бревна и бруса такой способ нежелателен, так как является пожароопасным. Замазывать штробы лучше тем же раствором, которым будут оштукатуривать. В новостройке без отделки берите цементную штукатурку. Она надежно закрепит провода в бетонных, газобетонных или кирпичных стенах.

Итак, разберем последовательность, в которой заделываю штробы после укладки проводки:

  • Канал предварительно обеспыливается с помощью пылесоса или широкой кисти. Крупный мусор предварительно удалить щеткой.
  • Перед прокладкой кабеля их обязательно грунтуют широкой кистью, в противном случае из-за плохого сцепления раствора возможно растрескивание и выпадение раствора.
  • Чтобы стена не впитывала влагу из раствора, перед шпаклеванием ее смачивают.
  • По всей длине канала накидывается гипсовая или цементно-песчаная штукатурка. Алебастр для этих целей использовать не стоит – он слишком быстро схватывается, образуя на стене бугры. Раствор должен быть густой, это не чистовая отделка, гладкость здесь не сильно нужна. Старайтесь заполнить все пустоты, когда прячете провод.
  • Шпателем проводят вдоль разводки, снимая излишки смеси.

Сборные розеточные короба

Толщина и долговечность пластика в разных моделях по сути одинаковы. Их отличают лишь соединительные элементы:

Банки соединяют вместе плотно сжимая их, пока не услышим щелчок. В результате распределительные коробки складываются в одну линию на расстоянии, позволяющем устанавливать розетки / переключатели в один ряд. Крепления сбоку которые не нужны, перед сборкой чаще всего обрезаются ножовкой, чтобы не мешали установке подрозетника в стену.

Там где нужно, делаем разлом и вводим провод. Чтобы иметь как можно больше места внутри короба вводите кабель с задней части банки (насколько это возможно).

Полезное: Схема зарядного устройства для автомобильного аккумулятора (самодельная)

При необходимости без проблем можете соединить банки различной глубины.

Прокладка электропроводки под гипсокартоном

Электропроводка под гипсокартоном является скрытым видом проводки. Для ее прокладки применяются не поддающиеся горению трубы, гофрированные шланги и негорючие короба.Рекомендуется разводку электропроводки под гипсокартон в квартире или доме осуществлять после того, как установлены металлические профили до зашивки стен плитами гипсокартона.

С помощью гипсокартона также отлично маскируется электропроводка, которая может быть проложена как в самом гипсокартоне, так и под его поверхностью. Одним из преимуществ такого монтажа электропроводки является то что нет необходимости проделывать штробы в стене.

  • – гофрированный шланг;
  • – распределительные коробки;
  • – клипсы для крепления шланга;
  • – кабель;
  • – дюбель гвозди для монтажа клипс;
  • – перфоратор и сверло.

В процессе монтажа пропускание кабеля в гофру начинается от распределительных коробок. Он прокладывается строго вертикально в направлении расположения всех выключателей, розеток и светильников, которые имеются в комнате. С помощью электроинструмента проделывают отверстие Затем вставляют коробку.

Она должна входить в проделанное гнездо с легким усилием. Но прежде чем вставить подрозетник, определяются с тем, сколько проводов нужно завести в него. С тыльной стороны (на дне) есть перфорированные заглушки. Их демонтируют, исходя из количества вводов.

В случае ремонта с использованием профильного металлокаркаса на стену разводку проводят до монтажа листов ГКЛ. Коробка установочная под гипсокартон монтируется после обшивки стен. Иногда случается такая ситуация, что листы ГКЛ уже установлены и возникает необходимость добавить еще одну розетку либо выключатель под гипсокартоном. Чтобы не производить демонтаж гипса, можно поступить следующим образом: В нашем случае если мы прокладываем кабель по потолку или по стене, который мы зашьем гипсокартоном, то и выделим из этого пункта следующее: “…проложенная внутри конструктивных элементов зданий и сооружений… и “…пустотах строительных конструкций …”.

Отсюда делаем вывод, что такая проводка является скрытой.

  1. Произведите разметку стены под отверстие, где расстояние от пола должно быть не меньше 20 см;
  2. Вырежьте отверстие, зашлифуйте края, обработайте грунтовкой и зашпаклюйте, добавляя в рабочий раствор асбест;
  3. Выставьте распаячную коробку, закрепите болтами, вытяните провода через отверстия под кабель и соедините между собой;
  4. Края зашпаклюйте и закройте защитной крышкой.

А в еще более ранний период провода заматывали изоляционной лентой, и этот способ назывался скруткой. Существенный недостаток такого соединения заключался в высоком риске замыкания.

Просверливаются отверстия. Для работы используется специальная коронка, диаметр которой подбирается под подрозетник. Если рядом располагается несколько розеток, то делается нужное количество отверстий;

Нужно проложить проводку в гипсокартонной конструкции, но вы не знаете как? Я расскажу вам, как правильно организовать рабочий процесс, чтобы получить надежную систему, соответствующую всем нормам безопасности. Также вы узнаете, какие материалы и инструмент стоит приобрести перед началом работ. Распредкоробка изолирует узел от отделочных материалов, имеющих способность к возгоранию. Помимо этого, устройство предохраняет токопроводящие жилы от внешних воздействий, защищает людей от поражения током при случайном прикосновении к оголенным контактам. Второстепенной задачей изделий является декорирование не слишком эстетичного вида соединения проводов.

Гипсокартон сегодня очень востребован для возведения различных конструкций внутри помещений. Если необходимо изготовить перегородки, решить вопрос, как в туалете сделать короб из гипсокартона для труб, выровнять стены, устроить многоуровневый потолок — со всеми проблемами отлично справятся листы из гипсового сердечника, облицованного картоном, установленные на каркас.

Советы и рекомендации

При монтаже точек выхода электрического тока в стены, покрытые ПВХ-панелями, следует использовать изделия, выполнять правила проведения работ, аналогичные для гипсокартона. Укрепить положение внутри основания, избежать случайного вырывания розетки поможет установка усиливающего каркаса, который можно сделать из фанерного листа, либо гипса.


Работа с ПВХ-панелями

Переключатели, розетки ставят когда полностью завершена черновая отделка стен. Иначе шанс успешной установки заподлицо сильно снижается. Не стоит заниматься такой работой после окончания чистовой облицовки помещения. Целостность декоративного покрова будет безвозвратно нарушена. Иногда мелкие дефекты можно скрыть накладками или прокрасить контур в тон стены. Часто отлетают большие куски покрытия. Приходится переделывать большой участок поверхности.


Контроль уровня Встречаются ситуации, когда нужно подрозетник установить внутрь сквозного отверстия в стене. В таком случае достаточно накидать побольше алебастра, чтобы как можно больше заполнить пустоты вокруг стакана. Будет удобно, если под чашку поставить деревянные распорки, которые удержат ее в нужном положении.


Провод через сквозное отверстие в стене

Очень удобно, если новый прибор ставят на место сломанного или устаревшего. Зачастую отверстия идеально подходят, а вот старый подстаканник не всегда годится для вторичного использования – поломки, оплавление, трещины – веские причины для замены.

Когда толщина стены не позволяет вмонтировать подрозетник, то используют накладные модификации. Некоторые умельцы подрезают стакан по глубине, но подобное действие не рекомендуется к регулярному использованию и допускается в исключительных ситуациях.

Подробнее процесс врезки подрозетников в гипсокартонную стену можно посмотреть в нижеследующем видео:

Конструктивные особенности

На дне подрозетника должны укладываться петли запаса одного заземляющего и двух силовых проводников. Это необходимо на случай проведения ремонта, замены электропроводки и других электромонтажных операций. Из-за недостаточной длины провода придется удлинять путем скручивания, пайки или сварки. Каждый из этих способов может привести к изменению характеристик токоведущих компонентов в местах соединения.

Размещать петли на дне подрозетника следует таким образом, чтобы отрезки кабелей, защищенные от изоляции, не соприкасались. Образование резких заломов и перегибов крайне нежелательно. Рекомендуемый запас проводов составляет 20 см.

Как закрепить подрозетник в гипсокартоне

После разметки и сверления отверстий можно приступать непосредственно к установке. Для начала, нужно определить, с какой стороны будут заходить провода и удалить там предусмотренные заглушки, проштампованные на корпусе. Если есть возможность, то лучше, чтобы провода заходили в подрозетник с задней стороны, так будет проще выполнять дальнейшие работы по установке розеток.

Винты с крепежными лапками должны быть выкручены так, чтобы лапки были утоплены в специальные выемки в корпусе, или, если это не предусмотрено, лапки можно было отвернуть в стороны.

Прошпаклюйте подрозетник снаружи после установки — тогда будущая розетка будет прилегать плотно

Перед тем, как установить подрозетник в гипсокартон, в него протягиваются провода. Теперь подрозетник нужно аккуратно вставить в отверстие, по возможности без перекосов, чтобы не обломать края ГКЛ.

После выравнивания можно затянуть крепежные винты. Форма жала отвертки должно соответствовать шлицам на болтах, тогда отвертка не будет соскальзывать. Подрозетник должен быть плотно притянут к панели, но чрезмерное усилие при затягивании может привести к тому, что лапки креплений передавят край. Исправить такой недостаток будет практически невозможно.

В некоторых случаях монтаж подрозетника в гипсокартоне выполнить до установки листов на несущий профиль.

Стены после установки подрозетников можно снаружи прошпаклевать. Тогда будущая розетка будет плотно прилегать к стене без зазоров и щелей. До шпаклевки можно предварительно прикрепить розетки, чтобы увидеть, как они выровнены. Если есть необходимость поворота на некоторый угол, можно слегка ослабить крепежные винты и повернуть конструкцию в нужную сторону, после чего винты снова затянуть.

https://youtube.com/watch?v=YZ—N5Zr0GI

Советы и рекомендации

При монтаже подрозетника не лишним будет придерживаться некоторых советов, которые значительно сэкономят силы, время и деньги.

  • Моментный двигатель: принцип работы, основные характеристики и преимущества

  • Для чего нужен автоматический выключатель в квартире
  • Почему ноутбук MacBook перестал заряжаться

Устанавливайте монтажную коробку после нанесения штукатурки на стену, но обязательно до отделки шпаклевкой и наклеивания обоев. Такой порядок исключит погрешности, не испортит интерьер, а поможет скрыть погрешности локального ремонта.

Проверяйте правильность разметки уровнем, чтобы в последствии не получить косо размещенные розетки. Особенно это актуально для установки розеточных блоков.

Не обязательно пользоваться старыми отверстия при замене розеток и выключателей – достаточно замазать прежний вход.

Если стена слишком тонкая для подрозетника стандартного размера, то рекомендуется устанавливать накладные розетки. В крайнем случае допускается самостоятельное подрезание высоты монтажного стакана.

  • Торговый дом АлексСтрой

  • Розетка с USB: инструкция по подключению и настройке. Обзор лучших производителей юсб розеток для дома

  • Штепсельная розетка: все разновидности и их характеристики. Инструкция правильной и быстрой установки штепсельной розетки своими руками

Приведенные пошаговые фотографии монтажа подрозетника наглядно демонстрируют, что в его установке нет ничего сложного даже для новичка в электротехнике. Если появилась необходимость в подобном ремонте, то смело приступайте к работе, вооружившись описанными выше инструкциями, советами и рекомендациями.

Этапы работ

Как составить проект

Проект установки кабель канала в домашних условиях можно выполнить и в черновом варианте на простом листе бумаги. Главное, чтобы план был точным, и были указаны данные по измерениям, которые можно выполнить при помощи обычной рулетки. Составлять план следует и при первоначальном строительстве, и при очередной реконструкции/доработке электросхемы. Последовательность в составлении проекта такова:

  • Определите в помещении места, где будут расположены коммутационные элементы (розетки, выключатели, распределительная коробка), а также потребителя электрической энергии, в которых входят светильники, стационарные и переносные электроприборы.
  • Распланируйте магистрали силовой электрической проводки, слаботочных и компьютерных сетей, определите обход возможных критических трасс вокруг газового и водопровода, а также канализации и системы обогрева.
  • Составьте на бумаге эскизы комнат и нанесите спланированные места прокладки с указанием точных размеров, которые дают возможность рассчитать потребность в материалах.

Методика установки подрозетников в стены

Прежде чем начинать монтаж надо определиться с выбором подразетников, который зависит от материала стен. Место установки выбирается исходя из необходимости, современные стандарты предусматривают монтаж розеток на высоте 20 – 30 см от пола. Выключатели ставят на высоте 90 см от пола, это примерный уровень опущенной руки среднестатистического взрослого человека. Считается, что так удобнее пользоваться, не надо поднимать руки, выключатель доступен для детей и инвалидов.

Монтаж подрозетников в бетонные и кирпичные стены

В этом случае используются обычные, металлические или пластиковые подрозетники:

  • Маркером отметьте на стене места установок подрозетников, обычно это делается пересечением двух отрезков линий по 15 – 20 см под прямым углом. Точка пересечения будет центром отверстия под стакан подрозетника.
  • Используя перфоратор и специальную коронку с алмазными зубцами, просверлите отверстия диаметром соответствующим подразетникам на необходимую глубину.
  • Подрозетники устанавливаются в отверстие после того как проложена проводка, при этом учитывается с какой стороны подходят провода. В этих местах на стаканах освобождаются технологические отверстия и продеваются провода вовнутрь подразотника.
  • По периметру на стенки отверстия слоем толщиной не более 1см наносится раствор быстросохнущего гипса или алебастра, после чего вдавливается корпус подрозетника. Таким образом, он жестко фиксируется в бетонной стене.
  • При установке надо учитывать, что на стену будет наноситься слой штукатурки толщиной примерно 1 см. Поэтому надо не до конца вставлять стакан, чтобы край после штукатурки был на одном уровне с поверхностью стены. Иногда отверстия делают после установки проводки и штукатурки стены, тогда стакан подрозетника ставится на одном уровне с поверхностью стены.

Монтаж подрозетников в полые поверхности типа гипсокартонных стен

Для монтажа в гипсокартонную стену используют специальные подрозетники с зажимными планками:

Разметка производится аналогичным способом, как и в бетонной стене;
Проводка в таких случаях обычно прокладывается за листами гипсокартона;
Обратите внимание сверление отверстий под стаканы подрозетников в гипсокартоне надо проводить специальной коронкой для этих целей и не включать режим перфорации. Долбление может проломить гипсокартон, требуется ручное последовательное нажатие на дрель.
В отверстия выводятся провода, продеваются вовнутрь подрозетника;
Стакан вставляется в отверстие, после чего болты крепления поочередно вращаются по часовой стрелке. При этом зажимные планки от дна стакана поднимаются к поверхности

Вращения надо проводить до тех пор, пока верхняя выступающая кромка стакана плотно прижмется к листу гипсокартона.

При этом зажимные планки от дна стакана поднимаются к поверхности. Вращения надо проводить до тех пор, пока верхняя выступающая кромка стакана плотно прижмется к листу гипсокартона.

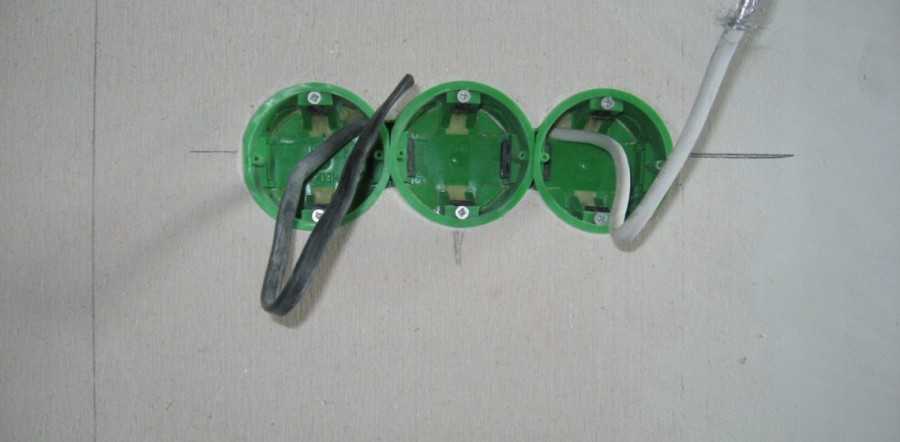

Пример крепления подрозетников к гипсокартонной стене

От выбора до покупки кабеля

Монтаж проводки под гипсокартоном – это простое, но вместе с тем и очень ответственное дело

Важно правильно выбрать электрический кабель перед тем, как приступить к работе

Схема протяжки провода.

Хорошо подходит и ВВГнг-LS, который можно прокладывать без гофрированной трубы по той причине, что у него уже есть отличная двойная изоляция. Такой вариант более удобен, кабель имеет круглую форму, при протяжке ни за что не цепляется, его легко и просто укладывать.

Если вам необходимо проложить небольшое количество кабеля, то лучше всего применять второй вариант, но при больших объемах разница в стоимости становится довольно ощутимой, поэтому чаще всего применяется обычный электрический кабель и гофрированная труба.

Без гофры монтируют более дорогой кабель в таких случаях:

  • если гофра банально не помещается в пространстве между стеной и гипсокартонным листом, то есть диаметр гофры превышает такое расстояние;
  • когда проложенные сети крепятся с двух концов, то есть натяжка исключена, чтобы не произошло повреждения изоляционного слоя.

В любом случае проводка в гипсокартоне должна прокладываться аккуратно, чтобы не произошло механических повреждений при монтаже и последующей эксплуатации.

Особенности ввода кабеля

Вопрос, как правильно провести электрический кабель под гипсокартон, отличается одной важной особенностью. Дело в том, что сам лист повредить кабель не может, но вот металлический профиль, который применяется для устройства каркаса, имеет острые края, а это может стать причиной механических повреждений для изоляции и в конечном итоге порчи электропроводки

Поэтому есть два варианта: использование специального кабеля с двойной изоляцией и прокладка обычного провода в гофрированной защитной трубе.Следует обеспечить дополнительную защиту проводки в местах, где кабель проходит через лист гипсокартона, для чего также используются специальные пластиковые элементы. В таком случае вы можете не беспокоиться, что электрическая сеть будет повреждена, такая прокладка безопасна и качественна.

Чтобы гофра не двигалась под поверхностью гипсокартона, рекомендуется крепить его либо при помощи специальных клипс либо с использованием простой изоленты. Брать рекомендуется ленту яркого, желательно красного цвета, чтобы ее при всех работах было отлично заметно.
