Монтаж контура заземления — принцип действия и расчет

Тестирование

По завершении монтажных работ необходимо протестировать контур заземления на нормируемые показатели. Для испытания потребуются точные измерительные приборы, не всегда имеющиеся в распоряжении пользователя.

Проверка контура заземления

В отсутствие требуемого оборудования следует воспользоваться простейшими способами, один из которых описан ниже (он подходит только для частного дома).

Во-первых, нужно взять достаточно мощную нагрузку (такую как утюг, например, с потреблением порядка 2-4 кВт). Во-вторых, необходим специальный переходник с обычной розеткой на одном из концов (второй из них выполняется в виде двух отдельных проводов). Далее, один из них следует оформить в виде изолированного одиночного контакта, а на конце второй сделать толстую петлю.

После этого необходимо подсоединить полученную петлю к свободной колодке на заземляющей шине в щитке. Одиночный изолированный контакт следует воткнуть в фазную клемму розетки, ближайшей к нему (нарушать порядок подключения концов переходника к фазе и земле ни в коем случае нельзя). После всех этих манипуляций нагревательный прибор окажется включенным в питающую цепь через сопротивление самодельного контура заземления. Затем нужно измерить напряжение в сети посредством мультиметра при включенном утюге и без него.

Небольшая разница в показаниях двух описанных измерений означает, что изготовленный заземлитель вполне работоспособен. Если же они отличаются очень намного – контур придется доработать (увеличить количество штырей, например).

О том, как проверить наличие правильного заземления мультиметром, мы рассказывали в соответствующей статье!

Основные функциональные узлы системы заземления

Полноценная система заземления состоит из:

  1. Контура заземления.
  2. Полосового металла.
  3. Медных заземляющих проводников.

Рассмотрим более детально каждый из элементов и его функциональное предназначение.

Контур заземления

Контур заземления — это группа соединенных между собой проводников или электродов (в большинстве случаев нержавеющая или обычная сталь) которые располагаются вертикально в земле и располагаются вблизи защищаемого объекта.

В зависимости от характеристик защищаемого объекта, для устройства контура заземления применяют уголки 50х50х5 мм (заземление для газового котла в частном доме), либо круглую сталь (ᴓ16–18) которые вбивают в землю на глубину 3 м. После чего данные электроды сваривают между собой с помощью полосы (4х40 мм) и выводят вышеуказанную полосу к месту подключения общей системы заземления дома.

Схема контура заземления для частного дома или дачи

На сегодняшний день существует 2 основных типа контура заземления:

  1. Замкнутый в виде равностороннего треугольника.
  2. Линейный.

Поскольку линейный контур заземления имеет существенный недостаток — при сильной коррозии соединителя между электродами часть контура будет попросту не способна отводить потенциал от электрооборудования и тем самым основное функциональное предназначение контура не будет выполнятся. По этой причине монтаж данного контура не будет рассмотрен в данной статье.

Конструктивно контур заземления своими руками выполняется в виде равностороннего треугольника с длинной стороны 3 м. Оптимальное расстояние от контура заземления до фундамента составляет 1 м.

Как было сказано ранее, вершинами данного треугольника служит либо уголок 50х50х5, либо круглая арматура с сечением 16–18 мм (далее «электроды»). Электроды перед забиванием в землю с помощью кувалды либо какого-либо другого инструмента, предварительно необходимо заострить, поскольку в противном случае Вы не сможете забить его на глубину в 3 м.

После забивания на необходимую глубину электродов, по контуру полученного треугольника необходимо снять слой грунта в 30–50 см. Это необходимо для того, чтоб в дальнейшем упростить сваривание электродов между собой. Сваривание заземлителей между собой выполняется с помощью обычной полосы 40х4 мм.

После сваривание электродов, на фундамент здания в одном или нескольких местах выводится полоса 40х4 с приваренным болтом М12 или М14 с гайками и шайбами к которой затем производится подключение заземляющего проводника (в большинстве случаев желто-зеленого цвета) который является одной жилой вводного кабеля ВВГнг (ПВСнг) 3х6, ВВГнг (ПВСнг) 3х10.

Если же в доме предусмотрена 3-х фазная система запитки, то вводной кабель может быть (ПВСнг) 5х6, ВВГнг (ПВСнг) 5х10, в котором 3 жили — это фазы «А», «B», «С», нулевая жила синего цвета «N» и заземляющий проводник «G» желто-зеленого цвета.

Хитрости при монтаже контура заземления

При вводе объекта в эксплуатацию, очень часто возникают случаи, когда при проверке полученного контура заземления специализированной электротехнической лабораторией значение сопротивления выше 4 Ом. Это может быть вызвано высоким сопротивлением грунта или несоблюдением требований запроектированного заземления.

В таком случае можно развести в ведре воды 2–3 пачки соли и залить полученный раствор в места залегания электродов. Благодаря такой простой манипуляции можно уменьшить значение сопротивления контура заземления до 1–3 Ом.

После ознакомления с теорией рассмотрим практический ответ на вопрос: «как сделать заземление в частном доме своими руками»?

Устройство контура заземления, его виды

Зачастую заземление представляет собой электроды в виде металлических труб, которые соединяются друг с другом прутом из металла и заглубляются в землю. Всю эту конструкцию соединяют с домовым щитом с помощью металлической полосы.

Расстояние от поверхности земли, на которое заглубляются электроды, зависит от того, на какой глубине залегают подземные воды. Чем ближе они к поверхности, тем выше система заземления. При этом ее удаленность от здания должна составлять от 1 до 10 м, не больше и не меньше.

Для обустройства контура заземления в частном доме, в качестве электродов подойдут не только трубы, но и гладкая арматура, стальной уголок, двутавр. При этом они должны иметь форму, позволяющую беспрепятственно забить их в землю, а также площадь сечения, превышающую 15 кв.мм.

Электроды в основном располагают в виде геометрической фигуры. Это может быть квадрат, треугольник, прямоугольник либо просто цепочка. Форма зависит от количества труб, удобства монтажа контура заземления и площади, которую необходимо охватить. В некоторых случаях оборудование располагают по всему периметру дома.

Важно помнить, что систему заземления следует в обязательном порядке располагать глубже уровня промерзания земли. Вполне возможно соорудить контур заземления своими руками из того, что имеется в доме, но легче, конечно, купить в специализированном магазине готовое оборудование

Его минус заключается в достаточно высокой стоимости, а преимущество – в удобстве и долговечности

Вполне возможно соорудить контур заземления своими руками из того, что имеется в доме, но легче, конечно, купить в специализированном магазине готовое оборудование. Его минус заключается в достаточно высокой стоимости, а преимущество – в удобстве и долговечности.

Существует два основных типа контуров заземления:

  • традиционный;
  • глубинный.

В первом случае система изготавливается из электродов, один из которых расположен по горизонтали, а несколько – по вертикали. Первый обычно сделан из стальной полосы, а вторые из арматуры или труб. Все электроды имеют предельно допустимые значения по размеру.

Если заземление обустраивается в жилом доме, то оборудование следует устанавливать там, где меньше всего бывают люди, например, с северной стороны строения, где дольше и чаще бывает тень, а влажность в земле присутствует постоянно.

Минусы традиционного контура заземления:

  • большая трудоемкость и сложность;
  • черная сталь, из которой изготавливают элементы конструкции, подвержена коррозии, которая стремительно развивается во влажной земле;
  • т.к. оборудование находится в верхнем слое почвы, который подвержен влиянию сезонных перепадов температуры, а также влаги и засухи, его параметры иногда становятся недопустимыми.

Глубинный вид заземления избавлен от многих минусов традиционного. Он изготавливается на производстве в виде модульно-штыревой системы. Достоинства:

  • благодаря заводскому изготовлению соответствует всем нормам и требованиям;
  • служит очень долго – несколько десятилетий;
  • благодаря большой глубине забивания электродов, в любую погоду имеет стабильное значение сопротивления растеканию тока;
  • не нуждается в частом наблюдении за состоянием;
  • расчет контура заземления чрезвычайно прост, впрочем, как и монтаж.

По окончании работ нужно проверить, соответствует ли установленное оборудование существующим требованиям. Также необходим замер контура заземления с целью проверки качества всех соединений. Исследование проводят эксперты какой-либо лаборатории, имеющей лицензию, и после дают заключение. На контур заземления, фото которого представлены в статье, заводят паспорт, а также протокол испытания и акт допуска к использованию.

Перед тем как сделать контур заземления необходимо приобрести высококачественные материалы, потому что электроустановка будет надежной только в том случае, если надежен каждый ее элемент.

Установка контура заземления

Способов установки несколько. Новая, но более затратная методика модульно-штырьевого монтажа всем хороша. Но этот способ мы рассмотрим несколько позже. Мы разберем классический монтаж контура заземления.

Сначала проводятся подготовительные работы.

Подготовка к монтажу

Определяемся с местом установки защиты. Лучшим решением будет расположение контура недалеко от здания и со стороны установки распределительного электрощита.

Для обустройства, нам потребуется 50 уголков толщиной полок — 5 мм и полоса шириной — 40 мм. Это основные материалы для изготовления самого контура. Также нам потребуются провода достаточного сечения, для обустройства внутреннего контура заземления и разделения проводки на нулевой провод и проводник земли.

Теперь готовим к работе лопату и начинаем выполнение основного этапа работ.

Монтаж защитного устройства

Копаем треугольную траншею — длиной стороны 3 м, на ширину штыка лопаты и глубиной не менее полуметра. Можно выполнить прямую траншею — длиной не менее 6 м (таким способом оснащаются устройства с недавнего времени). Если делаем по старой методе, в углах равностороннего треугольника кувалдой забиваем заземлители до необходимой глубины. Его нельзя засовывать в готовую скважину, он должен плотно и без зазоров погрузится на глубине не более 3 м.

Надеваем сварочный костюм и маску, готовим аппарат и подвариваем к вертикальным заземлителям горизонтальные электроды, из полосы шириной не менее 40 мм. От нее, к стене здания, по выкопанной траншее проводим полосу или отрезок силового кабеля достаточного сечения. Теперь, заводим в здание и подводим к входящему электрощиту, а от него выполняем заземление внутридомовой системы.

При проведении заземляющего проводника, с помощью силового кабеля, работы выполняют следующим способом: на вертикальный заземлитель, болтом и гайкой с надежным гровером, закрепляем, запакованный в концевой контакт отрезок кабеля. Для выполнения этой работы понадобится:

  • медная шина сечение которой более 10 мм2;

  • алюминиевая, сечением более 16 мм2;
  • металлический проводник более 75 мм2 сечением.

Все места сварки, проверив качество шва, покрываем грунтовкой или растопленной смолой. В месте сварки металл ослаблен из-за высокой температуры при сваривании и сильнее поддается коррозии. Выполнив все завершающие работы, засыпаем траншею. Сначала слоем песка, а потом заполняем вынутым грунтом.

Все основные работы выполнены, теперь нам остается выполнить измерение сопротивления контура заземления.

Замер сопротивления защитного устройства

Выполнять эту работу лучше в летнее или зимнее время. В эти моменты грунт имеет наибольшую величину электрического сопротивления. В разных условиях применения величина может быть различной. Для жилого здания, это значение не должно превышать 30 Ом. Для измерения сопротивления применяют специальные измерители сопротивления «МС- 08» или «М-416». Выполняется с использованием системы пробных электродов.

Выполнение замеров разбито на несколько этапов.

Между контуром и зданием расположен потенциальный зонд на расстоянии не менее 20–ти метров, а второй выносной электрод располагаем на прямой линии с потенциальным электродом и контуром, на расстоянии не более 40 метров. Подключаем напряжение и выполняем замер уровня сопротивления. Выполняем эту операцию несколько раз, приближая выносной кол на расстояние не менее 5 метров. Выполнив эти замеры, определяем сопротивление контура.

Но во всех измерениях, номинальной величиной сопротивления заземления будет наихудший результат выполненных замеров. В любое время года и в различных погодных условиях, значение сопротивления защиты не должно быть выше наибольшей допустимой величины.

После выполнения замеров и определения сопротивления электрического тока цепи защитного устройства, комиссия составляет акт проведения и контрольного измерения заземления здания. В процессе пользования необходимо проверять надежность обтяжки болта на подключении к заземляющему проводнику, а также при очень высокой температуре, не забывайте смачивать места заглубления электродов.

Проведя все работы по монтажу и контрольному замеру, мы получаем безопасное жилое помещение, защищенное от токов короткого замыкания.

Как сделать монтаж контура самостоятельно

Для самостоятельного изготовления контура заземления сначала потребуется выбрать его тип, после чего на основе данного исполнения провести подготовительные работы. Они включают в себя такие обязательные процедуры как выбор места под ЗК, подбор необходимых заготовок-штырей, перемычек и т. п., а также подготовку приямка под заземляющий контур.

Рассмотрим этапы предстоящих работ более подробно.

Выбираем место для монтажа

При выборе участка на придомовой территории, подходящего для обустройства защитного контура, исходят из следующих соображений:

  • он должен располагаться не слишком далеко от дома; это позволит не только сэкономить на соединительной шине за счет ее небольшой длины, но и уменьшить сопротивление цепи стекания тока;
  • грунт в месте обустройства ЗК должен быть достаточно мягким, чтобы можно было вбить в него металлические штыри;
  • качество почвы на участке также влияет на эффективность действия заземления (минимальным сопротивлением обладают суглинки, пластичная глина и торф).

Монтируем конструкцию

Сначала подготавливается небольшой приямок глубиной около 40-50 см, по форме напоминающий треугольник с размерами чуть больше чем каждая из сторон будущей заземляющей конструкции. Все последующие действия проводятся в следующем порядке:

  1. Прежде всего, по углам вбиваются вертикальные заземлители.
  2. Затем их выступающие из грунта концы с отступом примерно на 30 см от поверхности грунта соединяют с заранее подготовленными стальными перемычками с помощью сварки.
  3. После этого к одной из вершин (которая располагается ближе к дому) приваривается стальная полоса сечением не менее 48 кв. мм и подводится как можно ближе к распределительному щитку.
  4. На конце полосы приваривается стальной болт, к которому прикручивается медный проводник сечением не менее 16 кв. мм.
  5. Другой его конец заводится в распределительный щиток и фиксируется в нем на главную заземляющую шину (ГЗШ).

Монтаж контура заземления в форме треугольника
Монтаж линейного контура заземления

На завершающей стадии работ готовая к эксплуатации стальная конструкция засыпается сверху ранее откинутой землей, которая затем хорошо утрамбовывается.

С подробным руководством по монтажу контура заземления Вы можете ознакомиться в статье на нашем сайте.

Проверка устройства

По завершении комплекса монтажных работ, но еще перед тем, как подключить заземление непосредственно к ГЗШ – потребуется проверить его на работоспособность. Существуют хорошо отработанные методики оценки состояния и определение величины сопротивления стеканию тока на землю, учитывающие все составляющие последовательной цепочки (включая переходные контакты).

Под «проверкой» понимается визуальное обследование систем заземления на соответствие следующим требованиям:

  • надежность контактов в местах сочленения элементов ЗУ;
  • отсутствие следов разрушения на открытых частях конструкций и подводящих медных шин;
  • состояние защитной окраски, которую рекомендуется регулярно обновлять, а также наличие маркировки на подводящих проводниках.

Под словом «контроль» понимают периодические испытания заземляющих контуров с целью выявления соответствия их сопротивлений стеканию тока установленным ПУЭ нормам. Согласно требованиям этого документа оно не должно превышать ниже указанных значений.

Согласно требованиям ПУЭ действующие ЗК после их запуска в работу проверяются не реже одного раза в полгода (имеется в виду визуальный осмотр). Обследование, сопровождающееся выборочным вскрытием грунта в подозрительных местах, организуется не реже одного раза за 12 лет.

В заключение отметим, что заземление в частном доме своими руками изготовленное на придомовом участке должно удовлетворять всем требованиям действующих нормативов. Это касается не только правильности выбора и надежности его конструкции, но и таких важных характеристик ЗУ, как сопротивление стеканию тока в землю. Лишь при соблюдении всех этих условий самостоятельно обустроенное заземление в доме с 380 Вольтовой подводкой питающей сети будет выполнять свою защитную функцию. То же самое можно сказать относительно линий питания 220 Вольт.

Основные характеристики ОЗЗ

Одним из наиболее частых видов повреждений на линиях электропередачи является однофазное замыкание на землю (ОЗЗ) — это вид повреждения, при котором одна из фаз трехфазной системы замыкается на землю или на элемент электрически связанный с землей. ОЗЗ является наиболее распространенным видом повреждения, на него приходится порядка 70-90 % всех повреждений в электроэнергетических системах. Протекание физических процессов, вызванных этим повреждением, в значительной мере зависит от режима работы нейтрали данной сети.

В сетях, где используется заземленная нейтраль, замыкание фазы на землю приводит к короткому замыканию. В данном случае ток КЗ протекает через замкнутую цепь, образованную заземлением нейтрали первичного оборудования. Такое повреждение приводит к значительному скачку тока и, как правило, незамедлительно отключается действием РЗ, путем отключения поврежденного участка.

Электрические сети классов напряжения 6-35 кВ работают в режиме с изолированной нейтралью или с нейтралью, заземленной через большое добавочное сопротивление. В этом случае замыкание фазы на землю не приводит к образованию замкнутого контура и возникновению КЗ, а ОЗЗ замыкается через емкости неповрежденных фаз.

Величина этого тока незначительна (достигает порядка 10-30 А) и определяется суммарной емкостью неповрежденных фаз. На рис. 1 показаны схемы 3-х фазной сети в режимах до и после возникновения ОЗЗ.

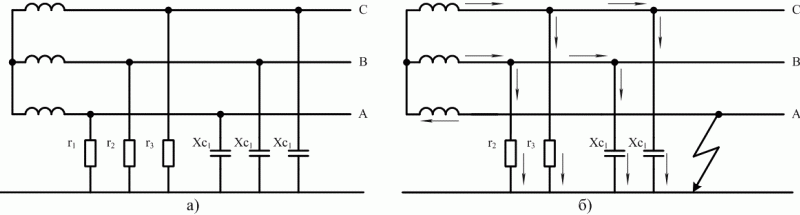

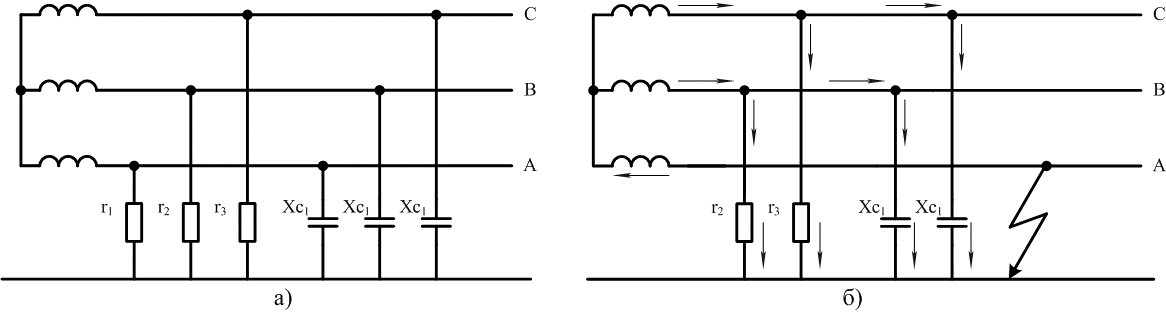

Рисунок 1 – Схема сети с изолированной нейтралью а) в нормальном режиме; б) при ОЗЗ

Такое повреждение не требует немедленного отключения, однако, его длительное воздействие может привести к развитию аварийной ситуации. Однако при ОЗЗ в сетях с изолированной нейтралью происходят процессы, влияющие на режим работы электрической сети в целом.

На рис. 2 представлена векторная диаграмма напряжений.

Рисунок 2 – Векторные диаграммы напряжений а) в нормальном режиме; б) при ОЗЗ

При ОЗЗ происходит нарушение симметрии линейных фазных напряжений, напряжение поврежденной фазы снижается практически до 0, а двух “здоровых” фаз поднимаются до уровня линейных. При этом линейные напряжения остаются неизменными.

Подробно об составляющих контура

Выше упоминалось, что заземление состоит из горизонтальных и вертикальных компонентов. По аналогии производят готовые наборы для оперативного устройства контуров заземления. Следуя приложенной инструкции, сооружать заземление из заводских элементов легко и приятно, но дорого.

Вертикальные проводники заземления

В качестве заземляющих вертикальных стержней для самодельного заземления могут использоваться любые длинномерные изделия из черного металлопроката без оцинковки. Данная обработка не нужна для расположенных в земле деталей, она снижает потенциал. Нежелателен арматурный пруток с ребрами, его сложно забивать в грунт. Подойдет квадрат, полоса, швеллер и его двутавровый собрат. Металлопрокат со сложным профилем применим, если предполагается перед монтажом системы пробурить скважины для закладки вертикальных электродов.

Распространенными материалами для изготовления вертикальных проводников являются:

  • труба с толщиной стенки не меньше 3,0мм, рекомендованный диаметр 32мм;
  • уголок с равными или разными полками с предпочтительной толщиной 5мм;
  • круг с диаметром от 10мм.

Оптимальная площадь сечения вертикального электрода 1,6 см². Отталкиваясь от этого размера, следует подбирать материал. Длина заземлителя определяется в соответствии с местной геологической ситуацией. Необходимо углубиться как минимум на полметра ниже уровня сезонного промерзания.

Второе условие, влияющее на длину металлических стержней – водонасыщенность вмещающих пород. Проще говоря, чем ниже грунтовые воды, тем длиннее нужны электроды.

Для того чтобы не мучиться с геологическими характеристиками и расчетами, сведения о глубине закладки заземлителей нужно узнать в местном энергоуправлении у дежурных электриков. Ориентировочные данные помогут в любом случае, т.к. у них есть некоторый расчетный запас эффективности.

Среднестатистический стандарт длины заземлителя варьирует от 2х до 3х метров с полуметровыми вариациями. Благоприятной для сооружения заземления средой являются суглинки, торф, насыщенные водой пески, супеси, трещиноватые обводненные глины. Совершенно самостоятельно устроить заземление в скальных породах нереально, но способы для создания электрозащиты есть. Перед сооружением контура бурятся скважины требующейся глубины. В них и производится установка стержней, а свободное пространство заполняется песком или супесью, перемешанной с солью или предварительно залитой соляным раствором. Приблизительно полпачки на ведро.

При недостаточной электропроводности грунтов на участке в качестве вертикальных заземлителей лучше использовать трубы. В нижней части их нужно произвольно высверлить несколько технологических отверстий. Через трубы с отверстиями можно периодически заливать соляной раствор для уменьшения сопротивления. Соль, безусловно, поможет разрушиться электродам от коррозии, зато заземление достаточно долго будет действовать безупречно. Потом надо будет просто стержни заменить.

Самостоятельные мастера для изготовления электродов чаще всего используют черный стальной металлопрокат. Ведь во главе собственноручных усилий заложена экономия. Отличный, но недешевый материал для вертикальных электродов – сталь с электрохимическим медным покрытием или медь. Заложенные в землю элементы заземления нельзя окрашивать, краска ухудшит электрохимический контакт металла с грунтами.

Заземляющая металлосвязь — горизонтальный проводник

Горизонтальный элемент заземления, объединяющий систему и подводящий ее к щитку, чаще всего выполняют из полосы шириной 40 мм, толщина полосы 4 мм. Используют также круглую сталь, реже уголок или рифленую арматуру. Полоса приваривается к верхнему краю вертикальных заземлителей или крепится болтами. Преимущества у сварки, она надежней. Места сварных и болтовых соединений щедро обрабатываются противокоррозионной битумной мастикой или просто битумом. Соединять обжимным способом подземные элементы заземления нельзя!

Для сооружения горизонтальной составляющей, расположенной под землей, нежелательно менять материал, чтобы при неизбежном увлажнении не формировалась гальваническая пара с ее традиционными коррозионными последствиями. К выведенному из земли горизонтальному компоненту заземления можно присоединить алюминиевый, медный или стальной проводник. Далее проводом для заземления вся система через приваренный болт подключается к шине, а уже от нее подается на каждый из заземляемых приборов по отдельности.
