Конденсационный газовый котел: что это значит, его устройство, плюсы и минусы

Конденсационные котлы – виды

Есть 3 типа конденсационных котлов. Каждый из них имеет уникальные особенности, которые могут соответствовать различным характеристикам и требованиям центрального отопления. К типам конденсационных котлов относятся:

• Комбинированные котлы – предназначены для обеспечения отопления и горячего водоснабжения от одной единицы. Для них характерны компактные размеры, что позволяет сэкономить место. Существуют комбинированные конденсационные котлы со встроенным баком, которые не требуют дополнительных баков и поэтому могут подавать воду по запросу.

• обычные котлы – предназначены для подачи тепла и горячей воды с использованием дополнительного бака холодной и горячей воды

Важно отметить, что горячая вода может подаваться одновременно на несколько кранов. Обычные котлы обычно оснащены электрическим погружным нагревателем для обеспечения резервного питания в случае отказа / потери доступа к горячей воде;

• системные котлы – предназначены для обеспечения отопления и горячего водоснабжения с помощью дополнительного бака горячей воды. В этом случае резервуар для холодной воды не требуется.

Плюсы и минусы

Преимущества конденсационных котлов:

Высокий КПД. Он достигает 108-109%.
Экономия топлива составляет 11%, если сравнивать их с моделями обычных газовых котлов.
Наличие высокотехнологичной горелки. Благодаря ей достигается оптимальное соотношение газа и воздуха. А это делает возможность неполного сгорания газа практически нулевой.
Из дымохода выходит очень малое количество вредных веществ. Они уходят вместе с конденсированной водой.
Возможность подключения теплого пола.
Вода в отопительной системе может охлаждаться до любой температуры. Главное, чтобы она была холоднее 57 °С. Для сравнения стандартные газовые котлы при таком обратном теплоносителе быстро выходят из строя, ведь их теплообменники не имеют защиты от кислот, которые оседают на их стенках с конденсатом. При использовании конденсационного котла теплоноситель на входе и выходе отопительной системы может иметь температуру 70 °С и 50 °С соответственно.
Бесшумность работы.
Простота монтажа и подключения.

Что касается минусов разных моделей конденсационных котлов, то их практически нет. Главным из них является большая цена. Она превышает стоимость обычных газовых моделей в два раза. Также минусом можно назвать более дорогой, связанный с заменой и подключением нового теплообменника, ремонт.

Как правильно выбрать конденсаторный котел для дома?

Дорогая покупка требует тщательного выбора и разумного подхода.

Котлы служат много лет, поэтому лучше обратить внимание на некоторые правила подбора:

Мощность. В этом случае большая мощность не требуется, так как приведет к быстрому износу агрегата. Для расчетов оптимального показателя подойдет простая формула – на 10 м2 требуется 1 кВт тепла. В домах с плохим утеплением, наличием больших окон и для регионов с суровыми зимами показатель нужно увеличить на 30-50%.
Количество контуров. Если конденсационные котлы, принцип работы которых мало отличается от обычного оборудования, оснащены двумя контурами, хозяин получает возможность отопления и ГВС. Один контур будет работать на подогрев теплоносителя, второй – отвечать за раздачу горячей воды.

Расход топлива. Этот показатель зависит от мощности, нагрузки на систему и КПД. Например, котлы в 10 кВт расходуют до 1,12 м3/час газа, а в 30 кВт уже 3,36 м3/час. Самый большой показатель у агрегатов мощностью в 60 кВт – им требуется 6,72 м3/час газа.
Из чего изготовлен теплообменник. Если это силумин (алюминий с кремнием), то прибор будет инертен к химическим веществам, а нержавеющая сталь дешевле, стойко переносит коррозию, термоудары, но не переносит химически агрессивных веществ.
Температура режимов работы. Этот параметр влияет на КПД. Чем ниже нагревание в обратке, тем быстрее происходит процесс конденсации. Например, если температура прямого/обратного контура в 40/30 С, то КПД достигает 108%, а при показателях температуры прямого/обратного контура 90/75 С КПД равен всего 98%.

Наличие системы управления, контроля, блока автоматики. Оборудование установлено во всех котлах, различается только список функций. Тут выбор зависит от предпочтений хозяина, желания управлять прибором дистанционно, задавать ночной/дневной режим работы, прогрев на минимальных температурах и прочее.
Монтаж. Выпускаются котлы напольного и настенного вида. Напольные – это одноконтурные агрегаты с повышенной мощностью (от 100 кВт), могут интегрироваться в любую систему отопления. Настенные – приборы со сниженной мощностью (до 100 кВт), двухконтурные, не требуют обустройства полноценного дымохода, хватит трубы, выведенной через стену на улицу.

Нельзя обойти вопрос цены. Ассортимент оборудования выпускается в трех ценовых сегментах:

Премиум. Сюда входят германские производители, которые предлагают агрегаты стильного дизайна, с бесшумной работой. Приборы изготовлены из высококачественных материалов и с сертификатами экологической безопасности.
Средняя цена. Комфортные и экономичные приборы, в том числе одно-, двухконтурные, настенного и напольного вида. Никакой разницы с люксовыми моделями нет, кроме чуть менее раскрученной марки бренда. Пример – модели марки BAXI.
Бюджетные приборы. Это изделия от корейских, словацких изготовителей, которые адаптированы под условия нашей действительности. Разница с элитными моделями только в упрощенном функционале и минимальном наборе «умных» опций автоматики и управления. Такие котлы отлично переносят скачки давления, перебои с электричеством и поддерживают работу там, где более дорогая автоматика останавливает функциональность котла.

Выбирая котел, не лишним будет обратить внимание на ремонтопригодность, наличие запчастей в широкой продаже и сервисных центров с умелыми сотрудниками

Принцип работы

Конденсационный котел работает таким образом, что первый теплообменник подогревается при сжигании горючего, а второй отбирает тепло у сгоревших газов. Стенки вторичного аппарата концентрируют пар. Но чтобы конденсатный процесс не вызывал коррозии, производители применяют отличные сплавы. Они отбираются по принципу химической стойкости.

Чтобы вторичный контур отопления собирал максимум тепла, используют такие решения, как:

прикрепление дополнительных спиралей;
применение внутренних частей разнообразного сечения;
монтаж конденсирующего теплообменника на возвратном ходу нагревательной системы.

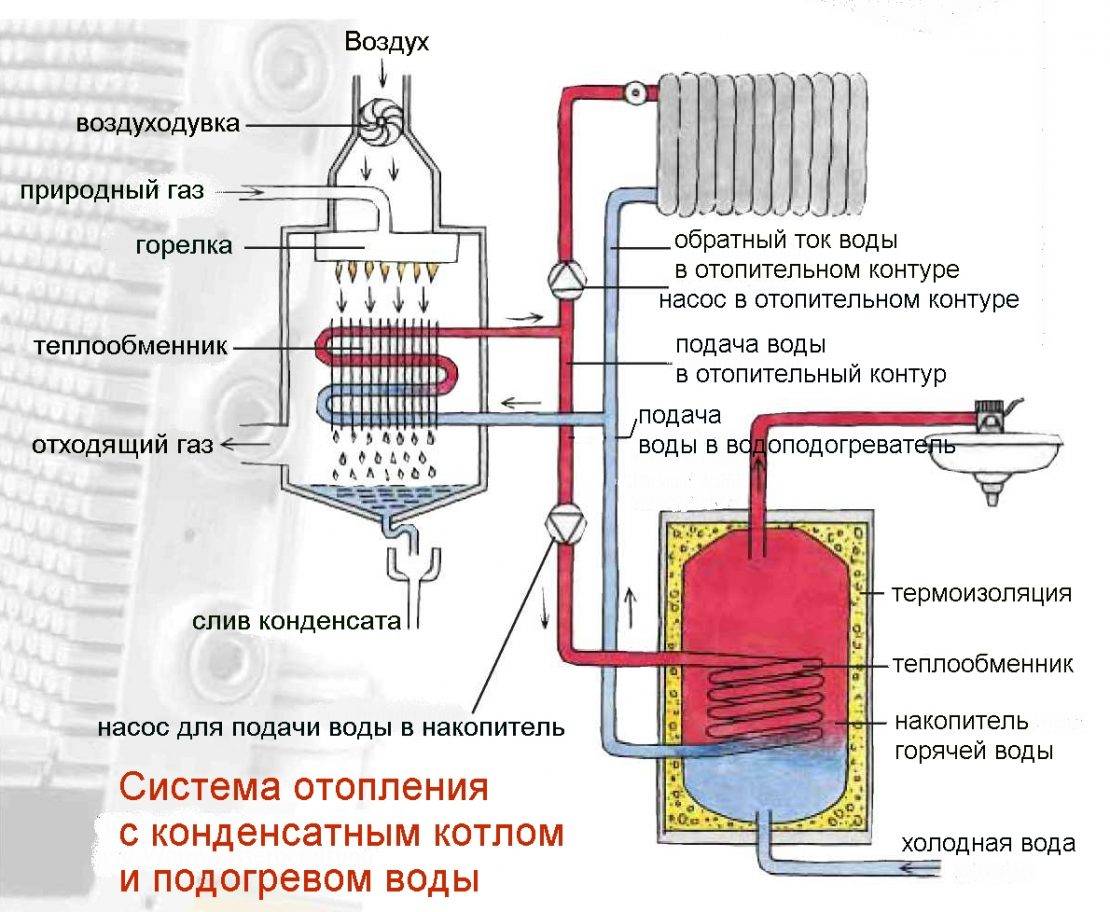

Газовые конденсационные котлы с бойлером позволяют решить проблему горячего водоснабжения даже при использовании отопительных систем, имеющих одноконтурный профиль.

Есть три основных варианта:

встраивание бойлера в сам котел;
добавление внешних резервуаров;
применение бойлеров, работающих по схеме косвенного обогрева.

По статистике встраиваемый бойлер вместимостью 50 л позволяет закрыть потребности семьи из 3 или 4 человека в горячем водоснабжении на 100% без всяких затруднений. Следует учитывать, что наличие резервуара сужает выбор потребителя, нельзя вешать на стену, даже самую крепкую, конструкции объемом свыше 100 л. Бывает так, что котел изначально не оснащен бойлером — или даже оснащен, но работа его недостаточно эффективна. Решением проблемы оказывается монтаж выносных резервуаров. Совместимость с ними обеспечена практически у всех настенных газовых аппаратов.

Патрубки и насосы, обеспечивающие циркуляцию, в такой системе должны быть предназначены отдельно для отопления и для горячего водоснабжения. Общая емкость резервуара подбирается сообразно мощности котлов. Если она недостаточно велика, прогрев жидкости займет очень много времени или вовсе не выйдет на необходимую величину. Стандартный подход при заводской настройке автоматики котлов подразумевает первенство отопительного вектора. Как только теплоноситель охлаждается чрезмерно, датчик обнаруживает это и запускает подогревающий блок.

Чтобы горячая вода все время оставалась на одном и том же уровне температуры, котлы с бойлером оснащаются внутренним ТЭНом. Контроллер зависит от электрического питания и направляется автоматикой самого котла. Довольно интересный вопрос — получится ли применить бойлеры для обогрева.

Теоретически это возможно, однако есть целый ряд подводных камней.

Большинство накопителей оснащается нагревателями всего на 1500 Вт. Этого хватит на прогрев 10 кв. м, но только при солидном утеплении и не слишком сильных ветрах, морозах.
ТЭН, работая постоянно, значительно увеличит общее потребление электроэнергии.
Протолкнуть воду по системе можно при помощи стандартной обвязки, но она не способна компенсировать слабость центрального звена.

Следует заметить, что конденсационные котлы бывают не только газовыми, но и дизельными; подобные конструкции выпускают даже многие именитые производители. Обещанный КПД несколько ниже, чем у работающих на газе аппаратов, однако и 98% – это чрезвычайно хороший показатель. Viessmann Vitorondens 222-F и 200-T — яркие примеры таких систем. Теплообменник производится из нержавеющих марок стали. В системах используется горелка универсального типа, способная применять какой угодно вид жидкого горючего.

Малый выброс вредных веществ обусловлен подготовкой смеси топлива и воздуха в идеальных пропорциях. Разработчики сумели оснастить эти аппараты комфортным управляющим блоком и сенсорным оборудованием. Источники тепла могут быть даже встроены в совершенно отлаженную отопительную систему. Современные конденсационные котлы оборудуются почти всегда особыми кожухами, которые дополнительно понижают шум. Их можно использовать благодаря этому даже в непосредственной близости от жилого пространства.

Теплообменники котлов HORTEK

Принципиальным решением для всех перечисленных котлов является использование теплообменников только из кислотоустойчивой нержавеющий стали AISI 316. С точки зрения конструктива все теплообменники представляют собой набор гладких трубок, сообщающихся через коллекторы. Данное решение позволило обеспечить высокую устойчивость к загрязнениям как по стороне теплоносителя так и по стороне дымовых газов. Кроме того, распределение потоков в теплообменнике рассчитано на высокие скорости теплоносителя, что дополнительно повышает устойчивость к засорению. Благодаря данным факторам эффективность котлов с такими теплообменниками остается на постоянном уровне на протяжении всего срока службы.

Горелка Premix

Горелка так же является важным компонентом любого котла, в том числе конденсационного. Список задач, за которые она отвечает:

Обеспечение точных пропорций смешения топлива с окислителем (воздухом).
Качественное перемешивание газовых составляющих.
Обеспечение экологичности горения.

Первые два пункта необходимы для повышения полноты сгорания топлива и, соответственно, общего КПД котла. Подробно разберем их ниже.

В третьем пункте, в конечном счете, подразумевается снижение выбросов вредных веществ в атмосферу. В горелках современных конденсационных котлов это достигается за счет сравнительно малых температур горения, что снижает количество образующихся соединений азота и серы. Для достижения необходимых показателей по мощности при снижении температуры площадь пламени в таких горелках обычно достаточно велика.

Наиболее распространены два варианта организации поверхности для горения. Цилиндрическая: И плоская:


цилиндрическая горелка premix	плоская горелка premix

Увеличение поверхности горения так же обеспечивает большую площадь инфракрасного излучения при работе горелки на малой модуляции мощности.

Сам материал поверхности представляет собой ячеистую структуру из металла либо керамики.

Ячеистость обеспечивает дополнительное перемешивание газа с воздухом. Но основное смешение и контроль его пропорций в современных котлах происходит до горелки — в узле “газовый клапан/вентилятор/трубка Вентури”. Его схематичное изображение представлено ниже.

Подобные системы носят общее название “Premix”, то есть система с предварительным смешением. Точное поддержание пропорции воздух-газ обеспечивается за счет приблизительно равных давлений в точке смешения. Причем эта пропорция поддерживается в широком диапазоне расходов смеси и модуляции котла.

Таким образом общую схему можно описать по пунктам:

Вентилятор создает высокую тягу, обеспечивая точный расход воздуха в соответствии с требуемой мощностью.
Трубка Вентури обеспечивает выравнивание давлений газа и воздуха в точке смешения.
Газовый клапан поддерживает оптимальную пропорцию газ-воздух в широком диапазоне скоростей вентилятора.
Полученная газовоздушная смесь поступает на поверхность горелки, где происходит дополнительное перемешивание.
Смесь поступает в область горения. Причем горение происходит с температурой, достаточно низкой для обеспечения низких выбросов вредных веществ, но при это с высокой суммарной мощностью.

Подводя итог, можно сказать, что конструкция конденсационного котла и принцип его работы не так и сложен. Однако, каждый отдельный элемент требует большого внимания при проектировании. Правильный выбор материала теплообменника, его геометрия, надежные компоненты газово-воздушного тракта — залог эффективной работы и долговечности котла. По сравнению с любым традиционным котлом, конденсационный обеспечивает большие КПД во всех режимах работы. Теплообменник изготовленный из нержавеющей стали обеспечивает долгий срок службы оборудования (вплоть до 50-ти лет) без снижения эффективности при любом качестве топлива и теплоносителя.

Рассмотрим, как описанные выше принципы и технические решения используются в газовых конденсационных котлах HORTEK.

Спектр котлов HORTEK составляют три линейки оборудования:

HORTEK Q — бытовые настенные котлы мощностью 25-60 кВт с вариантами исполнения со встроенным бойлером ГВС

HORTEK XL — настенные котлы промышленной серии 60-120 кВт с возможностью установки в каскад до 960 кВт

HORTEK HL — напольные котлы промышленной серии до 910 кВт с возможностью установки в каскад.

Образование конденсата

Полученный конденсат уже не является чистой H20, а представляет собой смесь из различных неорганических кислот с относительно невысокой концентрацией. Однако из-за постоянного повышения температуры внутренних узлов его относят к агрессивным составам. Чтобы предотвратить развитие деформации из-за воздействия конденсатов, конструкции котлов изготовляют из кислотостойких материалов. В их качестве может использоваться:

нержавеющая сталь;
симулин (алюминиево-кремниевый сплав).

Конденсация пара должна происходить только во вторичном теплообменнике. Если она пойдет дальше, в дымоход, это снизит тепловой потенциал установки, а также негативно повлияет на материал трубы. Из-за этого для производства дымоходов тоже принято использовать нержавейку или пластик, а отдельные горизонтальные узлы помещают под небольшим углом, чтобы конденсат сливался обратно в котел, а не выходил наружу

Важно понимать, что газы, которые выходят из конденсатника, остужены до невероятно низких температур, а все, что не перешло в состояние конденсации в котле, начнет конденсироваться непосредственно в дымоходе

В разную пору года и суток от котловой установки требуется определенный объем тепла, который регулируется горелкой. Этот элемент может быть как модулируемый, поддерживающий плавное изменение мощности, так и немоделируемый, у которого показатели мощности фиксированы в определенном диапазоне. Последний вариант подразумевает регулировку частоты включения горелки исходя из предпочтений хозяина. Однако в современных котлах для жилых помещений задействуются моделируемые горелки.

Получив общее представление об кондиционных котлах отопления, принципе их действия, а также типах горелок, можно более серьезно подходить к вопросу приобретения системы и последующего монтажа. Но в большинстве случаев базовой информации не хватает, чтобы убедиться, что предстоящий выбор оправдает себя. Поэтому многие люди желают подробно изучить основные преимущества и недостатки конденсационных котлов.

Лучший газовый котёл

Этот вопрос мне задают 90% заказчиков. Женя, какой котёл лучше ставить, может у тебя есть свой рейтинг?

Есть, мы даже видео сделали: 5 лучших настенных газовых котлов.

Проблема в том, что это наш рейтинг подходит для нашего региона. Я считаю, что самый лучший газовый котёл это Viessmann Vitopend 100 и конденсационный Viessmann Vitodens 050.

Но если в вашем регионе не обслуживаются котлы Viessmann, то для вас они будут худшими. Кто его будет ремонтировать, если он сломается? Где искать запчасти?

Лучшим будет тот котёл, на который можно без проблем купить запчасти. И в любое время найти мастера. Если нет знакомых мастеров, ставьте те котлы, которые обслуживает ваш горгаз.

Топ 5 конденсационных газовых котлов по рейтингу

Предпочтительный газовый конденсационный котлоагрегат такой, который отвечает насущным потребностям собственника дома по объемам выработки тепловой энергии, оборудован современной автоматикой для экономной и безопасной эксплуатации и имеет доступную цену.

Важно отметить, что понятием «низкой цены», конденсационные котлоагрегаты не обладают, они изначально имеют высокую стоимость из-за применения высокопрочных материалов.

BAXI LUNA Platinum+ 1.32

Это газовый конденсационный напольный котел от итальянского известного изготовителя. Котлоагрегат одноконтурный, рассчитанный исключительно для отопления.

Преимущества модификации:

Сверхвысокий КПД – 105,7 %.
Площадь нагрева до 350 м2.
Теплопроизводительность – 35 кВт.
Низкий удельный расход топлива, максимальный расход газа не выше 3.49 м3/час.
Универсальность по топливу, работает с любыми видами газа — магистральный/сжиженный.
Полнофункциональная защита.
Предварительная очистка конденсата.
Предварительная очистка питательной вода — встроенный фильтр.
Цена: 83420 руб.

Недостатки напольного конденсационного котла Baxi:

работает только с низкотемпературными теплоносителями в системе «теплый пол»;
высокая стоимость;
реализуется только под заказ, длительный период доставки.

Buderus Logamax plus GB062-24 KD

Также конденсационный котел немецкой компании. Модель с теплопроизводительностью 24 кВт предназначенная для отопления жилых домов.

Преимущества модификации конденсационных котлов Buderus:

Сверхвысокий КПД – 103,0 %.
Площадь нагрева до 250 м2.
Теплопроизводительность – 24 кВт.
Низкий удельные расходы топлива, максимальный расход газа не выше 3.18 м3/час.
Высококачественные конструкционные материала, долговечность работы котла.
Высокий уровень автоматизации и контроля работоспособности узлов установки.
Цена: 63700 руб.

Недостатки котлоагрегата – высокая стоимость котла и ремонтных работ.

Bosch Condens 2500W WBC 24-1

Турецкий двухконтурный газовый котел с мощностью по отоплению – 24 кВт.

Преимущества модификации:

Сверхвысокий КПД – 110,0 %.
Площадь нагрева до 192 м2.
Теплопроизводительность по отоплению – 24 кВт.
Низкий удельные расходы топлива, максимальный расход газа не выше 3.18 м3/час.
Высококачественные конструкционные материалы, долговечность работы котла.
Высокий уровень автоматизации и контроля теплотехнических процессов.
Расширительный бак – 6л.
Цена: 89670 руб.

Недостатки конденсационного котла Bosch:

недоступность для работы на сжиженном газе;
высокая стоимость котла и ремонтных работ.

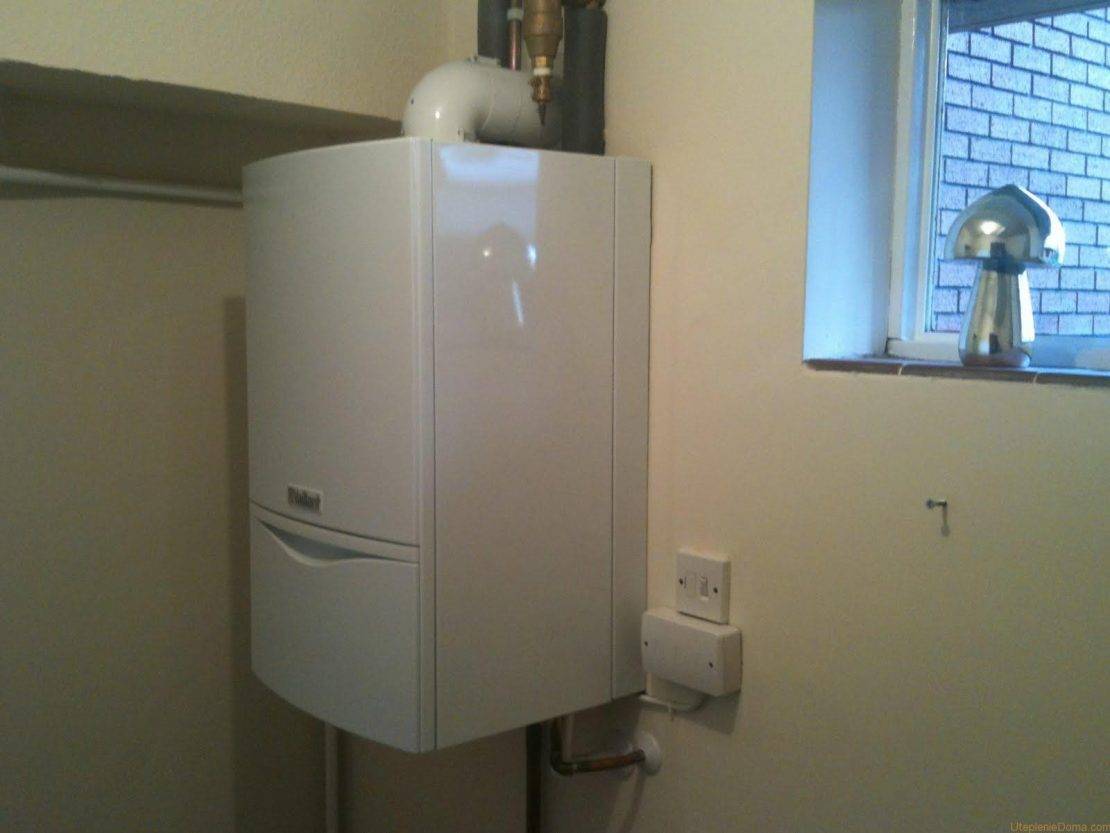

Vaillant ecoTEC plus VU INT IV 246/5-5

Немецкий бренд Vaillant – лидер в производстве бытовых отопительных котлоагрегатов, выпускает одноконтурную конденсационную модель ecoTEC plus VU INT IV 246/5-5 со стальным теплообменным аппаратом. Котел, рассчитан для нагрева жилых и общественных помещений до 200 кв.м.

Преимущества котла Vaillant:

Сверхвысокий КПД – 108,0 %.
Площадь нагрева до 200 м2.
Теплопроизводительность по отоплению – 20 кВт.
Низкий удельный расход топлива, максимальный расход газа не выше 2.6 м3/час.
Высококачественные конструкционные материала, долговечность работы котла.
Дистанционное управление.
Высокий уровень автоматизации и контроля работоспособности узлов установк
Расширительный бак – 10 л.
Цена: 62270 руб.

Недостатки котлоагрегата -высокая стоимость котла и ремонтных работ.

Viessmann Vitodens 100-W B1HC043

Еще один немецкий одноконтурный конденсационный котлоагрегат. Мощная модель — развивает до 35 кВт и способна обогревать 350 кв.м.

Котел Viessmann Vitodens. Источник фото: ferencziepuletgepeszet.hu

Преимущества котла Viessmann:

Сверхвысокий КПД – 108,7 %.
Площадь нагрева до 350 м2.
Теплопроизводительность по отоплению – 35 кВт.
Низкий удельные расходы топлива, максимальный расход газа не выше 3.46 м3/час.
Высококачественные конструкционные материала, долговечность работы котла.
Дистанционное управление.
Высокий уровень автоматизации и контроля процессов горения.
Цена: 105806 руб.

Недостатки котлоагрегата – высокая стоимость котла и ремонтных работ.

Что такое конденсаторные котлы?

Вид оборудования представляет собой видоизмененный газовый котел конвекционного типа. Энергоносителем выступает газ, поступающий по централизованному трубопроводу или баллонный. Отличие в том, что газовые конденсационные котлы отопления используют все виды тепловой энергии – открытую и закрытую. Открытая образуется при сгорании газа, закрытая – энергия нагретого конденсата.

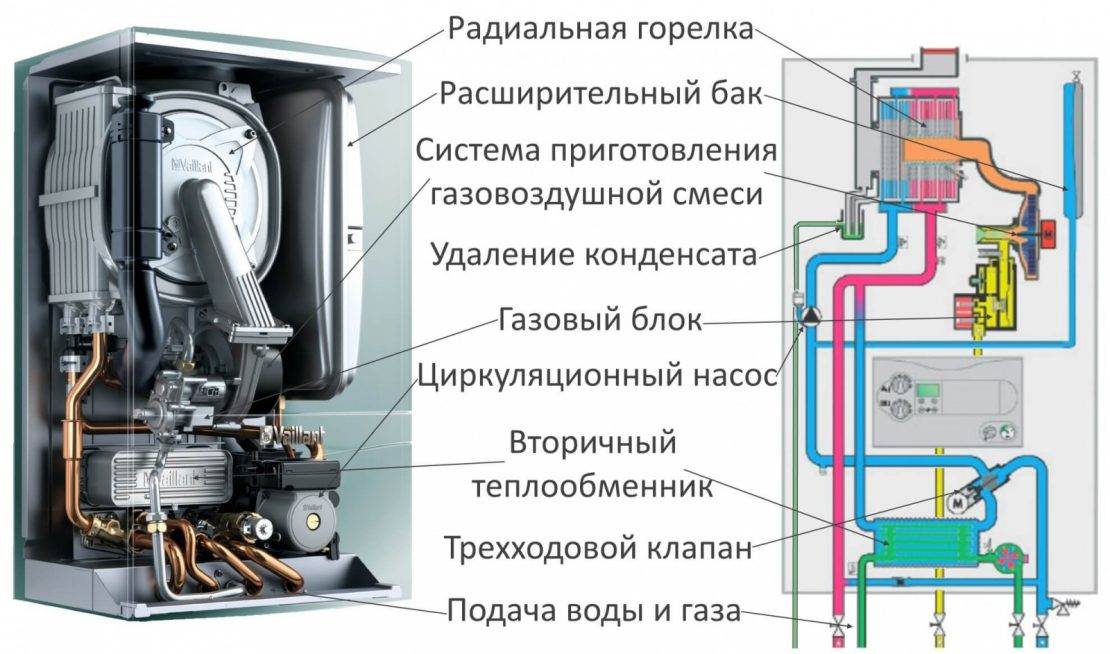

Конструктивно котлы состоят из следующих деталей:

Газовая горелка, размещенная в камере сгорания закрытого типа.
Теплообменник. Цилиндрическая форма элемента быстрее прогревает воду за счет увеличенной площади соприкосновения.
Емкость для сбора конденсата, куда транспортируется теплоноситель после охлаждения отводимых масс воздуха. Парообразная субстанция отдает тепло жидкости, затем через специальное устройство слива конденсат попадает в емкость.

Принцип работы котлов, их достоинства и недостатки

Теплообменник агрегатов служит для перехода субстанции из газового состояния в конденсат. В процессе высвобождается большое количество тепловой энергии, собираемой для прогрева теплоносителя. КПД оборудования 109% – это выше, чем у любого другого устройства.

Высокий КПД объясняется принципом работы. В стандартных газовых котлах используется тепло от сжигаемого газа, в теплообменнике поток жидкости остывает до +140 С, пониженные температуры уменьшают тягу, вызывают образование конденсата, который может служить причиной появления ржавчины на металлических деталях. Поэтому тепловая энергия от выпадающего конденсата не используется, а конденсатные котлы отбирают все тепло, за счет чего повышается КПД.

Для забора теплоэнергии оборудование имеет два теплообменника. Первый работает по стандартной схеме – пропускает тепловые потоки без охлаждения ниже точки росы, второй охлаждает продукты сгорания ниже точки росы, попутно забирая тепловую энергию. Таким образом, водяной пар оседает на стенках второго теплообменного элемента, передает всю энергию воды.

Получается, что конденсатный котел – один из самых экономичных видов отопительных приборов с высоким КПД, за счет чего тепло сохраняется в помещении достаточно долго. Специальные горелки работают так, что топливо сгорает полностью, количество выбросов самое минимальное.

К достоинствам отопительных приборов относят:

облегченный вес;
компактность;
низкий уровень шума;
минимальную вибрацию при работе;
возможность каскадной установки оборудования;
экономичность – за сезон затраты на топливо снижаются на 35%;
экологичность за счет полного сгорания энергоносителя, использования всей тепловой энергии.

Что касается недостатков, то он один – оборудование стоит дорого, примерно на 30-80% больше, чем стандартные газовые котлы. Однако при соблюдении условий эксплуатации агрегаты прослужат достаточно долго, вложения за счет уменьшения затрат на топливо окупаются примерно за 2-3 сезона.

Особенности работы приборов:

Большое количество конденсата, который нужно утилизировать. В течение 24 часов котел мощностью до 35 кВт вырабатывает до 30 л воды. Сливать в септик без нейтрализации такую воду нельзя, система нуждается в установке нейтрализующего оборудования.
Сниженная температура прогрева комнаты. Стандартные отопительные приборы показывают разницу температуры между трубопроводом подачи и обратного тока воды в 75 С и 55 С, а конденсационные модели всего 55 С и 35 С. Такого прогрева недостаточно, может потребоваться дополнительная система, например, контуры теплых полов или врезка большего количества радиаторов.

Принцип работы конденсационных газовых котлов отопления
