Разновидности моделей отопительных котлов Висман

Газовые котлы Viessmann Vitopend 100-W

Настенные газовые котлы Viessmann Vitopend 100-W представляют собой серию агрегатов, предназначенных для обогрева помещений малой и средней площади. Оптимальным вариантом использования являются квартиры, жилые дома, офисные, коммерческие или общественные помещения площадью до 340 м2.

Особенность этой серии состоит в сравнительно низкой стоимости при полноценном функционале и возможностях котлов.

Имеется возможность подключения внешнего температурного датчика, обеспечивающего регулировку режима работы в зависимости от температуры воздуха на улице. Есть возможность самостоятельного нагрева горячей бытовой воды, или подключение внешнего бойлера, при необходимости.

В составе электроники котла имеется встроенный таймер, с помощью которого можно программировать работу установки на неделю вперед. Низкий уровень шума и отсутствие посторонних запахов делают использование котлов в жилых помещениях безопасным и комфортным.

Модельный ряд

Перед покупкой определитесь с моделью. Ассортимент модельного ряда огромен, что удовлетворит любого клиента.

Налажен выпуск не только напольных котлов, а и настенных. Они имеют свои оригинальные модели. Выбор зависит от необходимой мощности и личных предпочтений покупателя.

Например, хороший выбор мощностей, высокая экономичность больше относятся к газовым напольным котлам. К ним причисляются следующие модели: Vitola, Vitoplex, Vitogas, Vitocrossal и Vitorond.

Настенные приборы достаточно компактные, что удобно для маленьких помещений. К ним в комплект входят установочные элементы. По стоимости они дешевле напольных котлов. Настенные аппараты представлены следующими моделями:

1. Viessmann Vitopend 100-W.
2. Viessmann Vitodens 100 (200)-W. Мощность газового котла Висман достигает 35 кВт, двухконтурный прибор имеет характеристики КПД выше, чем у традиционных устройств.

В Европе чаще используют вторую модель – конденсационную. Она стоит дороже обычных котлов, поэтому в России не особо популярна, хотя имеет высокий показатель КПД – больше 100 %, и производится непосредственно в Германии.

Вам будет интересно >> Описание двухконтурного газового настенного котла Baxi

В странах СНГ и на территории России, популярней серия Viessmann Vitopend 100-W. Настенные модели обладают стандартным КПД – 90 %, доступной стоимостью – от 700 евро.

Производится эта серия в Восточной Европе и Турции. Существует пара видовых вариантов:

1. одноконтурные (мощность 24, 30 кВт);
2. двухконтурные 22-30кВт (например, средняя мощность котла газового двухконтурного настенного Viessmann 24 кВт).

Классификация газовых котлов

Газовый котел Vaillant atmoVIT exclusiv VK INT 424 / 8-Е

Модельный ряд газовых котлов торговой марки «Вайлант» отличается большим разнообразием. Чтобы правильно подобрать отопительный прибор, отвечающий все требованиям заказчиков, их классифицируют по назначению и способу установки.

По назначению газовые котлы делятся на две группы – одно- и двухконтурные. При этом одноконтурные котлы (модели VU) предназначены только для отопления, а двухконтурные (модели VUW) кроме отопления обеспечивают еще и горячее водоснабжение. По способу установки оборудование делят на напольное и настенное.

Напольный котел Вайлант используется для обогрева домов большой площади. Как правило, для него необходимо оборудовать отдельное помещение. В этой категории компания предлагает потребителям три варианта исполнения, мощность которых находится в диапазоне:

• ..56 кВт — atmoVIT;
• ..47 кВт — atmoVIT exclusiv;
• ..157 кВт — atmoCRAFT.

Базовый двухконтурный котел atmoTEC pro VUW

Основополагающие детали этих моделей изготовлены из чугуна, что значительно повышает их надежность и увеличивает срок эксплуатации. Подача воздуха в них и отвод продуктов горения обеспечивается за счет использования открытой камеры сгорания с естественной тягой (система atmoTEC), о чем свидетельствует аббревиатура atmo. Котлы atmoVIT exclisiv и atmoCRAFT оснащены двухступенчатыми горелками, что способствует уменьшению их естественного износа: одна ступень работает постоянно, а другая — подключается в тех случаях, когда нужно подогреть большее количество воды.

Среди котлов настенного типа имеются модели, в которых подача воздуха и отвод продуктов горения осуществляется за счет естественной тяги либо принудительно (закрытая камера сгорания) при помощи вентилятора (система turboTEC). В номенклатуре настенных моделей представлены как одноконтурные, так и двухконтурные. При этом мощность настенных котлов составляет:

• 24 кВт — базовый двухконтурный котел atmoTEC pro VUW, а у его модификаций типа atmoTEC plus VUW — 20, 24 и 28 кВт;
• 24 и 28 кВт — одноконтурные котлы atmoTEC plus VU;
• 24 кВт — базовый двухконтурный котел turboTEC pro VUW, а у его модификаций типа turboTEC plus VUW — от 20 до 36 кВт;
• от 12 до 36 кВт — одноконтурные котлы turboTEC plus VU.

Vaillant ecoCRAFT exclusiv VKK 806/3-E

Интерес представляет также линейка конденсационных (система ecoTEC) котлов повышенной мощности, среди которых также есть модели напольного и настенного типа. Их энергоэффективная технология, по сравнению с традиционным турбированным котлом, снижает расход газа на 15%. Номенклатура конденсационных моделей Vaillant включает в свой состав:

Напольные котлы мощностью:

• от 82 до 288 кВт — ecoCRAFT exclusivVKK;
• от 23 до 65 кВт — ecoVIT exclusivVKK;
• 25 и 30 кВт — ecoCOMPACT VSC INT.

Vaillant ecoTEC plus VU OE 466/4-5 H 46,4 кВт

Настенные котлы мощностью:

• 80, 100 и 120 кВт — ecoTEC plus VU OE;
• 48 и 65 кВт — ecoTEC plus VU OE;
• 23, 28 и 35 кВт — ecoTEC pro VUW;
• 16, 24, 30, 34, 38 кВт — ecoTEC plus VU;
• 24, 30 и 35 кВт — ecoTEC plus VUW;
• 24 и 28 кВт — ecoTEC pure VUW.

Особенности

Высококачественная система защиты обеспечивает отключение котла при отсутствии тяги

Газовые котлы Vaillant от своих аналогов отличаются в первую очередь высокой надежностью, обеспечивают которую высококачественные системы защиты, среди которых:

• непрерывная защита от замерзания;
• защита переключающего ходового вентиля и насоса от заклинивания при длительном простое;
• стабилизация работы горелки при изменении давления газа;
• отключение котла при отсутствии тяги.

Все приборы оснащены устройством электронного розжига, а также системами поиска неисправностей (светодиодная индикация) или самодиагностики (индикация на ЖК-дисплее).

Как устанавливается котел газовый «Висман»?

Перед монтажом необходимо выбрать подходящее место, которое обеспечит агрегату стабильность положения и отсутствие вибрационного эффекта

Важно учитывать, что в процессе работы на корпус котла не должны оказываться тепловые воздействия со стороны. Это же касается и холодильного оборудования

В случае с настенными конструкциями фиксация осуществляется на базе комплектного модуля. Это своего рода профильный каркас, через технические отверстия в котором осуществляется крепление к стене метизами. Далее котел Viessmann интегрируется в модуль установки и закрепляется наборными скобами или зажимами – конкретный способ фиксации зависит от модели. Что касается напольных агрегатов, то они устанавливаются на базе напольного поддона. Его можно приобрести в качестве опционального дополнения, а можно изготовить самостоятельно. Крепление реализуется через отверстия в самом корпусе котла, который соединяется с поддоном.

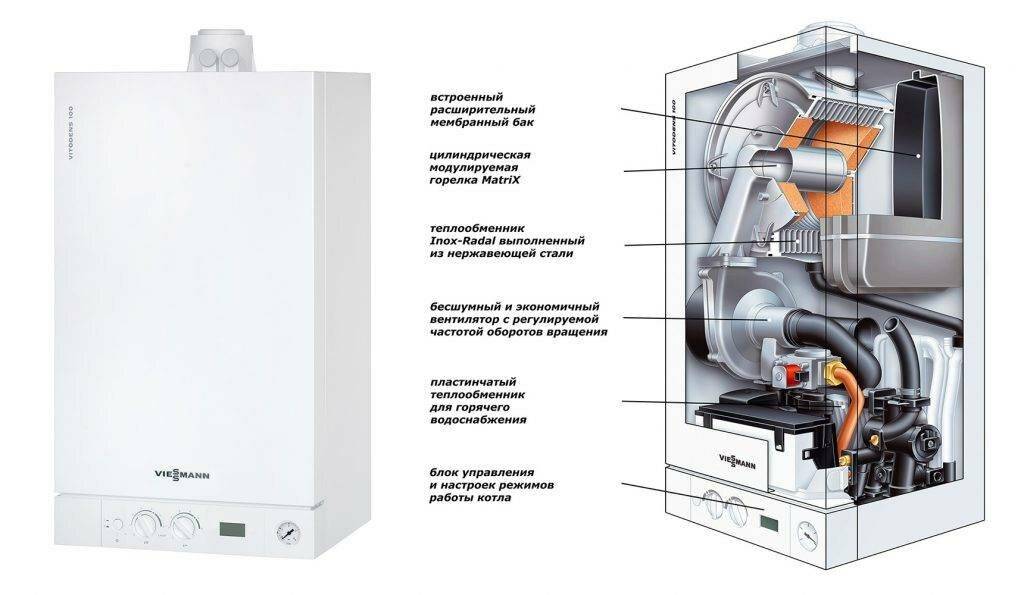

Устройство

Все двухконтурные модели изготавливаются из высокопрочных материалов. Теплообменник, газовая горелка и корпус производится из качественной нержавеющей стали, способной выдерживать перепады температур и давления. Это — основные элементы конструкции котлов.

Кроме них в состав узлов агрегата входят:

• Вторичный пластинчатый теплообменник из нержавейки.
• Расширительный бак.
• Циркуляционный насос.
• Вентилятор турбонаддува (для моделей с закрытой камерой сгорания).
• Трехходовой кран.
• Газовый клапан.
• Плата управления с наружной панелью и дисплеем.
• Система самодиагностики (датчики, установленные на всех деталях и соединенные с платой управления).

Теплоноситель поступает в первичный теплообменник и получает там максимальную температуру. На выходе он попадает во вторичный пластинчатый теплообменник, где частично отдает тепловую энергию на нагрев ГВС.

Затем, в трехходовом кране он смешивается с более холодной обраткой и получает необходимую температуру для подачи в отопительный контур.

В конденсационных моделях все работает так же, только перед поступлением в первичный теплообменник жидкость частично подогревается в конденсационной камере, что позволяет снизить уровень нагрева и уменьшить расход газа.

Отличия и особенности

Отличия и особенности двухконтурных котлов рассмотрим на примере Viessmann Vitopend 100-W.

Турбированные котлы, на сегодня самые востребованные, состоят из:

1. турбины;
2. первичного медного теплообменника;
3. камеры сгорания;
4. газовой горелки;
5. гидроузла AquaBloc с соединениями Multi-Stecksystem;
6. управленческого блока;
7. расширительного бака.

Данная модель отличается двумя теплообменниками: первый изготовлен из меди, второй – из нержавеющей стали (для подогрева воды).

Встроенный насос Grundfos (Германия) поднимает воду на высоту около 6 м. Мембранный расширительный бак в 2 модификациях: объем, составляющий 6 и 10 л (мощность, соответственно, 24 и 30 кВт).

Гидравлика изготовлена из высококачественных композитных материалов, произведена в Европе.

За счет модулирующей горелки автомат, котлы Vitopend регулируют, контролируют температуру теплоносителя и поддерживают показатели горячей воды. Самодиагностическая система, вмонтированная в обогревательный аппарат, стоит на страже от перегрева и замерзания прибора.

Двухконтурный газовый котел Viessmann Vitopend 100-W оснащен встроенной погодозависимой автоматикой. При дополнительной покупке и установке датчика температуры за окном он будет учитывать даже незначительные температурные колебания.

Помимо этого, есть возможность установить комнатный термостат, чтобы поддерживать нужную температуру в доме. Виссманн производит разные типы термостатов, которые имеют общее название Vitotrol:

• механический;
• программируемый;
• с цифровым экраном;
• с приемником и переносным радиопередатчиком.

А для того, чтобы подключить систему обогрева пола, фирмой был специально разработан уникальный комплект, состоящий из:

1. циркуляционного насоса;
2. смесительного клапана;
3. термоголовки с переносным датчиком;
4. элемента медной подводящей арматуры.

Этот комплект постоянно держит температурный режим на заданном уровне, не дает возникнуть конденсату непосредственно в котле.

Первый этап, предшествующий подключению — монтаж

Согласно инструкции, гидравлическая обвязка котла должна осуществляться ещё на этапе выполнения отделочных работ. Затем выполняется проверка уровня плотность всех используемых вами гидравлических соединений, а также окончательная установка самого отопительного прибора от компании Висман.

Для упрощения обслуживания систем используются специальные монтажные приспособления, разработанные немецкими специалистами:

· монтажная рама, обеспечивающая надёжное крепление настенных (подвесных) моделей. Данное решение позволяет избежать необходимости переделки существующей трубной разводки;

· арматурные крышки, закрывающие и защищающие открытую подводку;

· навесная планка, упрощающая закрепление котла на стене.

Подробная инструкция, прилагаемая к отопительной технике Виссманн, гарантирует вам точное выполнение всех этапов монтажа. Тем самым обеспечивается долговечность техники, простота её дальнейшей эксплуатации и обслуживания.

Описание двухконтурного котла Viessman

Обладая рядом достоинств, имея достаточный ассортимент продукции, газовые котлы немецкой компании становятся все популярнее в России.

В последнее время фирма делает ставку на настенные газовые котлы Viessmann двухконтурные, обладающие компактностью и экономичностью.

Неудивительно, что редко встретишь отзывы на такие приборы. Это объясняется тем, что немецкое обогревательное оборудование не предназначено для бюджетного покупателя. Котлы своей ценой не привлекают рядовых покупателей. Зато их качество оправдывает свою стоимость.

Делятся приборы по виду на 1-о и 2-х контурные:

1. Первые отапливают только помещение (имеется только 1 вход для воды, и 1 выход). Они очень просты и практичны в использовании.
2. Вторые, двухконтурные, помимо обогрева, нагревают воду для всяких нужд. Конструкция имеет 2 вспомогательных патрубка, через которые входит холодная вода, а выходит – горячая. Единственный недостаток – невозможно одновременно использовать оба контура.

Отопительные аппараты делят еще по тому, через какую камеру выбрасываются продукты сгорания:

• Открытая камера (так называемый «атмосферный агрегат»): дымоход имеет патрубок от 130 до 140 мм.
• Закрытая камера («турбокотел»): дымоход коаксиальный и раздельный 80/80 мм, тип «труба в трубе».

Функции отопительного прибора разнообразны и управляются спец. блоком, который располагается с внешней стороны корпуса. С его помощью совершается температурная настройка, происходит режимное программирование работы аппарата. Если возникают проблемы в работе оборудования или бойлерного управления, то цифровой экран всегда покажет код ошибки, которую можно будет исправить.

Технические особенности котлов Viessmann

В наши дни немецкая компания поставляет на рынок широкий модельный ряд агрегатов, которые отличаются друг от друга номинальной мощностью (от 25 до 80 кВт). Каждый котел комплектуется двумя топками. Первая (загрузочная) предназначена для первичного сжигания твердого топлива и извлечения пиролизного газа. Второй поступает в следующую камеру, где и догорает. Подобная конструкция сводит до минимума потери тепла, что позитивно отражается на КПД. Некоторые модели твердотопливных котлов Висман комплектуются колосником. А встроенный дымосос эффективно обогревает помещение, создавая при этом принудительную тягу в системе.

Как же функционирует твердотопливный котел Viessmann? Вначале пользователь помещает топочный материал на колосник и поджигает его. Затем необходимо закрыть дверцу камеры сгорания, после чего запускается встроенный дымосос. Когда температура горения достигает критической отметки в 200 градусов Цельсия, из древесного топлива начинается выделение газа, который используется для поддержания необходимой температуры теплоносителя.

Твердотопливные котлы Viessmann могут быть установлены в жилых помещениях (дачные дома, коттеджи, таунхаусы), на сельскохозяйственных объектах и на промышленных объектах (склады, бытовые помещения, производственные цеха). Безопасность и автономность эксплуатации – два основных голоса в пользу агрегатов немецкого бренда. Среди дополнительных преимуществ данных котлов стоит отметить такие:

• Длительный период автономной работы (до 14 часов). Техника самостоятельно выбирает оптимальный режим работы, регулируя интенсивность сгорания топлива количеством подаваемого в систему свежего воздуха.
• Низкий уровень потребления топочного материала и общая экономичность техники Viessmann. Встроенная двухуровневая система сгорания обеспечивает сокращение потребляемого системой топлива на несколько процентов (до 7%).
• Экологическая безопасность. Количество вредных отработанных газов при работе твердотопливных котлов Viessmann минимально, так как особая конструкция топки дает возможность практически полностью сжигать древесный материал.
• Высокий КПД на уровне 90%, достигнутый благодаря дожиганию вторичного газа.

Выводы

Популярные нынче в Европе твердотопливные котлы Висман сегодня признаны одними из лучших и в нашей стране. Инженеры немецкой компании на практике доказали, что брикеты, уголь и древесина способны составить существенную конкуренцию газу как традиционному виду топлива для стран СНГ и для России в частности. Если вы цените полную независимость от качества работы коммунальных служб, в том числе от качества газоснабжения вашего региона проживания, — агрегаты Viessmann, работающие на твердом горючем, удовлетворят вас и порадуют отменной функциональностью и удобством в эксплуатации.

Отличия и особенности

Отличия и особенности двухконтурных котлов рассмотрим на примере Viessmann Vitopend 100-W.

Турбированные котлы, на сегодня самые востребованные, состоят из:

1. турбины;
2. первичного медного теплообменника;
3. камеры сгорания;
4. газовой горелки;
5. гидроузла AquaBloc с соединениями Multi-Stecksystem;
6. управленческого блока;
7. расширительного бака.

Данная модель отличается двумя теплообменниками: первый изготовлен из меди, второй – из нержавеющей стали (для подогрева воды).

Встроенный насос Grundfos (Германия) поднимает воду на высоту около 6 м. Мембранный расширительный бак в 2 модификациях: объем, составляющий 6 и 10 л (мощность, соответственно, 24 и 30 кВт).

Гидравлика изготовлена из высококачественных композитных материалов, произведена в Европе.

За счет модулирующей горелки автомат, котлы Vitopend регулируют, контролируют температуру теплоносителя и поддерживают показатели горячей воды. Самодиагностическая система, вмонтированная в обогревательный аппарат, стоит на страже от перегрева и замерзания прибора.

Двухконтурный газовый котел Viessmann Vitopend 100-W оснащен встроенной погодозависимой автоматикой. При дополнительной покупке и установке датчика температуры за окном он будет учитывать даже незначительные температурные колебания.

Вам будет интересно >> Как работает энергонезависимый газовый котел

Помимо этого, есть возможность установить комнатный термостат, чтобы поддерживать нужную температуру в доме. Виссманн производит разные типы термостатов, которые имеют общее название Vitotrol:

• механический;
• программируемый;
• с цифровым экраном;
• с приемником и переносным радиопередатчиком.

А для того, чтобы подключить систему обогрева пола, фирмой был специально разработан уникальный комплект, состоящий из:

1. циркуляционного насоса;
2. смесительного клапана;
3. термоголовки с переносным датчиком;
4. элемента медной подводящей арматуры.

Этот комплект постоянно держит температурный режим на заданном уровне, не дает возникнуть конденсату непосредственно в котле.

Инструкция по эксплуатации и неисправности

Работа котлов серии Viessmann Vitopend 100-W происходит в автоматическом режиме. Владелец может по необходимости регулировать температуру, отключать отопительный контур или весь котел.

Никаких специальных мероприятий от него не требуется, кроме периодической очистки корпуса от пыли и загрязнений.

Любая поломка, ошибка на дисплее или отключение котла — это повод немедленно вызывать мастера из сервисной организации.

Необходимо учесть, что появление ошибки на панели может быть вызвано разными причинами, поэтому обычно ее сначала сбрасывают нажатием кнопки «R». Если после нескольких попыток ошибка не исчезает, надо обращаться к специалисту.

Любая попытка самостоятельно отремонтировать котел рассматривается как завершение срока действия гарантийного договора. Об этом надо помнить и не рисковать понапрасну.

Инструкция по подключению и настройке

После доставки котла необходимо установить его на заранее выбранное и подготовленное место. Нельзя навешивать агрегаты на гипсокартонные или иные слабые перегородки, стена должна иметь достаточную несущую способность.

После навешивания производят подключение дымохода и присоединяют трубопроводы подачи газа и воды, отопительного контура.

Настройка двухконтурных котлов Viessmann производится после монтажа и полной проверки качества и герметичности соединений.

Особенное внимание уделяют соединениям газовых труб, проверяя их с помощью мыльной воды. Производится установка пределов давления газа и воды, устанавливаются режим работы, текущая температура и прочие параметры

Необходимо учитывать, что все агрегаты проходят первичную настройку еще на заводе, поэтому в большинстве случаев никаких специфических действий не предпринимают.

Все работы по подключению и настройке котла должен выполнять квалифицированный представитель сервисного центра. Самостоятельное вмешательство может стать причиной поломки агрегата.

Технические характеристики

Viessmann – лидирующая компания по производству и продажам газовых котлов. Их устанавливают не только в частных домах, а и в квартирах, офисах, на складах.

Марка оправдала себя благодаря важным техническим преимуществам своих приборов:

• устойчивая к коррозии нержавеющая сталь используется в производстве корпусов аппаратов;
• применяются материалы высшего класса;
• внедряются инновационные технологии;
• используются конструкционные принципы;
• гарантия надежной, функциональной эксплуатации;
• экономичность;
• оборудование отвечает всем эко-стандартам (выделяет минимум тяжелых веществ, которые перерабатываются растениями);
• высокотехнологичные приборы имеют длительный служебный срок;
• максимум КПД;
• обладают разными мощностями;
• безопасны;
• не доставляют хлопот при использовании;
• имеют среднюю стоимость.

Данные преимущества также проявились за счет универсальной конструкции:

1. Существуют модели с атмосферными горелками, которые работают практически бесшумно, стоят недорого. И есть приборы с горелками сменными (они обладают более высокой теплоотдачей, могут работать на газе или жидком топливе).
2. Устройства с датчиками, показывающими сгорание. Если огонь погас, происходит моментальное перекрытие газа, таким образом, предотвращается его утечка. Также имеются водяные фильтры, присутствует функция по очистке камеры сгорания автоматическим способом.

Такие функциональные преимущества служат гарантом надежной безопасности при эксплуатации котлов Висман газовых, настенных, двухконтурных.

Котлы Viessmann Vitopend 100-W обладают особенными техническими характеристиками.

Двухконтурные комбинированные котлы выдают разную производительность по горячей воде. Она зависит от модели котла, и ее мощности. Энергопотребление незначительное – до 120 Вт.

Параметры Vitopend:

• мощность колеблется в диапазоне от 10 до 30 кВт;
• КПД около 90 %;
• имеется специальный контур, который греет воду. Подогрев осуществляется вторичным теплообменником, работающим совместно с накопительной емкостью;
• расход горячей воды считывается 14 л за минуту.

Преимущества газовых котлов висман

Популярность газовых котлов

О достоинствах немецкого газового оборудования говорят следующие показатели:

• пониженный уровень шума
• высокий КПД
• энергоэффективность
• простота монтажа
• удобная эксплуатация и обслуживание
• простой интерфейс управления

Бесшумная работа газового оборудования обусловлена наличием специального вентилятора, корпус которого снабжен шумоизоляционным материалом. Некоторые модели имеют систему зажигания, включающуюся с определенной периодичностью, что также обеспечивает бесшумное функционирование устройства. Это достоинство позволяет устанавливать газовые котлы в жилых помещениях.

Производительность газовых котлов доходит до 93% и зависит от модели. Водогрейные котлы способны в течение минуты выдавать до 18 литров горячей воды. А это значит, что можно пользоваться одновременно и кухонным смесителем, и ванной или душевой кабиной.

Энергоэффективность устройства заключается в наличии в нем автоматики, которая делает использование котла максимально экономным. Здесь можно задавать определенные режимы работы, например — «отпуск» или «экономный», что предусматривает минимальный расход газа. Этот параметр газового котла классифицирован по европейским стандартам комфорта и эффективности согласно Директиве ЕС.

Газовое оборудование

Газовый котел висман просто монтировать благодаря наличию в его конструкции быстроснимающихся элементов. Отопительное или водогрейное оборудование подсоединяют прямыми патрубками, предназначенными для открытого монтажа. На простоту монтажа и его скорость влияет и то, что все агрегаты, выпускаемые компанией Висман, имеют стандартные размеры элементов подключения и поэтому взаимозаменяемы.

Газовые котлы могут быть установлены в любом месте помещения, даже в стенных нишах. Ведь их конструкция такова, что всегда позволяет провести техобслуживание или ремонт с передней панели, поскольку высота свободного пространства составляет порядка 40 см.

Газовые котлы оборудованы различными автоматическими датчиками, информация о работе которых выведена на цифровой дисплей на передней панели устройства. Простое управление обусловлено ручками поворотного действия, которые помогают настраивать желаемую температуру воды в водогрейных котлах или температуру воды в системе отопления.

Особенности конструкции

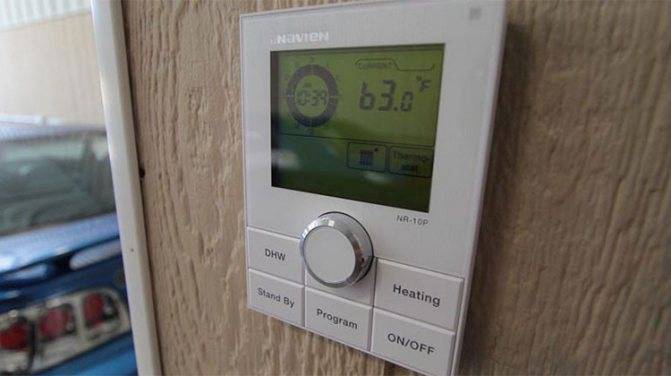

Абсолютно все модели котлов Навьен управляются русифицированными пультами дистанционного управления. В любом котле есть датчик температуры, позволяющий поддерживать комфортную температуру.

Как работает система защиты от замерзания: когда t теплоносителя опускается до 10 0 С – включается циркуляционный насос (он просто гоняет воду по трубам, не давая ей замёрзнуть). Если же tпадает до 6 о С, то автоматически начинает работать горелка.

Конструкция котла Navien Ace

В конструкции котлов Навьен два раздельных теплообменника. Такая система обладает преимуществами:

• Устойчивость к засорению и накипям из центральной системы водоснабжения.
• Удобнее и дешевле делать ремонт теплообменника.
• Большая производительность и качество горячего водоснабжения.

Есть возможность автоматического или ручного управления. При ручном управлении можно изменять t воды отопления от 40 до 80 0 С. При t 40 0 С и ниже включается летний режим. В этом случае приоритет можно сделать на прогрев воды для своих нужд. Автоматический режим может поддерживать t в комнатах от 10 до 40 0 С.

Панель управления котлом Навьен

Таймер, который тоже есть в котлах NAVIEN, позволяет задать временную работу по полчаса через определённые промежутки времени.

Система приготовления воздушно-газовой смеси. Мощный вентилятор обеспечивает оптимальное количество кислорода. В дымовых газах – минимальные показатели углекислого газа и оксида азота, что положительно отражается на расходе топлива.

Антифриз не может быть использован в качестве теплоносителя в системах с котлами Навьен.

Модели серии

Серия Viessmann Vitopend 100-W имеет две модельные линейки:

• Одноконтурные котлы, обозначаются цифрами от 001 до 004.
• Двухконтурные котлы, обозначаются цифрами 009-012.

Цифры 001, 002 и т.д. обозначают мощность котла.

Каждая модель маркирована собственным цифровым кодом:

• Номер 001 присвоен одноконтурному котлу мощностью 24 кВт.
• 002 — одноконтурный котел, мощность 29,9 кВт.
• 003 — мощность 34 кВт.

Двухконтурные котлы начинаются с номера 009:

• 009 — 12 кВт.
• 010 — 24 кВт.
• 011 — 29,9 кВт.
• 012 — 34 кВт.

Коды с 004 по 008 присвоены готовым решениям, комплектам одно-или двухконтурных котлов и внешних водонагревателей.

Цифровая маркировка удобна тем, что позволяет сократить длинные обозначения до трех цифр, с достаточной точностью обозначающих определенную модель котла. Это удобно как для технического персонала, так и для работников торговых сетей, ускоряет идентификацию моделей и упрощает документооборот.

Мнение пользователей

Многие отмечают надёжность и долговечность, характерные для техники от немецкого производителя. Цена может показаться завышенной, но итоговые эксплуатационные характеристики покрывают любые расходы. Эксплуатация за всё время не сопровождалась какими-либо проблемами.

При поломках, согласно пользовательским отзывам, лучше обращать внимание на панель управления. Если есть конкретная ошибка – информация о ней будет фиксироваться

В пользовательских руководствах представлена подробная информация о том, что означает та или иная комбинация.

Если при запуске котла возникает громкий хлопок – неисправность в конструкции явно присутствует. Система может выдавать одну из следующих ошибок:

• F2.
• F3.
• F4.
• F6.

Устранение любой ошибки при правильном подходе отнимает немного времени.

Элемент розжига газа с топочным аппаратом – первые детали, которые в такой ситуации подвергаются дополнительным проверкам. Иногда они неисправны, либо способствуют появлению слишком маленькой искры. Проверка газопровода нужна, если есть перебои с подачей ресурса, когда применяют котловый вид оборудования.

Источники

• https://mr-build.ru/newteplo/kotel-vitopend.html
• https://delta-instrument.ru/kotly/viessmann-vitopend-100-instrukciya.html
• https://www.tproekt.com/kotel-vitopend/
• https://expert-dacha.pro/otoplenie/kotly-ot/gazovye-k/proizvoditeli-gaz-k/g-k-viessmann/vitopend-100-w.html

Инструкция по эксплуатации и неисправности

Работа котлов серии Viessmann Vitopend 100-W происходит в автоматическом режиме. Владелец может по необходимости регулировать температуру, отключать отопительный контур или весь котел.

Никаких специальных мероприятий от него не требуется, кроме периодической очистки корпуса от пыли и загрязнений.

Любая поломка, ошибка на дисплее или отключение котла — это повод немедленно вызывать мастера из сервисной организации.

Необходимо учесть, что появление ошибки на панели может быть вызвано разными причинами, поэтому обычно ее сначала сбрасывают нажатием кнопки «R». Если после нескольких попыток ошибка не исчезает, надо обращаться к специалисту.

Любая попытка самостоятельно отремонтировать котел рассматривается как завершение срока действия гарантийного договора. Об этом надо помнить и не рисковать понапрасну.

Какие серии и модели относятся к двухконтурным

Двухконтурные модели котлов Viessmann обозначаются маркировкой A1JB.

Среди всего ассортимента продукции имеются две серии:

• Viessmann Vitopend. Представляют собой модельную линейку конвекционных котлов мощностью от 10,5 до 31 кВт. Наиболее востребованными моделями являются котлы мощностью 24 и 31 кВт,что объясняется оптимальным соответствием их параметров и потребностей частного дома среднего размера. Их КПД достигает 90-93%, особенность монтажа состоит в возможности установки в узкий отсек — по бокам нет необходимости оставлять зазоры, все обслуживание производится с фронтальной плоскости котла.
• Viessmann Vitodens. Это ряд конденсационных котлов. Серия Vitodens разделена на три линейки, 100 W — от 12 до 35 кВт, 111 W — от 16 до 35 кВт и 200 W — от 32 до 150 кВт. Наиболее высоким спросом пользуются модели мощностью 24 кВт, хотя конденсационные котлы имеют специфические условия работы и не везде способны демонстрировать полную эффективность.

ВАЖНО!

Существует серия Vitodens 222-F, представляющая собой напольные модели мощностью 13-35 кВт, оборудованные встроенным накопительным водонагревателем, что позволяет относить их к разряду двухконтурных котлов.

Модельный ряд Viessman

Viessmann Vitogas 050

Газовый напольный отопительный котел Viessmann, мощность 29-60 кВт

Viessmann Vitogas 050

Газовый напольный отопительный котел Viessmann, мощность 72-140 кВт

Viessmann Vitorond 100

Газовые и дизельные отопительные котлы Viessmann, мощность 15-100 кВт

Viessmann Vitorond 200

Газовые и дизельные отопительные котлы Viessmann, мощность 125-1080 кВт

Viessmann Vitola 200

Газовые и дизельные отопительные котлы Viessmann, мощность 15-63 кВт

Viessmann Vitoplex 100

Тип PV1, газовый и дизельный отопительный котел Viessmann, мощность 110-620 кВт

Viessmann Vitopend 100

Газовый водогрейный котел Viessmann, тип WHOA – для отопления помещений и приготовления горячей воды

Viessmann Vitopend 100

Газовый водогрейный котел Viessmann, тип WHEA – для отопления помещений

Типы

Существуют разные типы настенных котлов Viessmann.

По функциональным возможностям они делятся на:

• Одноконтурные. Обозначаются A1HB. Способны только нагревать теплоноситель для отопительного контура дома.
• Двухконтурные. Маркируются A1JB. Параллельно с нагревом теплоносителя производится подготовка ГВС для бытовых нужд.

По способу теплопередачи:

• Конвекционные. Нагрев теплоносителя происходит обычным способом, от энергии горящего газа.
• Конденсационные. Используется двухступенчатый нагрев ОВ. Сначала производится первичный подогрев с помощью тепловой энергии, полученной от конденсации водяного пара, находящегося в дымовых газах. После этого производится основной нагрев подготовленного теплоносителя. Считается, что такие агрегаты имеют КПД, равный 108%, хотя этого в реальности быть не может, складываются числа, поглощающие друг друга.

ВАЖНО! Конденсационные котлы имеют высокую стоимость, но демонстрируют эффективность только на низкотемпературных отопительных системах типа теплого пола. Если приходится сильно греть теплоноситель, то смысла в эксплуатации такой конструкции не будет.

По типу камеры сгорания:

По типу камеры сгорания:

• Открытая. Забор воздуха для горения производится непосредственно из помещения, в котором установлен котел.
• Закрытая (турбированная). Подача воздуха производится с помощью вентилятора турбонаддува, обеспечивающего подачу воздуха для нормализации режима горения и обеспечения тяги для вывода дыма.

Помимо этих особенностей каждая серия имеет свою модельную линейку, составленную из агрегатов одинаковой конструкции, но разной мощности и производительности.

Заключение

Оборудование «Висман» при всех недостатках заслуживает внимания всех тех, кто планирует оснащать дом или промышленный объект газовым котлом. Обращаться к продукции данного изготовителя следует не только по причинам ее надежности и безопасности. Дело в том, что котел Viessmann регулярно повышает планку технологического развития в сегменте, задавая моду на отдельные функциональные и конструкционные решения. Это касается и внедрения новых термостойких материалов для горелки, и контроллеров горения, и системы управления. В совокупности технико-эксплуатационные качества данного оборудования позволяют рассчитывать на организацию эргономичной и производительной системы отопления.
