Что такое конечный выключатель — устройство и принцип работы

ВЛИЯНИЕ ХАРАКТЕРИСТИК НА ВЫБОР КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ, ПРАВИЛА УСТАНОВКИ

К основным учитываемым показателям относят:

• напряжение рабочей цепи и номинальный коммутируемый ток;
• скорость, усилие и частота срабатывания конечного выключателя;
• изоляционные способности (сопротивление контактов и изоляции, диэлектрическая прочность);
• показатели прочности (материал корпуса, износоустойчивость и ударопрочность);
• степень защиты, габариты и масса.

Напряжение и ток коммуникации подбираются в зависимости от типа и мощности управляемого механизма и оказывают прямое влияние на безопасность и длительность работы конечных выключателей.

Концевые выключатели с одинаковым успехом подключаются к сети переменного и постоянного тока, в первом случае напряжение варьируется в пределах 12-660 В, втором составляет 12, 24, 110, 220 или 440 В.

Стандартный номинальный ток срабатывания у задействуемых в системах электропривода выключателей составляет 10 А, для бытовых разновидностей, устанавливаемых на двери шкафов и авто достаточно 2 А.

Требования к параметрам срабатывания зависят от поставленных задач и условий эксплуатации. В станочных линиях, транспортных и производственных системах используются выключатели, рассчитанные на частое и практически моментальное замыкание и размыкание контактов.

При агрессивной внешней среде или медленном перемещении механических движущихся частей ужесточаются требования к защите и изоляции.

Материал корпуса подбирается исходя из ожидаемых нагрузок, максимальную износостойкость имеют силумин – сплав алюминия и кремния. Именно такие выключатели (вкупе со разновидностями из специализированных сплавов) используются в промышленности и системах автоматического привода ворот.

Более дешевые пластиковые модели устанавливаются при отсутствии серьезных механических воздействий (двери мебели, закрытые корпуса).

При необходимости работы при низких температурах на улице ужесточаются запросы к прочности и безотказности автоматики. В этом случае предпочтение отдается магнитным и аналогичным, имеющими не контактирующие с окружающей средой элементы.

Ярким примером таких ситуаций служат сбои работы автоматического привода откатных ворот с пружинными концевыми выключателями. У электропривода ворот с герконами или индуктивными типами эти проблемы отсутствуют, створки управляются автоматически вне зависимости от количества выпавшего снега и мороза.

Помимо подбора правильного типа концевых выключателей и их характеристик следует помнить о необходимости их правильной установки, а именно:

• снижению к минимуму риска пропускания сигнала, ложного и предварительного запуска;
• надежности и точности крепежа, защите от повреждения концевика движущимися частями;
• исключению риска образования дуги (возможную при чрезмерно медленной скорости перемещения подвижных и неподвижных контактов).

Особые сложности возникают при монтаже миниатюрных типов выключателей и других разновидностей с малым ходом рабочего элемента. Они требуют высокой точности позиционирования и настройки или использования промежуточного звена.

К общим недостаткам конечных выключателей относят наличие погрешности, особенно ощутимую у механических видов. Полностью исключить влияние среды или трения на контакты и точность передачи сигнала получается редко.

2012-2022 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Проблемы с концевиками

Ещё одной проблемой может стать неверно выбранное место для установки этих деталей.

Также концевики дверей могут быстро покрываться коррозией и окисляться. Через нить лампочки салона на контакт концевика подаётся плюс либо сигнализация во избежание ложных срабатываний подтягивает вход к плюсовому потенциалу. В таком случае при попадании конденсата на контакты возникает утечка электрического тока слабой степени, которой не будет достаточно для срабатывания сигнализации или зажигания лампы салона. А вот для такой электрохимической реакции, как окисление-разложение, металла хватит. Некоторое время спустя такой концевик не будет срабатывать.

Особенности конструкции концевого выключателя с роликом

Конструкция такого типа — это один из вариантов реализации кнопочного типа, только с видоизмененной кнопкой. Установка ролика позволяет значительно расширить функциональные возможности устройства. Если нажатие на кнопку может осуществляться только в осевом направлении, то ролик отреагирует на любое воздействие — осевое или по касательной, главное, чтобы вектор этого воздействия находился в плоскости вращения.

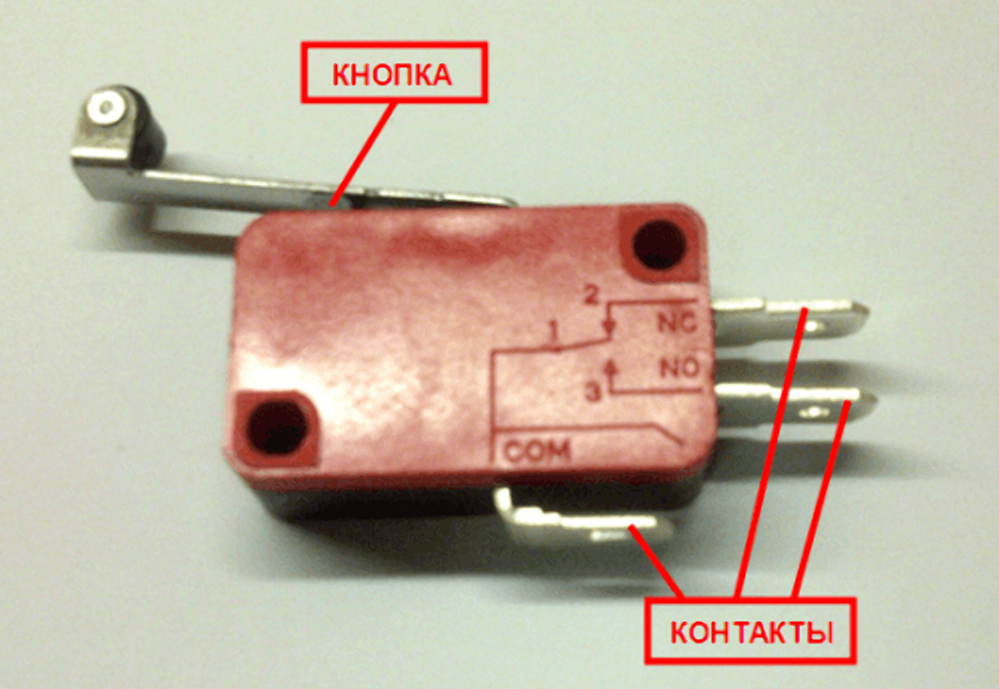

Устройство концевого ввыключателя

Подпружиненный шток, на котором установлен ролик, является подвижным элементом, на котором установлены две пары контактов — нормально замкнутые и нормально разомкнутые. При нажатии одна пара размыкается, а другая — замыкается. Эту конструкцию принято называть плунжерным типом КВ.

Концевой выключатель типа плунжер-ролик

Применяется преимущественно на подъемных механизмах, устройствах с вертикальным перемещением подвижных частей. Для горизонтальных элементов используется ограниченно, только при гарантии точности воздействия и ограниченности усилия.

Существуют рычажные роликовые конструкции. Ролик установлен на поворотном рычаге, который, поворачиваясь, замыкает контактную группу внутри корпуса. Такая конструкция удобна в механизмах, где невозможно точно настроить силу и диапазон контакта с движущимся элементом из-за большой инерции, вибрации, неравномерного движения.

Рычажный концевой выключатель

Опасность разрушения подобного устройства при слишком резком или интенсивном контакте значительно меньше, чем при использовании концевого выключателя плунжерного типа. Их принято устанавливать на массивных и габаритных движущихся элементах, обладающих повышенной инерцией — лифтах, эскалаторах, вагонетках, шахтных подъемниках, откатных воротах ангаров и т.п. Иногда подобные конструкции называют путевыми выключателями, поскольку они обладают способностью срабатывать от воздействия подвижных элементов, проезжающих без остановки.

Есть модели КВ с регулируемой длиной рычага. Они допускают изменение длины опоры ролика, что расширяет возможности и сферу применения устройства.

Концевой роликовый выключатель с регулируемым рычагом

Также существуют конструкции, где рычаг добавлен в качестве дополнительного элемента, увеличивающего безопасность. Если его отвинтить, КВ приобретает вид обычного кнопочного устройства. Большинство микровыключателей имеют такую конструкцию.

Микровыключатели

Устройство и подключение концевого выключателя

Концевой выключатель — это коммутационный аппарат, замыкающий или размыкающий электрическую цепь при перемещении подвижных элементов устройства в крайние позиции. Другое название «концевиков» — путевые выключатели.

Область применения концевых выключателей довольно широка: их используют для управления, контроля, защиты или сигнализации в управлении электроприводом, автомобилестроении, станках и даже в быту.

Виды и устройства концевых выключателей

Изменение их коммутационного состояния происходит в зависимости от вида путевого выключателя — либо от приближения к нему подвижных элементов, движение которых необходимо ограничивать или контролировать (бесконтактные), либо механическим воздействием на кнопку или рычаг «концевика» (механические).

Механические по способу воздействия и вида управляющего элемента могут быть самого различного исполнения, но имеют схожий и достаточно простой принцип работы: замыкание или размыкание их контактов (обычно бываю оснащены парами нормально замкнутых — NC и нормально разомкнутых — NO контактов) вызывается непосредственным механическим воздействием движущейся части на кнопку, ролик или рычаг «концевика».

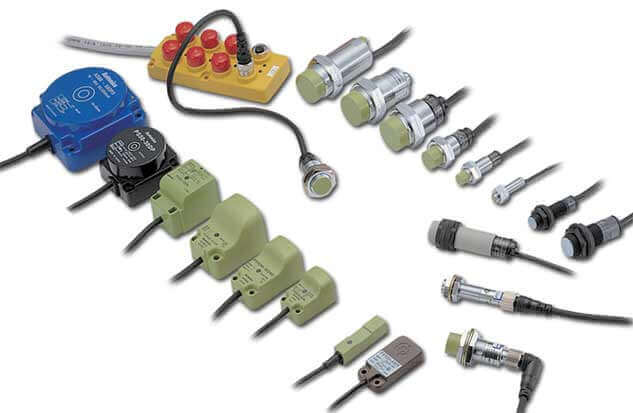

Бесконтактные устройства имеют следующие разновидности:

Индуктивные (1), реагирующие на металл. При приближении к датчику металлических движущихся элементов происходит изменение (увеличение) индуктивного сопротивления обмотки дросселя, снижения тока и размыкания электрической цепи.

Емкостные (2) — параметрическое влияние на эти датчики оказывает тело человека, имеющее определенную емкость, приближение которой к чуствительному элементу (пластине конденсатора) вызывает увеличение емкостного объема и снижение частоты, задаваемой мультивибратором. При достижении заданного определенного порога частоты происходит срабатывание прибора.

Оптические выключатели (3) имеют в своем устройстве инфракрасные диоды и фототранзисторы. Прерывание светового луча диода движущейся частью вызывает закрытие фотоэлемента и срабатывание прибора.

Ультразвуковые датчики (4) на кварцевых звуковых излучателях — их работа основана на изменении амплитуды звукового сигнала при появлении движущегося объекта.

Магнитные (5) или герконы (герметизированные контакты) — изменение их коммутационного состояния вызывается воздействием магнитного поля как внешним электромагнитом, так и обычным постоянным магнитом.

Подключение концевого выключателя

Схема подключения «концевика» определяется задачей — необходимостью замыкания или размыкания контактов цепи управления, сигнализации или контроля. В приведенной ниже в качестве примера схеме управления электроприводом задействованы нормально замкнутые контакты механического концевого выключателя (обведен красным).

Видно, что при срабатывании «концевика» происходит размыкание цепи питания катушки магнитного пускателя, что обеспечивает размыкание его главных контактов и отключение электродвигателя.

• Главная
• Электротехнические устройства
• Устройство и подключение концевого выключателя

Данный сайт создан исключительно в ознакомительных целях. Материалы ресурса носят справочный характер.

При цитировании материалов сайта активная гиперссылка на l220.ru обязательна.

Документ, определяющий правила устройства, регламентирующий принципы построения и требования как к отдельным системам, так и к их элементам, узлам и коммуникациям ЭУ, условиям размещения и монтажа.

ПТЭЭП

Требования и обязанности потребителей, ответственность за выполнение, требования к персоналу, осуществляющему эксплуатацию ЭУ, управление, ремонт, модернизацию, ввод в эксплуатацию ЭУ, подготовке персонала.

ПОТЭУ

Правила по охране труда при эксплуатации электроустановок — документ, созданный на основе недействующих в настоящее время Межотраслевых правил по охране труда (ПОТ Р М-016-2001, РД 153-34.0-03.150).

Какие бывают концевые выключатели и для чего используются: классификация и описание работы

Концевые выключатели, также именуемые как путевые коммутаторы, нужны для сборки схем управления электрооборудования или сигнальных устройств.

Еще такие аппараты используются при проектировании систем, которые периодически тестируются на работоспособность.

Элемент устанавливается непосредственно на корпус в точке контроля параметров движения частей конструкции.

Для правильного применения концевого выключателя важно знать его функционал, классификацию и принцип работы каждого типа. Далее в статье мы расскажем об этом

Составные части концевого выключателя

Концевой выключатель состоит из таких элементов:

• панель;
• каркас;
• контактные элементы;
• управляющая головка.

Предлагаем посмотреть следующее видео, в котором показаны составные элементы концевого выключателя.

Виды концевых выключателей

Знание основных видов поможет правильно подобрать соответствующий концевой выключатель для конкретного случая. Все коммутаторы имеют такую классификацию:

1. Бесконтактные. Датчик срабатывает на приближение указанного металлического или неметаллического тела, заданного в настройках.
2. Механические. Данный тип реагирует на непосредственный контакт с чувствительной частью выключателя. В результате цепь замыкается или разрывается, получая соответствующую команду.
3. Магнитные или герметичные контакты. Принцип действия основан на воздействии магнитом при заданном расстоянии.

Герконы также имеют свою классификацию:

1. Индуктивные. Концевой выключатель реагирует на наличие металлического элемента. В момент срабатывания значение сопротивление материала увеличивается, уменьшая при этом силу тока, что приводит к размыканию цепи. Размерный ряд имеет большое количество значений, поэтому подбор нужного элемента не требует особых усилий.
2. Емкостные срабатывают на человеческое тело. Во время приближения возрастает емкость, что и дает команду для импульсов. Чем меньше расстояние к человеку, тем меньше амплитуда и емкость возрастает. Ключевым узлом является панель, которая подключена к конденсатору.
3. Ультразвуковые. В составе аппарата есть элементы, воспроизводящие звук. При срабатывании концевого устройства генерируется звуковая дорожка, к которой нечувствительно человеческое ухо.
4. Оптические датчики состоят из чувствительных светодиодов и транзисторов. Когда длина луча становится короткой, срабатывает устройство.

Далее наглядно представлено несколько разновидностей концевого устройства:

https://youtube.com/watch?v=VuuRxGwi6mA

Принцип работы

Каждый коммутатор имеет свой алгоритм срабатывания и пуска. Когда концевик срабатывает при взаимодействии с замыкающим элементом, электрический контур разрывается.

Одним из главных условий является безотказная работа всех элементов цепи. На надежность срабатывания не должны влиять параметры сети и вид аппарата.

При реагировании коммутатора на воздействие создается сигнал. Данное явление свидетельствует о неисправности в цепи. Такой аппарат служит автоматическим выключателем.

Использование концевых выключателей

Знание областей применения устройств также необходимо. Каждому виду концевиков свойственны свои особенности применения в разных отраслях.

По принципу применения существует два типа:

1. Функциональные. Используются для управления электроприборами. Простой пример — холодильник. Лампочка освещения работает только при открытой двери.
2. Защитные. Датчики предохраняют от ошибочных действий. Как пример можно привести лифт, который не начнет движения, пока не закроются двери.

В повседневной жизни мы не обращаем внимание на количество применяемых концевых:

• в машиностроении и транспорте;
• в бытовых электроприборах;
• дизайн интерьера и мебель;
• на промышленных предприятиях.

Коммутационные элементы упрощают много процессов и делают их безопасными. Но установкой и настройкой концевых аппаратов должны заниматься только профессионалы.

Концевые устройства делают эксплуатацию электротехники комфортной. Верим, что вы получили много актуальной и необходимой информации из нашей статьи.

Как подключить концевые выключатели к двигателю

Сообщение tupos » 01 ноя 2015, 16:40

nickson , у меня терпения хватило только до 2.52.

По сути вопроса: набросал схему на реверсивном контакторе

СРОЧНЫЙ ВОПРОС по концевикам

Сообщение tupos » 01 ноя 2015, 16:58

Поясню работу. Нажимам кнопку SB2, ворота начинают открываться, контакты концевика SB5 замыкаются; ворота доходят до концевика SB4, его контакты размыкаются, катушка контактора КМ1 обесточивается, элктродвигатель выключается. Нажимаем SB3, ворота начинают закрываться, контакты концевика SB4 замыкаются; ворота доходят до концевика SB5, его контакты размыкаются, катушка контактора КМ2 обесточивается, элктодвигатель выключается.

Вместо кнопок можно установить исполнительное устройство, управляемое по радио. Остальная часть схемы останется без изменений. Контакторы должны иметь механическую блокировку. Электрическая блокировка на схеме показана.

Схема управления электродвигателем ворот с помощью концевых выключателей

Сообщение elalex » 02 ноя 2015, 09:23

Схема управления электродвигателем ворот с помощью концевых выключателей

Сообщение МИША » 09 мар 2021, 16:52

Схема управления электродвигателем ворот с помощью концевых выключателей

Сообщение Андрей Ingener » 09 мар 2021, 17:09

Схема управления электродвигателем ворот с помощью концевых выключателей

Сообщение Восток » 09 мар 2021, 19:10

На кранбалках стоят в щите тельфера микров концевики, которые срабатывают, один от мальтийского креста при опускании груза ниже нормы, второй от груши , которая находится на тросу, от чрезмерного подъема. Так же есть один концевик который стоит на ходе кранбалки. Там по обе стороны перед отбойником стоит так называемая лыжа. Она то и давит на концевик.

Схема управления электродвигателем ворот с помощью концевых выключателей

Сообщение МИША » 10 мар 2021, 09:52

Схема управления электродвигателем ворот с помощью концевых выключателей

Сообщение TOPMO3 » 10 мар 2021, 10:12

Схема управления электродвигателем ворот с помощью концевых выключателей

Сообщение mastervictor » 10 мар 2021, 10:21

Схема управления электродвигателем ворот с помощью концевых выключателей

Сообщение TOPMO3 » 10 мар 2021, 10:33

Схема управления электродвигателем ворот с помощью концевых выключателей

Сообщение Mikako » 13 мар 2021, 14:47

Схема управления электродвигателем ворот с помощью концевых выключателей

Сообщение Восток » 13 мар 2021, 16:10

ПУЭ 5.3.38. Включение обмоток магнитных пускателей, контакторов и автоматических выключателей в сети до 1 кВ с заземленной нейтралью может производиться на междуфазное или фазное напряжение.

При включении обмоток указанных выше аппаратов на фазное напряжение должно быть предусмотрено одновременное отключение всех трех фаз ответвления к электродвигателю автоматическим выключателем, а при защите предохранителями — специальными устройствами, действующими на отключение пускателя или контактора при сгорании предохранителей в одной или любых двух фазах. При включении обмотки на фазное напряжение ее нулевой вывод должен быть надежно присоединен к нулевому рабочему проводнику питающей линии или отдельному изолированному проводнику, присоединенному к нулевой точке сети.

1. Так как вы в схеме цепи управления , управляете подачей фазы на катушку, то естественно контакт теплового реле должен разрывать фазу а не ноль. 2. При витковом замыкании части катушки на корпус, ток такого замыкания может оказаться ниже мгновенного расцепителя автомата защиты, и контактор останется влюченным. контакты теплового реле будут исключены с цепи при такой ситуации.

Источник

Блок концевых выключателей APL

В современных системах трубопроводов различного целевого предназначения, для автоматизации управления запорной арматурой которых применяют пневматические или электрические приводы, используют также блоки концевых выключателей (БКВ). Монтируют блок концевых выключателей по одному из двух вариантов: непосредственно на трубопроводную арматуру, либо же на приводной вал.

Устройство и принцип работы Предназначение БКВ – обеспечение максимальной информативности о параметрах работы арматуры. Тщательно продуманное и многократно апробированное на практике устройство концевого выключателя позволяет выполнять оперативный контроль положения запорного элемента.

При прямом зрительном контакте эту информацию визуализирует специальный, превосходно читаемый индикатор на верхней плоскости БКВ, а дистанционный мониторинг обеспечивает транслируемый к блокам управляющей электроники дискретный сигнал.

Ключевой компонент узла – концевые выключатели, которые при достижении приводом в процессе поворота крайней точки размыкают или же замыкают электрические контакты, от которых и происходит передача контрольного сигнала. Материал корпуса – литой алюминий с полимерным внешним покрытием для защиты от окисления и коррозии. Уплотнение – нитрильный каучук (NBR). Материал плафона индикатора – УФ-стойкий полиэстер. Пружины, винты, шайбы и иные мелкие компоненты изготовлены из нержавеющей стали и латуни. Предложения от На традиционно выгодных для себя условиях клиенты нашей компании могут купить блок концевых выключателей в одной из трех версий исполнения:

Оснащенный механическими контактами – модель APL-210N стандарта 2 SPDT (однополюсной двунаправленный). Это универсальное устройство, отвечающее требованиями большинства вероятных областей применения. Отличается наличием прямого контакта с передающими клеммами и наиболее доступной ценой. Индуктивный БКВ модели APL 220NJ

При более высокой (в сравнении с механическими аналогами) стоимости пользуется стабильно возрастающей популярностью по двум основным причинам: в них отсутствуют подверженные коррозии и износу соприкасающиеся контакты; они исключают вероятность передачи искаженного сигнала, что особенно важно для многоступенчатых логических схем управления рабочими процессами. Взрывозащищенный (модель ASK), в алюминиевом корпусе повышенной прочности, разработанный и используемый для эксплуатации в особо сложных и ответственных условиях. Наши специалисты готовы оказать вам квалифицированную консультационную помощь при выборе оптимальной для конкретных эксплуатационных условий модификации блока концевых выключателей и оперативном приобретении их требуемого количества по выгодной цене

Наши специалисты готовы оказать вам квалифицированную консультационную помощь при выборе оптимальной для конкретных эксплуатационных условий модификации блока концевых выключателей и оперативном приобретении их требуемого количества по выгодной цене.

Если вы не нашли интересующий вас товар оставьте ваши контакты и наш менеджер свяжется с вами

Источник

Диммеры для мебели

Диммеры — это устройства для регулирования яркости свечения источника света. Для регулировки яркости низковольтных галогенных ламп (12 В), то есть тех, что применяют в мебели, есть специальные диммеры.

В случае если в качестве питания используют индукционный трансформатор, то используют диммер R типа. При применении электронного импульсивного блока с возможностью диммирования, рекомендуют специальные диммеры. Управление в таких диммерах происходит за счет разности фаз тока и напряжение на выходе блока. В этом случае буквенное обозначение диммера и трансформатора L и C, причем обозначение обоих устройств должно совпадать.

Как подключить концевой выключатель

Прежде чем соединять провода устройств, необходимо отключить электричество, произведя переключение в щитке. Установка концевого выключателя требует тщательной настройки срабатывания.

Для монтажа и подключения прибора нужно зафиксировать дверь с помощью четырех саморезов так, чтобы она в закрытом состоянии надавливала на клавишу концевого выключателя, а в открытом — кнопка освобождалась. Подсоединить электроцепи выключателя через клеммную колодку к току 220 В.

Выключатель концевой в электрической цепи должен быть последним элементом перед питающим проводом.

Для входной двери

Концевой выключатель на входную дверь предназначен для обеспечения функционирования сигнализации и активации света в квартире. Целесообразнее устанавливать бесконтактные датчики, т. к. они занимают мало места и довольно надежны при эксплуатации.

Перед монтажом следует учитывать положение двери и концевика. Для подсоединение прибора электроцепи необходимо проводить на несгораемом основании в противопожарных целях. Работать по монтажу и настраивать выключатель следует сертифицированным инструментом.

Для шкафа-купе

Целю установки концевых выключателей является обеспечение автоматического освещения при открывании двери. Для начала необходимо проложить к шкафу электропроводку. На торцах раздвижных дверей требуется установить дверной механический выключатель с напряжением 220 вольт. Все провода необходимо уложить в защищенных лотках. Затем производится разметка установки светильника и концевых. После монтажа выполняется подключение проводов и налаживается работа концевых выключателей.

Для раздвижных дверей

Для раздвижных дверей монтаж концевого выключателя производится аналогично установке для мебели, но следует при этом применять ультразвуковой датчик.

Для распашных дверей

Для распашных дверей нужно применять механический кнопочный выключатель типа 4313WD. Провода к месту установки прокладываются в лотках. Наладку работы выключателя своими руками нужно выполнять аккуратно не повредив его, т. к. рабочий ход штока составляет 3,5 мм.

Для ворот

Для автоматического открытия и закрытия ворот применяются роликовые механические концевые выключатели. Сделать установку возможно только на откатных воротах, т. к. они имеют меньшие люфты механической части, чем распашные. На торцах ворот необходимо установить концевые, которые будут подключены на двигатель привода открытия и к пускателю.

При установке устройств выключателей на ворота проводники к электродвигателю подводятся в гофрированной трубе, а выключатель выбирается во влагостойком корпусе.

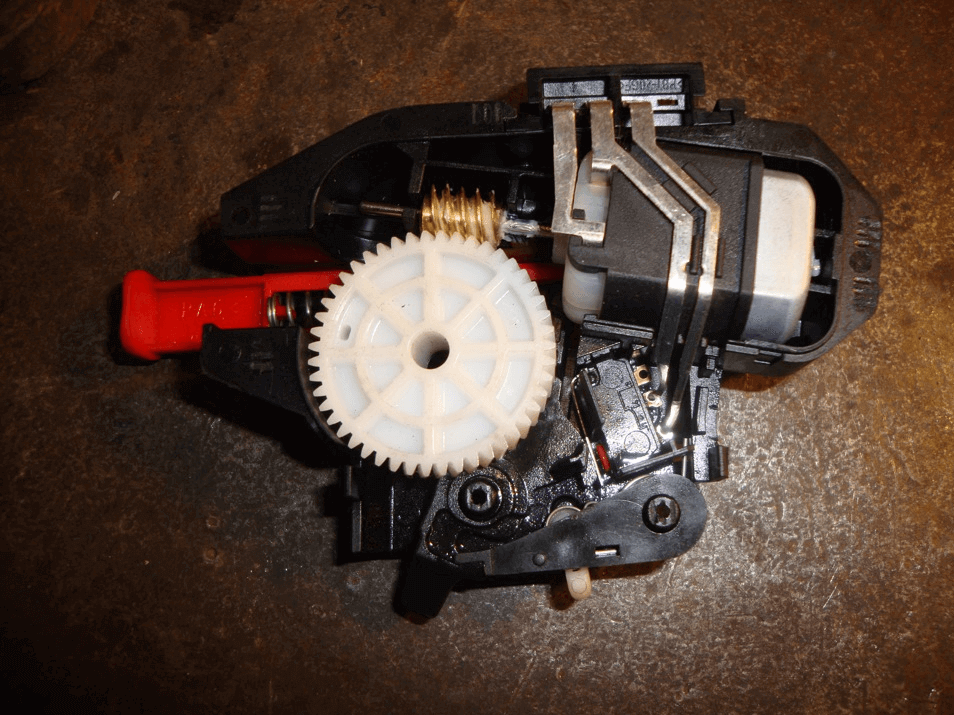

Для автомобиля

Установка концевых выключателей в машине необходима для функционирования сигнализации и освещения. На двери капота и багажника применяется простой кнопочный переключатель. Для дверей салона — бесконтактный. После подключения концевиков для авто следует настроить чувствительность работы охранной системы.

Порядок и специфика подключения

Схема подключения Хотя сам по себе микровыключатель концевой устроен достаточно просто, его допускается применять в насыщенном электроникой технологическом оборудовании. Из этого следует, что подключать его должен специалист со стажем, хорошо разбирающийся в схемах коммутации электронных компонентов.

Характерный пример такого подключения – установка механического переключателя в типовой 3D принтер, при работе которого требуется фиксировать крайнее положение каретки. У монтируемого выключателя имеется 3 контакта со следующими обозначениями: COM, NO, NC. В разомкнутом состоянии на первой и третьей клемме имеется напряжение +5 Вольт (при этом второй контакт надежно заземлен). При достижении подвижной кареткой крайнего положения между COM и NC появляется соединение, после чего происходит ее фиксация и отскок примерно на 2 мм.

Подключается такой датчик посредством двух проводников в изоляции красного и черного цвета. При монтаже другой разновидности выключателя (с индикатором) применяют более сложную схему, в которой предусмотрен еще один проводник – в зеленой изоляции. При срабатывании микро-выключателей нажимного типа в принтерах загорается светодиод и раздается характерный щелчок. Его разъем, размещенный на плате коммутации, имеет специальные обозначения:

• красный провод маркируется, как V (+5 Вольт) и служит для подключения соответствующего напряжения;
• черный проводник подводится к точке G (или земле);
• для зеленой шины выбран значок S (сигнал).

Такие же знаки имеются и на разъеме оптического конечного выключателя, который более точно фиксирует положение каретки.

Работает совершенно бесшумно, достижение крайней позиции сопровождается светодиодной индикацией. К его недостаткам относят возможность сбоев при сильном запылении или воздействии прямого солнечного света.
