Приточно-вытяжные установки с рекуперацией тепла для частного дома

Изготовление пластинчатого рекуператора воздуха для дома своими руками

Изготовление пластинчатого рекуператора своими руками

Рекуператор воздуха — это дорогое оборудование, рассчитанное на длительный срок использования. Срок окупаемости может варьироваться от 3–8 лет, в зависимости от начальной стоимости агрегата. При возможности устройство для рекуперации воздуха можно изготовить самостоятельно. Для этого лучше всего подойдёт конструкция на основе металлических пластин.

Плюсы и минусы

К преимуществам пластинчатого рекуператора можно отнести:

  • простая и надёжная конструкция, не требующая замены рабочих элементов в ходе эксплуатации;
  • простая технология монтажа без применения специализированного инструмента;
  • КПД до 80% в зависимости от параметров воздуха;
  • минимальные затраты энергопотребления для работы приточного и вытяжного вентилятора;
  • высокий срок службы за счёт отсутствия движущихся частей и износа деталей;
  • возможность модернизации путём добавления большего количества пластин.
  • при отсутствии электроэнергии воздух транспортируется по системе вентиляции за счёт естественной тяги.

Главным недостатком пластинчатого рекуператора является образование конденсата на рабочих элементах. При низкой температуре воздуха влага замерзает, что приводит к падению пропускной способности вентиляции. Для решения проблемы применяются специальные устройства, которые прогревают конструкцию рекуператора.

Необходимые материалы

Материал для сборки пластинчатого теплообменника

Для изготовления пластинчатого рекуператора потребуется следующий материал:

  • оцинкованный металл толщиной 0,7–1,5 мм, текстолит, полипропилен или поликарбонат общей площадью 7–8 м2;
  • тонкие деревянные рейки, пробковая подложка или оргстекло толщиной 2–3 мм;
  • нержавеющий металл, пластик, фанера или древесно-стружечная плита;
  • пластиковый или металлический фланец для воздуховода в количестве 4 шт.;
  • стальной уголок 20×20 мм;
  • силиконовый герметик;
  • оцинкованные саморезы.

Для равномерной циркуляции воздуха потребуется приобрести 2 вентилятора нужной мощности. В качестве фильтров можно использовать специальные бумажные изделия для вентиляции, которые требуют замены раз в 3–4 месяца.

Технология изготовления

Проклейка изоляционной прокладки на металлическую пластинку

Перед изготовлением рекуператора потребуется подготовить электролобзик, ножовку по металлу, шуруповёрт, молоток, строительный нож, перчатки и защитные очки. Технология изготовления пластинчатого рекуператора состоит из следующего:

  1. Листовой металл нарезается с помощью ножовки по металлу на пластины размером 20×30, 30×30 или 30×40 см. Размер пластин зависит от габаритов и расчётной мощности рекуператора. Желательно, чтобы общая площадь подготовленных пластин была не менее 3–4 м2.
  2. Из тонкой деревянной рейки или пробковой подложки нарезаются прокладки шириной 1–1,5 см. Длина равна длине пластины. Далее, из фанеры или ДСП выпиливается 2 полотна такого же размера, как и пластины.

  3. На каждую металлическую пластину приклеивается три прокладки — одна по центру и две по противоположным сторонам. После приклейки все пластины собираются в стопку. Для этого каждая полоса промазывается универсальным клеем, после чего панели укладываются друг на друга.
  4. При укладке каждая последующая панель поворачивается на 90о. Полученная стопка панелей аккуратно прижимается грузом. Для этого сверху укладывается прокладка из дерева, на которую можно положить груз весом 5–7 кг.
  5. Стальной уголок подгоняется по высоте стопки с панелями. Всего потребуется 4 заготовки, которые прикручиваются по углам стопки. Для крепления используются оцинкованные саморезы.

  6. Приступают к сборке корпуса из фанеры, ДСП, пластика или металла. Высота и длина корпуса будет равна диагонали пластинчатого элемента, а ширина — высоте стопки с пластинами. После раскройки выполняется сборка корпуса с помощью шуруповёрта и саморезом.
  7. После сборки корпуса на его боковые стенки наносится разметка под монтаж фланцев. Диаметр отверстия должен быть равен сечению воздуховода. Для пропила используется электролобзик. В завершение в отверстия устанавливаются фланцы.

  8. Внутри корпуса монтируются направляющие под теплообменный короб. Направляющие можно изготовить из уголка. Для фиксации направляющей к коробу используются саморезы и силиконовый герметик. После производится сборка рекуператора. Теплообменный блок помещается в корпус.

Если в корпусе предусмотрено место, то на входе воздушных потоков закрепляются бумажные или тряпичные фильтры и вентиляторы. После сборки рекуператора можно переходить к монтажу в существующую систему вентиляции.

Ошибки при проектировании

На этапе проектирования нередки ошибки и упущения. Это может быть чрезмерный фоновый шум, обратная или недостаточная тяга, продувание (верхние этажи многоэтажных зданий) и другие проблемы. Некоторые из них могут быть решены даже после установки, с помощью дополнительных установок.

Отличным примером некачественного расчета является недостаточная тяга на выходе из производственного помещения без особо вредных выбросов. Предположим, что вентиляционный канал заканчивается круглой шахтой, которая поднимается над крышей на высоту 2 000 – 2 500 мм. Не всегда возможно или практично поднять его выше, и в таких случаях используется принцип сжигания. В верхней части круглого вентиляционного отверстия устанавливается сопло с меньшим диаметром рабочего отверстия. Это искусственно ограничивает площадь поперечного сечения, что влияет на скорость выброса газа в атмосферу и увеличивает ее во много раз.

Пример дизайна

Правила выбора


Оборудование должно соответствовать требованиям по воздухообмену в конкретном помещении

Главным критерием при выборе установки является её производительность. Самостоятельно сделать расчёты очень сложно, поэтому лучше обратиться к специалистам.

Параметры, которые важны при выборе:

  • Коэффициент полезного действия, который говорит о том, как перераспределяется температура потоков, а не экономия тепла. Реальные цифры приближаются к 65–80%. Заявления про 90% и выше не больше чем маркетинговые ходы. Через вентиляцию теряется около 15% тепла, поэтому цифры про 50% экономии энергоресурсов не могут быть правдой.
  • Материал корпуса и его толщина — устройства из тонкого металла подвержены вибрациям и повышенному шуму.
  • Достоверная информация о производительности вентиляторов, её необходимо выбирать с запасом около 20%. На максимальной указанной в паспортах мощности вентилятор перестаёт создавать давление, необходимое для циркуляции воздуха.
  • Состав и характеристики систем автоматики, период работоспособности при отключении электроэнергии.
  • Дополнительные возможности автоматики для управления кондиционером, увлажнителем воздуха, электрообогревателем (при необходимости).

https://youtube.com/watch?v=i_WSEem4PgY

Изготовление рекуператора воздуха для дома своими руками

Простой пластинчатый рекуператор  можно изготовить собственноручно.

Для работы нужно подготовить:

  • четыре квадратных метра листового материала: железа, меди, алюминия или текстолита;
  • пластиковые фланцы;
  • ящик из жести или фанеры, МДФ;
  • герметик и минвату;
  • уголки и метизы;
  • пробковые листы на клеевой основе.

Устройство теплообменника

Последовательность действий:

  • Из листового материала нужно изготовить квадратные пластины размером 200 на 300 миллиметров. Всего потребуется семь десятков заготовок. Главное в этом этапе – аккуратность и точное соблюдение параметров.
  • На заготовки наклеивается пробковое покрытие с одно стороны. Одна заготовка остаётся без покрытия.
  • Заготовки собираются в кассету, поворачивая каждую последующую на девяносто градусов. Пластины между собой скрепляются клеем. Пластина без покрытия – последняя.
  • Кассету нужно скрепить каркасом, для этого используется уголок.
  • Все стыки тщательно обрабатываются силиконом.
  • На боках кассеты крепятся фланцы, внизу просверливается дренажное отверстие и вставляется трубка для отвода влаги.
  • Чтобы устройство можно было периодически вынимать, на стенках корпуса делаются направляющие для уголков.
  • Полученное устройство вставляется в корпус, стенки которого утеплены минеральноватным материалом.
  • Остаётся только вставить воздухообменник в систему вентиляции.

Состав и особенности работы

Схема приточно-вытяжной вентиляции подразумевает наличие двух независимых каналов. По первому воздух поступает внутрь помещения, второй служит для его вывода за пределы здания. Каналы оборудованы специальными устройствами, соединяющимися между собой при помощи воздуховодов. Входы и выходы устройств защищены решетками, не допускающими попадания в систему мусора и посторонних предметов.

Система содержит несколько клапанов, позволяющих регулировать количество входящего воздуха. Эти устройства также препятствуют проникновению холода внутрь помещения, когда установка выключена.

Простая реализация приточной установки

Входящие в состав воздушные фильтры предназначены для очистки поступающего извне воздуха от пыли и насекомых. Состояние устройств контролируется датчиками. Воздух по каналам перемещается принудительно, при помощи вентиляторов, мощность которых зависит от обслуживаемой площади и желания потребителя. Для обеспечения комфорта, система оборудована звукоизоляцией, позволяющей максимально снизить звук воздушного потока.

Приточно-вытяжная установка состоит из:

  • воздуховодов;
  • воздухораспределителей;
  • автоматики, которая обеспечивает работу отдельных узлов и позволяющей контролировать всю систему.

Кроме этого, устройство оборудуется: увлажнителями, рекуператорами, нагревателями воздуха, охладителями, осушителями и пр. Такое исполнение позволяет получать наиболее комфортное состояние окружающей среды в помещении.

Рекуператоры с промежуточным теплоносителем

В этой конструкции теплоноситель (вода или водно-гликолиевый раствор) циркулирует между двумя теплообменниками, один из которых расположен в вытяжном канале, а другой — в приточном. Теплоноситель нагревается удаляемым воздухом, а затем передает тепло приточному воздуху. Теплоноситель циркулирует в замкнутой системе, и не существует риска передачи загрязнений из удаляемого воздуха в приточный. Передача тепла может регулироваться изменением скорости циркуляции теплоносителя. Эти рекуператоры не содержат подвижных частей и имеют невысокую эффективность (45-60%).

Рекуператор с промежуточным теплоносителем

Предназначение и принцип работы приточно-вытяжной вентиляции


Принцип работы приточно-вытяжной вентиляции

Чтобы разобраться в принципе работы приточно-вытяжной вентиляции, необходимо сначала понять, что это такое.  Приточно-вытяжная система — это совокупность двух типов каналов.

Проходя по каналам первого типа, очищенный воздух попадает в помещение. Назначение каналов второго типа состоит в отводе переработанного воздуха за пределы дома.

Для равномерного отведения грязного воздуха на конце каналов устанавливают клапаны, называемые диффузорами.

Кроме клапанов, в конструкцию каждой вытяжной системы входят:

  • вентилятор, который обеспечивает движение загрязненного воздуха из помещения;
  • воздуховод, к которому подсоединяются приточный и вытяжной вентиляторы;
  • фильтры, очищающие поступающий воздух от вредных примесей и мусора;
  • автоматика, регулирующая работу всей установки.

Вентиляция в помещении состоит из нескольких этапов:

  1. Забор воздуха из внешней среды.
  2. Очистка воздуха.
  3. Подача очищенных масс в воздуховод.
  4. Отвод загрязненного воздуха в вытяжной канал.
  5. Выбрасывание переработанных масс на улицу.

Правильно отрегулированная система приточно-вытяжной вентиляции обеспечивает:

  • циркуляцию воздуха в помещении путем отвода грязного и подачи свежего из улицы;
  • защиту от неприятных запахов;
  • некоторые модели оснащены оборудованием для подогрева входящего воздуха.

Эффективность рекуператора

Важнейшей характеристикой рекуператора является его эффективность. Она показывает, как сильно рекуператор смог нагреть приточный воздух относительно идеального варианта. За идеальный вариант при этом принимается случай, когда приточный воздух нагрет до температуры вытяжного воздуха. На практике такой вариант недостижим, и нагрев происходит до некой промежуточной температуры Tп. Формула эффективности выглядит следующим образом:
K=  (T_П-Т_Н)/(T_В-Т_Н ), где:

  • ТП – температура приточного воздуха после рекуператора, °С,
  • ТН – температура наружного воздуха (приточный воздух до рекуператора), °С,
  • ТВ – температура вытяжного воздуха до рекуператора, °С.

Данная формула учитывает изменение явного тепла в потоках воздуха. Однако у потоков может меняться и относительная влажность, и тогда лучше прибегать к расчёту эффективности рекуператора по полному теплу. Формула схожа по виду с предыдущей, но отталкивается от энтальпий потоков воздуха:
K=  (I_П-I_Н)/(I_В-I_Н ), где:

  • IП – энтальпия приточного воздуха после рекуператора, °С,
  • IН – энтальпия наружного воздуха (приточный воздух до рекуператора), °С,
  • IВ – энтальпия вытяжного воздуха до рекуператора, °С.

Первая формула позволяет быстро оценить эффективность рекуперации. Для более точных результатов следует использовать вторую формулу.

Источники

  • https://aquatic-home.ru/rekuperator-dlya-chastnogo-doma.html
  • https://www.mosng.ru/articles/chto-takoe-rekuperator-vozdukha/
  • https://dantex.ru/articles/rekuperatory-vozdukha-vidy-i-printsip-raboty/
  • https://ventilsystem.ru/klimaticheskaya-texnika/rekuperator/rekuperator-vozduxa.html
  • https://J.Etagi.com/ps/chto-takoe-recupator/
  • https://HouseChief.ru/rekuperator-dlya-chastnogo-doma.html
  • https://stroy-podskazka.ru/rekuperator/svoimi-rukami/
  • https://HomeMyHome.ru/rekuperator-dlya-chastnogo-doma.html
  • https://stroy-podskazka.ru/rekuperator/vozduha/
  • https://TopVentilyaciya.ru/ventilyaciya/izgotovlenie-bytovogo-rekuperatora.html

Монтаж системы вентиляции

При установке систем вентиляции учитывается: площадь помещения, количество людей, толщина стен и перегородок, теплоизбытки (теплый пол, компьютер, радиаторы), наличие стеклопакетов, солнечная сторона.

Монтаж вентиляционной системы лучше выполнять на этапе строительства. Входные проемы пробиваются под потолками, канал прокладывается к 0,5 м до конька крыши. Оптимальная ширина канала 2,5 кирпича.

Сечения воздуховодов в вентиляции помещений рассчитываются согласно действующих СНиПов. Средние размеры сечения воздуховодов жилых помещений для квартир, домов на 1 кв.м. – 5,4 кв.м. сечения, подсобных помещений – 18 кв.м.

Контроллеры вентиляции устанавливаются для принудительной вентиляции в помещениях чердаков или в подвалах. Также контроллеры системы вентиляции могут подключаться к диспетчеризации, системе «умный дом».

Решетки монтируются наружно или внутри помещения. Диффузоры с разнонаправленными лопастями ячеек, соплом и вентиляторы устанавливаются в санузлах, кухнях, в дымоудаляющих системах.

Вентиляция выводится с помощью решеток на гипсокартонный или кассетный потолок, стены; на пол в виде нащельников.

Монтаж вентиляции видео:

Алгоритм выполнения работ

Компании, занимающиеся профессиональным монтажом вентиляционных систем, действуют по следующему плану:

  1. Разработка проекта (учитываются как нормы СНиП, так и пожелания заказчика).
  2. Сборка каналов воздухоотвода.
  3. Установка оборудования, входящего в конкретную систему: кондиционеров, увлажнителей, калориферов и т.д.
  4. Запуск и наладка.
  5. Сдача в эксплуатацию.

Рассмотрим, как эти шаги можно повторить самостоятельно.

Проект и расчёт

Понадобится план жилья. Нужно знать расположение комнат и объём каждого помещения.

На плане выбирается и отмечается расположение будущих элементов вентиляции. При этом нужно руководствоваться рядом принципов:

  1. Вход свежего воздуха монтируется в нижней части дома.
  2. Если входов будет несколько, они равномерно распределяются по всем сторонам жилья, если же вход планируется один, лучше предпочесть северную стену дома.
  3. По системе труб, которую лучше всего установить в потолочном пространстве, чистый воздух должен разводиться по всем жилым комнатам.
  4. Приток воздуха должен располагаться от жилых комнат в сторону санузла и кухни.
  5. Выход воздуха монтируется в противоположной части дома, дальше от входа.
  6. Выход нужно устраивать в верхней части стены и дома.
  7. Наилучшим решением будет установить принудительную вытяжную вентиляцию над плитой и в санузле.
  8. Нельзя располагать вытяжные решётки возле батарей – будет улетучиваться самый прогретый воздух.
  9. В квартирах естественная вытяжная вентиляция устанавливается при строительстве.

Чтобы рассчитать производительность вентиляционной установки нужно знать общий объём дома/квартиры. Минимально система должна обновлять весь этот объём примерно за 2 часа. А в идеале за 30 минут.

Площадь дома умножаем на высоту потолков,- получаем объём (например, 85 м2 х 2,3 м = 195,5 м3.)

Если считать по всем правилам, 195,5 х 2 = 391 м3/ч (округляем до 400 м3/ч).

В экономном варианте делим объём на два (пример: 195,5:2 = 97,75). Получается, что для данного дома подойдёт вентиляция от 100 до 400 м3 в час.

В офисах, где плотность населения выше, чем в квартире, мощность системы берётся исходя из количества людей в комнате: 60 м3/ч на человека.

Чтобы определить производительность самодельной вентиляционной системы, нужно учесть производительность вентилятора, сечение и длину воздуховода. Также погрешность будет тем выше, чем больше в системе поворотов и дополнительных элементов, таких, как увлажнители, калориферы и т. д.

Чем больше протяжённость воздуховода и чем больше в нём разветвлений, тем мощнее нужно устанавливать вентилятор. Его работа должна с лихвой перекрывать все потери давления.

Сборка каналов

Монтаж воздуховодов начинают после окончания штукатурных работ, но до того, как в доме будет выполнена чистовая отделка.

Материалом для самодельных каналов могут стать ПВХ, гофра или металлические трубы.

Рукава крепятся под потолком, согласно разработанной схеме.

Хорошо, если каждая комната будет иметь свой отдельный рукав.

После того, как закреплены все трубы внутри дома, перфоратором делается отверстие притока и заборник воздуха. Для защиты от насекомых на него устанавливается сетка и небольшой навес от непогоды. Хотя отверстие и должно быть ниже вытяжного, но не стоит его монтировать на уровне ближе 2 метров от земли.

Нельзя недооценивать давление, которому будут подвержены трубы – все стыки и крепления должны быть сделаны надёжно. Именно разгерметизация каналов – самая частая проблема в самодельных вентиляционных системах.

Оборудование

На этом этапе устанавливаются элементы и механизмы, которые призваны сделать жизнь комфортнее. Их набор может быть разным, но их устанавливают в следующем порядке (если смотреть от входного отверстия):

  • очистительный фильтр;

  • калорифер, который подогреет воздух зимой (он может быть с блоком, управляющимся дистанционно);
  • вентилятор;
  • рекуператор;
  • кондиционер, который охладит воздух летом (устанавливается перед самым выходом воздуха в комнату).

В самом конце делается выходное отверстие (если требуется). Если оно проходит сквозь кровлю, по неотапливаемому чердаку, трубы должны быть утеплены. Монтируется и подключается вытяжной вентилятор.

Заключительные работы

Прокладываются силовые кабеля, подключаются к сети электроприборы, делается заземление. Проводится пробный пуск системы и проверяется правильность функционирования всех элементов.

После того, как будут выполнены декоративные отделочные работы, и вентиляция скроется потолком, выводятся диффузоры (декоративные решётки).

Схема управления

Все составляющие элементы приточно-вытяжной установки должны быть правильно интегрированы в систему работы установки, и выполнять свои функции в должном объеме. Задачу управления работой всех компонентов решает автоматизированная система управления технологическим процессом. В комплект установки включены датчики, анализируя их данные, система управления корректирует работу нужных элементов. Система управления позволяет плавно и грамотно выполнять цели и задачи приточно-вытяжной установки, решая сложные проблемы взаимодействия всех элементов установки между собой.

Пульт управления вентиляциейНесмотря на сложность системы управления технологическим процессом, развитие технологий позволяет предоставить обычному человеку пульт управления от установки в таком виде, чтобы с первого прикосновения было понятно и приятно пользоваться установкой на всем протяжении ее службы.

Пример. Расчет эффективности рекуперации тепла:Расчет эффективности применения рекуперативного теплообменника в сравнении с использованием только электрического или только водяного нагревателя.

Рассмотрим систему вентиляции, с расходом 500 м3/ч. Расчеты будут проводиться для отопительного периода в г. Москва. Из СНиПа 23-01-99 «Строительная климатологи и геофизика» известно, что продолжительность периода со средней суточной температурой воздуха ниже +8°С составляет 214 суток, средняя температура периода со среднесуточной температурой ниже +8°С составляет -3,1°С.

Рассчитаем необходимую среднюю тепловую мощность: Для того, чтобы нагреть воздух с улицы до комфортной температуры в 20°С, потребуется:

N = G * C* ρ(в-ха) * (tвн-tср )= 500/3600 * 1,005 * 1,247 * = 4,021 кВт

Данное количество теплоты за единицу времени можно передать приточному воздуху несколькими способами:

  1. Нагрев приточного воздуха электрическим нагревателем;
  2. Нагрев приточного теплоносителя удаляемым через рекуператор, с дополнительным нагревом электрическим нагревателем;
  3. Нагрев уличного воздуха в водяном теплообменном аппарате и др.

Расчет 1: Теплоту к приточному воздуху передаем посредством электрического нагревателя. Стоимость электроэнергии в г. Москва S=5,2 руб/(кВт*ч). Вентиляция работает круглосуточно, на протяжении 214 суток отопительного периода, сумма денежных средств, в этом случае будет равна:Ц1=S * 24 * N * n = 5,2 * 24 * 4,021 * 214 =107 389,6 руб/(отоп.период)

Расчет 2: Современные рекуператоры осуществляют передачу теплоты с высокой эффективностью. Пусть рекуператор нагрел воздух на 60% от требуемой теплоты в единицу времени. Тогда электрическому нагревателю необходимо затратить следующее количество мощности:N(эл.нагр) = Q – Qрек = 4,021 – 0,6 * 4,021 = 1,61 кВт

При условии, что вентиляция будет работать на всем промежутке отопительного периода, получаем сумму за электроэнергию:Ц= S * 24 * N(эл.нагр) * n = 5,2 * 24 * 1,61 * 214 = 42 998,6 руб/(отоп.период) Расчет 3: Для нагрева уличного воздуха используется водяной нагреватель. Ориентировочная стоимость тепла от технической горячей воды за 1 гкал в городе Москва:Sг.в .= 1500 руб./гкал.  Ккал=4,184 кДжДля нагрева нам потребуется следующее количество тепла:Q(г.в.)  =  N  *  214  *  24  *  3600 / (4,184 * 106)= 4,021  * 214 * 24 * 3600 / (4,184 * 106) = 17,75 ГкалВ работе вентиляции и теплообменного аппарата на всем холодном периоде года сумма денежных средств за теплоту технической воды:Ц3 = S(г.в.)  *  Q(г.в.) = 1500 * 17,75 = 26 625 руб/(отоп.период)

Результаты расчетов затрат на подогрев приточного воздуха за отопительный период года:

Электрический нагревательЭлектрический нагреватель+ рекуператор Водяной нагреватель
107 389,6 руб42 998,6 руб 26 625 руб

Из приведенных расчетов видно, что самый экономичный вариант это использование контура горячей технической воды. Помимо этого сумма денежных средств, необходимая для нагрева приточного воздуха значительно снижается при использовании рекуперативного теплообменника в системе приточно-вытяжной вентиляции в сравнении с использованием электрического нагревателя.В заключении хотелось бы отметить, что применение в системах вентиляции установок с рекуперацией или рециркуляцией позволяет использовать энергию удаляемого воздуха, что позволяет снижать затраты энергии на нагрев приточного воздуха, следовательно снижаются денежные расходы на эксплуатацию системы вентиляции. Использование теплоты удаляемого воздуха является современной энергосберегающей технологией и позволяет приблизиться к модели «умного дома», в котором максимально полно и полезно используется любой доступный вид энергии.

Получить бесплатную консультацию инженера по вентиляции с рекуперацией

Получить!

Составляющие элементы принудительной вентиляции

Приточно-вытяжной модуль – главный компонент вентиляционной системы с побуждением. Установка обеспечивает нормированную циркуляцию воздуха в замкнутом пространстве – подачу чистых потоков и вывод отработанных масс.

Вентиляционный модуль представляет комплекс оборудования, заключенного в единый корпус (моноблочный агрегат) или собранного из наборных элементов.

Конструкция приточно-вытяжного агрегата в обязательном порядке включает следующие элементы:

  1. Вентилятор. Базовый комплектующий для работы искусственной системы воздухообмена. В ПВУ с разветвленной сетью воздуховодов устанавливаются радиальные вентиляторы, поддерживающие высокий напор воздуха. В портативных ПВУ допустимо применение осевых моделей.

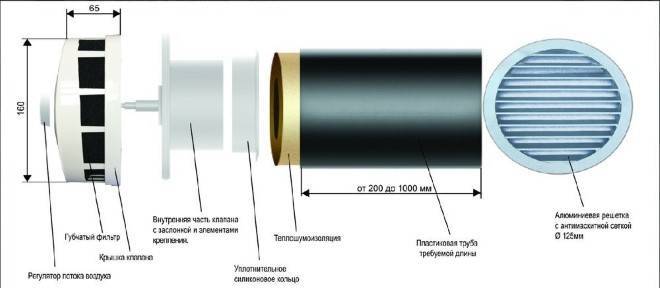

  2. Воздушный клапан. Устанавливается за наружной решеткой и предотвращает поступление воздуха извне при выключенной системе. При его отсутствии зимой в помещение будут просачиваться холодные потоки
  3. Воздуховоды. В системе задействованы две линии каналов: один – подача, а второй – выброс воздуха. Обе сети проходят через ПВУ. К первому воздуховоду подключается приточный вентилятор, ко второму, соответственно, вытяжной.
  4. Автоматика. Работа установки регулируется встроенной системой автоматики, реагирующей на показатели датчиков и заданные пользователем параметры.
  5. Фильтры. Для очистки поступающих масс применяется комплексная фильтрация. На входе приточного воздуховода размещается фильтр грубой чистки, его задача – удержание пуха, насекомых и частиц пыль.

Основное назначение первичной очистки – защита внутренних компонентов системы. Для более «тонкой» фильтрации перед воздухораспределителями устанавливаются фотокаталитический, угольный или другой тип барьера.

Устройство ПВУ на примере модели Вентс ВУТ с рекуперацией и нагревателем. В конструкции предусмотрен байпас для защиты теплообменника в зимнее время

Некоторые комплексы оснащаются дополнительным функционалом: охлаждение, кондиционирование, увлажнение, многоступенчатая система очистки и ионизации воздуха.

Система принудительной приточно-вытяжной вентиляции


Схема принудительной приточно-вытяжной вентиляции

Вытяжное устройство с принудительной вентиляцией имеет самую высокую стоимость по сравнению с другими типами систем очистки воздуха. Это обусловлено наличием в ее конструкции нескольких фильтров и вентиляторов.

Принудительные приточно-вытяжные вентиляции бывают нескольких типов:

  • с НЕРА-фильтром, который очищает воздух от примесей пыли;
  • бытовые вытяжные системы с вентиляторами;
  • бризер или проветриватель (компактная вентиляция);
  • ПВУ (центральная приточная вентиляция).

Устройство приточно-вытяжной вентиляции работает благодаря воздухозаборнику. Его устанавливают в северной части квартиры, где обычно проходит большее количество потоков воздуха.

Отверстие для вывода воздушных масс располагают в южной стороне помещения.  Для увеличения мощности работы воздухозаборника, устанавливают дефлектор.

Дефлектор — металлическое устройство, благодаря которому увеличивается скорость циркуляции в помещении, а следовательно, свежего воздуха поступает больше.

Обеспечивают стабильную работу системы и другие элементы конструкции:

  • калорифер — нагревает входящий воздух;
  • шумопоглощающие устройства — приглушают громкие звуки работающего оборудования;
  • воздуховоды — распределяют воздушные потоки по комнате;
  • вентилятор — создает нужное давление в установке.

Системы принудительной приточно-вытяжной вентиляции весьма эффективны. Они работают долго и бесперебойно. Но такие устройства имеют несколько недостатков. К ним относятся:

  • высокая стоимость;
  • большое энергопотребление;
  • невозможность самостоятельной установки конструкции;
  • риск поломки автоматического управления.

В зависимости от размеров здания и особенностей его обустройства разрабатывается схема приточно-вытяжной вентиляции. Она индивидуальна для каждого случая.

Самостоятельный монтаж вентиляции: основные этапы работы

После того как проведен расчет мощности и других основных размеров системы, можно приступать к установке. Монтаж приточно-вытяжной вентиляции желательно доверить специалистам, хорошо разбирающимся в деле, но при желании его можно провести своими руками.

Важно определиться с местом установки. Наиболее подходящими  являются чердак, потолок жилого помещения

Также возможна установка вертикальной системы в промежутке между двумя этажами.

Установка приточно-вытяжной вентиляции состоит из нескольких этапов:

Необходимо определиться с размерами отверстий для вентилирования

Важно помнить, что на 1 квадратный метр помещения требуется 15 мм диаметра. Так, для комнаты площадью 50 м2 потребуется отверстие диаметром 750 мм.
Найти место для приточного отверстия

Его необходимо расположить немного выше пола. Для создания отверстий используют перфоратор.
Поместить в отверстие воздуховод, длина которого должна быть около 0,4 метра.
Установить еще один воздуховод внутри комнаты.
Определиться с местом расположения вытяжного отверстия. Находиться оно должно напротив стены с приточным воздуховодом.
Воздуховод установить снаружи дома, выведя его на 50 см над крышей.
Собрать вентилятор.
Установить вентилятор в отверстие.
Провести пробное испытание вентиляции.

Предложенный алгоритм этапов работы универсален. Основываясь на нем, можно установить вентиляционные системы самой сложной конструкции.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
