Для чего нужен коллектор в системе водоснабжения

В каких случаях приемлема коллекторная система отопления

Стандартного решения при составлении схемы коллекторной системы нет, общепринятые стандарты планировки тоже отсутствуют. Подбором оборудования должны заниматься специалисты, учитывая конкретные задачи, которые требуется решать.

Не следует игнорировать мнение специалистов: такая система не может быть рекомендована для отопления в многоэтажных домах.

Варианты отопительной системы в многоэтажных домах

Проблема в том, что отопление в квартире обеспечивается подачей теплоносителя как минимум двумя стояками. Обязательное же условие рассматриваемой системы — подключение всех радиаторов к одному стояку.

Оставив один источник поступления тепла, потребуется перекрыть остальные, т.е. заварить их. Вся нагрузка сосредоточится на оставленном стояке, при этом в пределах конкретно взятой квартиры произойдет образование замкнутой гидравлической цепи.

Все находящиеся на верхних этажах радиаторы будут отрезаны от централизованной системы отопления и теплоноситель в них поступать не будет. Естественно, жильцы верхних этажей выразят недовольство и будут требовать в принудительном порядке восстановления прежних коммуникаций.

Общедомовая коллекторная группа

Главный коллектор выполняет те же функции, что и коллектор ТП — распределяет теплоноситель по ветвям тепловой сети с различной нагрузкой и расстоянием. Элемент изготавливается из стали — нержавеющей или черной — а профиль основной камеры бывает круглым или квадратным.

Существуют компактные модели коллекторов для 3-5 контуров, которые изготавливаются в виде одной трубы. Хитрость: обратный коллектор находится внутри камеры подачи. В результате получается общее тело с двумя камерами равной вместимости.

В подавляющем большинстве дачных домов площадью до 300 м² коллекторы не нужны. Для нескольких потребителей тепла используется система первичного-вторичного кольца, описанная в отдельной статье. Когда вам стоит задуматься о покупке распределительного коллектора централизованного теплоснабжения?

  • Дом имеет не менее двух этажей и общую площадь более 300 квадратных метров,
  • Для отопления используется как минимум 2 источника тепла — газовый котел, твердотопливный котел, электрический котел и т.д,
  • Количество отдельных радиаторных ветвей отопления — 3 и более; имеется бойлер косвенного нагрева, контуры отопления пристроек, подогрев бассейна.

The factors listed should be considered separately and in combination, and to select a model with specific dimensions, make a load calculation for each branch. Therefore, it begs the conclusion that it is better not to buy a manifold without consulting an expert.

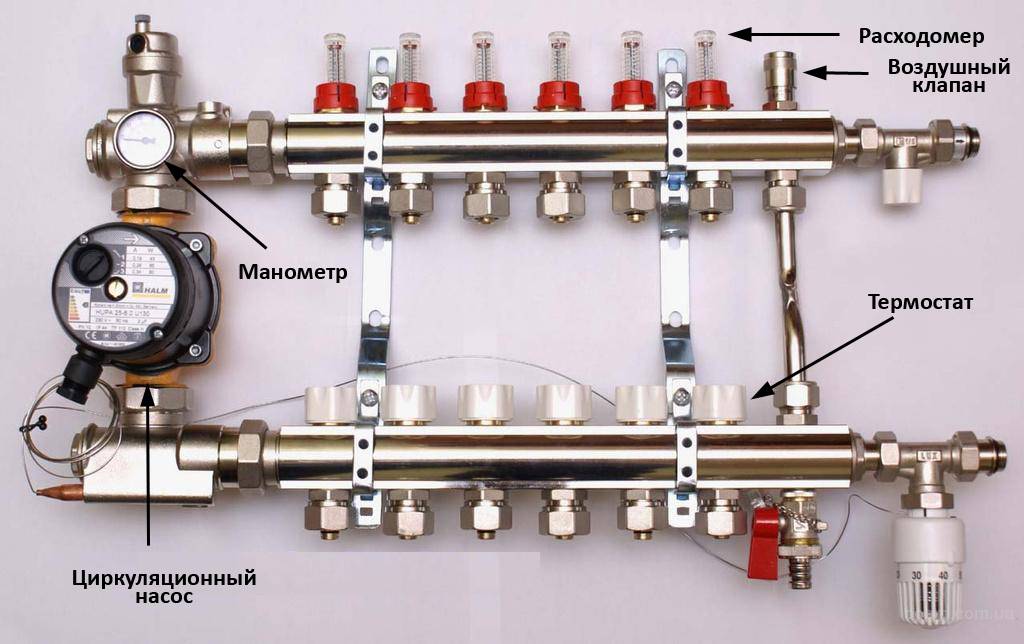

Чертеж коллектора и фотография готового изделия с насосными группами.

Виды

Коллекторы для воды различаются по материалу, конструкцией и другими параметрами. Прежде, чем приобрести его, определитесь, какая модель вам необходима. Сегодня гребенки делают из:

  • Нержавеющая сталь. Материал, который не ржавеет, не меняет эксплуатационных свойств под воздействием высоких температур или огня. Он легкий, поэтому в монтаже несложен. Сталь безвредна, не изменяет химический состав воды.
  • Латунь. Прочный материал, не подверженный коррозии и воздействию высоких температур. Латунные — дорогие, но прочные.
  • Полипропиленовые. Недорогие, не боятся коррозии, легкие. Они неремонтопригодные, используются в местах, где нагрузка на водопровод незначительная. Требуют особого подхода в установке.

Коллекторы отличаются способом крепления. Самое распространенное – резьбовое. Оно бывает с евроконусом, с компрессионными или паечными фитингами. Реже встречаются комбинированные. Стандартные модели гребенок включают от 2 до 6 отводов. Если вы не используете все подводы, то их можно закрыть заглушками и открыть в будущем.

Определение понятия «коллектор»

Вода в доме обязательно поступает в ванную, на кухню. Однако без нее еще не обходятся в бане, бассейне, сауне, душевой и так далее. Подачу воды необходимо обеспечить для всех потребителей, которыми являются, например, мойка, унитаз, посудомоечная и стиральная машина.

Водяной коллектор представляет собой технический элемент. Эту часть внутридомовой водопроводной сети еще называют гребенкой. Она монтируется вначале системы с холодной и/или горячей водой

Установка этого важного элемента проводится, например, в котельной частного дома или помещение, где выполняется водоподготовка

При выборе места монтажа обеспечивается свободный доступ к коллектору воды. Оно не должно впоследствии загромождаться мебелью и другими предметами. Гребенку нельзя наглухо зашивать в строительные конструкции дома. Часто такой технический элемент закрывают декоративной фальш-панелью для облагораживания сантехнического узла.

Наличие коллектора в водопроводной системе дома позволяет доставить воду к каждой водоразборной точке. Их количество индивидуально во всех частных жилых строениях.

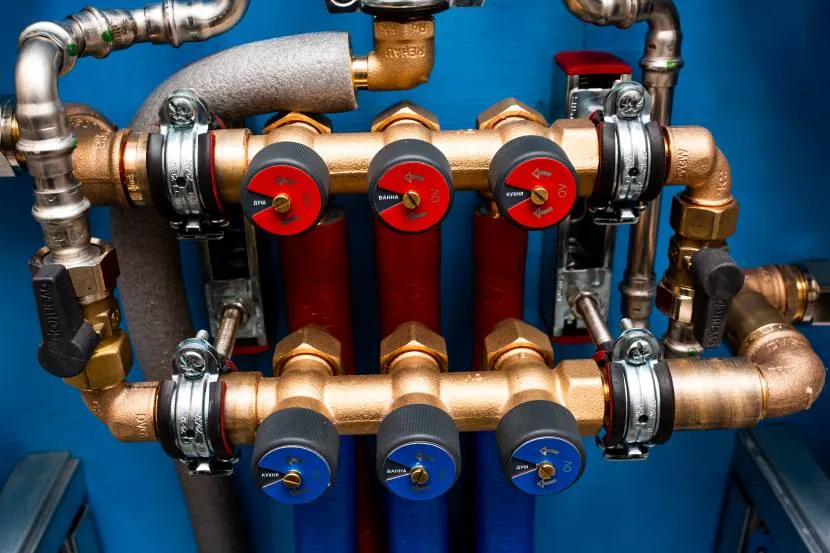

Смонтированные коллекторы в частной жилой постройке Источник oventrop-home.ru

Упрощенный вариант – это две раковины, ванна и унитаз. Хотя в современных домах устраивают несколько туалетов и ванных комнат. Многие домовладельцы совмещают такие помещения и устанавливают большое количество дополнительных бытовых устройств, работа которых осуществляется только после подключения к водопроводу.

Коллекторы для водоснабжения: функции, польза и правила выбора

Трубы не хватает для водоснабжения и котельной. Они должны быть правильно соединены, чтобы распределить рабочую нагрузку между элементами. Устройство для выполнения такой задачи — это коллектор. В этой статье мы проанализируем причины, по которым вам нужен коллектор, и соберем несколько советов по выбору коллектора.

Устройство выглядит как полая трубка с различными выходами, к которым подсоединяются другие трубки. Каждый отвод оснащен краном для регулирования потока жидкости или полного прекращения подачи воды.

Коллектор подключается к основной магистральной трубе, которая становится распределительным узлом. Не оставляйте коллектор без присмотра в любое время. По этой причине устройство не замуровывается в стену, а прячется в специальный коллекторный шкаф. По бокам уже имеются отверстия для слива труб и планки для крепления самого коллектора.

Установка коллектора предварительно рассчитывается на этапе создания трубной разводки.

Общие сведения

Из чего состоит коллектор водопроводный

Коллектор имеет цилиндрическую форму с отверстиями по бокам. На гребенке ставятся устройства перекрывающего типа, которые регулируют силу подачи воды. В торце коллекторного устройства имеется отверстие для входа жидкости из общего стояка, оно имеет более крупный диаметр.

По две стороны коллектора имеются резьбы внутреннего и наружного типа. Резьбовое соединение позволяет подключить коллектор к общей системе, либо иному коллекторному устройству. К нему подводят трубы, по которым вода поступает к разной сантехнике.

Внимание! Коллекторную разводку относят к параллельному типу. На конце коллектора монтируют заглушку, либо гаситель гидроударов, в зависимости от ситуации

На гребенке может быть два — четыре выхода. Если точек распределения жидкости много, то соединяют два – три коллектора в один. На свободные отверстия устанавливают заглушки

На конце коллектора монтируют заглушку, либо гаситель гидроударов, в зависимости от ситуации. На гребенке может быть два — четыре выхода. Если точек распределения жидкости много, то соединяют два – три коллектора в один. На свободные отверстия устанавливают заглушки.

Преимущества коллекторного типа

Коллекторы служат, чтобы выравнивать параметры внутри трубопровода. Коллекторы служат для:

1.регулировки давления. В этой разводке напор воды и ее температурный режим не изменяются при работе сразу нескольких точек.

2.если требуется ремонт деталей, замена смесителей, не нужно перекрывать весь водопровод. На выходе из коллектора к каждой сантехнике устанавливается затворный кран, регулирующий подачу жидкости на ветке.

3.для разводки не требуется монтировать в стене соединения, что минимализирует появление протечек. Если сломаются фитинги с кранами, то при замене не придется менять облицовку.

4.если потребуется внедрение дополнительной разводки, не потребуется заменять старую линию. Для монтажа не нужно много времени и сил, дорогих вложений.

Распределительные устройства отличаются высокими гидравлическими свойствами, не образуют коррозию, их можно ставить без прокладок. К преимуществам системы с коллекторами относят стабильную, практичную работу трубопровода, изолированное подключение каждого прибора, при необходимости можно регулировать технические параметры.

Недостатком данной разводки считают высокую цену. Чтобы проложить трубопровод, требуется большее количество трубопрокатов, чем в других типах разводки. Схема прокладки считается непростой, неопытному человеку можно столкнуться с вопросами уже при создании проекта.

Монтаж по коллекторной схеме

Принцип организации коллекторных систем

Коллекторная разводка водопровода в квартире своими руками выполняется по следующему принципу – центральная ветка не имеет отводов, а соединяется с коллектором, к которому, в свою очередь подсоединяются линии подачи для каждого прибора. При монтаже отопительных систем коллекторы устанавливаются в специальных шкафах (при реализации схемы для домов в несколько этажей коллекторы устанавливаются на каждом этаже).

Аналогичным образом монтируются системы холодного и горячего водоснабжения. В квартирах коллекторы водоснабжения удобно устанавливать за смывным бачком в туалете. Коллекторный принцип подачи воды или теплоносителя также называют лучевым, и он имеет свои особенности для систем водоснабжения и отопления. Эти нюансы заслуживают пристального внимания.

Схема устройства коллекторного шкафа

Монтаж коллекторного водоснабжения

Место соединения коллектора с центральной трубой оснащается шаровым краном для возможности общего отключения водоснабжения. Вентиль дополняется фильтром предварительной (грубой) очистки, задерживающим крупные нерастворимые включения, способные повредить остальное оборудование.

Если следовать по ходу течения воды, после фильтра грубой очистки должен находиться прибор учета расхода жидкости (счетчик), а после него – еще один фильтр, удаляющий менее крупные (по сравнению с первым) включения.

Следующий элемент грамотно спроектированной системы разводки труб водоснабжения в квартире – обратный клапан, который предотвращает обратный ход жидкости из коллектора в центральную трубу при снижении давления подачи воды.

Только после перечисленного выше оборудования осуществляется соединение с коллектором. Каждый отвод коллектора снабжается собственным краном для отключения водоснабжения ветки.

На фото пример разводки воды в квартире коллекторного типа

При выборе и установке коллектора одним из определяющих факторов является количество точек водопотребления. Оно должно соответствовать количеству отводов, а для возможности подключения в дальнейшем дополнительного сантехнического оборудования следует выбирать коллекторы с большим количеством отводов. Те из них, которые до определенного момента не задействуются в системе, снабжаются заглушками.

Если в дом или квартиру заходят центральные ветки и холодного, и горячего водоснабжения, монтаж разводки водоснабжения в квартире коллекторного типа в обоих случаях идентичен. Если имеется только центральное холодное водоснабжение, один из отводов коллектора ХВС направляет жидкость на водонагревательный прибор, откуда нагретая вода поступает в отдельный коллектор – для разводки горячего водоснабжения.

Проект лучевого водоснабжения должен учитывать не только количество точек водопотребления, но и расстояние от коллектора до каждого из них. Оптимальной точкой установки коллектора является место, наиболее близкое к максимальному количеству точек потребления, чтобы расстояния были примерно одинаковыми, а для отводов не требовалось слишком много труб.

Коллекторное отопление

Коллекторная схема отопления реализуется следующим образом:

  1. Подающий штуцер котла соединяется с напорным трубопроводом, который подает теплоноситель к коллектору №1.
  2. Отводы первого коллектора соединяются с верхними штуцерами радиаторов, установленных в доме.
  3. Рядом с коллектором №1 монтируют второй коллектор, отводы которого соединяются с нижними радиаторными разъемами.
  4. Коллектор №2 подключают к нагнетательному насосу, а его, в свою очередь, — к принимающему штуцеру котла.
  5. В самом высоком месте схемы в нее врезается расширитель, соответствующий схеме отопления (открытая или закрытая).

На схеме коллекторная разводка отопления

При наличии центрального водоснабжения и отопления схема коллекторной разводки отопительных приборов реализуется аналогично, за исключением отсутствия в ней котла, расширителя и насоса.

Для эффективности работы системы важно правильно выбрать место установки коллектора. Оптимально расположить его в геометрическом центре дома, от него расстояния до всех радиаторов, размещающихся, как правило, под окнами, будут примерно одинаковыми

Классификация коллекторов

Приборы создают из разных материалов:

  • латунные,
  • полипропиленовые,
  • из сшитого полиэтилена,
  • из нержавейки.

Нержавейка

Полипропилен

Латунь

Классифицируют устройства по методу подсоединения труб. Резьбовое крепление подразумевает наличие внутренней либо наружной резьбы. Подключение выполняется с использованием евроконуса либо с применением компрессионных фитинговых деталей для труб из металлопластика и пластика.

Для труб водоснабжения из полипропилена еще применяются пластиковые фасонные элементы под пайку. Но изделия из сшитого полиэтилена так не соединить, потребуются компрессионные фитинги.

Коллекторная установка имеет разное количество выходов: от 2 до 6. Изделия оснащены двумя креплениями, соответствующими сечению основной трубы. При их помощи выполняется объединение нескольких блоков в одно устройство без применения дополнительных переходных деталей. Увеличение длины гребенки необходимо в коттеджах с большим количеством сантехнических приборов.

Бывает, что устанавливается только один прибор. Тогда применяются специальные заглушки, позволяющие закрыть неиспользуемые выходы.

Область применения


Стабилизирует давление и равномерно распределяет воду ко всем точкам потребления Задача коллектора – выравнивание давления в водопроводной магистрали, предотвращение резких перепадов напора и гидроударов.

С его помощью:

  • Создаются автономные системы, подающие воду в каждой квартире многоэтажного здания.
  • Трубы водопровода подводятся к каждому сантехприбору.
  • Все сантехнические приборы функционируют независимо друг от друга.

Для достижения лучшего результата рекомендована установка коллекторных устройств на холодный и горячий водопровод. Выход каждого трубного отрезка оснащают краном либо вентилем, позволяющим быстро перекрыть поступление воды на любую точку. Это поможет избежать протечек при появлении неисправностей. Коллектор ставят на основной стояк и обычно прячут в сантехническом шкафу. Его нежелательно закрывать мебелью либо зашивать в стену без быстрого доступа.

Особенности конструкции водоснабжения в отоплении дома

Если отопительная система отопления выполнена по комбинированной схеме, то радиаторы работают в паре с трубопроводом системы «теплый пол», а коллектор водоснабжения оснащается узлом подмеса, чтобы при остывании жидкости в контуре теплого пола в этот контур путем подмешивания добавлялась вода из коллектора.

Покупая готовый коллектор, рекомендуется обратить внимание на расстояния между выходами коллекторов подачи и обратного хода, так как в азиатских устройствах эти значения могут не соответствовать европейским стандартам, и узел подмеса воды может просто не уместиться

Коллектор для водяного теплого пола

Коллектор для «теплых полов» имеет выпускные патрубки Ø 16 мм, 18 мм и 20 мм. Для магистралей, уложенных в загородных домах, рекомендуется устанавливать трубы с Ø ≤ 16 мм. Если в доме работает несколько контуров «теплого пола», и они имеют разную длину, то в коллекторе нужна система балансировки с расходомером, так как без балансира пол с более короткой трубной трассой буде всегда горячее.

Вращением кольца на расходомере изменяют его пропускную способность, а значит, регулируют температуру в контуре. Расход горячей воды визуально контролируется через специальную прорезь со шкалой.

Правила монтажа систем водоснабжения

Для магистрали водоснабжения коллекторы устанавливаются тоже в количестве двух единиц: один коллектор – для ГВС, другой — для холодного водоснабжения. Регулировочная арматура при реализации такого решения не понадобится – устанавливают только запорные вентили или краны. Такие краны в магистрали холодного водоснабжения оснащаются ручками синего цвета, для ГВС – красными рукоятками. Основная труба коллектора водоснабжения монтируется в сухом месте, но идеальным решением будет установка отдельного шкафа для коллектора. Для этого заводские узлы оснащаются специальными креплениями, а в заводских шкафах предусмотрены места для них. При изготовлении коллектора своими руками способ и схему размещения и крепления коллектора необходимо будет продумать отдельно – выберите любой вариант с обеспечением условий, описанных выше.

Типы схем разводки водопровода

Применяется 2 разновидности схем разводки:

  • тройниковая;
  • коллекторная.

Оба варианта обладают своими достоинствами и недостатками, имеют специфические особенности. Их отличие в том, что тройниковая схема дает один отвод на все точки, а коллекторная обеспечивает собственную линию для каждого прибора. Точкой в сантехнике называют место подключения того или иного прибора. Если это смывной бачок унитаза, точка называется одинарной. Для умывальника или ванны используются двойные точки (горячая и холодная вода).

Рассмотрим эти схемы внимательнее.

Тройниковая

Тройниковая, она же последовательная схема монтажа водопровода до недавнего времени была единственным используемым вариантом. Это самая простая и распространенная схема разводки. Она встречается в большинстве квартир, особенно в старых панельных домах. Представляет собой один отвод от стояка, проведенный до самого последнего сантехнического прибора. В нужных участках в разрыв трубы установлены тройники, обеспечивающие отвод на точку водоразбора. Всего их может быть сколько угодно, хотя типовые квартиры не позволяют разместить слишком много приборов потребления воды. Как правило, подобные схемы начинаются в туалете (или совмещенном санузле) от стояка и заканчиваются на кухне (на раковине или, реже, на посудомоечной машине).

Производится монтаж сразу двух трубопроводов с горячей и холодной водой. К достоинствам тройниковой разводки следует отнести:

  • экономный расход труб;
  • разводка занимает мало места и легко укладывается в нишу в стене (если это возможно);
  • монтаж такого вида разводки гораздо проще и быстрее;
  • стоимость материалов и работ значительно ниже. Чем при использовании другой схемы.

Недостатки тройниковой схемы:

  • если включены несколько приборов, давление воды снижается;
  • сложнее отыскать проблемный участок при появлении протечки;
  • для выполнения ремонта приходится полностью отключать подачу воды в квартиру.

Несмотря на эти недостатки, тройниковая схема разводки является наиболее распространенной и востребованной. Экономия материалов и компактность системы высоко оцениваются пользователями.

Коллекторная

Коллекторная (или лучевая) схема используется в квартирах сложной конфигурации, где приборы потребления воды находятся в разных участках помещения. Она создается по другому принципу — для каждого прибора создается отдельный отвод от общего центрального узла. Считается, что подобная система подключения способна обеспечить равномерное давление воды и облегчить поиск протечек.

Основным элементом такой схемы является коллектор, от которого отходят собственные трубы на каждую точку водоразбора. Он представляет собой продолговатый корпус с несколькими присоединительными патрубками, каждый из которых оснащен собственным запорным устройством. Для горячей и холодной воды устанавливаются собственные коллекторы, от которых идут трубы к сантехнике.

Достоинствами коллекторной схемы считаются:

  • возможность обеспечить нормальное давление воды для каждого сантехнического прибора, не зависящее от режима работы других устройств;
  • при необходимости ремонта можно отключить подачу воды от одного устройства, не препятствуя работе всех остальных приборов;
  • можно подключать много устройств, расположенных в разных участках помещения;
  • при появлении протечки в трубах или соединительных элементах проще обнаружить проблемное устройство;
  • используя вентили на коллекторе, можно настраивать подачу воды на каждый прибор.

К недостаткам коллекторной системы относятся:

  • расход труб в несколько раз выше, чем при тройниковой схеме;
  • монтаж значительно сложнее и требует много времени;
  • большое количество труб нуждается в создании декоративных панелей или коробов для скрытой установки;
  • конструкция коллектора рассчитана на определенное количество присоединительных патрубков. Подключение дополнительных устройств может быть сопряжено с дополнительными монтажными работами;
  • расходы на создание коллекторной схемы разводки значительно выше, чем при использовании традиционных методик подключения сантехнических приборов.

Преимущества и недостатки


Устройство позволяет перекрывать воду только на требуемом участке, не прекращая подачу к другим точкам У устройства множество достоинств:

  • Удобство. Все коммуникационные узлы расположены в одном месте. Нет нужды залезать под мойку для отключения смесителя с неисправной кран-буксой. Все что потребуется – закрыть необходимый кран на разветвителе.
  • Надежность. От устройства до точки потребления прокладывается труба без каких либо соединений. Если все смонтировано правильно, протечек не будет.
  • Исключение перепадов давления. При одновременном пользовании двумя сантехприборами давление в магистрали останется неизменным. Если в наличии запорная арматура, можно отрегулировать подачу воды при излишне большом либо слишком маленьком давлении в водопроводе.
  • Отсутствие перепадов температур. Этот момент важен при пользовании горячей водой на двух точках.

Коллекторы нужны для удобства пользования бытовыми приборами, которые подсоединены к водопроводной системе. Не потребуется полностью отключать водопроводный комплекс при необходимости ремонта отдельных точек или участков магистрали. Систему можно установить в скрытом виде. В открытом виде она может быть чересчур громоздкой.

Единственным недостатком установки является цена. Разводка водоснабжения с применением коллекторов значительно дороже по материалу (сами гребенки и соединительные элементы) и по работе, если этим занимается нанятый специалист

Но принимая во внимание надежность и пользу устройства, затраты вполне окупаются

Система водопровода с коллектором способствует устранению большинства изъянов в магистрали водоснабжения либо позволяет обезопасить потребителей от вероятных несовершенств последовательной или смешанной схем развертки. Долговечность пластиковых, медных и стальных приборов – более полувека, но время эксплуатации шаровых кранов составляет около 15 лет.

Устройство распределительного коллектора и принцип работы

Основной функцией коллектора является распределение одного значительного потока воды на несколько небольших. Для этого в продаже можно найти устройства, имеющие от 2 до 4 выходов. Для того чтобы организовать значительное количество веток, нужно соединить между собой несколько подобных гребенок.

Для подсоединения коллектора нужно его сцепить непосредственно со стояком системы водоснабжения дома. Для этого с двух сторон устройства имеют специальные резьбовые соединения. Они могут иметь внутреннюю и внешнюю резьбу.

На незанятый конец коллектора, как правило, устанавливает заглушка. Также к этому месту можно подсоединить какой-либо сантехнический прибор. Чаще всего это касается гасителя гидроударов, оснащенного мембранным устройством.

Выходы могут быть организованы следующими способами:

  • с использованием вентилей;
  • с применением шаровых кранов.

Вентили позволяют не только руководить потоками жидкости. К их функциям можно отнести регулировку напора на конкретном отделении системы водоснабжения.

Монтаж по коллекторной схеме

Принцип организации коллекторных систем

Коллекторная разводка водопровода в квартире своими руками выполняется по следующему принципу – центральная ветка не имеет отводов, а соединяется с коллектором, к которому, в свою очередь подсоединяются линии подачи для каждого прибора. При монтаже отопительных систем коллекторы устанавливаются в специальных шкафах (при реализации схемы для домов в несколько этажей коллекторы устанавливаются на каждом этаже).

Аналогичным образом монтируются системы холодного и горячего водоснабжения. В квартирах коллекторы водоснабжения удобно устанавливать за смывным бачком в туалете. Коллекторный принцип подачи воды или теплоносителя также называют лучевым, и он имеет свои особенности для систем водоснабжения и отопления. Эти нюансы заслуживают пристального внимания.


Схема устройства коллекторного шкафа

Монтаж коллекторного водоснабжения

Место соединения коллектора с центральной трубой оснащается шаровым краном для возможности общего отключения водоснабжения. Вентиль дополняется фильтром предварительной (грубой) очистки, задерживающим крупные нерастворимые включения, способные повредить остальное оборудование.

Если следовать по ходу течения воды, после фильтра грубой очистки должен находиться прибор учета расхода жидкости (счетчик), а после него – еще один фильтр, удаляющий менее крупные (по сравнению с первым) включения.

Следующий элемент грамотно спроектированной системы разводки труб водоснабжения в квартире – обратный клапан, который предотвращает обратный ход жидкости из коллектора в центральную трубу при снижении давления подачи воды.

Только после перечисленного выше оборудования осуществляется соединение с коллектором. Каждый отвод коллектора снабжается собственным краном для отключения водоснабжения ветки.


На фото пример разводки воды в квартире коллекторного типа

При выборе и установке коллектора одним из определяющих факторов является количество точек водопотребления. Оно должно соответствовать количеству отводов, а для возможности подключения в дальнейшем дополнительного сантехнического оборудования следует выбирать коллекторы с большим количеством отводов. Те из них, которые до определенного момента не задействуются в системе, снабжаются заглушками.

Если в дом или квартиру заходят центральные ветки и холодного, и горячего водоснабжения, монтаж разводки водоснабжения в квартире коллекторного типа в обоих случаях идентичен. Если имеется только центральное холодное водоснабжение, один из отводов коллектора ХВС направляет жидкость на водонагревательный прибор, откуда нагретая вода поступает в отдельный коллектор – для разводки горячего водоснабжения.

Критерии выбора

Распределительный коллектор для горячей и холодной воды

Прежде чем выбирать устройство, важно подсчитать общее число потребителей воды. К ним причисляются унитазы, краны, посудомоечные и стиральные машинки и прочие приборы

Их количество должно совпадать с числом выходов. Если в дальнейшем предполагается подсоединение дополнительных сантехприборов, стоит выбрать гребенку с большим числом выводов. Неиспользуемые выходы перекрываются специальными сантехническими пробками.

Вид прибора различается в зависимости от материала и сечения трубных отрезков и фасонных элементов. Чтобы коллектор было проще смонтировать, подбирайте водопроводную гребенку с  уже установленными кранами.

Если количество точек больше, чем число выводов, поставьте несколько приборов, соединив их в одно целое.

Стоит ознакомиться с техническими характеристиками различных гребенок, чтобы сделать выбор:

  • давление в магистрали водопровода,
  • пропускные способности прибора,
  • монтаж на горячее либо холодное водоснабжение,
  • возможность подсоединения дополнительного сантехприбора.

Как выбрать?

Выбрать коллекторы без кранов для водоснабжения можно по следующим параметрам:

Материал изготовления. Чаще встречаются коллектора из нержавеющей стали, хромированной стали и латуни. Реже из меди. Материал изготовления влияет на цену. Есть некоторые различия в максимальном давлении воды и её температуре.

Способы подключения. Здесь выбор чисто технический. Всё зависит от выбранной трубы для водопровода и способа её подключения. Отводы гребёнки могут с наружной или внутренней резьбой. С подключением по типу «евроконус» или с метрической резьбой. Есть варианты для медных труб с соединением по пайку.

Кол-во отводов. Здесь ищем варианты с отводами от 2 до 5. Найти 5 отводов трудно, поэтому соединяем коллектора с тремя и двумя отводами для получения пяти отводов. Можно соединить больше коллекторов.

Диаметры труб. Важный параметр для синхронизации диаметров водопроводных труб и подключения коллектора к магистрали. Варианты 3/4″ и 1″.

Осевые расстояния отводов. Если коллектора с регулирующими кранами обычно имеют расстояния между отводами в 45 мм, то распределительные коллекторы без кранов могут иметь расстояния между отводами 36-110 мм.

Тройниковая схема и ее особенности

Технически тройниковая схема разводки водоснабжения в квартире является последовательным соединением – от стояка отходит одна труба, к которой при помощи тройников подключается сантехническое и другое водопотребляющее оборудование.

Плюсами такой системы являются:

  • экономичность (при последовательном подключении требуется минимальное количество труб),
  • простота монтажа.

Тройниковая схема разводки водопровода в квартире имеет и свои недостатки:

  • большое количество соединений и последовательное подключение затрудняют поиск протечек,
  • всегда существует риск появления перепадов давления в системе и снижения напора в наиболее удаленных от стояка точках при одновременном включении нескольких кранов,
  • при необходимости выполнения ремонтных работ потребуется полное отключение водоснабжения, что представляет собой определенное неудобство,
  • установка тройников не всегда удобна в условиях небольшого пространства.


Пример тройниковой схемы разводки водопровода Тройниковые схемы водоснабжения рекомендуют выбирать для небольших квартир. При небольшом количестве точек потребления и их нахождении близко друг к другу многие недостатки становятся менее актуальными – согласовать водопотребление в этом случае значительно проще, а значит, риск снижения давления минимизируется.

При монтаже тройниковой схемы тройники часто скрываются в стенах или под полом, что усложняет осмотр коммуникаций, а при ремонте неизбежно приводит к повреждению отделки.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
