Устройство и назначение гидробака

Гидроаккумулятор, который иначе называют гидробаком или мембранным баком, – это герметичная металлическая ёмкость, в которую помещена частично заполненная водой эластичная мембрана грушевидной формы. По сути, мембрана, помещенная в корпус гидробака и прикрепленная к его корпусу фланцем с патрубком, разделяет его ёмкость на две части: водную и воздушную.

При увеличении объема воды в гидробаке естественным образом уменьшается объем воздуха. В результате повышается давление в поставляющей воду системе. При достижении заданных пользователем параметров давления оно фиксируется реле, которое планомерно подает команду на отключение насоса.

Галерея изображений
Фото из

Гидроаккумулятор — металлический бак, внутрь которого помещена эластичная мембрана в форме колбы, заполняемая водой. Остаток пространства между колбой и корпусом занимает газ или воздух Изменение объема воды в колбе и воздуха в корпусе фиксируется автоматикой, которая контролирует циклы включения/отключения насоса Гидробаки используются как в составе систем с погружным насосом, так и в паре с поверхностным. В обоих случаях они требуются для автоматизации работы системы Гидроаккумуляторы устанавливают либо на входе водопровода в дом, либо возле водозаборной скважины непосредственно в кессоне На входном патрубке в гидробак устанавливается обратный клапан, предотвращающий отток воды обратно в выработку после остановки насоса Оптимальным местом для установки манометра считается выход из гидроаккумулятора, требующийся для контроля параметров давления в системе В обустройства дач и небольших загородных домов используются гидробаки емкостью от 12 до 24 л. Для работы в паре с погружными насосами объем берут больше, рассчитывают исходя из технических характеристик конкретного агрегата Если для нормальной работы автономной системы требуется резерв воды в 300 — 500л, то схему с гидробаком дополняют большим гидроаккумулятором, готовым или самодельным накопителем

Компоненты системы водоснабжения с гидробаком

Гидоаккумулятор в составе насосной станции

Установка гидроаккумулятора в кессоне

Гидроаккумулятор на вводе водопровода в дом

Расположение обратного клапана

Место установки манометра

Стандарты объема гидроаккумулятора

Система для резервного запаса воды

Корпус бака выполнен из металла, но вода не контактирует с ним: она заключена внутрь камеры-мембраны, которую производят из прочного резинового бутила.

Этот стойкий к воздействию бактерий материал помогает воде не терять тех качеств, которые предъявляются к ней санитарными и гигиеническими нормами. Питьевая вода при взаимодействии с резиной сохраняет все свои замечательные свойства.

Вода в попадает через присоединительный патрубок, снабженный резьбовым соединением. Напорный патрубок и выход соединительного водопровода должны, в идеале, иметь одинаковые диаметры. Это условие позволяет избегать дополнительных гидравлических потерь внутри трубопровода системы.

В тех гидроаккумуляторах, которые входят в состав бытовых систем водоснажбения, используется воздух. Если же это устройство предназначено для производственного применения, в него закачивают газ

Чтобы регулировать давление внутри устройства, в воздушной камере предусмотрен специальный пневмоклапан. Воздух накачивается в отведенный для него отсек через обычный автомобильный ниппель. Кстати, через него можно не только докачать воздух, но, при необходимости, и стравить его излишки.

Закачивают воздух внутрь мембранного бака, используя для этой цели компактный автомобильный или простой велосипедный насос. При поступлении воды в резиновую грушу сжатый воздух оказывает её напору сопротивление, не позволяя мембране прорваться. Давление внутри гидроаккумулятора тоже регулируется с помощью сжатого воздуха.

Гидроаккумулятор состоит из следующих элементов: 1 – металлический корпус, 2 – резиновая мембрана, 3 – фланец, снабженный клапаном, 4 – ниппель, через который можно закачать воздух, 5 – воздух под давлением, 6 – ножки, 7 – установочная платформа для насоса

Давление в гидроаккумуляторе 24 литра

Часто можно услышать вопрос, какое давление в гидроаккумуляторе 24 литра нужно поддерживать? А если бак большой, то, какое давление в гидроаккумуляторе 50 литров, или 100 литров? Отвечая на этот вопрос, можно утвердительно ответить, что давление в баке никак не зависит от объема бака. Именно поэтому, давление воздуха в гидроаккумуляторе на 50 литров и даже на 150 литров необходимо поддерживать на абсолютно одинаковых значениях.

Все дело в том, что гидроаккумулятор для систем водоснабжения работает совместно с насосным оборудованием. Соответственно систему водоснабжения мы настраиваем так, чтобы при открытии крана, насос включился и вода потекла. При закрытии крана, соответственно мы хотим, чтобы насос выключился. За такой комфорт отвечает маленькое, незаметное устройство – реле давления или датчик протока:

Реле давления отслеживает, простите за каламбур, давление. Так вот, при закрытии крана, насосная станция продолжает работать, нагнетая давление воды в трубах водоснабжения. Достигая определенного значения, реле, размыкает контакты и насос выключается. Значение давления, конечно может быть разным, но как минимум не превышать порога разрыва труб, трубных соединений, или же гидравлической части насоса.

Обычно, давление в системе водоснабжения загородного дома считается вполне достаточным в 2,5 атмосферы. Давления всего 2-х атмосфер вполне хватит для: душевых процедур, помыть посуду, других повседневных нужд и устойчивой работы стиральной машины. Таким образом, отвечая на вопрос, какое давление в гидроаккумуляторе необходимо поддерживать, с уверенностью можно сказать, – любое ниже порога срабатывания реле давления, иначе насос выключится быстрее, чем будет закачен гидроаккумулятор.

Одно из правил гасит, что правильное давление, выставленное в баке, должно быть ниже порога на 10%. Домовладельцы обычно немного перестраховываются и выставляют значение ниже на 12 – 15%. Стандартные настройки, выставляемые на заводе, как правило, составляют 1,5 атмосферы для любого бака. Со временем, давление в сосуде немного падает, так как есть допустимые потери через золотник. Подкачать бак можно обычным велосипедным качком, предварительно слив полностью из него воду.

Расчет оптимального объема гидробака

Правильно подобранный объем гидробака позволит:

  • обеспечить достаточный уровень потребления воды,
  • оптимально использовать насосное оборудование,
  • продлить срок службы накопителя и элементов системы.

Существует несколько способов, как подобрать гидроаккумулятор для систем водоснабжения и рассчитать необходимый объем накопителя.

Итальянские инженеры разработали методику расчета UNI 8192. Подбор осуществляется по трем параметрам: максимальному расходу воды, количеству допустимых включений насоса в час и высоты подачи воды.

При небольшой потребности в водоснабжении, например, для семьи из 2-3 человек, живущей в одноэтажном доме, объем гидробака можно не рассчитывать. Достаточно будет 24-литровой емкости.

Для домов большей этажности и с немалым количеством точек потребления воды, следует произвести расчет.

Нужный размер гидробака можно выбрать только на основании расчетов

Он проводится по схеме:

  1. По таблицам определяются суммарные коэффициенты потребления воды в зависимости от используемого оборудования.
  2. Рассчитывается максимальный расход воды. Например, при совместной работе душа, смывного бачка и крана на кухне этот показатель будет равен 30л/мин (Qmax).
  3. Расчетное количество включений насоса в час (для комфортной работы) принимается за а=15. При более интенсивной работе мембрана гидробака совершает слишком частые колебания, что приводит к ее преждевременному разрушению. К тому же производительность насоса не дает возможности полностью заполнить накопитель водой. Насос при непрерывной работе перегревается и быстрее выходит из строя.
  4. Следующая важная величина – максимальное и минимальное давление для срабатывания реле. Для двухэтажных домов эти значения 3 бар и 1,5 бар соответственно (Pmax и Pmin). В расчете участвует начальное давление газа в установке P0=1,3 бар.
  5. Необходимый объем определяется по формуле: V=16,5 x Qmax x Pmax x Pmin /(a x (Pmax-Pmin)x P0)=16,5х30х3х1,5/(15х(3-1,5)х1,3)=76 л.

Гидроаккумулятор для систем водоснабжения с такой вместимостью позволит выполнить потребности в водоснабжении жителей 2-х этажного дома при трех работающих одновременно точках разбора воды.

Как правильно рассчитать и подобрать гидроаккумулятор можно посмотреть на видео:

Нужен ли запас емкости

Дополнительный объем воды, хранящейся в гидробаке, не отражается на его эксплуатации. Основной функцией агрегата является поддержание давления в водопроводной сети.

При увеличении потребности в водообеспечении, например, при увеличении числа жильцов или количества потребляющей воду бытовой техники, можно дополнительно установить еще один гидробак небольшого объема. Их производительность суммируется

Место установки дополнительного гидробака не играет важной роли

При необходимости в систему можно установить несколько гидробаков

Подключение гидроаккумулятора

Перед подключением гидроаккумулятора к системе необходимо измерить в нем давление. Этот параметр необходим для установки реле срабатывания датчика давления.

На заводе в баке устанавливается 1,5 Атм. Для этого можно использовать автомобильный манометр при отсутствии другого. Для замера этого параметра в нижней части гидробака (от 100 литров) есть специальный вход.

  • При использовании насоса поверхностного типа, установите его около гидробака. Обратный клапан устанавливается на подающем воду трубопроводе.
  • Установку всех устройств, необходимых для работы гидроаккумулятора лучше производить, используя для обвязки в схеме пятивыводной штуцер.
  • Наличие выводов с разными диаметрами делает его использование незаменимым при установке гидроаккумулятора в водопроводной системе.


Пятивыводной штуцер

Но это необязательное требование. Кто-то любит делать все по старинке, используя фитинги и обрезки труб.

Схема подключения гидроаккумулятора к насосу и системе водоснабжения


Схема подключения

После установки гидроаккумулятора нужно установить оптимальное рабочее давление в системе водоснабжения и отрегулировать срабатывание реле. Нормальную работу бытовой техники обеспечивает давление 1,4-2,8 Атм. Для сохранения мембраны, давление в системе должно быть больше, чем в гидробаке на 0,1-0,2 Атм.

Например, если давление в гидробаке 1,5 Атм, то показатель этого параметра в системе водопровода должен быть не менее 1,6 Атм. Для регулировки реле используется это значение, оно оптимальное для водоснабжения небольшого одноэтажного коттеджа.

Если дом больше – два или три этажа, для него потребуется повысить давление в гидробаке, делая расчет оптимального давления с помощью формулы: V=(H+6)/10, где Н – значение самой высокой в доме точки водоразбора. Вставив его в формулу, можно узнать какое давление необходимо установит в гидробаке.

Вот основные моменты, которые надо учитывать при прокладывании трубопровода и монтаже гидроаккумулятора в домашний водопровод. Правильная установка – залог долгой и исправной работы всей системы водоснабжения.

Самые хорошие гидроаккумуляторы от компании «Джилес» на 2022 год

Отечественное производство занимает одну из лидирующих позиций на рынке в данной области. Имеются агрегаты любого наминала. В обзор включены модели, чаще все приобретаемые населением.

Модель «100 В»

Отдельно стоящая установка на трёх ножках в голубом цвете. Выполнена из прочного металла, обработана изнутри специальным слоем, который предотвращает появление ржавчины. Выполнят все те же функции, что и агрегаты от фирмы «Беламос».

Модель «100 В» — внешний вид

Технические характеристики:

Устанавливается:горизонтально
Объём бочка:24 литра
Масса нетто:3 кг
Габариты (сантиметры):28/31/46
Мембрана:бутилированная резина
Нагревание жидкости:45 градусов
Максимальна температура:77 градуса
Выходное соединение по диаметру:1 дюйм
Давление (МПа):0,8 – максимальное, 0,15-0,2 установленное
Средняя цена:1400 рублей

100 В Джилес
Достоинства:

  • Гарантия качества;
  • Простой монтаж;
  • Доступная цена;
  • Компактность;
  • Вместительность;
  • Технические свойства.

Недостатки:

Не выявлены.

Модель «24 ГП»

Стальной бак с боковым типом установки со сменной мембраной. Небольшой объём позволяет в полной мере обслужить частный дом. По качеству сборки и эксплуатации нареканий не наблюдалось. Выполнят все функции, которые налагаются на гидроаккумулятор.

Гидроаккумулятор «24 ГП», внешний вид

Технические характеристики:

Устанавливается:горизонтально
Габариты (сантиметры):32,5/47/31
Масса нетто:4 кг 600 г
Максимальное давление:8 бар
Разъём соединения:1 дюйм
Вместительность бака:24 литра
Мембрана:бутил
Рабочая температура:до 99 градусов
Рабочее давление:2 бар
Стоимость:1500 рублей

24 ГП Джилес
Достоинства:

  • Конструкция устойчивая на поверхности;
  • Недорогая;
  • Практичная;
  • Маловесная;
  • Функционал.

Недостатки:

Не выявлены.

Лучшие гидроаккумуляторы для систем водоснабжения на 24 литра

Компактный гидроаккумулятор для систем водоснабжения дачи не нуждается в емкости большого объема. Небольшой расход воды позволяет сэкономить на вместимости резервуара. Несмотря на небольшие размеры, гидробаки функциональны, легко справляются с поставленными задачами: поддерживают стабильное давление и защищают насосы от частого включения.

ВыборЭксперта.ру остановили свой выбор на 3 изделиях, имеющих надежные конструктивные решения, отличающиеся продолжительным сроком службы. Предложенные гидроресиверы предназначены для работы со скважинными насосами мощностью 500 Вт или поверхностными моделями в 1 кВт.

Wester WAO 24

Небольшой горизонтальный гидроаккумулятор российского производства изготовлен углеродистой стали. От коррозии емкость защищает порошковое покрытие, высокое качество покраски отмечают все пользователи – краска не облазит с поверхности даже при эксплуатации в помещениях с высоким уровнем влажности. В качестве опоры предусмотрено 4 ножки с отверстиями для монтажа. В верхней части установлена площадка для насоса.

Бутиловая диафрагма, установленная в баке, отличается повышенной прочностью, устойчивостью к воздействию бактерий, которые могут жить в колодезной воде. Для подключения к водопроводу используется оцинкованный стальной фланец. Гидроресивер можно использовать в системах холодного и горячего водоснабжения. Емкость рассчитана на рабочее давление до 10 бар.

Достоинства:

  • Хорошая устойчивость;
  • Добротное исполнение;
  • Низкая цена;
  • Срок службы не менее 7 лет;
  • Сменная мембрана.

Недостатки:

Вмещает не более 30% воды от заявленного объема.

Вихрь ГА-24 24 л

Горизонтальная модель от российского производителя изготовлена из стали. Декоративное покрытие защищает от коррозии при эксплуатации в условиях повышенной влажности. Горизонтальная компоновка упрощает монтаж, а площадка позволяет установить внешний насос и сэкономить полезное пространство. Диафрагма изготовлена из пищевой резины и не оказывает негативного влияния на качество воды.

Модель рассчитана на перекачку жидкости с температурой до 45 градусов и используется только в системах холодного водоснабжения. Заводское давление в баке 2 бар, максимально допустимое – до 6 бар. Для закачивания воздуха предусмотрен пневмоклапан. Фланец для подключения водопровода изготовлен из оцинкованной стали.

Достоинства:

  • Универсальный монтаж: можно установить горизонтально или закрепить на стене;
  • Простая замена мембраны;
  • Стабильное давление без скачков;
  • Низкая цена.

Недостатки:

Нет манометра.

Unipump 85109 24 л

Корпус из нержавеющей стали делает оборудование практичным и долговечным. Высокая устойчивость к коррозии увеличивает срок эксплуатации до 10 лет. Горизонтальная компоновка делает гидробак удобным в эксплуатации. Через боковой фланец, изготовленный из нержавейки, емкость легко обслуживать и подключать к водопроводу. Для подключения используется стандартная дюймовая резьба. На площадке можно установить внешний насос. В качестве опоры приварены пластины с монтажными отверстиями, которые равномерно распределяют нагрузку на основание.

Мембрана, изготовленная и EPDM, отличается высокой устойчивостью к нагрузкам, эластичностью. Гидроресивер работает при номинальном давлении 2 бар, но рассчитан на повешение нагрузки до 6 бар.

Достоинства:

  • Не облазит декоративный слой;
  • Сменная диафрагма;
  • Отсутствие неприятного запаха у воды;
  • Максимальная температура жидкости 90 градусов.

Недостатки:

Высокая цена.

Особенности и типы баков для водоснабжения компании Reflex

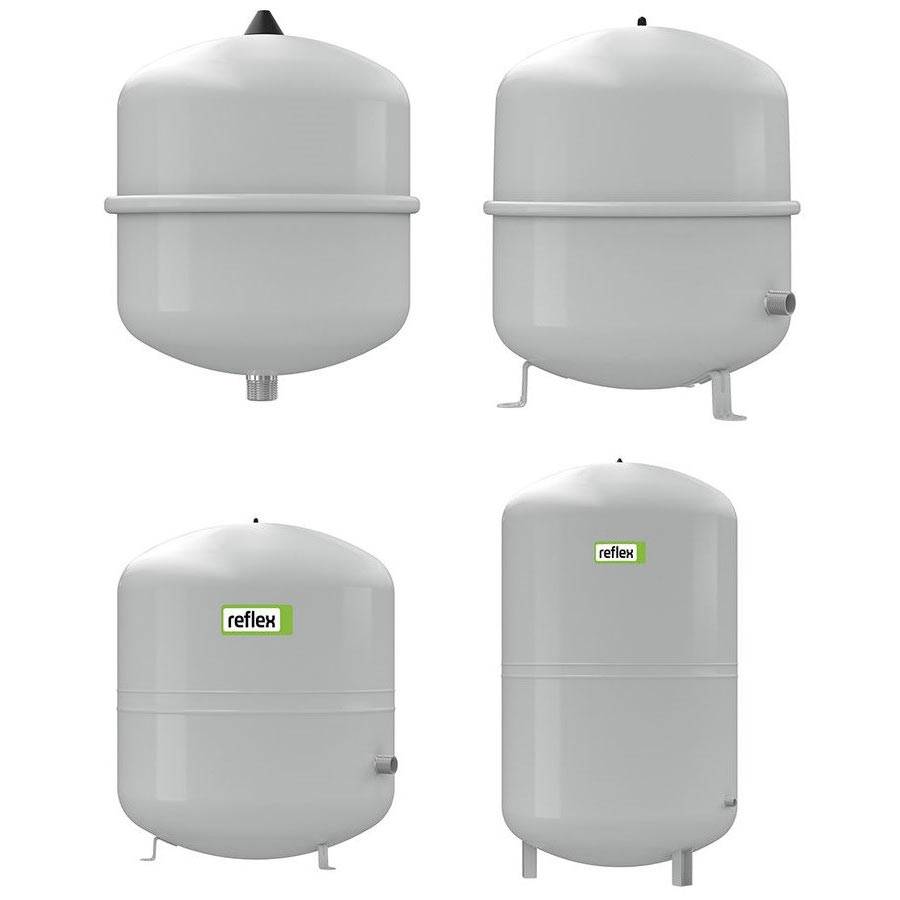

Современные модели баков для отопления и водоснабжения компании Reflex производятся из пищевой стали и покрываются полимерным слоем, защищающим материал от коррозии. В продажу емкости поступают в белом и красном цвете.

У многих моделей баков азотная камера в заводских условиях наполняется газом до давления в 1,5 бара. В зависимости от комплектации, резервуар может оборудоваться незаменяемой мембраной или сменной оболочкой. Представленные в продаже емкости отличаются между собой по номинальному объему, форме, размерам и диапазонами рабочего давления – от 3 до 10 бар. Многие баки из ассортимента способны хранить жидкость, температурой до 120 °C. Небольшие расширительные баки Рефлекс, к примеру, модель NG8, можно монтировать на стену в вертикальном положении. Более крупные резервуары нужно устанавливать на землю с использованием специальных опор.

Все имеющиеся на рынке баки компании Reflex поддаются следующей классификации:

  • Экспанзоматы конфигурации N обладают объемом от 200 л. до 1000 л. Эти резервуары оснащены незаменяемой мембраной и работают с давлением, не превышающим 6 бар. Емкости этого типа отличаются выносливостью и длительными сроками применения;
  • Баки конфигурации G – эти мембранные баки Reflex оборудуются сменной мембраной. В продажу эти резервуары поступают в большом диапазоне емкостей – от 100 до 1000 л. При желании покупатель может приобрести резервуар, емкостью 5 тыс. л. по предварительному заказу. Эти баки могут оборудоваться фланцевым или резьбовым соединением и выпускаются только в красном цвете;
  • Мембранные баки Рефлекс серии N производятся специально для конструкций с солнечным коллектором. В продаже можно найти емкости, объемом 2–600 л. Эти баки оснащены несъемной мембраной и имеют резьбовое соединение;
  • Баки из модельного ряда S способны функционировать при давлении 10 бар. В продаже представлены модели, емкостью 2–500 л. Эти баки комплектуются несъемной мембраной и имеют резьбовое соединение;
  • Гидроаккумуляторы Рефлекс выпускаются с маркировкой DD. Эти устройства разрабатываются и выпускаются специально для применения в паре с нагревательными механизмами. Покупатель может выбрать гидроаккумулятор Reflex белого или зеленого цвета. Модели обладают объемом 8–33 л. Максимально допустимое давление для работы устройств – 10 бар.

Особенности использования ГВС и гидроаккумулятора

При использовании ГВС и гидроаккумулятора для обеспечения их максимально длительного и эффективного функционирования, нужно следовать нескольким довольно простым рекомендациям. При въезде на первую борозду следует отрегулировать показатели давления подпора, провернув маховик против часовой стрелки до отказа и перевести рукоять гидроувеличителя в позицию «Сброс давления».

После того, как будет достигнута максимальная глубина обработки, необходимо отжать рукоять до положения «ГСВ включен». Достигнув конца гона управляющий элемент гидроувеличителя нужно перевести в позицию «ГСВ выключен».

Регулировка проводится в начале работы на определённом участке поле и меняется лишь при переезде на новый участок, либо же при затуплении рабочих агрегатов.

При транспортировке трактора, управляющую рукоять гидроусилителя необходимо перевести в позицию «Заперто».

Заключение

Гидроаккумулятор являет собой важнейший элемент гидравлического комплекса, качество работы которого во многом определяет и общую продуктивность самого трактора. Именно поэтому, следует внимательно следить за его состоянием, вовремя проводя все профилактические и ремонтные работы.

Рейтинг лучших гидроаккумуляторов

Для нашего обзора мы отобрали 12 лучших гидроаккумуляторов отечественного и зарубежного производства. Все модели обладают оптимальным соотношением между стоимостью и качеством, а также хорошо себя зарекомендовали на нашем рынке с точки зрения практичности и надежности.

В наш ТОП-12 вошли 8 баков с вертикальной установкой и 4 бака с горизонтальным монтажом. Мы постарались максимально подробно остановиться на каждой модели, чтобы выявить все особенности и нюансы. Это поможет выбрать подходящий гидроаккумулятор для конкретной системы водоснабжения.

НоминацияМестоНаименованиеЦена
Лучшие гидроаккумуляторы с вертикальной установкой1Reflex DE 200 200 л18 000 ₽
2ДЖИЛЕКС 150 В 150 л8 480 ₽
3STOUT STW-0002-000150 150 л10 900 ₽
4Wester WAV 150 150 л8 300 ₽
5Wester WAV 80 80 л4 930 ₽
6Reflex DE 60 60 л12 650 ₽
7Reflex DE 253 730 ₽
8ДЖИЛЕКС Краб-Т 184 600 ₽
Лучшие гидроаккумуляторы с горизонтальной установкой1Wester WAO 1006 800 ₽
2STOUT STW-0003-000100 100 л7 750 ₽
3ДЖИЛЕКС 50 Г3 730 ₽
4STOUT STW-0001-100020 20 л1 790 ₽

Обзор лучших гидроаккумуляторов для водоснабжения с объемом 8-25 л

Это компактная категория оборудования для водоснабжения, которая не требует много места под установку и подойдет 1-3 пользователям.

Reflex DE 25 25 л вертикальная установка

Рейтинг: 4.9

На первом месте в этой категории гидроресивер от бренда Reflex с объемом 25 л. Модель имеет размеры 280х520 мм и предполагает вертикальную установку на стену. Бак сварен из двух половинок, причем сварочный шов наложен как сверху, так и изнутри. Развязка от дальнейшей системы водоснабжения присоединяется снизу. Диаметр подключения 3/4 подходит для использования без переходников. В отзывах покупатели делятся, что установить гидроаккумулятор в одиночку не составит труда. Не проточная конструкция внутри надежно защищает от гидроударов, поэтому водопровод не потечет на соединениях.

Достоинства

  • компактные габариты 280х520 мм;
  • легкая установка;
  • надежная защита коммуникаций водоснабжения от гидроударов;
  • качественное порошковое покрытие.

Устройство гидроаккумулятора

Устройство стандартного гидроаккумулятора со сменной мембранной (самый распространенный тип) достаточно простое. Внутри гидроаккумулятора располагается эластичная мембрана шарообразной или грушевидной формы.

В рабочем режиме внутри мембраны находится вода, а между стенками бака и мембранной находится предварительно закачанный под давлением воздух или другой газ (значение предварительной закачки указывается на этикетке). Таким образом, вода не контактирует со стенками гидроаккумулятора, а только с мембраной, которая выполнена из материала пригодного для контакта с питьевой водой.

Горловина мембраны остается снаружи корпуса гидроаккумулятора и надежно притягивается к нему стальным съемным фланцем с помощью винтов. Таким образом, мембрана является съемной и может быть без больших трудозатрат заменена на новую.

Все гидроаккумуляторы имеют в своей конструкции ниппель (как в автомобильном колесе), который напрямую связан с воздушной полостью бака. Через этот ниппель можно регулировать давление воздуха внутри бака, используя обычный воздушный насос или компрессор.

Ниппель находится под защитным пластмассовым колпачком, который легко откручивается руками.

Важно отметить, что у многих производителей мембраны в гидроаккумуляторах объемом от 100 литров и выше крепятся не только снизу (через фланец), но и сверху. Через отверстие в верхней части мембраны (да, кроме горловины у мембраны будет ещё одно отверстие в верхней части) проходит специальная полая штанга, с уплотнительным элементом на одном конце и резьбой на другом

Резьбовой конец выводится наружу бака и притягивается к последнему гайкой. По сути, выведенная наружу часть представляет собой резьбовой штуцер. Этот резьбовой штуцер можно просто заглушить, либо установить на него реле давления и /или манометр.

В данном случае гидроаккумулятор (как и мембрану к нему) будут называть проходным.

Гидроаккумуляторы бывают вертикального и горизонтального исполнения. Вертикальные баки устанавливаются на ножках, горизонтальные же на лапах и имеют площадку для установки доп. Оборудования (насос, шкаф управления и т.п.). Принципиальным моментом для выбора компоновки является конкретное место установки.

Оптимальное давление

Чтобы ГА хорошо справлялся со своими задачами, в нем должно быть правильно выставлено давление. Вообще, расчет необходимой величины делается исходя из того, что на каждые 10 метров подъема, требуется 1 атмосфера. К тому же, еще одна атмосфера, обеспечивает нормальное давление в системе водопровода.

  • гидроаккумулятор установлен в подвале, а до самой верхней точки получается расстояние в 6 метров;
  • таким образом, 0.6 атмосфер потребуется для подъема воды и еще одна для работы;
  • т.е. рабочее значение будет составлять 1,6 атмосфер.

При установке необходимо сразу же проверить это значение, и если оно ниже нормы, то закачать в бак воздух. Также, нужно правильно настроить реле давления. Ведь от этого будет зависеть частота включения насоса и напор воды в системе.

Мембранные баки серии Refix DE

Мембранные баки Refix DE производства компании Reflex (Германия) предназначены для использования в составе трубопроводных систем подачи питьевой воды, а также комплексов с водонагревательными установками и гидропневматическими аккумуляторами. Применяются в условиях работы со средами с давлением до 10 бар и температурой до +70 °С.

Конструктивные особенности

Мембранные баки серии Refix DE имеют схожее конструктивное устройство с сосудами группы Refix DC. В состав изделия входит стальной корпус, изготовленный из штампованного и вальцованного листового металла. Корпусные элементы соединены между собой при помощи сварных соединений с полным проплавлением. Качество швов проверено неразрушающими методами контроля, включая гидравлические испытания пробным давлением.

Ассортимент исполнений баков серии DE включает сосуды ёмкостью от 2 до 1000 литров с диаметром корпуса от 132 до 740 мм и габаритной высотой от 260 до 2604 мм. Изделия предназначены для вертикальной установки, начиная с ёмкостей объёмом 50 литров для удобства монтажа предусмотрены три приваренные к днищу опоры.

Единственное отличие мембранных баков серии DE от серии DC заключается в присутствии сменной мембраны грушевидной формы, которая изготовлена в соответствии с DIN EN 13831 и присутствует в составе моделей ёмкостью от 50 литров.

На месте эксплуатации мембранный бак Refix HW устанавливается в горизонтальном положении, для чего корпус оснащён специальными опорными ножками, расположенными снизу. В верхней части корпуса размещен кронштейн для установки и крепления вспомогательного насоса. К цилиндрической обечайке изделия изнутри прикреплена грушевидная мембрана из эластичного материала, изготовленная в соответствии с DIN EN 13831. В составе баков Refix HW объёмом от 50 до 100 литров используется сменная мембрана.

Принцип работы и технология использования

Корпус мембранного бака Refix DE разделён грушевидной мембраной на две несообщающиеся камеры — водяную и газовую. В газовую на заводе-изготовителе закачан азот под давлением, в водяную поступают излишки воды, вытесняемой из системы при повышении рабочей температуры. Наличие этой камеры позволяет выровнять уровень давления в системе, избежав нежелательных скачков, которые могут привести к аварийным ситуациям. При снижении температуры объём воды в системе уменьшается, в результате давление газа на мембрану постепенно вытесняет необходимое количество жидкости из водяной камеры. При этом герметичность мембраны и её соединения с корпусом предотвращает перемешивание сред газовой и водяной камер бака.

Области применения баков серии Refix DE

Технические характеристики и геометрические параметры мембранных баков серии Refix DE производства компании Reflex позволяют использовать их для организации систем транспортировки питьевой воды (кроме систем, требующих соответствия DIN 1988), а также водоснабжения объектов промышленного назначения, отопительных систем и установок пожаротушения. Альтернативный вариант использования — системы, которым требуется поддержание постоянного давления рабочей среды вне зависимости от внешних условий.

Преимущества практического использования

  • обширный модельный ряд баков с различной вместимостью и габаритными размерами;
  • наличие сменяемой эластичной мембраны, изготовленной в соответствии с DIN EN 13831;
  • эпоксидное покрытие синего цвета, которое обеспечивает надёжную защиту всех поверхностей от образования коррозии;
  • не требуют установки запорной, проточной и сливной арматуры;
  • соединительный штуцер имеет стандартное резьбовое окончание.

Ассортимент продукции немецкого бренда Reflex, представленный в каталоге компании «ТрубОптПласт», включает все исполнения мембранных баков серии Refix DE. Чтобы заказать оборудование необходимого объёма, оставьте заявку на расчёт стоимости. Предварительно ознакомиться с актуальным расценками можно скачав прайс-лист с сайта компании. Для консультации по техническим, экономическим и организационным вопросам свяжитесь с менеджерами компании одним из способов, указанных в разделе «Контакты».

Общий принцип использования гидроаккумулятора

Функционирование любой гидравлической системы предполагает подачу масла к исполнительным механизмам с помощью специального нагнетательного устройства – гидромотора. При этом часть жидкости направляется в аккумулятор и находится в нём под давлением, равным рабочему давлению в системе.

После совершения полезной работы исполнительный механизм останавливается, и гидравлический мотор отключается. Для повторения рабочего цикла его необходимо снова включить. Попеременное включение и отключение оборудования изнашивает его, и для предупреждения износа используется гидроаккумулятор, который отдаёт масло в магистраль, тем самым повышая давление в системе до рабочих значений. Как только запас масла в аккумуляторе закончится, нужно включить гидромотор, который станет питать исполнительные механизмы, попутно заполняя аккумулятор.

Подобным образом аккумулирующее оборудование функционирует и в аварийных режимах – при утечках рабочей жидкости. В этом случае гидроаккумулятор выбрасывает запасённое масло в магистраль, компенсируя его потери и восстанавливая функциональность гидравлики.

Классификации гидроаккумулятора

Гидроаккумулятор, как понятие, имеет множество областей применения. Его применяют во всех видах машиностроения, в тяжелой промышленности. В этой статье мы рассмотрим гидробаки, используемые только в домашнем водоснабжении. Наиболее востребованными в этой отрасли являются агрегаты пневматического типа. Они делятся на два вида:

Мембранные одноразовые. Образцы, в которых мембрана заключена в стопорное кольцо по центру бака;

Водяной аккумулятор одноразовый
Водяной аккумулятор одноразовый в разрезе

Водяные аккумуляторы с возможностью замены мембраны.

Гидроаккумулятор с функцией смены мембраны
Гидроаккумулятор со сменной мембраной в разрезе

Каждый из этих видов имеет разную форму исполнения:

  • Вертикальная;
  • Горизонтальная.

Образцы с вертикальным и горизонтальным расположением

Модельный ряд


Гидроаккумуляторы Рефлекс – это достаточно широкая модельная линейка, в которой находятся баки с объемом, начиная от 2 литров, заканчивая 1500-литровыми резервуарами. Для частного дома чаще всего приобретают модели:

  • Reflex DE 50 с объемом 50 литров, такие приборы идеальны для строений, в которых проживает 3-4 человека;
  • Reflex DE 80, который может обеспечить водой двухэтажный дом;
  • Reflex DE 100 – оптимальная модель для достаточно большого дома;
  • Reflex DE 200 устанавливают в частных домах, где воду используют интенсивно, присутствует большое количество потребителей (смесители, краны, сантехнические приборы).

По своим техническим характеристикам все модели друг от друга отличаются только объемом резервуара. Во всем остальном — исходные материалы, форма, конструктивные элементы — похожи. Поэтому основной критерий выбора – объем. Он влияет на цену гидроаккумуляторов для систем водоснабжения Рефлекс. Чем больших размеров прибор, тем он дороже.

В модельной линейке присутствуют две разновидности описываемых приборов. Одни под маркой «DE» являются обладателями мембраны, которую можно заменять на новую при выходе ее из строя. Другие под маркой «DC» в своей конструкции имеют мембрану, которая замене не подлежит.

Типы гидроаккумуляторов

В настоящее время в промышленности используются различные по конструкции гидроаккумуляторы. Основная классификация определяется принципом формирования запаса энергии и управления отдачей его в систему. В зависимости от этого критерия всё гидроаккумулирующее оборудование разделяется на три типа.

  1. Баллонные.
  2. Поршневые.
  3. Мембранные.

В прежние годы часто применялись пружинные и грузовые гидроаккумуляторы, но из-за сложности эксплуатации и недостаточной эффективности от использования этих устройств постепенно отказались, и на сегодняшний день они встречаются крайне редко.

Баллонные гидроаккумуляторы являются самыми компактными и благодаря этому находят применение в условиях ограниченного пространства. Недостаток – сравнительно небольшой объём запасаемой жидкости. Это не позволяет использовать баллонные аккумуляторы в крупнообъёмных гидравлических системах, либо вынуждает увеличивать число аккумуляторов, что усложняет оборудование в целом.

Поршневые устройства в противоположность баллонным рассчитаны на создание запаса значительных объёмов масла – до 1000 литров на один гидроаккумулятор. Другое достоинство заключается в возможности контроля положения поршня, по которому контролируют запасённое количество жидкости. В качестве недостатка можно указать инерционность, которая выражается в медленной отдаче масла.

Мембранные гидроаккумуляторы применяются как раз там, где из-за инерционности не могут использоваться поршневые. В этих устройствах данный недостаток отсутствует – они высвобождают масло практически мгновенно. Это делает их предпочтительными для применения в быстродействующей гидравлике.

Фирмы производители гидроаккумуляторов

Цены на продукцию

Таблица фирм производителей и ориентировочная цена

ИзображениеНазвание фирмыСтрана произво- дительОбъем (л) гидроакку- мулятораМатериалЦена (руб)
ReflexГермания25Сталь2700-3500
605000-8000
80-1008000-12000
50028000-51000
WesterРоссия241100-1200
503200-3400
80-1004200-5600
50023000-25000
ДЖИЛЕКС241300-1400
503300-3400
80-1004700-6000
50023000-25000
AquasystemИталия241500-1700
504000-6000
80-1005500-7500
50024000-27000
UnipumpКитай241200-1400
502700-3000
80-1004300-5300
5007000-8500
24Нержавеющая сталь3500-3700
80-10010000-13000
UNIPRESS244200-4400
507000-7300
80-1009500-12500
HIDROFERRAИталия244200-4400
8011500-12500
