Монтаж каркаса под гипсокартон на потолке

Лазерная разметка

Самый быстрый способ. Лазерные уровни дают максимальную точность. Линейка инструментов представлена широким ассортиментом с различными ценами. Для расположения линий разметки достаточно самого простого, со встроенным нивелиром. Угол охвата у него 120⁰, а угол комнаты 90⁰, поэтому луч отражается на все 4 стены.

Так выглядит трехплоскостной лазерный уровень Последовательность:

1. Лазерный уровень прикрепляют к потолку при помощи согнутого подвеса.
2. Выравнивают по встроенному нивелиру, включают.
3. Лазерный луч отобразится на всех стенах. По нему делают разметку горизонта по стенам.

   Пример разметки комнаты лазерным лучом

4. Затем продолжают по стандартной схеме.

Разметка потолка под каркас гипсокартона очень ответственный момент, необходимо делать ее тщательно. Проверять правильность выставленных отметок, линий.

Особенности сборки фальшстен и перегородок

Фальшстены – это вертикальный аналог подвесного потолка, базовым основанием для которого служит имеющаяся стена. Технология сборки здесь схожа с потолочной, но сетку можно не собирать. Во-первых, высота потолков нечасто превышает 2500 мм (длину ГКЛ), а если превышает, то не намного. Во-вторых, лист, стоящий вертикально, не будет стремиться к провисанию. Здесь, скорее, необходимо усилить его устойчивость к «продавливанию».

Этого можно добиться, установив стоечные профили вертикально через каждые 40 см. Экономии металлопрофиля не получится, зато станут не нужны «крабы», что значительно ускорит процесс. Если же понадобится стыковать лист, можно установить и «подвесить» перемычки в местах стыка.

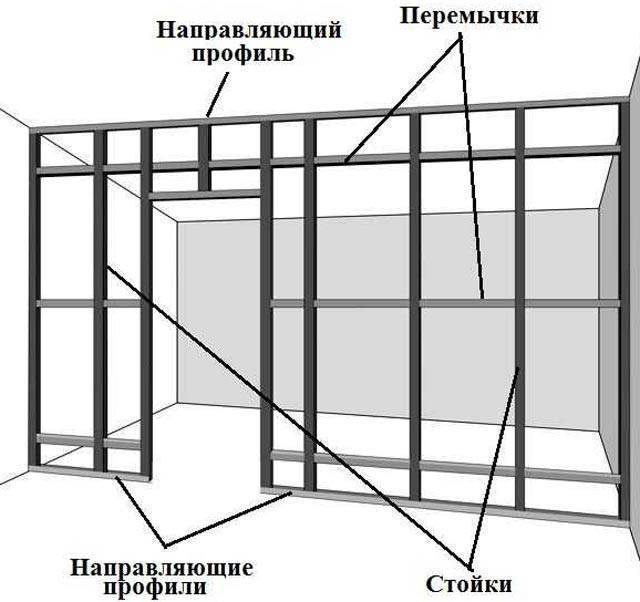

Каркас перегородки из профиля под гипсокартон также может представлять собой сетку из вертикальных стоек и горизонтальных перемычек. Такое устройство оправдано, когда их высота значительно превышает длину листа гипсокартона. В большинстве же случаев удобнее применять более частую установку стоечных профилей – через 40 см. Перемычки тогда становятся нужны только в местах стыка ГКЛ.

Подвесы в перегородках не применяют – ведь для них нет никакой опоры. Поэтому здесь решающее значение имеют такие параметры металлопрофиля, как толщина стенок и размеры. Также, с целью повышения жесткости конструкции, используют более прочные листовые материалы, чем для потолка. В том числе – толстый ГКЛ (12.5 мм), ГВЛ (гипсоволокнистый лист), СМЛ (стекломагниевый лист).

Если вы разобрались с обычной обрешеткой на стену, то собрать каркас для перегородки из гипсокартона не составит труда.

Деревянный или металлический?

Существует несколько вариантов выполнения обрешетки для крепления ГКЛ на потолке.

Она может быть сделана из дерева или из металлического профиля. Главные достоинства деревянного каркаса – экологичность, доступность материала и простота сборки. Но и недостатков немало:

• Как правило, такой каркас используют только при ровной базовой поверхности. Выравнивать с его помощью стены или потолок – сущее мучение.
• Перед сборкой все элементы конструкции необходимо тщательно обработать антисептическим раствором. Иначе нельзя гарантировать долгий срок их службы.
• Деревянную обрешетку не используют в помещениях, где влажность превышает 12 %. При больших показателях элементы конструкции будут набухать и коробиться.
• При монтаже требуется оставлять зазоры между стеной и брусками, компенсирующие смещение геометрии последних под воздействием температуры и влаги.
• Деревянный каркас считается менее прочным, чем конструкция из металлопрофиля.

Металлический каркас лишен этих недостатков. Он устойчив к воздействию внешней среды и микроорганизмов, прочен и практичен. При наличии минимальных строительных навыков и необходимых инструментов его несложно собрать своими руками. Монтаж каркаса из профиля потребует тщательного расчета необходимого материала и различных вспомогательных элементов: подвесов, крабов, соединителей.

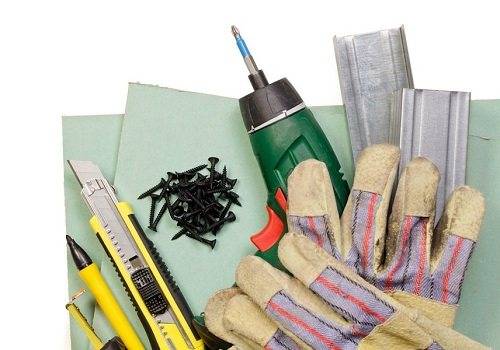

Инструменты и расходные материалы

Чтобы в процессе работы не возникали заминки, вызванные отсутствием расходников или инструмента, заранее необходимо приготовить:

• рулетку или лазерный уровень для проведения замеров;
• уровень строительный, для удобства их лучше иметь несколько: короткий – 0,5 м и длинный – 2 метра или больше;
• карандаш для нанесения разметки;
• разметочный шнур;
• ударная дрель или перфоратор с необходимыми сверлами для сверления металла, бетона;
• металлические направляющие и несущие профили;
• лента для швов;
• соединители прямые и крабы;
• подвесы прямые или анкерные (в соответствии с проектом);
• гипсокартон;
• нейлоновые или анкерные дюбели;
• саморезы для гипсокартона и профилей;
• шуруповерт;
• ножницы по металлу;
• молоток;
• монтажный нож;
• матерчатые перчатки;
• респиратор и защитные очки.

Необходимые приспособления для возведения каркаса

Прежде чем собрать каркас своими руками, подготавливают средства и материалы для его производства.

Чтобы изготовить простую межкомнатную перегородку, имеющую толщину до 10 см, понадобится;

1. Наличие профилей UW и CD. Если происходит прокладывание коммуникаций, то подойдут виды UD и CD, на стенах должны находиться закреплённые с определённым шагом параллельные направляющие.
2. Из крепёжных элементов потребуются прямые подвесы и шурупчики под названием «блоха», имеющие наконечник-сверло, а также дюбели из пластика и ударные саморезы.
3. Для обшивки готового каркаса понадобятся гипсокартонные листы: серые или зелёные, толщиной 12,5 мм и на краях располагающие обширными срезанными фасками. Листы второго цвета – влагостойкие, пригодные для помещений, где наблюдается повышенная влажность.
4. Чтобы усилить проём двери гипсокартоном в каркасе потребуется профиль вида AU, а также подойдёт брус из дерева.

Материалы для каркаса

Инструменты

Для сборки каркаса из профиля для гипсокартона нужно будет пользоваться следующими инструментами:

• уровнем;
• рулеткой;
• правилом;
• шнуром;
• отвесом;
• ножницами по металлу;
• перфоратором;
• дрелью с реверсом или шуруповертом.

Инструменты для каркаса

Характеристики гипсокартонных потолков

В том случае, если поверхность потолка далеко не самая ровная, работы по его выравниванию потребуют довольного серьезных затрат не только физических сил, но и финансовых средств.

Однако монтаж потолка из ГКЛ вполне может избавить от подобных проблем и сэкономит не только деньги, но и время, потраченное на работы. К тому же, подвесной потолок ГКЛ всегда можно оснастить разнообразными приборами освещения, в то время как со стандартным потолком сделать этого не получится.

Более того, устройство подвесного потолка из ГКЛ позволяет также разместить в нем многочисленные системы коммуникаций, а также балки, трубы и иные предметы. Также конструкции из ГКЛ обладают хорошими звуко- и гидроизоляционными свойствами.

Однако подобный материал, как и любой другой, имеет и некоторые отрицательные стороны:

• устройство подвесных потолков из ГКЛ не рекомендуется выполнять в малых по размеру квартирах с низким потолком, так как гипсокартонная конструкция обязательно отнимет еще около 10 – 15 сантиметров высоты;
• даже такой потолок требует проведения малярных работ. Гипсокартонные листы в любом случае придется обрабатывать грунтовкой и шпаклевкой, в особенности швы, образовавшиеся в результате стыков.

Сложные потолочные конструкции из гипсокартона

Для создания таких потолков чаще всего прибегают к помощи дизайнера. Профессионал подберет уникальный рисунок, подходящий под конкретный интерьер и отражающий вкусы хозяев. Виды подобных конструкций:

• Воссоздание различных фигур. Благодаря пластичности материала из гипсокартона можно воссоздать практически любую фигуру, способную стать ярким акцентом.
• Абстрактные конструкции, включающие в себя замысловатые переплетения различных фигур.

• Узоры из мелких фрагментов, подчеркивающие стильность и уникальность помещения.
• Парящие потолки. Эффект летающего в воздухе потолка обеспечивает специальный профиль, оставляющий зазор между бетонным основанием и потолком. В него скрыто или явно монтируется диодная RGB или однотонная подсветка, имена она и создает эффект «парения».

Дизайн потолков из гипсокартона не ограничивается строгими канонами и рамками. Модные тенденции и решения порой бывают прямо противоположны друг другу. В 2018 году в моде остаются лаконичность, простота, обилие света, прямые линии. При помощи современной LED-подсветки расставляются световые акценты, залу придается уютная, домашняя атмосфера. Специалисты уверены, что мода на эргономичность, лаконичное изящество будет актуальна и в текущем году.

Разновидности металлопрофиля

Наименование материала имеет большое значение, он классифицируется по функциональности, размерам, изготовленному материалу. Величиной профиль берётся в зависимости от свойств возводимой конструкции.

• Основной профиль принадлежит маркировки ПС (стоечный профиль), ПП (потолочный профиль). Они используются там, где существует большая нагрузка, на них происходит крепление листов гипсокартона;

  Потолочный профиль предназеачен для создания подвесных потолков

• Направляющий профиль маркируется ПН и служит горизонтальной планкой, предназначенной для вертикальных стоек. Этот профиль и будет основой каркаса для гипсокаронной конструкции;

  Направляющий профиль является основой металлического каркас под гипсокартон

• Стоечный профиль (ПС, CW) применяется, когда происходит монтаж вертикальных стоек каркаса для стен и перегородок, а также в роли перемычек к стойкам для усиления жёсткости каркаса. Этот вид очень востребован;
• Направляющий профиль (ПН, UW) пригоден при сооружении капитальных конструкций (пола, смежных стен, потолков, перегородок), края стоек вставляются именно в него;

  В направляющий профиль вставляются иные виды профилей для создания металлического каркаса

• Потолочный профиль (ПП, CD) и потолочный направляющий (ПНП, UD) монтируются как обрешётка для потолка. Подойдут данные элементы при выравнивании сильно неровных стен;

  Потолочный направляющий профиль применимый для выравнивания потолочного перекрытия, а также создания фигурных потолков

• Потолочный и стоечный профили применяются только по назначению;
• Гибкий (арочный) профиль (ПП) предназначен для образования свода арок или при монтаже кромки у потолков;

Угловой профиль (ПУ) содержит оцинкованную перфорацию, используется для усиления наружных углов стен, окон, дверей.

Угловой перфорированный профиль для прочности углов гипсокартонной конструкции

Комплектующие – крепеж

Итак, профили рассмотрены, соединители – тоже. Теперь пора выяснить, с помощью чего все элементы каркаса скрепляются друг с другом. Основной тип используемого при создании подвесного потолка крепежа – самонарезающие шурупы, больше известные как саморезы.

Для соединения профилей друг с другом используются:

• прокалывающие самонарезающие шурупы – LN9, LN9.5, LN12 и т. д.;
• сверлящие саморезы – LB9, LB11, LB16 и т.д.

Цифра после буквенного обозначения – это длина самореза в миллиметрах. Диаметр у самонарезающего крепежа для профиля в большинстве случаев составляет 3,5 мм.

Направляющие элементы каркасной системы с фурнитурой

К потолочному перекрытию подвесы и сам каркас крепятся с помощью дюбелей или шурупов (для бетонных перекрытий). Если же создание подвесного потолка имеет место в деревянном доме, то используются саморезы, но намного больше, чем «клопы», соединяющие элементы каркаса.

Инструменты для монтажа подвесного гипсокартонного потолка

Процедура фиксации элементов металлопрофиля на стены

Для проведения монтажа металлических профилей к поверхности понадобятся инструменты, а также следует провести некоторые подготовительные работы, которые сделают работу быстрее, легче. при соблюдении всех рекомендаций, профили будут прикреплены прочно, что создаст жесткость и долгий срок эксплуатации всей конструкции из ГКЛ.

Осуществить монтаж профиля поможет набор инструментов:

• отвесы, леска, линейка;
• молоток, гвозди, мел;
• перфоратор, дрель, элементы крепежа, ножницы по металлу, пассатижи;
• части профиля.

  Необходимые инструменты и материалы при монтаж профилей

Без набора инструментов как электрических так и механических монтаж профилей будет невозможным.

Монтаж ячеистого металлического каркаса для потолка из гипсокартона

Чертеж и разметка поверхности под металлический ячеистый каркас

1. Измеряем длину всех стен. Замеры только двух стен и их умножение на два в этом случае могут дать ошибочные результаты, если поверхности в помещении неровные. А нам требуется точность до сантиметра.
2. Измеряем высоту каждого угла и центра комнаты.
3. Выбираем самый низкий угол и от него отмеряем расстояние между базовой поверхностью и подвесной конструкцией. Длина этого отрезка зависит от того, какие коммуникации планируется разместить в межпотолочном пространстве и какие элементы освещения будут использоваться. Для укладки проводки достаточно пяти сантиметров, но для установки труб, вентиляционных каналов и отдельных моделей точечных светильников может понадобиться больше места.
4. Наносим на лист бумаги схему расположения профилей и места их крепления.
5. Участки фиксации направляющих профилей отмечаем с шагом 0,3-0,4 метра.
6. Линии крепления потолочных профилей и поперечин отмечаем на чертеже с шагом 0,6 метра. В итоге схема должна отображать ровную поверхность, с ячеистой сеткой.
7. На этом же этапе отмечаем участки фиксации распределительной коробки, укладки электропроводки и установки осветительных приборов.
8. С помощью отбивочного шнура, рулетки и уровня переносим разметку с чертежа на стены и потолок.

Обратите внимание, что листы размещаются по направлению от окна. Это стоит учитывать при составлении схемы.

Крепление ячеистого каркаса под гипсокартонный потолок

• Если на направляющем профиле нет отверстий с шагом 0,3-0,4 метра для крепежей, то их просверливаем перед началом работ. Если они есть, то переходим сразу к следующему пункту.
• По уровню, отмеченному на стенах отбивочным шнуров, прикладываем UD-профиль таким образом, чтобы его низ совпадал с линией на стене.
• Приклеиваем к обратной стороне направляющего профиля уплотнительную ленту и фиксируем анкерными дюбелями по периметру комнаты.
• Отмеряем от стены 30 см и прикрепляем саморезами или шестимиллиметровыми дюбелями подвесы по линии размещения потолочных профилей с шагом 60 см. Каждый подвес должен находиться посередине между двумя перемычками.
• Обрезаем несущие профили, отнимая от длины 0,5-1 см для предотвращения деформации.
• Клеим на профиль уплотнительную ленту и прикрепляем его саморезами к подвесам с загнутыми концами. При необходимости с помощью специального соединителя наращиваем его длину.
• С помощью «крабов» фиксируем перемычки. Они обязательно должны располагаться на месте стыка двух листов (через каждые три метра), потому оптимальный их шаг — 60 см.

Крепить перемычки по одной линии не рекомендуется, они должны быть расположены в шахматном порядке. ГКЛ также нельзя фиксировать на профили стык в стык. Во время работ обязательно пользоваться отвесами и уровнем для строгого соблюдения горизонтальности и вертикальности конструкции.

Поперечный каркас – монтаж

По сравнению с ячеистым, подобная конструкция требует меньше материала – отпадает необходимость в перемычках и, соответственно, в соединителях типа «краб». Но при этом уменьшается промежуток между отдельными поперечными профилями – вместо 60 см необходимо 40-50 см.

Поперечный каркас для подвесного потолка

Шаг 1. Как описано выше в статье, потолок размечается – устанавливается линия для направляющих, с помощью нити отбиваются места монтажа профилей. Кроме того, нужно определить угол, максимально близкий к 90 градусам.

Шаг 2. В стене просверливаются отверстия под направляющий профиль с шагом 30-40 см.

Шаг 3. Направляющий профиль оклеивается уплотнительной лентой и крепится к стене шурупами с дюбелями.

Использование уплотнительной ленты

Профили можно крепить с помощью дюбелей, в зависимости от материала поверхности – забивными или вкручивающимися

Шаг 4. Как и для ячеистого каркаса, устанавливаются подвесы в 30 см от стены и в 60 см друг от друга. Концы элементов загибаются вниз.

Крепление подвесов

Шаг 5. Поперечный потолочный профиль отрезается под нужную длину. Чтобы при тепловом расширении не повредить гипсокартон и не допустить коробления, отрезаются «лишние» 5 мм.

Крепление поперечного потолочного профиля

Видео — Как резать профиль UD и CD своими руками

Шаг 6. Профиль оклеивается уплотнительной лентой с нижней стороны, вставляется в направляющие и крепится к подвесам при помощи малых саморезов, называемых клопами.

Как проводить монтаж профиля под гипсокартон под потолок

Для крепления чистового слоя гипсокартона на профиля лучше использовать саморезы с глубиной сверления до 15 миллиметров. Больше — излишне. Крепления производится по внутренней части. Можно и снаружи, то все шляпки придется закрывать при помощи, например, штукатурки.

А можно ли использовать клей? Как правило, от такой технологии давно отказались, так как:

• полиуретановая основа может повреждаться влагой;
• предельная статическая нагрузка будет значительно ниже;
• при затоплении или попадании влаги листы гипсокартона попросту прогнутся;
• конечная конструкция — совсем не устойчива.

Монтаж каркаса для гипсокартона – установка первого уровня

Установка UD-профилей

3.1. Начинается монтаж с установки UD-профилей.

Они являются направляющими и монтируются по стене, по периметру всей конструкции. Шаг крепления – 600 мм. А также на потолке.

Способ соединения профиля на стенеСпособ соединения профиля на стене и в углу представлен на фото (справа и слева, соответственно).

Способ соединения профиля в углу

Если предполагается формирование округлых элементов нужно на стене нарисовать рисунок, и по нему крепить UD-профиль. Но предварительно, на профиле нужно сделать насечки.

Крепление UD-профиля по разметкеИ крепить по нарисованной на потолке линии.

Разметка под подвес

3.2. На проставленные по потолку точки крепим прямой подвес.

Шаг под подвесПри этом, соблюдаем шаг крепления – 600 мм.

Рекомендация.

Если поверхность потолка у вас идеальна, то вам этот этап можно пропустить. А начать сразу с монтажа второго уровня.

Крепление CD-профиля на подвес

3.3. На прямой подвес крепится CD-профиль.

Закрепленный CD-профиль на подвесе

Полученный каркас будет иметь вид представленный на схеме и фото.

Закрепленный CD-профиль на потолке

Крабы на CD-профилеЖесткость каркасу придаст использование крабов.

Зашиваем каркас листами гипсокартона

3.4. Зашиваем каркас листами гипсокартона.

Фаска на листах гипсокартонаСовет.

Там, где лист разрезался, нужно предусмотреть фаску. Для этого ножом срезать часть материала с листа гипсокартона.

Зачем фаска на листах гипсокартонаЭто нужно для того, чтобы лучше ложилась шпатлевка на шов. И шов не разошелся со временем.

Металлический каркас

Каркас из металлических профилей крепится к потолку с помощью дюбель-гвоздей 40 мм.

Монтаж гипсокартона на металлические профили в деревянном доме предусматривает наличие следующих инструментов:

• строительный уровень (длиной не менее 1 м);
• маркер или карандаш;
• угольник, линейка, рулетка, отвес;
• мощная ударная дрель или перфоратор;
• специальный нож для обработки и обрезки ГКЛ;
• шуруповерт или набор отверток;
• ножницы по металлу.

Каждая деталь и все подвесы должны крепиться к потолку правильно, таким образом, чтобы не было провисания листов гипсокартона под собственной массой. То есть необходимо соблюдать между ними определенное расстояние, иначе в местах стыка могут появиться трещины и бугры.

Необходимо приобрести подвесы, имеющие “П”-образную форму. Каркас из металлических профилей крепится к потолку с помощью дюбель-гвоздей 40 мм. Финишное крепление профиля осуществляется саморезами по металлу (например, “малыш”) с небольшим сверлом. Продольные профили к направляющим крепят обычными “крабами”, а сам ГКЛ к готовому каркасу – саморезами по металлу длиной 20 мм.

Особенности каркаса из дерева

Дерево – материал очень удобный. С ним легко работать, стоят бруски недорого, и монтаж каркаса, а значит – и всей конструкции на потолке, можно осуществить в самые короткие сроки.

Есть одно ограничения, касающееся всех деревянных элементов – они боятся воздействия влаги. Желательно, не использовать такие детали в помещениях, где влажность повышена.

От воды, дерево может разбухать и деформироваться. При высыхании, возможен точно такой же процесс. Все это может привести к появлению трещин или других подробных дефектов на готовом покрытии. Можно использовать пропитанные специальными составами деревянные составляющие, но, лучше ограничить применение деревянных каркасов, сухими комнатами.

Менее существенным, будет тот факт, что собрать криволинейную конструкцию на потолке, применив деревянные бруски для каркаса, вряд ли получится. Тут понадобится изогнутый металлический профиль.

Достоинства и недостатки

Потолки от компании Кнауф обладают следующими достоинствами:

• Выравнивают поверхность. Это позволяет создать ровное, эстетичное основание.
• Маскируют изъяны – трещины, перепады, другие недостатки. По гипсокартоном скрывают коммуникации – электрические провода, вытяжки.
• Позволяют сделать многоуровневые конструкции, обладающие привлекательным дизайном. Такие элементы станут украшением любого интерьера.
• Подходят для установки точечных светильников. Гипсокартон позволяет обустроить систему освещения любой сложности.
• Улучшается звуко- и теплоизоляция помещения. Гипсокартон сам по себе препятствует потере тепла и проникновению в помещение посторонних звуков, а кроме того дает возможность установить дополнительный слой для звуко- и теплоизоляции. Это особенно актуально в тех помещениях, где плохая акустика и высокая теплопотеря.
• Позволяет выделить функциональные зоны помещений разного назначения, находящихся на одной площади. Для этого используют разные цвета, освещение или дизайн.
• Устройство конструкции не вызывает проблем. Все детали подобраны таким образом, что с монтажом не возникнет проблем даже у человека, который не имеет опыта в строительстве. При этом навесной потолок получится качественным и привлекательным.
• Можно использовать любой отделочный материал для декорирования. Однако перед этим листы грунтуют, шпаклюют для повышения прочности, защиты от негативного влияния окружающей среды.
• Возможность окрашивания. Для этого рекомендуется использовать лакокрасочные материалы, подходящие для гипсокартона.
• Возможность частичной реставрации. Если какая-то часть гипсокартона будет повреждена, этот лист можно демонтировать и зафиксировать новый продукт, если это позволяет сделать декорирующий материал.
• Огнеупорность и влагостойкость. Материал от компании Кнауф пропитан веществами, защищающими гипсокартон от огня и негативного влияния влаги. По этой причине конструкцию можно возводить в помещениях с повышенной влажностью.
• Избавляют от так называемых грязных работ. Чтобы обустроить потолки из гипсокартона, строительное основание не нужно выравнивать с помощью штукатурки, других подобных средств.
• Долговечность. Если потолки правильно установит и обеспечить конструкции полноценный уход, то элемент прослужит в течение нескольких лет без необходимости реставрации.
• Легко демонтируются. Когда захочется обновить ремонт, с разбором конструкции не возникнет проблем.

Несмотря на достоинства, материал обладает и недостатками:

• нельзя обустраивать элемент в помещениях с низкими потолками, поскольку конструкции сокращает расстояние между полом и потолком;
• высокая стоимость;
• сложно закрепить листы без помощи другого мастера или подъемного механизма.

При обустройстве потолочного пространства ГКЛ рекомендуется придерживаться таких правил:

• конструкцию возводят только после завершения реконструкции помещения, поскольку материал фиксируют на ровных стенах;
• нельзя после обустройства потолочного пространства плитами проводить работы, связанные с водой, поскольку это, несмотря на специальную пропитку, негативно скажется на материале;
• листы устанавливают при температуре 15-20 0 С;
• разметку для конструкции выполняют прямо на стенах, потолке;
• коммуникации обустраивают до монтажа плит.

Переходим к практике: подробное описание этапов устройства одноуровневого потолочного каркаса

Если знать, как происходит монтаж каркаса для потолка с одним уровнем – осуществлять крепление сложных криволинейных конструкций в дальнейшем будет уже легче. Поэтому начинать познавать азы устройства гипсокартонных плит на металлических потолочных планках рекомендуется именно с него.

Этапы монтажа:

• сначала делают разметку проводки, прокладывают электрокабель с запасом провода в 10-15 см от каждой отсчитанной точки;
• после того как схема подключения проводки спроектирована, приступают к разметке высоты потолка, для этого измеряют высоту всех углов;
• от самого низкого угла по направлению к полу, в зависимости от высоты цоколя будущего светильника, отступают от 5 до 25 см (в каждом случае индивидуально);
• далее, соблюдая строгую горизонтальность, делают отметки на остальных углах;
• точки соединяют в одну сплошную линию, на которую накладывают направляющий профиль и фиксируют к стене метизами (частота отверстий под крепления – в 50 см друг от друга);
• затем размечают потолок под несущий профиль, при этом от стены отступают 60 см, ставят риску;

Разметка позволит установить гипсовую плиту, не боясь зацепить электрическую проводку или вентиляционные трубы

• у противоположной стены делают отметка на том же расстоянии, полученные результаты на потолке соединяют линией – на нее накладывают первый несущий профиль;
• параллельно первой, через каждые 60 см чертят остальные линии;
• по такому же принципу наносят перпендикулярные линии (первая в 60 см от стены), таким образом, чтобы на потолке получились квадраты размером 60х60 см;
• на полученных пересечениях линий крепят прямые подвесы;
• монтируют направляющие профили (сначала по тем отрезкам, которые начерчены первыми);
• каждую планку подгоняют по размеру непосредственно перед креплением на потолок, длина должна быть на 2-3 см меньше, чем отмеренное расстояние по линии;
• если длины планки не хватает – ее соединяют с помощью специальных металлических стыков;
• затем по перпендикулярно прочерченным линиям устанавливают несущие планки, они служат ребрами жесткости, длина составляет чуть менее 60 см, их фиксируют к боковым полочкам с помощью «краба», к потолку – саморезами.

Крепление профилей с помощью подвеса и «краба»

Получившаяся схема переплетений металлических профилей напоминает шахматную доску с маленькими квадратами (ячейками), к которым и крепят гипсокартон. Посмотреть, как происходит устройство каркаса руками профессионалов, с подробным объяснением этапов работ, можно на видео ниже.

Красивые примеры в интерьере с фото

В соответствии с дизайном могут применяться разные типы и формы гипсокартонного навесного потолка:

• Чаще всего для стилей хай-тек, модерн, футуризм, фьюжн, техно, индастриал, стимпанк применяются многоуровневые конструкции с различными декоративными элементами. Освещение — декоративное светодиодное или функциональное зональное от точечных светильников — позволяет создавать для одной и той же системы принципиально разный вид.
• Не менее интересные варианты для классических стилей, которые больше всего ориентированы на определённую эпоху или страну. Здесь гипсокартонные потолки подчёркивают общий дизайн, создают атмосферу самобытности. Часто такие конструкции применяются для зонирования или изменения визуального восприятия геометрии или размеров помещения.
• Для экологических, этнических стилей характерно применение в качестве декоративной отделки ярких, разнотипных по структуре и виду материалов. Эко смотрится очень привлекательно с нанесением узора жидкими обоями, группа восточных стилей создаёт особую самобытность отделкой специальными тканями.

В наше время из потолка можно сотворить настоящий шедевр, сочетая сразу несколько материалов. Мы подготовили серию материалов, из которых вы узнаете о том, каким можно сделать потолок в детской комнате или группе садика, частном доме, комнате, бане, ванной, на балконе, а также, как установить парящий, фактурный и двухъярусный потолки.

Монтаж профилей для крепления гиспокартона

Монтаж направляющего профиля

Следующий этап монтажа потолка из гипсокартона предусматривает обшивку всего периметра комнаты направляющими профилями (ПН). Размер такого профиля – 2,7 х 2,7 см. Конечно, в этом процессе существую свои особенности:

• Места, где ПН сходится со стенкой, профиль дополнительно проклеивается. Для этого используют уплотнительную ленту, к примеру, фирмы Dichtungsband
• Направляющий профиль имеет стандарт длины три метра. Крепить такие длинные элементы, необходимо не менее, чем в четырех точках соприкосновения со стеной.
• Крепится направляющий профиль при помощи дюбель-гвоздей с грибовидной шляпкой, похожей на шайбу. Благодаря тому, что такое крепление создает усиленный контакт профиля со стенкой, данное соединение будет отличаться своей надежностью и долговечностью.
• При монтаже дюбель-гвоздей следует придерживаться традиционного способа – сначала дюбель вворачивается, а затем, в него устанавливается шуруп.
• При монтаже направляющих профилей, категорически не приемлемо наличие промежутков.

Установка П-образных подвесов

Монтаж подвесов П-образной формы, проводится по заранее намеченной разметке на черновом потолке. При этом интервал должен быть в пределах 70-100 см., а расстояние от стены до подвеса на противоположных стенах должно быть одинаковым.

Для закрепления подвесов не стоит пользоваться дюбель-гвоздями для вертикального крепежа. Рекомендуется использовать дюбеля из пластика и шурупы. Если черновой потолок сделан из бетона, оптимальным решением станут металлические дюбеля, предназначенные для тяжелых конструкций. Однако следует быть внимательным, поскольку рамные дюбеля, тоже металлические, но они совершенно не подойдут для данной цели.

На стыках направляющих профилей, следует установить П-образные подвесы по обе стороны от стыка.

Элементы крепления каркаса гипсокартонной конструкции к потолку

По окончании процесса крепления профилей П-образной формы, следующим этапом является монтаж потолочных профилей (ПП). Их параметры составляют – 5,6 х 2,7 см., иногда встречаются размеры 6 х 2,7 см.

Установка потолочных профилей

Первое, что необходимо сделать при монтаже потолочных профилей – закрепить длинные профили на потолке от стены до стены. Затем установить между ними короткие поперечные профили. При этом крестовые соединения выполняются при помощи специального крепления.

ПП монтируют от стенки и вставляют в направляющие профили. Затем обозначают горизонтальный уровень расположения потолочных профилей (для этой цели используют уровень), а потом крепят его при помощи двухстороннего соединения к П-образному подвесу. При этом для подобного соединения используют шурупы металл-металл (саморезы).

Чтобы сделать работу более легкой, можно воспользоваться следующими советами:

• Наиболее удобным для монтажных работ станет строительный уровень с одной магнитной стороной;
• Для стыковки профилей можно использовать специальные соединители. Однако данный факт не отменяет применение дополнительных П-образных подвесов;
• Для придания стыку профилей дополнительной прочности, необходимо заранее смонтировать подвес П-образной формы с лева и с право от него.

Наиболее рациональным решением, станет монтаж самых длинных профилей параллельно стенке с окном

Таким образом можно отвлечь внимание от мелких дефектов на месте соединения листов гипсокартона, которые будут крепиться по направлению естественного света из окна

Ячеистый каркас – монтаж

Для создания каркаса, из инструментов, помимо уровня, нити и маркера, вам понадобится стремянка, шуруповерт, молоток и перфоратор.

Примем, что потолок уже распланирован и разбит с помощью сетки на ячейки размерами 60 на 60 см, и поэтапно опишем непосредственно процесс установки подвесов и профилей.

Фото каркаса с соединителями типа «краб» для крепления листов гипсокартона к потолку

Шаг 1. По линии, обозначенной на стене, устанавливается направляющий профиль. Перед этим на примыкающую к стене сторону клеится уплотнительная лента и создаются отверстия под дюбели с интервалом 30-40 см. Направляющие устанавливаются по всему периметру помещения и крепятся друг к другу с помощью угловых соединителей.

Цены на соединители каркаса типа «краб»

соединитель каркаса краб

Монтаж направляющего профиля

Шаг 2. В 30 см от стены устанавливаются подвесы по линиям основных профилей каркаса. Далее подвесы монтируются дюбелями с шагом в 60 см таким образом, чтобы каждый подвес находился в середине между будущими профилями-перемычками. «Лапки» подвесов загибаются вниз.

Крепление подвесов для несущего профиля

Расположение подвесов на потолке

Крепить подвесы к потолку лучше с помощью анкер-клиньев или анкерных винтов

Шаг 3. Подготавливаются потолочные профили. От утвержденного по чертежу значения отрезается 5-10 мм, чтобы при повышении температуры гипсокартонный потолок не деформировался из-за расширения профилей.

Резка потолочного профиля

Шаг 4. Потолочные профили вставляются в направляющие и соединяются саморезами-клопами с подвесами.

Крепление профилей к подвесам

Для выравнивания по горизонтальной плоскости вам понадобится уровень и помощники.

Проверка горизонтальности с помощью лазерного уровня

Для этого может пригодиться вот такой магнит. Цепляем магнит на профиль. На магните наклеена полоса малярного скотча с нанесенной линией. Лазер нужно выставить с учетом расстояния от линии на магните до поверхности несущего профиля. Совмещая линию и луч, мы очень просто и быстро произведем на свет идеально ровную в плоскости горизонта конструкцию.

Шаг 5. Как только основные ПП смонтированы, между ними устанавливаются перемычки из обрезанных по 590-595 мм металлических профилей. Крепление производится крест-накрест с помощью соединителя типа «краб» и малых самонарезающих шурупов.

Крепление типа «краб»

Профиль вставляется одним концом в старт, а другим в «краб»

Уплотнительная лента – это пористый материал с самоклеящейся основой, шириной 30 мм. Её используют для крепления конструкции, чтобы каркас для потолка из гипсокартона плотно прилегал к бетону и меньше передавал звуки.
