Вытяжные канальные вентиляторы для помещений

Разновидности канальных вентиляторов для вытяжки

По конфигурации вентилятор для вентиляции бывает круглый, квадратный и прямоугольный. Первая разновидность обычно используется в бытовых целях, а приборы квадратной или прямоугольной формы предназначены для установки в вентиляционные шахты производственных помещений.

В зависимости от конструктивных особенностей выделают осевые, центробежные и радиальные вентиляторы. Рассмотрим особенности каждой разновидности отдельно.

Центробежные

Центробежный вентилятор для вытяжки был придуман сравнительно недавно, но уже пользуется большой популярностью. Прибор устанавливается в помещении площадью не более 15 м². Он работает практически бесшумно, но при этом имеет высокую мощность. Центробежные вентиляторы можно устанавливать на воздухозаборное отверстие или внутри вентиляционной шахты.

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Главное отличие прибора в том, что его лопасти располагаются вдоль центральной оси, не имеют отклонения в продольной плоскости. При работе в периферической зоне канала создается повышенное давление, а в центральной части – пониженное. Это способствует активному всасыванию воздуха внутрь прибора.

Радиальные

Радиальные приборы имеют корпус спиралевидной конфигурации. Внутри него установлено лопатчатое колесо. При вращении колеса воздух движется в радиальном направлении и, сжимаясь под действием центробежной силы, выводится из корпуса.

Направление лопаток может быть разным. При повороте назад агрегат экономит до 20% электричества и работает намного тише. Но при повороте лопаток вперед повышается мощность прибора. Как правило, бытовые вентиляторы для вытяжки – это агрегаты радиального или осевого типа.

Осевые

Осевой вентилятор для вытяжки имеет цилиндрический корпус. Внутри него находится электродвигатель с лопастями. Во время работы агрегата воздушные массы перемещаются в направлении оси прибора. Для улучшения аэродинамических характеристик на входе монтируется коллектор.

К преимуществам осевых вентиляторов можно отнести высокий КПД. Агрегат может прокачивать в час около 100 кубометров воздуха. Еще один плюс заключается в простоте монтажа. Недостатком считается высокий уровень шума при работе (до 50 дБ) и небольшой напор воздушных масс.

Общая информация и виды канальных вентиляторов

Качественная система вытяжки может быть обеспечена только при условии использования правильно подобранного оборудования и грамотно сконструированного проекта всей вытяжной системы. Основным элементом для принудительной циркуляции воздуха является вентилятор. Монтаж системы вытяжек будет незаменим в небольших помещениях с повышенным уровнем влажности где отсутствуют окна, в рабочих зонах и помещениях. Система вытяжки предусматривает наличие воздуховода в который монтируются вентиляторы.

Различают несколько типов канальных вентиляторов:

• Осевые канальные вентиляторы. Этот тип вентиляторов образует поток воздуха, за счет вращения вокруг своей оси рабочего колеса. При этом направление воздуха совпадает с направлением вращения колеса. Эффективность этого типа вентиляторов может достигать 75%;

• Центробежные (радиальные) канальные вентиляторы. Эта конструкция вентиляторов обеспечивает эффективную вытяжку воздуха за счет воздействия центробежных сил. Для использования в ванной комнате лучше всего подойдёт вентилятор с загнутыми назад лопатками. Они очень эффективны (до 80%) и имеют низкий уровень шума.

• Смешанные канальные вентиляторы. Это тип представляет собой симбиоз центробежного вентилятора и осевого, и считается одним из последних достижений в разработке подобного оборудования. Функционируют они благодаря воздействию центробежной силы непосредственно на ось двигателя. Их эффективность так же может достигать 80%.

Также канальные вентиляторы подразделяются на группы в зависимости от сечения основного воздуховода, а именно:

• С круглым сечением;
• С прямоугольным сечением;
• С квадратным сечением.

Производители вытяжных вентиляторов

Чтобы сделать жизнь комфортной, различные компании выпускают современные приборы, оборудование, устройства. И для многих покупателей лицо компании, ее репутация и узнаваемость являются решающими критериями выбора. Другие не хотят переплачивать за бренды, но ищут надежных поставщиков. Лучшие вытяжные вентиляторы 2020 года представлены:

Vortice, итальянская климатическая компания, поставляет надежное качественное вентиляционное оборудование уже более 60 лет. Акцент делается на эстетике. Для расширения границ компании были открыты представительства в разных странах. Вентс” – крупная российская компания по производству климатической техники, продающая несколько миллионов устройств. При производстве учитываются мировые стандарты качества. По этой причине бренд является членом ассоциации экспертов в области кондиционирования воздуха. Компания была основана в 1990-х годах, и с тех пор было создано 16 крупных цехов. Electrolux – шведская компания по производству бытовой и профессиональной техники, основанная в 1919 году. Изначально занимаясь производством парафиновых ламп, она быстро стала лидером, переквалифицировавшись в другую отрасль. Годовой объем производства составляет более 60 миллионов штук. Вся продукция продается в 150 странах мира. Главный лозунг – “Сделано со смыслом”. Cata – испанская компания, производящая кухонные вытяжки и промышленные вентиляционные системы. Компания начала свою деятельность в 1947 году. За короткий период времени компании удалось стать всемирно известной в области технологий очистки воздуха. Полное название компании – CataElectrodomesticos S.L. Diciti – это бренд высококачественных коммерческих/промышленных вентиляторов, принадлежащий компании ERA. Компания была основана в 1997 году. Ассортимент продукции создается по уникальным проектам ведущих дизайнеров

Помимо эстетики, производитель уделяет особое внимание инновациям. Ballu – торговая марка, принадлежащая многонациональной промышленной группе Ballu

Она специализируется на климатической, инженерной технике, с которой она вышла на мировой рынок с 1990 года. Штаб-квартира компании находится в Гонконге, а производственные предприятия – в Японии, Корее, России, Китае, Литве и Польше. Российский рынок начал получать оборудование с 2003 года, его представителем является компания “Русклимат”. Soler & Palau – известный испанский производитель вентиляторов S Представителем в России является компания “Благовест”. Заводы разбросаны и в других странах – в США, Китае, Европе и Индии. Дата основания – 1951 г. С 1987 г. продукция сертифицирована по ISO-9001, а с 1989 г. – по ISO-9001/2000. Erre – итальянская компания, производящая высокотехнологичное оборудование для кондиционирования воздуха. Опыт компании в этой области насчитывает более 70 лет. В 1995 году она получила сертификат качества ISO 9001, а ее официальным дилером является компания Vencon. В последнее десятилетие ее деятельность была направлена на популяризацию итальянского подхода к бизнесу и дизайну. Auramax – это российская торговая марка продукции для систем вентиляции, такой как бытовые вентиляторы, решетки, ревизионные люки и т.д. Главное отличие – сочетание доступной цены с качественным исполнением, современным дизайном. Материалы характеризуются длительным сроком службы, высокой износостойкостью благодаря защите от перегрева. ERA – крупная национальная компания по производству оборудования для кондиционирования воздуха, которая начала свою деятельность в 1997 году. Первоначально производство было ориентировано на изготовление модульных вентиляционных систем, компания получила название “Ekovent” Sp. z o.o. Сегодня ассортимент насчитывает около 1300 наименований, а объем продаж достигает отметки в 30 миллионов штук. Blauberg – популярный производитель вентиляционного оборудования из Германии. В разных частях Европы расположено 7 заводов. Объем выпускаемых устройств превышает 100 миллионов единиц. Бренд успешно балансирует между эстетическими, качественными и функциональными характеристиками моделей.

Процесс монтажа

Установить и подключить вытяжной вентилятор своими руками довольно просто. Потребуются минимальные навыки и стандартный набор инструментов. Работа состоит из следующих этапов:

1. Подведение кабеля. На этапе ремонта помещения кабель лучше проложить в штробе. Если такой способ чрезмерно сложен или стены уже отремонтированы, лучше использовать кабельный канал. Обычно для подключения используется двужильный кабель. Если устройство предполагает заземление, необходимо использовать трехжильный. Выключатель устанавливается только для моделей с простейшей электрической схемой. Если прибор имеет встроенные датчики движения или влажности, на него должно постоянно подаваться напряжение.
2. Подключение. Работы можно проводить только на обесточенной линии. Прибор необходимо установить на заранее подготовленное для него место. Подсоединение проводов выполняется в соответствии с типом контактов, расположенных на корпусе устройства.
3. Фиксация корпуса. Большинство накладных моделей просто прижимаются к стене с помощью саморезов, для этого в корпусе предусмотрены специальные крепежные места. Канальные модели чаще всего фиксируются на специальный клей.
4. Установка декоративной решетки. Накладные модели обычно комплектуются декоративной накладкой, которая закрывает вентиляционное отверстие.

В случае затрудненного воздухообмена установка вентилятора в воздуховод помогает существенно улучшить параметры вентиляции помещений. Для продолжительной службы лучше выбирать модели качественной сборки. Тип устройства определяется условиями эксплуатации, а его производительность — объемом помещения. Самостоятельный монтаж и подключение не вызовут трудностей даже при отсутствии специальных навыков.

• https://tehnika.expert/klimaticheskaya/ventilyator/montazh-kanalnogo.html
• https://ventilsystem.ru/ventilyaciya/elementy/ventilyatory/sxema-podklyucheniya-vytyazhnogo-ventilyatora.html
• https://topventilyaciya.ru/ventilyaciya/elementy/podklyuchenie-vytyazhnogo-ventilyatora.html

Вентилятор канальный – классификация по видам

Рассматриваемое вентиляционное оборудование может быть классифицировано по множеству параметров, поэтому, стоит отдельно рассмотреть каждый из них.

По сфере применения

В зависимости от области использования, внутренние вентиляторы можно подразделить на бытовые, являющиеся маломощными и применяемыми лишь в домашних условиях, и специальные, которые ориентированы на выполнение строго заданных задач. К последним можно отнести:

• Термостойкие – такие модели монтируют в производственных помещениях промышленных предприятий, где на перманентной основе устанавливается плюсовая температура выше нормальной. Также возможна их установка в банях и ваннах, над печками и каминами, и в саунах. Главная их задача – быстро вывести из обслуживаемого помещения горячий воздух или пар. Вдобавок, такие модели способны предотвращать возникновение коррозии на стенках и предметах внутри помещений;
• Пылевые – подобные образцы способны эффективно удалять из обслуживаемого помещения воздух, который насыщен достаточным объемом твердых фрагментов пыли. Как правило, они используются на вредных производствах, которые сопряжены с выбросом  мелкой стружки (деревообработка) или частиц песка (бетонная индустрия);
• Взрывозащищенные  — эти образцы предназначены для удаления из помещения воздуха, содержащего горючие и взрывоопасные смеси (например, нефтепереработка или мукомольное производство);
• Дымоудалительные – специальный вид оборудования, относящийся к противопожарному вооружению. Они способны работать в условиях сверхвысоких температур (до +600 градусов по Цельсию) и за короткое время смогут отвести дым из помещения.

По конструктивным особенностям

В зависимости от своей конструкции, рассматриваемое оборудование, возможно классифицировать следующим образом:

• Осевые – такие модели имеют корпус в виде цилиндра с несколькими лепестками лопастей, установленными на оси электродвигателя. Циркуляция воздушных масс происходит вдоль данной оси. Осевые образцы характеризуются малым шумом, издаваемым во время работы, общей легкостью монтажа. Однако, в силу собственной малой мощности, они используются больше в бытовых условиях – в офисах, квартирах, небольших частных домах.
• Радиальные – воздухоток в них перемещается под установленным углом к оси электромотора, а циркуляция происходит благодаря центробежной силе. Направление перемещения будет зависеть от расположения лопастей. Главный плюс радиальных устройств – их небольшие габариты, малая шумливость и низкий уровень потребления электроэнергии. И все же, из-за особенностей расположения лопастей они не способны обслуживать большие площади.
• Диагональные – их конструкция предусматривает первоначальное движение воздушной массы по диагонали, которое потом сменяется на радиальное. Характеризуются бесшумной работой и малыми размерами. Однако, в отличие от предыдущих (радиальных) они считаются более эффективными.
• Центробежные – опять же имеют небольшие габариты, но обладают повышенной мощностью и издают небольшой рабочий шум. Поток движется исключительно за счет тяги.
• Диаметральные – очень узкоспециализированные модели, применяемые в особых типах воздуховодных магистралей, где передвижение воздуха осуществляется по всему периметру рабочего колеса.

По принципу действия

По своему основному функционалу канальные вентиляторы могут быть:

• Приточными – они направлены исключительно на подачу обновленного воздуха в помещение;
• Вытяжными – специально работают в целях вывода из помещения отработанного воздуха;
• Реверсивными – представляют собой комбинацию двух вышеперечисленных, т.е. способных работать как на вытяжку, так и на приток. Режим работы изменяется посредством выставления нужного направления для ротора.

По мощности и форме воздуховода

• По мощности канальные вентиляторы подразделяются попросту на бытовые и промышленные – первые обладают малыми мощностями, а вторые призваны обслуживать большие площади, соответственно, их мощности намного больше.

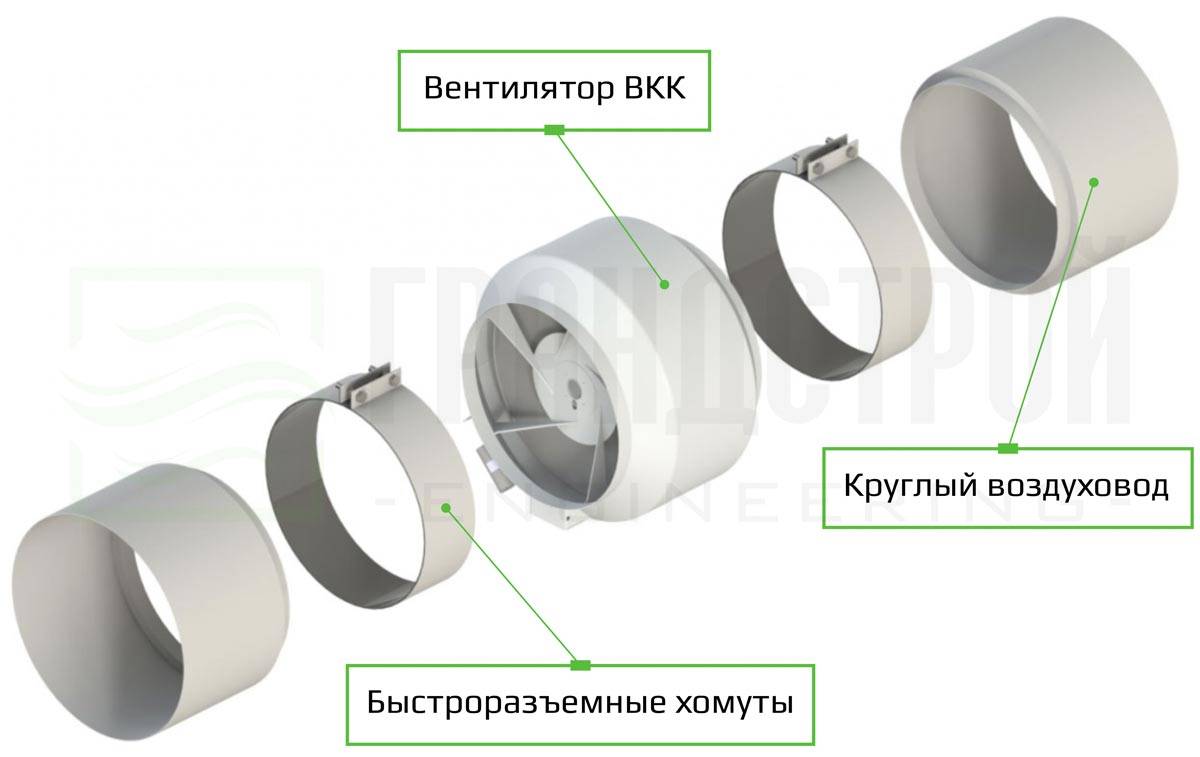

• Канальный вентилятор может быть установлен в магистраль с круглым, квадратным и прямоугольным сечением – главное — подобрать модель по габаритам. Также канал воздуховода может быть даже гибким, но в этом случае не стоит рассчитывать на установку экземпляров габаритных и с большой мощностью.

Принцип работы

Система притока и вытяжки воздуха обладает определенным принципом функционирования. В ней воздушные массы искусственно нагнетаются в помещение посредством вентилятора. В результате этого получается разница в давлении и «отработанный» воздух, стремясь самопроизвольно отрегулировать данный дисбаланс, выходит наружу сквозь специальные вытяжные воздуховоды.

В основном вентиляторы для вытяжки представляют собой механизмы, где крыльчатка размещена на одном валу с электромотором. Воздушная струя при этом засасывается внутрь сквозь решетку с жалюзи, которое порой выступает в роли обратного клапана.

Данного типа вытяжные приборы, как правило, монтируются в окнах, но иногда при наличии небольшого воздуховода и недостаточной вытяжке, определенные изделия встраиваются непосредственно в стену. В случае установки длинного воздушного канала, применяются вентиляторы центробежного вида. В них струя воздуха направлена перпендикулярно к валу двигателя.

Работать механизмы для вытяжки могут в ручном и автоматизированном запуске. В первом случае для пуска механизма нужно включить его посредством выключателя. А во втором – изделие начнет работать при достижении определенных условий. Таковыми могут быть: возникновение настроенной степени влажности, включение лампочки, либо завершение заданного временного диапазона.

А также при ручной настройке вытяжки допускается включение обогрева зимой, при его летнем отключении, что, естественно, экономит электроэнергию. Для нагрева поступающей воздушной массы используется специальный теплообменник – рекуператор. Этот механизм работает по принципу взаимного обогрева, то есть выходящий поток воздуха нагревает поступающий в помещение. При этом они двигаются изолированно, и смешивания не происходит.

Установка канального вентилятора

Перед установкой проверьте, насколько эффективно работает вентиляционная система дома. Для этого к вентканалу поднесите зажженную спичку и посмотрите, отклоняется ли пламя в сторону канала. Если да, значит, система исправно работает.

В процессе монтажа учитывайте следующее:

1. Установку вентилятора лучше делать на этапе проведения ремонтных работ.
2. Проложите проводку от места установки прибора и подключите ее к сети переменного тока. Провода можно уложить в гофре за подвесным или натяжным потолком либо в слое штукатурки.
3. Вентилятор в санузле лучше сразу подключить к выключателю света.
4. Если габариты канала больше прибора, то в него вставляют фановую пластиковую трубу, после хорошо герметизируют раствором щели вокруг нее.

Монтаж прибора проходит в таком порядке:

• заранее снимите с корпуса декоративную панель;
• подключите агрегат к электроснабжению, установите прибор в подготовленное отверстие (его можно закрепить саморезами или при помощи герметика);
• закрепите декоративную панель.

Почему для вытяжки лучше именно бесшумный вентилятор

Теперь разберемся, почему такие вентиляторы называются бесшумными. Любое оборудование, в котором есть вращающиеся детали, издает определенные звуки, связанные с образованием вибрации. У вентиляторов есть еще одна причина издавать шумы – это поток воздуха, который проходит по внутреннему пространству прибора.

Тип источника шума	Уровень шума, дБ
Будильник на расстоянии 1 м	80
Работа пылесоса	70
Выстрел из ружья	160
В салоне движущегося автомобиля	75

Уровень шума от разных источников

Именно под величину 35 дБ и подгоняется уровень шума работающего прибора. Достигается это несколькими способами:

1. В конструкцию вентилятора устанавливаются высокоточные подшипники, которые лишены такого свойства, как биение. Нет биения – нет вибрации вала электродвигателя, на котором устанавливается крыльчатка вентилятора.
2. Точная балансировка лопастей на крыльчатке создает условия полного отсутствия вибрации воздушного потока.
3. Точная подборка количества лопастей, их угла наклона.
4. Использование внутри корпуса прокладок, изготовленных из специальной резины. В процессе долой эксплуатации она не лопается и не рвется. Прокладки устанавливаются между корпусом вентилятора и ножками (кронштейнами) электродвигателя.

Все это в купе создает условия бесшумной работы приборов. Их уровень шума не превышает 25 дБ. Именно поэтому они и получили свое название.

Канальный вентилятор с высоким уровнем шума

Особенности вытяжных вентиляторов

Выпускается несколько модификаций вытяжных вентиляторов. Они бывают шнурковыми, с таймерами, датчиками движения, переключателями режимов и т.д.

Самые популярные варианты вытяжных вентиляторов оснащены встроенными датчиками влажности. Они вытягивают душный воздух из помещения, контролируют уровень влаги и потребляют небольшое количество электроэнергии

Наибольшей эффективностью обладают модели с датчиком влажности – они включаются в работу автоматически, когда уровень влажности в помещении повышается. Производители вытяжных систем выпустили такие «умные» вариации вентиляторов, чтобы повысить уровень комфорта пользователей – ведь после приема душа можно и забыть вручную включить или выключить вентилятор.

Как работает вентилятор с датчиком влажности?

А теперь поговорим о том, как работает датчик влажности, установленный в вытяжном вентиляторе. Внутреннее устройство и принцип работы таких приборов практически не отличается от стандартных вытяжных устройств. Когда включается двигатель, лопасти начинают раскручиваться. Это приводит в движение воздух и вытягивает его вместе с каплями влаги в шахту вытяжки.

Монтироваться вытяжка с датчиком может на потолочную или настенную вентиляционную шахту. Корпус и детали изделия изготавливаются из водостойких материалов. Электрические части имеют качественную изоляцию.

Самые дорогие модели вытяжных систем с датчиком влажности дополнительно оснащены подсветкой, а также специальным обратным клапаном, который из воздуховода не впускает неприятные запахи и пыль в комнату

Датчик влажности в вентиляторе может работать как по таймеру, так и автоматически. Во втором случае вытяжная система включается, когда уровень влажности в помещении превышает норму.

Схема работы вентилятора с датчиком, контролирующим уровень влажности. Когда уровень влаги повышается изделие включается и работает, пока показатели не придут в норму. Выключение происходит по таймеру задержки

В общем, датчик влажности или гигростат в вентиляторе – это специальный элемент, что позволяет измерить уровень влажности в воздухе и запустить вытяжное устройство без участия человека. И все это благодаря высокой чувствительности датчика к конденсату. Работает он по принципу термостата, вентиляция включается только при влажности выше 40%.

Вытяжные системы со встроенным гигростатом оптимально подходят для установки в ванной, помещениях для сушки белья, а также туалетах. Могут использоваться в качестве вентиляции подвалов в частных домах.

Типы встроенных датчиков влажности

Датчиками влажности обычно оснащены модели осевых канальных вентиляторов. В корпусе изделия вмонтирована плата небольших размеров. В гигростате есть два предела: верхний и нижний.

Чтобы вентилятор долго и правильно работал, нужно его правильно настроить. В структуре датчика имеется регулятор, который оснащен шкалой влажности. Значение уровня влаги выставляется посредством вращения потенциометра

Некоторые вариации настроены с завода и регулировке не поддаются. На остальных диапазон срабатывания можно выставить самостоятельно.

Виды датчиков:

• Резистивный – при изменении уровня влажности, изделие изменяет сопротивление и запускает двигатель вентилятора.
• Диэлектрический – имеет в конструкции конденсатор. При повышении влажности между обкладками изделия меняется диэлектрическая проницаемость среды.
• Термисторный – улучшенный аналог резистивного датчика. Обладает повышенной точностью.
• Оптический – определяет концентрацию влажности по прозрачности воздуха.
• Механический – когда влаги в помещении становится больше, меняется длина материала, из которого изготавливается датчик.

Когда уровень влажности достигает запрограммированных значений в датчике, срабатывает реле. Оно замыкает электроцепь двигателя и вентилятор начинает раскручиваться.

Рекомендуемые места для обслуживания

Невзирая на свои компактные размеры, доступную цену и простой монтаж, канальные вентиляторы способны выполнять очень важные задачи. Если говорить о подавляющем большинстве многоэтажных домов, имеющихся в России, то в них только жилые помещения обладают окнами. Таким образом, чтобы их проветрить достаточно лишь открыть окно. Но, к сожалению, санузел, кладовку или гардероб сложно обеспечить притоком свежего воздуха. Вот здесь-то и могут пригодиться вытяжные вентиляторы – они отлично смогут наладить воздухообмен в закрытых помещениях, а также в кратчайшие сроки вывести и неприятные запахи и водяной пар. Также, канальный вентилятор, в условиях российской многоэтажки, крайне рекомендуется для установки на кухне – здесь можно «убить сразу двух зайцев»: не придется часто открывать окно (особенно актуально для холодного времени года), а дым и копоть будут убираться через дымоотвод направленным методом.

Также, не лишним будет вытяжка грязных воздушных масс из подвального помещения, в котором, как правило, очень быстро накапливается грунтовая, капиллярная и осадочная влага.

Таким образом, существует ряд помещений, которые требуется обеспечить канальной вентиляцией на обязательной основе. К таковым относятся:

1. Помещения административных, общественных и коммерческих учреждений;
2. Склады и хранилища различного типа;
3. Помещения медицинских учреждений;
4. Обеденные залы и кухонные помещения предприятий общественного питания;
5. Помещения с пребыванием детей в образовательных учреждениях;
6. Спортзалы, бани и сауны, а также бассейны;
7. Производственные площади и индустриальные цеха.

Требования, предъявляемые к мощности и типу канальных моделей, должны устанавливаться согласно типа помещения, предполагаемого к обслуживанию. Разработанные системы вентиляции могут обладать разной протяженностью, геометрией магистралей и производительностью. Однако, для всех магистралей неизменно стоит учитывать функционал, на который оборудование будет ориентировано: не следует приспосабливать прихотливые и маломощные модели для обеспечения воздухом помещений, которые предполагается эксплуатировать в условиях сложного микроклимата, либо в холодное время года, либо имеющих мало поддающийся контролю уровень влажности.
