Отличия наружной и внутренней канализации
Трубы, которые используются для прокладки внешних систем, значительно отличаются от аналогов, применяемых для внутридомовых коммуникаций.
К характерным признакам относятся:
- Цвет. Оранжевый (рыжий) цвет, который способствует легкому обнаружению трубы, следовательно, позволяет избежать непреднамеренного повреждения сети во время земельных работ.
- Толщина стенки. У деталей для наружной канализации этот параметр всегда выше, чем для внутренней (при использовании систем ПВХ эти показатели составляют 3,2-3,4 мм против 2 мм), поскольку трубопроводу, проложенному под землей, приходится выносить большие нагрузки.
- Материалы. Рыжие трубы обычно выполняются из материалов повышенной стойкости (к примеру, непластифицированного поливинилхлорида, обладающего особой прочностью).
- Теплостойкость. Благодаря повышенной толщине и надежности стенок, а также добавлению особо подобранных компонентов, теплостойкость наружных систем выше, нежели внутренних.
- Срок службы. Изделия оранжевого цвета, как правило, служат более длительный срок, чем серые.
- Ценник. Стоимость элементов для проведения внешней канализации примерно на 20% выше, чем для внутренней.
Специалисты предупреждают о недопустимости применения серых труб для прокладки наружной канализации. Им сложно выдерживать повышенную нагрузку (особенно в течение долгого времени), что может привести к прорывам и авариям.
Рассмотрим подробнее, какие материалы могут применяться для изготовления внешних канализационных систем.
Какие нормативы нужно соблюдать
Подробнее остановимся на строительных нормах, которые подробно изложены в СНиП. Об особенностях внутренней канализации можно почитать в СНиП 2.04.01-85, наружной – СНиП 2.04.03-84. Также полезно обратиться к нормативной документации ГОСТ 25150-82.
Особенности внутридомовой канализации
Существует два варианта обустройства внутренней канализации – скрытый и открытый монтаж. Первый – это маскировка разводки за настенными панелями, под напольным покрытием и в перекрытиях, второй заключается в прокладке на открытых участках.
От вида монтажа, в частности, зависит допустимая длина трубопровода:
- скрытые линии должны быть не длиннее 10 м;
- открытые трубы могут быть и большей длины, но при условии монтажа под определенным нормами уклоном и при обеспечении свободного доступа с целью технического обслуживания.
Диаметр труб обязательно должен совпадать с диаметром выпусков у сантехнических приборов. Для присоединения магистралей к стоякам используют фасонные элементы – крестовины и тройники прямого типа для соединения под углом 90° и косого типа для фиксации под углами 45-60°.
Требования предъявляются и к поворотам: они должны быть плавными, от 90° и более, то есть не острыми. Для более безопасной смены направления трубы создают конструкцию из двух поворотов по 135°. При соединении деталей раструбы следует поворачивать против течения сточных вод. Единственное исключение – монтаж двухраструбных муфт.
В СНиП указаны допустимые значения уклона труб канализации. Данные приведены в следующей таблице:
Получается, что при длине канализационной линии, равной 5 м, разница в высоте над уровнем пола между началом и концом трубы составит 12,5 (17,5) см = 2,5 (3,5) х 5.
Вернемся к «помощи» строительного шнура – он как раз может пригодиться. Если его растянуть по всей длине трубы, но параллельно полу, как раз и получится, что расстояние от шнура до нижнего конца магистрали 0 мм, а до верхнего – 12, 5 (17,5) см.
Как ясно из таблицы, с увеличением диаметра трубы значение уклона снижается, то есть для D 110 мм оптимальный угол наклона – 2 см/пог.м.
Использование расчетного и оптимального уровня наполняемости
Также у пластиковой, асбестоцементной или обязательно должен быть рассчитан уровень наполненности. Это понятие определяет, какой должна быть скорость движения потока в трубе, чтобы она не засорилась. Естественно, от наполненности также зависит уклон. Вычислить расчетную наполненность можно при помощи формулы:
- Н – уровень воды в трубе;
- D – ее диаметр.
Минимальный допустимый СНиП 2.04.01-85 уровень наполняемости, согласно СНиПа — Y=0,3, а максимальный Y=1, но в таком случае канализационная труба полная, а, следовательно, уклона нет, значит нужно выбирать 50-60%. На практике расчетная наполняемость лежит в диапазоне: 0,3
Источник
Нюансы монтажа
Первоначальная задача состоит в подготовке траншеи, глубина которой соответствует 40 см.
Структура ПВХ трубы.
Рассчитать угол можно руководствуясь следующими данными: 2-3 см на каждый метр трубы, что позволит получить порядка 3-5 градусов наклона. На дно траншеи насыпается песок (толщина слоя не более 15 см), он будет играть роль амортизации для трубопровода. Монтаж следует начинать со стороны участка внутреннего водоотведения. Рекомендации по мере выполнения работ:
- стыковка двух труб выполняется довольно просто — необходимо вставить гладкий конец одного изделия в раструб другого, при этом стыковочное соединение должно герметизироваться посредством герметика;
- в системах наружной канализации чаще всего встречаются прямолинейные участки, если нужно изменить направление трубопровода, то используются соединительные элементы с отклонением 15 или 30 градусов;
- через каждые 20 м устанавливаются ревизии, позволяющие выполнять обслуживание или очистку труб;
- после укладки трубопровода можно приступать к засыпке, причем между коммуникациями и стенками траншеи насыпается песок, а сверху укладывается слой грунта;
- в случае когда система коммуникаций монтируется на глубине выше уровня промерзания почвы, необходимо позаботиться о теплоизоляции, для этой задачи используется энергофлекс, который представляет собой вспененный полиэтилен, им обычно изолируют трубопровод перед укладкой в траншею;
- на конечном этапе система коммуникаций соединяется со сборным колодцем.
Если монтаж ведется на участках, пролегающих под автомобильными трассами, то перед тем как засыпать траншею грунтом, поверх слоя песка насыпается щебень. Однако наружная канализационная система вполне может пролегать поверх грунта. В подобных случаях трубопровод устанавливается на кронштейны, которые надежно закрепляются на прочном основании с шагом 0,7 м. При таких условиях система коммуникаций обязательно защищается от промерзаний посредством теплоизоляционного кожуха, толщина которого учитывается при расчете угла наклона.
Таким образом, доступная стоимость и сравнительно легкий процесс монтажа сделали ПВХ трубы одними из наиболее популярных изделий. Гарантию длительного срока эксплуатации обеспечивает правильно сделанный выбор труб и безошибочный монтаж трубопровода. Рекомендуется избегать прямых угловых соединений при укладке коммуникаций, чтобы избежать образования засоров.
Особенности
Для обустройства сточного слива часто используются трубные конструкции из поливинилхлорида, вытесняя чугунные и стальные. Пластиковые канализационные трубы изготавливаются из обычного и из непластифицированного ПВХ. В состав материала входит хлористый винил и дополнительные присадки. Высокие прочностные свойства позволяют использовать непластифицированный ПВХ для организации трубопровода с напором.
Канализационные трубы предназначены для отвода сточных вод из водопроводного слива, для устройства дренажного канала, монтажа внутридомовой и уличной канализации. Использование ПВХ изделий для устройства канализации оправдывает себя благодаря техническим характеристикам материала. Длительный срок службы канализационных трубопроводов позволит эксплуатировать систему до 50 лет. Предел прочности достигает 50 МПа, поэтому уличный участок канализации выдержит прокладку на глубину промерзания грунта. Трубопровод способен функционировать под давлением от 6 до 16 бар.
Применение труб из поливинилхлорида для канализации имеет следующие преимущества:
- Разнообразие размеров и форм труб и фитингов позволит произвести сборку канализации любой сложности.
- Гладкие внутренние стенки не дают оседать канализационным стокам, предотвращая образование засоров в малом диаметре и не давая зарастать трубному проходу от отложений.
- Малый вес изделий и легкость нарезки предполагает быстрый и простой монтаж и демонтаж без дополнительных инструментов.
- Инертность к химическим веществам и коррозионному воздействию.
- Доступная цена элементов трубопровода.
Свойства труб ПВХ
Поливинилхлоридные трубы обладают такими качествами:
- легкость;
- термическая выносливость (-25оС…70оС);
- отсутствие процессов коррозии;
- химического окисления;
- долговечность (в нормальных условиях срок службы более 60 лет);
- способность после расширения принимать первоначальную форму;
- минимальная теплопроводность.
Гладкая поверхность внутри пластиковых труб не позволяет задерживаться грязи на стенках, предотвращает заиливание, а так же размножение бактерий, устойчива к износу от движения канализационных вод с твердыми частицами (песок)
Это важное условие для самотечных сточных систем, где нет давления
Бытовая внутренняя и наружная канализационные системы могут быть полностью выполнены в ПВХ материале. Монтаж такого отвода не вызывает значительных затруднений. Трубы легковесные, разновидности соединительных деталей позволяют конструировать любые повороты и разветвления, для стыковки (склеивание, спайка) не требуется дорогостоящего энергозатратного оборудования. Однако стоит учесть, что канализация – это инженерная конструкция, которая строится со строгим соблюдением норм и правил. Исправная работа такой системы зависит от правильного подбора материала и особенностей укладки.
Расчет труб
Для индивидуального подбора трубы с целью установки в домах, коттеджах или на даче, необходимо производить расчет проходимости. Чтобы вычислить полезный диаметр трубы (внутренний d), необходимо узнать следующие параметры:
- D – наружный (внешний) диаметр, мм;
- B – толщина стенок, мм;
- m – масса погонного метра трубы, г (необходима для учета количества и типа креплений, если нужна полная замена трубопровода);
- S – площадь сечения, мм2.
Формулы для расчета:
d = D – 2 b;
S = π/4 (D2 – d2);
V = S * L;
m = ρ * V.

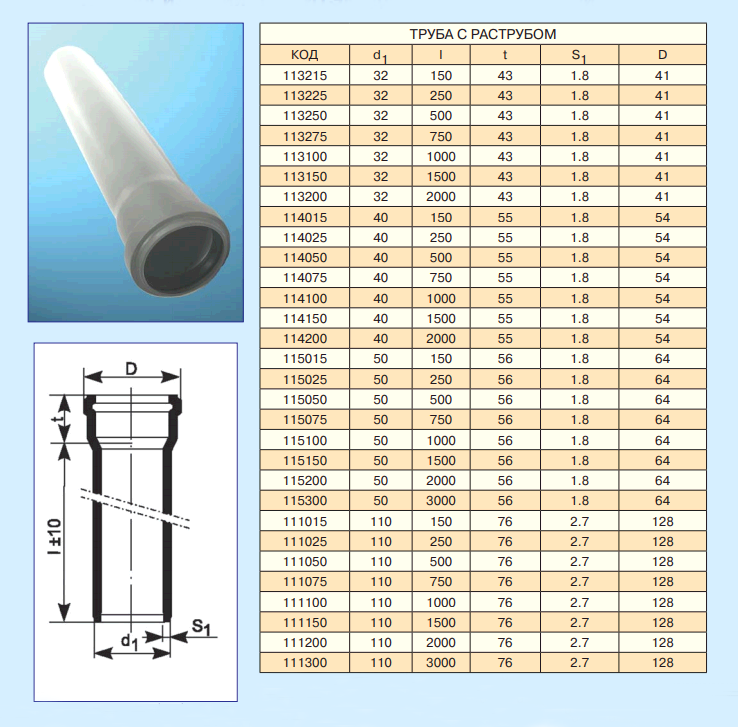

Размеры труб
Многие производители полиэтиленовых труб помечают на коммуникации большинство искомых параметров. Но, стандартно, у отвода изначально известен только наружный диаметр (D) и толщину стен. Наиболее важным параметром является внутренний диаметр, с его помощью производится соединение трубы с магистральной и разводка канализации, подбор доборных элементов, фитингов и т. д.
Обозначения производителей на трубах
При этом в отличие от полипропиленовых пластиковых труб, у чугунной канализационной коммуникации изначально производителем указывается полезный, внутренний диаметр. Как и у стальных, он обозначается DN. Может иметь разные значения, в целых числах, например, DN 110 или DN 200. Это означает, что у данной трубы диаметр условного отвода воды равен 110 или 200 миллиметрам соответственно.
Монтаж горизонтальной канализации
Система канализации в многоквартирном доме
После сборки и монтажа центрального водоотводящего трубопровода начинается замена канализации в квартире. Трубная канализационная разводка к точкам подключения бытовых приборов выполняется из труб диаметром 50 мм и объединяет все элементы водоотведения в единую домашнюю канализационную сеть. Чтобы отремонтировать канализацию используются прямые пластиковые трубы и разнообразные фитинги.
Таблица уклонов и диаметров домашней канализации
| Сантехнический прибор | Уклон | Расстояние между центральным канализационным стояком и сифоном, мм | Диаметр горизонтального трубопровода, мм |
| Ванна | 1:30 | 100-300 | 40-50 |
| Душ | 1:48 | 150-170 | 40-50 |
| Унитаз | 1:20 | до 600 | 100 |
| Раковина | 1:12 | 0-80 | 40-50 |
| Биде | 1:20 | 70-100 | 30-40 |
| Мойка | 1:36 | 130-150 | 30-40 |
| Мойка с душем | 1:48 | 170-230 | 50 |
| Центральный водоотводящий стояк | 100 | ||
| Отводы от центрального канализационного стояка | 65-75 |
Так как в канализационном трубопроводе квартиры жидкость стекает самотеком, при монтаже линию канализации необходимо проложить с уклоном к стояку. Для решения этой задачи нужно знать точную расстановку сантехнических приборов и других элементов водоотведения.

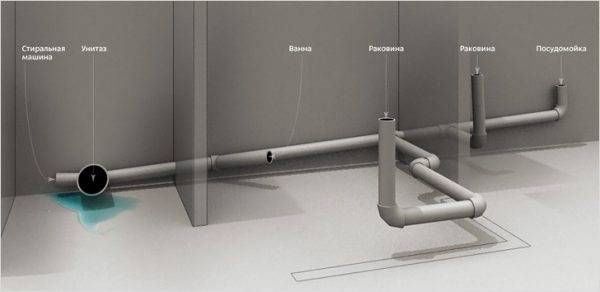

Канализационный трубопровод в квартире
Виды канализационных ПВХ труб и переходников
В зависимости от того, на каком отрезке магистрали будет использоваться изделие, выделяют:
- Облегченные трубы SN-2, используются на участках с наименьшими нагрузками: при прокладке бытовой канализации в помещении, а также в жилых зонах, где отсутствует транспортная нагрузка.
- Более плотные трубы SN-4 применяются для прокладки канализации под автодорогами с умеренным транспортным движением.
- Промышленные трубы SN-8 предназначены для использования в квартальных и городских магистралях канализации, на производстве, а также на участках с интенсивной транспортной нагрузкой.

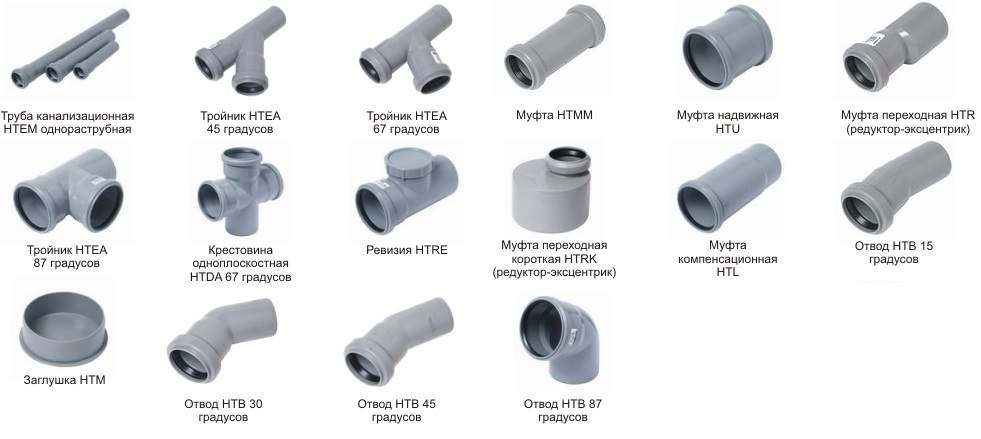

При монтаже ПВХ канализации применяются не только трубы, но и различные фасонные изделия:
- повороты, позволяющие менять направление трубопровода,
- тройники и крестовины для разводки,
- редукторы, позволяющие соединять между собой изделия разного диаметра,
- компенсаторные патрубки для уменьшения влияния линейного расширения на трубопровод,
- всевозможные муфты, хомуты и так далее.
Желательно, чтобы трубопровод имел как можно меньше изгибов и разветвлений. С одной стороны, это существенно снизит затраты, а с другой, обеспечит большую стабильность всей конструкции.
Для чего нужен уклон канализационной трубы
Все наверное, слышали, что трубы канализации необходимо укладывать с уклоном, да еще при том определенным строительными нормами — СНиПом. Почему именно так? Потому что необходимо чтобы скорость движения стоков по трубам была такой, чтобы вода и твердые частицы двигались вместе.
При самостоятельной прокладке или ремонте существующей канализации часто делаю две ошибки:
Делают уклон меньше рекомендованного. В этом случае вода уходит очень медленно, участок трубопровода часто забивается. Даже если речь идет о ванной, в трубах скапливается осадок, который вызывает образование засоров. Если с маленьким уклоном уложена труба от унитаза, то во-первых, могут возникнуть проблемы со смывом, во-вторых, добавиться запах разлагающихся отходов жизнедеятельности.
Канализационную трубу без уклона укладывать ненужно
Нормы, указанные в СНиПе, носят рекомендательный характер, но они написаны исходя из многолетнего опыта, так что имеет смысл прислушаться.
Сортамент полиэтиленовых труб
Выбор в пользу полиэтилена стоит сделать в том случае, если важны следующие технические характеристики трубопровода:
- Отменная морозоустойчивость, даже при значительном обледенении трубопровод способен восстановить свою первоначальную форму;
- Гибкость и пластичность;
- Хорошая шумоизоляция;
- Высокая устойчивость к воздействию агрессивной среды.
Все вышеперечисленные положительные характеристики противостоят лишь одному, однако, существенному недостатку – низкой устойчивости к воздействию отрицательной температуры. Для решения данной проблемы изобрели сшитый полиэтилен, что выдерживает температуру до 200 градусов.
Государственным стандартом, что регулирует выпуск полиэтиленового трубопровода, является ГОСТ 22689.2. Согласно данному нормативному документу допускаются следующие размеры: 40, 50, 90, 110. Однако по желанию заказчика возможен выпуск продукции любого диаметра, вплоть до 1200 по ТУ.
Полипропиленовые канализационные трубы
Гладкие полиэтиленовые канализационные трубы выпускаются без раструба, а поэтому они требуют сварки (при сечении 40 – 110 мм). Для изделий большого диаметра предпочтительней муфтовое соединение.
Если трубопровод необходимо закапывать в землю, рекомендуется остановить свой выбор на гофрированных полиэтиленовых изделиях. Как правило, это трубы большого диаметра, что имеют размеры от 160 до 1200 мм.
Номинальные размеры полиэтиленовых изделий (160, 200, 250, 315, 400) совпадают с их внешним диаметром, для определения их внутреннего диаметра необходимо отнять толщину стенки или воспользоваться ниже представленной таблицей:
| Внешний D | 160 | 200 | 225 | 250 | 285 | 315 | 340 | 400 | 500 |
| Внутренний D | 139 | 174 | 200 | 217 | 250 | 275 | 300 | 348 | 432 |
Разновидности пластиковых труб канализации и их размеры
Пластиковые канализационные трубы изготавливают из следующих материалов:
- полиэтилена высокого и низкого давления;
- поливинилхлорида;
- полипропилена.
От области применения зависит материал для водостока.
Для внутренней сети больше подходят полипропиленовые элементы. Они способны выдержать температуру до +70°С. В некоторых случаях краткосрочно переносят до +95°С. Трубы из этого материала подходят для систем, в которые поступает отработанная вода от разной бытовой техники.
Дешевые ПВХ изделия используют при монтаже наружного канала, в котором двигаются смешанные сточные воды. У них температура ниже, чем во внутренней сети. Их рабочий показатель составляет +40…+60°С. Детали подразделяют на гофрированные и гладкие. Гофрированные части применяют не только для монтажа сифонов. Повышенной прочностью отличаются трубы с ребристой внешней стенкой, но гладкой поверхностью внутри.
Особенности материала
Поливинилхлорид характеризуется перечнем уникальных свойств, которыми обладает исключительно этот вид пластика. Именно благодаря им изделия из него являются одними из лучших для создания наружных канализационных систем.
Среди его качеств следует выделить высокий уровень прочности. Продукция из данного материала может быть использована на глубине до восьми метров.
Изделие из поливинилхлорида
Непластифицированный ПВХ маркируют следующей аббревиатурой PVC-U. Он имеет высокую стойкость к агрессивным средам. Конструкции из него могут применяться не только в канализационных системах, но и при обустройстве газопроводов и различных жидкостей. Продукция из рассматриваемое материала выдерживает давление до шестнадцати бар.
Внутренняя поверхность конструкций гладкая. Это существенно повышает пропускную способность, делая конструкции из ПВХ особенно удобными для проведения наружных работ. В таких изделиях возникновение засоров практически исключено. Из минусов поливинилхлоридных конструкций можно выделить только их слабые температурные свойства.
Согласно существующим гос. стандартам рассматриваемый вариант ПВХ труб может выдерживать температуру до шестидесяти пяти градусов. Допускается кратковременное ее повышение до показателя девяносто градусов. При этом минимальная температура должна быть не менее минус десяти градусов.
Указанные особенности изделий создают определенные ограничение на применение продукции. Но их можно компенсировать правильным монтажом. В плане установки рассматриваемые конструкции очень удобны.
Один прогонный метр продукции с наружным диаметром 110 мм весит 1.160 килограмм. Поэтому доставку и укладку трубопроводов из нее довольно простые. Существует много различных фитингов, предназначенных для монтажа систем. Они делают установку еще более простой и удобной. Причем допускается стыковка трубы с изделиями, выполненными из другого сырья.
К ее преимуществам относится:
- небольшая цена и низкие затраты на транспортировку и монтаж;
- полная диэлектричность;
- стойкость к коррозийным процессам;
- огромное разнообразие фитингов, позволяющих создавать системы любой конфигурации;
- возможность стыковки посредством раструбного соединения, уменьшающего время сборки и разборки системы.
Главные советы при выборе канализационных труб
Для того чтобы не ошибиться при подборе диаметра канализационных пластиковых труб, следует учитывать следующие рекомендации:
Сантехнические устройства, через которые проходит только вода, может подключаться к системе канализации при помощи изделий с диаметром 40-50 мм.
Максимальный диаметр труб в стандартной домашней канализации – 100 мм (унитаз и канализационный стояк)
Данное правило не имеет силы тогда, когда к системе подключено много приборов.
Помимо размеров трубопровода, внимание следует обращать и на материал его изготовления: необходимо учитывать, что любые канализационные системы подвержены частому засорению. В этом плане в выигрышном положении окажутся пластиковые трубы, так как на их стенках оседает грязь не так сильно, как на металлических, и они легче поддаются прочистке.
При устройстве канализации в многоквартирном доме можно использовать стояки с максимальной шириной в 100 мм (если этажей не более 5) и 150 мм (если этажей более 5).
Если требуется организовать участок горизонтальной канализации, который соединяет несколько стояков и выход на колодец, могут применяться трубы с диаметром до 200 мм.
При замене чугунных труб на пластиковые можно брать изделия с диаметром, меньшим на шаг (например, 50 мм меняется на 40 мм)
Объясняется это тем, что пластиковая поверхность гораздо медленнее покрывается грязью, т.е. просвет не «зарастает».
На первый взгляд, монтаж канализации ничем не отличается от устройства водопроводной системы. Однако, при решении этой задачи следует учитывать огромное количество нюансов, незнание которых может привести к нестабильной работе стока и даже возникновению аварийной ситуации
Чтобы избежать этого, к установке канализации стоит подойти с вниманием и ответственностью, и первым шагом будет правильное определение величины сечения трубы

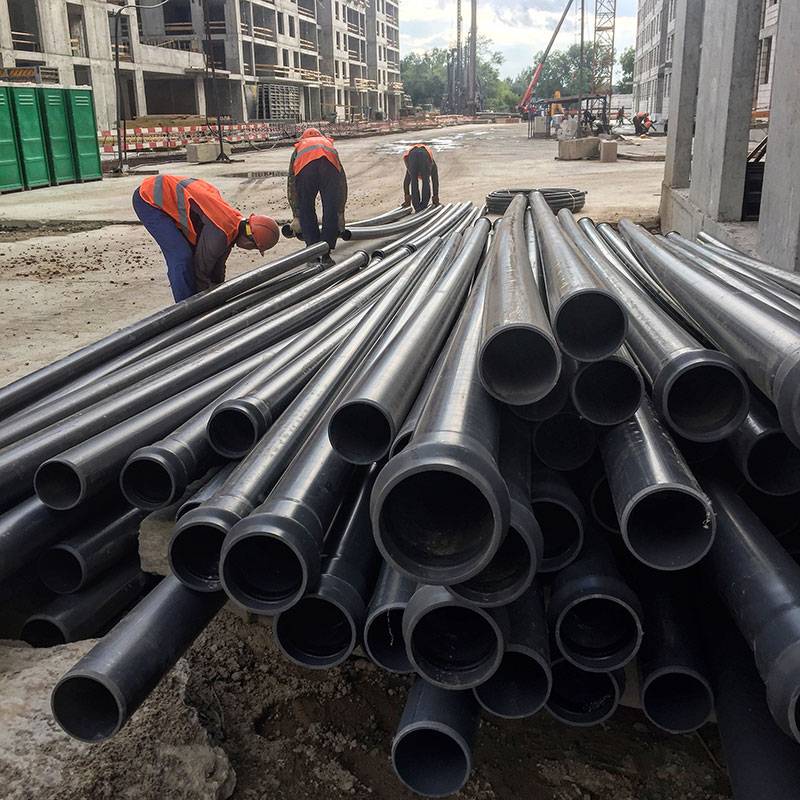

Трубы ПВХ для наружной канализационной сети
Канализационные трубы ПВХ производят из поливинилхлорида — доступного и популярного пластика, который широко используется для производства многих пластиковых изделий.
Изделия могут быть однослойные (монолитные) и трехслойные, у которых промежуточный слой выполняется из пористого НПВХ, а два остальных из первичного НПВХ. В прокладке наружных канализационных веток популярностью пользуются гофрированные ПВХ трубы, хорошо сопротивляющиеся давлению грунтов.
ПВХ трубы, предназначенные для наружной канализации, окрашены всегда в оранжевый цвет — при проведении ремонта канализационной сети или земляных работах это позволяет легче обнаружить их под землей
Применяют ПВХ-трубы преимущественно для строительства и ремонта безнапорной канализации с давлением в системе не больше 0,16 МПа, для отвода ливневых стоков. Используют их для для отведения агрессивных сточных вод, жидких и газообразных сред с химической стойкостью в диапазоне 2—12 pH, температурой от 0 до +60 °С.
При монтаже наружной канализации ПВХ трубы опускают на глубину ниже промерзания грунта или применяют теплоизоляционные материалы для защиты от промерзания.
Окрыто проложенные участки системы защищают от солнечного света. Длительное воздействие ультрафиолета на трубы из поливинилхлорида приводит к фотодеструкции — потере эластичности, прочности.
По классу кольцевой жесткости изделия маркируют как:
- SN2 – 2 кН/м2 — глубина укладки таких труб под землей до 1 м;
- SN4 – 4 кН/м2 — глубина укладки до 6 м;
- SN8 – 8 кН/м2 — глубина укладки до 8 м.
По толщине стенок различают легкий, средний, тяжелый тип труб с показателями от 2,2 до 12.3 мм. Для наружной канализации используют ПВХ трубы с толщиной стенок от 2,7 мм, их диаметр варьируется от 110 до 630 мм.
Стандартные размеры канализационных труб представляют собой отрезки длиной 0.5 м, 1 м, 2 м, 3 м, 6 м, иногда до 12 м — размеры указываются производителем без раструба.
ПВХ-трубы, для соединения отдельных элементов, имеют на одном из своих концов раструб с резиновым уплотнителем. Это обеспечивает быстрый и легкий монтаж, герметичность стыка
Самые популярные типоразмеры труб из поливинилхлорида — изделия с диаметром 110—200 мм и классом жесткости SN2. По соотношению цены и технических показателей они являются идеальным вариантом для строительства автономной канализации на загородном участке.
Основные характеристики
В отличие от стальных профилей, пластмассовые материалы не корродируют, не увеличивают внутреннее сопротивление, а потеря напора жидкости из-за трения на 30% ниже, чем у аналогов. Трубы морозоустойчивы и сохраняют свою гибкость при уменьшении температуры.
Изделия из полимеров имеют небольшой вес, высокую пропускную способность и низкую теплопроводность.
Диаметры пластиковых труб для водопровода и другие габаритные размеры
Напряжение, возникающее внутри трубы при перекачивании жидкости, прямо пропорционально гидростатическому напору и приведенному среднему диаметру профиля и обратно пропорционально толщине его стенки. Поэтому при выборе полимерных труб нужно учитывать, что, увеличивая или уменьшая величину изделий, можно превысить расчетное гидростатическое давление.
Размеры пластиковых труб для водопровода, таблица:
| Наружный диаметр | Толщина стенки, мм | ||||
| Поливинилхлорид | Полипропилен | Металлопластик | ПНД | Сшитый полиэтилен | |
| 10 | 1,38 | 1,80 | 1,35 | – | 1,28 |
| 12 | 1,38 | 2,00 | 1,65 | – | 1,40 |
| 16 | 1,79 | 2,70 | 2,18 | 3,00 | 1,80 |
| 20 | 2,28 | 3,40 | 2,76 | 3,38 | 2,27 |
| 25 | 2,65 | 4,16 | 3,46 | 4,17 | 2,80 |
| 32 | 3,56 | 5,38 | 4,36 | 5,37 | 3,58 |
| 40 | 4,50 | 6,65 | 5,50 | 6,67 | 4,50 |
| 50 | 5,58 | 8,30 | 6,87 | 8,30 | 5,57 |
| 63 | 7,10 | 10,50 | 8,60 | 10,50 | 7,10 |
| 75 | 8,40 | 12,50 | 10,30 | 12,50 | 8,40 |
| 90 | 10,10 | 15,00 | 12,30 | 15,00 | 10,10 |
| 110 | 12,30 | 18,30 | 15,10 | 18,30 | 12,30 |
Весовые
Расчетная масса труб, конструкций и соединительных элементов должна соответствовать указанной в нормативных документах. Вес пластиковых материалов упрощает сборку сетей и снижает нагрузку на кронштейны, к которым крепятся магистрали.
С течением времени несущие и прочностные характеристики стен снижаются. Этот факт не всегда учитывается монтажниками при выборе креплений. Неправильное применение показателей расчетной массы 1 м трубопровода может привести к непредсказуемым последствиям.
Прочностные
Долговечность труб зависит от применяемого материала, который характеризуется допустимой длительной прочностью, толщиной стенки и диаметром трубы. На основании этих значений рассчитывается первичное напряжение стенки профиля, которое и задает запас устойчивости. Потеря прочности конструкции зависит от температурного режима, давления и времени эксплуатации.
Исследования на прочность отдельно взятых образцов проводят в лабораторных условиях при температуре 20°С, искусственно подвергая их деформации – старению.
Температурные
Композиты имеют разные диапазоны максимальных температур эксплуатации, в границах которых изделие сохраняет свои физические и механические характеристики. Изменение допустимых параметров применения увеличивает эффект линейного удлинения, при этом трубопровод теряет жесткость, линия провисает и может произойти разгерметизация соединений.
