Как рассчитать правильный угол наклона дренажной трубы

4 дополнения для практического применения

При устройстве дренажной системы нужно учитывать следующие моменты:

Сбор воды в колодец должен находиться на самой низкой отметке участка, желательно оснащение сборного колодца насосом для откачки излишней воды.

Смотровые колодцы в местах соединений труб обязательны Источник mplast.com.ua

• Колодцы сооружают диаметром от 50 см – при глубоком залегании стыков диаметр колодца должен быть удобен для работы в нем человека.
• Стыковка труб не обязательно должна выполняться герметично. Когда нет нужного фитинга, можно провести простую врезку трубы меньшего диаметра в большую – неточности врезки будут исполнять роль дополнительной перфорации.

О распространенных ошибках при обустройстве дренажной системы и выборе материалов подробно рассказано и показано в видеоматериале:

Установка труб: подготовительные работы

Прежде чем начинать укладку трубы, необходимо составить план участка и создать проект. Последний определит место расположения, глубину и длину траншеи, а также позволит понять, в каких местах следует располагать смотровые и дренажные колодцы

Важно учесть ещё на этом этапе, по какой технологии будут отводиться воды, это может быть емкость для сбора воды или ливневая канализация

Если уклон дренажной трубы вам известен, то в проекте вы должны указать уровень залегания подземных вод, а также тип грунта на участке и линию промерзания почвы. Перед укладкой дренажных труб необходимо подготовить траншею. Она должна быть шире диаметра трубы на 50 см. Если линия промерзания достаточно небольшая, то рабочему можно будет поместиться в такой траншее. При внушительной глубине промерзания удобнее будет выкапывать яму, когда пространство позволяет развернуться там с лопатой. Главное при этом – соблюдать уклон от дома к дренажным колодцам или месту сбора воды.

Обустройство инфильтратора

К емкости обязательно подводятся фильтрационные сооружения, очищающие воду перед ее попаданием из емкости в грунт. Существует несколько вариантов:

• Поля фильтрации с подушкой из слоя гравия и песка, где на которой по наклонной линии расположены дренажные трубы с перфорацией. Длина труб достигает 20 метров, а расстояние крайних точек – 2 метра. Фильтрация располагается на 1 метр выше, чем предполагаемый повышенный водоносный слой.
• Водопровод в канаву подходит для глинистых грунтов. Отфильтрованная вода выводится с помощью насосов.
• Водоприемник для дома, как фильтр сооружается, когда воду планируется использовать для сельскохозяйственных нужд, или нет возможности соорудить другую конструкцию. К резервуару из септика подводятся трубы. Вокруг обязательно строится песчаная подушка. Для защиты от переполнения сооружают выходную трубу, которая при большом количестве воды выводит ее в подземное фильтрационное поле, канаву или обратно в емкость септика.
• Хорошим решением для частного дома, под которым высокий уровень грунтовых вод, является наземная фильтрующая кассета. Ее сооружают следующим образом: роют яму, глубиной 50 см, которую доверху заполняют песком.
• по периметру закладывают пеноблоки высотой около 30 см.
• засыпают внутрь щебень.
• сверху укладывают фильтрующую кассету из пластика и утеплителя.

Свой канализационный септик начнет нормально функционировать только после истечения 2-3-х недель. За этот период на дне резервуара образуется осадок ила, который активно участвует в процессе переработки отходов. Качество сделанной на даче своими руками канализации напрямую зависит от качества использованных емкостей и труб, а так же корректной установки.

Тем не менее, полученная вода не пригодна в пищу и является исключительно технической.

vote

Article Rating

На что влияет угол уклона канализационной трубы

Самотечная канализация — это стандартное решение, которое используют в частных домах. Для того чтобы канализационные трубы не засорялись и прослужили максимально долгий срок, нужно правильно выставить наклон системы слива. Угол наклона канализационных труб не должен быть слишком большим, так как это повлияет на ее эксплуатационные свойства.

1. Труба может быстро выйти из строя, так как окажется, что твердые фракции не будут смываться из-за стремительного потока. А это в свою очередь может привести к образованию ила внутри канализационной трубы и послдеующе ее прочистке.
2. Если труба сильно наклонена и при этом длинная, то возможен срыв затвора сифона, то есть будет нарушено устройство канализации, а весь неприятный запах устремиться в дом.
3. При использовании металлических труб и неправильном выборе угла их наклона, при сливе верхняя часть будет заполнена воздухом, что будет способствовать развитию коррозии металла и выходу трубы из строя.

Помимо перечисленных негативных факторов, превышение угла наклона труб будет значительно увеличивать уровень шума при стоке использованной воды и смыве фекалий.

Что такое уклон канализационной трубы?

Устройство внешней канализации предполагает проведение труб для стока отработанной жидкости из дома. Чтобы отток был правильным и соответствовал всем требованиям по установке, канализационные трубы необходимо размещать под определенным наклоном, который рассчитывается по формуле и измеряется в десятичных дробях.

• V — это скорость слива сточных вод в м/с;
• H — наполнение трубопровода;
• D — диаметр канализационной трубы;
• К — коэффициент наклона.

Помимо расчетов, для выяснения уровня наклона канализационной трубы, можно использовать уже известные показатели, зависящие от диаметра трубы на 1 метр ее длины. Для труб, диаметром в 5 см верхний край трубы должен быть выше нижнего через 1 метр на 3 см. Канализационные трубы диаметром 11 см должны быть установлены под уклоном не менее 2 см на каждый метр длины трубы. Труба диаметром в 16 см должна быть монтирована таким образом, чтобы наклон составлял не меньше 0,8 см.

Что такое дренажная труба?

Разветвленная сеть взаимосвязанных труб, которая носит название дрены, выполняет очень важную функцию. Она осуществляет прием и отведение воды, тем самым осушая местность. Ее устанавливают вокруг участка или дома для впитывания влаги и удаления ее далеко за пределы жилища. На территории, где грунтовые воды пролегают недалеко от поверхности земли, это является обязательным условием. Еще на этапе составления проекта в него закладывается прокладка дренажной трубы в соответствии с индивидуальными особенностями местности.

Это позволяет предупредить проседание и разрушение фундамента, затопление погреба и подвала, обледенение и скопление воды на тропинках в саду, образование плесени и грибка – причины аллергических реакций и заболеваний дыхательных путей. Для осуществления всех этих мероприятий применяют самые разные дренажные трубы со своими особенностями и свойствами.

Устройство дренажных труб

Система водоотведения – это сеть разветвленных труб, соединенных между собой фитингами и другими элементами. В нее входят траншеи, колодцы, ливнеотвод, которые все вместе работают на результат. Труба для дренажа оборудована отверстиями. При этом перфорация может быть как полной, так и частичной. В первом случае вся поверхность изделия покрыта дырочками, расположенными на определенном расстоянии друг от друга. Во втором – полости выполнены в три ряда сверху трубы. Чтобы увеличить пропускную способность системы, в траншею нередко укладывают несколько труб разных диаметров.

Как работает дренажная труба?

Чтобы понять, как функционируют дрены, необходимо разобраться в особенностях их монтажа:

Для обеспечения беспрепятственного впитывания влаги необходимо вырыть траншею и засыпать ее слоем щебня

Это важно для увеличения пропускной способности сети.
Принцип работы дренажной трубы заключается в сборе лишней воды, а для этого ей необходимо придать уклон в сторону колодца. Тогда влага из грунта будет попадать внутрь и стекать в определенное для нее место.
Таким образом осуществляется осушение местности, где построен дом.

Нормативная база для ливневой канализации

Ливневая, или дождевая, канализация – это система, предназначенная для своевременного отвода дождевой и талой воды с территории участка. Но иногда ее используют, напротив, для сбора недостающей жидкости. Если участок сухой, с водоснабжением часто возникают проблемы. Талая или дождевая вода в таком случае неплохое подспорье. Объем воды, которая стекает с крыши, зависит от габаритов строения и обилия осадков. Точные цифры можно вычислить опытным путем. К тому же есть и результаты метеонаблюдений в местности.

Да, такая вода не отличается чистотой. По пути в емкость в нее попадают пыль и грязь с поверхности. Но жидкость можно использовать для полива растений или технических нужд, когда чистота непринципиальна.

В более привычном функционале ливневка совместно с отмосткой – это защита фундамента дома и прочих построек от разрушения. Система исключает возможность образования застойных луж. Это особенно актуально для глинистого плотного грунта. На песчаной почве, при низком УГВ, через пару часов от дождя нет и следа. А вот на глине, особенно когда УГВ высокий, образуются не просто лужи, а целые болотца. Чаще всего такое случается в межсезонье или в дождливое лето.

Все имеющиеся нормативы относительно обустройства ливневки имеют рекомендательный характер, особенно когда речь идет о частном строительстве. Но это еще не повод ими не воспользоваться. Было бы нерационально отказаться от стандартного решения, которое полностью продумано и готово к применению.

Поэтому при возведении коттеджа или дачи для проектирования ливневки за основу берут действующие СП 32.13330.2018 «Канализация. Наружные сети и сооружения», СП 2.04.03-85. Эти нормативы разрабатывались еще во времена СССР, в прошлом столетии. Однако их версия самая свежая. Она действует как в отношении строящихся, так и бывших в эксплуатации ливневых канализационных систем, в том числе подвергшихся реконструкции.

Технология установки дренажа вокруг участка: как правильно делать систему

Простейшая технология, описывающая, как правильно сделать дренаж участка дачного типа, подразумевает отказ от использования желобов.

Обратите внимание! Поверхностная система в этом случае выполняется нестандартным способом с минимальными затратами, поскольку нет необходимости закупать в магазинах готовые детали. В процессе работы используются подручные материалы

Простое устройство дренажа участка дачного типа

Технология создания поверхностного дренажа участка своими руками:

Простое устройство дренажа участка дачного типа. Технология создания поверхностного дренажа участка своими руками:

Технология создания поверхностного дренажа участка своими руками:

1. По периметру территории, которая нуждается в осушении, следует вырыть траншеи. Они должны располагаться с учетом наклона поверхности. Если участок горизонтальный, этот уклон нужно сформировать самостоятельно. Оптимальные параметры расчета ливневой канализации: ширина траншей должна составлять 40 см, глубина – 50 см. Минимальный угол наклона поверхности (в сторону вывода влаги с участка) равен 30°.
2. Систему траншей нужно соединить, после чего вывести в канаву или же в накопительный колодец. В этой зоне можно организовать искусственный водоем небольшого размера, например, декоративный пруд, поселить там растения, которые любят влагу.
3. Выполняется проверка системы на функциональность. Для этого в траншеи наливается вода и сверяется направление, в котором она течет.
4. Формируется насыпь на дне траншей. Для начала нужно организовать слой крупного щебня, после чего идет прослойка мелкого.

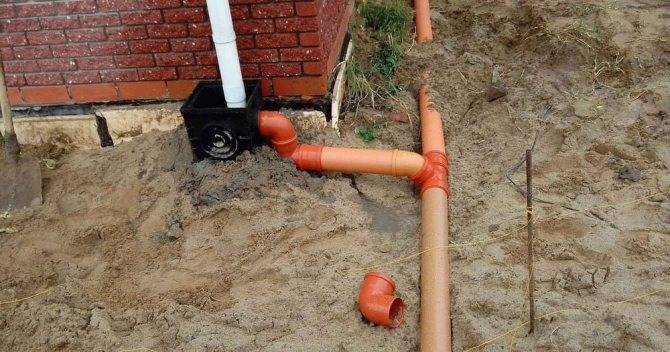

Защита фундамента дома: последовательность работ устройства ливневой канализации

Технология обустройства дренажной системы для защиты фундамента предполагает использование линейной конструкции:

1. В зонах, где осуществляется слив жидкости из водосточных труб, ведущих с крыш, выполняется монтаж дождеприемников. Для этих элементов нужно заранее выкопать ямы, которые на 10 см превышают показатели глубины и ширины воронки водоприемника. Решетку следует расположить на 3 мм ниже уровня почвы.
2. Воронка устанавливается на бетонную основу таким образом, чтобы осталось достаточно места для снятия решетки и чистки водоприемника в случае необходимости. Слишком высоко размещать данный элемент также не рекомендуется, иначе жидкость будет разбрызгиваться по сторонам и толку от дренажа не будет.
3. Водоприемники соединяются с желобами для транспортировки воды. Для этого нужно сделать отступ от фундаментной части дома на 1 м и выкопать траншею. Ее глубина подбирается с тем, чтобы можно было установить желоб, и сверху еще осталось 10 см запаса высоты. Такой же запас места должен быть и по ширине. Не забывайте об уклоне дренажной трубы в сторону колодца.

Полезный совет! В процессе установки желобов, которые также помещаются на бетонную подушку, рекомендуется использовать строительный уровень. Боковые части этих деталей для надежности можно зафиксировать с помощью бетона.

Далее выполняется установка решеток, а на последнем желобе системы должна быть торцевая заглушка. Поместите по угловым частям ливневой канализации пескоуловители и колодцы, после чего можно приступить к соединению всех элементов системы воедино. На стыках допускается использование битумной мастики, которая исключит протечки.

Система полностью готова, осталось лишь ее засыпать грунтом, но так, чтобы сохранился между поверхностью и решеткой разрыв в 3 мм.

Ливневая канализация открытого типа с желобами из бетона

Дополнительные советы по обустройству дренажа садового участка

Желоба, изготовленные из пластика, имеют облегченный вес и невысокую стоимость. Однако они подвержены деформационным изменениям под воздействием давления, оказываемого бетоном и грунтом. Чтобы исключить порчу материала, решетки для дренажа рекомендуется фиксировать «на берегу».

Система отвода воды с участка открытым дренажем нередко промерзает в зимнее время. Чтобы весной ливневая канализация могла без промедления выполнять свою работу, трубу нужно прикрепить к пескоулавливателю. Благодаря этому система не будет сильно замерзать.

Используя технологию, описанную ранее, вы можете выполнять дренаж по периметру пешеходных дорожек. Мощеные площадки и тропинки на участке также нуждаются в отводе лишней влаги, поскольку вода разрушающе действует на плитку и другие элементы (бордюры, клумбы).

Схема и порядок устройства

Организация водоотвода на участке с уровнем склона более 8% начинается с проведения геологических изысканий. По результатам изысканий определяют водоносные слои, уровни залегания грунтовых вод. На основе полученных сведений разрабатывается проект дренажа участка на склоне, проводятся строительные работы.

В конечном итоге должна решаться задача исключения возможности размыва грунта хаотичным естественным водоотводом за счёт крутизны склона. В простом варианте делается это, примерно, так:

1. На верхней отметке участка создаётся первая горизонтальная поверхностная дрена.
2. На нижней отметке участка создаётся вторая горизонтальная поверхностная дрена.
3. Обе дрены соединяются перпендикулярными траншеями.
4. От горизонтальной дрены нижнего уровня делают отвод в дренажный колодец.

Если ландшафт участка имеет ступенчатую сложную форму и проект объекта предусматривает сооружение подпорных стен, лестниц, переходных площадок, для каждого из элементов проекта необходимо сооружать точечные водоотводы, переходящие в систему линейных водоотводов.

Участки большой площади, расположенные на склонах, как правило, оснащаются не единичными поверхностными дренами, но полноценными системами сбора и отвода воды по типу «ёлочка». Разветвленная дрена устраивается на верхнем горизонте и объединяется с коллекторным водоотводящим контуром, окружающим строительный объект. Из контура стоки переправляются в сборник за пределами участка или в ливневую канализацию.

Схема устройства дренажа для объекта, построенного на склоне. Обычно на склонах сооружаются комбинированные дрены, так как территория на косогоре традиционно отличается сложным рельефом

Такое схемное решение называют кольцевой дренаж. Благодаря сооружению защитного контура, расположенного по периметру объекта, удаётся взять под контроль уровень грунтовых вод. В свою очередь, «ёлочка» обеспечивает сбор воды с поверхности участка и её эффективный отвод.

Монтаж кольцевых дрен выполняется на некотором удалении от строительного объекта. Этот фактор позволяет соорудить кольцевую дренажную систему непосредственно на стадии эксплуатации хозяйственно-бытовых сооружений.

Следует отметить, что эффективность понижения уровня грунтовых вод в границах внутренней части контура напрямую зависит от следующих параметров:

• уровень заглубления труб;
• уровень заглубления галерей;
• уровень заглубления скважин (если такие есть).

На эффективность защиты оказывают также влияние размеры контура.

Расчет уклона канализационной трубы: основные понятия

Если канализация самотечная, то ее эффективность транспортировки стоков за счет законов гравитации полностью зависит от угла наклона. Считается, что стоки должны двигаться по трубопроводу со скоростью 0,7-1 м/с. Только в этом случае поток способен удалить из системы твердые частицы. Чтобы сохранить показатель скорости потока, для каждого отдельного диаметра требуется рассчитать угол уклона канализационной трубы.

На первый взгляд может показаться, что угол должен измеряться в градусах. Но в строительных нормах и справочниках по устройству канализации этот параметр определен как десятичная дробь. Эти цифры отображают отношение снижения уровня к длине определенного участка трубопровода.

Например, на отрезке трубопровода длиной 5 м один его конец на 30 см ниже другого. В этом случае уклон канализационной трубы будет 0,30/5=0,06.

Формула — определение максимального, минимального значения

Формула расчета уклона трубы канализации

в которой:

• V скорость движения потока жидкости (м/с);
• H наполнение трубопровода;
• d диаметр труб;
• К расчетный коэффициент наклона.

Чтобы определить коэффициент (наклон), можно подставить V=0,7-1, d- значение диаметра конкретного участка трубопровода, H=0,6хd (согласно строительным нормам и правилам). Получается, что для трубопровода с диаметром 100 мм на каждый метр требуется наклон в 2 см, с диаметром 50 мм – 3 см на каждый метр.

Из формулы видно, что скорость потока сточных вод напрямую зависит от угла наклона (коэффициента). Для оптимальной скорости необходим минимальный уклон канализационной трубы 0,02 и максимальный — 0,03. Если крен будет меньше, чем 0,02, крупные частицы осядут и образуют засор.

Если крен будет слишком большой, скорость увеличится, что тоже приведет к образованию осадков, так как вода будет уходить слишком быстро, не успевая унести с собой тяжелые частицы стоков. Повышение скорости потока может привести так же к срыву сифонов и запоров.

Необходимые нормы в квартире

При устройстве канализации нет необходимости использовать для расчетов формулу. Существуют таблица, в которой определены наклоны для всех отводов от сантехнических приборов.

Оптимальный уклон канализационных труб в квартире
Прибор	Диаметр слива (мм)	Расстояние до сифона (см)	Наклон
Ванна	40	100-130	0.033
Душ	40	150-170	0,029
Унитаз	100	Не более 600	0,05
Раковина	40	До 80	0,08
Биде	30-40	70-100	0,05
Мойка	30-40	130-150	0,02
Комбинированный слив для ванны, мойки и душа	50	170-230	0,029
Стояк	100
Отвод от стояка	65-754

Каждый участок системы канализации в квартире должен иметь на конце сифон в виде прибора или изгиба, чтобы в помещения не попадали неприятные запахи. Чтобы определить необходимые значения, важен принцип золотой середины – 1,5-2.5 см на один метр. Этого вполне достаточно для квартиры или загородного дома. Применение формул необходимо при строительстве больших объектов с максимальным объемом сточных вод.

К тому же, для бытовой канализации формулу трудно использовать, так как постоянного потока нет

Тут лучше обратить внимание на другой показатель – способность к самоочищению (удалению твердых частиц)

Так как бытовые стоки содержат отходы с различным весом, то для тяжелых составляющих определяющим фактором является скорость потока, для плавучих – наполнение диаметра системы. Определяя правильный уклон, следует учитывать, что он будет различный на каждом отдельном участке.

Устройство водоотведения

Когда с подготовительными этапами закончено, стоит переходить непосредственно к процессу практической фиксации дренажа. Лучше и надёжнее всего привлекать к процедуре настоящих специалистов, которые имеют опыт и предоставляют гарантии за результат своей работы.

По правилам любые действия по установке состоят из нескольких этапов:

Выкапывание траншеи глубиной почти 70 см шириной 50 см. Ров должен находиться на склоне, чтобы собранные воды выводились за границы обозначенной территории через трубы. Дно траншеи заранее выкладывается специально отобранным гравием и максимально плотно утрамбовывается. Затем на эту подушку помещаются перфорированные гофротрубы с диаметром 100 мм

Важно всё время соблюдать рекомендуемый уклон (2-3 см на каждый метр), а трубы оборачиваются специальной геотканью, что априори предотвращает случайное попадание посторонних частиц внутрь. В финале всей процедуры дренаж покрывается толстым слоем керамзита или иного материала, который априори должен хорошо пропускать воду и потом вновь идёт обратная засыпка грунтом. Таким образом, на участке образуется полноценная дренажная система, которая эффективно собирает осадки и талые воды, иначе, без дополнительной преграды, они просто стекали бы вниз по склону

Таким образом, на участке образуется полноценная дренажная система, которая эффективно собирает осадки и талые воды, иначе, без дополнительной преграды, они просто стекали бы вниз по склону.

Сам монтаж дренажной системы выполняется согласно конкретным правилам, которые прописаны на законодательном уровне. Задуманная конструкция описается в техническом плане не только на СНиП, но и ГОСТ 1839-80, что отражается в основных нормативах.

Дополнительно стоит взять на заметку главные правила, по которым устраивают дренаж максимально точно. Обезопасить практически на 100% сооружения и насаждения от избытка влаги можно, зная различные нюансы устройства классического дренажа:

1. Закрытая система всегда подразумевает уклон, чьё направление следует к водоприёмнику, а значение напрямую зависит от типа грунта.
2. Когда углубление покрывается на дне слоем из щебня, поверх опять выкладываются дрены, затем система засыпается повторно.
3. Необходимо обустроить всё так, чтобы сточные воды собирались в коллекторе и впоследствии перемещаются в водоприёмник.
4. Контроль над непрерывной работой дренажной системы происходит при помощи наличия смотровых колодцев.

Если система дренажа изначально установлена правильно, то уровень грунтовых подземных вод не будет выше допустимого значения, а, наоборот, начнёт постепенно снижаться.

Данный процесс неизменно приведёт к повышению уровня плодородия. Но вот когда дренаж вовсе отсутствует, то это чревато перенасыщением грунта влагой, что оказывает негативное воздействие на постройки.

Проектирование конструкции дренажа обязано происходить исключительно на базе качественных материалов, иначе даже идеальный проект и смена не будут гарантировать надёжный итог.

Почти все главные требования отражены в упомянутых государственных стандартах, поэтому без СНиП-дренажа и грамотных специалистов, велик риск допустить много ошибок, которые повлекут за собой негативные последствия и создадут массу трудностей в плане эксплуатации в дальнейшем.

Уклон канализации на 1 метр: СНиП и его роль в проектировании системы

Комфортное проживание в загородном доме возможно только при наличии системы, предназначенной для отвода и утилизации бытовых стоков. Для этих целей используется канализация автономного типа (централизованная для квартир) или септическая конструкция. Внутри системы перемещение отработанной жидкости по трубам осуществляется безнапорным способом. Другими словами, загрязненные стоки транспортируются к месту очищения самотеком. Этому способствует естественная гравитация, которая достигается за счет уклона магистрали.

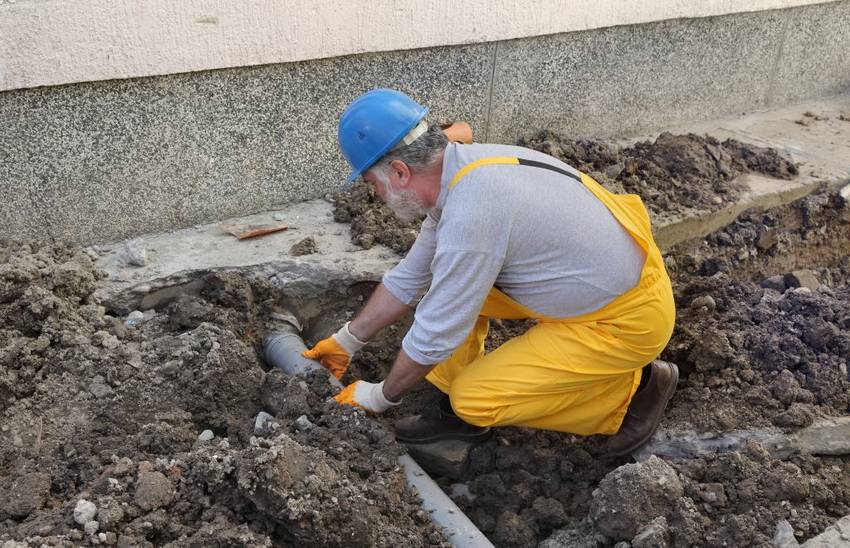

В большинстве канализационных систем стоки выводятся за счет естественной гравитации, поэтому трубы должны монтироваться с уклоном

Оптимальный коэффициент уклона также зависит от дополнительных факторов:

• диаметра элементов трубопровода;
• материала, из которого изготовлены трубы;
• схемы внешнего и внутреннего размещения канализации.

Несмотря на кажущуюся простоту, в результате некорректного проектирования очистных сооружений канализации и отводящей стоки магистрали в коллекторах могут формироваться засоры и пробки, а сама система не сможет полноценно выполнять свою основную задачу.

Как избежать ошибок при монтаже канализации в квартире своими руками

Когда речь идет об уклоне трубопровода, важно не опускаться в крайности. Существует лишь два вида популярных ошибок, которые допускают неопытные люди при строительстве канализации

Схема канализации в квартире

В первом случае наклон магистрали отсутствует либо его недостаточно для перемещения жидкости самотеком. В результате снижается скорость потока, из-за чего плотные фракции не смываются, а остаются на внутренних стенках труб. Наблюдается постепенное накапливание осадка, который перерастает в засор.

Частично сточная вода с примесями фракций различной плотности задерживается на стенках магистрали, в результате чего трубопровод покрывается илом и начинает источать неприятные запахи, которые проникают обратно в помещение. Поэтому придется регулярно выполнять прочистку канализации в частном доме или квартире, где монтаж системы выполнен с нарушением требований.

Чрезмерный наклон системы также может создать предпосылки для частых чисток в целях профилактики. Интенсивный поток жидкости с высокой скоростью не сможет захватить твердые частицы со стенок и смыть их. Более того, в процессе перемещения воды фекальные фракции будут наслаиваться, и прессоваться на стенках канализации. В этом случае все запорные клапаны и места стыков труб будут подвергаться серьезным нагрузкам, что увеличивает риск поломки

Поэтому очень важно придерживаться рекомендуемых параметров, приписанных в документах СНиП

Расчёт объема сточных вод

Чтобы система отведения воды от объекта работала максимально эффективно, необходимо точно рассчитывать средний объем осадков

Чтобы система отведения воды от объекта работала максимально эффективно, необходимо точно рассчитывать средний объем осадков, выпадаемый на конкретной местности в течение месяца. Для этого можно воспользоваться формулой, взятой из СНиП 2.04.03-85:

Здесь показатели являются следующими данными:

• Q — средний объем дождевой или талой воды. который необходимо будет отводить с участка;
• q20 — интенсивность дождевых или снежных осадков на конкретного региона России. Данные прописаны в таблицах СНиП по каждой конкретной местности;
• F — итоговая площадь всех крыш и площадок, с которых будет отводиться ливневая или снежная сточная вода;
• Ψ — коэффициент поправки. который позволяет добиться максимально точных расчётов по среднему объему воды для отведения. Этот показатель полностью зависит от типа покрытия, с которого будет отводиться жидкость.

Показатели коэффициента также прописаны в таблицах СНиП 2.04.03-85 и имеют такую формулировку:

• Кровли любого типа — коэффициент равен 1;
• Площадки и дорожки из асфальта — коэффициент 0,95;
• Для площадок и объектов из бетона — коэффициент равен 0,85;
• Для щебня с примесью битума — коэффициент 0,6;
• А для простой щебенки в чистом виде — 0,4.

Благодаря использованию такой формулы удается максимально точно рассчитать объемы дождевой или талой снежной воды, которые будут «атаковать» объект в каждый из сезонов.

Дренаж закрытого типа

Данный вид предусматривает использование дренажного трубопровода и требует подготовительных работ. Монтаж происходит глубоко под землей и не портит окружающего ландшафта. Чтобы оптимизировать затраты на землеройные работы, траншеи лучше выполнить на этапе рытья котлована.

Глубина траншеи, которая должна предусматривать залегание труб ниже уровня промерзания грунта и нижней точки пола подвала. К тому же следует сразу просчитать величину уклона для естественного отвода воды. При правильном расчете подобная система позволит избавиться от угрозы подтопления на срок до 50 лет.

Монтаж дренажа закрытого типа происходит по следующему алгоритму:

• выкапываются траншеи по всему периметру участка, глубиной не менее 2-х метров (в зависимости от глубины грунтовых вод, нижняя точка рва должна быть ниже их залегания, минимум на 1 метр);
• на дно засыпается слой песка (30 см) и тщательно утрамбовывается;
• сверху застилается геотекстиль, с выводом краев по бокам, а затем укладывается подушка из щебня;
• укладываются трубы с учетов устройства ревизионных колодцев, каждые 50 м либо для каждого узла), а также поворотных колодцев минимум через один угол;
• сверху труба укрывается слоем щебня и заворачивается внахлест геотекстилем;
• засыпают грунт, декорируют его газоном.

Устройство дренажной системы не является сложной коммуникацией, хотя и требует соблюдения строительных нормативов и предварительного расчета. Многие владельцы загородной недвижимости приступают к ее выполнению самостоятельно. Главное – не пренебрегать правилами и ответственно подходить к выбору комплектующих. Тогда проблема подтопления не затронет дом и участок многие годы.

Составление проекта дренажные системы

Начинается проектирование системы с геодезических и гидрологических расчетов участка. Данная работа проделывается для цели определения эксплуатационных условий, а еще строения водоотвода, как и его ключевых показателей.

Проект должен содержать в себе:

1. Схемы и технические рисунки системы канализации и всех ее компонентов, как на поверхности, так и подземных частей
2. Монтажные свойства водоотводов – диаметры, размеры, глубина закладывания и уклон дренажной трубы. СНиП дает нормы для данных величин
3. Размеры всех компонентов, из которых состоит сеть – колодцы, соединители, фасонные части и прочие детали
4. Технико-экономическая буджет строения дренажные системы

Документация проекта должна предусматривать следующие специфики:

• Геоморфологию этого участка
• Особенности климата территории, в которой он размещается
• Метки уровня грунтовых вод
• Характеристику и строение грунтов
• Удаленность водных объектов от места строительства

Что значит уклон трубы 0 002

Уклон канализации на 1 метр СНИП

Обустройство канализационной системы требует соблюдения определенных нормативов. В частности, очень важен правильный уклон канализационной трубы, который приходится согласно СНиП и длине коммуникационных трубопроводов.

КАК ПОДОБРАТЬ УГОЛ

Существует несколько позиций, которыми руководствуются домашние мастера:

1. Сделать угол как можно более острым;

2. Сделать уклон минимальным или вообще пропустить этот пункт при монтаже канализационных стоков;

3. Создавать наклон согласно правилам и ГОСТам.

На первый взгляд, излишний уклон канализационной трубы поможет воде, требующей очистки, быстрее доходить до колодца. Но с другой стороны, при этом труба подвергается вредному воздействию стоков. Из-за того, что вода проходит по канализации слишком быстро, твердые частицы нечистот, пищевые остатки и прочий мусор, часто сливаемый в унитаз, остаются в трубе. Также проблемой станет заиливание трубы. Со временем канализация забьется и придется работать над её ремонтом. Срок службы такой системы значительно короче стандартного и составляет менее года.

Минимальный уклон или его отсутствие – это грубейшая ошибка при установке канализационного трубопровода. При этом труба не только заиливается, но и практически не очищается естественным путем. Спасти ситуацию может только угол, под которым находится септик по отношению к канализационным стокам.

Правильнее всего работать с определенными нормативами, в которых указывается соотношение угла с диаметром и длиной трубы. Конечно, для этого требуется много времени и особая внимательность, но зато после такой кропотливой работы канализация прослужит Вам долгие годы.

Зачем нужен уклон:

При заиливании трубы срываются воздушные сифоны, которые служат защитой от неприятных запахов в помещении;

Заиливание магистральной трубы грозит полным нарушением основных функций канализационных отводов, что, по сути, является прекращением работы системы;

Защита подвала жилого дома от протекания и прорывов зависит от правильности уклона.

Также, если при безуклоновом монтаже пластика нет проблем с коррозией, то у чугунной трубы могут появиться прорехи. Она начнет пропускать воду и нечистоты в подвал. Раньше в многоэтажных домах канализации не устанавливались с уклоном, поэтому так часты случаи потопления в квартире на первом этаже или прорыва всей канализационной системы.

КАК ВЫБРАТЬ УКЛОН

Чтобы определить минимальный уклон трубы, который будет оптимальным для Вас, нужно знать длину всей канализационной системы. В справочниках используются данные сразу в готовом виде, их изображают в сотых частях целого числа. Некоторым работникам сложно ориентироваться в такой информации без объяснений.

Например, уклон для трубы диаметром 50 мм и длиною 1 метр нужен 0,03 мм. Как это определили? 0,03 – это соотношение высоты уклона к длине трубы. В зависимости от диаметра, оно может быть от 0,03 до нескольких милиметров. Рассмотрим, как действует правило:

Предположим, нужно рассчитать оптимальный уклон для трубы 110 мм, согласно ГОСТ он составляет 0,02 мм. Чтобы рассчитать общий угол, нужно длину трубы умножить на уклон, указанный в СНиП или ГОСТ. Получится: 10 м (длина канализационной системы) * 0,02 = 0,2 м или 20 см. Значит разница между уровнем установки первой точки трубы и последней – 20 см.
