Пошаговая инструкция установки розетки на 380 вольт
Строгое следование схеме подключения проводов к розетке для трехфазного тока важное условие безопасности. Невнимательность или ошибочное определение пар гнездо – провод и соединение фазы с нулем или заземлением приведет не только к порче аппаратуры, но и смертельному исходу. Установка проводится в следующем порядке:
Установка проводится в следующем порядке:
Отключается электричество, и при помощи индикатора или мультиметра проверяется отсутствие напряжения на участке работы. Корпус розетки открывается для получения доступа к контактам. Кабель проводится через уплотнительное кольцо на 3-4 см. Для винтового соединения концы проводов оголяются.
Подключаются фазы L1, L2, L3, в произвольном порядке или, в случае, если будет использован электродвигатель, в соответствии с распределением фаз на вилке прибора.
Подсоединяется проводник заземления (с символьным рисунком или литерами РЕ), затем нулевой провод – N. Осуществляется визуальная сверка правильности подключения со схемой, проверяется крепость соединений.
Тестирование для исключения короткого замыкания. Делаются замеры сопротивления в нескольких позициях:
- крокодил закрепляется на защитном контакте, другой щуп последовательно прикладывается к соединениям;
- крокодил – на ноль, щуп проверяет фазы;
- крокодил на одной из фазных клемм, измеряется сопротивление на двух других, затем берутся две фазы отдельно.
Проверка напряжения. После включения электричества проверяется линейное напряжение попарно между всеми фазами, значение вольтметра при этом должно быть 380V. Затем берутся по три пары фаза – ноль и фаза – земля, значение которых должно равняться 220V.
Укладка кабеля, сборка корпуса розетки и закрепление в случае стационарного использования.
Панель
Лицевая панель крепится на защелках. Для демонтажа и монтажа ее обратно, требуется не более 3-х секунд.
Просто поддеваете ее сбоку отверткой и пальцами вытаскиваете наружу.
Там даже есть обозначение в каких именно местах требуется поддевать отверткой.
Точно также ставите ее на место, придавливая и защелкивая в точках крепления.
Правда, если попадется подделка, у которой эластичность пластика со временем ухудшается, данные защелки из плюса могут превратиться в минус.
Через пару лет при демонтаже можно забыть, как они изначально защелкивались, и ненароком их сломать.
Традиционное крепление лицевой панели требует более длительного демонтажа. Придется откручивать крепежный винт, а может даже и не один.
А если проделывать такую операцию довольно часто, то вполне можно испортить резьбу. После чего, придется менять не панельку, а розетку целиком.
Если вы планируете пользоваться розетками и выключателями даже на этапе отделочных работ, тогда лучше выбирайте механизмы с защитными крышками.
Они, во-первых защищают изделия во время транспортировки. А во-вторых, позволяют красить стены, наклеивать обои даже без демонтажа лицевых панелей.
Какие розетки нужны в квартире
Вернёмся к штепсельным розеткам квартиры. Ответ на вопрос: какие розетки нужны в квартире, потребует выяснить, какие электрические розетки могут быть.
Розетки по напряжению
С бытовым напряжением электросети вариантов не существует. В России нужны розетки на напряжение до 250 Вольт. Основные параметры розетки обычно указаны на её корпусе.
По току
Здесь выбор разнообразнее. В продаже вы можете найти штепсельные розетки на 10 и 16 Ампер. Стационарных розеток на 6 Ампер найти очень сложно, но это для стационарной проводки квартиры не нужно.
Розетки на больший ток 32 А нужны для квартир с электроплитами. Они покупаются в комплекте с вилками (штепсельное соединение).
По наличию заземляющего контакта
Все электрические розетки для квартиры бывают с заземляющим контактом или без него. Если электрическая сеть в вашей квартире выполнена с «землёй», вам нужны розетки с заземлением (заземляющим контактом).
Если «земли» в квартире нет, до достаточно купить простые розетки без заземления. Для внешнего «форса» можно на двух проводную сеть без заземления поставить розетки с «землёй». В этом случае контакт «земля» остаётся свободным.
По типу гнезда/штифта
Розетки, которые мы привыкли видеть у себя дома называются розетка типа C (без земли) и типа F (с заземлением). Варианты гнёзд, которые вы видите на фото в быту на используются.
Тип штифта вилки должен соответствовать типу гнезда розетки. Вы наверняка видели розетки за океаном, они отличаются от наших. Тип розеток на фото A или B.
Розетки по типу установки
Здесь всё просто. Розетки могут быть скрытого или открытого монтажа, для скрытой или открытой проводки соответственно.
Розетки открытого монтажа
Отдельно можно выделить современные блоки розетки встраиваемые в столешницы.
Одиночные и блочные розетки
Блоками розеток называют возможность установить несколько розеток в ряд под единой декоративной крышкой (рамкой). Например, нужно установить пять розеток в ряд. Покупаем пять розеток и одну защитную крышку (рамку) для пяти розеток.
Специальные розетки квартиры
Для мокрых зон квартиры (ванная, возможно кухня) нужны розетки с повышенной степенью защиты корпуса от IP 44 (читать что такое IP). Они будут с заземлением. Они могут быть с крышкой или без неё, открытого или скрытого монтажа.
Правила расположения электроточек в разных помещениях
Точки питания в ванной
Расположение розеток в ванной
Санузел — это помещение с повышенной влажностью
Поэтому здесь крайне важно знать, на какой высоте делать розетки и выключатели так, чтобы они не представляли опасности
Главные запреты — установка точек питания под раковиной, биде, ванной. От них нужно отдалить розетки минимум на 60 см, чтобы исключить случайное попадание воды. Выключатель желательно делать снаружи помещения или также отдалять от моечных предметов. Светильники и бра у зеркала желательно запитывать через шнурок или клавишу-выключатель с противоположной от раковины/ванны стороны.
Гостиная
Для телевизора и музыкального центра розетку лучше делать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предусмотрена установка кондиционера, точку питания под него выводят на уровне 20-40 см от потолка.
Кухня
В этом помещении существует несколько стандартов размещения точек питания. Они варьируется в зависимости от используемой техники:
- Первый уровень. Подразумевает монтаж розеток на высоте 10-15 см от пола. Сюда подключается мощный духовой шкаф, электроплита, морозильная камера, холодильник, измельчитель отходов. Удобство такого расположения заключается в том, что после установки встроенной кухни подобраться к розеткам иным способом как через шкафчики или стол снизу будет невозможно.
- Второй уровень. Здесь монтируют целый блок розеток на уровне 110-130 см от пола в зоне кухонного фартука. Благодаря такому расположению удается удачно подключить электрочайник, блендер, микроволновую печь, миксер и другие мелкие бытовые приборы, которыми удобно пользоваться на рабочей поверхности.
- Третий уровень. Монтируют точки питания для подключения электрической вытяжки, телевизора, подсветки. Высота локации равна 2-2,5 метра от пола.
Выключатель располагают сразу у двери на удобной для пользователя высоте. Как правило, она приближена к евростандартам и равняется 90-110 см.
Спальня
Пример расположения электроточек у кровати
Комнате отдыха рекомендуется придерживаться таких норм:
- С обеих сторон двуспальной кровати (независимо от её размера) делают по двойной розетке и по двухклавишному выключателю. Их располагают в 70 см от плинтуса. Это позволяет отдыхающему человеку, не вставая с постели, управлять освещением, ставить на подзарядку мобильный телефон, читать книгу под ночником.
- Основной выключатель ставится в комнате сразу при входе.
- Если в спальне предусмотрен туалетный столик, по обе стороны от него на высоте 70-90 см делают по розетке для подключения бра или фена.
Детская
Ещё 10 лет назад специалисты рекомендовали располагать все точки питания максимально высоко в детских комнатах. Это обеспечивает безопасность ребёнка и исключает вероятность его контакта с электросетью. Сегодня все штепсельные розетки оснащены специальными запорными крышками. Чтобы их поднять, малышу требуются усилия. Поэтому такие розетки можно монтировать согласно европейскому стандарту.
Выключатель в комнате ребёнка делают по его росту. Желательно устанавливать регулируемую точку питания, при помощи которой можно увеличивать или снижать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.
Кабинет
Для дорогой техники нужно обеспечить систему защиты от перепадов напряжения
Это помещение требует большего количества точек питания. Как минимум один блок нужно расположить в непосредственной близости к столу. Через него будут подключены персональный компьютер, монитор, роутер, принтер и ксерокс, аудиоколонки. Блок располагают в 30 см от уровня пола. Сколько точек питания в него будет входить, мастер решает сам в зависимости от количества будущей техники.
Если в кабинете предусмотрена библиотека, необходимо смонтировать розетку под торшер. Его устанавливают в зоне чтения. Точку питания под торшер также делают на евро-уровне 0,3 м.
На свободной стене будут располагаться еще 1-2 розетки. Их используют для подключения временной техники.
Какие розетки и выключатели нужно ставить в квартире
Две распространенные группы, не оставляющие обширного выбора человеку, проживающему в жилом помещении:
- надежно закрепленные скрытые (или внутренние) розетки;
- максимально безопасные, с проводами, уложенными в специальные канавки (накладные или наружные).
Вторая группа используется исключительно в своеобразных декоративных целях или рекомендована противопожарными правилами безопасности для монтажа в деревянных помещениях. В квартире офисе или учреждении используются внутренние розетки, у которых для визуального обзора остается только ободок и дырочки для вилки.
На деле все оказывается не настолько просто: определиться с предметом предпочтения можно только зная собственные требования: для какого помещения предназначена конструкция, какие меры безопасности необходимы, и даже какого стилевого соответствия планируется добиться. Поскольку это функциональные устройства, то для постоянной эксплуатации, от них потребуется надежность и дополнительные гаджеты.<

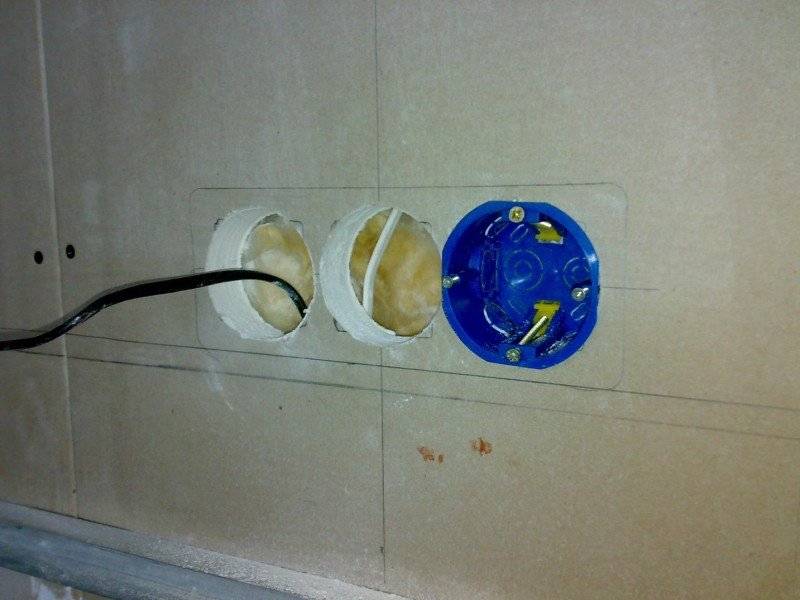

Монтаж подрозетников
Если планируется установка новой розетки, сначала нужно подготовить отверстие под монтажную коробку. Для этого обычно используют перфоратор и оснастку «коронка».
Нужно определиться, где делать розетки. Прежде всего их местоположение должно быть удобным для эксплуатации
Однако важно соблюсти отступы:
- от пола – не менее 30 см;
- от окна – как минимум 10 см;
- от потолка – не менее 20 см.
После разметки посадочных мест нужно сделать отверстия для подрозетников. После установки коробок их нужно зафиксировать гипсовым раствором.
В процессе монтажа коробок нужно предварительно продеть питающие провода. В подрозетниках для этого имеются специальные отверстия. После фиксации гипсом нужно немного подождать до затвердевания. После этого можно устанавливать непосредственно розетки и накладки.
Гостиная или зал
Переходим к следующей жилой комнате. Сразу при входе в зал монтируется выключатель. Располагайте его с обратной стороны от той, куда открывается дверь.
Высота установки – 90см.
На той стороне, где у вас будет стоять мебель, заложите кабель питания и подрозетник для подключения подсветки. Ни одна современная “стенка” без нее не обходится.
Чаще всего ее делают светодиодной лентой, а от этого самого кабеля запитывают блок питания 12/24В. Включение выключение подсветки осуществляется миниатюрными бесконтактными инфракрасными выключателями.
Там же монтируйте блок из двух розеток для подключения переносных приборов.
Обычно в углу такой жилой комнаты планируется учебно-рабочее место с компьютером и письменным столиком.
Какие электроточки лучше всего вывести здесь? Для компьютера и монитора требуется минимум 3 розетки и отдельный вывод под витую пару. Этот блок размещается под столом.
Над столом монтируется еще один блок из 4-х розеток:
для ноутбука
настольной лампы
USB Хаба
любой другой компьютерно-зависимой техники
Не забывайте про откосы в окнах. Очень удобно сидя за столом, отключать общий свет на потолке, при этом не возвращаясь к входной двери комнаты, а просто щелкнув соответствующий выключатель под рукой в откосе.
Таким образом выключатель света на входе и в откосе должны быть проходными. Плюс в этом же блоке с выключателем, обязательно размещают еще одну розетку.
Она чаще всего используется для подзарядки смартфонов.
В диванной зоне ставится блок из трех электроточек. Во-первых, два выключателя.
Они отвечают за два источника света, расположенных на стене по краям дивана.
Запомните раз и навсегда, над диваном нельзя устанавливать один светильник. Иначе вечером при просмотре телевизора, вы будете видеть не экран, а отражающуюся в нем лампочку.
И этот огонек вас будет прилично раздражать.
Кстати, чтобы сделать из обычных светильников маломощные, можете установить вместо двух обычных выключателей диммеры. Правда будьте внимательны с выбором моделей, не все они идеально подходят для светодиодных источников света.
Третий выключатель в этом блоке, опять же должен быть проходным. Он отвечает за основной свет.
Не будете же вы каждый раз вставать с дивана и идти к двери, дабы выключить люстру перед просмотром телевизора. Таким образом все три выключателя:
на входе в гостиную
над диваном
в откосе окна
должны быть связаны между собой. Как можно сделать подключение по такой схеме, подробно разъясняется в статье ниже.
Зона телевизора.
Здесь устанавливается блок из двух розеток, TV кабеля и интернет розетка.
Последний пункт обязателен, так как все современные телевизоры самостоятельно умеют выходить в интернет.
Еще один угол комнаты, противоположный от компьютерного стола, обычно отводится хозяйкой дома под макияжную зону. В этом месте монтируете две розетки под фен, плойку и другие женские приборы для наведения красоты.
Здесь же присутствует отдельный выключатель, который отвечает за подсветку этой самой макияжной зоны.
Последний кабель, который протягивается в штробах в гостиной – это питание под кондиционер. Не все его изначально устанавливают, но если в планах он присутствует, то не забывайте про эту электроточку.
Подключается он чаще всего отдельным контуром, непосредственно от электрощитка.
Подведем итог по гостиной. Для почти идеальной электрики в этой комнате вам потребуется:
10 розеток
3 проходных выключателя
3 обычных выключателя
2 интернет розетки под витую пару
1 TV розетка
Какую серию и бренд выбрать
Розетки и выключатели Legrand серия Valena
Кроме отечественной продукции в продаже можно найти изделия, выполненные в Европе, а также турецкие и китайские. Продукцию премиум качества выпускает французская торговая марка Legrand, немецкая Scneider-electric и Gira, а также швейцарская ABB. Последний бренд занимает самый высокий рейтинг с лучшими рекомендациями, имеет производственные площадки в России. Изделия не отличаются особым дизайном, но выполнены из качественных материалов, надежны и долговечны, будут служить длительный период.
Каждый производитель имеет свои линейки. Все они модульные, могут собираться как конструктор. Можно подобрать комплект одной серии из выключателя и розетки. Серия розеток от незаконного доступа, со шторками подойдет в детскую. Есть как элитные дизайнерские, так и бюджетные устройства на любой вкус и цвет:
- Legrand – это серии Valena, Plexo, Celiane;
- Schneider-electric – Glossa, Segna, Unica;
- Gira и ABB – Zenit, защита от детей;
Лучшие розетки и выключатели из серии Cosmo – бюджетный вариант от известного бренда ABB. Страна сборки Турция, продукция среднего качества.
Розетки ABB Basic 55 – качество выше среднего, но грубый дизайн.
Недорогой современный продукт серии Практика от компании CGSS – достойный дизайн и качество. Страна сборки Китай.
Электричество в детской комнате — что нужно знать
Каких-то строгих требования на этот счет нет. Строительные правила рекомендуют монтировать электророзетки на расстоянии одного метра от пола
А в правилах монтажа электрического оборудования есть пункты, на которые и следует обращать внимание, устанавливая розетки в доме или квартире:
- в жилых помещениях оптимальная высота розетки от пола – 15-30 сантиметров;
- электророзетки на кухне устанавливаются на уровне 1,3 метра от пола;
- если в квартире есть маленькие дети, то розетки в обязательном порядке должны быть оснащены специальными заглушками или шторками;
- минимальное расстояние от электророзеток до газовых труб – 50 сантиметров;
- в помещения с повышенной влажностью стандартная высота монтажа розеток – 1 метр;
- установка электророзеток в душевых кабинах запрещена;
- минимально допустимое расстояние от двери кабинки до электророзетки – 0,6 метра; электророзетки в таком случае обязательно дополняются устройством защитного отключения.
Сколько розеток нужно в гостиной
Свод правил предписывает, что размещение розеток в жилых комнатах должно быть не менее одной точки на 4 метра по периметру. В реальной жизни количество розеток существенно превышает этот норматив.
Главный электроприбор гостиной это, конечно же, телевизор. Современные телевизоры имеют возможность приема интернет сигнала без использования кабеля. Но мы рассмотрим подключение классической модели, для нее потребуется розетка на 220В, ТВ-розетка и розетка с интернет сигналом.
Если же к телевизору предполагается подсоединение спутникового ресивера, игровой приставки и подобных устройств, то для их подключения так же понадобятся отдельные розетки. Для расчета возьмем средний блок из двух розеток на 220В.
К стандартному числу розеток добавим вывод кабеля для подключения внутреннего блока кондиционера. Применение этого прибора в быту очень распространено.
Размещение компьютерного стола в гостиной происходит редко, но при небольшой площади квартиры это возможно. Поэтому количество розеток для рабочего места мы засчитаем за гостиной комнатой. И так для оборудования рабочей зоны потребуются три розетки по 220В плюс одна компьютерная, это подключение системного блока, монитора и принтера. Для настольной лампы, зарядного устройства и тому подобных устройств понадобиться еще три дополнительные розетки.
Еще к стационарному прибору можно отнести музыкальную систему. Для подсчета розеток не будем рассматривать навороченную установку, а предположим что это стандартный центр. Для его подключения понадобиться одна отдельная розетка.
Для портативных приборов необходимо предусмотреть розетки не менее двух штук. Здесь возможно подключение утюга, напольного вентилятора или все того же пылесоса.
По гостиной комнате получилось – двенадцать розеток на 220В, две розетки для интернета, одна ТВ-розетка и вывод кабеля для кондиционера.
Высота установки выключателей
Обычно выключатели, отвечающие за основное освещение, монтируют на высоте от 70 до 90 сантиметров. Для этого, конечно, в первую очередь нужно учесть рост человека, проживающего в доме. Оптимальным считается вариант, когда человек опускает руку, слегка отводит ее в сторону и достает до клавиши выключателя. Исходя из этого, его устанавливают на расстоянии 10 сантиметров от дверного проема и на высоте 80 сантиметров. Выключатель, как в прочем и электророзетка, не должен заслоняться открытой дверью и стоящей мебелью, поэтому его располагают со стороны дверной ручки.
Выключатели освещения в туалете, кладовой и ванной комнате устанавливаются преимущественно в коридоре. Выключатели дополнительных источников освещения ограничений по расположению не имеют, главное, чтобы они не выпадали из общего дизайна помещения.
Итого – сколько розеток нужно в квартиру
Вот и настало время сделать общий подсчет количества розеток. Нами рассматривалась бытовая техника расположенная в трехкомнатной квартире. В таблице указано необходимое количество розеток для подключения того или иного прибора, и общий окончательный подсчет.
Теперь ответим на вопрос – сколько розеток нужно в двухкомнатную квартиру. Для подсчета возьмем среднестатистическое размещение электрооборудования в такой квартире, и соответственно получим необходимое количество точек для его подключения.
В однокомнатной квартире общая площадь помещений значительно меньше, чем в двух или трехкомнатной квартире, и естественно, что количество используемых электроприборов и розеток к ним здесь скромнее.
Безопасная эксплуатация электрооборудования – вот что должно стать вашей целью при проектировании электроснабжения квартиры.
Требования электробезопасности (УЗО и заземление)
Обязательным требованием является использование автоматов УЗО (устройство защитного отключения). Они обеспечивают срабатывание выключателей электропитания в тех случаях, когда появляется опасность для человека:
- Утечка на корпус;
- Короткое замыкание;
- Прикосновение к токоведущим частям.
Основной параметр, по которому подбирается автомат УЗО – значение тока утечки. Он измеряется в мкА и его величина указывается на корпусе прибора. Максимальный порог срабатывания УЗО должен составлять не более 30 мкА.
Схема монтажа электропитания стиральной машины
Можно использовать выключатель, рассчитанный на 10 мкА. Он обеспечивает повышенный уровень безопасности, однако предъявляет более жесткие требования к сопротивлению изоляции токоведущих частей. Чаще всего более чувствительные выключатели используются на вновь прокладываемых линиях, чтобы избежать слишком частых ложных срабатываний.
Подключение автоматов УЗО к питающей линии необходимо делать вне ванной комнаты. Чаще всего блок устанавливается во входном электрическом щитке квартиры. Необходимым условием эффективного функционирования системы безопасности является использование кабеля с отдельным заземляющим проводником. Через него осуществляется выравнивание потенциалов до безопасного уровня. Подключение можно выполнить к соответствующим контактам во входном щитке. Не допускается выполнять заземление на металлические трубопроводы или строительную арматуру.
ПУЭ предупреждают: электричество опасно для здоровья!
Розетка для ванной выбирается не по критериям «нравится — не нравится» или «цвет прекрасно гармонирует с настенной плиткой». Ванная комната относится к помещениям с повышенной влажностью, поэтому требования к находящимся в ней электроустановочным изделиям предъявляются достаточно жесткие. Определяются они ПУЭ, этой «Библией» (а нередко и «Камасутрой») всех профессиональных и не очень электриков отечественного производства. В данном случае это именно «Библия», поскольку неправильно подобранная и неверно установленная во влажном помещении розетка с рабочим напряжением — это электрический стул, который может сработать в любой момент.
Согласно последней редакции ПУЭ, розетки, устанавливаемые в помещениях с повышенной влажностью, должны отвечать следующим требованиям:
- Иметь заземляющий контакт;
- Иметь степень влагозащищенности по международной классификации IP не ниже 4 (правда, возможно исключение, о котором будет сказано дальше);
- Присоединяться к электросети через УЗО, дифференциальный автомат или разделительный трансформатор.
Хотя в ПУЭ это прямо и не указывается, но здравомыслие подсказывает: розетка в ванной должна быть встраиваемой в стену (для скрытой установки).
Подбор электророзетки по характеристикам
Большинство специалистов-электриков сходятся во мнении, что розетки лучше подбирать под конкретные электроприборы, исходя из технических требований последних.
Напряжение
Это основной параметр, опираясь на который следует выбирать устройство. Ранее почти что всё электрооборудование (особенно бытовое) было рассчитано на ток в 6 Ампер и напряжение в 220-230 Вольт. И даже если розеточное приспособление использовалось сразу для подключения нескольких электрических приборов, то возгорания (либо оплавление корпусов) происходили крайне редко. В наше время используемое количество бытовой техники резко подросло, да и технические требования электроприборов поменялись. Поэтому, розеточное оборудование лучше выбирать помощнее. Рекомендуемые показатели должны быть рассчитаны на ток в 10 или 16 Ампер.
Количество точек подключения
В иных случаях бывает целесообразно сосредоточить в одном месте подключения целый блок электророзеток. Количество включенных мест может варьироваться от двух до четырех (оптимальный вариант). Такие конструкции подойдут для компьютерного оборудования, и их предпочтительнее размещать рядом с рабочим столом.
По способу монтажа
Выбор способа интеграции электрозетки должен диктоваться не столько требованием интерьера, сколько зависеть от типа прокладки электропроводки:
- Для скрытого типа прокладки устанавливаются скрытые (внутренние) типы розетки. В этом случае, центральная часть изделия скрывается в стене, а сверху остается лишь накладка со входными отверстиями для вилки.
- Для открытого типа прокладки предусмотрены накладные модели розеток. В целях создания накладок с более эстетичным визуальным видом, изготовители придают их корпусам красивые цветовые оттенки и стараются минимализировать их внешние габариты. При таком монтаже следует тщательно выбирать место расположения, дабы избежать нежелательного задевания корпуса людьми.
Основные правила, которые необходимо соблюдать при покупке:
- Не следует отдавать предпочтение дешевым моделям – в них быстро изнашивается пластиковый корпус.
- Если на корпусе отсутствует какая-либо маркировка, гласящая об уровне безопасности или информация о производителе, то скорее всего данный образец является не сертифицированной подделкой.
- Всегда стоит ознакомиться с показателями номинального напряжения и тока, которые должны быть указаны на задней части корпуса.
- До покупки необходимо проверить надежность винтов и пластинок, внутренних розеточных зажимов, выявить наличие возможных повреждений. Контакты для заземления должны быть упругими, а заусенцы на них должны отсутствовать.
- Гнезда для входа вилки должны полностью совпадать с контактными отверстиями.
В случае наплевательского подхода к выбору розеточного приспособления, оно может прийти в негодность в самые кратчайшие сроки в процессе эксплуатации и это будет самым малоопасным исходом. В серьезных случаях, неправильный выбор может повлечь возгорание проводки, оплавление корпуса как самой розетки, так и оборудования к ней подключенного, что вполне может спровоцировать полноценный пожар. Все указанные ситуации могут произойти, если неверно рассчитать необходимое напряжение и силу тока.
Какие бывают
Вариантов выпускаемой продукции великое множество. По мнению покупателей необходимо в начале определиться, какой лучше товар купить, а уже после посещать специализированные торговые точки или оформлять заказ онлайн в интернет – магазине. Специалисты рекомендуют разобраться в типах производимых конструкций. Сегодня на полках магазинов встречаются такие варианты:
| Вид | Описание |
|---|---|
| Наружные | Устанавливаются на поверхности. Углубление в стене под арматуру не предусмотрено. Предназначены для открытой и скрытой проводки. Монтировать достаточно просто: провода подключаются к клеммам, на поверхности крепится основание, все закрывается специальной крышкой. При изготовлении корпуса используется прочный пластик. Количество гнезд – от 1 до 4. |
| Встраиваемые | Рассчитаны на одно посадочное место – подрозетник. Для вилок предусмотрено одно или два гнезда. Для монтажа арматуры используются специальные лопатки, которые зажимаются при помощи винтов или крепятся к стакану саморезами. Подходят только для скрытой проводки. Конфигурация посадочных мест и их количество зависит от декоративной накладки – рамы. Блок может содержать разные виды розеток. Практически вся поставляемая на рынок продукция полностью готова к установке. Имеет квадратную или прямоугольную форму. Установка подрозетников не требуется. |
| Переносные | Второе название – удлинители. Часто приобретается для использования на объектах, где провести полноценную проводку нецелесообразно или невозможно. Предназначены для временного подключения электроприборов. Выпускаются колодки на два или четыре гнезда. Кабель и вилка присутствуют в наборе. Изготавливаются разной длины. Могут быть укомплектованы выключателями питания. Если кабель слишком длинный, производитель оснащает его бобиной для намотки. Разнится продукция и номинальным током. Показатель измеряется в амперах. |
Выпускается специальная линейка товаров для монтажа в помещениях с повышенным уровнем влажности. Речь идет о ванных комнатах и кухнях. Изделия обладают повышенным показателем влагозащиты. Реализуется с пластиковой крышкой, закрывающей лицевую сторону. Обратная сторона арматуры закрыта герметичной эластичной пленкой.
Исходя из допустимого вольтажа, конструкции делятся на:
- 220В. Рабочих контактов два: фаза и ноль. Выпускаются с функцией заземления и без таковой. Делятся на переносные, наружные и встраиваемые. Разнятся формой и количеством контактных отверстий.
- 380 В. Предусматривается от одной до трех фаз, нулевая линия и заземление. Конфигурация формы и размещения контактов таковы, что предполагается наличие определенной вилки для подключения в конкретном положении. Это даст возможность не запутаться в линиях. Неотъемлемый аксессуар для подключения электроплит, мощность которых предполагает использование специальных изделий. Максимально допустимый ток – 32 ампера.
- Слаботочные. Пользуются огромной популярностью при подключении телефонов, интернета, телевизоров и акустических приспособлений. Предусмотрен внутренний монтаж. Может быть неотъемлемой частью блока. Основание – керамическое или пластиковое. Контакты – пружинные. Выпускаются для внутреннего и наружного монтажа. Провода разнятся цветом. Количество жил – от 2 до 16. Они скручиваются и обжимаются специальным приспособлением.
Прокладка линии в ванную комнату
Мокрые стены и полы в помещениях с повышенной влажностью, создают среду, которая хорошо проводит электрический ток. Поэтому прокладку проводов в ванную комнату следует выполнять по определенным правилам:
- Провода укладываются скрытым способом, под отделкой в гофрированной трубе.
- Внутри помещения запрещена установка распределительных коробок, различных скруток и соединений. Провода укладываются цельными кусками и протягиваются от коробки, установленной снаружи.
- Определение, сколько розеток потребно – чаще всего, не более 2-3 штук.
- Для стиральной машины-автомата и водонагревателя должна быть предусмотрена отдельная розетка в ванной. Монтаж выключателя осуществляется за пределами помещения.
- Каждая группа приборов или выделенная линия оборудуется автоматическим выключателем.
- Линии проводки следует провести строго по вертикали и горизонтали, на какой высоте требуется в конкретных местах. Сами провода должны быть с медными жилами сечением не менее 2,5 мм2, заключенными в тройную изоляцию. Не допускаются к использованию провода, бывшие в употреблении, с большим количеством изгибов или с поврежденной изоляцией.
Старую проводку, установленную очень давно и ни разу не менявшуюся, рекомендуется заменить. Это позволит в процессе эксплуатации избежать таких неисправностей как перегрев, замыкания, искрение, возгорание, сопровождающихся постоянными срабатываниями автоматического выключателя. Нередко приходится решать задачу, как перенести розетку.
После разметки линий, провода и кабели укладываются на свои места. Прокладка может быть выполнена в пустотах между стеной и декоративным покрытием с использованием гофрированных рукавов. Во втором варианте провода укладываются непосредственно в стенах, для чего в них заранее по разметке делаются штробы. После укладки провода фиксируются с помощью скоб, а затем штробы замазываются раствором строительного гипса.
Далее в местах установки розеток монтируются подрозетники, закрепляемые алебастром. В них заводятся провода с тремя жилами, из которых две – фаза и ноль, а одна – заземление.
Где можно купить розетки и выключатели и на что обратить внимание

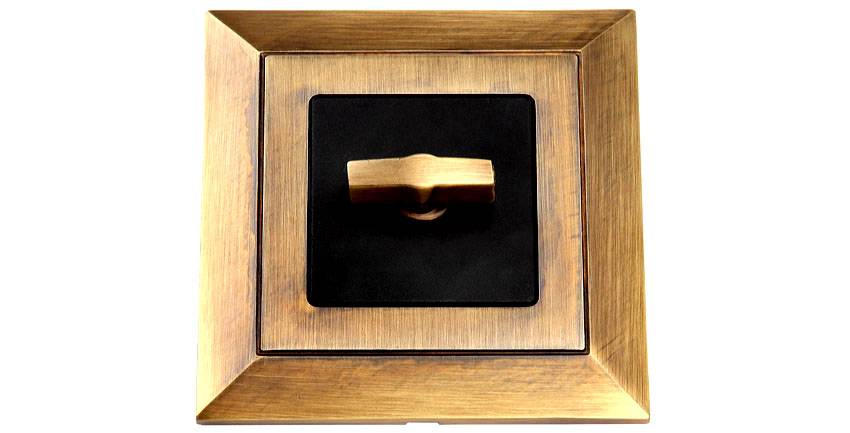

Ретро стиль никогда не выйдет из моды
Сравним средние цены на подобные изделия различных категорий.
| Розетки | От 800 | 200-800 | Менее 200 |
| Выключатели | От 1000 | 300-1000 | Менее 300 |
Мнение эксперта
Игорь Мармазов
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»
Спросить у специалиста
“При приобретении стоит обратить внимание на пластик, из которого изготовлена внешняя декоративная крышка и внутренние детали. Если он мягкий и достаточно легко гнется, изделие быстро потеряет свой первоначальный вид, поцарапается. Пластмасса не должна иметь ярко выраженных, резких посторонних запахов
Их наличие может означать присутствие в пластике вредных для здоровья примесей.”
Пластмасса не должна иметь ярко выраженных, резких посторонних запахов. Их наличие может означать присутствие в пластике вредных для здоровья примесей.”
Этюд – решения для загородного дома
Если вы решили провести электропроводку в загородном доме, при этом хотите установить недорогую, но качественную электрофурнитуру – Шнайдер Электрик Этюд буде одним из наиболее подходящих решений. Эта серия специально разработана для установки в загородных домах. Розетки и выключатели могут быть как для открытой установки, так и для скрытой. Цвет рамок, клавиш и корпуса может быть белым, кремовым, серым либо под дерево (бук или сосна). Продукция выпускает со степенью пылевлагозащиты IP20 либо в защищенном исполнении IP44.
Цены еще выше — стандартные розетки и выключатели скрытой установки от 95 рублей, а если вы хотите наружный вариант исполнения да еще и под сосну, за него придется отдать не менее 250 рублей.
Сколько розеток нужно?
Так как специалисты рекомендуют скрытый монтаж электропроводки для розеток в ванной, перед началом работ или вызовом электрика, следует определить точное количество нужных точек.
Чтобы не ошибиться в расчетах, возьмите ручку и бумагу, запишите все устройства, которыми собираетесь пользоваться в ванной.
Примерный список:
- стиральная машинка;
- принудительная вентиляционная решетка;
- водонагреватель;
- электрический полотенцесушитель;
- электробритва;
- электрическая зубная щетка;
- фен;
- плойка.
Следующим этапом в этом списке нужно выделить приборы, которые включены в сеть большую часть времени или постоянно. Для них однозначно нужны отдельные точки.
Остается продумать дополнительные выходы — например, над столешницей. Отсюда можно будет запитать фен или зарядку для электрощетки. В основном достаточно двух гнезд сверху, недалеко от зеркала и одного для стиральной машины.
