Виды Г-образных лестниц

Такая лестница получила свое название из-за того, что на виде сверху она напоминает своим поворотом букву «Г».

Г-образная лестница, вид сверху

По материалу это может быть совершенно разнообразная конструкция. Возможно применение дерева, металла, стекла, мрамора, плитки, камня, бетона, ламината и др. Лестница может быть выполнена как полностью из одного материала, так и комбинировано. А пространство, образованное под лестничным подъёмом, зачастую служит местом для хранения вещей или небольшой библиотекой.

Такая лестница может иметь промежуточную площадку с забежными ступенями или без них. В качестве основы лестницы чаще всего используются заливка бетона по опалубке, деревянные или металлические косоуры или тетива.

Расчеты параметров лестницы

Основными параметрами любой лестницы экспертами принято считать:

  1. Высоту.
  2. Длину.
  3. Ширину.
  4. Угол наклона.
  5. Число ступеней.
  6. Высоту проступи.
  7. Ширину ступени.
  8. Длину ступени.

В данном видео вы узнаете, как сделать расчёт данной лестницы:

На каждом из этих параметров остановимся подробнее, рассмотрев основные особенности их расчета.

Высота

Высотой принято считать расстояние от поверхности пола одного этажа до поверхности пола другого

Важно: не до потолка! Если по проекту конструкция должна упираться в потолок своим верхним концом, то необходимо сделать над ней небольшой просвет

Расчет высоты лестницы на второй этаж производится следующим образом – к росту самого высокорослого члена семьи, который непосредственно будет ею пользоваться, прибавляется около 100 мм. Опытными специалистами рекомендуется закладывать около 2 м в качестве рабочей высоты.

Длина лестницы (длина марша)

В традиционных лестницах длину конструкции принято делать равной ее маршу. Возможен второй вариант, когда просто складывают длину всех маршей с лестничной площадкой.

Расчет длины лестницы с забежными ступенями аналогичен винтовой конструкции. В каждом из этих случаев берется усредненное значение длины марша. Замер тогда рекомендуется делать на расстоянии 50 см относительно края пролета или перил.

Ширина лестницы

Шириной принято считать промежуток от поручня до стены дома. Если конструкция имеет перила с двух сторон, то измеряется расстояние между ними. Для всех маршевых лестниц существуют следующие стандарты:

  1. Высокий уровень комфортабельности – 1,5 м.
  2. Среднее значение зоны комфорта – 1-1,2 м.
  3. Если маршевая лестница расположена вдоль стены – 0,8-1 м.
  4. Если конструкция является не основной, а вспомогательной – менее 0,8 м.

Расчет ширины лестницы с забежными ступенями:

  1. Минимальная ширина, допустимая при расчетах – 1,1 м.

Расчет ширины для винтовой конструкции:

  1. Среднее значение зоны комфорта – 1,4 м.
  2. Минимальное значение ширины – 1,1 м.

Угол наклона лестницы

Правильный расчет сделает пользование будущей лестничной конструкцией максимально комфортным. Для экономии пространства рекомендуется закладывать более крутой угол. Наиболее комфортной конструкция будет в том случае, если оставить ее пологой. Для жилых помещений максимальный угол наклона не должен превышать 45°, в противном случае, в целях безопасности, спуск по ней разрешен только спиной вперед.

Лучше всего комбинировать различные варианты, если позволяет пространство. Для определения градуса угла, под которым необходимо размещать поручень, следует прочертить параллельную линию с ее основанием.

Не забываем про уклон данной лестницы

Число ступеней лестницы

Расчет для любого варианта конструкции определяется следующими параметрами:

  1. Высота лестницы.
  2. Высота проступи.

Жесткой регламентации на этот счет не существует. Однако специалисты рекомендуют для двухмаршевых конструкций делать количество ступеней равным для каждого марша. Но стоит заметить, что практика показывает – придерживаться этого совета удается не всегда.

Высота проступи или расстояние между ступенями лестницы

Значение этого параметра должно равняться 150 мм. Соблюдение этого значения позволит максимально комфортно передвигаться по данной конструкции всем без исключения. Допустимое значение отклонения от заданного значения не должно превышать 9,5 мм.

Шаг лестницы (непосредственная ширина ступени)

Важно понимать: на каждую ступень человек будет опираться ногой полностью, а значит, идеальной шириной будет являться показатель в 230 мм. Нижняя планка этого значения установлена на отметке, равной 100 мм

Но имейте в виду, что постоянное передвижение по таким ступеням крайне травмоопасно

Но имейте в виду, что постоянное передвижение по таким ступеням крайне травмоопасно.

При расчете шага стоит помнить о расстоянии между соседними балясинами. Оно должно быть в среднем 120-150 мм. При несоблюдении этих параметров такое ограждение рискует стать опасным для всех, кто будет пользоваться лестницей. Установка же балясин зависит исключительно от дизайн-проекта.

Длина ступени

Какой будет длина ступени, зависит исключительно от выбранной конструкции. Если главным конструктивным элементом являются тетивы в количестве двух штук, значит, длина должна соответствовать расстоянию между ними. При использовании косоура значение определяется самостоятельно, с учетом пожеланий заказчика.

Это интересно: какая высота ступени самая безопасная?

Расчет лестницы из металла

Главный результат работы данного калькулятора:

  1. Информация, необходимая для изготовления тетив и опор
  2. Информация, необходимая для изготовления ступеней

Согласно этой информации, изготавливаются детали, из которых собирается конструкция, а также выполняется расчет каркаса железной лестницы.

Все остальные чертежи показывают конечный вид конструкции: после состыковки тетив, опор и ступеней друг с другом.

Особенностью данного калькулятора является реализация двух функций:

  1. Оценка удобства лестницы;
  2. Корректировка конструкции лестницы.

Оценка удобства лестницы осуществляется по трём критериям:

  1. Соответствие конструкции средней длине шага. В соответствии с этим критерием, сумма глубины ступени и двух высот должна равняться средней длине шага. Средняя длина шага человека – 63 см.
  2. Глубина ступени. Комфортная глубина ступеней – от 28 см. При заданной длине проёма, регулировать глубину ступени можно изменением выступа. Расчет ступеней металлической лестницы осуществляется благодаря удобному калькулятору.
  3. Угол наклона лестницы. Оптимальный угол наклон лестницы – от 30° до 40°. При углах наклона от 20° до 30° и от 40° до 45° уровень комфорта перемещения между этажами существенно снижается. Углы наклона, выходящие за указанные выше пределы, могут существенно повлиять на скорость перемещения между этажами и уровень безопасности лестницы, а также количество металла, используемого в работе.

По результатам оценки конкретной конструкции выдаётся показатель уровня удобства по каждому из критериев, а лестнице присваивается общий уровень удобства. Калькулятор расчета металлической лестницы онлайн оценивает, соответствует ли лестница общеизвестным критериям удобства, но всегда надо помнить, что Ваша лестница в Вашем доме должна максимально эффективно служить Вашим целям. И если, в соответствии с этими целями, Вам необходимо построить самую нестандартную лестницу в мире, ещё и своими руками – дерзайте.

Если есть необходимость улучшить конструкцию лестницы, калькулятор выдает совет, как это сделать:

  1. Уменьшить/увеличить количество ступеней;
  2. Увеличить выступ ступеней (если глубина ступеней недостаточная для комфортной ходьбы);
  3. Уменьшить/увеличить длину проёма.

После проведения корректировки конструкции, нормируемые параметры станут ближе к идеалу, но, возможно, подобную корректировку придётся проводить ещё несколько раз.

«Марш + забег 90°»

Бóльшая часть этой лестницы ничем не отличается от прямой и имеет на входе такую же структуру. Но на выходе лестница меняет направление в ту или иную сторону, что позволяет выйти на второй этаж в более удобной зоне.

Прямой марш лестницы наверху заканчивается забегом на 90°.


Деревянная лестница с забегом 90 градусов после прямого марша

Требуемый потолочный проём для этого варианта такой же, как и для прямого марша, но эффективность использования площади проёма в данном случае уже меньшая, поскольку самая рациональная ступень, с точки зрения экономии места, всё же прямая. Поэтому при одних и тех же размерах у этой лестницы параметры будут хуже, чем у прямой (высота шага, ширина проступи).

Узел соединения косоуров внешнего контура может быть собран как на стойке, так и на серьге. Другими словами, его можно либо поставить на пол, либо подвесить к перекрытию, что несколько сложнее, но избавляет от довольно высокой опоры.

Кроме варианта привязки к помещению, сам узел соединения косоуров (как и в случае с забегом внизу) тоже может быть реализован несколькими способами: либо косоуры соединяются при помощи элемента, расположенного между ними (стойка, серьга), либо врезаются друг в друга.

Особенностью такой конфигурации является подвешенная ось. Такое решение позволяет избавиться от нагромождения подпорок и облегчить конструкцию. На пол первого этажа лестница опирается тремя точками (при использовании угловой стойки), а к верхнему перекрытию крепится в двух точках:

  • в одной из них крепится внешний косоур К2, соединяющий угловую стойку (или серьгу) с верхним перекрытием,
  • в другой – осевой столб, закреплённый к перекрытию с помощью вкладыша, вклеенного в последнюю гильзу осевого столба.


Узел соединения косоуров внешнего контура собраный на серьге

Почему именно деревянная лестница

Действительно, металл и бетон гораздо прочнее и долговечнее дерева. Монтаж таких лестниц выполняется по принципу – «поставил и забыл», в то время как за натуральной древесиной нужно постоянно ухаживать, пропитывать антисептиком, покрывать лаком, ремонтировать выбоины.

Как показывает практика, на обустройство простого деревянного марша у любителя уходит не более 1 недели

Дерево монтируется на порядок быстрее и обходится гораздо дешевле, плюс по статистике, половина металлических и бетонных лестниц в жилых домах обшиваются деревом, с целью снижения травмаопасности конструкции. Деревянный пролет обшивать не нужно, он уже безопасен.

Изготовление

После создания проекта его необходимо рассмотреть со всех сторон, внести необходимые коррективы. Осталось понять, что же еще нужно сделать, чтобы спроектировать лестницу своими руками.

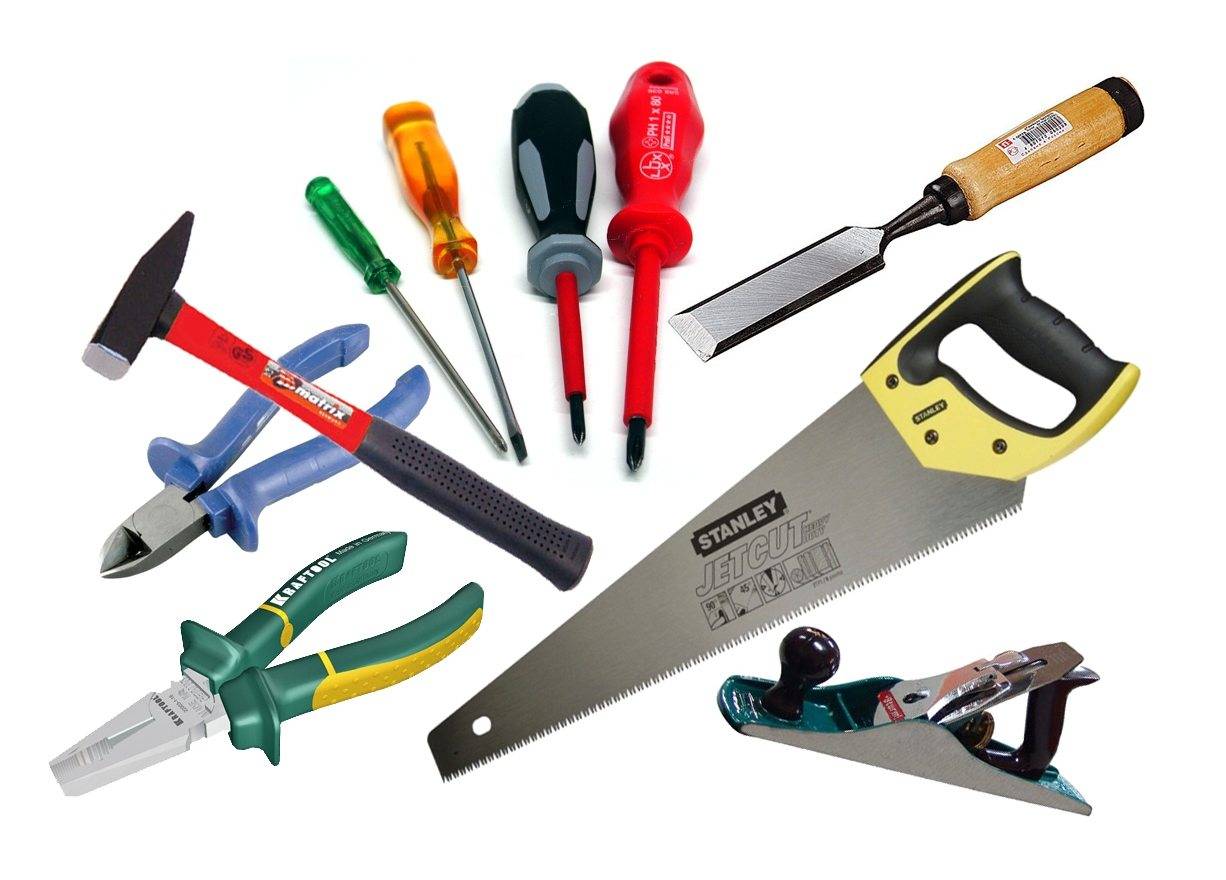

Материалы и инструменты

Есть необходимый минимум инструментов, который применяют независимо от вида лестницы. В частности, это рулетка, молоток, гвозди, саморезы, анкерные болты и прочий крепежный материал. А также пригодятся шуруповерт и дрель, уровень и ножовка по дереву. Стоит помнить о строительном уголке и шлифовальной машинке. А еще пригодятся кисти, олифа и лак.

Сегодня позволительно строить лестницы из стекла и металла. Они стильно и современно смотрятся, но сделать такую лестницу самому не так-то просто. Да и для загородного дома наилучшим решением считается дерево. Для изготовления лестницы потребуется струганная древесина первого сорта без шипов и деформаций.

Стоит придерживаться следующих советов от специалистов:

  • перед началом работ древесину просушивают, обрабатывают морилкой, чтобы придать глубокий цвет, а затем наносят водонепроницаемый лак;
  • для строительства лестницы подойдет древесина влажностью не более 10%. Такой материал устойчив к деформации, а лестница из него не станет скрипучей.

Сорт дерева для лестницы каждый выбирает на свой вкус и кошелек. Наиболее бюджетными вариантами считаются сосна и береза. Только сосна подвержена воздействию влаги, а на доске из березы отсутствует древесный узор, что требует дополнительной декорации. Ясень прост в работе, он прочен и хорошо гнется. Надежные и долговечные изделия получаются из элитной древесины клена, дуба и кедра. Они не впитывают влагу, потому хороши для внутренних и внешних построек.

Последовательность работ

  • Строительство начинает с подготовки помещения и необходимых запчастей. Это тетивы или консуоры из досок без дефектов, отшлифованные ступени с обработанными срезами, а также ровные перила и балясины.
  • Затем необходимо установить опорные конструкции: центральный столб для винтовой или конструкцию с тетивами или консуорами для маршевой лестницы.
  • После этого приступают к монтажу ступеней. Их прикрепляют стальными уголками к опорам снизу вверх. Не стоит жалеть ни крепежных элементов, ни клея.
  • Далее, производится установка ограждения, которое начинается с верхней и нижней балясины. Между ними протягивают нитку и закрепляют все остальные.
  • После этого приступают к установке отшлифованных и нескользких перил.
  • Завершающий этап строительства – это шлифовка стыков собранной лестницы. При помощи специальных средств следует придать конструкции интересный оттенок или подчеркнуть природную красоту дерева. А еще на этом этапе обрабатывают дерево от мелких вредителей и проводят лакокрасочные работы.

О том, как сделать деревянную лестницу своими руками, смотрите в следующем видео.

Как сделать складную лестницу на чердак

Изготовленная складная лестница на чердак своими руками является простым и удобным вариантом, поэтому собрать ее не составит труда.

Через пару часов она будет стоять на своем месте, однако перед началом деятельности приготовьте все необходимые материалы и инструменты:

Необходимый инструмент наверняка найдется в каждом хозяйстве.

  • Ножовка для дерева.
  • Мерная рулетка.
  • Лестница, высота которой на 30 см.должна быть больше первоначального размера.
  • 4 карточные петли.
  • Два бруса по ширине люка + два бруса, которые длиннее первых на 20 см., а толщина всех четырех два или три сантиметра.
  • Саморезы.
  • Анкера.
  • Крючок и петли.

Ход работы

  1. Возьмите короткий брус и укрепите на верхний конец лестницы, используя для этого петли.
  2. Второй — короткий, крепко установите на нижней части.
  3. Возьмите рулетку и отмерьте ⅔ часть от общей длины, распиливая потом отмеченное место.
  4. Соедините обе части при помощи петель.
  5. Для того чтобы складная чердачная лестница не раскрывалась, укрепите верхний брусок под люком с помощью крючка.

Основой для складной лестницы может стать обычная чердачная лестница, распиленная и соединенная петлями

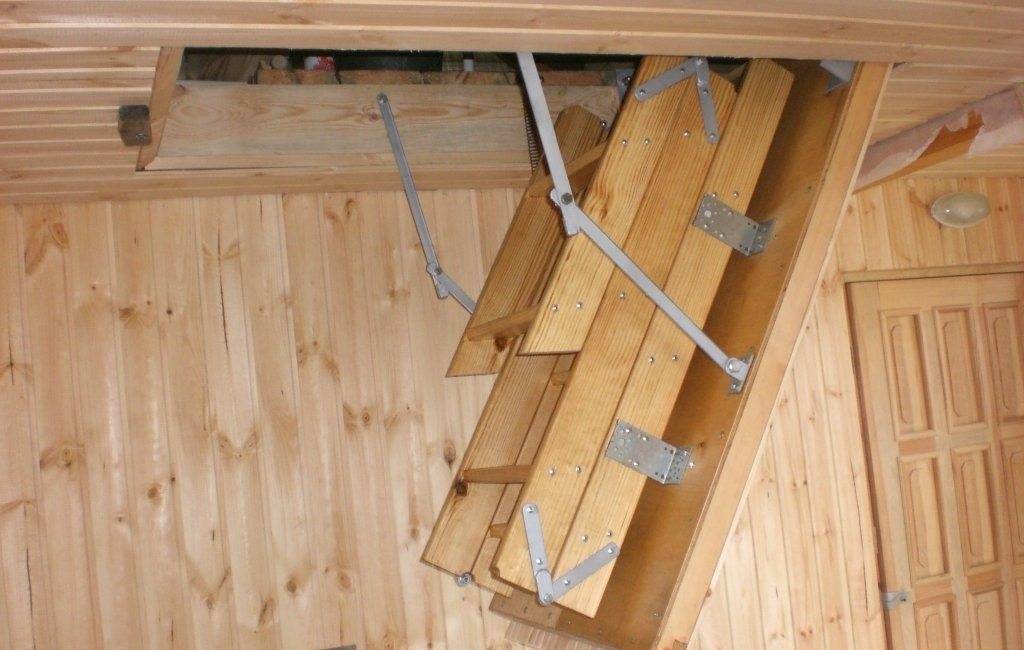

Технология изготовления раскладной конструкции

Раскладная чердачная лестница, основой которой является люк для перекрытия, можно с легкостью смастерить подручными средствами каждому, тем более что цена на затрачиваемый материал не превышает готового лестничного механизма.

Конструкция устанавливается в проем люка.

Придерживайтесь следующих действий, инструкция:

  1. Определите, где будет находиться лестница, а также с размером люка, так как он составляет основу устройства.
  2. К полученным размерам прибавьте 8 мм, что необходимо для плотного и легкого закрытия люка.
  3. Далее приготовьте 4 бруска: 2 коротких и длинных, а также тонкий лист фанеры. Размер 50 на 50.
  4. Сделайте на конечной части брусков выпилы, что должно составлять ровно половину от толщины.
  5. Возьмите клей, промажьте и закрепите дополнительно саморезами, после чего прикрутите лист фанеры.
  6. Примерьте его в проем.

Лестница для чердака: шарнирный механизм без пружины

Шарнирный механизм можно приобрести в магазине. а можно сделать своими руками.

  1. Для начала составьте все расчеты, они будут помогать в дальнейшем: угол открывания, ширина и т.п.
  2. Позаботьтесь заранее, чтобы уголок — 1 шт., кусок листового материала и 2 полосы различной длины были под «рукой». Опираясь на ранее рассчитанные цифры, отмечаем отверстия для шарниров, далее сверлим его под болт (М 10). Собираем все вместе, но при этом не нужно стягивать сильно болты.
  3. Делаем замер необходимого угла при помощи малки, и вырезаем заданный угол, используя лобзик. После чего острые концы необходимо округлить, но только после того, как лишняя длина удалена. На основании самодельного механизма необходимо изготовить точно такие же конструкции.
  4. Скрепив струбцинами готовую часть, делаем отверстие и вставляем в него болт. Потом приступаем ко второму в таком же порядке, после чего ровняем по длине. Устанавливаем готовые механизмы на люк.

Монтаж складного устройства в проем:

Чердачная складная лестница — своими руками сооруженная, при неправильных расчетах может не совпадать с заявленной высотой, поэтому повторно измерьте длину лестницы, чтобы по высоте она совпадала — сверху с потолком, а снизу с полом

Проем должен быть больше чердака.
К нижней части проема закрепите временные дополнительные доски.
Уложите монтажную лестницу на вспомогательные доски.
Вставьте распорки в края проема.
При помощи 4 шурупов закрепите лестничную коробку.
Уберите доски снизу, и раздвиньте лестницу.
Осторожно! При неправильной установке или слабом закреплении лестница может упасть, поэтому соблюдайте правила безопасности.
Боковую часть лестничной коробки зафиксируйте двумя болтами.
Возьмите изолирующий материал, и заполните пространство там, где оно есть (между коробкой и проемом).

Используемые материалы и инструменты

При изготовлении лестницы своими руками используются следующие породы дерева:

  1. Бук. Только при наличии сухого помещения.
  2. Клен. Со временем появляются трещины.
  3. Дуб. Прочный, надежный материал.
  4. Лиственница. После дуба считается второй по качеству.
  5. Сосна. Используется только при отсутствии сучков, которые после температурных деформаций древесины могут выпасть.

Во время работы подготавливаются следующие материалы и инструменты:

  • деревянный брус сечением 100х100 мм;
  • доска толщиной 40-50 мм;
  • поручни, перила, балясины;
  • столярный клей;
  • топор;
  • молоток;
  • линейка;
  • угольник;
  • уровень;
  • трубный ключ;
  • бокорезы;
  • шурупы;
  • анкера;
  • уголки.

Разновидности поворотных лестниц

Мы уже упоминали о том, что ступенчатые конструкции с поворотом могут иметь разный угол заворота, но чаще всего это 90, 180 и 270°. Рассмотрим в этой связи особенности конструкции этих трех типов изделий. Они имеют общие черты, но есть и некоторые различия.

Лестница с поворотом на 90°

Чаще всего для организации подъема на второй этаж в частном коттедже или на даче используют лестницы с поворотными ступенями, развернутыми под прямым углом. Особенность их конструкции заключается в том, что одновременно с рядовыми используются забежные ступени, имеющие разную форму и размеры. В этом случае ширина проступи несколько увеличена, так как предполагается сужение к месту расположения опоры. Располагают поворотные конструкции чаще всего возле стен в углу здания. Главным преимуществом является плавное изменение направление движения, порой незаметное на первый взгляд. Передвигаться по таким ступеням безопасно и комфортно.

Лестница с поворотом на 180°

Лестничные марши, повернутые на 180°, сильно напоминают винтовые изделия, хотя и сохраняют основные элементы маршевых конструкций. Они также плавно, за счет использования забежных ступеней, меняют направление, но уже на противоположное. В отличие от Г-образных лестничных маршей, повернутых под прямым углом, поворот на 180° предполагает наличие П-образной формы, где забежные ступени имеют несколько отрезков. Лестница с поворотными ступенями на 180° позволяет существенно экономить площадь, за исключением редко используемого варианта, когда происходит последовательно два поворота на 90°.

Лестница с поворотом на 270°

Еще большее сходство с винтовыми конструкциями имеет лестница с поворотом на 270°. Использование таких изделий целесообразно в помещениях малой площади и неудобной геометрии, так как они позволяют максимально сэкономить пространство. В таких конструкция поворот осуществляется за счет забежных ступеней и поворотных площадок, соединяющих два марша.

Если вы используете всего один марш, организовать разворот можно, используя только забежные ступени. Существует и другой способ – монтаж двух и трехмаршевых ступенчатых конструкций. В этом случае обязательно присутствие одной или нескольких промежуточных площадок. Благодаря их использованию можно использовать только рядовые ступени, монтаж которых гораздо легче, чем в случае с забежными изделиями. Вы также можете комбинировать рядовые и забежные ступени, что позволит организовать более высокий подъем и организовать поворот на любой угол.

Расчеты размеров лестничной конструкции

Перед тем как приступить к проектированию, нужно сделать точные расчеты, начертить схему и нанести на нее все данные. Если нет уверенности в правильности расчетов, то лучше доверить работу профессионалам, которые сделают грамотный чертеж, что позволит поэтапно выполнить монтаж без ошибок.

Общая высота лестницы

Определить высоту можно, измеряя расстояние от пола первого до второго этажа с учетом толщины потолка. Например, если на 1-м этаже потолочная высота равна 2700 мм, а толщина межэтажных перекрытий – 300 мм. В результате суммарная высота будет равна 3000 мм.

Если чистового пола нет, то его размеры нужно заложить примерно.

Количество ступеней

Если известна высота лестницы и подступенка, можно определить число ступенек конструкции. Для этого нужно разделить один показатель на второй. Например, при общей высоте лестницы 3000 мм, а высоте подступенка – 175 мм расчет будет таким: 3000 : 175=171 мм.

После этого нужно округлить значение, в результате получится 170 мм. В таблице указан пример расчета:

Зависимость высоты ступени от их количества при заданной высоте этажа

Высота подступенка

По рекомендации специалистов оптимальная высота подступенка должна составлять 150–180 мм, фактически это размер человеческого шага. Данная высота может составлять 150–200 мм. Обычно средняя величина по нормативу равна 160-170 мм.

Оптимальный диапазон уклона лестницы выделен зеленым цветом

Ширина ступени

Чтобы не возникло травм в результате неверно подобранной ширины ступеней, нужно правильно ее рассчитать. Исходя из многолетней практики, ширина детали должна быть в пределах 220 – 400 мм.

Для определения более точного значения можно воспользоваться определенной формулой. Нужно взять среднюю ширину человеческого шага (600 – 640 мм) и вычесть из нее высоту подступенка, умноженную на 2, т.е. 640 – 2х175 = 290 мм. Этот показатель будет оптимальным для перемещения.

Ширина марша

По правилам безопасности для удобного передвижения людей пролет должен быть шириной не меньше 80 см, но лучше принять не менее 90 см. Для удобной переноски мебели этот показатель для частного жилого дома должен быть 100 – 120 см.

Длина лестницы в плане

Для расчета этого параметра нужно умножить количество ступеней и ширину проступи. В нашем примере получится 29х17= 493 см. То есть лестница выходит довольно длинной и при устройстве одного марша потребуется помещение не менее 6 метров. В небольшом срубе или деревенском доме нужно будет делать 2 марша с 90 или 180 градусным поворотом.

Между маршами монтируется площадка или ставятся поворотные ступеньки. Если не получается выполнить расчет самостоятельно, можно воспользоваться специальной программой, представленной чуть ниже, где наглядно будет отражаться локализация лестничных деталей.

Размер потолочного проема

При строительстве лестницы из деревянного массива нужно помнить о расчете проема потолка, чтобы при поднятии наверх не пришлось нагибаться. Такой показатель будет зависеть от уклона, который влияет на удобство при перемещении и подбирается индивидуально.

От угла лестничного марша будет зависеть величина проема в области потолка. Так, для складной конструкции потребуется небольшой проем, а для большего уклона потребуется более значительный (до 2 м).

Размер проема в перекрытии определяется исходя из минимально допустимого значения для прохода человека

Длина косоура

Для определения длины косоура применяется формула Пифагора: (длина лестницы в плане)²+ (высота лестницы)²= (длина косоура)².

Определение длины косоура

То есть при длине 493 см и высоте 300 см получим следующее: L=√(4932 + 3002) = 577 см (показатель берется с запасом – 580 см).

Онлайн-калькулятор для расчета

Для вашего удобства вы можете воспользоваться удобным и наглядным онлайн-калькулятором расчета деревянной лестницы.

Г-ОБРАЗНЫЕ ЛЕСТНИЦЫ С ПОВОРОТОМ: РАЗМЕРЫ, ЦЕНЫ, ФОТО

Г образная с поворотом на 90°

В наличии: 106 шт.Лестницы деревянные К-001м
Варианты8
Высота2730-3120
Угол подъёма42°

Цены от: 42 250 ₽

Подробнее Купить

В наличии: 72 шт.

Лестницы деревянные ЛС-91м Г образная

Варианты4
Высота2700
Угол подъёма50/53°

Цены от: 18 990 ₽

Подробнее Купить

В наличии: 70 шт.

Лестница деревянная ЛС-92м Г образная

Варианты5
Высота2475
Угол подъёма51,34°

Цены от: 21 890 ₽

Подробнее Купить

В наличии: 1 шт.

Лестница деревянная К-021м Г образная с поворотом

Варианты1
Высота2925-3120
Угол подъёма42°

Цены от: 60 490 ₽

Подробнее Купить

В наличии: 1 шт.

Лестница деревянная К-022м Г образная

Варианты1
Высота2925-3120
Угол подъёма42°

Цены от: 57 790 ₽

Подробнее Купить

В наличии: 0 шт.

Лестница деревянная К-032м Г образная

Варианты1
Высота2925-3120
Угол подъёма42°

Цены от: 64 690 ₽

Подробнее Купить

В наличии: 95 шт.

Лестницы деревянные ЛС-07м Г образная

Варианты5
Высота2940 — 3150
Угол подъёма49°

Цены от: 33 990 ₽

Подробнее Купить

В наличии: 4 шт.

Лестницы деревянные ЛС-14м Г образная

Варианты2
Высота2800 — 3000
Угол подъёма49°

Цены от: 20 590 ₽

Подробнее Купить

В наличии: 19 шт.

Лестница деревянная ЛС-225м Г образная

Варианты1
Высота2895
Угол подъёма39/44°

Цены от: 41 290 ₽

Подробнее Купить

Выбор по материалу:Виды лестниц:Выбор по применению:Выбор по классу:Услуги:
Лестницы из сосныГ -Образные лестницыЛестница на 2 этажЛестницы экономЛестницы на заказ
Лестницы из букаП -Образные лестницыЛестницы для домаЛестницы премиумПроект лестницы
Лестницы из дубаПрямые лестницыЛестницы для дачиЛестницы со скидкойЗамеры
Лестницы из ясеняЛестницы гусиный шагЧердачные лестницыКрашеные лестницыМонтаж
Лестницы на металлокаркасеЗабежные лестницыМодульные лестницыЛестницы серии «ЛС»Покраска
Лестницы с площадкойМежэтажные лестницыОблицовка лестниц
Винтовые лестницыУличные лестницы

Изготовление и подготовка элементов лестницы

Каждый элемент будущего изделия необходимо сооружать тщательно, в соответствии с размерами, определенными в проекте и чертеже:

  1. Косоуры делаются по шаблонам, которые представляют собой прямоугольные треугольники, катеты которых равны высоте и глубине ступеней. При помощи данного шаблона делается разметка косоура. Затем остается только вырезать его.

    Далее устанавливается опорный столб, на котором делаются пазы для косоура. В углу располагается основа (распорка для косоура и определяющая часть для установки ступеней).

  2. Второй частью подготовки к монтажу Г- или П-образной лестницы своими руками является изготовление ступеней (в том числе и забежных). Делаются они из доски соответствующего размера (заранее намеченного в проекте). Доска разделяется на несколько участков (в случае с изготовлением забежных ступеней разделение происходит с помощью линий, которые наносятся из угла доски). После того как ступени вырезаны, их нужно подрезать по длине. На готовые изделия наносится лак (в три слоя).

Основные детали готовы. Теперь можно приступать к ее монтажу.

Инструкция по изготовлению складной лестницы

Итак, давайте разберемся шаг за шагом как изготовить складную лестницу для вашего чердака. Вам понадобятся такие инструменты: ножовка, лестница, шарниры, два бруса, болты, саморезы, шуруповерт и металлический крюк.

Сам процесс можно разделить на несколько шагов:

Шаг 1. Закрепите верхний брус к проему при помощи петель, а нижний при помощи саморезов. Сам крепеж должен оказаться с обратной стороны лестницы.
Шаг 2. А теперь все соединяем при помощи самых обычных болтов, диаметром 6 или 8 миллиметров. Меньший диаметр может не выдержать нагрузки, больший – просто не нужен. Помните, что саморезы здесь вообще нельзя использовать – они не выдержат нагрузку и на определенный день просто вырвут все крепление системы.
Шаг 3. Теперь делим лестницу на три части, отмеряем 2/3 и производим распил, как раз между ступеньками.
Шаг 4. Распиленные части снова соединяем, но уже петлями.
Шаг 5. Бруски большей длины прибейте с обратной стороны так, чтобы они получились наискосок, для прочности.
Шаг 6. Теперь сама лестница поставляется под люком и прижимается верхним бруском к стене. Закрепите этот брусок при помощи болтов.
Шаг 7. Теперь займитесь крючком

Важно, чтобы лестница легко складывалась и прижималась к стене. А крючок прикрутите к стене напротив петли и зацепите его на нее.

Посмотрите на фото, так будет более понятно:

Поверьте, на практике все окажется намного проще!

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
