Особенности обогрева разных объектов
Греющий саморегулируемый или резистивный кабель подходит для обогрева различных поверхностей. Оборудование устанавливают в жилых домах, обеспечивая комфортную температуру пола в коридоре или ванной комнате. Возможно использование электрического обогрева в парниках либо водосточных трубах, которые покрываются слоем льда от тающего на крыше льда или инея.
Теплица
Для укладки контура обогрева грунта внутри теплицы необходимо:
- Срезать слой плодородной почвы на глубину около 350 мм и разровнять поверхность.
- Засыпать основание мелким речным песком и утрамбовать вручную или вибрационной плитой (толщина подушки – около 50 мм).
- Выложить панели из плотного полистирола и усилить конструкцию армирующей сеткой из синтетического материала.
- Раскатать греющий контур змейкой, выдерживая зазор между витками в пределах 150–200 мм. Провод не укладывают в проходах или в зонах, где не предполагается высадка растений.
- Подключить систему обогрева к сети и проверить ее работоспособность.
- Засыпать провод слоем песка толщиной около 50 мм и уложить металлическую сетку для защиты кабеля от повреждения лопатой.
- Восстановить плодородный слой.
Труба
Для монтажа в водосточных трубах или желобах на кромках скатов используют кабель с оболочкой, стойкой к перепадам температуры и воздействию ультрафиолетового излучения. В конструкции провода должна присутствовать защитная оплетка, предотвращающая механические повреждения. Для крепления в водостоках используют перфорированную стальную ленту, винты, специальные зажимы либо трос. Наличие датчиков температуры и терморегуляторов позволяет автоматизировать работу системы (например, при прогреве воздуха выше +5°С контур отключается).
В таблице приведены значения мощности кабеля в зависимости от материала и диаметра труб. Указанные значения принимаются для средней полосы. В южных регионах России допускается снижение мощности до 24 Вт/м. Но в случае аномальных похолоданий система не справится с удалением наледи.
| Материал | Удельная мощность, Вт/м | Примечание |
| Металл | 40 | При монтаже линии в 2 нитки диаметр трубы составляет 100–150 мм. Для рукавов с увеличенным сечением требуется установка дополнительной нитки обогрева. |
| Пластик | 30 |
Пол в доме или квартире
Для систем обогрева выпускаются специальные комплекты, включающие в себя резистивный кабель и блок управления. Магистраль укладывают на бетонное перекрытие со слоем теплоизоляции и монтажной сеткой змейкой. Затем концы греющего контура выводят в распределительную коробку, проверяют систему на отсутствие замыканий и заливают пол бетонным раствором. Эксплуатация возможна только после окончательного затвердевания цементной смеси, которое происходит через 28 суток после нанесения.
Конструкция и сфера применения греющих кабелей
Кабеля отличаются по мощности на погонный метр и сопротивлению
Провод для обогрева водопроводных труб практически не отличается от стандартного электрического кабеля внешне и внутренне. Разница заключается в использованных проводниках.
Провод для прогрева труб зимой имеет следующее устройство:
- Внутренний провод. Отличается хорошей гибкостью, изготавливается из сплавов, имеющих повышенное электрическое сопротивление. Чем этот показатель выше, тем больше выделение тепла. В зависимости от модели электрокабель для обогрева водопроводных труб имеет одну или две жилы.
- Полимерная изоляция. Предназначается для предотвращения утечки тока в грунт или на стальную трубу.
- Экран. Изготавливается из алюминиевой фольги или медной сетки. Служит для придания изделию дополнительной прочности.
- Внешняя оболочка. Изготавливается из плотного и прочного поливинилхлорида. Предназначена для защиты нагревательного элемента от внешних повреждений.
Изделия различаются по толщине, сопротивлению и мощности на погонный метр. Для увеличения срока службы провода обогревающего для труб внутренний проводник покрывают никелем, что предотвращает окисление металла.
Как устроен электрокабель
Саморегулирующийся кабель представляет собой электрический нагреватель в виде ленты.
Греющий кабель в разрезе состоит из:
- металлического нагревающего проводника.
- жилы, изолированные утепляющим ПВХ.
- внутренняя изоляция выполнена с помощью фторопласта.
- экраны из медной сетки, в которой находятся проводники.
- изоляция снаружи состоит из теплоизоляции ПВХ материала.
Изоляционный материал противостоит воздействию воды, устойчив к повышенным показателям температуры, не подвержен влиянию вредной среды стоков. Материалы имеют допуск санпин, чтобы использоваться в пищевых водопроводах, поэтому кабели разрешено прокладывать в системах с холодной водой.
Греющий кабель работает без контроля человека. Система автоматически прекратит работать, если температура окружающей среды превысит установленные значения. Саморегуляция охраняет систему от перегрева, экономя потребление электричества.
К плюсам греющего кабеля можно отнести:
Надежную и безопасную работу.
- Простота монтажных работ, его эксплуатация.
- Экономия электричества из-за автоматического контроля температуры.
Главным недостатком считают энергозависимость кабеля. Некоторые участки водопровода приходится оснащать дополнительными розетками.
Резистивный греющий кабель.
Основа работы кабеля проста: по жилам (одна или две) проходит ток, который нагревает кабель. Жилы располагаются в изоляционном материале. Чем больше сопротивление и сила тока, чем больше коэффициент выделения тепла.
Производителями выпускаются отрезки резистивного кабеля разной длины, которые имеют постоянное сопротивление.
Одножильный резистивный греющий кабель.
Включает в себя одну жилу заключённую в два изоляционных слоя и наружную защиту. При монтаже следует не забывать, что резистивный греющий кабель с одной жилой подключается с двух концов. Одна жила служит как для подачи энергии, так и для нагревания. Система подобного типа чаще используется при нагреве кровельной системы, либо нагреве тёплого пола.

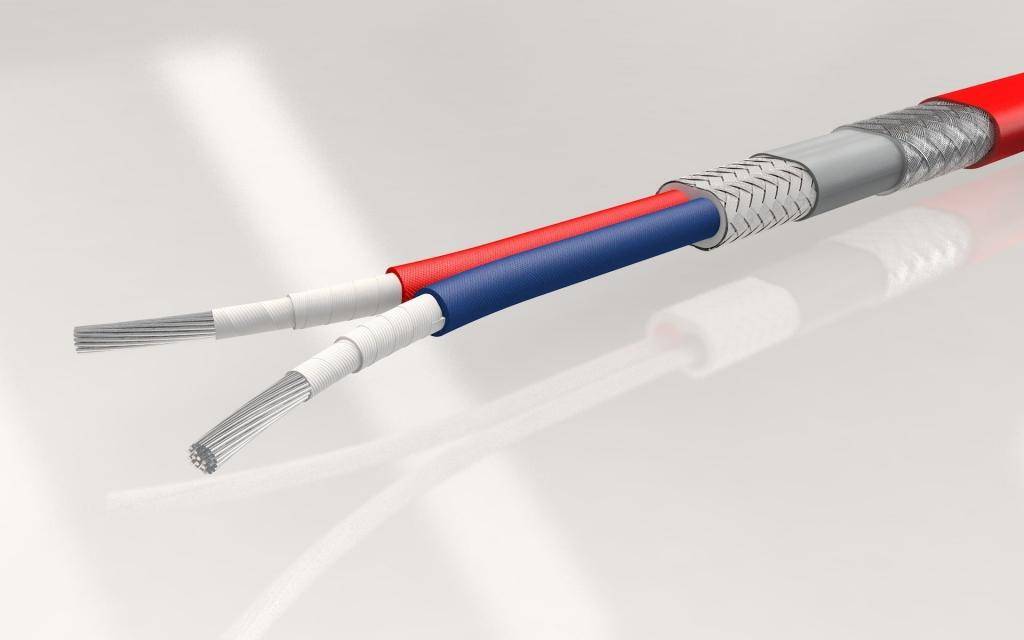

Двужильный резистивный греющий кабель.
В данном типе кабеля одна жила нагревает объект, а по второй происходит подача энергии. Один конец резистивного греющего кабеля подключается к источнику подачи энергии, а второй прокладывается вдоль трубы.
Для автоматизации системы устанавливается термостат, включающий и отключающий кабель при изменении температуры.
Как устроен греющий кабель для водопровода
Греющий провод состоит из 2-ух проводников – горячего (нагревательного) и холодного (электрического), штепсельной вилки и термоограничителя. Проводники соединены между собой лазерной спайкой.
Элемент нагревающий водопровод на 100% защищен от попадания влаги, т.к. его внешняя изоляция бесшовная. Изоляция также уберегает кабель от химического воздействия и от высокой температуры. Термоограничитель выполняет роль регулятора температуры трубы, он отключает питание, когда температура поднимается до 15°С. Питание возобновляется при опускании температуры до 5°С. Таким образом обеспечивается максимальная экономия электроэнергии.
Греющий кабель своими руками: инструкция по изготовлению
Помимо использования заводских моделей, вы можете изготовить греющий кабель своими руками. Особых навыков и знаний для этого не потребуется:
- Для начала нужно придумать альтернативу изделия. Многие монтажники рекомендуют использовать «полевик». Речь идет о телефонном кабеле, используемом в военно-полевых условиях. Официальная маркировка – П274-М. К достоинствам изделия можно отнести малый диаметр, жесткость, выносливость и прочность изоляции. Последнее свойство позволяет эксплуатировать изделие в условиях повышенной влажности.
- Учтите, что данный кабель нельзя сравнивать с магазинными и заводскими аналогами. Он не будет выполнять функцию саморегуляции, а изоляция не будет пищевой. Если вы планируете эксплуатировать провод лишь временами (на даче в зимнее время года) и прокладывать внутри трубопроводов, то можно обойтись без перечисленных свойств.
- Устанавливая «полевик», распустите его на отдельные провода. Один проводник согните пополам и свивайте в обратном направлении. На открытых концах нужно обеспечить герметичность ввода кабеля. Для этого можно воспользоваться фланцем от шланга. Чтобы повысить герметичность, можете взять штуцер и продеть через него провода.
- Далее залейте штуцер эпоксидным клеем и приплюсните. Чтобы усилить соединение, наденьте накидную гайку.
При выборе саморегулирующегося греющего кабеля нужно быть внимательным. Изучите каждую деталь, воспользуйтесь изложенными выше советами. Не нужно покупать чересчур мощное изделие для малых участков, поскольку лишняя энергия станет расходоваться впустую, а вы даже не узнаете, за что платите. Тем более эффективность кабеля будет аналогичной проводу с оптимальной мощностью.
Резистивный кабель
Двужильный (одножильный не рассматриваем ввиду неудобности его подключения) резистивный кабель состоит из одной токопроводящей жилы и одной греющейся (1), внутренней изоляции (2), металлической оплетки (3) и наружной термостойкой изоляции из полимера (4). Под действием силы тока происходит нагрев жилы, которая в свою очередь отдает тепло объекту. Резистивный кабель также часто используют при монтаже теплого пола.
Для работы резистивного греющего кабеля в обязательном порядке необходимо использовать терморегулятор, который предотвратит его перегрев. Также он греет одинаково по всей длине, а значит расход электроэнергии будет максимальным (в сравнении с саморегулирующимся). Главное преимущество резистивного изделия над саморегулирующимся — это относительно невысокая цена. Например, в среднем 1 погонный метр хорошего резистивного кабеля мощностью 10 Вт/м будет стоить около 150 — 200 рублей, в то время, как саморегулирующийся при той же мощности будет стоить порядка 500 — 600 рублей метр.
Обычно резистивный провод продается в комплекте с вилкой и термостатом в концевой муфте. В зависимости от модели и области применения термостат может быть выставлен на разные температуры. Например, у кабеля SpyHeat SHFD, предназначенного для обогрева трубопровода, термостат рассчитан на включение при понижении температуры ниже 5°С. Это означает, что когда температура у основания термостата падает ниже 5°С, то он запускает работу кабеля. Именно поэтому термостат необходимо располагать в самой верхней точке трубы — там, где температура падает ниже всего. Если разместить наоборот, то может получиться, что самый холодный участок трубы будет замерзать, а термостат так и не включится.
Саморегулирующийся кабель
Саморегулирующийся кабель состоит из двух токопроводящих жил (1), полимерной греющейся матрицы (2), изоляции (3), экранирующей оплетки (4) и защитного термостойкого слоя (5). Кабель способен самостоятельно изменять температуру нагрева и соответственно выходную мощность на разных участках. Как это происходит? При снижении температуры окружающей среды понижается сопротивление матрицы, а количество путей прохождения тока увеличивается, за счет чего увеличивается нагрев и отдача тепла. И наоборот, при повышении температуры «за бортом», сопротивление матрицы увеличивается, а ее нагрев и выходная мощность практически падает до нуля.
Благодаря такому принципу работы провод не греется постоянно на максимальной мощности, а экономит электроэнергию, подогревая только нужные участки. КПД изделия гораздо выше, чем у резистивного. Однако важен следующий момент: так как у саморегулирующегося провода нет термостата, то температуру окружающей среды, при которой он будет начинать нагреваться, необходимо уточнять у продавца, так как разные модели могут иметь разный температурный порог.
Какая наружная изоляция должна быть у провода?
Внутренняя изоляция токопроводящих жил не так важна, как внешняя. От внешней зависит, в каких условиях можно будет использовать изделие. Например, если необходимо заводить провод внутрь водопроводной трубы, тогда изоляция должна быть из пищевого фторпласта, который не будет влиять на вкус воды или менять ее химический состав. Причем пыле и влагозащита должна быть по стандарту IP68.
Для монтажа на крыше или водосточной трубе важно, чтобы изоляция выдерживала длительное воздействие ультрафиолетовых лучей. Обычно ее изготавливают из фторполимера
На изделии может не указываться материал оболочки, а лишь написана фраза «защита от UF-лучей». А вот для канализации предназначен кабель с полиолефиновой оболочкой. Хотя эта информация обычно пишется в характеристиках к каждому товару, но лучше ее уточнять у продавца, чтоб не ошибиться и купить нужный провод.
Как подобрать кабель по мощности?
Если сказать просто, то для каждого градуса ниже 0 берется 1 Вт мощности. То есть, если канализационная труба должна функционировать при температуре -10°С, то мощность кабеля должна составлять не менее 10 Вт/м (имеется ввиду, что температура трубы будет не 0°С, а положительная, например, +3 — +5°С). Однако это довольно усредненные показатели и для более точного расчета нужно пользоваться специальными калькуляторами, которые учитывают теплопотери материала трубы (металл или пластик), длину трубопровода, есть ли дополнительная теплоизоляция, монтаж провода и вырабатываемую им температуру. Кабели разных производителей при одинаковой выходной мощности могут выдавать разную температуру. Например, один провод при мощности в 10 Вт/м выдает максимальную рабочую температуру в 65°С, а другой при той же мощности 75°С.
Как и чем утеплять
Отсутствие цокольного этажа особенно вынуждает заботиться об утеплении.
Трубы, конечно, могут быть и частично закопаны в земле, но выход какой-то их части наружу неизбежен, и он требует теплоизоляции. В первом случае немаловажную роль играет глубина, на которую трубу закопали – не всегда есть возможность да и желание копать яму или траншею на глубину промерзания грунта – ведь в Сибири, на Севере эта величина составляет несколько метров.
Если дом стоит на косогоре, то и пространство под ним достаточно большое, там «гуляет» ветер и мороз, даже если этот зазор и закрыт каким-либо щитовым материалом. Упомянутый зазор может достигать одного метра и даже более, и здесь нужны эффективные меры по защите труб от холодов.
Утепление бывает разным, и наиболее распространенное – упаковка труб минеральной ватой. Но эта шуба не всегда эффективна, и такие меры не всегда достаточны.
Для утепления скважин, например, иногда применяют и пенополистерол экструдированный. Способ очень трудоемкий, поскольку требуется целый набор (пакет) кусков из этого материала и нужно еще и сделать в каждом из них отверстия под трубу. Вся эта «конструкция» закапывается в грунт (по возможности). Материал этот, кстати, стоит вовсе недешево.
Не кабелем единым
Каким бы ни был тип применяемого кабеля, утепление все же производится – так куда надежнее, особенно если учесть, что кабель когда-то, да и выйдет из строя, а вода в короткое время в трубе замерзнет.
Теплоизоляцию монтируют поверх водопроводной трубы и кабеля. Если все же трубу с кабелем не упаковать таким образом, то тогда обогрев будет тратиться почти впустую – в атмосферу.
Кроме уже упомянутого пенополистирола применяют еще и вспененный полиэтилен. Эти оба материала влагостойки и являются некоторой защитной амортизацией для труб. Хотя сами так же нуждаются в дополнительной защите.
По этой простой причине очень часто применяется известная конструкция – «труба в трубе», особенно если трубы размещены в грунте или же на воздухе. Утеплитель находится между этих труб – между «штатной» и защитной, она большего диаметра, с учетом толщины теплозащиты.
С помощью, каких способов можно сделать обогрев водопроводных труб кабелем?
Для начала вам следует изучить, как выполнить монтаж греющего кабеля для водопровода внутренним и внешним способом. После этого вы сможете ознакомиться с дополнительными системами обогрева водопроводных труб.
По трубе
Этот обогрев водопроводных труб применяется намного чаще. Этот процесс обусловлен удобностью монтажа системы. Также этот способ крепления включает в себя дополнительные виды. Ниже мы ознакомимся с каждым видом по отдельности.
Вдоль трубопровода
Монтаж греющего кабеля для водопровода с помощью этого способа выполнить достаточно легко. В этом случае крепить кабель для обогрева водопроводных труб необходимо внизу. Благодаря этому вы сможете обеспечить полную безопасность своей системе от механических повреждений. Обычно процесс замерзания в трубе начинается снизу. Именно поэтому вы сможете предотвратить этот процесс. Если вы планируете проложить несколько кабельных линий для обогрева трубы, тогда выполнять этот процесс необходимо по схеме ниже.
Крепления греющего кабеля к водопроводным трубам следует выполнять с помощью алюминиевого скотча. Он способен не только закрепить проводник, но и увеличить его теплоотдачу. При необходимости вместо скотча вы сможете использовать клейкую ленту.
Особое внимание необходимо уделить монтажу греющего кабеля для водопровода через углы. В этом случае проводник лучше всего размещать, как изображено на картинке ниже
Если вам интересно, то можете прочесть про установку электрокамина.

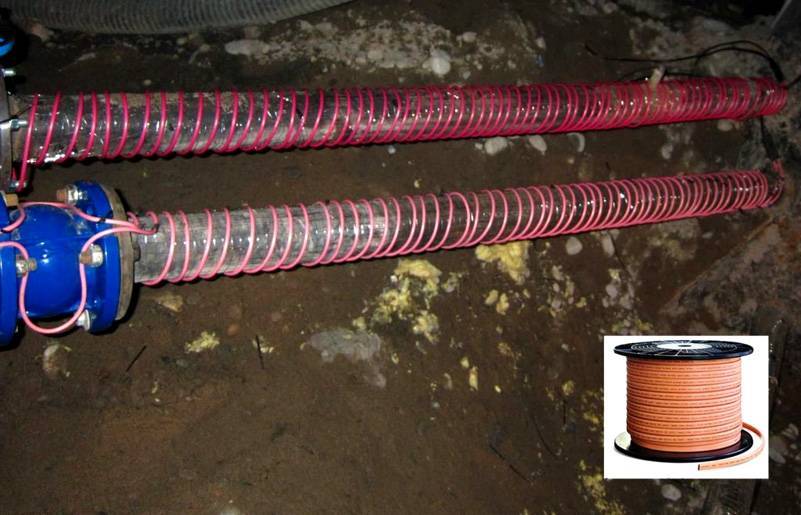

Спиралью
Если в вашем регионе замечены слишком низкие температуры, тогда размещать свой кабель лучше спиралью. В этом случае вы сможете значительно улучшить качество обогрева. Укладку кабеля для водопровода в этом случае необходимо делать следующим образом:
В этом случае нагревательный кабель будет обматываться с припуском. После этого петли необходимо завернуть в обратном направлении.
Отдельные узлы
В местах монтажа кранов или задвижек вам потребует больше нагревательного кабеля. Здесь вы сможете увидеть большой отвод тепла. Именно поэтому ниже вы сможете увидеть схемы монтажа обогревательного кабеля для водопровода.
Также мы рекомендуем просмотреть видео, которое поможет выполнить обогрев водопроводных труб кабелем своими руками.
Отдельное внимание вам следует уделить установке термодатчика для водопроводных труб. Для того чтобы предотвратить перегрев кабеля вам следует размещать датчик в самой холодной точке трубы
Место установки лучше всего обклеить алюминиевым скотчем.
Внутри трубы
Монтаж греющего кабеля в трубе необходимо осуществлять только в том случае если у вас нет возможности провести обогрев снаружи. Чаще всего этот способ используют, если водопровод уже смонтирован или находится в недоступных местах. Этот способ может иметь ряд недостатков, к которым относят:
- Может уменьшиться просвет трубы.
- Со временем проводник может начать зарастать налетом.
- В водопроводе добавиться новая точка, которая понижает надежность контура.
- Монтаж греющего кабеля осуществляется только на прямолинейных участках.
Когда вы выполняете обогрев водопроводных труб кабелем, тогда следует помнить, что этот способ тоже может иметь ряд преимуществ. Для того чтобы выполнить установку проводника внутри необходимо придерживаться инструкции:
- Сначала на трубу необходимо надеть сальниковый узел.
- В месте водопровода вам следует монтировать тройник.
- Кабель нужно проложить аккуратно до проблематичного участка.
- Теперь сальниковый узел закручивается и герметизируется.
Как видите, внутренняя установка греющего кабеля в водопровод не представляет ничего сложного.
Полезные советы касательно монтажных работ
Существуют некоторые рекомендации, которые помогут вам избежать ошибок при монтаже или выборе самого нагревательного элемента:
Для монтажа на трубу с нестабильными температурными показателями лучше выбрать саморегулируемый кабель
Особенно важно учитывать это, если часть трубы находится в здании, часть проложена на улице, а потом опять заходит в здание. Для обогрева потребуется разное количество тепла на разных участках
Резистивный кабель не только не сможет обеспечить это условие, но и будет расходовать одинаковое количество электроэнергии, тем самым делая его использование не экономично выгодным;
Выбору теплоизоляционного материала для отапливаемых труб следует уделить особое внимание
Правильно подобранная изоляция значительно снизит расход тепла и электроэнергии и продлит работу кабеля;
Если вы точно решили, что будете укладывать кабель поверх трубы, выполняя обмотку, обязательно уточните допустимые пределы изгиба
В противном случае, при перегибе кабеля сверх допустимых норм, его работоспособность может быть нарушена;
В случае применения греющего кабеля на трубах бытового назначения, в обязательном порядке нужно подключать его через реле утечки тока. Это необходимо для защиты от поражения электрическим током в случае повреждения наружной изоляции проводника;
Подобрать длину кабеля при прокладке поверх ли вовнутрь трубы не сложно – она равна длине трубы с небольшим запасом. Однако при наматывании кабеля на трубу, расчет длины необходимо производить как 1,6 – 1,7 от длины трубы;
Даже если вы выбрали саморегулируемый тип кабеля, для дополнительной минимизации расходов на электроэнергию, установите температурный датчик. Установите на нем следующие параметры – включение при температуре +3°С, выключение при +13°С. Такой режим позволит продлить и срок службы нагревателей, ведь они имеют определенный ресурс рабочих часов;
При установке датчика очень важно выполнить это правильно. Основная трудность заключается в изолировании его от влияния нагревателя, но при этом сохранить контакт с трубой. Только в таком случае он будет считывать корректные показания.
Датчик температуры для саморегулирующегося греющего кабеля
Критерии, по которым выбирают кабель
Чтобы самостоятельно установить кабель в водопровод, надо правильно выбрать изделие.
На какие критерии стоит обратить внимание:
Для чего предназначена трубопроводная сеть. Кабель, предназначенный нагревать трубы, транспортирующие питьевую воду, должен иметь пищевое покрытие. Производители в инструкции указывают на эту особенность. Данный кабель имеет более высокую цену, нежели обычные.
Разновидность провода, необходимая длина изделия. До приобретения кабеля устанавливают участок для прогрева, чтобы определить длину кабеля. От длины также зависит вид кабеля по принципу работу.Греющий кабель с саморегулирующейся работой можно разрезать на куски, он поставляется в бухте.
Надо учитывать необходимую мощность кабеля. Размер коммуникационной системы влияет на уровень мощности провода. Чтобы он справился с задачей, необходимо подбирать электропровод, отталкиваясь от данного параметра. Как правило, трубы водопроводной системы устанавливают с сечением, равным 32 миллиметрам. Для данного размера трубы применяют электрокабели, имеющие мощность погонного метра от 9 до 16 ват
Для того, чтобы узнать мощность всей системы, умножают мощность погонного метра на длину участка.
Следует обратить внимание на цену кабеля. В данном случае нельзя экономить на выборе
Если кабель стоит очень дешево, следует уточнить срок службы кабеля: он может быть просрочен, либо почти заканчиваться. По истечении эксплуатационного срока, кабель подлежит замене, что повлечет еще большие траты.
При выборе стоит уделить внимание фирме- изготовителю. Самыми качественными считаются кабели немецкого производства марки Eltherm Gmbh, американские кабели от фирм Raychem, Heat Trace Products и LLС, корейские провода фирмы Caleo, из Франции марки Eltrace, из Дании марки Devi, финские кабели марки Ensto.
При покупке стоит обращать внимание на качество проводов, также сальников. При этом имеет значение форма внутреннего сечения резинки для уплотнения: круглая, квадратная, прямоугольная
Она должна совпадать с сечением кабеля. Муфтовые соединения также надо выбирать качественные, они должны стоить примерно столько же, сколько пять метров кабеля.
Особенности монтажных работ саморегулирующегося кабеля
Для водопроводных труб рекомендуют использовать саморегулирующийся провод с внешней пищевой изоляцией.
Какие этапы во время установки следует выделять и соблюдать:
Приобретение необходимых деталей. Для начала определяют метраж трубы для прогрева, таким же будет и размер кабеля. Сразу надо купить необходимые элементы для установки: муфты, провод, снабженный евровилкой, сальник. У кабеля должна быть металлическая оплетка внутри, и внешняя изоляция из пищевых полимерных материалов.
Также может понадобиться наличие тройника, если его нет на участке монтажа, также УЗО в десять миллиампер. Тройник необходим для введения кабеля в трубу, кабель не вводят в трубу, имеющую сгиб в 90 градусов. Для этого в необходимом месте устанавливают тройник, через который продолжают монтаж системы.- Приготовить электрокабель к монтажу.
Для обеспечения рабочих качеств кабеля следует:
- Качественно сделать заделку на концах.
- Снабдить кабель проходным комплектом.
- Греющий кабель соединить отрезком провода с вилкой.
Если тщательно выполнить концевую заделку, значит, узел на участке будет иметь герметичное соединение. При этом клей для муфт, должен быть тоже высокого качества.
Как соединить греющий и питающий кабели:
- Конец кабеля зачищают от изоляционной оболочки на 5 см. Жилы оплетки из металла нельзя удалять, их скручивают в единую жилу. С помощью них далее выполняют заземление.
- Удалить верхние оболочки с матрицы.
- Жилы для проведения тока очищают от матрицы.
- Надевают на кабели трубки термоусадочные.
- Посредством обжимной гильзы соединяют оба кабеля.
- Выполняют изоляцию соединения кабелей с помощью термоусадочных трубок.
- Оплетку провода соединяют к жиле для заземления провода для питания электроэнергией.
- Проводят полную изоляцию соединительного узла.
Как только муфты для изоляции остынут, можно переходить к следующему этапу.
Как используют специальный кабель для обогрева водопроводной трубы
Такие решения применяют, когда невозможно получить нужный результат с помощью пассивной защиты от проникновения холода. Обычно хватает размещения трубопровода на глубине, ниже уровня промерзания почвы в определенной местности. Но опасность образования ледяной пробки возникает в месте подключения к централизованным системам.
Использование колодца
На этом рисунке приведена схема стандартной автономной системы водоснабжения. Экстремальные колебания температуры фиксируются в наше время часто. В сильный мороз не исключено промерзание грунта ниже нормального уровня. Особо опасным является участок выхода из земли и входа в здание. Здесь даже указанная на чертеже качественная современная изоляция может не выполнить свои функции.
Прокладка водопровода в каменистом грунте будет слишком сложной
Иногда на пути к источнику воды встречаются огромные валуны, остатки бетонных сооружений, иные препятствия. В этих случаях приходится поднимать трассу выше безопасного уровня. Не используемые подвалы, цокольные этажи также слишком дорого отапливать всю зиму.
Гораздо разумнее, нагреть локально только необходимые инженерные конструкции
Статья по теме:
Монтаж на трубе с вентилем
А если у вас более сложный случай? Например, на участке водопровода присутствуют крепежные элементы и вентили?
Здесь есть определенные нюансы. Для начала подготавливаете саму трубу, наклеивая ленту.
В крепежных точках хомуты придется временно убрать.
При этом сам провод должен проходить через нижнюю точку крепления хомута.
А что делать с краном?
Ошибка №10
Если кабель здесь пустить в натяжку по прямой или даже по спирали, то при необходимости замены вентиля, сделать это без разрезания кабеля уже не получится.
Поэтому должен быть сделан запас в виде петли.
После этого просто складываете данную петлю вокруг вентиля и стягиваете ее стяжкой.
Поверх всего натягивается теплоизоляция.
Назначение греющего кабеля
Для предотвращения описанной выше ситуации был изобретен саморегулирующийся греющий кабель для обогрева труб. Это произошло не очень давно. Патент на него выдан в 2003 году. Раньше трубы утепляли, но часто этого было не достаточно. Применение греющего кабеля избавило от множества проблем, однако утепление пока никто не отменял.
Единственная задача нагревающего кабеля поддерживать плюсовую температуру воды в водопроводе или сливе. Это предотвратит разрыв труб. До какой температуры нагревается греющий саморегулирующийся кабель? Разные производители указывают показатели от 65 °С до 100 °С.
Состоит кабель из двух медных жил, идущих параллельно. Пространство между ними заполнено токопроводящим составом, меняющим сопротивление (в зависимости от температуры). Кроме того, в конструкции кабеля предусмотрены теплостойкая изоляция, экранирующая оплетка и еще один изоляционный слой. Далее рассмотрим, до какой температуры нагревается саморегулирующийся греющий кабель.
Почему необходимо использовать кабельные нагреватели?
Многие расположенные снаружи протяженные конструкции подвержены образованию льда с последующим возникновением аварийной ситуации:
- карнизы крыш. Наледи и сосульки портят кровельное покрытие, а при падении опасны для находящихся внизу людей;
- водосточная система. Обледенение вызывает деформацию или обрыв желобов, также нарушается отвод влаги;
- крыльцо, пешеходные дорожки. Становятся скользкими, что приводит к травмированию людей;
- водопровод, канализация, прочие трубопроводы, резервуары. Ледяная пробка закупоривает магистраль, а при сильном обледенении конструкция разрушается (вода при замерзании расширяется).
При помощи греющих кабелей устраивают полы с подогревом. В отличие от водяного «теплого пола» такая система проще в монтаже и не грозит протечками.
Подведение кабеля к питанию
Для подключения к электроснабжению стоит выделить дополнительную линию, оснащенную системой заземления, что защитит от ударов тока всех жильцов. Чтобы подвести кабель к питанию, надо вставить в розетку евровилку, которой снабжен конец силового кабеля. Контроль за работой кабеля ведет строенная матрица, которая выключит систему при необходимости.
Срок эксплуатации системы укорачивается, если постоянно включать и выключать кабель из розетки, таким образом происходит сбой работы матрицы. Чтобы сэкономить расход электроэнергии, стоит предусмотреть внешнюю теплоизоляцию водопровода с помощью специальных материалов. У саморегулирующегося кабеля, имеющего мощность погонного метра в 10, 16 или 24 Вт, протяженность греющей нити внутри провода может достигать ста метров. Как правило, устанавливают кабели длиной не более двадцати метров. Самыми распространенными размерами считают пять, десять и двадцать метров.
Делаем теплоизоляцию водопроводной системы
Характеристика саморегулирующегося термокабеля для системы водоснабжения
Перед самым наступлением зимы многие владельцы частных домов задаются одним единственным вопросом: как утеплить водопровод? Но решать этот вопрос надо заранее, еще на этапе проведения трубопровода. Если не позаботиться об утеплении, система может быть повреждена. Холод способен привести к разрыву участков труб. Особенно если они размещены на улице.
Сегодня для утепления труб применяются различные методы и материалы. Эту работу можно доверить профессионалам, а можно сделать и самостоятельно, всё зависит от того, какой способ был выбран, и расположены ли коммуникации под землей. И чтобы определиться с таким выбором, мы расскажем о самых распространённых способах.
