Автоматические ворота: особенности, достоинства и недостатки
Если не брать во внимание чересчур оригинальные конструкции, то все существующие ворота можно разделить на три группы:
- откатные;
- распашные;
- гаражные.
Распашные конструкции имеют самую богатую историю и знакомы всем по двум створкам, которые при помощи петель крепятся к боковым опорным столбам. Такие ворота отличаются простотой и надёжностью, но требуют места для открывания перед въездом на участок или во двор. Распахивающиеся створки являются незаменимым вариантом для узких проездов и в сравнении с другими конструкциями обладают максимальной надёжностью. Самый большой минус ворот этого типа заключается в повышенных требованиях к устойчивости боковых столбов. Недостаточная жёсткость стоек со временем приводит к их наклону, а это, в свою очередь, вызывает заклинивание створок. Недостатком является и то, что для их автоматизации потребуется пара синхронно работающих приводов, в то время как другие системы нуждаются лишь в одном исполнительном механизме.
Для автоматического открывания распашных ворот потребуется пара синхронно работающих приводов
Откатные ворота имеют полотно, которое можно отодвинуть в сторону буквально вплотную к забору. В зависимости от опорной поверхности, откатные системы делятся на три вида:
- консольные — полотно опирается на ролики, установленные на бетонном фундаменте за пределами площадки для проезда. Из всех откатных систем ворота с верхней направляющей и нижними роликовыми тележками сегодня считаются наиболее надёжными и практичными;
Система «ролик-направляющая» для откатных ворот консольного типа
- рельсовые — створки опираются на ролики, которые передвигаются по установленной на проезжей части направляющей. Сегодня практически не используются, поскольку требуют идеально ровной площадки и постоянного ухода за рельсом;
- подвесные — с верхней направляющей, по которой на роликах передвигается створка. Их устанавливают там, где требуется полотно высотой более 2 м, а также при больших перепадах высот и на въездах для рельсового транспорта. При нехватке пространства по бокам от проезда подвесные ворота могут состоять из двух полотен.
Сдвижная система является наиболее практичной, поскольку не зависит от наличия места перед въездом.
Откатные ворота сегодня используются как в частных домовладениях, так и для оснащения автостоянок, открытых площадок и различных промышленных объектов
Что же касается минусов, то к ним можно отнести необходимость в обустройстве фундамента и более сложную, чем у распашных ворот, конструкцию. Кроме того, сдвигающееся в сторону полотно на узком участке не поставить — потребуется не менее 5 дополнительных метров в сторону от проезда. Несмотря на это именно откатные ворота легче всего поддаются автоматизации и отличаются самим высоким удобством и надёжностью в работе.
Хоть для обустройства гаража и подходят все описанные выше конструкции, «истинно гаражными» считаются подъёмно-поворотные, секционные и роллетные механизмы. Такие системы являются наиболее сложными для изготовления в кустарных условиях, поэтому домашними мастерами практически не используются.
Виды электроприводов
- Линейный – подходит для работы со створками ворот весом до 1 т, автоматика монтируется на опоры, к которым присоединяются створки.
- Подземный – в устройствах этого типа автоматика устанавливается в специальный защищенный контейнер под землей.
- Рычажный – рычаги движения выходят так же из-под земли и закрепляются к плоскости створок ворот.
В последних двух типах автоматики имеются явные недостатки, а именно – ремонт и обслуживание всех механизмов обходиться сложнее и дороже в сравнении с линейным типом автоматики. Выбор автоматики для откатных ворот достаточно широк: Дорхан, Came, Doorhan, Faac, Комунелло, Nice и др.
Обзор автоматики
- Блок управления автоматикой воротного механизма – в него входят трансформатор и специальная плата.
- Фотоэлементы – пульт дистанционного управления.
- Болты, гайки, втулки и специальные ключи для разблокировки в случае аварийной ситуации.
Выбор и расчёт двигателей
В качестве активатора движения для распашных ворот целесообразно применять мотор-редукторы разного типа. Если речь идёт о небольших воротах малой массы, с задачей справятся двигатели аккумуляторных шуруповёртов, приводы автомобильных стеклоочистителей, стеклоподъёмников и пр. Другой вопрос — как вы планируете выполнить муфту сцепления для валов таких моторов.
Вы также можете подобрать подходящий агрегат из богатого ассортимента магазинных мотор-редукторов, это даёт большую свободу в определении нужного крутящего момента. Итак, допустим измеренное усилие закрывания тяжёлой створки ворот составило 13,5 кг по шкале ручного кантера. Каждый килограмм соответствует 9,8 Н, значит, сила тяги равна 132,3 Н. В случае с реечной или зубчатой передачей это значение надо поделить на диаметр приводного колеса, это и будет равно крутящему моменту двигателя.
В конструкции типа «гайка-винт» происходит редукция, поэтому требуется дополнительный пересчёт. Допустим, выбрана шпилька М18 с шагом резьбы 2,5 мм. Это значит, что за один оборот по окружности диаметром 18 мм гайка совершает 2,5 мм поступательного движения, стало быть передаточное отношение равно 7,2:1. Соответственно, если мы разделим усилие открывания ворот на коэффициент передачи, получим искомое значение усилия на валу двигателя: 132,3 / 7,2 ~ 18,4 Н или чуть менее 1,9 килограмма при радиусе шпильки 0,9 см. То есть табличное значение крутящего момента для двигателя составит 1,69 кг/см.
Это довольно грубый расчёт, не учитывающий силу трения в винтовой передаче и другие потери, но он помогает определиться с минимально допустимой мощностью мотора. Для компенсации потерь энергии рекомендуется обеспечить запас мощности в размере 100–250%.
Также необходимо рассчитать скорость вращения вала. Для этого разделите длину рабочего хода на шаг резьбы винтовой передачи, и вы получите количество оборотов, необходимое для полного открывания ворот. При использовании реечной передачи расчёт определяется соотношением числа зубьев рейки и приводной шестерни.
Какие подручные средства можно использовать в работе
Можно заменить часть деталей более дешевыми аналогами, если уверены, что сможете надежно соединить элементы кинематической схемы. Например, в качестве силового агрегата допускается использование двигателя от старой стиральной машины. В таком случае при подключении двигателя нужно будет определить концы двух пар обмоток. Это делается с помощью мультиметра в режиме измерения сопротивления, которое у пусковой обмотки значительно выше.
Вал двигателя и редуктора нужно соединить жесткой или полужесткой муфтой. Первая представляет собой гильзу с отверстиями разных диаметров и шпоночными канавками. Полужесткая соединительная муфта собирается из двух фланцев, которые соединены между собой лепестками из резины.
Вместо редуктора вы можете задействовать ременную передачу. Для правильного определения передаточного числа разделите диаметр большего шкива, жестко и соосно соединенного с приводным колесом, на диаметр меньшего, который крепится на валу двигателя.
Такой вариант подразумевает определенные сложности в сборке станины для крепления элементов кинематической схемы. Например, существуют трудности сооружения натяжного устройства для ремня. Частично их можно избежать, используя автомобильный ролик-натяжитель ремня ГРМ
Также при использовании ременной передачи придется уделить внимание устройству независимого вала с двумя радиально-осевыми подшипниками. Вал должен быть правильно отцентрирован, ведь на нем расположены элементы двух трансмиссий: приводное колесо и ведомый шкив ременной передачи
Фундамент
Фундамент для откатных ворот состоит из двух частей и выполняется из бетона. Для его изготовления нам потребуется выкопать две траншеи. Одна длиной 1 метр, вторая – 2 метра, а шириной и глубиной по 40 см каждая.
Далее, с шагом 1 метр с помощью бензобура требуется пробурить пять скважин диаметром 200 мм на глубину 1,5 метра.
Лишний грунт после окончания работ вывезите за территорию или используйте для благоустройства газонов и клумб.
Из арматуры вяжем каркасы лент и столбов с шагом 200 мм. В нижней части колонн оставляйте штыри около 10 см для последующей регулировки высоты при подготовке к бетонированию.
Далее, с помощью сварочного аппарата нужно приварить швеллер к армокаркасу. После чего заготовку опускаем в подготовленный котлован, выставляем соосность и высотные отметки. Фиксируем конструкцию.
Теперь выставляем опалубку из досок на уровень выше отметки земли на 10-15 см.
Каркас закладной детали для фундамента
Замешиваем бетон и заливаем его в опалубку. С помощью прутков арматуры трамбуем бетон и высвобождаем пустоты.
Еще раз проверяем отметки и ровняем поверхность заливки.
Оставляем бетон застывать на сутки, а сами переходим к изготовлению каркаса ворот.
Интересно: Как приготовить бетон: пропорции
Шпилька для самодельного привода
Тяжёлые ворота нуждаются в приводе с высоким приложенным усилием. Такая работа под силу фабрично изготовленным приводам, но вы сможете создать аналог своими руками.
Основная трудность — найти подходящую шпильку. Стандартные шпильки для привода не подходят: их изготавливают из мягкого металла, поэтому со временем резьба приходит в негодность. Выход из ситуации — самостоятельно увеличить твёрдость металла и число соприкасающихся витков резьбы винтовой передачи.
Увеличиваем твёрдость шпильки
Первая задача решается путём закалки. Нужную температуру каления даёт обычный древесный уголь, он также отчасти науглероживает металл. Сложите горн из кирпича и чугунной решётки, раскалите топливо до полного прогорания углей. Температура закалки — 700–800 °С, что соответствует насыщенному красному цвету металла. Выдержка при такой температуре составляет 13–15 минут, после чего деталь нужно остудить в отработанном масле. Шпилька должна погрузиться полностью и одновременно по всей длине, поэтому распустите стальную трубу по продольному шву, заглушите торцы и используйте этот лоток как закалочную ванну. Шпильку нужно слегка покачивать в масле всё время остывания, затем достать и снова уложить на угли не вытирая, чтобы отпустить металл. Теперь нагрев нужно выполнить до 200–250 градусов, пока металл не станет серым с ярко выраженным образованием окалины. После 3–4 минут выдержки изделие нужно остудить в воде.
Увеличение витков резьбы шпильки
Для изготовления специальной гайки нужно накрутить на шпильку 2–3 стандартные гайки вплотную, но не затягивая. Совместите грани гаек и зажмите сборку в тиски очень прочно. Сварите гайки между собой по всем граням и зашлифуйте изделие с помощью УШМ до прежних размеров.
Вместо сложной процедуры закалки вы можете потратить время на поиск прокатных шпилек и гаек для них. Такой металл имеет все необходимые характеристики. Кроме того, вы сможете выбрать резьбу с трапециевидным профилем: она гораздо прочнее. Также можно найти изделие с более крупным шагом резьбы, что сократит время работы механизма.
Автоматика от разных производителей
Отправляясь на поиски подходящей автоматики, каждый человек сталкивается с большим ассортиментом в местах продаж. Представлена продукция от разных производителей, уже находящихся не первый год на рынке. Сложно сказать, какая лучше автоматика для откатных ворот. Каждый бренд имеет свои плюсы и минусы, преимущества и недостатки. Можно это проследить на примере наиболее популярных производителей: Came, Doorhan, Nice, Faac, An-motors, Hoermann.
Электропривод от итальянской фирмы Came пользуется большой популярностью. Он легко справляется со своей работой по открыванию и закрыванию ворот в летний период. Зимой могут возникнуть небольшие трудности – на концевых выключателях и зубчатой рейке образуется лед. Его можно удалить и автоматика опят будет исправно функционировать.
У электропривода Came внешняя шестерня выполнена из стали, внутренняя из фторопласта, который отличается износостойкостью и устойчивостью к высоким температурам. С помощью механических концевых выключателей автоматика отключается при попадании створки в конечную точку.
Электропривод для откатных ворот Nice полностью удовлетворяет запросам покупателей, которым нужна автоматика для облегченных ворот, весом 500 кг. Она будет стоить дешевле, хорошо справится с возложенными функциями, прослужит долго, если нагрузка на электропривод не превышает допустимые пределы, иначе не избежать быстрого износа внутренних шестерней, выполненных из пластика. Здесь также предусмотрены механические концевые выключатели.
Автоматика для откатных ворот Faac изготавливается в Италии и заслужила большое доверие со стороны покупателей. Она полностью приспособлена для использования в суровых зимних условиях, так как имеет большой запас мощности и магнитные выключатели, на которые не намерзает лед. Все детали выполнены из прочных, износостойких материалов. Внутренняя шестерня из латуни, внешняя сделана из стали. Становится примерно ясно, как подобрать автоматику для ворот , чтобы она соответствовала важным требованиям.
Выбор производителя
Сегодня на рынке конкурируют китайские и европейские производители автоматики. Встречаются и отечественные торговые марки, произведённые при сотрудничестве с Китаем.
Китайские системы автоматизации в своем большинстве ориентированы на минимизацию цен, что снижает качество и срок службы готовой продукции. Но бывают и приятные исключения. К примеру, производители Alutech и Doorhan. Выбрав автоматику этих производителей вы получаете современное и надежное оборудование по доступной цене.
Из всего многообразия европейских производителей наибольшего внимания заслуживает итальянская фирма CAME. Эта марка занимаются производством надежных и качественных комплектов автоматики с 1972 года под постоянным контролем европейских организаций за качеством выпускаемой продукции и соответствии нормам безопасности. В Санкт-Петербурге находится сервисный центр CAME. В котором проходят сертификацию установщики и менеджеры.
Каждый сам для себя решает, какую автоматику для ворот ему выбрать. Однако мы не рекомендуем приобретать «безымянную» продукцию. Никто не знает, сколько она прослужит и в какую сумму выльется ремонт в случае поломки. Автоматическая система покупается на длительный срок, поэтому лучше на ней не экономить.
Вопрос достаточно сложный, но разрешимый, если знать, на что следует обратить внимание при выборе. Он будет зависеть от многочисленных факторов, например, от веса створки ворот, от типа придаточной шестерни
Большое значение имеет климат и время года, когда будет эксплуатироваться электропривод. В зимнее время нагрузка на него увеличивается и должен быть запас мощности.
Установка автоматики на ворота

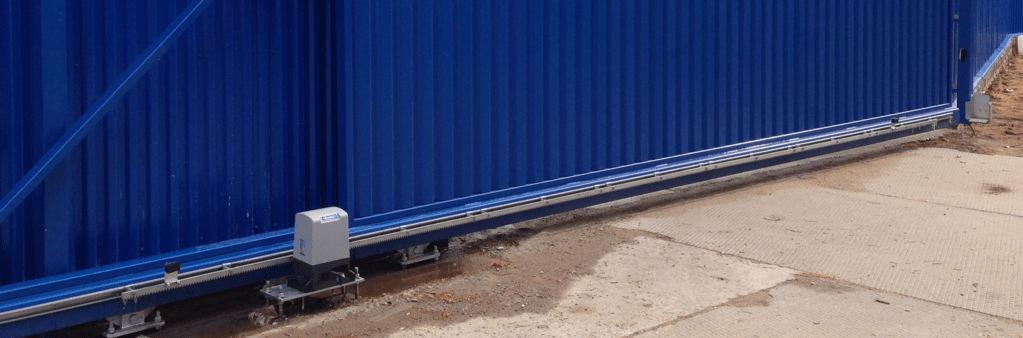

Установка автоматики на откатные ворота — простое мероприятие. Двигатель привода устанавливается к основанию ворот и размещается на зубчатой части рейки. В случае необходимости привод поднимается на требуемую высоту и нуждается в фиксации профильными трубами, приваренными к основанию откатного полотна.
После закрепления привода необходимые провода протягиваются в специальное отверстие. Затем происходит установка зубчатой рейки и концевых выключателей. После этого крепятся фотоэлементы и лампы.
Монтаж реечной передачи привода
Самый распространенный вариант подачи тяги — это реечная передача, которая происходит за счет цепи. В таком случае на вал имеющегося преобразователя прикрепляется шестеренка и цепь с таким же шагом, которую необходимо натянуть на нижнюю часть ворот и закрепить с двух концов. В тот момент, когда шестеренка ходит по цепи, осуществляется подтягивание ворот.
Чтобы установить раму, на которой должны располагаться передача тягового механизма и мотор, пригодится угловая сталь. В этом случае ширина полки составляет примерно 5 см. Электромотор и преобразователь крепятся к опоре с помощью болтов, для которых в основании сделаны отверстия.
Чтобы закрепить цепь, надо монтировать приводную балку непосредственно к воротам на расстоянии от 60 до 100 см от земли. А цепное полотно приваривается. Недостаток цепи в том, что она имеет свойство растягиваться, в таких случаях берут стальную рейку с зубьями и с шагом, равным шестеренке. Но такую деталь может изготовить только слесарь.
Передача при помощи приводного ролика
Распространенный вариант — это открытие ворот, где используются роликовые тележки. В такой конструкции главную роль выполняет прижимной ролик. Но данную конструкцию самостоятельно изготовить намного сложнее. Зато такой способ считается экологически чистым.
Принцип работы заключается в том, что специальное направляющее роликовое колесо прижато и защищено резиновой прослойкой. Усилие для открытия ворот происходит за счет сжатия пружинного механизма. Оси вала закреплены при помощи кронштейна. Чтобы уравновесить давление, необходимо прикрепить 2 одинаковых направляющих колеса. Более подробную инструкцию механизма можно найти в интернете.
Подготовка ворот и мест крепления
Укомплектовать приводом можно практически любые распашные ворота или двери, но лучше планировать установку механики заранее. Это касается монтажа надёжных креплений для привода. Они имеют вид металлических пластин с отверстиями на концах, одна из которых крепится строго перпендикулярно створке, другая располагается на столбе или заборе в таком же положении.
При установке пластины должны быть сориентированы в горизонтальной плоскости и находиться на одном уровне
Очень важно учитывать высокое тяговое усилие привода, поэтому лучший способ крепления пластины к воротам — сварка. К каменным и кирпичным столбам пластины можно закрепить металлическими анкерами, но гораздо лучше сделать закладные элементы из стали на этапе строительства
Проще всего монтировать привод на воротах, которые открываются во внутреннюю сторону, чтобы все исполнительные устройства находились на защищённой территории. В проёме ворот должен быть проложен кабель, поэтому заранее заложите пластиковую трубу 32 мм под дорожным покрытием.
На этапе установки креплений вы определите первые основные параметры своего привода. Замерьте расстояния между центрами отверстий в креплениях, когда ворота закрыты и при их открытом состоянии. Последняя величина — длина вашего привода в сложенном положении, а разница между измеренными расстояниями — величина рабочего хода устройства.
Вы также можете измерить усилие открывания и закрывания ворот с помощью ручных пружинных весов. Тяните за крепление створки ворот в направлении противоположного крепежа, это поможет наиболее точно подобрать мощность двигателя.
Расчет противовеса
Обычно противовес рассчитывают исходя из длины проема:
Если имеется дефицит места, то минимально возможная длина противовеса для нормальной работы ворот будет 33%, меньше уже нельзя — ворота будут тяжело «ходить».
1/3 либо ½. Если взять 5 –ти метровый проем, то получается, что общая длина конструкции составит 7,5 метров. Противовес будет опираться на ролики и выходить за проем на 2,5 метра.
Специалисты по установке таких конструкций, как сдвижные ворота, рекомендуют устанавливать квадратный противовес – его можно сделать размером 1/3 длины проема. Если противовес треугольный – то ½.Форма треугольника «съедает» вес – поэтому если такой противовес будет короткий, то он просто не потянет ежедневные нагрузки. Ролики будут быстро изнашиваться: при сроках эксплуатации 10 лет они могут выходить из строя через 2-3 года, если противовес слишком легкий.
Привод для откатных ворот
Несмотря на кажущуюся простоту, процесс открытия и закрытия откатных ворот требует применения значительных физических сил и затрат времени. Для его ускорения и упрощения применяют автоматические приводы. Их установка существенно облегчает эксплуатацию откатных ворот, сокращает время, необходимое для их открытия и закрытия. Практически весь процесс управления сводится к простому нажатию на кнопку дистанционного запуска привода. Качественная эксплуатация ворот в таком случае зависит от установленного электропривода.
Электродвигатель для автоматического привода откатных ворот непосредственно осуществляет процесс передвижения створки. Такой электродвигатель следует подбирать особенно внимательно. Правильно выбранная модель обеспечит безаварийную и долговременную работу систем автоматизации, позволит выдерживать заданный погодный режим и даже небольшие перегрузки. В приводы для откатных ворот ещё на заводе-изготовителе сразу монтируют приемник сигналов и блок управления.
Каждый электропривод имеет только свои, определенные изготовителем технические характеристики. Подбор осуществляется исходя из размера ворот, а конкретно от ширины проёма, где они будут устанавливаться. Также должен быть учтён вес и планируемая частота циклов открытия-закрытия. Используя все эти данные, и подбирается сам привод и система автоматизации к нему. Подбор осуществляется с некоторым запасом, чтобы электропривод не работал с перегрузкой. Для этого и существуют рекомендованные характеристики для каждого конкретного случая. Аналогично, как и при выборе автоматизированных систем для других механизмов, необходимо правильно определить класс защиты, а также верхний и нижний пределы температур, при которых планируется эксплуатировать электродвигатель. Так определяется стойкость механических и электрических систем всего электропривода к атмосферным воздействиям и другим внешним факторам. Блок управления следует выбирать уже с установленной системой ручной разблокировки и комплектом аккумуляторов резервного электрического снабжения, Такая комплектация позволит установленным механизмам функционировать даже в том случае, если произойдёт внеплановое отключение электроэнергии. При правильном выборе термозащиты работа ворот не будет зависеть от погодных факторов.
Изготовление привода из автомобильных стеклоподъёмников
Лёгкие створки ворот реально привести в движение приводом из доработанных механизмов стеклоподъёмников. Преимущество такого метода в его относительной простоте и почти бесшумной работе привода. Недостаток заключается в ограниченном тяговом усилии, что обусловлено небольшим рабочим ходом механизма.
Имеется два типа конструкции стеклоподъёмников, пригодных для использования в качестве привода ворот:
- роль подвижного элемента играет зубчатая рейка;
- основан на работе зубчатого колеса.
В обоих случаях приводную часть монтируют на металлической площадке, имеющей жёсткое крепление к столбу или забору. При этом металлическая рейка должна двигаться параллельно плоскости ворот и выдвигаться в их сторону.
Механизм подъёмника требует доработки: установки удлинённой металлической тяги для рейки или коленного рычага для зубчатого колеса. Соединения тяги с приводом и воротами, а также двух частей коленного рычага должны быть выполнены в виде вилочного шарнира, по примеру дверного доводчика.
Вы можете обеспечить хорошую подвижность и отсутствие люфта, если одну сторону соединения выполните в виде двух сложенных пластин, зазор между которыми равен их толщине. В этот зазор войдёт пластина второй части шарнира. Оба элемента соединяются пальцем или болтом с самоконтрящейся гайкой.
Основная трудность в применении стеклоподъёмников — найти максимально выгодное положение привода, шарнира и места крепления тяги к воротам. Уверенно сделать это можно экспериментальным путём, сперва выставив ворота в открытом положении и, медленно их закрывая, следить за поведением приводной конструкции. Не забывайте, что после установки механизм нуждается в защитном кожухе.
Выбор деталей для механизма отката
Детали для откатного механизма ворот
Для сдвижных ворот потребуется:
- Швеллер – служит направляющей для рельсовых моделей.
- Профиль – П-образная конструкция, которую ставят на нижний край полотна и вставляют в нее ролики.
- Роликовые опоры – пластины, на которые монтируют подшипники.
- Каретки – собственно роликовый механизм. Он воспринимает всю нагрузку от веса створки и при ее смещении.
- Поддерживающие – ролики бокового качения. Они крепятся на опорные столбы и предназначены для уменьшения колебаний.
- Уловители – фиксируют полотно в крайних положениях и не дают створке выкатиться из направляющей.
- Накатной ролик – вторая деталь фиксатора. Он как бы накатывается на уловитель и останавливает движение.
Как выбрать комплектующие
Ролики должны соответствовать весу ворот
Ролики для откатных ворот своими руками или покупные должны удовлетворять ряд требований:
Роликовый механизм выбирают по весу конструкции. В противном случае он быстро выйдет из строя.
Рекомендуемое количество – 5, один из которых поперечный – предотвращает раскачивание полотна. 4 колесика распределяют нагрузку. Даже если установить на створку 8 роликов, опираться она будет только на 4
Важно правильно подобрать количество, а не размер.
Важно подобрать поддерживающие кронштейны с удобным креплением и возможностью регулировки. В этом случае их эффективность не зависит от расстояния между опорами.
Накатной ролик должен быть металлическим
Пластиковый слишком легко и быстро изнашивается.
Несущую балку тоже выбирают по весу. Если масса ворот меньше 800 кг, берут балку со стенками толщиной в 4 мм. Если вес больше – в 5–6 мм.
Электропривод подбирают по мощности.
Особенности конструкции
Значительное место в откатных конструкциях занимает фундамент. Необходимо строго соблюдать пошаговую инструкцию по монтажу, чтобы добиться требуемого результата. Роликовый механизм нужно обязательно устанавливать на основание. Створка своим весом будет оказывать на него давление, поэтому необходимо делать устройство как можно прочнее.
Подставки тележки двигаются по направляющей балке. Их верхняя часть размещается снизу ворот. Это необходимо для легкого движения полотна. Нередко современные ворота оснащают автоматическим приводом, что значительно упрощает процедуру открытия и закрытия.
В этом видео вы узнаете, как сделать подобные ролики:
Это интересно: обслуживание откатных ворот.
Как сделать ворота для гаража
Для самостоятельного изготовления понадобится набор инструментов и навыки по сбору механизмов на электроприводе. Процесс создания не отличается сложностью. Современные подъемные конструкции можно разделить на два вида: секционную и поворотную.
В состав секционного вида входит несколько панелей, которые соединяются при помощи подвижного крепления.
Движение подъемного механизма приводит к тому, что панели передвигаются под потолок. Основной особенностью этой конструкции является ее компактность. Но изготовить ее в домашних условиях очень проблематично, так как панели соединяются только при помощи специальной техники.
Как сделать подъемно-поворотный тип конструкции:
- Заняться составлением чертежа и схемой сборки.
- Собрать раму.
- Настроить натяжение пружинных механизмов.
- Разместить направляющие профиля.
Перед началом сборки необходимо определить площадь рабочей поверхности. Проем нужно замерить и выровнять – здесь очень важна геометрическая правильность. Качественно проведенные замеры поспособствуют быстрой сборке и монтажу конструкции.
Конструкция механизма ворот в общем виде
Самодельный привод для откатных ворот Откатные полотна работают на роликах или рельсах, обе модели различают по методу технического обустройства. Для передвижения откатной створки освобождают полосу вдоль ограды, рельеф в этом месте должен быть ровным. При возвышенностях механизм испытывает дополнительные усилия, выходит из строя.
Автоматическое устройство открывания включает систему несущих прогонов и шарниров, механизмы бывают стационарные и на передвигающихся колесах. Эффективность обеспечивают два роликовых устройства, которые движутся вдоль балки определенного сечения. Система с передвигающимися роликами относится к бюджетным вариантам, но требует установки фундамента под направляющий рельс и применения системы подшипников.
Конструкции с консолью не имеют второго рельса, створку навешивают на выдвижную балку. При открывании полотно отстоит от поверхности земли на 10 см, что позволяет осуществлять беспрепятственное движение. На консольном прогоне ставят зубчатую рейку с торцевыми элементами для регулировки открывания воротного полотна.
Концевые аксессуары исключают случайный удар створки по проходящему человеку или проезжающему авто в проходе. Калитку часто совмещают с полотном, и также снабжают автоматикой. При отсутствии электричества есть возможность разблокировки системы для ручного открывания створки ворот.
