Как сделать лестницу своими руками из металла

Выбор оптимального решения

Если необходима лестница на второй этаж – оптимальным решением будет лестница на металлическом каркасе в два марша по 10 ступеней с забежными ступенями между маршами. Забежные ступени сэкономят место и придадут лестнице легкости. Такие лестницы устанавливают в углу, позволяя полезно использовать место под маршами.

Для такой лестницы обязательны перила. Общее правило следующее: если ступеней больше трех – перила необходимы.

Высота перил должна быть 90 сантиметров, а ширина ступени – 80 см. Это стандартные и проверенные временем параметры.

Что касается несущей конструкции, существует два вида маршевых лестниц – на косоурах (ступени укладываются поверх балки) и на тетивах (с внутренней стороны специальные пазы для ступеней).

Нужно еще определиться с типом ступеней. Лестница с подступенниками выглядит массивнее и лучше впишется в классический интерьер.

Открытая лестница будет выглядеть легче и изящнее, особенно если ступени будут из стекла или фанеры.

Есть много вариантов лестниц с оригинальной конструкцией, но чтобы сделать лестницу своими руками, вполне можно остановиться на простом варианте, тем более, что простые конструкции довольно красивые и комфортные при использовании.

Особенности сборных и монолитных ЖБ конструкций

Сборные конструкции используются в строениях, имеющих поперечные несущие стены, так как ЖБ конструкции своими торцами, а также консольными выступами должны опираться на несущие стены помещения дома, которое называется лестничной клеткой.

При наличии достаточного места и оборудования для поднятия грузов (кранового оборудования) оптимальным решением будет монолитная железобетонная лестница или ступени в виде крупных элементов из железобетона. В этом случае значительно ускоряется монтирование конструкции.


Подсветка ступеней лестницы: виды и области использования

Для частных домов и коттеджей застройщики чаще всего отдают предпочтение:

  • стандартным (типовым) лестницам из железобетона, имеющим уклон маршей 1 к 2;
  • более крутым секциям, которые занимают значительно меньше места. Уклон таких элементов составляет 1 к 1,75 (1,50).

Изготовление железобетонных лестниц производится на заводах железобетонных изделий. Для обеспечения безопасности и контроля качества при изготовлении и монтаже ЖБ архитектурных элементов, предусмотрен ГОСТ на железобетонные лестничные ступени.


Основные элементы конструкции

Все сборные, а также железобетонные монолитные лестницы еще до начала работ по строительству дома должны быть отражены в проекте поэтажного плана.

В проектной документации для монтажа ступенек обязательно указываются:

  • необходимые высотные отметки;
  • горизонтальные (вертикальные) размеры;
  • все монтажные зазоры;
  • размеры железобетонных ступень для лестниц.


Чертеж лестничной клетки с заданными размерами

Лестничные марши

Марши ступенек изготавливаются в нескольких вариантах:

  • плоские (ЛМ), не имеющие фризовых ступеней. Такие ступенчатые пролеты изготавливаются на плоской армированной плите;
  • ребристые (ЛМФ) с фризовыми ступенями. В этом варианте ступени изготовлены на двух железобетонных армированных балках, которые называются косоурами;
  • ребристые (ЛМП), имеющие одну верхнюю полуплощадку или две полуплощадки.

Плоские и ребристые пролеты являются представителями цельных конструкций из железобетона. Ступени в них отливаются совместно с плитой (косоурами).

Ребристые ЛМП марши представляют собой более крупные ЖБ элементы.

В одной такой конструкции содержатся:

  • ступеньки;
  • косоуры;
  • одна или две полуплощадки для ступеней.


ЖБ марши и площадки

Опоры для ЖБ ступеней

Для каждого стандартного пролета ступеней заводами ЖБИ производятся также железобетонные лестничные площадки:

  • плоские 1ЛП – предназначенные для плоских маршей ЛМ;
  • ребристые 2ЛП – используются с маршами ЛМ;
  • ребристые ЛПФ, которые предназначены для использования с маршами ЛМФ;
  • ребристые ЛПП для маршей ЛМП.

Все секции ступенек, опоры и марши изготавливаются заводами, как с правым, так и с левым исполнением, а также с подъемом за или против часовой стрелки.

Металлические косоуры


Фото ступенек на металлических косоурах Лестница с железобетонными ступенями по металлическим косоурам является оптимальным вариантом для зданий, в которых нет возможности применить крупноразмерные ЖБ конструкции, а также в зданиях с нестандартными размерами, строящихся по специальным проектам. В основном их используют внутри вестибюлей, в качестве наружных входов, цокольных маршей и т.д.

Такие лестницы могут быть с фризовыми ступенями или без них. Фризовые придают лестничным опорам прямоугольную форму, а верхняя и нижняя ступеньки становятся частью площадки. Цена такой лестницы немного выше стандартной.

Особенности сооружения

Металлические лестницы с деревянными ступеньками изготавливаются при наличии такого оборудования, как:

  • Сварочный аппарат;
  • Болгарка;
  • Механическая пила;
  • Струбцины;
  • Электрическая дрель;
  • Набор сверл;
  • Циркулярная пила;
  • Наждачный круг;
  • Саморезы.

Металлическая лестница с деревянными ступенями своими руками собирается по заранее разработанному проекту и рабочим чертежам конструкции. В этой документации выполнены расчеты количества материалов для сборки конструкции: металлопроката, арматурной стали; расходы дополнительных материалов: количество электродов, составов для защитного покрытия металлических и деревянных поверхностей.

Компактный аппарат для электродуговой сварки позволяет выполнять прочные сварные швы, что превращает каркас сооружения в монолитную прочную конструкцию.

Сборка каркаса простой конструкции

Для сооружения простейшего металлического каркаса используются швеллера номерами 8 или 10, поставленные на ребро.

Инструкция проведения работ:

  • По размерам чертежа изготавливаются два косоура из швеллеров;
  • Из арматуры собираются кобылки — опорные приспособления, которые крепятся на косоуры;
  • К кобылке, к той ее части, на которую непосредственно «ложится» ступенька, привариваются кронштейны для ее крепления;
  • Выполняется разметка косоуров для установки кобылок;
  • Кобылки привариваются на швеллера по намеченным местам;
  • Для сооружения лестницы стандартной ширины до 1 метра изготавливается два косоура или две тетивы. Для более широкой конструкции понадобится три и более балки;
  • Все составляющие металлического каркаса собираются электродуговой сваркой;
  • Готовая конструкция обрабатывается грунтом и покрывается защищающим ее от коррозии составом.
  • Опорные элементы для установки на них ступенек можно изготовить сварные из швеллера, металлических уголков, приваренных к косоурам.

Более сложным вариантом является изготовление металлического каркаса лестниц из листовой стали большой толщины с пилообразной тетивой. Это необходимо делать очень тщательно, точно соблюдая все размеры.

Обшивка ступенек деревом

Собирая металлические лестницы с деревянными ступенями, необходимо, прежде всего, оценить вероятность установки дополнительных крепежных деталей для крепления ступенек. Это могут быть пластина или рамка.

При использовании уголков, лестница металлическая с деревянными ступеньками собирается очень просто: дерево крепится винтами непосредственно на уголки. С обратной стороны, в них предварительно должны быть просверлены отверстия.

Косоур поворотной лестницы – осталось установить ступени

Винтовые лестницы металлические с деревянными ступенями собираются сложнее. В этом случае на центральную опору крепятся платформы для размещения на них деревянных полотен, которые фиксируются в нескольких местах болтами. Чтобы внешний вид ступенек с лицевой стороны не был испорчен, они фиксируются с обратной стороны.

При изготовлении платформы в виде рамки, сваренной из уголков, под все элементы подкладывается доска требуемого размера и укладывается с малым зазором, что позволит при изменении объема, древесине не разрушаться.

Платформы под забежные ступени в виде рамок

Если крепление деревянных ступеней к металлической лестнице выполняется на больцах, необходимо:

  • Обеспечить прочное крепление элементов лестницы к стене;
  • Такая лестница металлическая с деревянными ступенями своими руками может использоваться лишь при наличии рядом несущей бетонной стены, или стены из полнотелого красного кирпича. Хлипкие перегородки не смогут выдержать нагрузки, оказываемой на них;
  • Положение ступенек определяется на этапе проектирования;
  • В стену монтируются кронштейны, с помощью которых фиксируются все детали;
  • Ступеньки между собой соединяются больцами по внешнему краю. Для этого сбоку оставляется небольшой отступ, просверливается нужное отверстие. На подготовленный участок насаживаются больца и фиксируются винтами.

Как правильно и быстро изготавливаются лестницы с деревянными ступенями с металлическим каркасом, во всех подробностях показывает видео в этой статье.

Изготовление лестницы с металлическим каркасом и деревянными ступенями – это не слишком сложный процесс. Хотя – для кого как.

В любом случае, прежде, чем изготавливать ее в жилом помещении, стоит предварительно соорудить пробную конструкцию — например, в погреб. А после приобретения некоторого опыта, можно смело изготавливать более сложную модель.

Почему именно профиль и какой лучше выбрать

Изготовление лестниц из профилированной трубы, как показала практика, оказалась очень удачной идеей. Но пока мастера пришли к такому решению, им пришлось экспериментировать с другими материалами.

Конструкция выполнялось из швеллера и металлического уголка. Только после определенного срока эксплуатации она деформировалась под влиянием нагрузки. В итоге со временем нашлась альтернативная замена – профильная труба.

На вопрос, из какой профильной трубы сделать лестницу, следует ответить так. Толстостенный профиль брать для работы не рекомендуется

Особенно, это важно, если нужно сделать легкую конструкцию. Такой лестничный вариант выходит надежным, но будет отличаться большой тяжестью

Только в такой ситуации можно снять дополнительное вибрирование при нагрузках. Например, для подъемной внутренней постройки на чердак не стоит брать трубы с большим сечением. А для внешнего хода на чердак вполне подойдет приставное устройство. Так же чтобы уменьшить массу конструкции для чердака можно использовать деревянные вставки.

Конструкция, выполненная из профильной трубы, сделанная своими руками, выделяется большим рядом преимуществ, это:

  • возможность сделать любой тип лестничного подъема с различными углами поворота;
  • профиль приемлет различные комбинации с другими материалами;
  • длительное время использования конструкции;
  • скорость сборки, на длительность которой не влияет уровень сложности каркаса;
  • крепиться такая лестница в доме может на любом этапе строительных работ;
  • доступная цена;
  • возможность делать все своими силами.

Особенности комбинирования изделия

В процессе создания деревянной отделки на металлической конструкции человеку придётся использовать не только свои навыки мастерства и знания, но и проявить высокохудожественный вкус. Именно такой способ решения задачи считается наилучшим вариантом для того, чтобы лестница вписалась в интерьер помещения. Это связано с тем, что именно этот материал, помимо прочности, обладает ещё одним преимуществом, а именно гибкостью при обработке.

Таким образом, у мастера будет возможность придать конструкции практически любую требуемую форму. Ещё не стоит забывать, что при помощи отделки металлической лестницы деревом будет решена проблема, связанная с повышенной травмоопасностью.

Сама обшивка может быть или частичной, или полной. В зависимости от принятого мастером решения, основа для ступенек зафиксируется либо на крокусы, либо на тетивы. Касательно особенностей, которые характеризуют отличия такой конструкции, они будут следующими:

  1. Цены на комбинированные модели будут выше, если сравнивать с изделиями исключительно из дерева.
  2. Прочность. Обычно достигается не только при помощи использования металлического каркаса, но и посредством правильного применения древесины. Для этого конструкция отделывается тонкими досками для того, чтобы снизить давление на основную часть.
  3. Каждый деревянный элемент легко заменяется на новый. Если в дом заезжает другой хозяин, которому не по душе данная конструкция, он сможет изменить её внешний вид с помощью иной породы дерева.
  4. Чтобы избавиться от скрипа досок при движении человека, их необходимо располагать таким образом, чтобы между изделиями не возникал контакт. А каждая доска при этом должна располагаться на жесткой опоре.
  5. Качество монтажа. Что касается металлического каркаса, его лучше утверждать ещё в процессе проведения основного ремонта. А отделку в дальнейшем лучше производить после того, как будут окончены все черновые работы. В таком случае у мастера будет возможность намного гибче управлять каждым процессом, изменяя и исправляя даже самые незначительные погрешности.

В этом видео вы подробнее узнаете об отделки лестницы:

Обшивка лестниц. Советы и рекомендации

Выполнить обшивку лестничной конструкции своими руками совершенно несложно, однако рекомендуется продумать стиль и возможный вариант еще на этапе проектирования лестницы, для того чтобы заранее учесть все конструктивные особенности.

Проект металлической лестницы

Для того чтобы отделка продержалась, как можно дольше, необходимо правильно подобрать крепеж для конструкции:

Проводить монтаж выбранного материала к лестничной конструкции можно двумя основными способами:

  1. Непосредственно на каркас лестницы.Используя специальные металлические шпильки.

Немаловажно при отделочных работах грамотно подготовить поверхность, на которую будет укладываться материал:

  1. Металлическую основу каркаса необходимо очистить от пыли и грязи.Зачистить и обязательно обезжирить.Для усиления звукоизоляционных свойств и для большего комфорта положить подложку или войлок на поверхность.ВойлокУстранить любые перекосы конструкции.

Виды металлического каркаса по способу сборки


Для крепления деревянных ступеней к каркасу понадобятся металлические болты Существует множество видов металлических каркасов лестниц. Они могут представлять собой монолитные элементы из косоуров или кобылок, подвесные системы с использованием больцев или специализированные модульные конструкции. Наиболее распространенными считаются монолитные и модульные системы.

Монолитные

Использование монолитных косоуров является традиционным методом создания металлической основы любой лестницы. Можно установить один или пару косоуров. Второй вариант более предпочтителен. Поскольку предусматривает две одинаковые опоры для будущих ступеней.

При использовании одного косоура вторую сторону ступени необходимо закреплять непосредственно в стене, что может создать некоторые неудобства. Обычно в досках просверливаются отверстия, через которые осуществляется монтаж на каркас.

Иногда целесообразно использовать систему из одного стандартного и одного бокового косоура, прижатого к стене. Роль такого косоура может выполнять уголок. В данном случае логичнее использовать в качестве крепления особые шпильки, на которые насаживается доска.

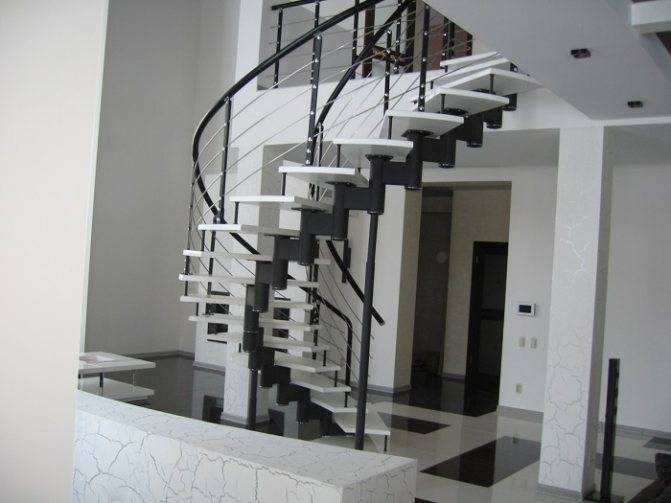

Модульные


Сварной металлический каркас для ступеней Модульные лестницы не так давно появились на рынке, однако уже успели завоевать популярность за счет простоты использования и удобства сборки конструкции любых размеров. Обычно комплект деталей создается на заводах, а непосредственно на месте монтажа только собирается.

Стандартный комплект включает следующие детали:

  • базовые модули;
  • напольные;
  • промежуточные.

Средние или промежуточные модули могут создаваться по индивидуальному заказу с различной высотой и шириной ступеней. Базовые элементы начинают и завершают лестницу.

Металлические винтовые лестницы на второй этаж

Междуэтажные винтовые лестницы из металла делаются
аналогичным образом. Отличие в более сложном расчете материала и изготовлении
заготовок каркаса.

Удобным способом изготовить металлические винтовые лестницы
является использование модульного косоура. Для того чтобы его изготовить нужно
подготовить трубу для центральной опоры. И трубу такой же длины, но большую в
диаметре для установки ступеней. Широкую трубу нарезают в заготовки. Длина
заготовки равна высоте ступени. В идеале, заготовки должны нанизаться на трубу
без перекосов и люфтов.

Примечание. Если гильза садится не плотно, можно сделать под
нее уплотнитель из прутка подходящего диаметра. При этом в процессе
изготовления пруток нужно обматывать вокруг основной трубы, а не укладывать по
внутренней стене гильзы.

Затем делаются треугольные заготовки под ступени. Винтовая
железная лестница всегда имеет ступени треугольной формы.

Далее заготовка приваривается к гильзе. Место шва
зачищается.

Однако здесь все зависит от предпочтения заказчика.

Далее каркас лестницы обезжиривается, вскрывается
растворителем ржавчины, грунтуется и окрашивается.

В итоге может получится такая конструкция.

Или, если не усиливать конструкцию дополнительными
элементами, вот такая винтовая лестница из металла своими руками.

Разнообразие отделочных материалов

Обшивка лестницы бывает полной или частичной. Она во многом зависит от стиля оформления помещения.

Древесина

Лестница из дерева хорошо держит тепло, поэтому ее не нужно накрывать дорожкой

Натуральная древесина – один из самых популярных материалов. С ее помощью отделывают ступени, ограждение. В этом случае конструкция выглядит монолитной. Для облицовки применяют дуб, бук, а также экзотические породы дерева. Бюджетный вариант предполагает использование хвойных материалов. Это могут быть доски или вагонка.

Отделку дополнительно можно украсить тонирующими составами. Достоинством облицовки из дерева является экологическая чистота, роскошный внешний вид, простота монтажа и ремонта, долговечность. Если обшить конструкцию натуральным материалом не получится, можно воспользоваться панелями МДФ.

Натуральный камень

Отделка из натурального камня требует прочного основания

Отделку ступеней лестницы из бетона часто осуществляют натуральным камнем: мрамором, гранитом, песчаником, базальтовой плиткой. Этот материал отличается долговечностью, декоративностью. Отделка смотрится дорого. Использовать ее можно не только внутри помещения. Лучше всего ее применять на широких конструкциях, которые установлены в больших помещениях.

Преимуществом камня является огнеупорность, широкий выбор оттенков и текстур. К минусам облицовки относится плохая звукоизоляция (шаги вызывают звонкий шум), высокая стоимость. Часто для проведения работ требуется привлекать специалистов.

Ступени с такой отделкой остаются холодными.

Ковролин

Ковролин не скользит, его можно мыть, не снимая

Ковролин используют, если в доме есть дети или пожилые люди. Этот материал делает ступеньки менее скользкими и шумными. Укладывать отделку можно сразу. Для фиксации используют деревянные или пластиковые плинтусы или стержни из латуни. Чтобы увеличить срок эксплуатации материала, под него настилают войлок.

Ковролин прочный, устойчивый к воздействию влаги и истиранию. Облицовку лестницы можно осуществить самостоятельно. Преимущество ковролина в том, что по ступеням будет приятно ходить даже босиком, так как изделие мягкое и теплое. Он подходит для деревянных и бетонных лестниц.

Ламинат

Для отделки лестницы ламинат покупают повышенной прочности

Выбор ламината в качестве отделочного материала зависит от конструктивных особенностей сооружения. Лучше всего такая облицовка подходит для деревянных лестниц. Они приобретают очень аккуратный и красивый вид. Так как конструкция ежедневно подвергается механической нагрузке, необходимо выбрать ламинат повышенной прочности с противоскользящим покрытием. Перед укладкой ламелей основание требует выравнивания и гидроизоляции.

Преимуществом материала является многообразие оттенков, возможность подбора необходимого размера элементов, простота монтажа. Осуществить его можно самостоятельно. Ламинат способен имитировать другие природные облицовочные материалы.

Краска

Металлические или бетонные лестницы можно отделать при помощи краски. Если конструкция ведет в погреб, подвал или помещение бытового предназначения, лучше использовать состав с водоотталкивающими свойствами. Достоинством краски является хорошая декоративная способность, широкий выбор оттенков.

Виды лестниц

Рассматривая различные конструкции лестниц, обустраиваемых в домах и коттеджах, можно выделить несколько основных типов:

маршевые с применением тетивы;

винтовые;

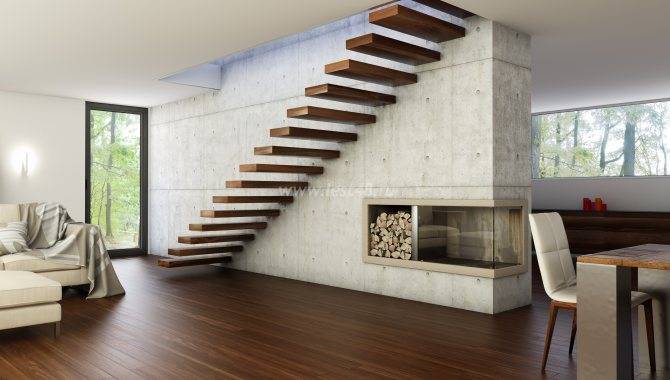

больцевые.

Для сооружения маршевых и винтовых лестниц в последнее время применяют металлические конструкции различного типа. Металл наиболее подходит для сооружения лестниц в небольших домах. Металлические конструкции прочные и долговечные, при правильном монтаже деревянных деталей, они со временем не расшатываются и не издают скрип. По себестоимости лестницы на металлическом каркасе более экономичны и в зависимости от применяемого вида дерева для ступеней, могут органично вписываться в любой интерьер.

Виды ступеней и их состав

Ступени – это часть лестничного марша.

Их горизонтальная, верхняя часть называется проступью и служит, чтобы на неё ставили ногу. А вертикальная часть ступени называется подступенком.

Ступени бывают нескольких видов. От типа лестницы, выбирают и разные виды ступеней.

Тип лестницы:

Открытая.

Такая конструкция лестницы, не имеет подступенки

Такая конструкция создаёт ощущение воздушности и лестницы.

Закрытая.

Такая конструкция лестницы имеет подступенки.

Такая конструкция предполагает закрытые по высоте ступени.

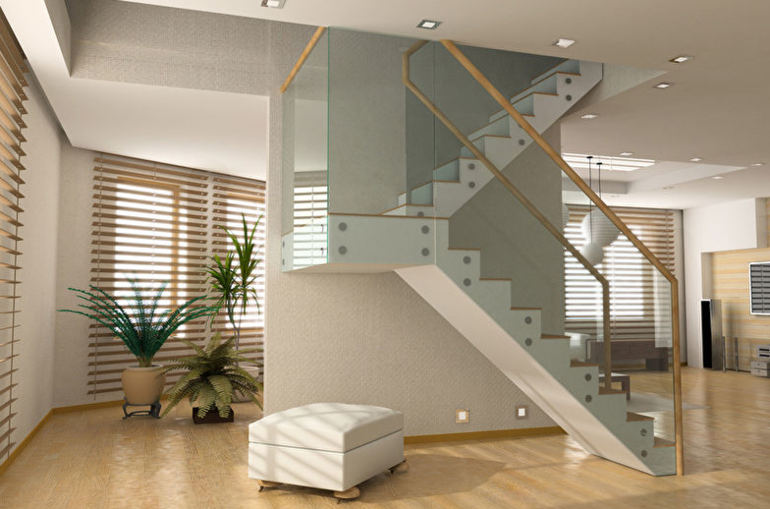

  • Прямая лестница. Такой вид лестницы имеет самую простую форму и стандартные ступени.
  • Забежная лестница.Ступени имеют неравномерный размер поступи.

Радиальная.Такой вид лестницы имеет ступени круглой формы, они увеличиваются по длине, относительно центральной оси.

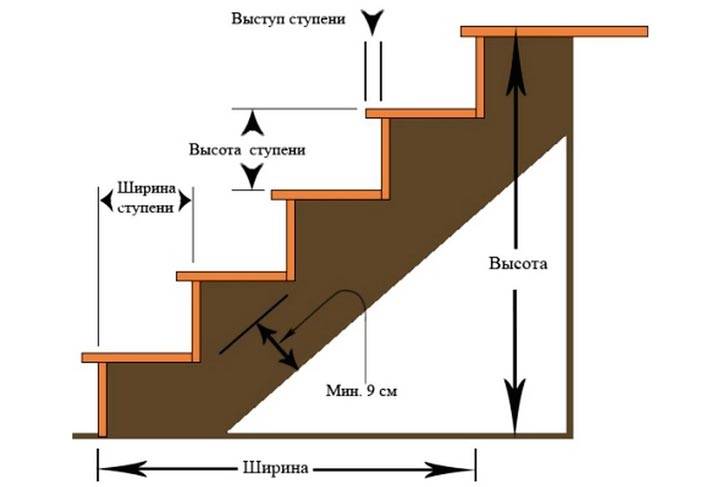

Расчёт ступеней

Перед строительством ступеней для деревянного крыльца своими руками нужно правильно сделать расчёт конструкции лестницы.

Чтобы ступенями лестницы было удобно пользоваться необходимо, определить следующие параметры:

  1. глубину;
  2. длину;
  3. высоту;
  4. материал покрытия.

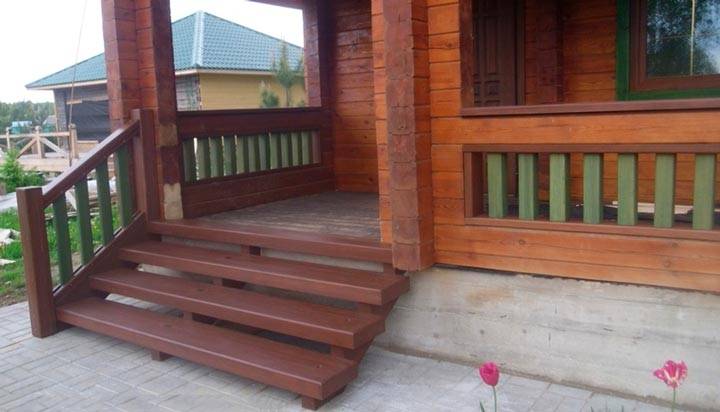

Перед началом строительства ступеней для крыльца необходимо определить вид дерева, из какого они будут.

Конструкции крыльца могут быть разными и иметь разное число ступеней, а также иметь различие в других параметрах.

Для их расчёта нужно:

Для начала узнать высоту изделия, то есть определить расстояние от уровня земли до верхней части крыльца;

После того как определили высоту крыльца, определяют угол наклона лестничного марша. Чтобы конструкция была безопасной необходимо следовать ГОСТу 8717-84. Самый подходящий угол наклона лестницы для крыльца это 30 — 45 градусов;

Затем необходимо определить высоту и ширину ступеней крыльца. Эта величина равна сумме размера высоты подступенка и толщины доски. Оптимальным вариантом считается подступенок высотой 150 мм, а проступи должны быть от 270 до 350 мм глубиной;

Какое количество проступей должно быть, рассчитывается так: высоту лестницы делят на высоту подступенка.

Чтобы определить ширину ступеней для крыльца из дерева, нужно учесть количество человек, которые смогут пройти в одно время в разные стороны. Для передвижения одного человека ширина лестничного марша должна быть от 800 до 1000 миллиметров. Для того чтобы передвижение по лестнице было комфортным, лучше всего ширину лестницы увеличить до 1,2 метра.

Форма ступеней

Перед тем как построить ступени к крыльцу из дерева необходимо обратить внимание на выбор их формы. Ступени бывают

Ступени бывают

  • Прямые с прямоугольными проступями, их монтаж производят различными способами. Такие ступени являются самыми простыми в конструкции при производстве;
  • Круглые. Их отличительной чертой является их радиальная направленность;
  • Полукруглые;
  • Трапециевидные. Такие ступени имеют стороны разной глубины, по этой причине конструкция имеет форму трапеции. Данные ступени подходят для сооружения винтовых или поворотных лестниц.

Тип каркаса

Определившись с видом и формой лестницы, переходим к этапу выбора конструкции, на которой данная лестница будет построена. Для каждого вида лестницы различают следующие каркасы:

  1. На косоуре.
  2. На тетиве.
  3. На больцах.
  4. Консольная.
  5. Модульная (сборная).

Разберем каждый из этих каркасов для каждого вида лестницы.

Косоур.

Представляет собой несущую конструкцию, на которой с определенным шагом предусмотрены полочки для ступеней. Такие каркасы, в свою очередь, классифицируются по месту расположения косоура:

Два и более косоуров на ширине марша.

Один центральный косоур.


Тетива. Лестницы с металлическим каркасом на тетиве во многом схожи с конструкциями на косоуре. Различие заключается в способе крепления ступеней. Если на косоуре ступени укладываются на каркас как на полочки, то в конструкции на тетиве ступени фиксируются на внутреннем торце несущей балки. Форма тетивы может даже выглядеть сбоку как косоур. В остальном этот каркас так же классифицируется по расположению тетивы. Ниже представлены варианты лестниц с расположением тетивы с двух сторон марша.


На больцах.

В данном случае металлический каркас лестницы также выполняет функцию перил. Осуществляется жесткое крепление конструкции перил между первым и вторым этажами. Крепление ступеней осуществляется с одной стороны на балясинах к перилам. С другой стороны возможны варианты:

Крепление к стене. Данное крепление возможно при условии, если стены построены из крепкого материала, способного выдержать данную нагрузку. В случае с винтовой лестницей крепление идет к центральному столбу.

Крепление на косоуре.

На тетиве.

Винтовая лестница на больцах с размещением несущих перил с обеих сторон.


Консольная. Наверное, самый необычный каркас лестницы. Принцип заключается в том, что крепление ступеней осуществляется с одной стороны, в результате чего создается ощущение легкости лестницы.


Различают три варианта крепления ступеней такой лестницы:

  1. На этапе строительства стены, вдоль которой расположена лестница, необходимо заложить ступени таким образом, чтобы 1/3 ступени находилась в стене.
  2. Второй вариант рассматривается в том случае, если стена делается из недостаточно прочного материала или толщина этой стены не позволяет вмуровать в нее 1/3 ступени. В таком случае монтаж осуществляется при помощи тетивы, расположенной с одной стороны ступеней. После этого тетива может быть замурована в стену.
  3. Крепление при помощи металлических кронштейнов. Такой способ применим также при условии, что стены сделаны из достаточно крепкого материала.


Консольная винтовая лестница как таковая может быть выполнена только в круглых помещениях (башни), принцип крепления аналогичный.

Модульная (сборная).

Сборный каркас лестницы формируется при помощи отдельных блоков, которые собираются в необходимую форму. Такого рода каркас требует регулярного внимания по той причине, что все соединения не сварные, это со временем может привезти к появлению люфта в соединениях. Ремонт такой конструкции намного легче своих аналогов, при износе или повреждении меняется отдельный блок каркаса.

Изготовление лестницы

Рассмотреть основные принципы создания металлических лестниц можно на примере простейшей конструкции — прямой, сварной, на косоурах. Работа выполняется в три этапа: сварка каркаса, прикрепление ступеней и изготовление ограждения.

Создание каркаса

Несущими балками станут швеллеры, поставленные на ребро. К ним будут приварены уголки из арматуры (вместо нее можно использовать обрезки труб или другой прочный металл) и пластины, которые станут основанием для проступей.

Результат сварочных работ.

Работа выполняется следующим образом:

  1. Швеллеры приставляются к перекрытию и обрезаются под определенным углом. К полу при помощи анкеров присоединяются стальные пластины. К ним привариваются швеллеры. Сверху они таким же образом прикрепляются к перекрытию.
  2. Арматура нарезается при помощи болгарки на отрезки, соответствующие высоте ступеней с вычетом толщины стали, из которой будут сделаны проступи.
  3. Опоры для проступей из арматуры соединяются со швеллерами пластинами, к которым будут прикрепляться проступи.
  4. Швеллеры соединяются друг с другом поперечными балками из арматуры.

Обшивка ступеней

Создание проступей заключается в следующем:

  1. В опорных пластинах просверливаются отверстия для крепежа.
  2. Из рифленой стали нарезаются пластины с площадью, соответствующей проектной площади проступей.
  3. В пластинах просверливаются такие же отверстия.
  4. Детали конструкции соединяются друг с другом.

Фото: межэтажная лестница

Крепеж устанавливается с шагом около 15 см. Если ступени обшиваются металлом, подступенки, как правило, не делаются. Если же лестница отделывается деревом, их тоже можно сделать.

Создание ограждения

Наружные перила могут иметь любой вид. В простом варианте они состоят из следующих элементов:

  • две опоры из швеллера — у начала лестницы и на втором этаже;
  • ряд балясин из стальных уголков с шагом 15 см;
  • поручни из таких же уголков.

Опоры прикрепляются к тем же пластинам, к которым приварены несущие балки лестницы. Они должны иметь высоту около 90 см. Между ними устанавливаются балясины — их можно либо приварить к тетивам, либо закрепить на ступенях. Для того, чтобы ограждение получилось ровным, между опорами можно натянуть бечевку в качестве ориентира. В заключение к балясинам привариваются перила.

Фото: уличные перила для железобетонных лестниц

Как и каркас, ступени и ограждение следует защитить антикоррозийным средством. После этого всю конструкцию можно покрасить.

Детальная подготовка

  1. Первым делом надо сделать замер элементов лестницы из металлического каркаса, что вы планируете обшить. Производить работы следует предельно внимательно, чтобы исключить возможности щелей, а также – чересчур плотных креплений. Все это обычно приводит к деформации конструкции.
  2. Полученные замеры переводим на заготовки для обшивки.
  3. По разметкам осуществляем нарезку всех деревянных элементов.
  1. При обработке элементов немного скругляем углы, что расположены «с лица» конструкции, что обеспечивает наиболее удобное дальнейшее функционирование, снижает риски выхода из строя отделки и повышает безопасность использования лестницы.
  2. После того, как подготовим ступени, переходим к перилам с балясинами, в случае, когда проектом предусмотрена такая обшивка. Выпиливая перила, сперва определяемся с их длиной, а затем уже – корректируем их формы.

Элементы лестницы

Проектирование и расчеты

Первый этап — определение типа конструкции и параметров будущего сооружения. Главные из них — количество маршей, высота самой лестницы, пролетов и ее ступеней, их ширина, размеры лестничной площадки, проема под лестницу.

  1. Сначала замеряют высоту лестницы — расстояние по вертикали между чистовыми полами первого и второго этажа. Потом рассчитывают то расстояние по горизонтали, которое будет занимать площадка.
  2. Затем измеряют дистанцию между началом и концом пролета по горизонтали, отнимают от него длину площадки. Для определения длины каждого участка-марша используют правило нахождения гипотенузы треугольника. Ее квадрат равен сумме квадратов катетов.
  3. Учитывая глубину и высоту ступенек, высчитывают их количество. Например, для одного пролета, имеющего длину 4720 мм, их получается около 14 штук. Если между ними планируют сделать площадку, то от этой цифры отнимают длину площадки. Результат вычитания делят на глубину ступеней, получая два марша с одинаковым (или разным) количеством ступеней.

Чаще пролеты двухмаршевой лестницы делают разных размеров: нижний марш занимают одну треть ее длины, верхний — 2/3. Проще всего не считать самостоятельно, а сделать все замеры, вычислить площадь конструкции, а затем найти онлайн сервис, который специализируется на расчетах лестниц. На следующем рисунке можно увидеть пример работы калькулятора для проема 2700х3000 мм:

После получения чертежа покупают материалы и крепеж. Чтобы в работе не было непредвиденных пауз из нехватки чего-либо, все покупают с небольшим запасом (5 или 10%).

Расчет лестницы из металла

Главный результат работы данного калькулятора:

  1. Информация, необходимая для изготовления тетив и опор
  2. Информация, необходимая для изготовления ступеней

Согласно этой информации, изготавливаются детали, из которых собирается конструкция, а также выполняется расчет каркаса железной лестницы.

Все остальные чертежи показывают конечный вид конструкции: после состыковки тетив, опор и ступеней друг с другом.

Особенностью данного калькулятора является реализация двух функций:

  1. Оценка удобства лестницы;
  2. Корректировка конструкции лестницы.

Оценка удобства лестницы осуществляется по трём критериям:

  1. Соответствие конструкции средней длине шага. В соответствии с этим критерием, сумма глубины ступени и двух высот должна равняться средней длине шага. Средняя длина шага человека — 63 см.
  2. Глубина ступени. Комфортная глубина ступеней — от 28 см. При заданной длине проёма, регулировать глубину ступени можно изменением выступа. Расчет ступеней металлической лестницы осуществляется благодаря удобному калькулятору.
  3. Угол наклона лестницы. Оптимальный угол наклон лестницы — от 30° до 40°. При углах наклона от 20° до 30° и от 40° до 45° уровень комфорта перемещения между этажами существенно снижается. Углы наклона, выходящие за указанные выше пределы, могут существенно повлиять на скорость перемещения между этажами и уровень безопасности лестницы, а также количество металла, используемого в работе.

По результатам оценки конкретной конструкции выдаётся показатель уровня удобства по каждому из критериев, а лестнице присваивается общий уровень удобства. Калькулятор расчета металлической лестницы онлайн оценивает, соответствует ли лестница общеизвестным критериям удобства, но всегда надо помнить, что Ваша лестница в Вашем доме должна максимально эффективно служить Вашим целям. И если, в соответствии с этими целями, Вам необходимо построить самую нестандартную лестницу в мире, ещё и своими руками — дерзайте.

Если есть необходимость улучшить конструкцию лестницы, калькулятор выдает совет, как это сделать:

  1. Уменьшить/увеличить количество ступеней;
  2. Увеличить выступ ступеней (если глубина ступеней недостаточная для комфортной ходьбы);
  3. Уменьшить/увеличить длину проёма.

После проведения корректировки конструкции, нормируемые параметры станут ближе к идеалу, но, возможно, подобную корректировку придётся проводить ещё несколько раз.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
