Как правильно посчитать расход электрической энергии по электросчетчику

Конструкция счётчиков

Основная классификация электрических счётчиков подразделяет приборы:

  1. на электромеханические (индукционные);
  2. электронные;
  3. гибридные.

Приборы учёта потребляемого электричества

Электромеханические однофазные устройства учёта электроэнергии постепенно выводятся из эксплуатации, но в постройках старого типа они встречаются довольно часто. У индукционных приборов есть преимущества перед современными электронными и гибридными образцами. Основной плюс — более доступная стоимость и простота конструкции. Бытовые стандартные электрические счётчики индукционного типа используются в однофазных переменных сетях. В конструкцию входят:

  • корпус
  • пары обмоток и магнитопроводов (тока и напряжения)
  • диск вращающийся
  • червячный и счётный механизмы
  • постоянный магнит для торможения диска
  • ось.

В магнитном поле двух электромагнитов находится алюминиевый диск. Счётчик работает через подсоединение с приёмниками токовой обмотки последовательно, а с приемниками напряжения — параллельно. При прохождении переменного тока по обмоткам в сердечниках создаются магнитные потоки, пронизывающие диск. Одновременно образуются вихревые токи, которые при взаимодействии с магнитными потоками заставляют диск вращаться. Частота вращения диска учитывается счётным механизмом, а цифры, что находятся на нём, фиксируют расход электроэнергии. С увеличением нагрузки вращающий момент становится больше, и диск начинает двигаться быстрее.

Принцип работы трёхфазного индукционного счётчика аналогичен, но такие приборы задействуют в трёхфазных сетях переменного тока.

Электронные счётчики получили распространение в промышленности и быту благодаря мощному развитию новейших технологий. В таком устройстве аналоговые сигналы с датчиков тока и напряжения преобразуются в цифровой импульс. Он перенаправляется на микроконтроллер. Последний фиксирует объём потребления энергии и выводит его значение на дисплей аппарата. Электронный счётчик состоит:

  • из кожуха;
  • трансформаторов тока и напряжения;
  • преобразователя;
  • микроконтроллера;
  • клеммной колодки.

Работа однофазных и трёхфазных бытовых электрических счётчиков с электронным механизмом схожа, только в трёхфазных производится суммирование величин по каждой фазе. Здесь трансформатор тока подключается в разрыв фазы, а трансформатор напряжения — к фазе и нулю. Микроконтроллер управляет ОЗУ (оперативным запоминающим устройством), а также реле и информационным дисплеем. Через ОЗУ можно контролировать работу счётчика дистанционно. Электронные аппараты хранят рабочую информацию с привязкой ко времени. Показания снимаются с определённой периодичностью, в процессе выясняется:

  • активное и реактивное потребление;
  • значения напряжения и тока;
  • пофазная частота.

Это даёт возможность подсчитывать расход электроэнергии по разным тарифам — в зависимости от времени суток, дней недели или сезона.

Однофазный многотарифный счётчик НЕВА МТ 114 AS E4PC 5(60) А

Однофазный однотарифный счётчик НЕВА 102 1S0 230V 5(40) A

Однофазный однотарифный счётчик НЕВА 103 1S0 230V 5(80) A

Трёхфазный многофункциональный счётчик НЕВА СТ411 541 BPIO22

Гибридные электросчётчики по учёту активной и реактивной энергии обладают электромеханической частью вычислительного устройства и информационным дисплеем цифрового типа.

Инструкция по переходу на двухтарифный счетчик

Когда решение о переходе принято, можно поменять старый электросчетчик на новый прибор.

Для этого соблюдается следующий алгоритм действий:

  1. Подать заявку в региональную энергосбытовую компанию для монтажа двухтарифного счетчика лично, либо через личный кабинет на официальном сайте.
  2. Приобрести подходящий многотарифный счетчик.
  3. Оплатить услуги по замене электросчетчика.
  4. В течение 10 рабочих дней придет сотрудник энергосбытовой компании, который должен снять показания старого счетчика, провести демонтаж, установить новый, запустить в эксплуатацию и опломбировать.
  5. Подписать акт выполненных работ о вводе в эксплуатацию, договор на обслуживание.

Купить электросчетчик можно непосредственно в самой энергосбытовой компании, которые часто предоставляют такую возможность и предлагают двухтарифные счетчики. Самостоятельно демонтировать старый прибор учета, срывать пломбы запрещено и наказуемо штрафом.

Как посчитать электроэнергию по счетчику

Чтобы исключить ошибки, необходимо проводить расчет грамотно.

Где найти информацию о тарифе

Для самостоятельного определения суммы оплаты электроэнергии за текущий период нужно точно знать стоимость услуги. В зависимости от региона РФ, а также дополнительных параметров (вид населенного пункта, наличие определенных электрических приборов и ставок в разное время суток), тариф для населения может существенно отличаться.

Узнать стоимость для конкретной территории можно следующим образом:

  1. Уточнить на сайте или в офисе исполнителя коммунальных услуг. Данные обязательно указываются на стендах в специализированных центрах оплаты.
  2. При повышении тарифов сведения публикуются в официальной прессе и на сайте региональной комиссии, которая занимается этим вопросом. Также на ресурсе ведомства есть онлайн-калькулятор, который условно рассчитывает плату за указанный временной промежуток.
  3. Посмотреть в квитанции. В период, когда происходит повышение тарифов, возможны некоторые разночтения.

Расчет

Посчитать плату за потребленную электроэнергию несложно, для этого необходимо действовать по определенной схеме, в зависимости от разновидности устройства.

Однотарифный прибор

Самые простые модели электросчетчиков фиксируют затраченные киловатт-часы по одному тарифу. Рассчитать оплату по такому устройству очень легко. Для этого необходимо записать показания электросчетчика до десятых долей и вычислить из них прошлый результат. Получившиеся данные умножаются на тариф.

При этом следует учитывать, что в некоторых регионах установлен норматив потребления электроэнергии 150 кВт в месяц. Если этот показатель превышен, то все, что выше нормы, рассчитывается по повышенному тарифу.

Например: Разница между новыми и старыми данными составляет 250 кВт. Это значит, что 150 кВт оплачивается по одному тарифу, условно 3 рубля, а оставшиеся 100 кВт по более высокой ставке, к примеру, 3,5 рубля.

Считать киловатты по счетчику нужно внимательно. Иногда люди путаются в расчетах и вписывают десятичную часть данных как целую, и получают неверный результат.

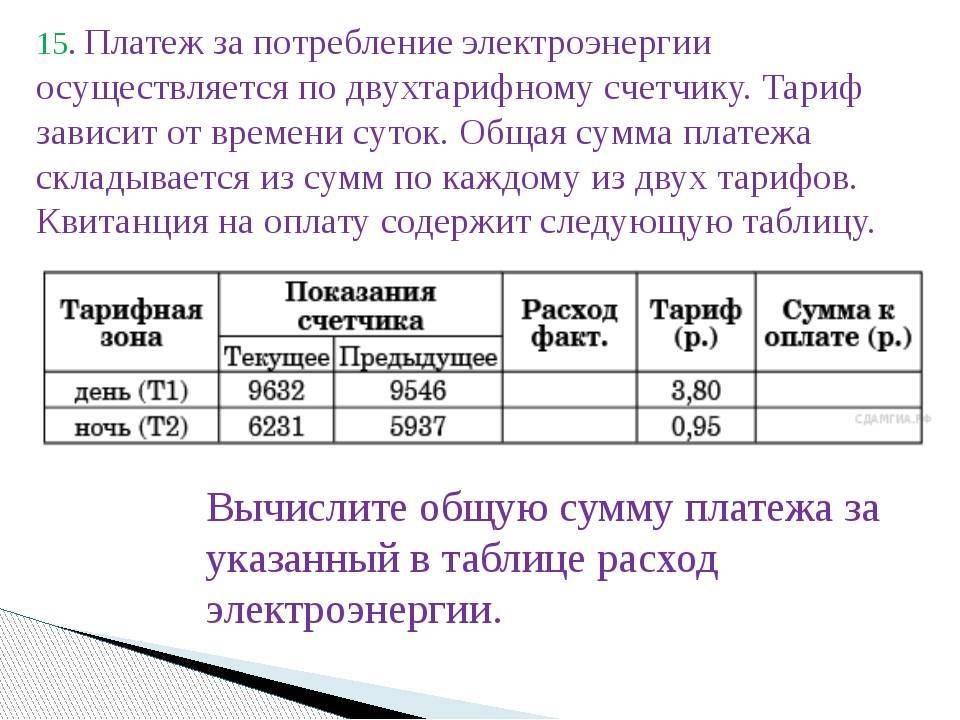

Двухтарифный ИПУ

Показания электросчетчика за новый расчетный период: Т1 – 000898, Т2 – 000576. Предыдущие значения: Т1 – 000840, Т2 – 000539.

Тариф для зоны пика в Москве (в домах с газовыми плитами) составляет 6,19 р., для ночного периода – 1,92 р.

Определять расход и оплату нужно поэтапно, сначала необходимо вычислить текущее потребление:

Т1. 898–840=58 кВт/ч х 6,19=359,02 р.

Т2. 576–539=37 кВт/ч х 1,92=71,04 р.

Итого за месяц: 359,02+71,04=430,06 р.

Трехтарифный электросчетчик

Необходимо снять показания трех зон: Т1 – 000587, Т2 – 000456, Т3 – 000832. Данные за прошедший месяц: Т1 – 000545, Т2 – 000415, Т3 – 000780.

Тарифы по времени: зона пика – 6,46 р.; ночь – 1,92 р.; полупик – 5,38 р.

Чтобы узнать, сколько требуется заплатить за месяц, нужно считать расход последовательно.

Т1: 587–545=32 кВт/ч х 6,46=206,72 р.

Т2: 456–415=41 кВт/ч х 1,92 = 78,72 р.

Т3: 832–780=53 кВт/ч х 5,38 = 285,14 р.

Далее необходимо сложить все данные:

206,72+78,72+285,14=570,58 р.

Именно эту сумму нужно оплачивать за свет.

Учитывается, что итоговые цифры в квитанции могут несколько отличаться: необходимо обращать внимание на строку «ОДН», которая отражает общие показания по дому и входит в оплату

Замена прибора

По ряду причин счетчик нужно менять — например, при переходе на дифференцированный учет (устанавливается многотарифный прибор). Еще одна причина замены — имеющееся учетное устройство устарело морально (класс точности 2,5). Также электросчетчики периодически снимают для поверки.

В случаях замены соблюдают следующий порядок действий:

  1. обращаются в энергосбыт с заявкой на визит контролера. Его главная задача — убедиться, что на снимаемом счетчике не нарушена пломба. Самовольный срыв пломбы владельцем без представителя энергосбыта дает повод заподозрить его в мошенничестве. За такие действия предусмотрена административная ответственность в виде выплаты штрафа;
  2. прибыв на место, контролер проверяет целостность пломбы, фиксирует показания на табло прибора и заполняет акт о снятии прибора;
  3. счетчик демонтируют и устанавливают вместо него новый. При этом контролер актирует установку нового счетчика, фиксирует показания на нем и пломбирует устройство.

Расчет потребляемой мощности


Бывает хозяину нужно знать примерное энергопотребление в своём жилье без счётчика, чтобы, например, перевести дом на альтернативный источник энергии. Для этого переписывается вся имеющаяся в доме бытовая техника и лампочки.

Указывается мощность каждого из них (если на корпусе не видно – берётся в технических документах).

Те приборы, которые не отдают тепло, пока работают, называются конденсаторными. Для них нужно учесть, что стартовая мощность будет в 2 – 2,5 раза больше той, что указана в документах.

Складываются все мощности индукционных приборов (отдающих тепло – утюги, лампы накаливания, плиты и др.) и конденсаторных (телевизор, стиральная машина, холодильник и др.), умноженные на 2 – 2,5.

Добавляется 10 % на запас. Получается требуемая мощность.

Как рассчитать электроэнергию, если счётчик отсутствует

Если в доме не установлен прибор учёта или у него вышел межповерочный интервал, то показания передать невозможно. В таких ситуациях начисления идут по нормативам, то есть по установленному в регионе показателю. Здесь стоит учитывать, что энергоснабжающая компания вправе применять повышающий коэффициент 1,5, если у жильцов есть техническая возможность установить прибор учёта, но они этого не делают по каким-либо причинам.

В расчёт берутся следующие показатели:

  1. Количество постоянно и временно зарегистрированных лиц.
  2. Площадь жилого помещения.
  3. Действующий норматив в регионе.

Все данные перемножаются и при необходимости увеличиваются на коэффициент 1,5. В итоге получается сумма к оплате.

Нормы потребления электроэнергии без прибора учёта напрямую зависят от следующих моментов:

  1. Количество комнат.
  2. Число проживающих, в том числе и временно прописанных.
  3. Регион нахождения объекта.
  4. Тип установленной плиты (газовая или электрическая).

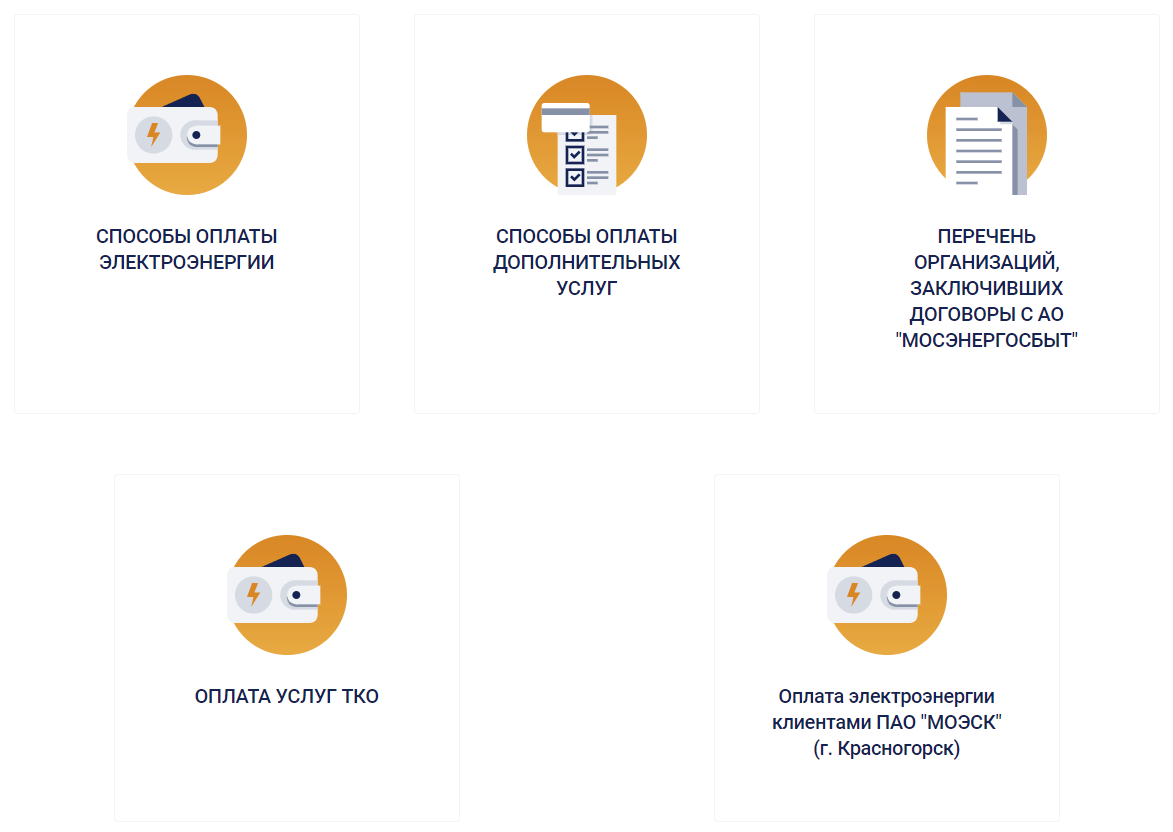

Как оплатить счет за электроэнергию?

Рядом с предыдущим разделом на главной странице официального сайта Мосэнергосбыта находится раздел «Как оплатить счет», в котором нужно перейти в подраздел «Способы оплаты электроэнергии».

Здесь собрана информация обо всех существующих возможностях оплаты, а именно:

  • В личном кабинете абонента путем списания средств с банковской карты. Это самый быстрый, бескомиссионный и удобный способ оплаты электроэнергии.
  • Посредством звонка потребителя в контактный центр. Необходимая информация диктуется оператору. Списание средств происходит с банковской карты клиента.
  • Распечатав бланки счетов для оплаты электроэнергии в различных кредитных организациях.
  • С помощью . Осуществляется привязка банковской карты абонента к квитанциям Мосэнергосбыта. Ежемесячно будет списываться необходимая сумма.
  • Через терминалы самообслуживания Мосэнергосбыта, электронные кошельки QIWI и Элекснет (с комиссией).
  • Посредством Единого электронного платежа, объединяющего оплату различных услуг.

Также вы можете скачать пустой бланк для оплаты услуг электроэнергии и заполнить его самостоятельно, чтобы произвести оплату.

квитанции можно на официальном сайте ПАО Мосэнергосбыт на этой странице.

Чем отличаются счетчики

Стандартный однотарифный счетчик предусматривает учет потребляемой электроэнергии в соответствии с количеством, используемом приборами. Такое оборудование считывает только общий объем, никак не регулируя скорость «накрутки» в зависимости от дополнительных факторов.

Конструкция двухтарифных и трехтарифных устройств предусматривает учет потребленных киловатт в зависимости от того, когда они используются потребителем. Таким образом, включая технику в дневное, ночное и пиковое время на одинаковое время, человек увидит разную скорость работы оборудования.

При этом такие счетчики отличаются более сложной конструкцией и имеют более высокую стоимость. Их рекомендуется устанавливать только в том случае, если в доме потребляется действительно много электричества: установлено мощное оборудование наподобие кондиционеров, электрических источников отопления, бойлеров и другой бытовой техники. Чем больше таких приборов в доме, тем быстрее окупит себя электросчетчик трехтарифный.

Двухтарифные устройства имеют более простую работу, но при этом предоставляют своему владельцу и меньше возможностей для экономии, так как у них всего два доступных варианта потребления – дневной и ночной. В трехтарифных счетчиках используется специализированное программное обеспечение.

Главное отличие трехтарифного учета – прием во внимание пиковых промежутков времени:

  • 7:00-10:00
  • 20:00-23:00

Снимаем показания со счетчика

Любой прибор учета, как индукционный, старого образца, с вращающимся диском, так статический последнего поколения, имеют цифровое табло, на котором отображается количество потребленной энергии в кВт.

Следующим шагом является расчет потребленного объема. Для этого нужно из сегодняшних показаний вычесть показания за прошлый месяц. Пример:

  • показания новые — 65000;
  • предыдущие данные — 64800;
  • 65000 – 64800 = 200 кВт — реальная величина потребленной энергии.

Для точного определения расхода электроэнергии в месяц, необходимо фиксировать показания счетчика в один и тот же день месяца. В таком случае вы будете точно знать объем поглощенной энергии за последние 30 дней, и выплата станет более равномерной.

Если вы установили новый прибор учета электрической энергии, и предыдущих показателей просто нет, то цифры на табло вашего электросчетчика в конце отчетного периода и есть искомый объем, а описанные выше вычисления производятся после первой уплаты.

При замене счетчика появляется необходимость оплатить по старым показаниям, а новый прибор обязательно пломбируется представителем контролирующей организации.

Неправильные схемы включения приборов учета

В одной из фаз 3-х элементного счетчика направление тока противоположно правильному

В этом случае счетчиком учитывается 1/3 расхода электрической энергии, а величина недоучтенной электрической энергии определяется по формуле:

Wнд = 2 × Wрасх(t),(10)

где Wрасх(t) – зафиксированный по счетчику расход электроэнергии за расчетный период.

Отключена одна из фаз 3-х элементного счетчика (по напряжению или току)

Величина недоучтенной электрической энергии составляет половину расхода, зафиксированного счетчиком:

Wнд = 0,5 × Wрасх(t).(11)

Отключены две фазы 3-элементного счетчика

Расчет ведется в соответствии с формулой (10).

На 2-х элементный счетчик не подается напряжение общей фазы

Недоучет равен расходу, зафиксированному счетчиком:

Wнд = Wрасх(t).(12)

Тарифы в зависимости от времени суток

Поскольку в ночное время значительно падает энергопотребление, что усложняет процесс эксплуатации электростанций, были разработаны программы, которые позволяют в период наименьшей загруженности платить меньше. Сделано это для того, чтобы при установке двух или трехтарифного счетчика люди использовали часть электроприборов ночью и экономили, а нагрузка на сети распределялась более равномерно.

В большинстве регионов существуют двух- или много- (чаще всего трех-) тарифные зоны. В первом случае (2-тарифные зоны) стоимость электроэнергии в ночное время суток падает в 2 раза по сравнению со стандартным тарифом. Во втором – выделяют три тарифные зоны. Первая – ночная с коэффициентом 0,4. Вторая – полупиковая с коэффициентом 1. Третья – пиковая, с коэффициентом 1,5. Таким образом, за потребление в ночную зону необходимо заплатить 40 % от стандартного тарифа, а в пиковую – в полтора раза больше.

Для использования такого типа тарификации необходимы специальные электронные счетчики, в которых показания счетчиков даются отдельно для каждой зоны. Некоторые из них отправляют полученные данные контролеру автоматически, и, соответственно, приходит правильная платежка без необходимости вводить показания вручную.

Для того чтобы понять, как рассчитывать электроэнергию по счетчику, расходуемой по принципу нескольких тарифов, необходимо взять значения для каждой тарифной зоны, умножить их на стандартный тариф и на нормировочный коэффициент. Сумма потребления для всех тарифов должна быть равной общему потреблению, которое также указывается на счетчике.

Последнее помогает убедиться в том, что расчеты произведены верно.

Как посчитать электроэнергию по счетчику общего пользования

Сейчас, государство требует, чтобы мы платили за электричество в местах общего пользования, а точнее за подъезд. Это, конечно, не очень приятное нововведение, однако от него никуда не деться. Дело в том, что мы пользуемся лифтом, светом в подъезде, на улице и чердаке. За все это, кому-то нужно платить. Поэтому и приходится оплачивать подобные услуги.

Здесь тоже есть два варианта развития событий: когда общедомовой счетчик есть, и когда его нет. Так как многие дома уже установили себе подобный прибор, мы предлагаем вам сначала рассчитать оплату за дом, если электросчетчик есть.

Как видите формула достаточно сложная, в ней используется много цифр. Более того, их целых две. Давайте посмотрим, правила такого расчета.

Прежде чем посчитать электроэнергию по счетчику общего пользования, необходимо снять с него показания

Как делать подсчет оплаты за общедомовое электричество :

  1. Для начала вам необходимо снять показание с общедомового счетчика. Также нужно снять показания с счетчика в каждой квартире, и выяснить, сколько у вас квартир без счетчиков.
  2. Теперь вам необходимо измерить общую площадь всех квартир в вашем доме. Для этого измеряется площадь каждой квартиры в отдельности, и полученные результаты складываются.
  3. После того, как вы выяснили все полученные показатели, производится вычисление по формуле: V1 = (Vд – Vсчет – Vо) х S1/Sоб. Таким образом, Vд – это общий показатель, снятый с общедомового счетчика, V счет – это общий показатель снятый со всех индивидуальных счетчиков квартир, Vо – это показатель суммы всех квартир, которые платят не по счетчику, S1 – это общая площадь одной квартиры, Sоб – это общая площадь всех квартир.
  4. После того, как вы получили результат вычислений предыдущей формулы, нужно вычислить сумму оплаты за услуги. Для этого Pод = Vод х T. Здесь V од– это результат вычисления прошлой формулы, а Т – цена за тариф.

Формула действительно достаточно сложная и запутанная. Поэтому обычно ее вычисляет один человек. Однако вы можете ее иногда использовать и самостоятельно, чтобы проверить правдивость предоставленной вам к оплате квитанции. Чтобы было легче подсчитать все значения, вы можете использовать онлайн счет коммунальных услуг, там есть таблица со значениями. С помощью такого устройства, вы можете просчитать не только стоимость всех своих услуг, но и вычислить экономию по сравнению с прошлым месяцем.

Расчет показаний счетчика непрямого подключения

ТТ устанавливаются в сети, потребляющие сотни киловатт эл энергии. Принцип работы такого преобразователя основан на снижении величины электротока до значения, позволяющего подключить через него стандартный электросчетчик. Например, счетчик на 5 А, в сети 150 А, ТТ должен снизить показатель в 30 раз, то есть, коэффициент трансформации, используемый при подсчете расхода, тоже 30.

Потом полученная цифра умножается на коэффициент трансформации, указанный в технической документации или акте поставщика электроэнергии, рассчитанный самостоятельно. Это и есть ответ на вопрос, как рассчитать электроэнергию с трансформаторами тока.

Использование заниженного значения коэффициента пересчета при правильной схеме включения счетчика

Рассматриваются нарушения, связанные с отличием фактических коэффициентов трансформации ТТ (ТН) отдельных фаз измерительного комплекса от коэффициентов, используемых при расчете потребления электрической энергии, а также случаи зафиксированного увеличения отношения токов первичной и вторичной обмоток ТТ, расцениваемых как увеличение коэффициентов трансформации ТТ.

Неправильное и одинаковое во всех фазах 3-х элементной или 2-х элементной схемы значение расчетного коэффициента

Недоучтенная электрическая энергия определяется по формуле:

,(13)

где К – правильное значение коэффициента пересчета показаний счетчика электроэнергии в кВт. ч;

Кр – неправильное значение коэффициента пересчета.

Неправильные и различные для разных фаз 3-х элементной схемы значения коэффициента пересчета

Недоучтенная электрическая энергия определяется по формуле:

,(14)

где К1, К2, К3 – правильные значения коэффициента пересчета для фаз А, В, С соответственно.

Неправильное и одинаковое значение коэффициента пересчета в двух фазах 3-х элементной схемы

Недоучтенная электрическая энергия определяется по формуле:

.(15)

Неправильное значение расчетного коэффициента в одной из фаз 3-х элементной схемы

Недоучтенная электрическая энергия определяется по формуле:

.(16)

Неправильное значение коэффициента пересчета при 1-фазном учете

Недоучтенная электрическая энергия определяется по формуле:

.(17)

По нормативу

Если электросчётчик не установлен, потребитель оплачивает поставку ресурсов по действующим нормативам. Нормативные показатели и тарифы утверждаются местными органами власти, с учётом затрат на производство и передачу электрической энергии, а также индивидуальных особенностей региона, влияющих на себестоимость ресурсов.

Если отсутствие индивидуального прибора учёта объясняется невозможностью его установки по техническим причинам, расчёт выполняется по следующей формуле:

П = к × Н × Т, в которой

  • П – сумма ежемесячного платежа;
  • к – количество официально зарегистрированных жильцов на указанной жилплощади;
  • Н – нормы потребления, установленные в регионе;
  • Т – величина тарифа, определяющего стоимость одного киловатт-часа.

Если отсутствуют технические причины, по которым невозможно установить электросчётчик, к указанным множителям в формулу дополнительно включается повышающий коэффициент. Его применение объясняется тем, что власти пытаются заинтересовать собственников в установке индивидуальных приборов учёта.

Количество проживающих определяется по официальным регистрационным данным. Но если в ходе проверки представители управляющей компании выявят лиц, находящихся на указанной жилплощади дополнительно, сумма оплаты будет начисляться с учётом незарегистрированных жильцов.

Пример расчёта

Рассмотрим пример расчёта для семьи из Москвы, состоящей из 3-х человек. Двухкомнатная квартира не оборудована электроплитой, и электрическая энергия не используется для отопления помещения.

Тариф, установленный для данных условий, составляет 5,47 руб. за 1 кВт-ч при норме потребления 56 кВт-ч на человека.

Сумма вычисляется по указанной выше формуле. После подстановки фактических значений, получим:

П = 3 × 56 × 5,47 = 918,96 руб.,

Для ситуации, когда установка счётчика не представляется возможной технически. В противном случае полученный результат необходимо дополнительно умножить на 1,5. Тогда платёж возрастёт до 1378,44 руб.

Стоимость оборудования

В сумму, которую придется заплатить за установку нового аппарата, входит несколько статей расходов:

  1. Стоимость самого оборудования. Цены колеблются в диапазоне от 5000 до 15000 рублей. Даже если бюджет ограничен, желательно выбирать не самые дешевые образцы, а ориентироваться на среднюю ценовую категорию.
  2. Оплата установки. За монтаж оборудования региональная электросеть возьмет примерно 3500 рублей.
  3. Сопутствующие расходы на обслуживание прибора. Даже при исправной работе придется выделять средства на:
    • первичное программирование, которое осуществляют только специалисты;
  4. повторный вызов бригады для внесения корректировок в программу в случае изменения тарифов за свет;
  5. обязательные периодические поверки;
  6. замену батареек, от который питается память аппарата. Сделать самостоятельно это невозможно, потребуется помощь специалистов.
