Отделка цоколя, как фактор утепления пола
Отделка цоколя наиболее сложная задача, так как любые огрехи этих работ будут заметны.
При отделке цоколя дома на винтовых сваях часто используют кирпич или блоки, аргументируя это тем, что утепляется подпол. Это, безусловно, неверное заявление. Каркасный пирог полностью изолирует тепло дома. Сам подпол никак не отапливается и будет всё равно промерзать. Но, укладывая плотную кирпичную стенку вокруг цоколя, полностью перекрывается доступ воздуха в это пространство. Это приводит к переувлажнению, к выпадению конденсата, развитию грибка и вспучиванию пола.
Цоколь обязательно должен быть вентилируемым. Если выбор материала для обустройства цоколя все же выпал на кирпич или бетон, то необходимо предусмотреть достаточное количество вентиляционных отверстий.
Но лучше установить фальш – цоколь. Сейчас выпускается много красивых, долговечных и экологичных материалов для этого – сайдинг или специальные панели с имитацией камня, кирпича, дерева и других фактур. Установка фальшцоколя не только легче монтируется, но и может демонтироваться при необходимости.
Ситуации бывают разные – высокая вода весной и нужно просушить подпол, животное забралось сквозь вентиляционные отверстия и не может выбраться, возникла необходимость провести дополнительные коммуникации и тому подобное.
Хоть цоколь и не добавляет теплоизоляции, но он выполняет другую практическую функцию – защита подпола от проникновения воды снаружи (дождь, талые воды). Для этого герметизируют стыковочный узел между фальш – цоколем и отмосткой с помощью рулонной гидроизоляции.
Отмостка здания может заливаться из бетона, может укладываться тротуарная плитка и любые другие материалы. Но, во-первых, отмостка должна иметь обязательный уклон от здания, и, во-вторых, быть герметизирована от подполья и фальш – цоколя.
Отделка цоколя
Выбор конструктивных элементов и материалов
Надежность, долговечность и теплоэффективность пола во многом зависят от применяемых материалов. Рассмотрим допустимые варианты и обозначим неприемлемые решения.
Внимание на качество балок перекрытия
В каркасном домостроении для обвязки винтовых свай преимущественно использует древесину. Обычно берут пиломатериалы хвойных пород: лиственницу, сосну и ель.
Главное требование – применение высушенных материалов. Влажность бруса не должна превышать 12%, в противном случае возможна деформация конструктивных деталей после их монтажа.
Обустройство ростверка возможно несколькими способами:
- Укладка монолитного бруса размером 20*15 см. При возведении двухэтажного дома можно использовать балку 20*20 см.
- Ростверк из собранных досок. Бюджетный вариант. Каждая балка формируется из двух-трех досок. На выходе должен получиться брус сечением 20*15 см.
При надежной фиксации досок, «пакетный» метод не уступает по прочности обвязке из цельных балок.
Варианты нижней обшивки
При выборе материала для подосновы необходимо помнить, что винтовые сваи перегружать нежелательно. Поэтому обшивка должна быть достаточно прочной, но не тяжелой. Главная ее задача – защита от ветра и влаги.
Что подойдет? Здесь несколько вариантов:
- ОСБ. Доступный материал, обладающий хорошей прочностью, но уязвимый к воде. Перед монтажом требует обработки составом, предназначенным для защиты дерева. Слабое место – стыки плит. Их необходимо покрыть акриловым герметиком.
- ДСП. Прост в обработке, но как и ОСБ уязвим к влаге. Уступает предыдущему материалу по экологичности.
- Многослойная фанера. Допустимо использование только влагостойких листов с маркировкой ФК или ФСФ. В составе есть формальдегидные смолы – они повышают устойчивость материала к агрессивной среде.
Очень часто для устройства чернового пола применяют обычный настил из досок сечением 5*10 см. Такой вариант нельзя назвать экономным, но прочность и экологичность вне сомнений. Главное требование – предварительная обработка древесины.
Утеплитель – основа теплоизоляции пола
При выборе теплоизоляционного материала основное внимание – на возможность его эксплуатации во влажной среде. Наиболее рациональные решения:

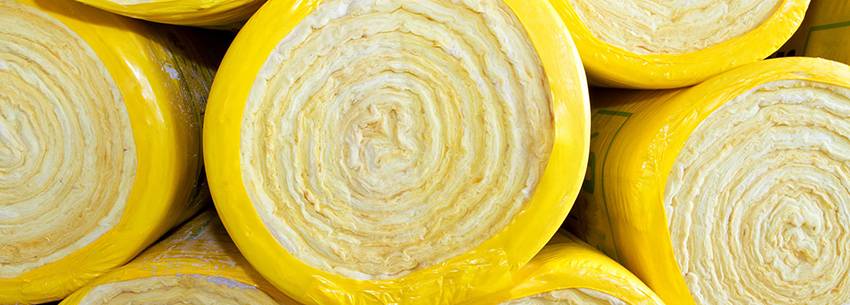

- Минеральная вата. Лучшее решение – маты из базальтового волокна. Плюсы: экологичность, негорючесть, низкая теплопроводность, стойкость к деформациям, минимальное водопоглощение – 2%. Со временем каменная вата дает усадку всего 5% – при грамотной укладке мостики холода на стыках с лагами не образуются.
- Экструдированный пенополистирол. Лидер по утепляющим свойствам. Дополнительные преимущества: упругость и стойкость к деформациям, отсутствие водопоглащения, биостойкость, простота монтажа. Недостатки: высокая стоимость и горючесть.
- Керамзит. Бюджетная альтернатива листовым утеплителям. Несколько уступает по теплоизоляционным характеристикам минвате и пенополистиролу. Важный плюс – пожарная безопасность.
Для утепления пола в каркасном доме на винтовых сваях иногда применяют пенопласт. Главные достоинства: хорошие показатели теплозащиты и низкая стоимость. Однако при контакте с влагой и под действием низких температур материал теряет целостность структуры. Такое решение применимо в теплых регионах.
Особенности конструкции здания на сваях
Как правило, свайный фундамент используется в следующих случаях:
- При ведении строительных работ на проблемных грунтах (сыпучих, слабых, пучинистых, каменистых, болотистых).
- Если участок не ровный, а с перепадами по высоте. Такое часто бывает, когда здание сооружается на склоне горы или холма.
- Когда не хватает денег на более дорогостоящий монолитный фундамент.
- Сжатые сроки проведения строительства. Как правило, в таких случаях возводят каркасный или деревянный дом на свайно-винтовом фундаменте.
- Отсутствие возможности осушить излишне влажный грунт на участке.
Основой такого фундамента являются винтовые сваи. Речь идет о металлических трубах, оснащенных на конце специальным наконечником (его форма может отличаться). Метод погружения в почву винтовых свай очень специфичен: их не забивают с помощью акцентированных ударов, а завинчивают ручным или механизированным способом. По ходу вращения свая своим конусообразным острием вгрызается в толщу земли. Для увеличения надежности крепления почву по ходу работы уплотняют.

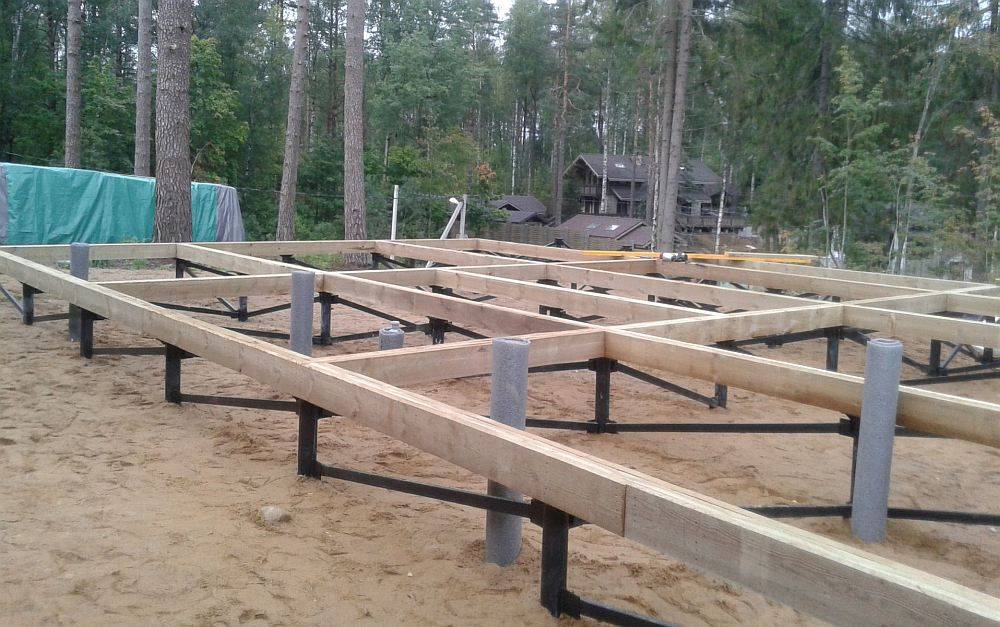

Обвязка свайного фундамента готова к дальнейшим работам Источник stroyfora.ru
Чтобы добиться равномерного распределения нагрузки от веса здания, верхушки завинченных свай подрезают по одному уровню и оснащают оголовками. Поверх оголовков обустраивается сплошная обвязка (ростверк), объединяющий опоры в одну силовую конструкцию. Ростверк может быть стальным, деревянным или бетонным. В дальнейшем именно обвязка становится основой для обустройства пола и стен дома. Перед монтажом элементов обвязки на оголовки свай простилают гидроизоляционный материал (пенофол, рубероид или полиэтилен). Это оградит напольную поверхность от излишнего увлажнения.
Утеплённый пол по стяжке
Выполняется в виде сплошного “пирога” покрытия из нескольких слоёв, включающих в себя утеплитель. Прокладка коммуникаций ниже его основания, может усложнить работу и затруднит к ним доступ в период эксплуатации. Необходимо заблаговременно установить все элементы, позволяющие обслуживать инженерные сети, такие как трапы, ревизии, задвижки и тому подобное.
Уровень основания задаётся ниже отметки чистого пола на высоту конструкции покрытия. Подстилающий слой в 0,15 метра делается из хорошо утрамбованного песка средней крупности или гравия. Поверх него настилается гидроизоляционная мембрана из полипропиленовой плёнки толщиной свыше 0,5 миллиметров. Полотнища укладывают с перехлёстом 10 сантиметров, свариваются или скрепляются клеевым составом. Края плёнки заводятся на стенки ростверка на высоту, равную толщине покрытия, чтобы исключить капиллярную фильтрацию влаги.
Пол по грунту с утеплением.
На мембрану наносят слой раствора толщиной 2-3 сантиметра и укладывают утеплитель. Рекомендуется использование специальных плит экструдированного пенополистирола или пенополеуретана. Они обладают достаточной жёсткостью и низкой теплопроводностью, их края имеют пазы и выступы, позволяющие стыковать плиты без образования сквозных щелей.
На утеплитель наносится выравнивающий слой толщиной 5 сантиметров, поверх которой монтируется чистый пол. Стяжка армируется кладочной сеткой диаметром 3 -4 миллиметра с шагом ячейки от 0,1 метра.
Вместо полимерной теплоизоляции, можно использовать керамзит, как обычно практиковалось ранее. Это решение более сложное и трудоёмкое, с сомнительным экономическим выигрышем. Поверх гидроизоляционной мембраны насыпается от 10 до 25 сантиметров керамзита марки М-500, фракции 10-20. Его нужно уплотнить, разровнять и пролить цементным молоком, что придаст конструктивную жёсткость засыпке. После схватывания вяжущего, по слою утеплителя укладывается армированная цементно-песчаная стяжка.
Монтаж теплого пола
Теплый пол в современном каркасном доме может быть водяным, если обогрев производится за счет циркуляции воды по трубам, или электрическим, если обеспечение нужного температурного режима реализуется за счет функционирования специальных нагревательных элементов. Обе технологии доказали свою высокую эффективность, поэтому выбор следует делать в зависимости от персональных предпочтений и ряда факторов, в частности:
- Климатических нюансов местности;
- Геологической структуры района;
- Особенностей конструкции самого дома.
Водяной теплый пол
Работы по оборудованию в домах каркасного типа теплого водяного пола могут реализовываться несколькими методами: посредством углубления контура труб в плавающую стяжку либо выполнением установки на настил из дерева.
При первом варианте производится заливка водяного контура 5-сантиметровым слоем стяжки. Необходимо учитывать, что стяжка создает дополнительную нагрузку на фундамент и весь каркас строения в целом (ее вес в среднем составляет около 500 килограмм на квадратный метр), в связи с чем до старта работ целесообразно проверить, выдержит ли дом требуемую нагрузку.
После полного высыхания раствора черновое основание пола застилается гидроизоляционным слоем, в качестве которого обычно используют полиэтиленовую пленку или специальную мембрану. Этот слой необходим для того, чтобы предотвратить наполнение дерева содержащейся в бетоне влагой, а также воспрепятствовать схватыванию стяжки с черновым полом.
Настилание пленки обязательно производится примерно с 15-сантиметровым напуском на стены, к которым она крепится при помощи монтажного скотча. В случае укладки гидроизоляционного материала внахлест места стыка также должны быть тщательно проклеены скотчем. Поверх пленки производится укладка теплоизоляционного слоя и армирующей сетки. Весь периметр полов должен быть проклеен демпферной лентой.
Водяные полы укладываются в каркасном доме на сваях по-разному в зависимости от площади помещения. Так, если размер комнаты не превышает 40 квадратных метров, то достаточно будет одного контура труб, если же габариты несколько больше, то целесообразно помещение разделить на части, уложив несколько контуров. Для их размежевания также удобно использовать демпферную ленту.
Укладка трубопровода может производиться в виде змейки или улитки, в зависимости от персональных предпочтений. Однако при этом необходимо стремиться делать шаг укладки минимальным, не превышающим 15 сантиметров. Чтобы предотвратить изменение положения труб при заливке стяжки, необходимо закрепить их при помощи хомутов к армирующей сетке.
После окончания работ по монтажу теплого водяного пола необходимо выполнить опрессовку системы, чтобы полностью убедиться в ее исправном функционировании. Опрессовка делается на протяжении суток, при этом заливка стяжки должна выполняться при наличии давления в трубах.
После завершения опрессовки целесообразно расставить маячки, на которые удобно ориентироваться при реализации работ по заливке и выравниванию раствора. Заливка производится по направлению от стены к двери. Удаление маячков выполняется после некоторого застывания раствора, а образовавшиеся на их месте отверстия также должны быть надлежащим образом залиты и выровнены.
Необходимость в использовании именно плавающей стяжки при монтаже водяного теплого пола обусловлена тем, что дерево, являясь природным материалом, под воздействием внешних факторов, в первую очередь из-за изменения температуры и влажности окружающей среды, постоянно трансформируется, изменяется в объеме и форме. При жестком сопряжении стяжки с досками, брусьями и иными деревянными элементами ее слой будет непременно периодически растрескиваться, тогда как плавающая стяжка лишена данного недостатка.
При обустройстве водяного пола на основе из дерева первоначально выполняется покрытие чернового пола гидроизоляционным слоем, а поверх него должен идти слой качественного утеплителя. Затем производится выпиливание желобков в досках, куда впоследствии будут интегрироваться трубы. За счет этих досок формируется каркас для укладки труб, которую следует производить с минимальным шагом.
Сверху на трубы укладывается лист металла, благодаря которому обеспечивается более равномерное рассредоточение тепла. Поверх металла производится монтаж фанерных или ОСП-листов с последующей укладкой финишного покрытие пола.

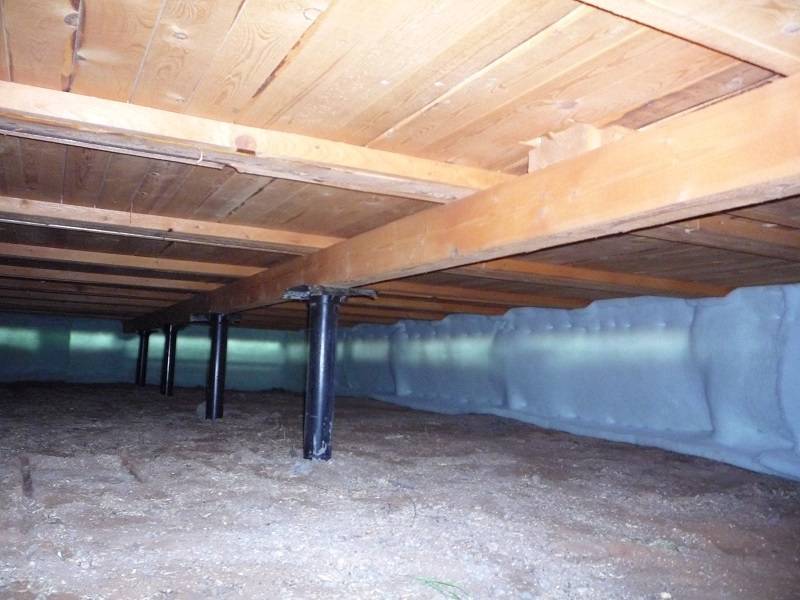

Утепление свайного основания
Установка изоляции подразумевает возведение рамы (каркаса), непосредственно к которым впоследствии будет осуществляться крепление утеплителя. Возведение этого элемента, как правило, реализуется следующими способами.
Посмотрите видео-инструкцию утепления цоколя:
Утепление сайдингом или сэндвич-панелями
Кирпичная кладка. Путем соединения каждой из свай поперечной балкой образуется некий каркас, по периметру основания которого вырывается траншея с глубиной от 20 до 50 см и заливается бетоном. Впоследствии на полученный фундамент выполняется кладка кирпичом с толщиной слоя в 1,5 – 2 блока. Затем, посредством использования сварочного аппарата сооружается металлическая рама с обрешеткой под тип облицовочного материала: сайдинг, сэндвич-панели и выполняется их монтаж.
Утепление пеноплексом
Утепление цоколя снаружи пеноплексом и пенополистиролом
Пеноплекс (пенополистирол). По своей природе представленный материал обладает высокими теплоизоляционными и шумопоглощающими свойствами. За счет умеренной толщины плит в 30-40 мм установка пеноплекса существенно экономит внутреннее пространство оборудованного цокольного помещения дома. Процесс утепления проходит следующим образом:
- по периметру отделочного пространства зашпатлевываются все трещины;
- выровненная поверхность для наилучшего сцепления с листами обрабатывается грунтовым составом;
- выполняется приклеивание плит с внутренней стороны цоколя посредством использования специального клеящего состава или пены (в варианте использования пены, листы пеноплекса предварительно фиксируются зонтиками для исключения их деформации в момент разбухания пены);
- пропениваются стыковочные щели;
- для наилучшего утепления плиты пенополистирола монтируются в несколько слоев с перекрытием стыков;
- для обеспечения защиты от заведения грызунов на плиты устанавливается специальная металлическая сетка с небольшой фракцией;
- с внутренней стороны утепленная поверхность присыпается грунтом или керамзитом.
Для чего нужен утеплитель пола в доме на сваях
Основной особенностью деревянного дома на винтовых сваях является пустота между полами и землей, где нередко «гуляет» сквозняк. В результате чего и происходит большая потеря тепла. Если участок имеет болотистый грунт, то помимо ветра на дом также влияет и влага.
Если не принять дополнительные меры по утеплению и гидроизоляции пола, со временем появятся проблемы:
- В холодное время года увеличатся денежные траты на отопление в связи с большой потери тепла в доме.
- Из-за перепада температур начнет скапливаться влага-конденсат внутри подполья.
- Из-за постоянной влаги деревянные конструкции начнут гнить, покрываться грибком и плесенью.
Чтобы этого избежать, необходимо грамотно утеплить пол в деревянном доме.
Состав пола каркасного дома

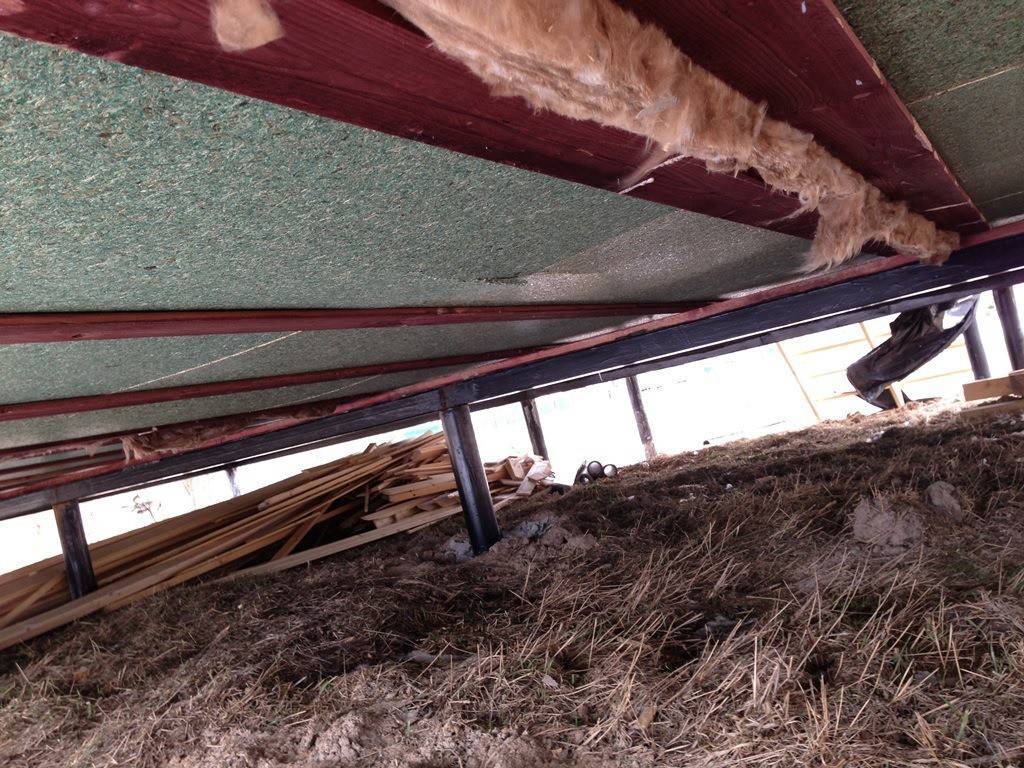

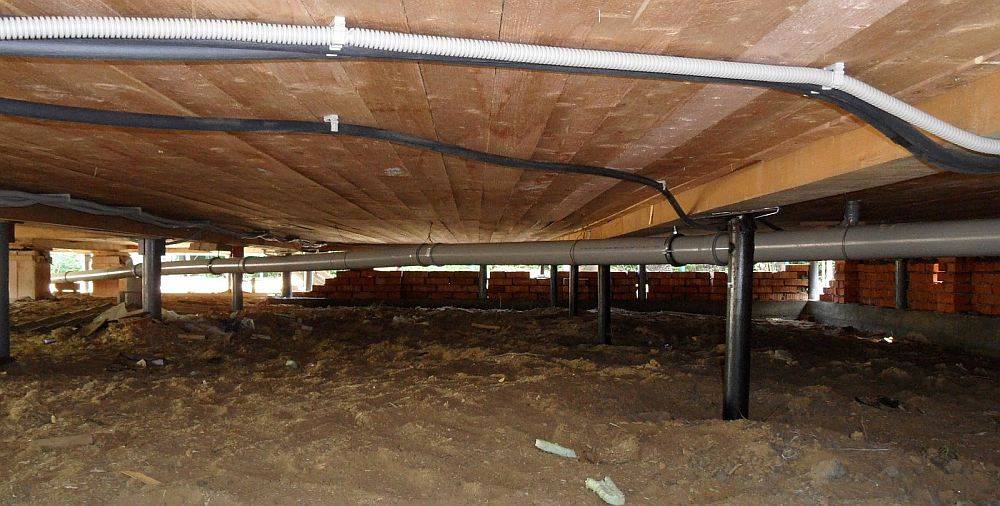

Вид снизу на перекрытие дома на сваях
Для возведения перекрытия над проветриваемым пространством понадобиться уложить слои в следующем порядке:
- несущий деревянный каркас (с черновым полом,”несущим” утеплитель);
- слой паропроницаемой ветрозащиты (для оберегания утеплителя от “выветривания”);
- теплоизоляционный материал;
- паро- и гидроизоляция;
- конструкция чистого пола (доска + чистовой пол).
Схема утепления пола для дома на сваях
Все материалы для здания на винтовых фундаментах должны быть уложены именно в таком порядке. В некоторых источниках приведена ошибочная укладка пароизоляции со стороны холодного воздуха, но в этом нет смысла. Пар образуется в теплом помещении и оседает на более холодных поверхностях, образуя таким образом конденсат. Чтобы не допустить проникновение конденсата в теплоизоляционный слой и снижение степени защиты здания от холода предусматривают пароизоляцию.
Утепление фундамента дома
Новая конструкция свайно-винтового основания является одной из самых устойчивых и надежных. Ее с равным успехом можно устанавливать практически в различных климатических условиях, даже в регионах с достаточно суровыми и холодными погодными условиями.
Но это возможно только при правильно проведенном утеплении такого прочного дома. Эта надобность в сезонном утеплении обусловлена тем, что при процессе возведения практически любого здания на опоре свайного типа образуется некое свободное пространство между самим основанием и поверхностью почвы.
За счет этого образовавшегося пространства холодная воздушная масса способна свободно проникать в отапливаемое помещение, создавая существенные потери тепла, по этой причине здание превращается в совершенно непригодное для круглогодичного проживания.
Помимо ощутимой жилищной неблагоустроенности, которая ощущается жильцами, при постоянном промерзании пустотелая свая может быть прямо вытолкнута наверх, за счет чего может пойти существенный перекос в конструкции самого дома.
Выбор подходящего утеплителя
Для обеспечения дому на сваях достойной теплоизоляции применяются сразу несколько утепляющих материалов, которые отличаются по многим функциональным характеристикам.
По степени влагостойкости выделяются следующие утеплители:
- утепляющие материалы, обладающие повышенной степенью влагостойкости;
- гигроскопичные, требующие создания дополнительной степени защиты от неприятных последствий воздействия влаги при помощи специальной пленки, которая обладает влагоизоляционными свойствами. Этот факт обязательно нужно учесть, ведь коррозийный процесс прочных железобетонных и пустотелых металлических свай ускорится при условии постоянного соприкосновения с достаточно влажным утеплителем, начнется разрушение теплоизолятора и самого основания.
Основные разновидности высококачественных утеплителей
В качестве эффективного утепления каркасной конструкции могут применяться следующие строительные материалы:
- Влагопроницаемая минеральная вата;
- Удерживающий тепло пенопласт;
- Качественный пенополистирол;
- Плотный керамзит.
Пенопласт и его технические качества
Пенопласт является материалом, обладающим достаточно пористой структурой. Эта разновидность утеплителя является достаточно востребованной, что напрямую связано с ее оригинальными свойствами, которые способствуют ускорению сдачи объекта в эксплуатацию: достаточная простота установки;
- быстрота настила;
- доступность (этот материал гораздо менее затратный, нежели).
Все эти вышеперечисленные качества и относительная доступность обусловлены простотой укрепления одинаковых пенопластовых плит, которые равномерно укрепляются по всему периметру созданного основания с применением особой клеящейся основы либо обычной битумной мастики, которая наносится на внешнюю сторону ростверка.
Образовавшиеся стыки в местах надежного соединения этих плит надежно закрываются обычной монтажной пеной. Единственный выявленный минус этого материала заключается в том, что его плиты крошатся при нарезании, именно по этой причине целесообразнее всего будет применять их целиком.
Пенополистирол и его качества
Лидирующие позиции среди утепляющих материалов занимает пенополистирол, наличие положительных качеств переоценить достаточно сложно. Он достаточно легковесен, его удобно нарезать ножом, все эти качества делают его довольно простым в монтаже, для его надежной фиксации на стене применяют дюпель либо клей. Стоит также отметить его легкое противостояние нагрузкам и низкие паропроницающие свойства.
Плохие теплопроводящие качества помогут длительное время сохранять тепло в жилище. Многие отмечают удобство этого материала в действии, ведь он абсолютно не крошится при нарезании. Именно поэтому многие предпочитают использовать постоянно этот высокопрочный материал для сезонного утепления свайной опоры.
Пошаговая инструкция по возведению полов
Даже если вы не собираетесь делать полы в возводимом каркасном доме своими руками, рекомендуем вам изучить порядок проведения работ чтобы проконтролировать исполнителей.
Подготовка
Первым этапом исследуется фундамент и проверяется, насколько он имеет ровный уровень. Для этого нужно измерить его высоту в разных частях и проверить диагонали. В случае обнаружения погрешностей их исправляют. Следом в фундаменте сверлятся отверстия и устанавливаются анкера для закрепления лежней. После проводится гидроизоляция фундамента с помощью мастики и специальной пленки.
Укладка лежней
Лежни являются досками либо брусьями, закрепляемые с помощью анкеров по всей площади здания. Установка должна быть ровной, а фиксация надежной. Лежни должны иметь толщину как минимум в 50 миллиметров и ширину не меньше 150.
Монтаж лежней осуществляется в следующем порядке:
- Производится укладка досок на плиты из бетона и производятся замеры, удаляются излишки;
- Определяется место под установку болтов;
- Делаются отверстия в бетоне;
- Производится обустройство гидроизоляции;
- Производится монтаж досок с закреплением анкерами. Следом проверяют по уровню ровность плоскости по горизонтали. При надобности производится коррекция.
Балки и опоры
Балки – главный опорный элемент строения, на них и держится конструкция пола в построенном каркасном доме.
Их монтаж производится следующим образом:
Во время составления чертежа дома отмечаются места установки опор и их высота. После монтируются опоры и натягивают веревки, проверяя таким образом правильность установки.
Следом берут брус с размером 100*100 миллиметров и монтируют согласно плану. Под него укладывается слой гидроизоляции. Производится фиксация опор гвоздями.
Начинается монтаж балок концами в карман. Для крепления по высоте используются особые вкладыши. Случается, что балка получилась длиннее чем требуется. Тогда лишнее нужно отрезать. А если наоборот, короче, то требуется произвести стыковку на опоре. Балки крепятся к лежням рифлеными гвоздями. Можно использовать и укосы из древесины.
Обвязка и лаги
Обвязка выполняется при помощи досок в 50 миллиметров. Ширина определяется применяемым утеплителем и исходя из того, какая будет нагрузка на конструкцию. Монтаж производится следующим образом:
Обвязка монтируется по периметру дома, доски устанавливаются параллельно балкам. Их ставят торцом, равняя по внешней части лежней, после чего фиксируют при помощи гвоздей, вбиваемых каждые двадцать сантиметров.
Следом обозначаются места установки лаг, для чего от угловой доски обвязки отступают сорок сантиметров.
Если длина доски достаточная, на противоположной ее стороне делают разметку. Производят обрезку лагов и закрепляют их к лежням и обвязке, а также к балкам, если они их пересекают.
Когда длины недостаточно, можно осуществлять стыковку внахлест. Стык размещается на балках перекрытия. Пол в каркасном доме почти готов.
Теплоизоляция полов
Лучше всего полы в каркасном доме утеплять, используя минвату. Она имеет все один, но ощутимый недостаток – материал теряет свои свойства при попадании влаги. Поэтому требуется проведение работ по обустройству ветрозащиты, паро-гидроизоляции.
Если используется теплоизоляция с небольшой плотностью, то под лаги нужно установить подшивку, предварительно обработанную средствами биозащиты.

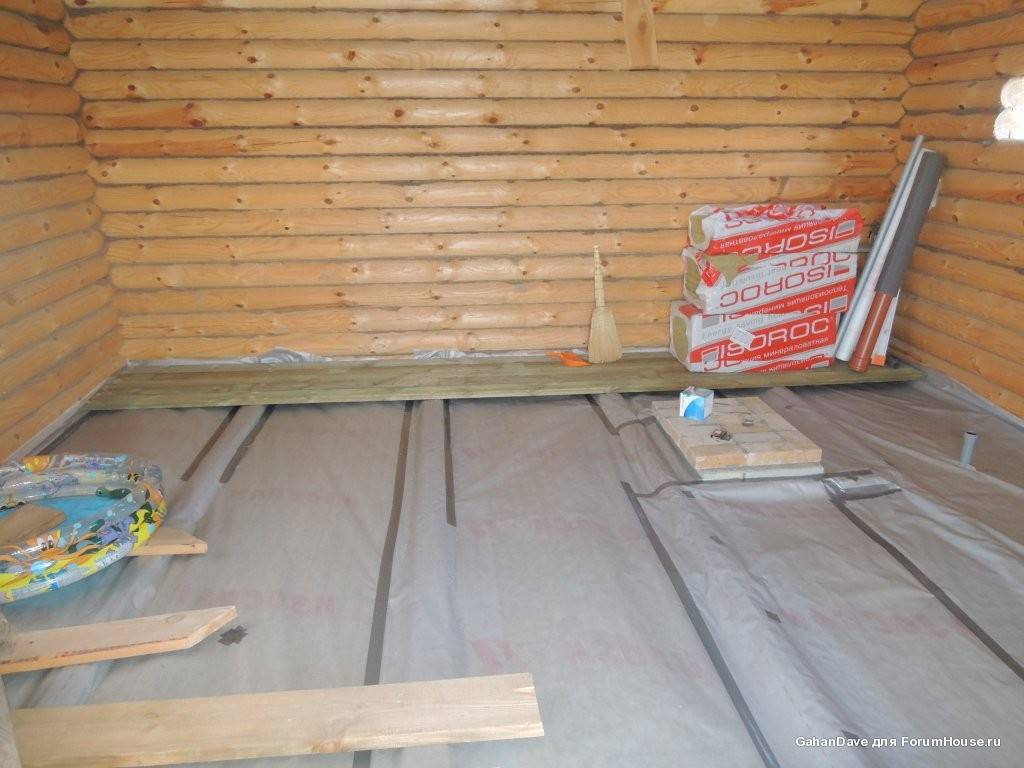

Поперек лаг укладывается пароизоляционная пленка. В ходе монтажа допустимо небольшое провисание, что требуется для того, чтобы в пространство между лагами вмещался теплоизоляционный материал. Стыки проклеивают при помощи скотча, а пленка фиксируется с использованием степлера.

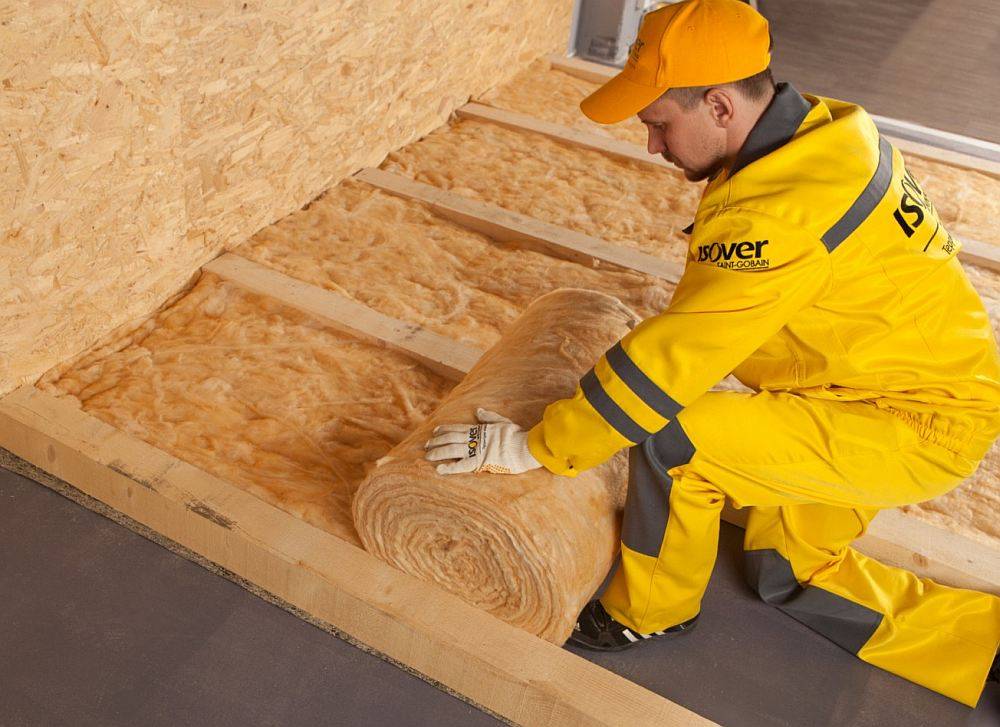

Утеплитель укладывается между лагами таким образом, чтобы не возникало щелей. Если теплоизоляция двухслойная, необходимо чтобы монтаж осуществлялся внахлест. На утеплитель укладывается гидроизоляция.
Теплый пол
Планируя устройство пола в каркасном доме, нужно сразу решить, будет ли в нем обогрев, а также места его возможной установки. Это может осуществляться как в отдельных помещениях (ванной, гостиной), так и по всему дому. Вариантом реализации системы много и нужно выбрать подходящую конкретно вам.
Для теплых полов на водной основе устанавливаются трубы из пластика, проходящие по перекрытиям через весь дом в распределительный центр, регулирующий работу всей системы. Если использовать электрические теплые полы то лучше всего отдать предпочтение инфракрасным. Они более экономичны, легко устанавливаются и обслуживаются.
