Установка.
Вариантов размещения настенных датчиков много, но самый оптимальный вариант — в углу помещения. Об этом говорит и диаграмма раскрыва лучей на рисунке выше (вид сверху). Вот посмотрите на моем примере. У меня датчик установлен в углу, а справа от него, над дверью, висит светильник.
Из личного опыта скажу, что связку датчик — светильник лучше всего использовать отдельно от действующего освещения. Для этого проведите отдельную линию, в которой будут задействованы только датчик, светильник и выключатель. Так Вы всегда сможете отключить датчик движения, когда в нем нет необходимости.
Кстати, можно использовать и действующий выключатель. Например, если у Вас стоит одинарный, то его меняем на двойной, а свободный контакт выключателя используем для подачи питания 220В на датчик. Если стоит двойной выключатель, то соответственно его меняем на тройной. У меня распределено так:
Давайте рассмотрим вариант установки настенного датчика в прихожей квартиры.
Как правило, в наших квартирах двери из всех комнат ведут в прихожую. Задача
: где установить датчик таким образом, чтобы при выходе из любой комнаты он включал свет? Все очень просто.
Зная диаграмму работы лучей

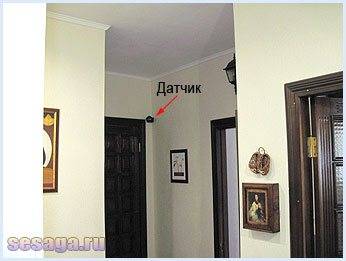

настенного датчика, выбираем самое оптимальное место для установки. Например:
На рисунке желтым цветом обозначена контролируемая зона, при пересечении которой датчик сработает и включится свет. Но также есть и мертвые зоны
, где он Вас не видит. Но этими зонами можно пренебречь, так как при выходе из любой комнаты, Вы все равно попадаете в контролируемую зону.
Конечно, физику луча трудно предугадать, поэтому контролируемая зона показана ориентировочно, но именно таким образом она будет распределяться в прихожей с отклонением, плюс-минус несколько сантиметров. Вот реальный пример соответствующий рисунку выше:
В любом случае экспериментируйте. Возможна даже комбинированная установка настенного и потолочного датчиков одновременно, где работа только одного вида будет не эффективна.
Способ подключения и настройка датчика
Перед подсоединением прожектора следует внимательно изучить сеть, начав с осмотра проводов. После открывания клеммной коробки там можно увидеть три провода:
- фазу (будет подходить к датчику движения, затем к самому светильнику через клеммник);
- ноль (подключается к светильнику и датчику);
- заземление (пойдет к корпусу прожектора через клеммник).
Таким образом, фазный контур проходит через сенсор. Когда прибор сработает на движение, произойдет замыкание контакта, электричество направится по фазе к прожектору. Все это работает в автоматическом режиме. Порядок подключения подобного прожектора не отличается от такового в отношении иных светильников. При замене старой лампы также особых различий нет. Единственное расхождение — такой прожектор можно использовать без выключателя, который будет нужен только для полного отключения прибора. Весь свет загорается автоматически.
Настройка датчика выполняется после процедуры подсоединения проводов
Важно установить элементы сенсоров в правильное поле – туда, где в пространстве будет происходить движение. При настройке прибора надо учесть расстояние действия и угол отклонения по вертикали и горизонтали. Если расстояние будет выставлено неправильно, прожектор не включится, то же касается угла
Проще говоря, объект должен попасть в трехмерное поле, только тогда свет загорится. Как узнать два важнейших показателя? Они указываются в инструкции к прожектору с датчиком
Если расстояние будет выставлено неправильно, прожектор не включится, то же касается угла. Проще говоря, объект должен попасть в трехмерное поле, только тогда свет загорится. Как узнать два важнейших показателя? Они указываются в инструкции к прожектору с датчиком.
Также надо настроить время, в течение которого включится свет. Обычно оно составляет от 1 до 10 секунд. Если конструкцией предусмотрена функция подключения прожектора в темноте, он будет зажигаться, как только стемнеет до определенной степени.
Цена светильников с датчиками, реагирующими на движение, высока. Потому надо сразу определить, оправдана ли покупка. Для непостоянного пользования лучше купить менее дорогие изделия, работающие от обычного выключателя. И все-таки современные прожекторы остаются востребованными из-за долговечности службы и комфорта в использовании.
Данного типа лампы выполняют те же функции, что и аналогичные им устройства без детекторов перемещения — они освещают необходимую территорию. Гораздо более удобно, когда установлен прожектор с датчиком движения для улицы. Это здорово экономит затраты на электроэнергию, так как прожектор не горит постоянно, включаясь лишь тогда, когда кто-то появляется в зоне действия датчика движения.
Кроме того, настройка светочувствительности позволяет ему не включаться в светлое время суток. LED прожектор с датчиком движения рекомендован для уличного освещения, так как дает самый четкий и яркий свет на необходимой территории. Может стать незаменимым помощником, если владелец делает ремонт на территории и пришлось задержаться до темноты. Оснащенный датчиком движения прожектор избавит владельцев от множества хлопот.
Прожектор светодиодный с датчиком движения
Подключаем к электросети
Подготавливается инвентарь и материалы:
- шуруповёрт;
- пассатижи;
- острый нож;
- изолента;
- паяльник;
- провода.
Провод для светодиода подойдёт и тонкий (на 0,5 – 1,5 мм2).
Кроме того, лучше подбирать провод того же металла, что и на приборе.
Если приобретён недорогой, прибор, лучше до начала эксплуатации раскрутить его и осмотреть. Зачастую в них могут быть не подключены провода (заземление, например), или недостаточно термопасты (она может быть пересохшей, промазана неравномерно и не обеспечивать надёжного контакта платы с радиатором).
Провод разбирается на жилы. По цвету подбираются соответствующие контакты.
Цветная оболочка на обоих контактах зачищается ножом примерно на 2 – 3 см.
Если соединяются провода подобного металла (медь с медью, например), они немного скручиваются и пропаиваются. Если же по каким-то причинам приходится использовать провод из другого металла (медь с алюминием, например), то соединять их нужно посредством специальных завинчивающихся клемм.
Места соединения проводов тщательно обматываются изолентой.
Заключение
Светодиоды рано или поздно вытеснят с рынка малоэффективные аналоги. Они освещают лучше, чем галоген или люминесцентный вариант, а энергии при этом потребляют гораздо меньше. Прожектор с фотоэлементом и датчиком движения – отличное приобретение, для частного дома, освещения организации и даже для уличных фонарей!
Разновидности датчиков
Разновидности датчиков
Не смотря на одинаковый принцип действия, их назначение может быть разным, в зависимости от условий эксплуатации. Поэтому, выбирая датчик, следует в первую очередь определиться с тем, где он будет установлен.
Устройства, предназначенные для установки на открытом воздухе, выполняются в более защищенном корпусе, тем более, если они работают от сети 220V. Степень защиты помечается двумя буквами (IP) и цифрами. Так, для эксплуатации вне помещения следует выбирать электрооборудование, имеющее степень защиты IP 55 и не ниже, а в случае установки внутри помещения – с пометкой до IP 55.
Выбор по типу питания
В зависимости от конструкционных особенностей, датчики работают:
- От сети, напряжением 220 V.
От гальванических элементов питания (батареек или аккумуляторов).
Наиболее востребованными считаются устройства, работающие от напряжения 220 V, то есть проводные. Меньший спрос на датчики, которые работают от батареек или аккумуляторов, но в последнее время все больше отдают предпочтение независимым источникам питания. К тому же, бывают случаи, когда необходим именно беспроводной датчик движения, работающий от солнечной батареи, например.
Принцип действия датчика движения
Принцип работы датчиков движения может быть различным. Поэтому различают:
Инфракрасные датчики движения, которые реагируют на тепло, излучаемое теплокровными существами. Представляют пассивные устройства, поскольку сами никаких сигналов не излучают, а только реагируют на них. Такие типы датчиков реагируют не только на появление человека, но и на движения животных.
- Акустические датчики, реагирующие на звуковые сигналы. Это также пассивные устройства, которые включают различные устройства от хлопка руками или от звука открывающейся двери и т.д. Их удобно устанавливать в подвалах частных домов или городских квартир. Как правило, в подвалах появляется шум только тогда, когда в него кто-то заходит. Что касается других условий эксплуатации, то нужно хорошо подумать.
- Микроволновые датчики движения. Это уже группа активных устройств, поскольку датчики движения сами генерируют микроволны и сами их отслеживают. Если в их «поле зрения» появляется движущийся объект, то они включают сигнализацию, как световую, так и звуковую. Чувствительные модели таких устройств могут контролировать помещения, находящиеся за перегородками. Как правило, подобные типы датчиков применяются в охранных системах.
Ультразвуковые датчики отличаются от микроволновых только диапазоном излучаемых сигналов. Используются не так часто, поскольку на него могут реагировать животные. Длительное излучение ультразвука может также негативно сказаться на здоровье человека.
- Комбинированные, в которых заложено несколько принципов реагирования на движущиеся объекты. Эти устройства считаются наиболее надежными, но и стоят они гораздо дороже.
Как правило, в основном используются инфракрасные датчики, поскольку это недорогие устройства, а их радиус действия устраивает потенциальных покупателей. К тому же, датчики оборудованы регуляторами для более точной настройки. Ультразвуковые и микроволновые датчики лучше устанавливать в длинных коридорах или на лестницах, поскольку у них гораздо больше радиус действия. Для охраны важных объектов лучше подойдут микроволновые датчики, тем более что они способны обнаружить движущийся объект даже за перегородкой.
Разновидности датчиков движения
Основной принцип работы прибора – использование волн разного диапазона для получения информации о контролируемом объеме (пространстве). При этом по типу волн различают датчики:
- фотоэлектрические (световые, оптические);
- инфракрасные (невидимый для человека спектр светового излучения);
- ультразвуковые;
- микроволновые;
- томографические (на основе радиоволн).
Кроме того, выделяют датчики активные и пассивные. Первые излучают волны в пространство и анализируют «ответ», то есть изменения в отраженном излучении. Вторые только анализируют поступающее из внешней среды излучение. Комбинированные модели одной частью излучают, другой – анализируют волны.
Важно: использование ультразвуковых датчиков в местах постоянного проживания людей, нахождения домашних или диких животных нецелесообразно. Животные слышат ультразвук, люди иногда способны его воспринимать
Поэтому постоянно излучаемые сигналы приводят к беспокойству домашних питомцев или недомоганию у людей.
Поскольку около 50% используемых в быту и неспецифических системах слежения датчиков являются инфракрасными, в основном в статье будут рассматриваться именно эти приборы
Ячеистая структура на видимой части датчика – это система из нескольких (нескольких десятков) линз Френеля. Каждая из линз фокусирует падающие на нее инфракрасные лучи и проецирует их на чувствительный элемент. Если в «зоне ответственности» никого нет, уровень излучения примерно равен для всех линз. При появлении в зоне «теплого» объекта уровень излучения увеличивается на некоторых линзах. По этим данным система определяет наличие движения в определенной части помещения.
Интересно, что в зависимости от настройки и уровня теплового воздействия инфракрасный датчик движения может включать освещение или подавать сигнал тревоги.
Надежность срабатывания прибора зависит в том числе от угла охвата («зоны чувствительности) и правильности настройки.
Показанный на схеме детектор является пассивным, то есть только приемником.
Принципы замеров уровня освещенности сумеречным датчиком
Выше была описана схема установки датчика фотореле для уличного освещения. Но с помощью чего фотореле определяет тот момент, когда необходимо замкнуть или разомкнуть электрическую цепь? В данных устройствах применяются чувствительные элементы из разных полупроводниковых металлов, которые монтируются на том месте датчика, куда падает естественный свет. В месте соприкосновения этих металлов возникает небольшой электрический импульс, который и даёт дальнейшую команду для замыкания всей цепи. Рассмотрим основные разновидности этих элементов (принцип их работы):
- фоторезистор (сопротивление изменяется в зависимости от окружающего естественного светового потока благодаря содержанию сульфида или селенида кадмия внутри элемента);
- фотодиод (способен генерировать электрический заряд с помощью фотовольтатического эффекта);
- фототранзистор (является оптоэлектронным проводником, реагирующим на естественную освещённость с помощью облучения части своей базы);
- фототиристор (применяют в цепях с постоянным током, регулирует напряжение исходя из естественного луча света, падающего на его матрицу);
- фотосимистор (работает от переменного тока, синхронизирует подаваемый ток из нескольких каналов, например, из 2-ух фототиристоров, и передаёт его на главный электрод, который управляет всей схемой).
Принцип работы датчика
Смысл работы датчика заключатся в световой реакции на осуществление какого-либо движения. Если прибор зафиксирует движение, то он среагирует включенным светильником. Как правило, они устанавливаются на высоте двух-шести метров от земли.
Во избежание частых срабатываний прибора нужно продумать место, в котором он будет установлен. Не рекомендуется ставить датчик там, где находятся движущиеся приборы, приборы излучающие тепло или холод, частые движения.
Далее рассмотрим, как установить прибор движения. Крепеж производим следующим образом, по часовой стрелке поворачиваем защитную крышку, затем снимаем ее. Под крышкой находятся несколько отверстий для крепления.
Отвертки изолированные-диэлектрические до 1000В — советы как выбрать лучшего производителя
Диэлектрический изолированный инструмент для работы — какой лучше выбрать? Обзор производителей, фото + видео
Как сделать антенну для радио FM своими руками — простая инструкция по изготовлению самодельной антенны с фото и описанием
В некоторых моделях находятся три регулятора, которые напрямую связаны с установкой срабатывания, которая связаны с основными параметрами.
Трехпроводная схема подключения датчика движения
Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.
Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.
Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.
Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:
- Автоматический выключатель (что в распредщитке).
- Распредкоробка (в которой основной монтаж).
- Датчик (к нему подведен провод из распредкоробки).
- Светильник (второй провод из распредкоробки).
Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:
- От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
- На светильник три жилы, если корпус осветительного прибора из метала.
- Три жилы на датчик.
Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.
Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:
- Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
- Один вывод – обозначается литерой А.
Монтаж
Для установки трехжильного датчика движения:
Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
- Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
- Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:

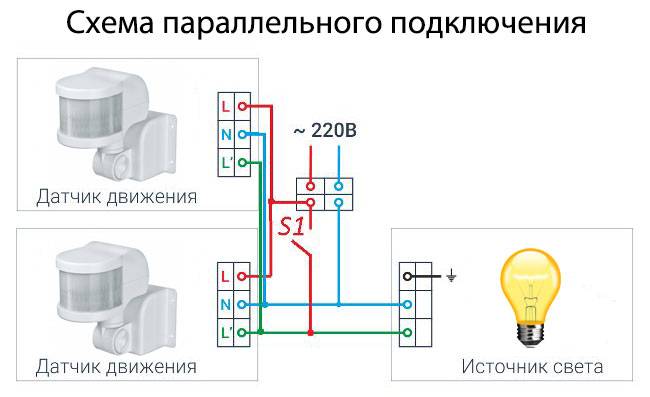

- Немного наглядности вот на этом рисунке.
- Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
- Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.
Настройка и регулировка чувствительности
После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:
- На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
- Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
- Угол поворота всей сферы позволяет регулировать детектирование животных.
Преимущества и нюансы использования
Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.
Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.
Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.
По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.
Недостатки
Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.
Сфера использования
Области применения данных приборов обширны. Они затрагивают бытовую, промышленную и торговую сферы жизни. При использовании прожекторов для декоративного освещения архитектурных сооружений следует выбирать конструкцию со степенью защиты от проникновения пыли и влаги IP65 и выше. При таком раскладе гарантируется работоспособность оборудования в температурном диапазоне от -45 до +50 град. Цельсия, противостояние атмосферным осадкам, включая дождь и снег. Прожекторы размещаются на возвышенностях, а срок эксплуатации превышает 50000 часов.
Диодные прожекторы применяются для освещения различных открытых территорий с выставочными витринами, футбольными полями и другими спортивными площадками. В данном случае важен выбор мощности и цветовой температуры, что позволит избежать отбрасываемых объектами теней и в точности передать цвета, подчеркнув достоинства товара (в случае с торговыми витринами). Оборудование применяется для освещения рекламных щитов, позволяя правильно расставить акценты.
Нередко можно встретить прожекторы на led-диодах в театральных и киноконцертных залах. С их помощью организуется эффективное освещение с возможностью управления.
Одно из преимуществ, которое обусловило распространенность светодиодных прожекторов во всем мире, является экологическая безопасность. В случае выхода из строя прибор утилизируется как обычный мусор.
Это интересно: Подключение светодиодной ленты для подсветки лестницы от одного кабеля
Виды прожекторов с датчиком движения
Осветительные приборы, предназначенные для уличной установки, делятся на следующие виды:
- прибор, работающий на лампах накаливания;
- приспособление на экономичных люминесцентных лампах;
- прожектор с ртутными элементами;
- галогенный прожектор;
- фонарь со светодиодным источником света;
- прожектор на солнечных батареях с датчиком движения.
Прожекторы разных форм
Принцип работы всех перечисленных вариантов знаком, остается узнать, где и как используется устройство, работающее от солнечной батареи.
Данный тип способен исправно работать в любых климатических условиях. Это качество и является его главной особенностью. Фонари на солнечной батарее подключаются в труднодоступных районах, где протянуть электрическое освещение улиц проблематично.
Подключение прожектора с датчиком движения
Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.
Прожектор с датчиком движения
Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.
В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.
По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.
Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.
Совет
Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.
Схема подключения прожектора к схеме приведена ниже:
- Фазный провод подключается к датчику.
- Нулевой провод от колодки идет на датчик и прожектор.
- Проводник для защиты подключен к корпусу.
- Провод с фазой А подключен к светильнику через колодку.
Подключение датчика движения к прожектору
Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.
Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.
Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.
Установка прожекторов
Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.
Подключение датчика движения к прожектору
Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах
Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору
Подключение светодиодного прожектора
Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.
При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

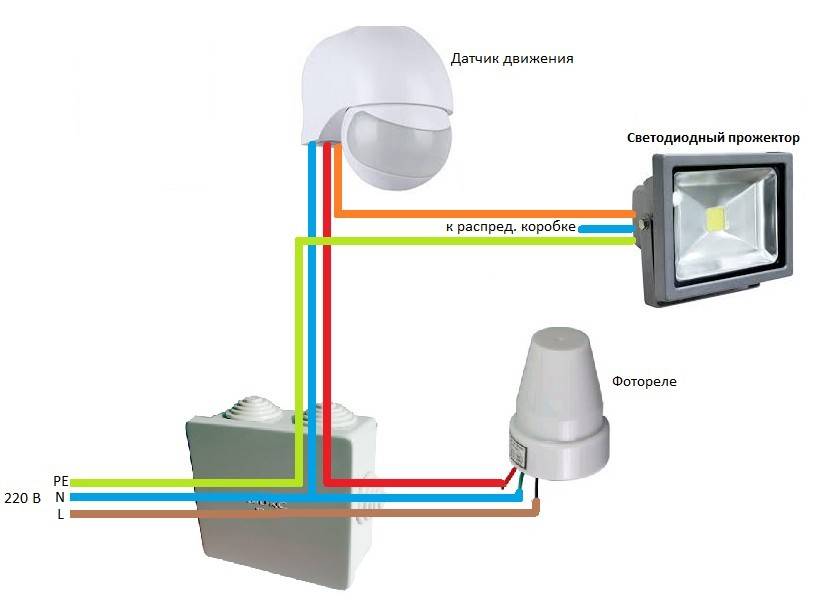

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.
Монтаж прожекторов с фотореле (сенсорных).
Светодиодный прожектор с датчиком движения
Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.
Настройка и регулирование датчиков движения
Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.
Светильник с ручками для регулирования
Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.
Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.
Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.
