Виды и технические характеристики светодиодов

Кто изобрел светодиод

Общая светодиодная технология существует уже более сорока лет. Первый светоизлучающий диод видимого спектра был изобретен в 1962 году Ником Холоняком-младшим, который в то время работал консультантом в General Electric.

Однако некоторые факторы не позволили технологии перейти к практическому использованию освещения. Стоимость была главной проблемой, первые светодиоды стоили более 200 долларов за диод. Другим ограничивающим фактором был цвет, до 70-х годов единственным цветом, который мог создавать светодиод, был красный. Еще одним фактором был световой поток, который в течение ряда лет ограничивал практическое использование светодиодов для визуальных сигналов, таких как световые индикаторы и знаки.

Использование светодиодов в лампочках является довольно недавним и продолжающимся развитием. Первые массовые установки светодиодного освещения произошли всего за последние несколько лет, и технология постоянно совершенствуется.

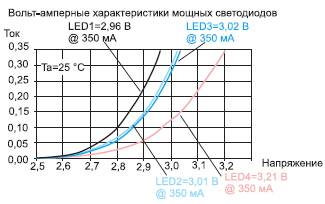

Вольтамперная характеристика светодиода (ВАХ)

Светодиод – нелинейный элемент электрической цепи, его ВАХ по форме практически идентична  обычному кремниевому диоду. На рисунке 1 приведена ВАХ мощного белого светодиода, одного из ведущих мировых производителей.

Рисунок 1

По графику видно, что при увеличении напряжения всего на 0,2 В (например, участок 2,9…3,1 В), сила тока увеличивается более чем в два раза (с 350 мА до 850 мА). Справедливо и обратное: при изменении тока в достаточно широких пределах, падение напряжения изменяется весьма незначительно

Это очень важно

Второй важный момент – падение напряжения от образца к образцу в одной партии может отличаться на несколько десятых долей вольта (технологический разброс). По этой причине источник питания светодиодов должен иметь стабилизацию  по току, а не по напряжению. Световой поток, кстати, нормируется также в зависимости от прямого тока. Теперь посмотрим, как эта информация пригодится при выборе схемы подключения.

Последовательное соединение (рисунок 2).

Рисунок 2

На схеме показано последовательное включение трех светодиодов HL1…HL3 к источнику постоянного тока J. Для простоты возьмем идеальный источник тока, т.е. источник, обеспечивающий  постоянный ток одинаковой величины, независимо от нагрузки. Поскольку сила тока в замкнутом контуре одинакова, через каждый элемент, последовательно включенный в этот контур, протекает ток одинаковой величины I₁=I₂=I₃=J. Соответственно обеспечивается одинаковая яркость свечения. Разница в падениях напряжения на отдельных светодиодах не имеет в этом случае никакого значения и отражается только на величине разности потенциалов между точками 1 и 2.

Рассмотрим конкретный пример расчета подобной схемы. Пусть требуется обеспечить питание трех последовательно включенных светодиодов током 350 мА. Падение напряжения при этом токе по данным производителя может составлять значение от 2,8 В до 3,2 В.

Рассчитаем требуемый диапазон выходного напряжения источника тока:

U_min=2,8×3=8,4 В;

U_max=3,2×3=9,6 В.

Максимальная мощность потребляемая светодиодами составит P=9,6×0,35=3,4 Вт.

Таким образом источник должен иметь следующие параметры:

Выходной стабильный ток – 350 мА;

Выходное напряжение – 9 В ±0,6В (или ±7%);

Выходная мощность – не менее 3,5 Вт.

Все предельно просто.

Серийно выпускающиеся источники питания для светодиодов (драйверы) обычно имеют более широкий диапазон выходного напряжения, чтобы разработчик светотехнического устройства не был привязан к конкретному количеству излучающих диодов, а имел некоторую свободу действий. В таком случае можно к одному и тому же источнику подключать последовательно, например, от 1-го до  8-ми светодиодов.

Тем не менее, последовательная схема включения имеет свои недостатки.

1. Во-первых, при выходе из строя одного из диодов в цепи – по понятным причинам гаснут и все остальные. Исключение – короткое замыкание светодиода – в этом случае цепь не обрывается.
2. Во-вторых, при большом количестве светодиодов, сложнее реализовать низковольтное питание.

Например, в случае если стоит задача запитать 10 светодиодов последовательно (это падение напряжения порядка 30 В) от автомобильного аккумулятора, то без повышающего преобразователя не обойтись. А это уже дополнительные затраты, габариты и снижение КПД.

Параллельное соединение (рисунок 3).

Рисунок 3

Рассмотрим теперь параллельное соединение тех же светоизлучающих диодов.

Согласно первому закону  Кирхгофа:

J=I₁+I₂+I₃,

Чтобы обеспечить каждому светодиоду одноваттный режим (I=350мА), источник тока должен выдавать 1050 мА при выходном напряжении порядка 3 В.

Как уже говорилось выше, светодиоды имеют некоторый технологический разброс параметров, поэтому на самом деле токи поделятся не поровну, а пропорционально своим дифференциальным сопротивлениям.

К примеру, если прямое падение напряжения, измеренное на этих светодиодах при токе 350 мА, составляло 2,9 В, 3 В, 3,1 В для HL1, HL2  и HL3 соответственно. То при включении по представленной схеме токи распределятся следующим образом:

I₁≈360 мА;

I₂≈350 мА;

I₃≈340 мА.

Это значит, что и яркость свечения будет разная. Для выравнивания токов в такие цепи обычно последовательно светодиодам включают резисторы (рисунок 4).

Рисунок 4

Выравнивающие резисторы увеличивают потребляемую мощность общей схемы, а следовательно снижают эффективность.

Такой способ соединения чаще всего применяют с низковольтными источниками питания, например в портативных устройствах с электрохимическими источниками тока (аккумуляторами, батарейками). В других случаях рекомендуется соединить светодиоды последовательно.

Потребляемая мощность

Основная причина замены лампочек Ильича на светодиодные – экономия потребляемой электроэнергии. Значение ламп накаливания колеблется в пределах 40-100 Вт. Для светодиодов этот показатель ниже в 10 раз. Это значит, что при одинаковом уровне светового потока светодиодные изделия расходуют меньшее количество электрического напряжения.

Предлагаем ознакомиться Можно ли квасить капусту в металлической кастрюле

Светодиодные лампы с каждым днем становятся более востребованными. При покупке учитывают репутацию производителя, магазина. По характеристикам изделий учитывают необходимую мощность (в эквивалентах согласно таблицам), уровень светимости, размеры цоколей. Чтобы экономия оказалась действительной, рекомендуется приобретать лампы с расчетом значений электропроводки и количества электротехнических приборов.

Светодиодные лампы считаются самыми экономичными, так как теоретически потребляют в 7,5 раз меньше энергии, чем изделия с нитью накаливания.

Например, светодиодная лампа, которая потребляет 10 Вт, по уровню освещения равноценна «лампочке Ильича» на 60 Вт. Если продолжительность использования одинаковая, за электроэнергию можно платить в 6 раз меньше.

Потребление электроэнергии (W)	Поток света (лм)
Накаливания	Люминесцентной	Светодиодной
20	5	3	250
40	8	4	400
60	15	10	700
75	19	11	950
100	26	14	1300
150	36	20	1800
12	50	90	Светоотдача (лм/Вт)

Ток светодиода. Как определить ток светодиода

Светодиоды широко используются в современной электронной аппаратуре. К числу их несомненных достоинств относятся небольшие размеры и яркое свечение. Но для того чтобы светодиод исправно работал, необходимо правильно установить его рабочий ток.

Вам понадобится

– тестер (мультиметр);

Инструкция

1

Светодиоды могут исправно служить многие годы, одна быстро выходят из строя, если работают при повышенной силе тока. Чтобы правильно рассчитать силу тока, надо знать напряжение, на которое рассчитан конкретный светодиод.

2

Напряжение питания большинства светодиодов можно определить по цвету их свечения. Так, для белых, синих и зеленых светодиодов напряжение питания обычно составляет 3 В (допустимо до 3,5 В). Красные и желтые светодиоды рассчитаны на питающее напряжение 2 В (1,8 – 2,4 В). Большинство обычных светодиодов рассчитаны на ток 20 мА, хотя есть светодиоды, для которых сила тока может превышать 150 мА.

3

Оценить номинальный ток неизвестного светодиода при отсутствии справочных материалов достаточно сложно. Смотрите на колбу – чем она больше, тем выше обычно номинальный ток. Одним из признаков того, что установленный ток выше допустимого, может являться изменение спектра излучаемого света. Например, если излучение белого светодиода приобретает синий оттенок, то сила тока явно превышена.

4

Не забывайте о том, что светодиоды очень чувствительны к превышению питающего напряжения. Например, включив светодиод, рассчитанный на 2 В, в цепь с двумя последовательно соединенными 1,5-вольтовыми батарейками (в сумме 3 В), вы можете его сжечь.

5

Если используется напряжение питания выше рекомендованного, лишние вольты необходимо погасить добавочным (гасящим) резистором. Рассчитать сопротивление резистора можно по формуле R=U/I. Например, вам надо запитать светодиод на 3 В от бортовой сети автомобиля в 12 В. У вас лишние 9 В. При номинальном токе светодиода 20 мА (0,02 А) вы получите нужное значение, поделив 9 на 0,02 – это будет 450 Ом.

6

Собрав схему со светодиодом, обязательно измерьте потребляемый им ток, включив тестер в разрыв цепи. Если ток превышает 20 мА, его надо уменьшить, увеличив номинал резистора. Чуть меньший ток – например, 18 мА, только пойдет светодиоду на пользу, увеличив срок его службы.

7

Следите за правильностью подключения светодиода. К плюсу источника питания подключается анод, к минусу – катод. Катод имеет более короткий вывод, на колбе с его стороны сделан срез (плоская площадка).

Размер кристалла

В общих характеристиках светоизлучающих диодов можно встретить значение размера кристалла. Эта величина измеряется в Милах (mil), 1 mil соответствует 0,0254 мм. Стандартные размеры квадрата кристалла 24×24, 24×40, 35×35 и 40×40 mil. Считается, чем больше его площадь, тем больше потребляемая мощность, при этом снижается нагрев при работе и увеличивается предел перегрузки. Для сравнения размеры 40×40mil соответствуют 1,143 × 1,143 мм и потребляют около 1 Вт.

Естественно, большое значение имеет материал для изготовления и условия, при которых кристалл выращивался. Также значение имеет качество калибровки. Это к тому, что себе дешевле приобретать светодиоды известных брендов, показатели многих китайских лед источников света завышены.

Характеристики СМД светодиодов

Каждый вид SMD светодиода характеризуется не только величиной излучения и количеством потребляемого тока, но и другими параметрами. Тип изделия определяет применение прибора и особенности монтажа.

Характеристики светодиода 3528

Как видно из таблицы, светодиод SMD 3528 бывает однокристальным и трехкристальным. В первом случае он может генерировать белый нейтральный и теплый свет, а также желтый, синий, зеленый и красный. Во втором подает сразу несколько цветов. Однокристальный вариант оборудован 2 выводами для подсоединения, а трехкристальный – 4 (1 катод и 3 анода). Чтобы предупредить влияние окружающей среды, кристаллы заливаются прозрачным компаундом. Материал может включать люминофор: так выравнивают цветовые показатели прибора.

Световой поток, который излучает прибор, невелик. Зато SMD 3528 обладает миниатюрными размерами и регенерирует разные цвета. Благодаря этому светодиоды используют в лентах подсветки и недорогих декоративных светильниках.

Характеристики светодиода 5050

Светодиод SMD 5050 может включать 3 или 4 кристалла. Для одноцветного светильника выбирают одинаковые или близкие по оттенку кристаллы. 5050 отличается более высокой яркостью – в 3 раза больше, чем 3528. В диодах предусмотрена такая же защита: прозрачный компаунд или люминофор.

Прибор отличается лучшим соотношением мощности и цены и обеспечивает любой цвет светового потока. Как правило, 5050 устанавливают на декоративные осветительные ленты – одноканальные, RGB, RGBW. Если увеличить плотность крепления – до 60 штук на 1 м, светодиодную ленту можно использовать не только как украшение, но и для освещения интерьерных элементов. Ленты оснащены контроллерами, что позволяет регулировать оттенок и интенсивность света.

Характеристики светодиода 5630

Элемент 5630 имеет только однокристальное исполнение, но отличается высокой мощностью: генерирует световой поток в 57 люменов. Цвет белый, с разной температурой: холодный, дневной, теплый. Прибор защищен 2 старисторами и может выдерживать импульс тока до 400 мА.

У светодиода 4 вывода, но работу элемента обеспечивает только 2. 2 других вместе с подложкой требуются для отвода тепла. Применяют диод при изготовлении мощных ламп и прожекторов.

Важно! Яркость диода зависит от температуры воздуха. При +85 градусов показатель падает на 25%

Характеристики светодиода 5730

Однокристальный вариант обладает такой же мощностью, что и 5630, а вот трехкристальный SMD светодиод 5730 втрое мощнее: изучает свет яркостью до 158 люменов. Также предназначен для получения светового потока белого цвета, но с разной цветовой температурой.

Модификация отличается очень низким тепловым сопротивлением, что позволяет обойтись без двух дополнительных выводов, как в 5630. При этом она выдерживает также импульсный ток.

Элемент отличается высокой производительностью и используется также как и 5630 – при производстве мощных светодиодных светильников.

Характеристики светодиода 3014

Однокристальный элемент умеренной мощности – до 11 люменов, и очень небольших размеров. В качестве защиты используется компаунд. Светодиод генерирует белый свет – теплый, холодный, основные цвета, а также оранжевый. Эту относительно недавно появившуюся модификацию относят к категории слаботочных.

При монтаже изделия нужно учитывать его особенность: выводы у него нетипично длинные и достигают нижней части корпуса. Таким образом, улучшается теплоотвод.

Главное назначение 3014 – модули и ленты декоративной подсветки. Нередко диоды применяют при производстве автомобильных ламп и настольных приборов.

Характеристики светодиода 2835

Из всех типов SMD светодиодов модель является самой мощной: излучает примерно на 20% больше света, чем 5730. Так можно уменьшить энергопотребление. Однокристальный прибор производят в трех версиях разной мощности. Он излучает белый свет разной температуры. По размерам близок к элементу 3528, но имеет круглую линзу.

Этот вариант наиболее популярен, так как применяют его при изготовлении буквально любых осветительных приборов: ламп на улице, прожекторов, бытовых светодиодных светильников. А это означает большое количество подделок, где вместо одноваттного диода устанавливают элемент меньшей мощности.

Как определить параметры тока для светодиода: способы, примеры расчета

Определение параметров неизвестного светодиода может быть произведено различными способами, на основе той или иной методики. Некоторые из них являются чисто математическими, полученными с помощью расчетов на основе полученных данных. Другие варианты предполагают проведение измерений характеристик светодиодов с помощью специальных приборов (тестеров или мультиметров).

Зачем нужно знать ток

Информация о том, какой потребляет ток данный светодиод, позволит избежать перегрузок или нарушения рабочего режима при эксплуатации светильников. Небольшое понижение напряжения способствует продлению срока службы, но превышение параметров резко ускоряет выход из строя отдельных элементов или всей цепи.

Если производится сборка цепи из большого количества светильников, обязательно измерьте силу тока и сравните полученное значение с паспортными данными. Если имеется превышение заданных 20 мА, необходимо увеличить гасящее сопротивление (подобрать резисторы с большим номиналом). Если ток в цепи окажется немного меньше (порядка 18 мА), то ничего исправлять не надо. Такое значение не сможет заметно снизить яркость свечения, но смягчит режим работы и позволит увеличить срок службы светильников.

Способы определения силы тока, напряжения и других параметров

Далеко не все знают, как определить ток и прочие параметры неизвестного светодиода. Существуют разные варианты, требующие определенных знаний и практической подготовки, или простого наличия измерительного прибора. От применяемой методики зависит точность и корректность проверки устройства. Пользователи обычно прибегают к наиболее простому и доступному для себя способу определения рабочих характеристик, хотя он может оказаться не самым эффективным. Известны следующие варианты:

• измерение специальными приборами (мультиметром);
• расчет параметров с использованием теоретических методик;
• визуальное определение типа светодиода.

Выбор того или иного типа проверки обусловлен возможностями и степенью подготовки пользователя. Рассмотрим их подробнее.

Мультиметром

Существует два основных рабочих параметра, подлежащих измерению тестером:

• рабочий ток;
• прямое падение напряжения.

Необходимо правильно определять анод и катод. У элементов обычной конструкции (с длинными ножками) анод более длинный. На впаянных в схему деталях проверку выполняют последовательным изменением полярности, если с первого раза она не была правильно определена. На мультиметре переключатель устанавливается в соответствующее положение:

• DCV — измерение постоянного напряжения;
• DCA — измерение постоянного тока до 200 мА.

Показания тестера дают достаточно точные данные, ограниченные лишь собственной погрешностью данного прибора. Ценность этого способа состоит в непосредственном измерении устройства, находящегося в конкретных условиях. Данные, отображающиеся на дисплее, позволяют делать выводы о режиме работы и состоянии как самого светодиода, так и всей схемы целиком.

По закону Ома

Теоретический метод определения параметров удобен тем, что позволяет обойтись без использования приборов и определить, сколько вольт в светодиоде, сугубо расчетным путем. Проверка состоит в расчете параметров по общеизвестной формуле:

Или, проще, напряжение равно произведению силы тока на сопротивление.

По внешнему виду

Визуальное определение параметров — весьма сомнительное занятие, дающее минимальное и не всегда корректное понятие. Однако, в ситуациях со светодиодами, внешние признаки иногда могут дать вполне достоверную информацию.

Например, синий оттенок в работающего элемента свидетельствует о завышенном напряжении питания. Прямое падение напряжения светодиодов обычно находится в определенных пределах, обеспечивающих заданный цвет элемента.

Изменение режима может говорить об отсутствии (или коротком замыкании) в цепи гасящего резистора.

Осветительные светодиоды

Выбирая,
какие светодиоды самые яркие,
стоит остановиться на осветительных. Это сверхмощные
светодиоды с высокой интенсивностью излучения. Выпускаются исключительно
в белом цвете, тёплом и холодном, корпус предназначен для поверхностного
монтажа. Используются в лампах
и светодиодных лентах, фарах, фонарях и прочем, где необходимы мощные сверхъяркие светодиоды.

Не
существует естественных кристаллов, излучающих белый свет. Поэтому, чтобы
создать светодиоды белого свечения,
используются различные технологии, основанные на смешивании трёх основных
цветов (RGB). Цветовая температура определяется способом их сочетания.
Популярным методом является покрытие кристалла слоями люминофора, каждый из
которых отвечает за один из трёх базовых цветов. Другой способ заключается в
нанесении пары слоёв люминофора на голубой кристалл.

Можно выделить следующие
преимущества осветительных диодов:

• различное цветовое свечение;
• возможность выбора световой температуры;
• энергосбережение, сокращающее расходы электричества;
• малый коэффициент пульсации;
• разнообразная
  рассеиваемая мощность.

Среди осветительных
выделяются следующие виды светодиодов:

Тип светодиода	Строение	Корпус	Угол рассеяния	Область применения
SMD	Кристалл, покрытый люминофором, размещён на алюминиевой либо медной подложке, отводящей тепло	В основном прямоугольный, с линзой или без	100-130о	Переносные фонари, светодиодные лампы и ленты, фары авто
COB	Большое количество светодиодов SMD в едином корпусе, покрытом люминофором	Имеют вид матрицы, чаще всего прямоугольной	до 180о	Только для освещения без узконаправленного излучения
Filament	Кристаллы покрыты люминофором и установлены на стеклянную подложку	Цилиндрическая подложка	360о	Декоративная подсветка помещений
PCB Star	Один кристалл большой площадью на подложке из алюминия	Подложка в форме шестерёнки или звезды	120о	Мощные прожекторы и ручные фонари

Обратите внимание! Спектр свечения Filament намного приятнее для человеческого глаза, чем виды SMD и COB, и схож со светом ламп накаливания

Маркировки LED-диодов

На светильниках обычно при помощи маркировки указываются типы светодиодов, используемых в нем. Какими могут быть виды этих световых элементов и каковы их особенности – вопрос, который требует разъяснений.

Светодиоды SMD

Расшифровывается маркировка светодиодов SMD как Surface Mounted Device, что по-русски звучит как «поверхностное оборудование». Иными словами, такой LED SMD-прибор находится на поверхности светильника. Для примера можно взять световую полосу, над уровнем которой находятся именно такие SMD-диоды. Маркировка в виде чисел указывает на размеры светодиодов. К примеру, имеется название прибора – SMD 3528 LED (или 3528 SMD LED). Его размер 3.5 х 2.8 мм. Светодиодные полосы с такими диодами прекрасно гнутся, за счет чего очень удобны в случае установки. Также и их подключение не представляет никаких сложностей.

Многоцветная светодиодная лента

Светодиоды DIP LED

Еще один тип светодиода с очень похожими SMD-характеристиками. Выглядят они как цилиндр, размещенный по ленте. Отличается наличием хорошей силиконовой защиты. Цифровое обозначение указывает так же на размеры элемента (тот же пример, как и с SMD 3528). Применяется он только для стекла, к примеру, для полок гарнитура из этого материала. В отличие от ленты с SMD, светодиодная полоса с DIP сгибается не только вдоль, но и поперек.

Проверка светодиода с применением мультиметра

Для тестирования этих приборов подойдут те же методики, что и для обычных полупроводниковых диодов. Следует только учитывать большее падение напряжения (от 1,8 В в индикаторных до 11 В – в световых модификациях). При работе надо применять стандартные средства снятия электростатических зарядов, чтобы не повредить p-n переход.

Тестер включают в режим проверки диодов

Соблюдая полярность, касаются щупами выводов. Исправный прибор светится. Расположение анода и катода можно найти в техническом описании конкретного изделия.

Работоспособность светодиода уточнить проще, если в мультитестере есть режим проверки pnp переходов

Для более точной проверки понадобится стабилизированный источник питания.  Мультитестером замеряют ток и напряжение по стандартным схемам (последовательное и параллельное подключение). Далее выясняют соответствие полученных данных с номинальными вольтамперными характеристиками.

Преимущества

За небольшое количество времени сверхяркие и другие диоды стали довольно популярными и востребованными в различных сферах. Причина же скрывается именно в преимуществах, которые сейчас рассмотрим.

• Изделия энергоэффективные. Среди всех имеющихся источников света данный вид считается максимально экономичным. Как правило, использование диодов позволяет снизить запросы на электричество до 80 %. Светодиод сверхяркий белый потребляет больше всего по сравнению с остальными.
• Продукт способен долго работать, не требуя особенного обслуживания или профилактического осмотра.
• Диод не сильно избирателен, что касается температурного режима. Поэтому использовать его можно в любых условиях.
• Если необходим источник света, который защищен от попадания влаги и способен выдерживать удары, то среди сверхярких диодов есть такие модели.
• При работе изделие не нагревается. Единственное, за чем необходимо следить – блок питания. Именно он принимает всю нагрузку на себя и нагревается.

Основные технические характеристики

Диодные лампы характеризуются следующими основными параметрами:

• яркость (интенсивность светового потока);
• напряжение (тип используемого напряжения);
• сила тока;
• длина волны и цветовая характеристика.

Сравнение конструктивных особенностей обычных и мощных диодов

Яркость

Яркость воспринимается зрительными ощущениями, поскольку освещённость предмета на сетчатке глаза пропорциональна его яркости. Складывается она из нескольких параметров. называется Световой поток это количество световой энергии. Единица измерения люмен.

Единицей силы света является один люмен на стерадиан, также измеряемый в канделах: 1 cd. Измеряется яркость в милликанделах. Различают яркие (20 – 50 мкд.) и сверх яркие (20000 мкд. и выше) светодиоды белого свечения. Светодиодная яркость пропорциональна величине протекающего через него тока, т. е. чем выше напряжение, тем больше яркость.

Рекомендуем Вам также более подробно прочитать про возможности и область применения диммеров.

Напряжение

Напряжение, необходимое для работы светодиода, это не напряжение питания, а величина падения напряжения на светодиоде. Колебания напряжения питания вызывает перегорание светодиода. Напряжение напрямую зависит от цвета.

Сравнительная характеристика светодиодов разного цвета

Цвет	Длина волны, нм	Напряжение, В
Инфракрасный	от 760	до 1,9
Красный	610-760	от 1,6 до 2,03
Оранжевый	590-610	от 2,03 до 2,1
Желтый	570-590	от 2,1 до 2,2
Зеленый	500-570	от 2,2 до 3,5
Синий	450-500	от 2,5 до 3,7
Фиолетовый	400-450	от 2,8 до 4,0
Ультрафиолетовый	до 400	от 3,1 до 4,4
Белый	широкий спектр	от 3,0 до 3,7

Сила тока

Работает светодиод на постоянном или пульсирующем токе. Поднимая или снижая интенсивность можно варьировать яркость свечения. Рабочий ток индикаторных светодиодов 20 – 40 мА. Сила тока осветительных элементов составляет от 20 мА. СОВ (на 4 чипа), например, рассчитаны на 80 мА. Одноваттные светодиоды потребляют приблизительно 300-400 мА.

Длина волны и цветовая характеристика

Излучаемый диодом цвет зависит от длины волны светового излучения. Измеряется она нанометрами (0.000000001 метра). Монохроматическое (одночастотное) излучение связано с длиной волны, перемещающейся внутри. Границы длины волны соотносятся с основными цветами определенным образом.

Цвет излучения светодиода меняется при внесении в полупроводниковый материал активных веществ. Для получения светодиодов красного цвета в качестве полупроводников используется алюминий индий – галлий (AllnGaP), для цветов сине – голубого и зеленого спектра – индий – нитрид галлия (InGaN).Чтобы получить, например, белый свет, кристалл синего светодиода покрывают тонким слоем люминофора, который излучает жёлтый и красный свет под действием синего спектра.

В результате смешивания цветов получается белый свет. Белые светодиоды определяются цветовой температурой, измеряемой в К.

Рекомендуем Вам также ознакомиться с тем, как работает датчик движения.

Лампы с диодами могут быть разных цветов

Светодиодная плата

Плата предназначена для крепления светодиодов в любом необходимом количестве и положении. Форма платы бывает:

• прямоугольная;
• линейка;
• круглая;
• квадратная;
• звездчатая
• произвольная.

Виды плат:

• металлические (односторонние, двухсторонние и многослойные);
• изолированные металлические подложки (односторонние, двухсторонние и многослойные, жестко – гибкие).

Дополнительную информацию об история возникновения и принципах функционирования светодиодных элементов смотрите на видео:

Светодиоды это один из новейших источников освещения, имеет широкий спектр применения и большие перспективы. Благодаря соотношению всех параметров светодиодный тип освещения может стать ведущим среди множества осветительных приборов и разнообразных источников света.

Зачем нужно знать мощность

Мощность светодиода нужна для выбора подходящего источника питания. Зная потребление светодиода, мы можем подобрать нужный ему блок питания. Расчет по мощности позволит избежать проблем при дальнейшей работе или сэкономить средства.

Рассмотрим примеры, чтобы стало понятно, о чем идет речь. Например, имеем светоизлучающий диод с рабочим напряжением 3,5 Вольта и током 0,1 Ампера. По формуле расчета мощности P=I*U, получаем значение P=3,5*0,1 => P=0,35 Ватт. Мощность десяти составит 3,5 Ватта или 1 Ампер. Отсюда делаем вывод, что для подключения одного светодиода нам потребуется блок питания (БП) мощностью 0,385 Ватта (с запасом 10%). Для подключения десяти понадобится БП на 3,85 Вт (также с запасом 10%).
