Как сделать и установить гребенку своими руками

Правила выбора фиксатора

Качество изделия влияет на срок его службы. Лучшими считаются монолитные конструкции, изготовленные из прочных и надежных материалов. Ограничители должны быть устойчивы к сильному ветру. Идеальным вариантом считается комбинированное изделие. Потому что оно не сломается при сильных нагрузках и не поржавеет под действием повышенной влажности.

Металлические фиксаторы крепкие и надежные. Но они бедно смотрятся на профиле и со временем подвергаются коррозии.

Отверстия для винтов в ручке должны совпадать с пазами в гребенке. Фурнитура должна плотно прилегать к поверхности. Есть изделия, которые полностью не поднимаются и не опускаются. Они цепляются за шторы и создают дополнительные помехи.

Критерии выбора


Количество выводов коллектора должно соответствовать количеству контуров отопления

Модель элемента необходимо выбирать на этапе проектирования. Количество выводов для коллектора должно соответствовать количеству контуров. Из-за длины маршрутов и давления внутри сети не применяют насосы с целью принудительного потока жидкости. В частных строениях, где прокладывают больше 100 метров, для труб нужно создавать дополнительную тягу внутри системы. При установке теплых полов также нередко возникают перепады давления.

Правильно подобранная гребенка должна сбалансировать эксплуатационные характеристики. Во время выбора в первую очередь смотрят на показатели давления, а также на температуру. Такой элемент может относиться к простому или сложному типу, второй вариант подойдет тем, кому нужна гребенка с вспомогательными опциями. Инновационные элементы помогают настраивать и контролировать температуру, а также другие показатели.

При выборе всегда учитывают материал, из которого сделана гребенка. Это может быть чугун, сталь, латунь или пластик. Идеальным вариантом станут литые элементы, исключающие любые протечки.

Как и где устанавливать коллектор для воды?

Если планируется устанавливать распределительную гребёнку для отопительной системы нужно учитывать главное правило – допустимая разница в длинах разных участков трубопровода от коллектора к радиаторам отопления не должна превышать соотношения 1:2. Проще говоря, длина труб от первой батареи до гребёнки и последующих радиаторов не должна быть меньше чем в 2 раза.

В случае превышения указанных параметров добиться правильной работы коллекторной разводки отопительной системы не получиться. Если в здании существует несколько этажей, то гребёнка должна устанавливаться на каждом из них. При этом существует несколько способов размещения распределительного коллектора:

  • в специальном монтажном шкафу;
  • непосредственно на стене.

Для установки гребёнки на стене в ней обустраивают специальную нишу немного выше уровня пола. По размерам ниша должна соответствовать коллектору с учётом, что к нему будет выполняться подсоединение труб системы отопления. Место размещения гребёнки обязательно должно быть сухим. Чаще всего для этого выбирают коридор или подсобное помещение, где коллекторная система не будет мешать.

Если размещение гребёнки выполняется в коридоре, то в нише желательно разместить специальный шкаф. Конструктивно такое изделие не что иное, как ящик из металла с дверцей и отверстиями для ввода и вывода труб. Ящик обычно оснащается специальными крепёжными элементами для надёжной фиксации гребёнки.

Для чего нужна система коллекторной разводки?

Сначала нужно выяснить, что такое гребенка или коллектор для водоснабжения. Гребёнка – является распределительным устройством, используемым во время установки систем отопления, водоснабжения и во время подключения теплых полов. Конструкция гребенки дает возможность распределять тепловые потоки по всей площади помещения. Рассмотрим детально, какую роль играет гребенка в водопроводной системе, как ее подобрать и осуществить ее монтаж.

В домах старой конструкции во время прокладки использовался магистральный метод. К основной ветке по очереди подключались трубы, из-за этого жильцы жилфонда старого типа и сейчас страдают от неравномерного распределения давления и температуры. Традиционно в водопроводах использовался метод тройниковой разводки на резьбе или сварке. Возможности тройника не позволяют обеспечить стабильный напор при работе нескольких точек одновременно, здесь и приходит на выручку системе водоснабжения гребенка.

В разводке для водоснабжения far при помощи гребенок или коллекторов нет подобных недостатков. Подключение труб к магистрали осуществляется параллельно. Подключение гребенки для холодной либо горячей воды либо даже заполнение бассейна никоим образом не влияет на водоснабжение соседних квартир.

Распределительная гребенка для любой воды служит для выравнивания давления в сети, предотвращает резкие перепады напора и гидроудары. В домах современного типа разводящие коллекторы устанавливают на горячий и холодный водопровод. При помощи коллектора типа гребенки для каждой квартиры создается независимая система водоснабжения, более того:

  • есть возможность провести водопроводную трубу в квартире к каждой точке;
  • гарантия независимой работы всей сантехники независимо друг от друга.

Для того чтобы достигнуть оптимального результата, рекомендуется установить коллекторы гребенки на холодный и горячий водопровод. Выход каждой трубы должен быть оснащен краном, который позволит быстро остановить подачу воды на любой прибор. Данное свойство будет хорошим подспорьем во время неисправности крана или сливного бачка.

  • надежное соединение в системе;
  • четкая работа;
  • стабильное давление;
  • обеспечение удобного использования бытовых приборов подключенных к водопроводу;
  • есть возможность для установки на трубу с горячей водой;
  • исключение температурных перепадов;
  • можно устанавливать разводку водопровода скрытым способом;
  • не требуется полное отключение системы для ремонта на отдельных точках.

К минусам можно отнести, пожалуй, стоимость самого коллектора, а также некоторых комплектующих которые нужны для его монтажа (фитинги, стояки, клапаны и другое). Более того множество подключений делают саму систему более громоздкой. Но при учете надежности пользы работы конструкции, то расходы вполне окупаются.

Как настроить гребенку отопления?

Регулирование системы отопления выполняется вручную по таким параметрам:

По расходу и температуре теплоносителя. Первый показатель определяется по расчетам либо по проектным данным и устанавливается способом изменения скоростного режима насоса для циркуляции теплоносителя. Организовывать контроль за показателями расхода греющей воды допускается с использованием установленного расходомера.

Температурный режим задается ручным способом при настройке показателя термостата. Допускает применение авторегулировки, для этого потребуется установить сервоприводы на каждый контур отопления. После чего параметры можно корректировать дистанционно, взаимодействуя с термодатчиками.

Распределительная гребенка системы отопления настраивается по следующему алгоритму :

  1. Температуру в контуре настраивают на трехходовом шаровом клапане. Это возможно выполнить ручным способом, установив необходимую температуру жидкости поворотом регулировочного механизма на термостате. Наиболее часто в схеме задействуют термостатическую головку с выносным первичным датчиком и импульсной трубкой.
  2. Количественный вариант регулировки на коллекторе, возможно, выполнить как ручным методом, так и автоматическим. Поворачивая колпачок на клапане отдельного контура, и контролируя показание расходомера, добиваются расчетного расхода теплоносителя, в случае, когда он известен. В противном случае настройку выполняют опытным путем, контролируя работу системы в течение нескольких дней, желательно это выполнять для разных температур наружного воздуха.
  3. Автоматическая регулировка заключается в монтаже вместо колпачков особых сервоприводов, способных дистанционно работать с термостатами во всех комнатах.

Предпочтительнее, когда расчеты и наладку будут выполнять специалисты с использованием особых программных приложений и измерительных приборов. Для того чтобы гидравлический режим был выдержан, площади сечения входного и выходного коллектора должны совпадать, как и их общая пропускная способность.

Распределительная гребенка системы отопления должна согласоваться с максимальной тепловой мощностью системы теплоснабжения объекта.
Производительность гребенки указывается в техдокументации подготовленной заводом-изготовителем устройства. Например, распределительная гребенка отопления Дн 100 мм используется для системы с тепловой мощностью не более 60 кВт, что достаточно для отопления объекта в 600 м2. При тепловой нагрузке в 120 кВт, размер гребенки должен быть не менее Дн 120 мм. только в этом случае можно не допустить разбалансировку отопительной сети.

Расчет мощности циркуляционного насоса рассчитывается по удельному расходу горячей воды в системе теплоснабжения. Каждый электронасос по отопительным контурам рассчитывается отдельно. Данные, полученные в процессе подсчетов, нужно округлять в большую сторону и к полученному результату потребуется прибавить запас по мощности – 15%.

Преимущества и недостатки коллекторной системы водоснабжения

К несомненным преимуществам коллекторной схемы водоснабжения я бы отнес

  • Удобство обслуживания системы водоснабжения. Можно отключить любой прибор независимо от других.
  • Возможность подключения новых бытовых приборов с подводкой трубопровода без разбора существующей схемы водоснабжения.

К недостаткам коллекторной схемы, можно отнести, увеличенную цену сантехнических монтажных работ и расход большего количества материалов, так как к приборам нужно подводить отдельный трубопровод.

Также, качественную разводку водопровода по коллекторной схеме можно сделать, только во время капитального ремонта квартирного санузла.

Монтаж коллектора (гребенки)

Ввиду сложности, разветвлённости современных инженерных сетей, а также растущих потребностей собственников жилья в комфорте монтаж коллектора становится всё более востребованным как для частного, так и для коммунального строительства. Это устройство представляет собой металлическую или пластиковую трубу, один конец которой открыт, подключается к трубопроводу, а второй заглушается.

От трубы идут ответвления, количество которых варьируется от 2 до 12 зависимо от количества потребителей тепла или точек водоразбора. При установке распределительного коллектора к каждому ответвлению подсоединяется труба, ведущая только к одному сантехническому или отопительному прибору, что позволяет создать инженерную сеть без лишних соединений трубопровода, сведя к минимуму вероятность протечки стыков. Данные устройства, называемые также гребенками, несколько отличаются по конфигурации, способу монтажа зависимо от типа системы, для которой они предназначены.

Монтаж коллектора отопления

Несмотря на то что одно- и двухтрубные отопительные системы продолжают повсеместно использоваться, лучевая схема разводки теплопроводов приобретает всё большую популярность. Причина этого кроется в удобстве, экономичности, простоте эксплуатации таких инженерных сетей. Подсоединение каждого радиатора к отдельному входу/выходу гребёнки позволяет индивидуально регулировать его функционирование, отключать на случай ремонта или замены. Кроме того, это обеспечивает равномерное распределение тепла между всеми потребителями.

Экономичность состоит в том, что подключение коллектора отопления даёт возможность отключать работу отдельных контуров в помещениях, которые не используются, не тратя на них дорогостоящую энергию. Также лучевая схема наиболее удобна для скрытой прокладки трубопровода, поэтому не нарушает дизайн, стилистику комнат проходящими вдоль стен отрезками труб.

Недостатки данной схемы проявляются на этапе организации. Во-первых, полноценно реализовать такую разводку возможно только на стадии строительства самого здания. Во-вторых, монтаж гребенки отопления предполагает создание разветвлённой системы теплопроводов, ведь от каждого радиатора к ней прокладывается две трубы: подающая и обратная. Это затратно с точки зрения расхода материалов, вложений труда, времени. Однако достаточно быстро окупает себя.

Классификация коллекторов

Разделительные гребенки для водоснабжения отличаются и своей конструкцией, и материалами. Перед тем, как выбрать коллектор, изучите весь ассортимент, представленный на рынке.

Разделители производятся из разных материалов:

  • Нержавеющая сталь обладает устойчивостью к коррозии, огню и высокой температуре. Вес коллектора из нержавейки небольшой, что позволяет легко закрепить его к стене. Это абсолютно безвредный материал, который придает изделию привлекательный внешний вид.
  • Латунь – невероятно прочный металл, который не боится коррозии, высокой температуры. Гребенки из латуни отличаются высокой ценой, однако гарантируют максимальную прочность.
  • Разделители из полипропилена не боятся ржавчины, отличаются небольшим весом.

Коллектор из полипропилена.

Некоторые мастера могут сделать коллектор своими руками из полипропиленовых труб, ни чем не уступающий по качеству фабричной продукции.

Коллекторы отличаются способами крепления труб. В зависимости от материала используемых труб подбирается модель гребёнки.

1. Гребёнка для установки кранов и любых сантехприборов на своё усмотрение. 2. С компрессионными фитингами — предназначена для монтажа труб из металлопласта или сшитого полиэтилена. 3. Для монтажа труб из полипропилена. 4. Под евроконус. Подходит для монтажа труб практически из любого материала через переходник (евроконус).

Разделительные гребенки отличаются количеством отводов. Минимум – 2 выхода, максимум – 6. Отводы, которые на данный момент не используются, можно закрывать заглушками. Если необходимо сделать больше 6 выходов, несколько коллекторов соединяются между собой.

Установка фиксаторов на окна ПВХ

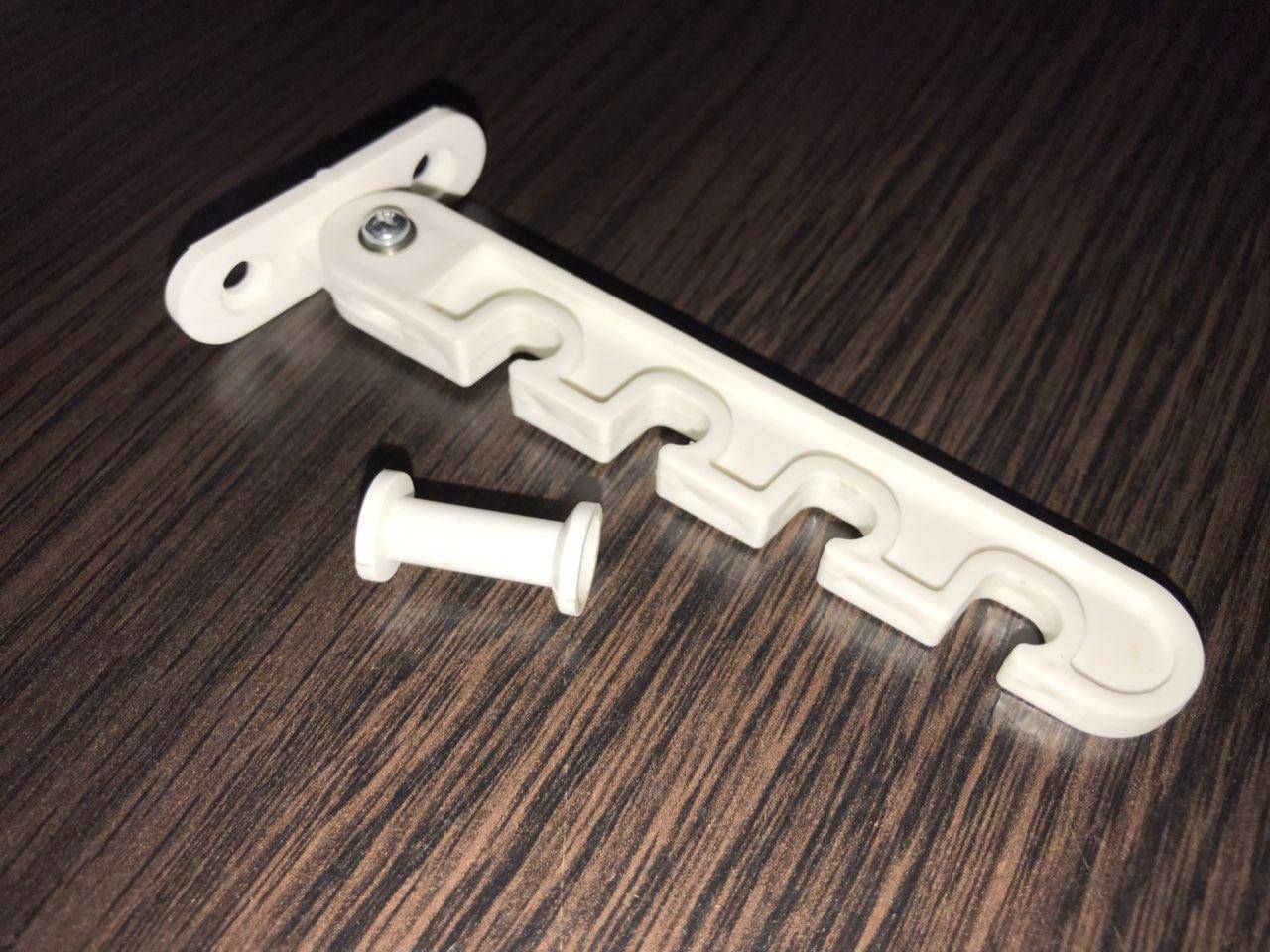

Фиксатор пластмассового окна – это планка с зубцами, которая позволяет фиксировать окно в наклонном либо открытом положении с зазором меж створкой и рамой примерно от 10 до 70 мм. Пластмассовые окна не всегда поставляются с уже установленными фиксаторами. эта статья создана для тех, кто желает установить их без помощи других.

Так же фиксатор ещё именуют гребёнкой. оконным ограничителем. С его помощью можно зафиксировать окно в приоткрытом положении и проветривать комнату, так же он предупреждает захлопывание окна от ветра либо сквозняка и помогает избежать вымораживания помещения в случае проветривания при низких температурах.

Фиксатор состоит из гребёнки и планки за какую цепляется гребёнка .

  • крепящиеся саморезами на торце створки;
  • устанавливающиеся под ручку.

Разглядим последний вариант.

Установка оконного фиксатора:

Поначалу нужно снять ручку окна. Для этого поверните пластинку в основании ручки на 90°:

Сейчас открутите винты и снимите ручку:

Наденьте на ручку планку потому что показано на фото:

Сейчас прикрутите ручку с установленной планкой вспять. Зафиксируйте гребёнку на планке и прижмите к раме окна как это показано на фото ниже. Смотрите за тем, чтоб гребёнка в дальнейшем не мешала закрытию окна:

Отметьте маркером либо карандашом места отверстий на раме, приложите гребёнку к отметкам на раме и провертьте, не мешает ли гребёнка закрытию окна, если мешает, то незначительно сдвиньте её в обратную сторону от створки и сделайте новые отметки. Просверлите узким сверлом отверстия в отмеченных местах, или сходу вкрутите туда шурупы.

Блин! Сделал по аннотации и. что бы вы задумывались. Не верно! А конкретно: нельзя прижимать гребенку впритирку к створке окна, а нужно бросить ЗАЗОР, хотя бы пару мм на лево, перед тем как делать отметки для сверла.

Причина ординарна: окно ведь на весу находится — соответственно подвижна и если зазора нет, то ударяется о гребенку при закрытии окна.

Миша Путилов, 09.02 — 08:53

Обычное микропроветривание на пластиковое окно — установка гребенки

Установка

микропроветривания на створкуокна с фурнитурой Рото — https://www.youtube.com/watch?v=u3AsnMXRXps ООО «

Как установить гребенку на окно за 5 МИНУТ своими руками!

Гребенка

устанавливается наокно тривиально за 5 минут.

Аннотация верная, может быть не учтены все тонкости, я её писал по собственному опыту, ставил у себя гребёнки на все окна, никаких заморочек. Зафиксируйте гребёнку на планке и прижмите к окну — имеется ввиду придавить гребёнку створкой к раме, как это изображено на фото, для фиксации и следующей разметки. Спасибо за комментарий, исправлю и дополню статью, чтоб сделать её более полной и понятной.

Владимир (гость), 06.06 — 05:34

den (гость), 11.06 — 17:53

Спасибо за статью.

Вопрос: есть задачка установить гребенки

, фиксатор у меня другого типа. Т.е. он не на платке, а с шурупом в комплекте, за счет чего его можно установить в любом месте по высоте створки. Неувязка в том, что, начав прикручивать гребенок к профилю пару раз воткнулся в металл снутри профиля(в конечном итоге оставил несколько дыр). Как его прикрутить верно? Сверлить металл либо есть места где металла нет по высоте вдоль створки?

p.s. Предположительно профиль Plafen

Миша Путилов, 14.06 — 10:13

К огорчению не знаком с таким профилем, потому ничем не могу Для вас посодействовать. Попытайтесь отыскать гребёнки такового типа как описаны в статье, я брал в строительном магазине Леруа Мерлен (Leroy Merlin), стоили около 30р.

mar (гость), 27.07 — 12:36

хотел-бы пошире открыть окно и зафиксировать. Можно-ли для этого установить гребенку горизонтально понизу под створкой близко к петле? Спасибо

Гость (гость), 29.08 — 22:38

а если у меня окно при открывании можно зафиксировать под хоть каким углом без всякого фиксатора это есть отлично. все вроде смазано и не поскрипывает

Виды фиксаторов

Гребенки на пластиковое окно представлены несколькими видами, классифицируемыми по:

Материалу.

Крепеж для пластиковых окон из пластика: отличное решения для ПВХ профилей. Можно выбрать расцветку в тон рамы. Вариации положений до 4 позиций. Так как материал изготовления не обладает повышенной прочностью, то их применение на ветреной стороне не желательно – могут сломаться под давлением.

Ограничитель для окон из металла отличается высокой износостойкостью. Цветовая палитра металлических оттенков. Стоимость выше.

Ограничитель открывания окна металлопластиковый: зубчатый элемент пластиковый, а блокиратор металлический. Нечто среднее по функциональным характеристикам между пластиком и металлом.

Способ крепежа (на ручке или створке окна).

В первом случае устанавливается фиксатор в торце окна. Штифт крепят длинным саморезом, проходящим насквозь через створку. Такой вид крепления позволяет говорить о его надежности.

Во втором варианте обычно гребенка фиксируется на неподвижной части рамы путем поднятия и опускания. Такое устройство не требует дополнительных манипуляций со стеклопакетом и не займет пространства.

Механизму действия.

Наружные гребенки: крепление типа «крокодил», фиксирующее откидную створку. Применение такой модели не является безопасной, если в доме дети.

Встроенные гребенки: принцип действия аналогичен первому, но само устройство спрятано под профилем.

Тормоз постоянного действия: не позволяет самопроизвольно открываться створке, регулирует угол открытия. Может сломаться при резком рывке.

Ручка-замок: самое оптимально решение при защите от детей. Это ручка с вмонтированной в нее запорной системой. Окно открывается только при наличии ключа. Главное — его не потерять.

Ограничитель на тросике: способ применения аналогичен гребенке. Размещается на поворотной створке в любом удобном месте; на откидной сверху рамы. Тросик способен выдержать усилие на разрыв до 550 кг.

Установка новой гребёнки.

Начинайте с установки штифта — снять ручку, установить штифт, установить ручку, потом сама гребёнка. Саморезы для крепления не должны быть длинными, лучше 13мм, если больше закручивайте аккуратно, почувствуете упёрлись, замените на меньший, иначе они упрутся в армирование, резьба в пластике сорвётся и придётся сверлить армирование. Второй саморез следует закручивать с большей щепетильностью, он должен располагаться на одной, строго вертикальной, линии с первым. Иначе гребенка будет под углом и пользование ей будет неудобным и непродолжительным. Для этого перед закручиванием сначала следует закрепить гребенку одним саморезом, установить её вертикально, обрисовать окружность отверстия, точно разметить (это не ругательство) и закрутить второй саморез.

Как обеспечить проветривание помещения

Самый простой и наиболее эффективный способ установки — ограничитель открывания окна — гребенка, как называют его в народе. Такое название ограничитель получил из-за своего внешнего вида. Ведь эта пластиковая планка с выемками напоминает гребень, с помощью его зубцов оконная створка фиксируется в нужном положении.

Установка гребенки на окно ПВХ самостоятельно

Если вам предстоит выбирать, куда отправиться за покупкой гребенок, то отнеситесь к этому со всей ответственностью. Специалисты советуют за покупкой подобного устройства отправляться не на рынок, а в специализированные магазины, тогда вы будете уверены в его долговечности и качестве производимой вентиляции. Стоит особо отметить универсальность данного нехитрого устройства, к примеру, с его помощью можно надежно зафиксировать распахнутую настежь створку и быть уверенным, что даже при сильном ветре она не повредится, а довольно хрупкий стеклопакет не растрескается.

Достоинство и недостатки гребенки

Если говорить о достоинствах данного устройства, то к сожалению, их совсем немного. Гребенка для пластиковых окон, фото которой представлена в данной статье, характеризуется простотой конструкции. Кроме того ее преимуществами считают несложную установку и возможность купить такое устройство за относительно невысокую цену.

Установленная гребенка на ПВХ-окне своими руками

Конечно, же, есть у него и недостатки. Основной из них то, что при его установки возникает необходимость сверления дополнительных отверстий, это может привести к снижению прочности профиля и деформации оконной рамы, а, следовательно, есть риск нарушения герметичности.

Ко всему прочего нельзя исключать вероятности того, что после установки подобного механизма  теплоизоляционные свойства системы понизятся, и станет немного хуже звукоизоляция, а ведь далеко не каждый согласится терпеть даже небольшие сквозняки и незначительное повышение уровня шума.

Преимущества и недостатки

Простота устройства и установки – это главные и единственные преимущества ограничителя. Что касается его недостатков, то они заключаются в том, что на каркасе окна придется при установке просверлить несколько отверстий. Опасно ли это для конструкции окна?

Отверстия для установки гребенки

Судите сами: это своего рода вмешательство в конструкцию, которое может привести к уменьшению прочности самого профиля и деформированию рамы и риск нарушения в герметичности, если при установке гребенки были допущены просчеты.

Как правильно установить на пластиковое окно гребенку и не ошибиться будет описано чуть ниже.

Допущенные погрешности могут привести и к тому, что свойства системы будут понижены, звукоизоляция нарушится. Поэтому устанавливать его нужно очень аккуратно и внимательно

Варианты гребенок в зависимости от конструкции

Если вам необходима водопроводная гребенка для дома, то собрать её можно и самостоятельно. Данное устройство представляет собой простую конструкцию. Наиболее простой вариант гребёнки — это труба, на которой есть несколько выходов. Количество выходов зависит от ваших потребностей и может варьироваться от двух, до четырёх. С помощью такого приспособления можно запросто разводить воду в системе водоснабжения, причём собрать коллектор можно самостоятельно из подручных материалов. Существует и более сложный вариант устройства. Такие устройства используются на тех участках водопровода, которые предназначены для распределения множества потоков воды. И такие гребёнки имеют шаровые краны, а также запорную регулировочную арматуру для каждого отвода. Такое устройство уже более серьезное, самостоятельно собрать его не получится. Однако и степень надёжности у такого устройства также на порядок выше. Краны могут находиться в двух положениях — либо включено, либо выключено. Что же касается необходимости использования запорной арматуры, то данный элемент конструкции позволяет регулировать напор на точках водозабора.

Некоторые специалисты считают, что подобные варианты устройств являются наиболее долговечными, а также надёжными и очень удобными в использовании. Безусловно, так и есть, однако стоимость устройств также значительно отличается от стоимости простых моделей. И это даже не самый навороченный вариант устройства, ведь сегодня можно купить гребенку с различными датчиками, а также есть модели гребенок для систем отопления или же для горячего водоснабжения.

Если вы планируете купить гребенку для дома, то вам необходимо для начала посчитать сантехнические приборы. В случае если в вашем доме больше четырёх сантехнических приборов вместе с точками водозабора, то вам необходимо использовать сразу несколько гребенок. Они соединяются между собой и позволяют использовать водопровод максимально эффективно. Вы получаете одинаковый напор на каждой точке водозабора, при этом поток воды стабилизируется, и вероятность прорыва всего водопровода значительно уменьшается.

Как правильно выполнить монтаж гребенки отопления

Сразу оговоримся, что сложность заключается не в самом монтаже распределительного коллектора, а в правильном выборе элемента, его подключении и обвязке. Выбор гребенки осуществляется по максимальной тепловой мощности системы отопления, она указывается в паспорте на изделие. Например, устройство с диаметром распределительной трубы 89 мм (DN80) и штуцерами на 1» (DN25) предназначено для работы в системе мощностью не более 50 кВт. Если она превышает это значение, но не достигает 100 кВт, то диаметр коллекторов уже будет 109 мм (DN100).

Для справки. В продаже есть распределители, изготовленные из профильных труб. По факту они ничем, кроме формы сечения, не отличаются от круглых. Здесь важна площадь поперечного сечения, а не его конфигурация, хотя с точки зрения гидравлики сферический проход лучше.

Произвести монтаж гребенки достаточно просто: надо прикрепить ее к стене либо установить на пол (в зависимости от предусмотренного крепежа) в горизонтальном положении, после чего можно приступать к обвязке. Тут есть 2 варианта подключения:

  • без дополнительных циркуляционных насосов и гидрострелки,
  • с индивидуальным насосом на каждой ветви и гидрострелкой для уравнивания давлений.

Примечание. Магистраль, идущая от источника тепла, при любом раскладе присоединяется к торцевым штуцерам коллектора.

Вначале разберем первый вариант, он самый простой и применяется в том случае, когда от котельной надо запитать несколько контуров радиаторного отопления. Тогда температура сетевой воды во всех ветвях может быть одинаковой, а значит, ее регулирование не требуется. Все потребители подключаются к гребенке напрямую, а циркуляцию обеспечивает один насос, стоящий около котла.

Важный момент: насосный агрегат должен быть тщательно подобран по производительности и создаваемому давлению, для чего необходимо заранее выполнить гидравлический расчет системы.

Так как сопротивление ветвей разное, то для обеспечения требуемого расхода теплоносителя в каждой из них нужно произвести балансировку. С этой целью во время монтажа гребенки своими руками следует установить на обратных трубопроводах не обычные отсекающие краны, а балансировочные вентили. С их помощью при работающей системе регулируется расход в каждом контуре, при известной сноровке и наличии времени это можно сделать «на глазок».

А что делать, когда потребителям нужно подавать воду с различной температурой? Например, надо обеспечить теплоносителем радиаторное отопление (t = 45—80 °C), теплые полы (t = 30—45 °C) и бойлер косвенного нагрева для ГВС (t = 80 °C). Тогда не обойтись без смесительных узлов с трехходовыми клапанами, предназначенных для снижения и регулирования температуры. Только теперь без индивидуальных насосов на подводках к гребенке это реализовать будет невозможно. Примером обвязки служит такая схема:

Как видно на рисунке, здесь помимо распределительной гребенки имеется гидравлический разделитель, создающий зону нулевого сопротивления на своем участке. Благодаря такому решению все насосы работают независимо и обеспечивают для своих контуров необходимый расход теплоносителя. Единственное условие: реальная производительность котлового насоса должна быть большей, нежели у агрегатов всех ветвей, вместе взятых.

Важно. Чтобы правильно установить и подключить гребенку с гидрострелкой к системе отопления, необходимо выполнить гидравлический расчет, иначе насосы по производительности никак не подобрать

Виды

Коллекторы изготавливаются из материалов, устойчивых к неблагоприятной среде:

  • сталь;
  • медь;
  • латунь;
  • полимерные композиции.

Устройства различаются также по количеству ответвлений, на которое они рассчитаны. Максимальное число дополнительных веток — 12.

Классифицируются по сложности устанавливаемой системы. Устройства с упрощённой конструкцией не рассчитаны на установку сложных дополнительных приборов. Для продвинутых автоматизированных систем выпускаются гребёнки со встроенными датчиками, электронными контролирующими устройствами и усиленной арматурой. Устанавливаются:

  • датчики давления и температуры;
  • термостаты;
  • автоматические блоки регулировки подачи теплоносителя;
  • электронные клапаны с тонкой настойкой срабатывания (для регулировки температуры, слива жидкости и другие);
  • воздухоотводы;
  • смесители.

Изготовление распределительного коллектора своими руками

Проект распределительного коллектора разрабатывается исходя из количества отопительных контуров в вашей системе. Оцените, где расположен ваш нагревательный котел, какой в нем имеется входной и выходной патрубок, какое количество отопительных контуров или контуров косвенного нагрева будет задействовано в отопительной системе. Возможно вы планируете увеличивать количество контуров в вашем доме, например, пристроить еще комнату в следующем году. К распределительной системе также могут подключаться солнечные коллекторы, тепловой насос и другие устройства. Также считаем все системы распределительного тепла, включая теплые водяные полы, отопительные радиаторы, фэнкойлы и так далее.

Составляем схему нашей отопительной системы, учитывая, что у каждого контура имеется труба подачи горячей воды и труба обратки.

В ходе проектирования системы не забудьте определить месторасположения дополнительного оборудования, такого как расширительный бачок, клапан автоматической подпитки, сливной кран и кран для заполнения системы, группа термостатов и так далее.

Производит пространственное проектирование, то есть определяем откуда и куда в наш распределительный коллектор будут подключаться трубы. Практика подсказывает, что на торцах коллектора обычно монтируются патрубки для подключения твердотопливного котла и для косвенного нагрева. Если у вас в системе есть настенный газовый или электрический котел – он врезается сверху или также в торец.

Исходя из имеющейся информации составляем чертеж будущего распределительного коллектора. Удобно для этого воспользоваться миллиметровой бумагой. Расстояние между патрубками не должно составлять менее 10 сантиметров, но и разносить их шире 20 сантиметров также не следует. Для одного контура отопления, расстояние меду патрубком подачи и патрубком обратки не должно быть менее 10 сантиметров. Желательно, чтобы группы патрубков одного контура визуально выделялись.

Проектировка коллектора

На приведенном ниже рисунке приведен пример проектирования распределительного коллектора, в который будет подключено шесть контуров отопительной системы.

На первом этапе чертим два прямоугольника. Это собственно коллектор подачи и коллектор обратки.

коллектор подачи и коллектор обратки

На троцах коллекторов проектируем подсоединение котла и бойлера косвенного нагрева. Не забывайте проставлять на чертеже параметры сечения будущих патрубков.

подсоединение котла и бойлера косвенного нагрева

Проектируем подключение контуров отопления и дополнительных нагревательных котлов. Не забывем проставлять сечение труб и размеры патрубков. Подписываем все спроектированные патрубки.

подключение контуров отопления и дополнительных нагревательных котлов

На следующем этапе проектируем подключение дополнительного оборудования. В нашем случае это расширительный бачок, кран слива, защитный блок, термометр системы

Обратите внимание, что контуры подачи теплоносителя выделяются красным, а контуры обратки – синим цветом

подключение дополнительного оборудования

Это был черновой чертеж. Проверяем его правильность и переносим его начистовую на новый лист бумаги. Именно исходя их этого проекта мы и будем создавать самостоятельно распределительный коллектор.
