Могу ли я в своей квартире вместо конвектора под окном установить батарею с нижним подключением

Радиаторы для панорамных окон

В данной статье мы рассмотрим основные варианты обогрева помещений с панорамными окнами, их достоинства и недостатки. Большие, широкие окна в пол создают неповторимую атмосферу в доме: наполняют помещение светом, открывают потрясающий вид. Одновременно, современные энергосберегающие стеклопакеты позволяют применять панорамные окна даже в российских условиях. Неудивительно, что данное архитектурное решение набирает все большую популярность. Но оно, в то же время, требует и более тщательного планирования предстоящих ремонтных работ.

Внутрипольные конвекторы для панорамных окон

Чаще всего, обогрев подобных помещений возлагают на внутрипольные конвекторы. Это самое очевидное и простое решение с точки зрения дизайна: конвектор не бросается в глаза, не закрывает вид из окна и при этом располагается прямо под окном, надежно защищая окно от конденсата. Внутрипольные конвекторы удобны также для дизайнеров интерьеров: они могут никак не учитывать отопительные приборы в своем проекте, предполагая, что это будут незаметные конвекторы в полу. Большинство производителей предоставляют возможность покраски декоративной решетки в цвет напольного покрытия.

Но внутрипольные конвекторы имеют и определенные недостатки, не позволяющие назвать их универсальным решением:

  • Во-первых, не всегда есть техническая возможность их установить. Например, это может быть связано со слишком жесткими ограничениями по высоте конвектора, из-за чего не получается найти подходящую модель.
  • Во-вторых, конструкция конвекторов делает их сложными для уборки: они довольно легко собирают пыль, которую уже затруднительно убрать из-под теплообменника.
  • В-тертьих, внутрипольные конвекторы — относительно маломощный отопительный прибор. В большинстве случаев их оказывается не достаточно для полноценного обогрева всего помещения. Решением может быть использование конвекторов с принудительной конвекцией, снабженных тангенциальными вентиляторами, но это не только увеличивает общую стоимость оборудования и монтажа, но также и отрицательно сказывается на комфорте внутри помещения: постоянный небольшой шум от работы вентиляторов, мелкая дисперсионная пыль в воздухе и т. д.

Внутрипольные конвекторы для панорамных окон.

Плюсы:

  • Конвекторы хорошо вписываются в интерьер и не загораживают вид из окна
  • Располагаясь непосредственно под окном, конвекторы надежно защищают помещение от сквозняков и образования конденсата на стекле

Минусы:

  • Не всегда возможна установка конвекторов по техническим причинам
  • Внутрипольные конвекторы обладают небольшой тепловой мощностью, из-за чего их можно использовать только в комбинации с другими отопительными приборами. Конвекторы с принудительной конвекцией имеют высокую мощность, но при этом обладают и собственными недостатками.
  • Как и любые конвекторы, внутрипольные конвекторы довольно трубы для уборки от пыли. Поэтому поддержать идеальную чистоту в доме будет сложнее.

Низкие радиаторы для панорамных окон

Другим решением для отопления могут служить низкие напольные радиаторы. Они более универсальны — могут быть установлены практически при любой разводке труб в квартире и при любой высоте заливки пола.

Основным недостатком низких радиаторов является то, что они частично перекрыывают вид из окна, а в некоторых случаях могут и мешать его полному раскрытию, а также мойке стекол.

Плюсы:

  • Радиаторы располагаются непосредственно напротив окна — защащиют окна от конденсата, а также помещение от сквозняков.
  • Низкие напольные радиаторы могут быть установлены практически в любых условиях: любая разводка труб и высота пола.

Минусы:

  • Радиаторы частично закрывают панорамное окно
  • Низкие радиаторы также будут мешать открыванию окна (если предусмотрено его конструкцией), а также в некоторых случаях — мытью окна.

Радиаторы рядом с окнами

Интересным дизайнерским решением могут являться радиаторы, расположенные рядом с панорамными окнами. В этом случае радиаторы равномерно прогревают помещение и при этом не закрывают окно. Основным недостатком здесь является не оптимальное расположение радиаторов отопления.

Плюсы:

  • В большинстве случаев это самый недорогой вариант
  • Большой выбор в месте расположения радиатора, а также в выборе модели радиатора
  • Радиаторы легки в уборке

Минусы:

  • Радиатор не перекрывает потоки холодного воздуха со стороны окна, в результате чего рядом с окном температура может быть ниже, чем в остальном помещении
  • В некоторых случаях возможно образование конденсата на стекле, но это скорее вопрос недостаточной вентиляции или плохого качества стеклопакета.

​​

№1 Неправильный выбор вида радиатора

Для начала важно определиться с подходящим типом устройства. Сегодня на рынке предлагается четыре разновидности радиаторов:

  • чугунные;
  • стальные;
  • алюминиевые;
  • биметаллические.

Чугунные батареи могут окрашиваться в разнообразные цвета, иметь нестандартную форму или выделяться изящными узорами, что позволяет украсить интерьер. Подходят для установки в частном доме или квартире вне зависимости от вида отопления.

По функциональности этот отопительный прибор также не подведёт. Чугун опережает большинство металлов по теплоёмкости, кроме разве что алюминия. Главный минус этого типа – высокая цена.

Стальные аналоги устанавливаются в новостройках с пониженным давлением теплоносителя или в частных домах. Но их нельзя применять в многоэтажном строительстве и старых зданиях, так как их рабочее давление будет проблемным для приборов. Из плюсов следует выделить низкую цену и простоту изготовления.

Алюминиевые вариации обходятся недорого и могут похвастаться самой высокой теплоотдачей. Однако в высотном строительстве они не используются, потому что не способны выдерживать высокое давление.

Для 9- и 16-этажных зданий лучшим выбором для установки радиатора в квартире является биметаллический тип, отличающийся двухслойным строением. Внутренний слой изготавливают из стали, а внешний – из алюминия. Конструкция отопительного прибора позволяет сочетать прочность с высокой теплоотдачей, единственный минус – высокая стоимость.

Как правильно расположить батарею

В большинстве районов нашей страны батареи отопления нужно обязательно ставить по стандартной схеме под окном, при этом необходимо придерживаться определенных правил, чтобы получать максимальный эффект от расположения отопительного прибора.

Итак, как правильно повесить батарею отопления под окном? Существует несколько вариантов монтажа батарей с учетом особенностей планировки дома:

Установка в нише. В домах, построенных по старым проектам середины 20 века, предусмотрены специальные ниши под окнами, в которые можно установить радиатор. Такой вариант использовался, чтобы вешать массивные чугунные изделия, и для современных обогревателей он не совсем подходит, но если других способов монтажа не существует, то используют готовую нишу. При этом нужно учесть следующие нормы: от боковых стенок и задней стенки ниши необходимо оставить зазор не менее 50 мм; зазор от пола до нижней части радиатора и от верхней части радиатора до подоконника должен составлять не менее 100 мм. Зашивку ниши лучше всего осуществлять панелью с диагональными планками.

Стандартное размещение под окном. В современных домах ниши под батареи отопления уже не устраивают, поэтому установка производится на обычную стену под окном

В этом случае важно фиксировать радиатор точно по центру установленного окна – таким образом, теплый воздух будет эффективней отсекать холодные потоки, идущие от окна в зимний период. Минимальное расстояние установки отопительного прибора от пола – 50-100 мм

Если батарею поднять выше возникнут потери тепла, если опустить ниже будет затруднен процесс уборки квартиры. От основания необходимо отступать не менее 50 мм, чтобы радиатор выполнял свою функцию, а не прогревал только стену.

Размещение батарей в доме с панорамными окнами. Окна, занимающие всю стену до пола, также необходимо отсекать тепловым экраном от остального помещения. В этом случае батареи устанавливают непосредственно перед окнами, при этом нужно рассчитывать потребность в количестве радиаторов исходя из нормы – 1 радиатор не 2 погонных метра остекления.

Угловое размещение радиатора. В частных домах часто не достаточно установки отопления только под окнами. Особенно сильные теплопотери возникают в углах рубленых домов. Для устранения этой проблемы рекомендуется устанавливать небольшие радиаторы на 3-4 секции в месте схождения двух наружных стен.

При установке радиаторов нужно учитывать общие нормы для всех типов помещений:

  • радиаторы устанавливают в местах свободных от мебели, чтобы не затруднять циркуляцию теплого воздуха;
  • при монтаже нельзя допускать отклонений по вертикали – радиатор должен быть закреплен строго под углом 90 градусов к полу;
  • отопительными приборами оснащают только наружные стены;
  • для усиления теплоотдачи рекомендуется устанавливать отражающий экран за радиатором на стене;
  • при подборе конкретной модели радиатора нужно учитывать габариты места крепления и нормативы по зазорам;
  • чем больше число отсекателей на приборе, тем он эффективней.

Циркуляция

Теплоноситель отопительной системы – вода — может циркулировать естественным или принудительным путем. Естественная циркуляция происходит за счет вытеснения столбом теплой воды холодного теплоносителя – это происходит по законам физики.

Естественная циркуляция

Это правильное решение там, где часты перебои электроэнергии, так как является энергонезависимым. Длина ветвей естественной системы циркуляции ограничена. Для работы принудительной системы отопления необходима установка насоса возле нагревательного котла или наличие насоса в самой его конструкции.

Методики для принудительной циркуляции

Подключение радиаторов отопления зависит от протяженности теплотрассы и особенностей ее прохождения. При наличии циркуляционного насоса могут быть применены следующие схемы:

  • односторонняя;
  • сидельная;
  • диагональная;
  • нижняя.

Первый тип

Боковое или одностороннее подключение предполагает, что подводящая труба (подача) и отводящая (обратка) монтируются с одной стороны радиатора (к одной секции). Боковое подключение эффективно при количестве секций не больше 15. Недостатком является плохая циркуляция в дальних секциях, а также быстрое засорение, которое еще более усугубит ситуацию.

По диагонали

Диагональное подключение радиаторов отопления способно обеспечить теплом батареи с большим количеством секций. Подача осуществляется сверху, отвод – снизу по диагонали. Такая схема обеспечивает равномерное распределение теплоносителя внутри радиатора и максимальную теплоотдачу. В нижний патрубок секции, в которую осуществляется подача воды, монтируется заглушка, а по диагонали – кран Маевского.

Теплопотери при диагональном подключении не превышают 2%. При указании мощности батареи имеется в виду именно этот тип подключения. Единственный недостаток диагонального подключения – внешний вид: трубы подходят с двух сторон, и скрыть их трудно.

Сидельное

Сидельное подключение батарей отопления выполняется в случаях, когда трубопровод отопления скрыт под полом. Патрубки подачи и обратки подключаются с разных сторон к нижним патрубкам секций. Недостаток такого варианта – неравномерное распределение теплоносителя, и, как результат, низкая теплоотдача.

Несмотря на значительные потери тепла — 10-15% — такое подключение применяется довольно часто из-за возможности скрыть почти все трубы. Нижнее подключение аналогично сидельному, но патрубки подачи и обратки расположены рядом в нижней части радиатора. Эффективность такой схемы еще ниже, чем предыдущей.

Почему батареи ставят у нас под окна и никак иначе

Из учебника по физике мы помним, что теплый воздух легче холодного, поэтому он всегда стремится занять верхнее положение. Эти особенности движения потоков воздуха может объяснить даже школьник. Также нужно учесть, что температура оконного стекла всегда ниже температуры стены.

Получается, что зимой, когда включается центральное отопление, происходит следующий процесс движения воздушных масс в квартире:

  • около окна воздух охлаждается и стремится сверху переместиться в нижнюю часть комнаты;
  • далее холодный воздух распространяется по полу во всем доме, вытесняя теплый воздух, который аккумулируется вверху под потолком;
  • в результате в комнате создается неприятная атмосфера, когда в зоне нахождения людей становится холодно.

Чтобы избежать такого развития ситуации, нужно поставить отопительный радиатор под окном. В этом случае теплый поток воздуха, поднимаясь от нагревателя, будет смешиваться с холодным потоком воздуха от окна. Такое перемешивание позволяет сохранять комфортную температуру воздуха в нижней части жилища, отсекая холодные потоки, спускающиеся от оконного проема.

Теперь понятно, почему радиаторы ставят под окном, а не перемещают их в другие места.

Кроме того, нужно понимать, что радиатор под окном по функции еще и позволяет предотвращать запотевание и замораживание окна. Вспомните, как в частном деревенском доме, в котором основным источником тепла является печь, часто на окнах скапливается изморозь, стекло покрывается узором из инея и не дает проходить солнечному свету в жилище.

В целом, правильное расположение элементов отопления квартиры зависит от климата и материалов, из которых построен дом. В южных районах, где редко бывают морозы ниже 20 градусов и относительно сухой воздух, при остеклении помещения качественными стеклопакетами, батареи можно расположить в любом месте, при этом окна останутся чистыми без наледи, а в квартире будет комфортная температура.

Варианты разводки отопительных приборов

Схема установки батарей отопления может быть следующей:

  • Диагональная.
    В большинстве случаев применяется при подключении многосекционных отопительных приборов. Отличительной чертой является подключение трубопроводов. Так подача присоединяется в верхнюю футорку с одной стороны радиатора, а обратка присоединяется в нижнюю футорку с другой стороны. В случае последовательного подключения теплоноситель движется под давлением системы отопления. Чтобы удалить воздух устанавливают краны Маевского. Недостаток такой системы выявляется при необходимости ремонта батареи, так как установка батарей центрального отопления таким способом не подразумевает возможность снятия батарей без отключения системы;
  • Нижняя.
    Этот вид разводки применяют в том случае, когда трубопроводы находятся в полу или под плинтусом. Такой способ является самым приемлемым с точки зрения эстетики. Патрубки обратки и подачи находятся снизу и вертикально направлены в пол;
  • Боковая односторонняя.
    Это самый распространенный вид подключения, при желании можно найти много фото и видео о нем в интернете. Суть этого вида заключается в присоединении подающей трубы к верхней футорке, а обратки к нижней. Нужно отметить, что такое подключение дает максимальную теплоотдачу. Если подключить трубопроводы наоборот, то мощность упадет на десять процентов. Правила установки батарей отопления гласят, что в случае плохого прогрева секций в многосекционных радиаторах нужно установить удлинитель протока воды.
  • Параллельная.
    Подключение в этом случае осуществляется через трубопровод, который подключен к подающему стояку. Теплоноситель уходит через трубопровод, присоединенный к обратке. Вентили, установленные перед и после радиатора, делают возможным ремонт и снятие батареи без вмешательства в работу системы. Недостатком является необходимость высокого давления в системе, так как при низком напоре циркуляция плохо происходит. Как установить батарею отопления таким способом, вам смогут помочь опытнее специалисты монтажники.

Правильное подключение

Правила установки батарей отопления являются одинаковыми для всех типов нагревательных элементов, будь то чугунные, биметаллические или алюминиевые радиаторы.

Чтобы обеспечить нормальную циркуляцию воздуха и теплообмен, требуется четкое соблюдение допустимых расстояний:

  • Для необходимой циркуляции воздушных масс нужно сделать расстояние около пяти — десяти сантиметров от верха радиатора до подоконника;
  • Зазор между низом батареи и напольным покрытием должен составлять не меньше десяти сантиметров;
  • Дистанция между стеной и отопительным прибором должна быть не меньше двух сантиметров и не больше пяти. В том случае, если стена будет оборудоваться отражающей теплоизоляцией, то стандартные кронштейны будут короткими. Для установки батареи нужно купить специальные крепления нужной длинны.

Подсчет секций радиатора

Перед тем как установить батареи отопления нужно определиться с необходимым количеством секций. Эту информацию можно узнать при покупке в магазине или же взять к сведенью правило: при высоте комнаты не больше 2,7 метра одна секция способна обогреть два метра квадратных площади. При подсчете округления выполняются в большую сторону.

Конечно, обогреть утепленный коттедж или угловую комнату панельного дома – это разные задачи. Поэтому вы должны понимать, что подсчет секций это индивидуальный процесс, который строится на характеристиках помещения и отопительных элементов, а цена на отопительные приборы в этих двух случаях будет разная.

Установка дополнительной батареи

Более удобный вариант для домохозяина при решении проблемы, как добавить батарею отопления, — установить на выбранном заранее месте дополнительный радиатор. При установке необходимо обеспечить максимально возможную теплоотдачу от поверхности радиатора. Рекомендуют батарею размещать под окном, чтобы конвективный тепловой поток от нагретой поверхности служил своеобразным воздушным экраном для исходящего от подмерзшего окна воздуха. Расстояние от плоскости стены до радиатора регламентировано в пределах от 2 до 5 см, расстояние от пола — от 10 до 12 см.

На радиаторе нужно, пользуясь таким удобным случаем, установить специальный клапан для своевременного удаления воздушных пробок. А на трубах подвода и отвода теплоносителя установить дополнительные краны, чтобы при острой необходимости снятия радиатора не отключать циркуляцию воды по стояку.

Это важно! Ко всем регулирующим и запорным кранам должен обеспечиваться свободный доступ

Замена отопительных радиаторов управляющей компанией

Независимо от времени года алгоритм действий управляющей компанией по замене батарей отопления всегда одинаков. Замена батарей отопления зимой – процедура далеко неоднозначная. Когда отопительный прибор отделён от сети двумя кранами, его замену можно произвести самостоятельно, не доставляя неудобств никому. Другое дело, когда батарея подключена напрямую к стояку или последовательно включена в цепь из нескольких приборов.

Чтобы поменять батарею в квартире зимой, необходимо разбираться в схемах подключения батарей трубам теплоснабжения. Прежде чем заменять вышедший из строя радиатор отопления новым, надо убедиться в возможности автономного отключения прибора или наоборот знать, что придётся лишать обогрева жильцов дома по всему стояку теплоснабжения.

Существует три схемы подсоединения приборов отопления к центральной системе теплоснабжения. На нижнем фото изображены варианты – это боковое, диагональное и нижнее подключение батарей.

При боковом подключении теплоноситель проходит через каналы радиатора сверху вниз и возвращается назад в трубу обратки. Это как раз тот случай, когда можно в отопительный сезон менять батареи, не сливая воду из системы. Радиатор легко отключить, перекрыв оба крана. Равновесие циркуляции горячей воды в системе практически не нарушится так, как оборот теплоносителя пойдёт по перемычке.

В двух остальных случаях отключение прибора повлечёт за собой блокировку теплоснабжения остальных батарей на ветках стояка. Работу по замене радиатора нужно будет поручить  ЖЭКу или управляющей компании. Алгоритм действий в этом случае следующий.

Проверяют состояние подводящих труб и соединений от стояка до радиатора на предмет наличия трещин и протечек. Принимают решение о замене труб или ремонте сваркой, замене фитингов. Отмечают в дефектной ведомости количество и вид расходных материалов.

Замена радиаторов отопления летом или зимой ? Когда лучше и надежней ?

Согласовывают вид, модель нового радиатора и за чей счёт он будет приобретён. Определяется набор комплектующих и расходных материалов. Собственник жилья должен знать, что если будет установлен радиатор большей мощности, чем старый прибор, управляющая \ компания сделает перерасчёт размера ежемесячной оплаты за отопление квартиры.

Самостоятельная замена  радиаторов отопления в зимний период

В данной главе будет рассмотрен один из примеров, замены батареи отопления своими руками зимой. Изношенный конвектор в старом панельном доме нужно заменить биметаллическим радиатором. Схема подключения боковая «низ-низ». Стояк находится в стене. Замена происходит следующим образом.

  1. Так, как протёк конвектор без отсекающих кранов, в ЖЭК или управляющую компанию подают заявку на отключение стояка на 8 часов.
  2. Работники ЖЭКа должны оповестить об отключении отопления собственников жилья.
  3. В помещение заносят новый биметаллический радиатор Rifar Monolit с цельносварным коллектором и межосевым расстоянием 500 мм.
  4. Готовят для монтажа термостатический вентиль, анкерные кронштейны, одну заглушку, кран Маевского, 4 футорки, 2 шарового крана со сгоном (американки).
  5. Перед началом демонтажа конвектора необходимо убедиться, что вода из стояка слита. Для этого автогеном в патрубке прожигают отверстие.
  1. Болгаркой или сваркой срезаем подводящие трубы.
  1. Демонтируют старую батарею.
  1. По центру окна на стене делают разметку под установку кронштейнов с помощью лазерного уровня.
  1. Перфоратором бурят посадочные отверстия для дюбелей и монтируют кронштейны.
  1. Кронштейны должны обеспечивать минимальное расстояние радиатора от стены 30 мм.
  2. Футорки, заглушку, кран Маевского, и терморегулирующую головку ввинчивают в посадочные отверстия биметаллической батареи, предварительно сделав льняную намотку с герметиком Унипак.
  3. Готовят трубы, выгибая под нужную форму трубогибом.
  1. На концах труб нарезают резьбу.
  1. Трубы автогеном приваривают к патрубкам стояка.
  2. Между подающей и обратной трубы приваривают перемычку (bypass).
  3. На свободные концы навинчивают краны-американки с льняной намоткой и герметиком.
  4. На кронштейны навешивают биметаллический радиатор Rifar. Проверяют и регулируют правильное положение батареи по вертикали и горизонтали с помощью уровня.
  1. Краны соединяют с радиатором с помощью сгонов.
  1. Обращаются в компанию с заявкой на восстановление теплоснабжения.

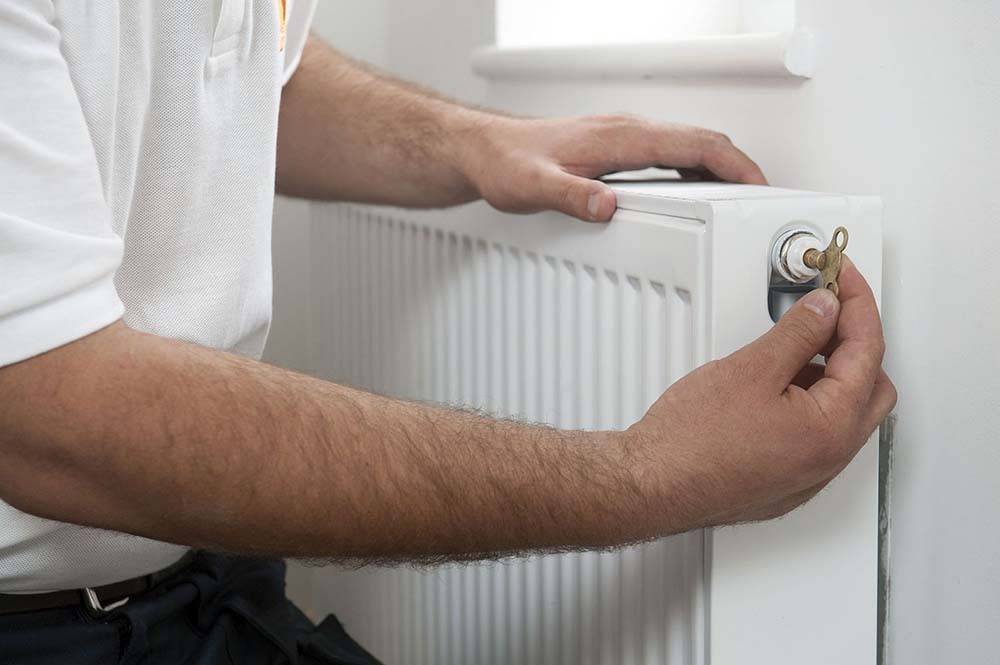

  2. Через кран Маевского спускают воздух и проверяют герметичность всех соединений.
  3. В случае аварийной протечки нужно снова повторять операцию по отключению стояка и перебрать заново все соединения.
  4. Спуск воздуха через кран Маевского повторяют до тех пор, пока он не исчезнет.

Снимаем радиатор во время отопительного сезона.

Сборка дополнительных секций радиатора отопления

Радиатор и добавляемую секцию укладывают на плоскую поверхность, причем, сборку проще производить на полу, буквально на коленках, чем на кажущемся удобным столе. Оба ниппеля с насаженными на безрезьбовую гладкую среднюю часть межсекционными прокладками из паронита или резины вкручиваются в очищенные от грязи и ржавчины резьбовые входы большего радиатора. Со свободного конца ниппеля слегка поджимаются присоединяемой дополнительной секцией.

Применять герметик для уплотнений в стыке не требуется. Но если на торцах обжимных плоскостей старого радиатора и новой секции сохранились остатки старой или заводской прокладок, то их нужно аккуратно удалить без последующей зачистки. Затягивать резьбу следует равномерно, не прикладывая чрезмерных усилий.

На обоих ниппелях поочередно в два этапа (предварительно — «в пол силы» и окончательно — чуть меньше максимально возможного усилия) ключом затянуть резьбу до полного смыкания в единое целое секций. При закручивании желательно поочередно делать в среднем по одному обороту для каждого ниппеля, это не позволит возникнуть опасным перегрузкам на резьбе.

Такая же последовательность работ соблюдается для алюминиевых и биметаллических радиаторов. Небольшие различия лишь в других размерах ниппелей и ключей, наверняка меньших усилиях при разборке, чем для чугунных старых радиаторов, более удобной разметки на футорках для направлений резьбы.

Собранную наращенную батарею необходимо повесить назад на приготовленные кронштейны и выполнить подсоединение к трубам центрального отопления.
