Как подвести водопровод из колодца в частный дом своими руками

Способы водоснабжения частного дома

Схема подключения к центральному водопроводу

Существует два варианта водоснабжения в частном доме: центральное и автономное. При центральном вода поступает по водопроводу из общей сети, а при автономном источников несколько.

Центральное

За качество и состав поступающей в жилое помещение воды отвечает водоснабжающее предприятие, с которой владелец дома заключает договор. Из преимуществ такого варианта можно отметить:

  • соответствие воды санитарным нормам;
  • контроль качества очистки;
  • отсутствие насоса.

Из недостатков отмечают высокую стоимость за услуги организации и перебои, связанные с авариями.

Автономное

Источники автономного водоснабжения

Центральное водоснабжение доступно далеко не в каждом посёлке или пригороде. Поэтому многие владельцы частных домов вынуждены продумывать автономную систему обеспечения. Она может отходить от артезианской и поверхностной скважины, колодца, поверхностных вод из рядом расположенного водоема. У каждого вида есть свои достоинства и недостатки.

Артезианская скважина отличается возможностью регулировки напора, недорогой стоимостью подъема жидкости, отсутствием химических загрязнений. Из недостатков можно отметить необходимость фильтрации и очищения от солей металлов, а также высокие затраты на постройку системы.

Колодец обходится дешевле скважины и также отличается возможностью регулировки напора. Однако такая вода нуждается в глубокой фильтрации и очистке, может содержать вредные вещества, требуя обеззараживания.

Вода, взятая из местного озера, реки, пруда, хоть и не стоит больших денег для организации подачи, но в силу загрязнения требует тщательной очистки, обеззараживания и фильтрации. В итоге средств на её подготовку к использованию уходит не меньше, чем при любом другом типе водоснабжения.

Какое у вас в доме водоснабжение?

Центральное 13.53%

Скважина/колодец 82.94%

Накопительная емкость 3.53%

Проголосовало: 170

Принцип разводки труб по дому

Разводка по дому труб бывает:

  • Последовательная.
  • Параллельная.

От основной трубы делают отводки к сантехнике, потом при помощи тройников ветки ведут к точкам подключения.

Коллекторное (параллельное)

Заключается в прокладке от главной трубы отдельных труб к точкам разбора воды. Потребуются отдельные ветви для горячего и холодного водоснабжения.

Для холодной воды коллектор делают рядом с главным вводом, а горячий – около водонагревателя (колонки). Перед обоими коллекторами ставят фильтры очистки и редуктор давления.

Принцип подачи воды

Горячее и холодное водоснабжение в доме может быть:

С «глухой» разводкой. Труба заканчивается тупиком на последней водоразборной точке. Существенный минус – небольшое давление в конце трубы, медленное поступление воды.

С циркулярной разводкой. Монтируется круговая подача воды, она особо оправдана при подаче воды из колонки (горячая). Так можно сохранить хороший напор и температуру.

Специалисты советуют комбинированный вариант: холодную воду пускают по глухой разводке, горячую – по циркулярной.

Схема водоснабжения в доме

Схему прокладки трубопровода выполняют двумя способами:

  • последовательным;
  • коллекторным.

Первый вариант применяют в небольших домах с малым количеством потребителей (1-2). При большем количестве жильцов появляются неудобства в виде одновременного включения нескольких водоразборных точек и снижения давления. В результате на самом удаленном участке подача воды очень слабая. Коллекторная схема разводки предусмотрена для обеспечения качественного напора воды у всех потребителей.

Особенности последовательной схемы

При последовательной схеме трубы проводят от общего стояка ко всем точкам потребления: кранам, душу, смесителям и пр. От стояка с вентилями отводят две основных магистрали:

  • холодного водоснабжения;
  • ГВС.

А от них с помощью тройников трубы отводят по точкам потребления.

К положительным характеристикам относят минимальный расход материалов и быстрый монтаж. Однако, зависимость потребителей воды друг от друга имеет ряд недостатков:

  • перепад давления при одновременном включении нескольких точек водопотребления;
  • невозможность перекрывания одного потребителя без отключения воды по всей системе;
  • не всегда возможно удобное размещение тройников в санузле.

Важно! На каждой ветке допускается дополнительный монтаж отдельного крана, позволяющего производить ремонтные работы или обслуживание сети без ее полного отключения. Это условие регламентирует СНиП 2.04.01-85, п

10.5, где сообщается об установке арматуры на всех вводах и на кольцевой разводящей сети.

На рисунке рассмотрена типовая схема «А», состоящая из ряда элементов:

  1. водорозетки для питания стирального оборудования;
  2. водорозетки для подсоединения смесителя умывальника;
  3. водорозетки – планки крана ванны;
  4. уголка;
  5. тройника;
  6. обратного клапана;
  7. водомера горячего потока воды (ГВС);
  8. водомера холодной воды (ХВС);
  9. редуктора давления потока;
  10. фильтрующего элемента для грубой очистки;
  11. отсечного крана;
  12. стояка ГВС и ХВС.

Коллекторная система

Устройство коллектора представлено одним вводом и определенным количеством выводов, определяющих число точек водопотребления.

  1. при снижении давления воды в системе, на все включенные потребители подается одинаковое количество воды;
  2. сосредоточенность в одном месте всех приборов управления (вентилей, манометров и пр.) обеспечивается на выходном отверстии коллектора, в специальном коллекторном шкафу, этот принцип конструкции обеспечивает максимальный уровень комфорта при уходе и ремонтных работах системы;
  3. все отводы коллектора оснащают регулятором давления, обеспечивая возможность регулировки напряжения в заданном приборе. В последовательной разводке этот режим может вызвать ряд затруднений.

Среди недостатков отмечают большое количество разводок. Это отражается на объеме затрат на трубы и монтажные работы. Для нивелирования эстетических характеристик коллекторную разводку производят «скрытым» способом.

Схема коллекторной разводки «Б» представлена:

  1. водорозеткой для питания стирального оборудования;
  2. водорозеткой для подсоединения смесителя умывальника;
  3. водорозеткой – планкой крана ванны;
  4. коллектором для холодной воды;
  5. коллектором для ГВС;
  6. клапаном обратным;
  7. водомером ГВС;
  8. водомером ХВС;
  9. фильтром для грубой очистки.
  10. краном отсечным;
  11. стояком ГВС и ХВС.

Схема разводки определяет способ прокладки труб. Например, если главная магистраль проведена через санузел, а на кухне размещена обратка, следует подключит умывальник и посудомоечную машину по последовательной схеме, а схема в ванной комнате определяется количеством потребителей.

Схема водоснабжения жилого помещения из колодца – как подключить

Схем завести трубы с водой из колодца в жилое помещение может быть много, но существует две основных.

Последовательная разводка линии через тройники

К преимуществам такой системы можно отнести экономичность, так как понадобится меньше труб. Ведь воду можно подвести от одной точки раздачи к другой.

Недостатком этой системы служит неудобство во время одновременного включения всех кранов в доме. Напор воды будет распределяться неравномерно, и если кто-то пользуется водой на кухне, в ванной комнате напор воды будет слабее.

Коллекторная схема, чтоб провести воду на даче

Это более удобная система в плане подачи воды. В данном случае вода к каждому потребителю в доме будет подаваться отдельно, поэтому напор воды будет одинаково хорошим для смесителя на кухне, в ванной комнате и так далее.

Данная схема подачи позволяет во время ремонта не перекрывать воду во всём доме, а только там, где требуется замена, например, крана или трубы. Давление в системе будет поддерживать расширительный бак (гидравлический аккумулятор).

Подробная схема водопровода загородного дома

Завести воду в строение можно по определенной инструкции.

  • Сначала его прокладывают под землей или по ее поверхности.
  • Затем опускаются в колодец, где монтируется глубинный насос.
  • При прокладке внешнего трубопровода желательно использовать небольшое количество стыковых соединений, вообще лучше делать цельную нитку от колодца до ввода в дом, к тому же ее обязательно нужно утеплить.
  • Изоляция трубопровода выполняется из различных материалов, самый простой — мин. вата.
  • После того как дейдвуд заведен, начинается обвязка оборудования.
  • Если говорить о насосной станции, которая будет находиться внутри жилого здания, то желательно организовать собственное помещение.
  • По дому разводку можно сделать из полипропиленовых труб.
  • Ее следует начать от приборов с большей потребительской способностью, (например, унитаз или душевая кабина) к меньшим (раковина и мойка).

Организация системы подачи воды

Как уже говорилось, схема водоснабжения дома из колодца может быть организована автоматически (с помощью насосной станции и контролем всех параметров системы электроникой), так и в ручном режиме – включением насосного оборудования по мере необходимости. Второй вариант подходит для сезонного проживания или редко используемых помещений (бани, отдельно стоящего бассейна или сауны).

Внутри дома разводка от места входа подающей трубы осуществляется последовательным или коллекторным способом. В первом случае тройники на основную трубу монтируются в местах подключения сантехнических приборов и потребляющей воду техники (стиральные и посудомоечные машины). Напор воды по мере удаления от входа уменьшается, одновременная эксплуатация всех приборов затруднена. Коллекторный способ разводки предусматривает подвод трубы питания к каждому «потребителю» отдельно.

При этом напор в системе равномерный, нет сильно «затухания» давления в одном из сантехнических устройств. Более детально схема разводки по коллекторному принципу показана ниже.

Монтажные работы в доме

В здании монтажные работы по устройству водопровода от колодца осуществляются по принципу:

  • краны для общего подключения домовой разводки и слива воды обратно в колодец устанавливаются в нижней точке системы;
  • разводка труб и подключение сантехнических приборов-потребителей идет последовательно, снизу вверх. При этом стыки труб и места подключения приборов герметизируются более тщательно, чем при устройстве водопровода в квартире. Это связано с возможными перепадами давления в системе;
  • система дополнительной фильтрации питьевой воды (при отсутствии фильтра тонкой очистки в начале распределительной системы) монтируется непосредственно на кухне, с присоединением отдельного крана или использованием смесителя с дополнительным изливом.

Установка и подключение оборудования

Один из наиболее сложных моментов – проведение магистрали с насосом в глубокую скважину

Здесь важно правильно подключить агрегат к трубопроводу и надежно закрепить его на тросе. Технология монтажа такая:

  1. Размотайте и разложите по земле погружаемый участок трубы ПНД. Подсоедините ее конец к патрубку насоса через компрессионный фитинг.
  2. Привяжите к проушинам насосного агрегата трос и зафиксируйте специальным зажимом.
  3. Соедините жилы питающих кабелей обжимными гильзами и выполните герметичную изоляцию с помощью термоусадочных трубок (они надеваются на концы разделанного кабеля перед стыковкой).
  4. Свяжите проводку с трубой пластиковыми хомутиками на всем протяжении вертикального участка.

Привязав второй конец троса к проушине скважинного оголовка, опустите насос на требуемую глубину. Спуск производите аккуратно, без рывков, чтобы не уронить агрегат. По окончании наденьте оголовок на обсадную трубу. Как правильно выполнить эту работу, показано в видеоролике:

Индивидуальное водоснабжение из колодца смонтировать несколько проще. Для этого достаточно проделать отверстие в бетонном кольце на уровне дна траншеи и пропустить через него трубу, после чего поставить колено 90° для присоединения вертикального участка. Чтобы пластик не перетирался о бетонные края отверстия, в него желательно вмонтировать гильзу из железа или пластмассы, загерметизировав проем строительной смесью для бассейнов. Организация забора воды осуществляется таким же образом, как и в скважине.

Материалы и инструменты для монтажа


Выбор насосного оборудования зависит от удаления источника и объема водопотребления

Монтаж водоснабжения из колодца в дом с помощью поверхностного или погружного насоса не обойдется без таких вещей, как: трубы для внутреннего и внешнего водопровода, пила для резки труб, надежный герметик, сам насос, а также фильтрующие элементы.

Полипропилен и пластик подходят лучше всего для организации подачи воды. Диаметр зависит от длины магистрали: если она больше 30 м, берут трубы 32 мм, если от 10 до 30, то 25 мм, при расположении колодца в 10 м от дома и меньше достаточно 20 мм труб.

Гидроаккумулятор – еще одна необходимая вещь, которая предотвращает холостую работу насоса и сохраняет стабильный уровень давления. Некоторые поверхностные нагнетающие агрегаты комплектуются гидроаккумулятором. Их называют насосными станциями.

Насос для водоснабжения выбирают, исходя из следующих параметров:

Глубина. Погружной насос подходит для работы с колодцами глубиной до 30 м, а поверхностный – для обеспечения забора жидкости с глубины до 10 м.
Сезонность эксплуатации

Важно, чтобы насос работал в тот промежуток времени, в течение которого планируется использование водопровода.
Качество воды. Если жидкость в колодце загрязнена, насос должен обладать соответствующей функцией и возможностью работы с примесями.

Поверхностные насосные станции требуют стабильной температуры окружающей среды без сильных перепадов.

Составление схемы водоснабжения в загородном доме из колодца

Важно разработать при планировании системы автономной подачи воды своими руками схему водоснабжения в частном доме. Это позволит откорректировать последовательность всех работ и точно определить их длительность

При этом можно получить практически идеальный результат.

Составляя схему водоснабжения частного дома от колодца,нужно указать все элементы с обозначением мест размещения:

  • источник воды – колодец;
  • донный фильтр предназначен для защиты насоса от засоров, а также для очистки воды от крупных примесей;
  • насос обеспечивает подачу воды из колодца в трубопровод;
  • накопительный бак для воды;
  • для автоматизации процесса подачи воды применяется реле;
  • тройник позволяет выполнять разводку воды;
  • трубы для подачи горячей и холодной воды;
  • если есть горячее водоснабжение, то устанавливается бойлер;
  • сантехническое оборудование;
  • система канализация.

Стандартный вариант схемы водоснабжения

При составлении схемы важно придерживаться масштаба

6 этап – Подача воды из колодца в дом

Герметизация выводной трубы, которая заводится через кольцо в колодецВода подается из колодца через выводную трубу.

Важно. Место, где выводная труба заводится через кольцо в колодец необходимо тщательно загерметизировать, чтобы через него внутрь не попадала верховодка

Траншея для прокладки водопроводаДалее нужно организовать подземный водопровод, т.е. трубу протянуть к дому. Для этого выкапывается траншея под углом к дому в которую укладывается труба диаметром не меньше 32 мм.

Важно! Если насос поверхностный, то уклон траншеи направлен к колодцу, чтобы обеспечить стек воды. Глубина траншеи под водопровод определяется двумя параметрами:

Глубина траншеи под водопровод определяется двумя параметрами:

периодом пользования водопровода. Если зимнее водоснабжение из колодца не предусмотрено, можно углубить трубу водоснабжения на 1 м.;

уровнем промерзания почвы

Важно, если необходимо организовать круглогодичное водоснабжение

Важно! Трубу лучше заводить в дом через фундамент. Если же дом уже эксплуатируется, тогда возможна поверхностная укладка

В любом случае следует позаботиться о том, чтобы труба не подвергалась механическим нагрузкам и действию низких температур.

Траншея засыпается после того, как в колодец установлен насос, сливной канал и уложен электрокабель.

Совет. Чтобы грунт в траншее не просел лучше выполнять постепенную засыпку и утрамбовывать каждый слой.

Выбор насоса

Насос для водоснабжения частного дома из колодца – главный элемент, и от правильного его выбора зависит постоянство работы системы доставки воды. Насосы бывают:

  • Поверхностные. Сам насос остается на поверхности, а в воду опускают специальный всасывающий патрубок.
  • Погружные. Их полностью погружают в воду на глубину, не доставая дна примерно 1 метр, иначе он будет всасывать песок, который «убьет» любую, самую современную технику.

Первый вариант (поверхностные насосы) удобен только в весенне-осенний период, на летних дачах. Насосы просто монтируются, поднимают воду на высоту не более 8-9 метров, дешевле и с небольшим КПД. Но хорошо работают только при температуре не ниже + 4С.

Для колодцев с глубиной более 9 метров, лучше всего подойдет погужный насос. Если же уровень воды меняется, лучше купить модель насоса с сигнальным поплавком. Если уровень воды падает до критической отметки, насос автоматически отключается.

Производительность – важный критерий выбора. Рассчитывается по потребностям расхода воды при всех открытых точках водоразбора.

Но покупать самый мощный насос не стоит, если разбор воды средний. Работа его на «холостом ходу, всухую» увеличит вероятность быстрой поломки.

Какие бывают насосы:

Вибрационные. Бюджетные, не сложные, шумные. Не подходят для автоматических систем водоснабжения. Плохо работают в грязной воде, напор хороший, малая производительность, недолговечен и хорошо горит. Подходят для временных, летних вариантов водоснабжения (Малыш-М БВ 0,12-40 10м (240 Вт).

Центробежные. Оптимальный вариант, соответствуют большинству характеристик, предъявляемых к колодцам. Работают на большой глубине, хорошая производительность, не шумят. Дорогие и сложные.

Вихревые. Обладают высокими эксплуатационными качествами, устроены проще, дешевле центробежных, переживают попадание воздуха, но не выносят даже малейших примесей в воде.

Как проложить водопровод от колодца к дому для удобства пользования

Несколько проще проведение монтажных работ при использовании погружного насоса, но проведение работ по ремонту оборудования более удобно, если установлена насосная станция. Вне зависимости от схемы водоснабжения потребуется определенное место в доме или в обособленном помещении для размещения электрощита, гидроаккумулятора и водопроводного узла.

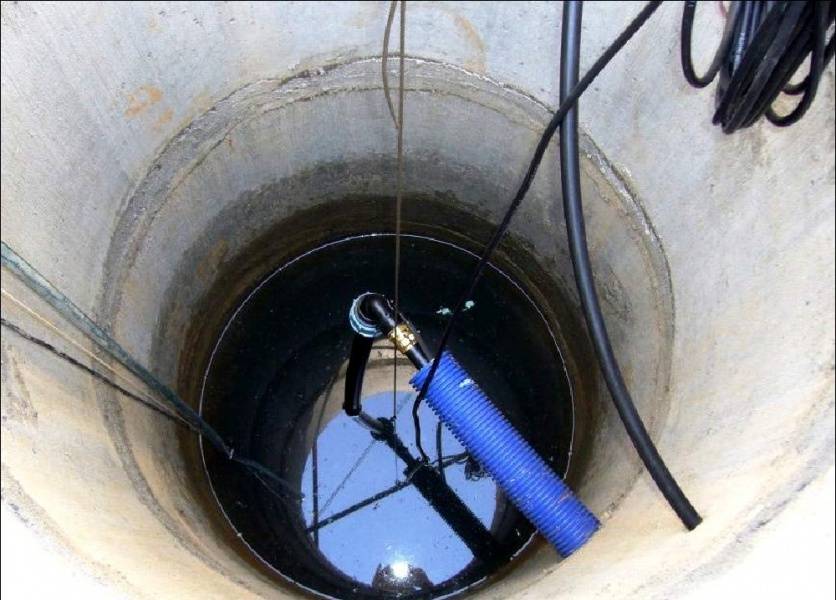

Погружение насоса

Монтаж автономного водопровода начинают с погружения насоса в колодец при помощи стального троса с оплеткой из полимеров. Устройство должно находиться на расстоянии не менее одного метра от дна колодца. Категорически не допускается крепление насоса на кабеле, который подводит электричество. Питающий провод подводится в земле или по воздуху.

На всасывающем отверстии рекомендуется устанавливать фильтр, а выходное отверстие соединяется с трубой. Водопроводная труба запитывает бак или гидроаккумулятор. На входе перед этой емкостью желателен косой фильтр и обратный клапан. На выходе из нее монтируется фильтр, после которого ведется разводка внутреннего водопровода и запорной арматуры.

К насосной станции от колодца требуется вырыть траншею, глубина которой не позволит замерзнуть воде. В траншею укладывается труба и, если необходимо, электрический кабель. При выборе материала трубы следует понимать, что она будет работать в агрессивной среде, поэтому металл будет не лучшим вариантом.

Рытье траншеи

Использование труб из металлопластика является оптимальным выбором, так как они высокотехнологичны и практичны. Сквозь подготовленное ранее отверстие в кольце труба заводят в колодец и опускают практически до дна. Для предотвращения засорения на конце ее вставляют фильтр.

Траншею закрывают

После этого траншею зарывают, а вокруг колодца делают глиняный замок.

Разводка труб водоснабжения

Разводка представляет собой заведение труб ко всем необходимым участкам, где будет потребляться вода. При параллельной схеме разводки сначала нужно подсоединиться к источнику. При этом в колодец опускается насос. Труба монтируется к агрегату с помощью хомута. Затем магистрали протягиваются к постройке до накопительной емкости. При этом гидроаккумулятор применяется не всегда.

Вариант разводки для санузла

Установка гидроаккумулятора осуществляется, как правило, в самом высоком, но при этом легко доступном месте. За баком фиксируется тройник с запорной арматурой. При этом с одного выхода выполняется прокладка до водонагревательного устройства, а с другого до коллектора холодного водоснабжения. Водопровод может оснащаться специальным фильтром. Фильтры устанавливаются до коллекторов с холодной и горячей водой. От них осуществляется разводка к точкам потребления воды.

Тройниковая и коллекторная разводка

Выполняя разводку труб, следует учитывать следующие правила:

  • трубы нужно провести, обходя строительные перегородки. Если приходится тянуть магистраль через стену, то используется специальный стакан;
  • детали должны располагаться на расстоянии примерно 25 мм от поверхностей стен;
  • если в водопроводе предусмотрен сливной кран, то в его направлении следует выполнить небольшой уклон;
  • фиксировать части водопровода к стенам следует при помощи клипс. Они должны размещаться с промежутком в 2 метра.

Обустройство колодца для водоснабжения дома

Бесперебойная работа колодца требует соблюдения при установке некоторых условий:

  1. Глубина будущего колодца должна варьироваться от 8 до 20 метров. Но как правило, уровнем не выше 6 метров в глубину.
  2. Необходимо обеспечить магистраль для подачи в дом воды.
  3. На дно колодца необходимо установить насосную станцию, которая будет качать воду.
  4. Разводка трубопровода и монтаж бака – одни из самых трудоемких и требующих умений процессов.

Кроме того, рекомендуется уделить должное внимание качеству материалов, из которых будет собран колодец для водоснабжения частного дома. Специалисты рекомендуют покупать железобетонные кольца в диаметре не менее 1,5 – 2 метра

Альтернативным вариантом могут послужить железобетонный трубы.

Ни в коем случае нельзя использовать металл, так как со временем он начнет окисляться, и даже фильтры для воды не помогут избавиться от неприятного привкуса ржавчины.

Врезка водовода в колодезное кольцо

Врезка в укрепление шахты колодца, необходима при обустройстве водоснабжения частного дома из колодца, при этом не важно, какая выбрана схема прокладки водовода. Вывод трубы через верхний срез оголовка допустим при использовании погружного насоса и надземной укладке водопровода, так как при выборе поверхностного агрегата лишний метр подъема воды может оказаться для него критичным, поэтому такая схема не распространена

Как проделать отверстие в стене

Выбор способа получения отверстия необходимого диаметра в бетонном кольце зависит от имеющихся у исполнителя работ инструментом, а именно:

  • при помощи кувалды, как это рекомендуют многочисленные авторы интернета, можно пробить дыру совсем не того размера, который необходим, имеющую смещение от проектного положения и неровные края;
  • посредством перфоратора, что потребует бурения нескольких отверстий по периметру и последующего выбивания куска бетона при помощи кувалды;
  • используя коронную насадку на перфоратор нужного диаметра, позволяющую выполнить ровное отверстие требуемого диаметра с минимальной погрешностью.

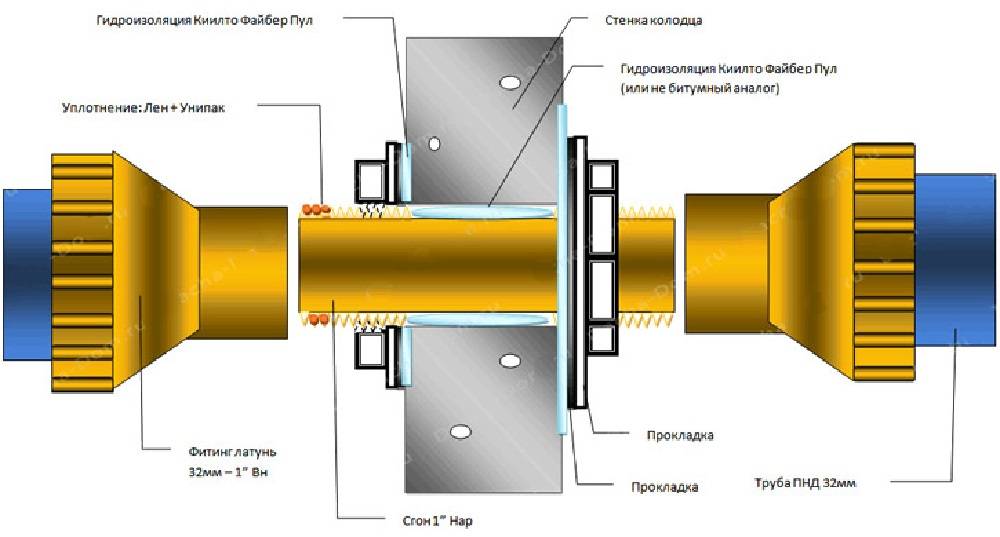

Герметизация отверстия в кольце

Водоснабжение частного владения из колодца, схема которого предусматривает поверхностную прокладку водовода, при обустройстве врезки в кольцо не требует тщательной герметизации вводного отверстия, так как угроза проникновения поверхностных вод через него минимальна. Заделка в таком случае может быть выполнена монтажной пеной с последующей затиркой цементной смесью, а ввод следует выполнять в кожухе с уложенным греющим кабелем и утеплителем.

Когда водоснабжение из колодца выполняется своими руками, а схема укладки водопровода предусматривает его заглубление в грунт, то вопрос герметизации вводного отверстия является актуальным, так как наличие протечки чревато попаданием «верховодки» в колодец и ухудшением качества воды. Как следствие, необходимо герметизировать выполненное отверстие одним из распространенных способов, каждый из который имеет собственные характеристики.

  1. Посредством ввода в отверстие гильзы и заполнения пустоты гидроизолирующей цементной смесью, которая со временем растрескивается и выкрашивается из-за смещений колец и водопровода, неизбежных при сезонных вертикальных смещениях грунта.
  2. Путем гильзования и устранения пустот при помощи герметика, который также может вывалиться, так как не будет иметь жесткой связи с поверхностью отверстия ввода.
  3. Используя гильзу с воротником и оболочку для водовода меньшего, чем гильза диаметра, на ширину манжеты, используемой для сопряжения, обеспечивающей герметичность ввода и гарантирующей подвижность элементов и компенсацию смещений грунта. Резиновая прокладка, подложенная под воротник, имеющий минимум четыре отверстия для крепления к колодезному кольцу, после обтяжки, предотвратит попадание воды через имевшиеся зазоры между гильзой и отверстием ввода. Чтобы манжета не упала в колодец при осевых смещениях оболочки водовода, гильза должна иметь бурт с внутренней стороны.
  4. Стандартный элемент для врезки в кольцо представляет собой сгон, снабженный двусторонней резьбой, на которую накручиваются гайки, обжимающие уплотнитель, устраняющий зазоры.

Состояние колодца

Простейшая схема водоснабжения из колодца с погружным насосом включает в себя помпу и шланг. В качестве источника воды подойдет колодезная шахта из бетона, древесины или резиновых шин. Чтобы организовать надежную и долговечную систему водоснабжения, необходимо провести серьезную подготовку. Чаще всего колодцы на дачах сооружаются из бетонных колец. Это объясняется дешевизной и доступностью расходного материала. Монтаж колец в готовую шахту обычно не вызывает никаких сложностей.

Подготовительные мероприятия включают в себя следующие процедуры:

  1. Герметизация швов. Для наружной отделки хорошо подходит рулонная гидроизоляция, пропитки глубокого проникновения и бетонные растворы. Изнутри рекомендуется использовать жидкое стекло, не содержащее в своем составе никаких вредных примесей. Чтобы соединительные участки колец прилегали более плотно, их отделывают натуральными веревками или самоклеящейся лентой Rubber Elast.
  2. Дренаж и теплоизоляция. Чтобы колодезные кольца не смещались во время пучения мерзлой почвы, верхний участок шахты необходимо заизолировать водонепроницаемой пленкой или геотекстилем. Для этого готовый ствол откапывают с внешней стороны на глубину 2 м. Поверх гидроизоляции укладывается теплоизоляционный материал. Для засыпания зазора по бокам шахты применяют слой песка высотой 40-50 см. Обязательно организовывают глиняный замок.
  3. Сделать донный фильтр. Во избежание заиливания колодца, его дно оснащают специальным фильтром. Как результат, основание получает должную стабилизацию, сохраняя способность пропускать воду. Для этого в продаже имеется специальный синтетический материал – Дорнит. После укладки на дно поверх него насыпают слой щебенки высотой 10-15 см. Для укрепления краев полотна используют стальной оцинкованный профиль и дюбели.

Порядок работ

Что проложить и подключить частный водопровод под ключ, в среднем требуется 2 рабочих дня.

  • 1.В первый день — это покупка материалов и выкапывания траншея от колодца.
  • 2.Второй день — разводка по дому, подключение и тестирование.

Хотите, чтобы на дачном участке и в вашем доме была свежая чистая вода? Наши мастера, установят автономное водоснабжение. Быстро, качественно, с гарантией.

Не забудьте! К водопроводу можно будет подключить отопление и канализацию.

Мы работаем по всей Московской области, просто позвоните в нашу компанию. Мастера выполняют весь комплекс работ, начиная с обследования местности, необходимого для выбора места под строительство колодца, заканчивая его непосредственным возведением. Доступные цены на все виды выполняемых работ делают подобное сотрудничество выгодным.

Массажер

Устройство колодца на участке

Возможность обустройства колодезной шахты и подача воды из колодца в дом насосом реальны при достаточно высоком уровне грунтовых вод. Если колодец уже существует – необходимо убедиться в качестве воды (лабораторный анализ), определить количество примесей и, соответственно, тип первичной фильтрации. Водоснабжение без фильтрации возможно только при высоких показателях чистоты (данные по требования гигиены и безопасности представлены в таблице).

Если чистота среды в сооружении недостаточная, можно устроить очистные сооружения для первичной фильтрации непосредственно в шахте.

Та же схема очистки применяется при устройстве нового колодца. Его тип и конструкция обусловлены расположение водоносных слоев и составов почв под участком.

Оптимальный тип – водозаборный колодец или колодец-скважина. При создании водозаборных сооружений необходимо учитывать требуемый суточный объем водоснабжения. Если возможности водоносного слоя не обеспечивают его, следует заглубить шахту до более насыщенного горизонта.

Этапы проведения воды в дом

Траншея под водопровод

Имея подробную схему водоснабжения из колодца своими руками, мастер может выполнить все работы даже в одиночку.

Первый этап монтажа — копка траншеи от стенок источника к фундаменту дома. Её желательно углубить на 1,5-1,8 метра (ниже уровня промерзания). Исключаются сложные повороты системы. Дно траншеи нужно хорошо уплотнить и насыпать слой песчаной подушки 5-7 см. Ее хорошо трамбуют.

После того как траншея готова, следует при помощи перфоратора сформировать техническое отверстие в кольце колодца, чтобы подвести туда водозаборную трубу (при необходимости с погружным насосом). Действуют аккуратно, предварительно подставив под место сверления ёмкость для сбора возможного строительного мусора.

После того как техническое отверстие готово, приступают к установке насоса. Если используется погружная модель, этапы монтажа выглядят так:

  • К выходному патрубку агрегата при помощи штуцеров крепят водозаборный шланг. Примерно в метре от места стыка монтируют обратный клапан.
  • Вертикальный отрез водоподающего шланга соединяют при помощи поворотного фитинга с трубой магистрали, которую выводят через техническое отверстие в кольце шахты. Это место потом хорошо гидроизолируют.
  • Сам насос необходимо опустить в воду и закрепить на кронштейне. Через него же пропускают электрический кабель.
  • Водоподающий рукав подсоединяют к накопительному мембранному баку, который устанавливают либо в кессоне, либо в подвале дома.

Схема установки поверхностного насоса

Схема установки погружного насоса

Если мастер монтирует поверхностный агрегат, работу делают так:

Под насос отводят специальную площадку. Чем ближе она к колодцу, тем лучше для агрегата. Оборудование можно расположить в подвале дома или в специальном кессоне, устроенном около источника

Ножки насоса важно закрепить к полу, чтобы избежать его движения при вибрации. К входному отверстию агрегата при использовании штуцеров крепят водозаборный шланг

На его конец важно зафиксировать грубый фильтр. Метраж водозаборного шланга должен быть равен расстоянию от зеркала воды в колодце до входного патрубка. К выходному отверстию насоса крепят водоотводящую трубу, которую впоследствии соединяют с гидроаккумулятором. От него отводят основную магистраль. Организовать систему можно в двух вариантах – последовательно или коллекторным способом. Последний обеспечит стабильное давление в системе даже при одновременно включенных 2-3 кранах.

После установки насосного оборудования остается проложить все линии трубопровода. На улице тубы укладывают в утепляющий материал: пенополистироловую скорлупу, обогревающий кабель, базальтовую вату и др., последовательно соединяя их.

Как только внешний трубопровод проложен, выполняют монтаж внутренней части водопровода в доме.

После разводки туб следует провести настройку насосного оборудования. Поверхностный агрегат и гидроаккумулятор никогда не запускаются насухую. Поэтому их нужно заполнить водой через специальные технические отверстия.

При запуске насоса с гидробаком регулируют нижнее и верхнее давление накопителя, чтобы станция срабатывала на включение и выключение оборудования. Оптимальным показателем является диапазон 1,5-3 атм.

После отладки давления важно проверить всю систему на предмет протечек. Если их нет, станция включается и выключается исправно, можно проводить обратную засыпку траншеи

Грунт здесь лучше не трамбовать, чтобы не повредить трубы. Желательно его периодически подсыпать после проседаний.

Некоторые особенности пользования водой

Довольно часто подаваемая централизованно вода не отличается особой чистотой. Происходит это вследствие изношенности трубопроводных сетей и по некоторым другим причинам. В этом случае перед использованием воды для питья и приготовления пищи ее необходимо профильтровать или установить систему очистки на входе линии подачи воды в дом. О выборе фильтра читайте в статье «Фильтр очистки воды для дома и квартиры под мойку: какой лучше выбрать — обратный осмос или проточный?»

Давление в магистрали тоже не всегда поддерживается на нужном уровне. Тут может помочь установка нагнетательного насоса. Всем известно, что нередко происходят и отключения подачи воды по разнообразным причинам. В таком случае выручает установка накопительного бака.

Полезное оборудование для обладателей воды из центрального водопровода

В том случае, если это произойдет при Вашем отсутствии, расходы не только на ремонт, но за собственно воду малыми не покажутся никому! Кардинальное решение — просто перекрыть центральный кран перед выходом из дома. Конечно, есть и другие гибкие и технологичные решения данного вопроса.

Следующий видеоролик тщательно подобран и обязательно поможет восприятию изложенного.

Разница между летним и зимним водопроводом – снаружи

Для обеспечения нормального водоснабжения следует знать о нюансах, возникающих при соединении труб с источником и подключении насосного агрегата. Выбор стоит между летним и зимним вариантом.

Летний водопровод прокладывают поверху или в мелкой траншее, сокращая объем недешевых земляных работ. Нет потребности в использовании электрооборудования для локального или полноценного прогрева труб. Насосы не обязательно ставить в отапливаемом хозблоке и сооружать него кессон или приямок возле колодца. Ввод магистрали часто производят по бюджетной схеме через стену, исключая бурение отверстий в подвале или фундаменте.

Нет потребности в утеплении накопительных баков и части трубопровода, пересекающего зону замерзания и неотапливаемого подполья. Это позволит сократить расходы на материалы, но потребуется разборка внешней водопроводной линии по окончанию дачного сезона, если она проведена временно. Капитальную летнюю систему не разбирают, но сливают воду из труб.

Монтаж зимнего трубопровода требует слива воды перед каждым длительным отлучением. Сливной кран или электромагнитный прибор для консервации подключают к системе вне зависимости от типа водоснабжения. Прокладка труб с наклоном в сторону колодца обеспечивает слив самотеком. Это условие не распространяется на разборную наружную систему временного назначения, так как слив гарантирован в процессе демонтажа.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
