Виды
Классифицировать грязевики для отопительных систем можно по нескольким признакам.
Тип отделения частиц
По типу отделения частиц изделия делятся на три разновидности.
Отстойники
Фильтры такого типа работают на основе сил гравитации. Когда объем резко возрастает и падает скорость потока, твердые частицы, находящиеся в воде, осаживаются на дно под воздействием силы тяжести. Использование гравитационных сил может дополняться резким изменением направления движения потока. В этом случае к работе подключаются турбулентные и центробежные силы. Они освобождают воду от более инертных тяжелых частиц.
Такой фильтр имеет корпус цилиндрической формы, который расположен вертикально, а также два патрубка для входа и выхода с фланцевыми соединениями. Сверху корпус грязевика наглухо заварен. Внизу его закрывает заглушка фланцевого типа. Фланцевая заглушка посередине имеет патрубок, который необходим для очищения фильтра (его промывки либо слива грязи). Верхний патрубок необходим для того, чтобы убирать из системы скопившийся воздух.
Полость цилиндра может иметь несколько перемычек, которые способствуют изменению движения водного потока при прохождении через фильтр. Так, взвеси оседают внизу и ожидают очищения по мере накапливания шлама. Такие грязевики устанавливают преимущественно на предприятиях промышленного типа.
Сетчатые
Грязевики такого типа являются самыми распространенными изделиями на рынке.
Его составными элементами являются следующие:
- крышка;
- игольчатый клапан;
- актуатор;
- поплавок;
- сетка-сепаратор воздуха;
- осадочная камера;
- сетка шлама;
- место накопления мусора;
- кран слива грязи.
По типу сетки, вмонтированной внутри корпуса, такие грязевики делят на два типа: грубой и тонкой очистки. При этом при грубой очистке сетка удаляет из потока частицы размером 5–300 микрон. Аналоги тонкой очистки справляются с более мелкими фракциями вредных примесей (не более 5 микрон). Обычно элементы тонкой очистки используют там, где необходимо дополнительное очищение воды, чтобы она годилась для бытовых нужд. Чаще для отопительных систем применяют аналоги грубой очистки.
За счет наличия внутри конструкции игольчатого клапана удается избежать аварийных ситуаций при загазованности отопительной системы. Такие конструкции бывают двух типов: прямыми и угловыми. Специалисты обычно используют для монтажа угловые разновидности, считая, что они более эффективно задерживают крупные взвеси ржавчины и грязь. Однако эффективность зависит, в том числе и от увеличения гидросопротивления в трубопроводе. Если давление будет постоянно меняться, частицы грязи и ржавчины будут продавливаться водой через сетку, что сделает работу устройства менее эффективной.
Магнитные
Основным очищающим элементом таких конструкций является магнит. Он притягивает металлические взвеси, поэтому вода в теплоносителе избавляется от ржавчины. Такой фильтр способствует уменьшению количества накипи на внутренних стенках контура радиаторов и труб. Его отличительной чертой является тот факт, что он не замедляет поток воды в системе и не меняет давление в трубах. По этой причине установку таких приборов можно проводить даже на всасывающие участки насоса.
Такой грязевик характеризуется двухступенчатым очищением. Сначала вода проходит через сетчатый очиститель и избавляется от крупных металлических частиц. После этого она подвергается более тщательной очистке, избавляясь от мелких взвесей. Согласно оценке специалистов, такие фильтры эффективней механических аналогов обычного сетчатого типа. Варианты с магнитным принципом работы стоят дороже, но эффективность их очищения является выше. В процессе работы эти разновидности создают магнитное поле, которое не только очищает воду, но и делает ее мягче, что способствует снижению количества солей и продлевает срок службы радиаторов.
По виду обслуживания
В зависимости от классификации по типу обслуживания фильтры разделяют на 3 вида:
- Самопромывные. Осадок со стакана и верхней части сетки и удаляется при помощи воды.
- Непромывные. При их очистке узел теплоносителя требует полного демонтажа.
- Промывные. Стакан требует ручной очистки.
По типу монтажа
В зависимости от особенностей установки фильтры-грязевики для системы отопления делят на 3 типа.
Грязевики с муфтовым типом соединения – с двух сторон прибора расположены муфты с внутренней резьбой. На корпусе устройства установлены шестигранники для заведения разводного, рожкового и газового ключа.
Фильтры с фланцевым соединением предусматривают наличие дополнительного уплотнительного кольца с обтяжкой болтами.
Приборы с полипропиленовым трубным контуром используются для труб малого диаметра.
Очистители для газового котла отопления
Чаще всего используют такие фильтры воды для газового котла, как полифосфатный и ионообменный.
Не пропустите: Первично-вторичные кольца отопительных систем
Полифосфатный
Указанные фильтры для котлов отопления – удобный, а также доступный в плане стоимости вариант. Конструкция проста: это пластиковая колба, внутренняя часть которой заполнена натриевой солью. Благодаря ее кристаллам на внутренних поверхностях отопительного котла и бойлера формируется защитная пленка, предотвращающая оседание накипи.
Жидкость, попадающая из системы водоснабжения внутрь, вначале проходит фильтр, кристаллы которого очищают ее, после чего вода поступает в трубы и сам котел.
Его монтируют перед котлом.
Ионообменный
Устройство функционирует на основе специального наполнителя, который содержится в картридже. Роль очистителя выполняет специальная водородная смола.
Ионообменник превращает ионы тяжелых металлов в более безопасные и легкие соединения, то есть происходит изменение химической структуры самой воды. Растворенные газы отводятся через специальные отверстия.
Грязевики для систем отопления. Фильтр-грязевик для отопления – выбор, установка и обслуживание
Грязевик в домашней системе отопления насколько маленький, настолько и важный. Неискушенный зритель, созерцающий хитросплетения труб в домашней котельной, может подумать, что такой маленький пиптик – фильтр грубой очистки системы отопления – только лишнее беспокойство, можно обойтись и без него, ведь заливалась чистая вода… из крана… Не подозревая, что грязевик, на самом деле, это boss системы отопления в его доме. Далее рассмотрим откуда грязь, как с ней бороться, как монтировать фильтр в систему и как очищать, — почему забилась система?
Откуда грязь в отоплении, почему нет движения жидкости
Откуда берется накипь в чайнике, ведь заливалась чистая вода? Но в системе отопления 50 чайников воды, — можно представить сколько из нее нападает осадка. А если вода меняется, из-за течи, в процессе ремонтов, соответственно, придет добавка. Также огромное число кусочков металла, эмали, ниток, еще чего-то «без названия», будет оторвано от всей внутренней поверхности системы. Но это все детские игры, по сравнению с тем, если обнаружится коррозирующая деталь, всей массой постепенно переходящая в осадок. А стальные трубы могут стать источниками просто горы ржавчины.
Эксперты рекомендует: если отопление в доме стало «хуже» работать, если нарушилась циркуляция жидкости, насос «не давит», в первую очередь проверьте и очистите фильтр – грязевик.
Какие фильтры применяются в системах отопления для дома
В большинстве случаев в системе отопления дома устанавливаются латунные сетчатые фильтры. Они просты, но со своей задачей справляются. Все частицы проносимые потоком с размером более 0,5 мм задерживаются металлической сеточкой и оседают в отстойнике. Фильтр предельно дешев, прост в монтаже и обслуживании.
Самый ходовой диаметр резьбы – 3/4 или 1 дюйм – подбирается в соответствии с диаметром магистрального трубопровода в месте установки.
Ниже приведены характеристики на фото сетчатых латунных грязевых фильтров в зависимости от диаметра.
Варианты конструкций грубой очистки системы отопления
Грязевики других конструкций распространены меньше. Повышенная цена некоторых не дает преимуществ в большинстве случаев.
Из полипропилена – вваривается, и на этом точка…
С дополнительным магнитным улавливателем в отстойнике.
С промывочным краном.
На фланцах, при диаметре труб более 2 дюймов.
Корпус из чугуна, может быть и прозрачным…
Как обслуживается грязевой фильтр

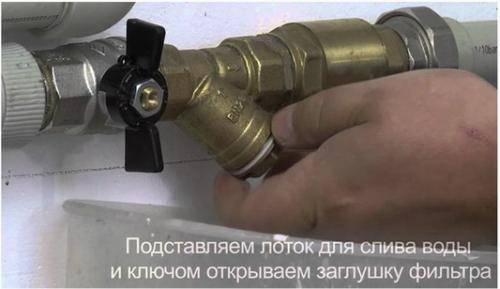

Если система перестала работать нормально, нужно осмотреть грязевой фильтр — окрутить гайку- крышку отстойника. Делается это аккуратно соответствующим ключем. Уплотнением под гайкой служит медная шайба, поэтому момент силы для срыва гайки с места нужен значительный, после чего вращение уже легкое. Подставляется лоток для сбора небольшого количества теплоносителя, который неизбежно теряется при отвороте крышки отстойника. Затем вынимается и очищается металлическая сеточка.
Но предварительно нужно перекрыть отсечные краны, которые должны быть установлены возле фильтра грязевика с двух сторон. Иначе через него можно выпустить весь теплоноситель из системы, а первая порция пойдет еще и под давлением….

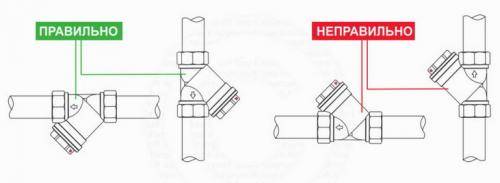

Главное правило установки грязевика
Если не правильно установить фильтр грубой очистки в систему отопления, он не будет работать как положено, возникнут заторы без возможности нормально прочистить.
Правило простое – отстойник должен быть развернут вниз. Именно под воздействием силы тяжести все задержанные частицы оседают в отстойнике.
Допускается, при горизонтальном расположении фильтра, его разворот отстойником ближе к горизонтальной позиции, для удобства обслуживания, например, если снизу мешает оборудование. Но в любом случае отстойник должен быть развернут немного вниз.
Как устанавливается очистной фильтр в систему отопления, схема
Фильтр устанавливается на обратке перед главным оборудованием, которое он защищает, как правило, перед насосом в данной ветке или во всей системе.
С автоматизированным котлом фильтр устанавливается на обратке перед входом в котел – между отсечным краном и краном отключающим котел.
Если насос вынесен, то типичный пример установки фильтра перед насосом приведен на схеме, также обязательны краны для возможности обслуживания фильтра, регламент которого – 1 год.
Эксперт посоветовал: не перепутайте. Небрежность в установке фильтра будет стоить остановившейся системы и возможного выхода со строя оборудования. На корпусе грязевика стрелочкой указано направление тока жидкости. Устанавливайте фильтр только правильно относительно направления потока.
Сетчатый
Сетчатое устройство представляет собой корпус с сеткой-фильтром внутри. Самый ходовой вариант внешне выглядит отрезком трубы с диагональным «носиком» (отводом), на конце которого имеется откручивающиеся пробка. Вода, проходя сквозь сетку, оставляет в ней взвеси и дальше идет в систему очищенной.
Время от времени пробку приходится откручивать и вынимать сетку-фильтр для промывания. Затем все опять ставится на место, при этом само устройство демонтировать с трубы не нужно. Это так называемый промывной резьбовой грязевик, но различных их видов гораздо больше.
По типу самоочищения сетчатый фильтр может быть:
- непромывным – промывание производится после снятия прибора и его разборки;
- промывным – для очистки достаточно открутить пробку и вынуть сетку;
- самопромывным – грязь с сетки удаляется водным потоком от открытия специального сливного вентиля.
В зависимости от способа крепления фильтры грубой очистки различаются на:
- сварные;
- резьбовые;
- фланцевые.
В большинстве моделей для отопления имеется дополнительная сетка для выделения из водного потока воздуха. При его избыточном скоплении вверху грязевика срабатывает поплавок, и игольчатый клапан дает газу выйти из прибора.
Эффективность сетчатого варианта напрямую зависит от плавности увеличения гидросопротивления в системе как до него, так и после. Постоянные изменения давления в трубах могут привести к продавливанию грязевых частиц сквозь сетку.
Отследить степень загрязнения сетки можно путем ее постоянного вынимания и визуальной проверки. Либо установить по обе стороны от грязевика манометры и по их показаниям следить за загрязненностью фильтра. Также существуют вариации с стеклянной колбой для визуального контроля.
Разновидности и характеристики фильтров
Установка водяного фильтра на котел напрямую связана с видом оборудования. На сегодняшний день производители предлагают большой выбор фильтров с различными характеристиками.
Полифосфатные
Полифосфатный умягчитель воды для газового котла является одним из наиболее распространенным и бюджетным вариантом. Устройства отлично справляются с предварительной очисткой и смягчением поступающей в контур воды.
Полифосфатные фильтры представляют собой прозрачную пластиковую колбу, заполненную кристаллами из натриевой соли. Именно они образуют на стенках котла защитную пленку и не дают оседать накипи. С одного конца фильтр закрывается крышкой, с другого имеет отверстие с резьбой для слива. Устанавливаются полифосфатный умягчитель воды перед газовым котлом, в разрезе между двумя концами трубы.
Полифосфатный фильтр для воды на газовый котел
Жесткая вода, подающаяся в фильтр, проходит через кристаллы, очищается и потом поступает в котел и трубы. Наполнитель со временем вымывается и требует замены, но произойдет это не ранее, чем через три месяца. Сам же фильтр необходимо заменять каждые 12-18 месяцев. Это и есть основной и единственный этап обслуживания очистительного устройства.
К преимуществам солевых фильтров можно отнести:
- дешевизну;
- простоту в монтаже и обслуживании:
- продление срока работы котла;
- высокий уровень защиты от накипи.
Единственное, что исключает использование полифосфатов — применение их для бытовых нужд, т.к. в состав наполнителя входят агрессивные вещества.

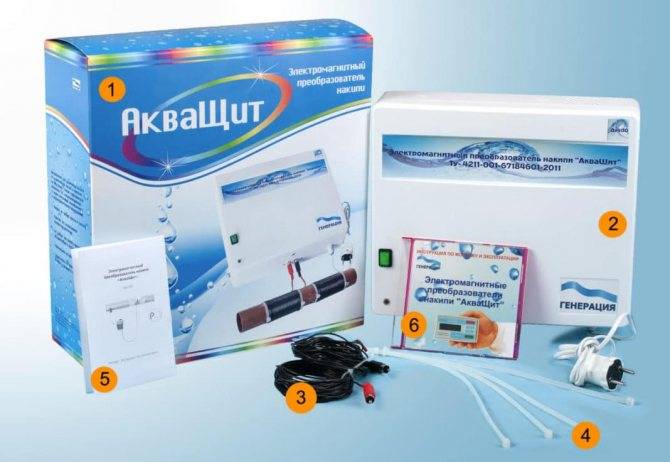

Электромагнитные
По сравнению с ионообменным фильтром электромагнитный значительно выигрывает. Он не только очищает, поступающую в него воду, но и освобождает внутреннюю поверхность труб от старого налета.
Принцип работы прибора состоит в облучении воды магнитным силовым полем, благодаря чему соли в ней растворяются. Силовое поле на постоянном уровне поддерживается электрическим процессором. Таким образом, достигается максимальная эффективность при минимально затраченных усилиях. Кроме очищения воды, электромагнитный умягчитель способен образовывать внутри теплообменника защитную пленку, которая не даст образовываться коррозии, продлевая жизнь оборудованию.
Преимущества электромагнитных устройств в следующем:
- не боятся перепадов давления и температур;
- смягчают воду любой температуры;
- идеально сочетаются с газовыми котлами, независимо от материала труб;
- очищают внутренность оборудования без привлечения человеческих сил и разборки котла.
Электромагнитный фильтр для воды на газовый котел Прослужит устройство достаточно долго, примерно 15-20 лет, поэтому высокая цена полностью себя окупает. Обслуживание фильтра заключается в его периодической промывке от частиц накипи. Электромагнитные агрегаты пригодны только для технических нужд. Если есть необходимость в подаче питьевой воды, то потребуется устанавливать дополнительные устройства.

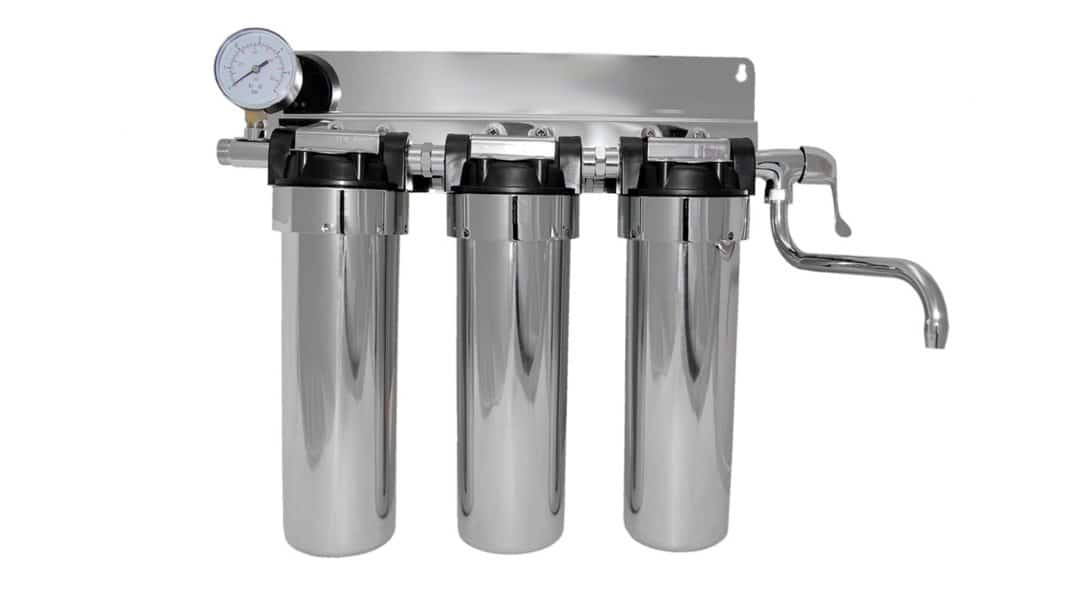

Картриджные
Фильтры на газовый котел с картриджами отлично справляются с очисткой воды различной температуры. Есть следующие виды устройств:
- механические — способны задерживать мелкий мусор, но не смягчают воду. Требуют частого обслуживания;
- ионообменные — считаются лучшими, т.к. снижают жёсткость воды;
- осмотические — пропускают молекулы воды с газом, что позволяет очистить жидкость от вредных примесей и микроорганизмов, но смягчить ее не получится;
- угольные — работают за счет активированного угля. Требуют частой замены наполнителя, т.к. если этого не делать, теплоноситель будет засоряться еще больше;
- мембранные — очищают воду, но не смягчают ее.
Фильтр для воды на газовый котел с картриджами Картриджевые устройства производятся в двух исполнениях корпуса: пластиковом и металлическом. Оба варианта надежные и функциональные. Корпус имеет латунную резьбу и спускной клапан, что упрощает смену картриджей. Сверху расположен воздушный клапан для удаления воздуха после замены внутреннего элемента.
Сменные картриджи изготовлены из хлопчатобумажной нити и нержавеющего сетчатого сердечника, который задерживает в себе все механические составляющие теплоносителя. Тканевый кожух удерживает соли, известь и другие примеси из воды, тем самым защищая котел от образования налета и коррозии.
Откуда берется грязь в системе
В воде содержится много металлов и известковых соединений, которые образуют наслоения в виде накипи на стенках труб. А если трубопровод используется долгое время и при этом ни разу не проходил технического обслуживания, то наслоения увеличиваются, сужая проток для прохождения теплоносителя.
Но это не единственная причина отсутствия движения в трубах. Засорение может происходить другими частичками мусора. Это могут быть кусочки нитки, металлические частички или крупицы, которые оторвались от внутренней части трубопровода.
Самый неприятный сюрприз может произойти, если в частном доме металлические трубы установлены давно и до сих пор эксплуатируются. Даже после периодической чистки железо подвергается коррозии.
Мелкие частички отрываются вместе с потоком теплоносителя, направляются к выходу из системы и попадают в фильтр котла системы отопления, где и оседают.
Грубая очистка воды фильтрами отопления
Основным компонентом системы для задержания достаточно больших загрязнителей является фильтр грубой очистки для отопления. В зависимости от схемы и вида отопления обязателен его монтаж на нескольких участках. Существуют несколько моделей фильтров грубой очистки, которые отличаются не только конструктивно, но и материалом изготовления.
Фильтр-грязевик
Фильтр-грязевик для отопления Самая простая конструкция представляет собой элемент, устанавливаемый на определенный участок системы. В нем присутствует сетчатый уловитель, расположенный в ответвляющем патрубке конструкции.
Он монтируется на подключении к центральной отопительной системе. Для автономных схем его установка обязательна в точках разветвления, на обратной трубе перед ее подсоединением к котлу и на байпасах.
В зависимости от конструкции и материала изготовления фильтр-грязевик для системы отопления может быть следующих видов:
- По способу подсоединения – резьбовой, приварочный или фланцевый;
- По расположению – вертикальный или горизонтальный.
Самые распространенный латунные модели рассчитаны на максимальную температуру до 150°С при давлении свыше 2,5 МПа. Такими же показателями обладают стальные виды, но они более подвержены коррозии. Для пластиковых трубопроводов существует полимерный фильтр для системы отопления. Однако их температурный режим работы намного ниже, чем для остальных – предельная температура теплоносителя находится на отметке +90°С.
Инструкция по установке фильтра-грязевика
Для того чтобы фильтр для отопления исправно выполнял свою функцию необходим правильный монтаж. На корпусе устройства обязательно указывается направление движения теплоносителя. Если же установить его наоборот, то помимо отсутствия фильтрации возникнет дополнительное гидравлическое сопротивление.
Также необходимо периодически проводить очистку сетки от накопившейся грязи и мусора. Для этого на отводящем патрубке есть винтовая крышка, которую можно снять. Но предварительно следует перекрыть движение теплоносителя на этом участке трубопровода.
Фильтр отстойник
Фильтр отстойник с воздушным сепаратором Это усовершенствованная модель, позволяющая долгое время не проводить профилактические работы. Специфика конструкции грязевого фильтра для отопления с отстойником заключается в наличии колбы, расположенной внизу. Инородные компоненты, задерживаясь на металлической сетке под действием силы тяжести, опускаются на его дно. Колба изготавливается из термостойкого прозрачного пластика, что позволяет визуально контролировать степень загрязнения элемента.
Нередко для уменьшения содержания кислорода в воде, в одном корпусе с фильтром для системы отопления устанавливают сепаратор. При прохождении теплоносителя через фильтр происходит выделение воздуха, который концентрируется в верхней части конструкции. При достижении определенного значения давления открывается спускной клапан.
Преимущества и особенности установки подобной модели фильтра грубой очистки для отопления заключаются в следующем:
- Возможность визуально контролировать степень заполнения колбы. Для слива загрязненной жидкости снизу установлен кран;
- Уменьшение содержания воздуха в воде ведет к минимизации коррозийных процессов на стальных элементах системы;
- Монтаж осуществляется практически сразу после котла отопления. Именно в этой части трубопровода значение температуры и давления теплоносителя максимальны, что способствует лучшей работе сепаратора.
Но нужно учитывать большую разницу в стоимости. Средняя цена фильтра-грязевика для системы отопления составляет около 140 руб. В то же время комбинированная модель с воздушным сепаратором обойдет гораздо дороже — до 7 тыс. рублей.
Особенности грязеуловителей для систем отопления дома
Все грязевики разделяют на вертикальные и горизонтальные конструкции. Вертикальное оборудование обычно применяют при больших масштабах системы отопления. К тому же такие приборы требуют более частой очистки. Особенности выбора габаритов зависит от размеров труб и мощности оборудования.
Правила установки грязеуловителей:
- Направления движения жидкости определяется стрелкой на корпусе;
- Лучше всего для монтажа выбирать горизонтальный участок трубопровода;
- Любые ответвления должны быть направлены вниз;
- Требуется установить запорную арматуру до и после фильтра;
- К прибору должен быть свободный доступ для обслуживания.
Виды фильтров для отопительной системы
Для очищения теплоносителя в отопительной системе можно установить один из трех фильтров. Всего их три: сетчатый, магнитный и абонентский. Каждый имеет свои нюансы, которые необходимо учитывать.
Сетчатый фильтр
Для фильтрации воды и сбора примесей выбирают и устанавливают фильтр-сетку. Он находится в корпусе очистителя. Выделяют несколько видов сетчатого фильтра, которые разделяются в зависимости от своих функций:
Способом промывания: самопромывающиеся, промывающиеся и непромывающиеся.
- Степенью удаления грязи: тонкая и грубая чистка. Разница между фильтрами в толщине сетки: у тонкой она может доходить до 6 мк, а у грубой – до 300 мк.
- Присоединением к трубе: грязевик фланцевый и резьбовой.
У фланцевого грязевика имеется уплотнительное кольцо, которое устанавливается на трубу, а потом обтягивается болтами. Установка требует усилий и времени, но снимать его проще, чем резьбовой.
Грязевик с резьбой имеет шестигранники. Они необходимы для быстрого демонтажа конструкции. Сделать это можно с помощью разводного ключа.
Магнитный фильтр
Магнитный фильтр – это современный способ очистки внутренностей системы отопления. В его основе находится магнит, который притягивает всю грязь и мусор, не влияя на движение теплоносителя. Притянутые частицы остаются в специальном отсеке, из которого их можно удалить.
Фильтр не оказывает влияние на давление в устройстве. Поэтому его можно использовать в насосах.
Абонентский фильтр
Такой грязевик отличается большим сроком службы. Его легко обслуживать, к тому же он не требует частой профилактики.
Как часто его нужно чистить?
За счет очистки воды и задержки различного мусора, который со временем никуда не исчезает, он начинает накапливаться. По этой причине со временем водяной фильтр, установленный на трубе, забивается. Это приводит к снижению напора воды, а со временем и полного его отсутствия. При появлении таких ситуаций требуется выполнить чистку внутренних элементов конструкции, для чего устройство следует снять, разобрать и промыть.
Стоит знать! Когда фильтр запломбирован вместе с водопроводным счетчиком, требуется вызов мастера из управляющей компании, который снимет пломбы. По завершении чистки рекомендуется установить обратный клапан, позволяющий выполнять чистку без необходимости дальнейшего вызова специалиста.
Виды и особенности устройства
Грязевики классифицируют по целому спектру особенностей – рассмотрим наиболее принципиальные.
По особенностям устройства:
- Отстойники – имеют обычный небольшой резервуар-отстойник. Функционируют благодаря увеличению поступающего объема жидкости и одновременному снижению скорости ее движения: под воздействием гравитационных сил грязные частицы оседают на дне фильтра.
- Сетчатые – оснащены специальной очистной сеткой: она задерживает все частицы, крупнее своих фильтрующих ячеек, благодаря чему в трубопровод проходит только очищенный теплоноситель. Грязная взвесь сначала оседает на сетке, а затем поступает в специальный резервуар-отстойник.
- Магнитные – снабжены постоянными магнитными фильтрами: последние притягивают к себе все металлические грязные взвеси, независимо от их размера. Кроме того, магниты создают специальное поле, под воздействием которого происходит смягчение воды, что уменьшает ее негативное воздействие на отопительное оборудование.
По методу монтажа:
- с резьбовым соединением;
- с фланцевым соединением;
- со сварным соединением.
Совет. Грязевики со сварным соединением подходят только для трубопровода небольшого диаметра.
Также фильтры классифицируют по габаритам. Приспособления имеют широкий размерный ряд, поэтому чтобы не ошибиться в выборе, следует подбирать габариты грязевика с обязательным учетом двух факторов: диаметр трубопровода и рабочие характеристики отопительной системы.
Назначение, плюсы и минусы грязевого фильтра
Фильтр-грязевик для воды предназначен для очищения и фильтрации теплоносителя. Если в качестве теплового носителя используется неочищенная вода, то в ее составе есть различные примеси и соли, которые способствуют коррозии металлических элементов тепловой сети. Также соли оседают в виде налета на внутренних стенках трубопроводов, вызывая уменьшение просвета труб и препятствуя нормальной циркуляции теплоносителя.
Чтобы очистить теплоноситель от различного мусора и частиц, устанавливаются грязевики, в которых мелкие примеси оседают, а потом удаляются без демонтажа и разгерметизации системы.
Основные преимущества использования грязевиков:
- Фильтры защищают контуры от зарастания грязью и отложениями. Благодаря этому повышается срок службы трубопроводов, отопительных приборов и нагревательного оборудования.
- Вследствие очищения теплоносителя его не нужно часто менять и использовать различные дорогостоящие присадки.
- Если контур, по которому циркулирует жесткая вода, имеет множество поворотов, то установка нескольких фильтров полностью решает проблему засорения трубопроводов.
- Дополнительное преимущество – сохранение КПД отопительной системы благодаря отсутствию отложений и мусора. Экономичность «чистой» системы доходит до 40%. Сюда входит экономия на электричестве, ведь насосу проще перекачивать теплоноситель, и сокращение затрат на топливо для котла.
- Простота очищения контура и снижение вероятности протечек из-за коррозии также являются важными достоинствами установки фильтров. Вся конструкция и приборы прослужат намного дольше, уменьшатся расходы на обслуживание сетей.
Недостатки использования грязевиков заключаются только в дополнительных расходах на их покупку, но эти незначительные затраты с лихвой окупаются многочисленными преимуществами. Для выбора подходящего фильтра нужно разбираться в их разновидностях.
Откуда появляется грязь?
Основными причинами появления загрязненных частиц в системе отопления являются:
- Неудовлетворительное качество теплоносителя. В квартиру не всегда подается вода нормального качества. Это связано с тем, что система очистки на фильтровальной станции устарела.
- При монтаже системы отопления применяются металлические трубопроводы. В процессе взаимодействия с теплоносителем они подвергаются коррозии. Таким образом, частицы ржавчины попадают в контур и приводят к разрушениям.
- Примеси оседают в трубках, при этом уменьшают внутренний диаметр. Это приводит к снижению пропускной способности и теплоотдачи.
- Некоторые примеси откладываются на стенках циркуляционного насоса. Он начинает медленно функционировать, и в конечном итоге может выйти из строя, так как грязь оседает на теплообменниках и на других конструктивных элементах.
Грязевики для систем отопления. Фильтр-грязевик для отопления – выбор, установка и обслуживание
Грязевик в домашней системе отопления насколько маленький, настолько и важный. Неискушенный зритель, созерцающий хитросплетения труб в домашней котельной, может подумать, что такой маленький пиптик – фильтр грубой очистки системы отопления – только лишнее беспокойство, можно обойтись и без него, ведь заливалась чистая вода… из крана… Не подозревая, что грязевик, на самом деле, это boss системы отопления в его доме. Далее рассмотрим откуда грязь, как с ней бороться, как монтировать фильтр в систему и как очищать, — почему забилась система?
Откуда грязь в отоплении, почему нет движения жидкости
Откуда берется накипь в чайнике, ведь заливалась чистая вода? Но в системе отопления 50 чайников воды, — можно представить сколько из нее нападает осадка. А если вода меняется, из-за течи, в процессе ремонтов, соответственно, придет добавка. Также огромное число кусочков металла, эмали, ниток, еще чего-то «без названия», будет оторвано от всей внутренней поверхности системы. Но это все детские игры, по сравнению с тем, если обнаружится коррозирующая деталь, всей массой постепенно переходящая в осадок. А стальные трубы могут стать источниками просто горы ржавчины.
Эксперты рекомендует: если отопление в доме стало «хуже» работать, если нарушилась циркуляция жидкости, насос «не давит», в первую очередь проверьте и очистите фильтр – грязевик.
Какие фильтры применяются в системах отопления для дома
В большинстве случаев в системе отопления дома устанавливаются латунные сетчатые фильтры. Они просты, но со своей задачей справляются. Все частицы проносимые потоком с размером более 0,5 мм задерживаются металлической сеточкой и оседают в отстойнике. Фильтр предельно дешев, прост в монтаже и обслуживании.
Самый ходовой диаметр резьбы – 3/4 или 1 дюйм – подбирается в соответствии с диаметром магистрального трубопровода в месте установки.
Ниже приведены характеристики на фото сетчатых латунных грязевых фильтров в зависимости от диаметра.
Варианты конструкций грубой очистки системы отопления
Грязевики других конструкций распространены меньше. Повышенная цена некоторых не дает преимуществ в большинстве случаев.
Из полипропилена – вваривается, и на этом точка…
С дополнительным магнитным улавливателем в отстойнике.
С промывочным краном.
На фланцах, при диаметре труб более 2 дюймов.
Корпус из чугуна, может быть и прозрачным…
Как обслуживается грязевой фильтр
Если система перестала работать нормально, нужно осмотреть грязевой фильтр — окрутить гайку- крышку отстойника. Делается это аккуратно соответствующим ключем. Уплотнением под гайкой служит медная шайба, поэтому момент силы для срыва гайки с места нужен значительный, после чего вращение уже легкое. Подставляется лоток для сбора небольшого количества теплоносителя, который неизбежно теряется при отвороте крышки отстойника. Затем вынимается и очищается металлическая сеточка.
Но предварительно нужно перекрыть отсечные краны, которые должны быть установлены возле фильтра грязевика с двух сторон. Иначе через него можно выпустить весь теплоноситель из системы, а первая порция пойдет еще и под давлением….
Главное правило установки грязевика
Если не правильно установить фильтр грубой очистки в систему отопления, он не будет работать как положено, возникнут заторы без возможности нормально прочистить.
Правило простое – отстойник должен быть развернут вниз. Именно под воздействием силы тяжести все задержанные частицы оседают в отстойнике.
Допускается, при горизонтальном расположении фильтра, его разворот отстойником ближе к горизонтальной позиции, для удобства обслуживания, например, если снизу мешает оборудование. Но в любом случае отстойник должен быть развернут немного вниз.
Как устанавливается очистной фильтр в систему отопления, схема
Фильтр устанавливается на обратке перед главным оборудованием, которое он защищает, как правило, перед насосом в данной ветке или во всей системе.
С автоматизированным котлом фильтр устанавливается на обратке перед входом в котел – между отсечным краном и краном отключающим котел.
Если насос вынесен, то типичный пример установки фильтра перед насосом приведен на схеме, также обязательны краны для возможности обслуживания фильтра, регламент которого – 1 год.
Эксперт посоветовал: не перепутайте. Небрежность в установке фильтра будет стоить остановившейся системы и возможного выхода со строя оборудования. На корпусе грязевика стрелочкой указано направление тока жидкости. Устанавливайте фильтр только правильно относительно направления потока.
