Как заварить скрутку
Для хорошего контакта скрутку можно заварить графитовым электродом или газовой горелкой. Сварка горелкой не получила распространения из-за сложности и необходимости использовать баллоны с газом и кислородом, поэтому в этой статье рассказывается только об электросварке.
Электросварка производится с помощью графитового или угольного электрода. Графитовый электрод предпочтительнее. Он дешевле и обеспечивает лучшее качество сварки. Вместо покупного электрода можно использовать стержень из батарейки или щётку от электродвигателя. Медные электроды лучше не использовать. Они часто залипают.
Для сварки предварительно нужно сделать скрутку длиной 100 мм, чтобы готовая получилась около 50. Выступающие проволочки нужно подравнять. Для сварки лучше всего использовать инверторный сварочный аппарат с регулировкой силы тока. Если такого нет, то можно взять обычный трансформатор мощностью не меньше 600 Вт и напряжением 12–24 V.
Возле изоляции с помощью толстого медного зажима подключается «масса» или «минус». Если просто намотать провод на скрутку, то скрутка перегреется и расплавит изоляцию.
Перед началом сварки необходимо подобрать ток. Необходимый ток меняется в зависимости от количества и толщины проволоки, из которой состоит скрутка. Продолжительность сварки должна быть не более 2 секунд. При необходимости сварку можно повторить. Если всё было выполнено правильно, то на конце скрутки появится аккуратный шарик, припаянный ко всем проводам.
Размеры и конструктивные особенности гильз – как правильно выбрать
Соединительные трубки используют для монтажа одножильных и многожильных кабелей. При выборе учитывают не только материал, но и размер изделия.
Лучше воспользоваться стандартными данными:
| Тип | Сечение, мм² | Размеры, мм | |||
| 2–3-й класс гибкости кабеля | 5–6-й класс гибкости провода | Длина | Внешний диаметр | Внутренний диаметр | |
| ГМ 2,5 | 2,5 | 2,5 | 20 | 5 | 2,6 |
| ГМ 4 | 4 | 4 | 30 | 5 | 3 |
| ГМ 6 | 6 | 6 | 30 | 6 | 4 |
| ГМ 10 | 10 | 10 | 30 | 8 | 5 |
| ГМ 16 | 16 | 16 | 30 | 9 | 6 |
| ГМ 25 | 35 | 25 | 40 | 11 | 8 |
| ГМ 35 | 35 | 35 | 50 | 12 | 9 |
| ГМ 50 | 70 | 50 | 50 | 14 | 11 |
| ГМ 70 | 95 | 70 | 53 | 16 | 13 |
| ГМ 95 | 120 | 95 | 67 | 19 | 15 |
| ГМ 120 | 150 | 120 | 67 | 22 | 17 |
| ГМ 150 | 185 | 150 | 67 | 25 | 19 |
| ГМ 185 | 240 | 185 | 75 | 27 | 21 |
| ГМ 240 | 300 | 240 | 75 | 32 | 24 |
От правильности выбора диаметра зависит качество сформированного электрического контакта. Проводник должен помещаться внутри трубки, сидеть плотно.
Классифицировать изделия можно и по конструктивным особенностям. Они бывают полыми или с перегородкой. Первый вид применяют, если соединяемые проводники изготовлены из одного и того же металла. Комбинированные приспособления необходимы для коммутации жил встык.
Распространенные ошибки
Для соединения обжатием следует подбирать гильзу соответствующего размера. Если диаметр жилы больше, то ее приходится подтачивать. Её утончение приводит к увеличению сопротивления участка контакта. В этом месте провод будет греться и может со временем отгореть. Также теряется механическая прочность. Стороннее воздействие на соединение может привести к разрыву.
Увеличение диаметра, по сравнению с проводом, аналогично приводит к ухудшению контакта. Наличие зазоров между жилами снижает надежность и прочность соединения. Деление гильзы в целях экономии на несколько частей делает монтаж неудобным и уменьшает длину контакта. Не следует также при обжиме пользоваться подручными инструментами. Плоскогубцы, молоток или зубило не принесут нужного эффекта, но могут нанести непоправимый ущерб.
Соединение проводов при помощи обжима не станет проблемой. При соответствии сечений, аккуратности выполнения работ и соблюдения техники безопасности можно получить отличный результат.
Инструкция по опрессовке
Для соблюдения электромеханического сцепления требуется правильный выбор металлических трубок.
Подготовка
Подготовка к обжиму предполагает такие действия:
- Подбор соответствующих гильз и матриц для пресс-клещей.
- Устранение изоляционной оболочки с провода на 2–3 см (не больше длины самой гильзы).
- Зачистку оголенных участков наждачной бумагой с мелким зерном.
- Обработку алюминиевых жил кварцево-вазелиновой пастой. Она защитит металл от повреждения и окисления.
Подготовка к обжиму предполагает подбор соответствующих гильз. Медные провода можно не смазывать.
Процесс обжимки пошагово
Процедуру выполняют по такой инструкции:
- Если опрессовка односторонняя, то проводники размещают внутри трубки параллельно друг другу. При двусторонней обработке жилы заводят в гильзу с противоположных сторон. Скручивать их между собой нельзя.
- Соединение обрабатывают пресс-клещами способом локального вдавливания.
После завершения процедуры место сцепления протирают растворителем (для обезжиривания).
Опрессовка проводов гильзами ГСИ
Изоляция проводов
Для изоляции требуется изолента или термоусадка. Вторая лучше. Трубку надевают на один из проводов до опрессовки. После формирования соединения ее сдвигают на нужный участок и нагревают строительным феном. После остывания термоусадка сжимается и обтягивает стык, делая его устойчивым к внешним негативным влияниям.
Для изоляции проводов используется термоусадка.
Нюансы работы с НШВИ
Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.
Опрессовка многожильного кабеля выполняется следующим образом:
- необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
- тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.
Вариант НШВИ
Необходимые инструменты
Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:
- пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
- инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
- гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
- в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
- гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.
Разновидности инструментов
Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.
Как обжать провод без инструментов можно посмотреть в данном видеролике:
Гильзы для проводов под опрессовку
Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение с соединением элементов меди и алюминия, то применяется сплав.
Гильзы для опрессовки
Подготовка к опрессовке
Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:
- очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
- жилы скрутите рукой и поместите их в наконечник со стороны юбки.
Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника
Зачистка проводов
Как обжать провод
После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля. Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон
Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой
Опрессовка многожильных проводов
Обжим одинарного наконечника
Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:
- чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
- опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
- если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
- можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
- в завершение нужно проверить прочность контакта, немного натягивая элементы.
Обжим одинарного провода
Обжим двойного наконечника

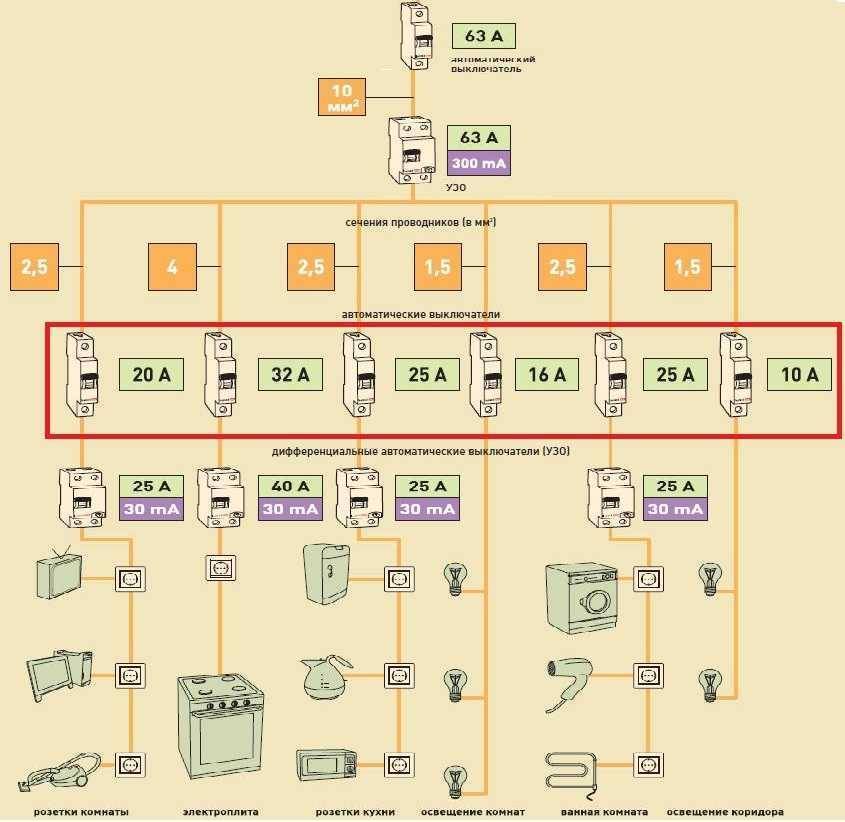

Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.
В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:
- внутрь манжета устанавливается сразу два провода;
- выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.
Обжим наконечников силового кабеля
Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.
Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.
Обжим силового кабеля
Сфера использования кримперов для оконцовки электропроводов
На область применения инструмента влияет его конструкция и форма. Многообразие моделей, которые выпускают производители, позволяет специализированным компаниям выполнять любые задачи.
Клещи для оконцовки многожильных проводов и наконечников с тонкими стенками
Этот инструмент применяется для опрессовки электрических кабелей небольшой толщины. Их площадь сечения может даже составлять 0,25 мм². Такие провода соединяются с втулочными наконечниками штыревого типа.
Благодаря опрессовки электрических проводов при использовании качественных втулок многочисленные жилы не расшипериваются на конце кабеля. Это позволяет удобно и быстро его подключать к клеммам различных устройств.
Клещи для тонких наконечников и многожильных электропроводов Источник bts-instrument.com
Пресс-клещи для проводов с многочисленными жилами и наконечников с толстыми стенками
Этот инструмент отличается большими размерами по сравнению с вышеописанными клещами. Каждая модель изготавливается с матрицей под наконечники конкретных размеров. Например, компания КВТ выпускает кримпер ПК-16, у которого 5 рабочих зон. После использования клещей на втулке отпечатывается специальное клеймо.
В названии пресс-клещей может быть буква «У». Она обозначает, что в конструкции кримпера имеется храповый механизм, который находится в рукояти инструмента.
Как обжать наконечники для проводов без инструмента
С точки зрения техники строительства обжим проводов без соответствующего инструмента запрещен, исключение составляет лишь черновой монтаж для проверки выполненных работ.
Однако при каких-либо бытовых работах с невысокотоковыми потребителями допускается работа без обжимающего инструмента.
Есть несколько методов оконцевания шнуров без инструмента:
- пайка с использованием тугоплавких высокотемпературных припоев;
- «нестандартный» обжим с использованием кернов, молотков, надрезом наконечника
Пайка наконечника
Для спайки вам, конечно, не потребуется серьезные и дорогостоящие пресс-клещи/кримперы, но в вашем арсенале должны присутствовать следующие «бытовые» ремонтные инструменты:
- Паяльник (от 80 W)/паяльная лампа/газовая горелка.
- Набор для пайки (флюсы/канифоль, припои различных видов).
- Термоусадочная трубка и/или изолента.
- Базовые знания и умения работы с паяльником.
Алгоритм действий следующий:
- при наличии паяльника/паяльной лампы, разогреваем его до рабочей температуры, при его отсутствии включаем конфорку на кухонной плитке;
- пока инструмент нагревается выполняем операции по снятию изоляции с нашего шнура (снимаем с запасом в 0.3–0.5 см), следим за тем, чтобы не повредить жилы;
- надеваем термоизоляционную оплетку на шнур и сдвигаем её на безопасное расстояние, пока она нам не понадобится;
- обезжириваем зачищенный участок;
- обезжириваем наконечник;
- наносим флюс во внутреннюю часть наконечника;
- припой предварительно нарезаем небольшими кусочками, так, чтобы он, примерно, на половину-треть покрыл внутреннюю часть наконечника;
- наносим паяльником флюс на зачищенную часть шнура, лудим её (если паяльник отсутствует, то пропускаем данный шаг);
- аккуратно, удерживая наконечник пассатижами так, чтобы частички припоя не выпадали из него, кладем на кухонную плитку (при отсутствии паяльника) или греем паяльником/лампой/горелкой несколько минут пока припой внутри не станет пластичным и жидким;
- как только припой будет готов быстро и аккуратно берем шнур за изоляцию и устанавливаем его в наконечник, при этом продолжаем разогревать наконечник, удерживая его пассатижами, если между наконечником остается незаполненное место, а припой не выходит наружу, то добавляем припой в эти места, пока он не начнет «вылезать» наружу;
- после чего выключаем паяльник/горелку и даем несколько минут на то, чтобы припой окончательно застыл;
- после застывания наматываем на соединение кабеля и наконечника 2-3 слоя изоленты, сдвигаем термическую оплетку, по краям фиксируя изолентой.
Обжим с использованием керна/молотка
Этот метод имеет множество недостатков, основным из которых является недостаточный прижим, что может быть чревато нагревом такого соединения. Однако он достаточно часто практикуется, в особенности в тех случаях, если соединение не будет работать с высокотоковыми приборами.
Для данного метода понадобится минимум инструментов:
- Молоток.
- Керн (не обязательно, но желательно).
- Небольшой напильник по металлу.
- Тиски (не обязательно, но желательно).
- Токопроводящая паста (крайне желательно).
- Изоляционная лента и/или термоусадка.
Для оконцевания данными инструментами поступаем так:
- снимаем изоляцию со шнура (запас 0.3–0.5 см);
- следим за тем, чтобы жилы не были повреждены;
- распрямляем все жилы провода, слегка скручиваем (пол-оборота, не больше!);
- берем наконечник делаем небольшой надрез напильником (примерно до 1/5 от всей длины наконечника) со стороны провода;
- надеваем термоусадку, отодвигаем на 10–20 сантиметров, так чтобы она не мешала;
обезжириваем шнур; - равномерно наносим токопроводящую пасту;
- зажимаем наконечник в тисках или же кладем так, чтобы его можно было удобно удерживать одной рукой;
- после чего до конца устанавливаем провод в наконечник;
- берем керн и молоток и начинаем делать удары по центральной части наконечника, которая должна быть «обжата» (если керна нет, то можно использовать тонкую часть молотка);
- делаем 4–5 точек фиксации;
- переворачиваем наконечник, повторяем операцию;
- проверяем соединение на прочность;
- надеваем термоусадку на соединение, греем его;
- готово, соединение обжато!
Различие соединительных трубок по материалу
Для опрессовки требуется расходный материал, которым являются соединительные гильзы. Они отличаются по виду металла, используемого для их изготовления. Применение разнородных гильз обусловлено электрохимическими свойствами металла. Если материал провода, например, алюминий, не соответствует материалу гильзы, например, медь, то такое соединение вскоре окислится и электропроводимости не будет.
Медные гильзы
Буквенное обозначение ГМ указывает, что это гильза, и она изготовлена из меди. Применяется ГМ для соединения только медного провода. На ГМ отсутствует защитное покрытие, поэтому ее применяют в условиях неагрессивной среды.
Луженые гильзы
Соединение медных проводов, работающих в агрессивной среде, выполняют лужеными гильзами. Это те же медные гильзы, только их поверхность покрыта защитным слоем белого цвета. Они имеют свое обозначение – ГМЛ.
Процесс лужения избавляет от электрохимической коррозии, но использовать ГМЛ для алюминиевого провода нельзя. Во время сжатия гильзы защитный слой частично разрушается, что приведет к контакту меди с алюминием.
Трубки для соединения жил из разнородных металлов
Монтаж электрических линий не обходится без соединения жил из разнородных металлов. Для этих целей применяются комбинированные гильзы ГАМ. Их конструкция состоит из двух сваренных трубок, причем одна из них медная, а другая – алюминиевая. Посередине, в месте соединения, имеется ограничитель. Он необходим для равного входа жил с обеих сторон.
Комбинированные гильзы отличаются формой. Дело в том, что сопротивление алюминия больше чем у меди, а поперечное сечение проводника при одинаковом напряжении должно быть больше. Поэтому алюминиевая часть трубки увеличена в диаметре.
Опрессовка ГАМ происходит аналогичным способом, только с каждой стороны вставляют жилы из соответствующего металла.
Изолированные трубки
Существует особая конструкция соединительных гильз, покрытых изоляцией. Их применение избавляет от дополнительной изоляции соединения термоусадочной трубкой. Изолированные гильзы – это те же ГМЛ, только сверху покрыты диэлектрическим ПВХ слоем. Верхнее покрытие довольно прочное и обладает пластичными свойствами. При опрессовке ПВХ слой сжимается одновременно с металлом, но не разрушается.
Опрессовка проводов
Я использую в этих целях пресс-клещи, которыми несколько раз обжимаю медную гильзу, надетую на скрученные провода
Важно соблюдать при этом одно правило: не переусердствуй! Ведь перекушенная инструментом скрутка может доставить массу хлопот такому горе-электрику — все придется делать заново. В случае же, если диаметр места соединения меньше диаметра гильзы, всегда можно проявить солдатскую смекалку, то есть подсунуть под медное изделие кусочки проводов — и «Баста»!
Преимущества опресовки на лицо: положил в небольшую тару горсть медных гильз, захватил с собой пресс-клещи и все, не нужно тащить лишний громоздкий инструмент. Сам процесс опрессовки прост до нельзя, лишь рассчитывай свои силы.
Зажим проводов разного сечения в общий наконечник
Наиболее сложная задача при монтаже (особенно для начинающих мастеров) — объединение проводников различного сечения в одном коннекторе. Чтобы избежать проблем, стоит придерживаться следующих правил:
- Провод большего и меньшего сечения отводятся друг от друга. Это удается сделать, благодаря разной изоляции у проводников, а также запаса по диаметру у юбки наконечника. Более тонкое изделие зачищается на большее расстояние, после чего смещается вперед, чтобы оно первым оказывалось в оконцевателе.
- На втором этапе главный провод до упора вставляется в наконечник и производится опрессовка.
По аналогичному принципу стоит действовать и в случае с двойными НШВИ — сначала заводится тонкий проводник, а после вставляются основные провода. Для обжима рекомендуется применять клещи СТК-03. В процессе работ следите, чтобы инструмент не защелкнулся. Для этого при обжиме удерживайте рычаг трещотки.
Соединение скруткой
Самый простой способ для соединения проводов — это скрутка. Раньше это был самый распространенный способ, особенно при проведении проводки в жилом доме. Сейчас, согласно ПУЭ соединение проводов этим способом запрещёно. Скрутку необходимо пропаять, заварить или опрессовать. Однако эти способы соединения проводов начинается со скрутки.
Для того чтобы выполнить качественную скрутку, соединяемые провода необходимо очистить от изоляции на необходимую длину. Она составляет от 5 мм при соединении проводов у наушников до 50 мм, если необходимо соединить провода сечением 2.5 мм². Более толстые провода скруткой обычно не соединяются из-за большой жёсткости.
Провода зачищаются острым ножом, клещами для снятия изоляции (КСИ) или, после нагрева паяльником или зажигалкой, изоляция легко снимается плоскогубцами или бокорезами. Для лучшего контакта оголённые участки зачищают наждачной бумагой. Если скрутку предполагается пропаивать, то провода лучше залудить. Лудятся провода только с помощью канифоли и аналогичных флюсов. Кислотой этого делать нельзя — она разъедает проволоку и та начинает ломаться в месте пайки. Плохо помогает даже мытьё места пайки в содовом растворе. Пары кислоты заходят под изоляцию и разрушают металл.
Зачищенные концы складываются параллельно, в один пучок. Концы выравниваются вместе, крепко держатся рукой за изолированную часть и весь пучок скручивается плоскогубцами. После этого скрутка пропаивается или сваривается.
Если возникает необходимость соединить провода для увеличения общей длины, то их складывают встречно друг другу. Зачищенные участки накладываются крест-накрест друг на друга, скручиваются вместе руками и плотно докручиваются двумя плоскогубцами.
Скручивать можно только проволоку из одного металла (медную с медной, а алюминиевую с алюминиевой) и одного сечения. Скрутка из проводов разного сечения получится неровной и не обеспечит хорошего контакта и механической прочности. Даже если её пропаять или опрессовать, эти виды соединения проводов не обеспечат хорошего контакта.
Распространенные ошибки при опрессовке
Разрезание гильз
На первый взгляд, они длинные. Люди, не имеющие необходимых знаний и опыта, считают, что использовать гильзу целиком – расточительство, и нарезают ее на куски. Это приводит к снижению длины участка, на котором происходит скрепление проводников. Результат – страдает механическая прочность контакта, так как работать клещами становится неудобно, да и количество точек прижима уменьшается.
Неправильный выбор диаметра гильзы
Если он больше требуемого, то качественный обжим произвести вряд ли получится. Единственный выход – согнуть кончик провода и потом завести в гильзу. Но такая опрессовка подходит лишь для «медяшки», но прочность соединения становится ниже. Алюминиевый провод легко ломается, поэтому – не вариант.
При меньшем диаметре гильзы люди без опыта пытаются «посадить» в нее кончики проводов, немного их обточив. Этого делать категорически нельзя! Уменьшение сечения на отдельном участке приводит к перегреву и разрушению металла. Кстати, нередко это вызывает и воспламенение. Остается добавить, что прочность контакта также снижается.
Опрессовка пассатижами
Пресс-клещи специально придуманы для этой специфической работы. Обжим плоскогубцами чреват тем, что происходит деформация проводника, причем довольно значительная. Ведь при таком способе соединения силу прижима контролировать невозможно. Последствия уменьшения сечения жилы указаны выше.
Некоторые мастера делают опрессовку именно так, при этом уверяют, что все «в допуске». Но это не означает, что эта методика – правильная. Автор сталкивался с такой ситуацией и задал горе-мастеру вопрос – у себя дома при необходимости сделать опрессовку он тоже будет работать плоскогубцами? Внятного ответа, как и ожидалось, не последовало.
Полезные советы
- Не всегда удается подобрать гильзу так, чтобы после помещения в ней кончиков проводников пустот не осталось. Чем больше свободного места, тем выше риск плохого контакта после ее опрессовки. Как поступить? Самый простой выход из положения – нарезать кусочки провода (оголенного) длиной, чуть меньшей, чем у гильзы, и «забить» их в нее. Такое искусственное уплотнение значительно повысит качество опрессовки.
- Если соединение проводов делается с целью удлинения линии, то их стык должен располагаться по центру гильзы.
- При изолировании места соединения лента (трубка) должна выходить за срезы гильзы не менее чем на 10 мм.
- В случае, когда хотя бы один из проводов многожильный, или сращивается их разное количество с обеих сторон, для опрессовки используются не металлические гильзы, а изолированные наконечники (НШВИ).
Получается, что в опрессовке гильзами ничего сложного нет. Главное – правильно подобрать их по размеру. Если читатель учтет приведенные рекомендации, то с такой работой вполне можно справиться самостоятельно. Успехов!
Типы гильз для опрессовки
Качество опрессовки во многом зависит от правильного выбора того или иного типа гильз. Прежде всего, они отличаются материалом исполнения, поскольку медный провод должен обжиматься и соответствующими медными гильзами.
Эти изделия представлены в двух видах и маркируются следующим образом:
- ГМ – гильзы медные, изготовленные из чистой меди, не имеющие никакого покрытия и ничем не обработанные. Своим внешним видом они напоминают обычные отрезки медных трубок.
- ГМЛ – гильзы медные луженые. Их поверхность покрывает специальный слой сплава олова и висмута. За счет этого предотвращается окисление и коррозия.
Ни в коем случае нельзя опрессовывать гильзами ГМЛ алюминиевые провода, как советуют некоторые недобросовестные специалисты. Дело в том, что в процессе опрессовки происходит деформация поверхностного слоя гильзы, что в дальнейшем рано или поздно вызовет коррозийную реакцию между медью и алюминием. Соединение алюминиевых проводов выполняется с помощью специальных изделий, выполненных из такого же металла и обозначенных маркировкой ГА.
Для комбинированного соединения проводов существуют специальные гильзы, обозначенные как ГАМ – гильзы алюминиево-медные. Такая трубка состоит из двух частей и позволяет соединять встык провода из разнородных металлов.
Наиболее современным вариантом считается изделие ГСИ – гильза соединительная изолированная. Основа состоит из обычной луженой трубки, покрытой сверху слоем ПВХ изоляции. Такие гильзы используются для опрессовки медных проводов. Клещи надеваются поверх изоляционного слоя, после чего производится сжатие. Готовый узел после обжатия не требует дополнительной изоляции.
После буквенных обозначений в маркировке присутствуют еще и цифры. Они соответствую сечению провода, на который рассчитана гильза. Например, размеры гильз ГМЛ представлены широким ассортиментом и предназначены для проводников, сечением 2,5-300 мм2. То есть, с увеличением сечения проводника, возрастает и размер самой гильзы. Комбинированные изделия маркируются двумя цифрами через дробь: первая соответствует сечению медного проводника, а вторая – алюминиевого.
Гильзы для опрессовки выпускаются в различном конструктивном исполнении. В основном они изготавливаются в виде полых трубок, полностью гладких изнутри. В некоторых конструкциях внутри устанавливается перегородка, регулирующая глубину захода проводников. Обычно с перегородками выпускаются комбинированные гильзы, где коммутация проводов осуществляется встык.
Суть опрессовки
Использование стандартных методов соединения способно привести к распушению или деструкции многожильных проводников. В этом случае их функциональность ограничивается. В результате места фиксации сильно нагреваются и прогорают. Медные проводки с течением времени подвергаются окислению и теряют свои качества. Надежность соединения страдает.
Гильзование препятствует попаданию воздуха внутрь сцепления. Жилы проводов помещают в трубку с противоположных концов, после чего ее обрабатывают пресс-клещами. Обжим осуществляют в 2–3 точках. В этих местах соединяемые материалы деформируются вместе с трубкой. После опрессовки участок изолируют.
Что собой представляет опрессовка гильзами
Сущность опрессовки состоит в том, что электрические провода или кабели при ее выполнении соединяются при помощи токопроводящих гильз, которые представляют собой трубки, изготовленные из металла. Процесс опрессовки кабелей, в результате осуществления которой создается прочное и надежное электрическое соединение, выглядит следующим образом:
- Во внутреннюю часть обжимной трубки с обоих ее концов заводятся предварительно зачищенные от изоляции жилы электрических проводов, которые необходимо соединить.
- Используя специальные пресс-клещи или обычные пассатижи, выполняют обжим гильзы вокруг помещенного в нее проводника. Для более высокой надежности трубку обжимают в двух-трех местах.
- Место выполненной опрессовки изолируют, используя для этих целей ТУТ или изоленту, изготовленную из ПВХ. В том случае, если для опрессовки применяются соединительные гильзы, покрытые слоем изоляции, необходимость в дополнительном изолировании сформированного соединения отпадает.
Этапы опрессовки гильзой электрического провода
Особенно актуальной опрессовка проводов гильзами является в следующих ситуациях:
- при соединении элементов электрических сетей, эксплуатируемых под высокой нагрузкой;
- при соединении между собой проводов, характеризующихся большим сечением;
- в тех случаях, когда соединить провода другим способом не представляется возможным (в частности, данный метод используют для соединения проводов в распределительной коробке, в которой достаточно сложно смонтировать клеммную колодку;
- кроме того, опрессовкой гильзами соединяют провода, расположенные на большой высоте или в условиях ограниченной видимости).
Опрессовка проводов гильзами обеспечивает отличный электрический контакт и высокую механическую прочность соединения
- Инструмент для опрессовки проводов, в качестве которого преимущественно используют пресс-клещи, не нуждается в подключении к электрической сети, что выгодно отличает его от электрических приспособлений, при помощи которых провода соединяются методом пайки. Таким образом, опрессовка (или гильзование, как еще часто называют данный процесс) является практически единственно возможным способом формирования качественного соединения проводов в тех местах, где отсутствует возможность подключения используемого инструмента к электрической сети.
- Для соединения проводов методом опрессовки не требуется наличия специальных знаний и навыков. Этого не скажешь, например, о пайке, выполнить которую качественно без соответствующих навыков и опыта вряд ли получится.
- Используя специальный инструмент для опрессовки гильз, можно создавать высококачественные соединения проводов даже в труднодоступных местах, таких, например, как распредкоробки и подрозетники. Более того, использование для соединения проводов в подрозетниках метода опрессовки позволяет сократить до минимума длину соединяемых контактов, что дает возможность увеличить плотность выполняемого электрического монтажа.
