Пошаговая инструкция фундамента ТИСЭ своими руками

Вынесение натурных осей и земляные работы

Поскольку технология ТИСЭ включает столбы и ростверк, при разметке осей здания необходимо натянуть три шнура. Однако при использовании обносок это не является проблемой. Основные плюсы методики:

  • отсутствие планировки, что характерно для всех ростверков, а не только для ТИСЭ;
  • ремонтопригодность коммуникаций, не проходящих через силовые конструкции фундамента.

На этом этапе недостатки отсутствуют, при необходимости плодородный слой можно снять и применить в ландшафтном дизайне или на грядках.

  • https://mirbetona.info/lowrise-construction/foundation-tise
  • https://GidFundament.ru/svajnyj/tekhnologiya-tiseh-plyusy-i-minusy.html
  • https://m-strana.ru/articles/tekhnologiya-tise/
  • https://fundamentoved.ru/montazh/fundament-tise-svoimi-rukami-poshagovaya-instruktsiya
  • https://www.rmnt.ru/story/house/texnologija-tise-stroim-teplye-steny-doma-svoimi-rukami.784625/
  • https://dvabrevna.ru/fundament/tise-fundament.html
  • https://FundamentClub.ru/ustrojstvo/texnologiya-tise.html

Пошаговое руководство

Поскольку технология, в первую очередь, предназначена для широкого круга застройщиков, желающих самостоятельно выполнить эту операцию, следуют обратить внимание на порядок осуществления работ и требования к каждому этап. Главное отличие от обычного способа монтажа фундамента — это конфигурация, которуя имеет свая ТИСЭ. Акцентируя внимание на методике получения нужной ее формы, не стоит забывать и об общестроительных требованиях

Порядок операций выглядит следующим образом:

Акцентируя внимание на методике получения нужной ее формы, не стоит забывать и об общестроительных требованиях. Порядок операций выглядит следующим образом:

  1. Анализ грунта.
  2. Разметка территории.
  3. Установка маяков по горизонтали над каждой точкой расположения сваи.
  4. Бурение скважины на нужную глубину.
  5. Расширение отверстия в основании.
  6. Удаление грунта и контроль выполненной операции.
  7. Установка арматуры.
  8. Заливка отверстия под сваю бетоном.
  9. Изготовление фундамента, ростверка.

Технология позволяет устанавливать сваи на любом ландшафте. Возведение обычного фундамента всегда связано с серьезными земляными работами. Выравнивание площадки, удаление растительности. Делать это при использовании технологии ТИСЭ не обязательно

При бурении важно соблюдать вертикальное направление. Для контроля положения можно использовать обычный отвес. Чем меньше будет отклонение, тем надежнее получится свая

В рабочее положение лопатка, которая осуществляет расширение, приводится с помощью шнура (троса). Шнековый механизм грунтоподъемника необходимо периодически очищать, поднимая устройство. Наполняется емкость быстро. Опытным путем рассчитывают время выгрузки породы. При заполненном подъемнике бур не работает. Работа будет выполняться вхолостую

Чем меньше будет отклонение, тем надежнее получится свая. В рабочее положение лопатка, которая осуществляет расширение, приводится с помощью шнура (троса). Шнековый механизм грунтоподъемника необходимо периодически очищать, поднимая устройство. Наполняется емкость быстро. Опытным путем рассчитывают время выгрузки породы. При заполненном подъемнике бур не работает. Работа будет выполняться вхолостую.

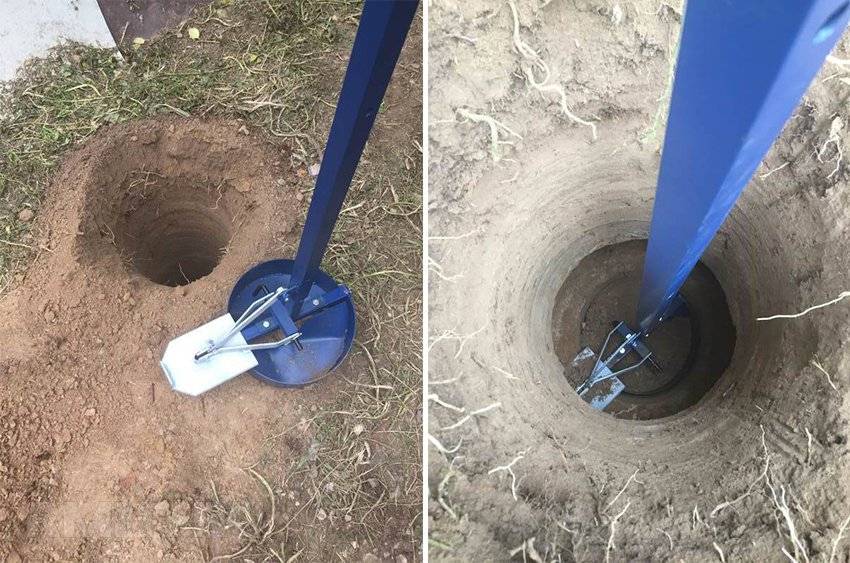

Работа с буром Источник stroimmaster.ru

Особенности заливки скважин бетоном

Конструкции обязательно укрепляют. Арматуру готовят заранее. Длину рассчитывают таким образом, чтобы была возможность сделать качественную вязку с ростверком. В некоторых случаях разумно выпускать металлические стержни с запасом. Так легче будет делать отметки горизонтального уровня, после чего излишки срезаются болгаркой. Не рекомендуется использовать цемент марок ниже 400-й. Пропорции песка, щебня стандартные, используемые при замешивании раствора для силовых конструкций. 1 часть цемента на 3-4 части наполнения.

Изготовление фундамента

Далее приступают к формированию обвязки по периметру. Предлагается два варианта по принципу устройства.

  • Ленточный фундамент — из готовых плит, заливного бетона с опорой на грунт. Для этого выполняется по периметру траншея. Подготавливается подушка из щебня и песка. Затем устанавливается опалубка, в которую заливают бетонную смесь.
  • Второй вариант заключается в установке независимой несущей системы, устанавливаемой на сваях. Такая опорная конструкция называется ростверком. При правильном расчете и качественном исполнении нагрузка на сваи распределяется равномерно. Строение монтируется на обвязке по ростверку и имеет ограничения по массе. Отличный вариант для каркасных домов и строений из СИП панелей.

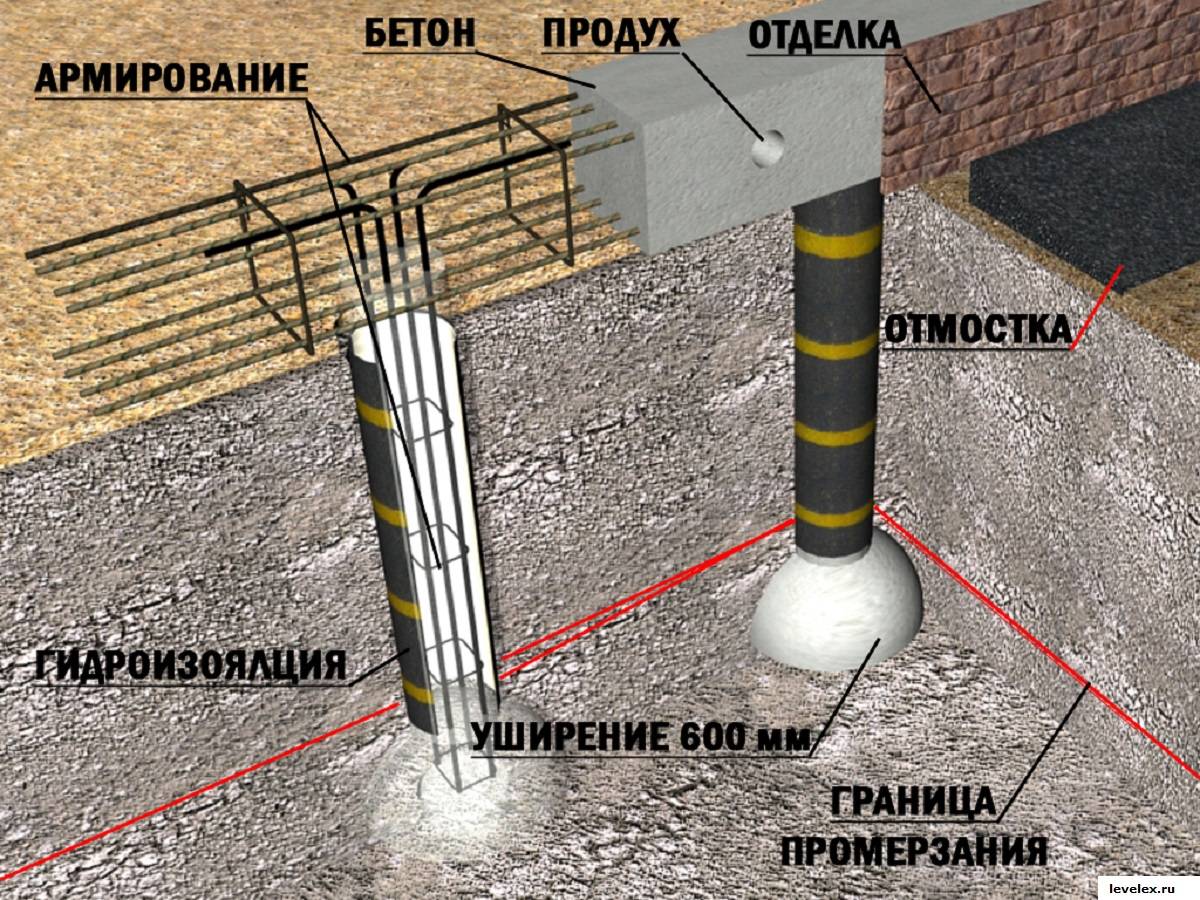

Свайно-ленточный фундамент ТИСЭ Источник stone-dream.ru

Принципы технологии, ее плюсы и минусы

Название «ТИСЭ» означает «Технология индивидуального строительства и экология». Сваи ТИСЭ и оборудование — главные новшества, из-за них здание получается прочным и не оседает в течение десятилетий.

Сваи имеют куполообразную расширенную подошву. Эта «стопа» увеличивает площадь опоры строения, что приводит к его большей устойчивости, особенно на пучинистом грунте. После возведения свай их связывают горизонтальной бетонной «лентой», называемой «ростверк». Его располагают над почвой на сваях для исключения влияния пучения земли.

На столбах строится здание массой до 20 тонн, например, бревенчатый или кирпичный дом, гараж. Для возведения этажного строения можно использовать материал из газобетона, так как он легче других материалов.

Преимущества технологии ТИСЭ

Популярность метода обусловлена следующими факторами:

  1. Нет нужды в привлечении тяжелой техники, сторонних специалистов.
  2. Из-за утолщений на сваях фундамент по технологии ТИСЭ возводится с небольшими затратами.
  3. Строить можно без электричества. Используется ручной труд.
  4. Фундамент простоит долго, так как он не контактирует с землей. На него не оказывается давление почвы при замерзании или оттаивании.
  5. ТИСЭ технология успешно внедряется в сейсмических зонах, в условиях вечной мерзлоты, в песках и глине.
  6. Коммуникации можно подвести уже после постройки здания, так как дом находится над землей.

Наряду с плюсами метода нужно указать и отрицательные стороны.

Фундамент ТИСЭ: какие недостатки имеет

Выделяя недостатки фундамента, нужно отметить следующее:

  1. Нельзя начинать строительство на болотистом или скальном грунте.
  2. На каменистой почве возрастает сложность бурения. Придется обращаться к электрическим установкам, что увеличит общие затраты.
  3. Подвал под фундаментом строится не под всей площадью здания.
  4. Отмостку нужно делать широкую, чтобы уберечь фундамент от влаги.

Минусом можно считать ограничение по этажности здания. Но с учетом того, что дом возводится самостоятельно, для индивидуального проживания, это не является критическим пунктом.

Делаем уширения в лунках.

Затем схема была такая. После работы делал уширения и вязал каркасы из арматуры, а на выходных заливал бетоном.

На уширения уходило дофига времени, особенно вначале. Сначала делал уширение на 50, потом увеличивал до 60.

Так я делал пока в нижней части лунок попадалась супесь, а когда пошли лунки с суглинком содержащим куски глины, бур отказывался делать последнюю часть уширения. Лопатка просто скользила по поверхности и не снимала ни капли грунта.

Пробовал давить сверху на лопатку арматуриной. Очень неудобно и желательно иметь третью руку:) Эффект так же был слабый. Потом вспомнил одного тисэшника с форума и сделал как он советовал, а именно подогнул совсем чуть–чуть край лопатки.

Особо не надеясь на эффект отправил бур в лунку и о чудо – лопатка мощно вгрызлась в грунт, ломая его целыми кусками. Теперь скорость производства уширений сильно возросла и я стал бурить сразу на 60. Правда теперь это больше напоминает кромсание грунта кусками, нежели снятие стружки, но накопитель наполняется за пол оборота. На одно уширение уходит теперь час–полтора.

В общем лопатку нужно адаптировать к своему грунту. Если у вас песок, можно ничего не делать, в противном случае рекомендую слегка подогнуть. Главное не перестарайтесь, а то лопатка будет слишком глубоко врезаться и вы не провернете бур. У меня теперь это происходит рывками и прочей дергатней, но мне так больше нравиться.

Также лопатку полезно периодически затачивать. Но тут есть хитрость. Во время бурения основной части уширения лопатка затачивается об грунт под «не правильным» углом и когда дело доходит до финальной части, режущая кромка получается слегка загнута вверх, в следствии чего лопатка начинает скользить.

Для устранения этого эффекта лопатку необходимо подточить, изменив угол атаки режущей кромки(лучше сделать ее параллельной горизонту).

Чтобы постоянно не подтачивать лопатку, лучше разрабатывать по несколько лунок. Сначала довести расширения до финальной стадии (пока лопатка не начнет проскальзывать), а потом подточить лопатку и закончить всю партию уширений.

Расчет ТИСЭ фундамента

Благодаря точному расчету, удается правильно определить количество опор, их глубину и расстояние, через которое они будут размещаться.Чтобы определить эти параметры, следует взять во внимание следующие факторы:

  • вес постройки;
  • эксплуатационные нагрузки;
  • нагрузка снежного покрова;
  • несущие способности сваи.

Для расчета веса конструкции, нужно сложить вместе массу кровли, основы, перекрытий и стен. Вес фундамента рассчитывается примерным определением массы израсходованных материалов, учитывая объем опор. Перекрытия определяются нагрузкой стройматериалов:

  • железобетон — 500 кг;
  • бетонные плиты с пустотами — 350 кг;
  • деревянные с утеплителем — 100-150 кг.

На 1 квадратный метр крыши приходится:

  • керамическая черепица — 89 кг;
  • шиферная кровля — 50 кг;
  • листовая сталь — 30 кг.

Для определения эксплуатационной нагрузки нужно сложить вес всех проживающих людей, коммуникаций, бытовой техники и мебели.

Определение несущей способности сваи происходит, исходя из типа грунта и его сопротивления на 1 квадратный метр. Также имеет значение диаметр опоры. Если сваи устанавливаются в суглинке, показатель сопротивления которой составляет 3 кг на 1 кв.см, то для сваи диаметром в 250 мм, несущая способность составит 1.5 тонн, а для 500 мм уже — 5.88 т. Рекомендуется брать средний показатель толщины сваи в 500 мм. Расчет глубины бурения определяется уровнем промерзания почвы, затем прибавляется 20 см.

Например, шаг установки столбов дома 5 на 10 метров (периметр дома 30 м) весом в 350 тонн, возводимый на суглинке будет рассчитываться так. При толщине основания столбцов в 600 мм, одна свая выдерживает до 17 тонн. Затем необходимо поделить вес дома на 17 тонн, тогда выйдет 20 свай. Имея этот параметр и периметр дома, можно рассчитать шаг свай. В этом примере он будет равен 1.5 м.

Что такое Фундамент ТИСЭ: Технология и Строительство своими руками: недостатки и преимущества, расчет +Видео

Фундамент ТИСЭ – один из тех вариантов фундаментов, которые по вкусу даже начинающим строителям. Он прост в изготовлении, экономичен, доступен и в то же время предельно прочен даже при тяжелом строении. Особая технология возведения фундамента ТИСЭ обеспечивает быстрое возведение фундамента без привлечения дорогостоящих специалистов-строителей.

Универсальный фундамент ТИСЭ в строительстве

Технология фундамента ТИСЭ зарекомендовала себя строительства малых сооружений, а также с успехом используется в строительстве жилых домов, вплоть до тяжелых кирпичных в несколько этажей.

Так происходит бурение на видео. Тисэ с помощью ручного бензобура

Основные особенности фундамента ТИСЭ

  • Во многом фундамент ТИСЭ напоминает свайный фундамент с монолитным ростверком, однако ТИСЭ имеет много преимуществ.
  • Во-первых, это технология, при которой у свай имеется расширении по низу.
  • Такая форма со шляпкой-опорой позволяет фундаменту ТИСЭ:
  • отлично показывать себя на любых грунтах,
  • противостоять силам пучения,
  • снижать вибрацию, если строение возводится рядом с железной дорогой или крупными трассами,
  • обладать большой несущей способностью.

Ростверк фундамента ТИСЭ устанавливается на так называемом нулевом уровне и не контактирует с грунтом, что обеспечивает конструкции дополнительную надежность.

Надежность данного типа фундамента для домов своими руками

Фундамент ТИСЭ возводится на любых типах грунтов, и даже в зонах сейсмической опасности.

Для работы используется специальный бур ТИСЭ, позволяющий устанавливать особые сваи со шляпкой-опорой. Этот бур позволяет возвести фундамент своими руками, отлично подходит для каркасных домов.

Подготовка участка и разметка

Подготовительные работы включают освобождение участка от мусора и разметку будущего фундамента.

Основные работы по возведению фундамента ТИСЭ состоят в бурении скважин и заливке их бетонной смесью. Сделать отверстия под будущие сваи можно самостоятельно, используя специальный бур со съемным плугом.

Пошаговая инструкция возведения фундамента ТИСЭ из 7 шагов

  1. Выравнивание участка
  2. Строим обноску для фундамента
  3. Бурение скважин для фундамента
  4. Расширяем скважины
  5. Армируем
  6. Укладываем руберойд и заливаем бетон
  7. Изготавливаем Ростверк

Мастера, имеющие опыт по возведению фундаментов по данной технологии, советуют сделать сразу несколько скважин основного бурения, и только потом при помощи специальной насадки на бур выполнить расширение основания сразу у всех пробуренных скважин. Это позволит вам сэкономить время на переоснащение бура (установку плуга).

Как размягчить землю для фундамента Тисэ?

Чтобы снизить сопротивление грунта во время бурения, можно залить в яму несколько ведер воды. Это позволит размягчить твердую почву и дело пойдет быстрее.

Заливка фундамента бетонной смесью

Когда скважины должным образом пробурены и каждая из них имеет полусферическое углубление у основания, можно приступить к установке арматуры и заливке скважины бетонной смесью.

Арматурный прут загибается и устанавливается по всей длине будущей сваи. В качестве гидроизоляции сваи удобнее всего использовать рубероид, который хорошо держит форму и без труда распределяется по поверхности скважины.

Стоит также учитывать, что возведения такого фундамента потребуется достаточно большое количество бетона. Поэтому, чтобы не затягивать строительство, лучше заказать бетономешалку.

Изготовление Ростверка на фундаменте ТИСЭ

Когда этап заливки свай завершен, переходим к изготовлению ростверка. Для этого мастерится деревянная опалубка, которую нужно обить полиэтиленом. Опалубка закрепляется при помощи шпилек. Далее устанавливается арматурная сетка под ростверк и заливается бетонная смесь.

Фундамент ТИСЭ в частном строительстве знаком сегодня уже многим и те, кто строил дома с его использованием, говорят о его надежности, простоте возведения и экономичности, отсутствие недостатков возведения, тоже не может не радовать строителя.

Смотреть БОЛЬШЕ в каталоге=>>

Стоимость строительства ТИСЭ-дома

Если говорить о затратах на дом по ТИСЭ-технологии, то здесь можно выделить следующие моменты:

  1. Стоимость оборудования. Цена на буры начинается от 10 тысяч рублей, и зависит от диаметра подготавливаемой скважины. Опалубка ТИСЭ обойдется от 8 тысяч рублей за секцию, эта сумма зависит от толщины получаемых блоков. Цена на арматуру начинается от 50 рублей за элемент, сетка стоит около 100 рублей за погонный метр.
  2. Стоимость возведения фундамента начинается от 10 тысяч рублей за погонный метр. Здесь все зависит от толщины и ширины бетонного ростверка (каркаса, который сверху объединяет сваи в единую конструкцию).
  3. Стоимость ТИСЭ-дома «под ключ» зависит от этажности, площади, выбранных отделочных материалов и многих других аспектов. Так, например, за одноэтажный дом с жилой площадью около 75м2 предстоит заплатить около 2 миллионов рублей. Однако, конечная цена на строительства может быть определена лишь после обращения в строительную компанию и определения всех условий сотрудничества.

Недостатки и ограничения фундамента ТИСЭ

Теперь о минусах:

  • нельзя устанавливать на заболоченных и заиленных почвах. Но для таких почв ТИСЭ – далеко не единственное неподходящее основание, большинство фундаментов не подходят;
  • как и любой столбчатый фундамент, ТИСЭ исключает создание полноценного цокольного этажа;
  • повышенный ростверк способствует заселению пространства под домом грызунами, змеями и другой нежелательной живностью;
  • для устройства потребуется приобрести специализированный бур, который больше нигде не пригодится. Бур можно арендовать, купить, попробовать изготовить самостоятельно;
  • есть сложности при бурении грунтов с большим количеством гравия в составе и древесных корней. Проблема решается с помощью бура с электрическим или бензоприводом, но процесс закладки при этом дорожает и становится энергозависимым;
  • плуг (инструмент для устройства «пятки») не регулируется и может выполнять ямы строго определенной ширины.

Преимущества и недостатки

Фундамент ТИСЭ предоставляет возможность существенно сэкономить не только трудозатраты, но и деньги. Это помогает сократить объем бетонных и грунтовых работ, количество используемого стройматериала и количество рабочей силы.

Для классического ленточного фундамента высотой 0.7 м и шириной 0.4 м с размерами 5 на 10 метров, в результате получается объем 8.4 м3. При таких же размерах для ТИСЭ, достаточно всего 2 м3 с учетом того, что будет установлено 20 свай размером 1.2×0.6 м.

Естественно, помимо денежной выгоды (это особенно важно во время любых строительных или ремонтных работ), также можно выделить и другие плюсы этой технологии:

  • Универсальность метода позволяет его использовать для всех типов почв, даже в районах подверженных землетрясениям, вблизи грунтовых вод или в пучинистых грунтах.
  • Помимо бура, не требуется использование дорогого оборудования. А это актуально не только в качестве экономии, но и в условиях невозможности проезда или ограниченности территории.
  • Разводку коммуникаций можно совершить уже в возведенном доме.
  • Практически полная автономность работ, так как монтаж свай можно выполнить самостоятельно без привлечения специалистов.
  • Время на проведение работ значительно уменьшается.
  • Во время работ не нужно подключаться к электрической сети, поэтому фактически можно уложить такой фундамент в полевых условиях.

Несмотря на все положительные стороны, отмечаются некоторые недостатки, которые были обнаружены специалистами при работе с технологией ТИСЭ:

  • для такого вида фундамента необходима широкая отмостка;
  • ТИСЭ фундамент не предназначен для болотистых грунтов, в которых он может сломаться или вовсе утонуть;
  • из-за особенностей строительства придется уменьшить площадь подвала, так как его не получится обустроить под всем домом;
  • в каменистых грунтах имеются сложности в создании отверстий для свай, что может осложнить начальный этап строительства.

Несмотря на явные отрицательные моменты, этот метод до сих пор используется для возведения основы частных домов, к тому же он является экологически безопасным.

Вы строите дом/здание на ТИСЭ фундаменте?

Да

Нет

Как сделать фундамент своими руками, пошаговое руководство

Перед строительством нужно убрать мусор, выкорчевать пни и корни деревьев, мешающих строительству. Затем перенести схему размещения на местность. Для этого:

Подготовить обноски. Это колышки, соединенные горизонтальной рейкой. Они используются для указания расположения стен и свай. Для каждой стены изготавливается 2 обноски. Устанавливаются первые 2 обноски для указания нахождения стены. Каждая из них располагается на расстоянии 1,5-2 метров от противоположных краев стены. В обноски забивают гвозди и натягивают между ними леску или бечевку, которые указывают расположение внешней стороны стены. Опустить обноски так, чтобы леска оказалась на уровне высоты ростверка. Контролировать работы уровнем. Затем вбиваются перпендикулярные обноски, символизирующие другую стену. На них также натягивается леска по внешнему контуру перпендикулярной стены

Важно контролировать, чтобы между стенами сохранялся прямой угол, например, при помощи теоремы Пифагора. Разметить таким образом внешние контуры оставшихся стен

Затем на каждой обноске отступают расстояние, равное толщине ростверка, и натягивают лески, указывающие на расположение внутреннего контура стен.

На пересечениях бечевок следует вбивать арматуру. Она будет указывать на расположение свай. Также между двумя лесками нужно натянуть третью. По ней требуется отмечать расположение других столбов и забивать в этих местах арматуру.

Бурение и заливка

Пошаговая инструкция для бурения свай ТИСЭ своими руками выглядит так:

  1. Выкопать вначале ямки глубиной 20-40 см. Это позволит погрузить полностью бурильную «голову» установки в грунт.
  2. Снять или зафиксировать в поднятом положении расширитель бура. Установить установку в лунку и начать бурить по часовой стрелке. Через каждые 2-5 оборотов вытаскивать изделие наружу и освобождать от грунта. Частота зависит от почвы.
  3. После достижения намеченной глубины, освободить нож-расширитель. Без вертикального давления провести вращение бура для получения «подошвы». Вытряхивать по мере надобности грунт.

Если грунт рыхлый, то в шурф заливается вода для его уплотнения. Также, если почва твердая, вода размягчит ее. Необходимо контролировать вертикаль при бурении. Всю «подошву» нужно освободить от грунта.

Следующим шагом будет заливка скважин раствором. Вначале заливается расширение внизу. Для этого нужно проделать следующие действия:

  1. Взять арматуру толщиной 10-12 мм, очистить ее от ржавчины и загрязнений.
  2. В каждую скважину установить по 6-8 прутков, объединенных проволокой, и усиленных поперечной арматурой. Они должны располагаться не менее чем в 2 см от края лунки и быть длиннее скважины, чтобы связать их с ростверком.
  3. Затем происходит заливка «подошвы» бетоном.
  4. После формирования расширения, создается опалубка из рубероида, который также выполняет функцию гидроизоляции. Свернуть его по диаметру скважины, концы заклеить мастикой, опустить в землю и зафиксировать. Рубероид должен доходить до нижней части ростверка с припуском в 3-5 см.
  5. После этого заливается бетоном вся скважина.

Желательно возводить по несколько свай в день. За бетоном нужно «ухаживать» в течение первых трех дней. Увлажнять его по мере высыхания, засыпать опилками.

Установка ростверка

Для установки опалубки для ростверка необходимо засыпать пространство между выступающими концами свай песком. Затем на полученную «подушку» устанавливается опалубка по уровню. После нужно укрепить боковые щиты подпорками. Обычно сооружается ростверк 30 x 25 см или 40 x 40 см.

Затем на опалубку укладывается гидроизоляция. После приступают к армированию, используя прутки диаметром 10 мм. Для большей прочности располагать их нужно в 3 см от дна. Также в 3 см от верхнего края располагают последний слой арматуры. Перед заливкой надо разместить в фундаменте крепления для стен. После окончания бетонирования следует подождать не менее двух недель, прежде чем начать возводить стены.

Технология ТИСЭ облегчает возведение зданий, позволяет обойтись собственными силами, сэкономить средства. Вместе с легкими материалами, такими как газобетон, древесина, по методике ТИСЭ можно возводить этажные, комфортные сооружения.

Технология монтажа винтовых свай для фундамента

Особенности выбора фундамента под каркасный дом

Буронабивной свайный фундамент — что это за технология

Постройка гаража от фундамента до крыши из пеноблока

Морозное пучение

Явление морозного пучения характерно для глинистых почв, к которым относятся:

  • супеси;
  • глины;
  • суглинки.

Пучение возникает при одновременном наличии двух условий: холода и влаги. Глина плохо пропускает жидкость и накапливает ее. В зимний период грунт промерзает на разную глубину, для некоторых территорий страны эта отметка составляет более 2 метров.

При морозном пучении почва увеличивается в объемах и выталкивает фундаменты. Последствиями станут неравномерные деформации, трещины на стенах, разрушение.

Принцип воздействия сил морозного пучения на дом

Универсальный фундамент технология ТИСЭ позволяет бороться с таким явлением. Дом на фундаменте ТИСЭ словно зацепляется за грунт. Это возможно за счет уширения в нижней части. Для больших строений делают ленточный фундамент ТИСЭ. Такая технология представляет собой комбинированный вариант. Здесь в работу включаются и столбы, зацепленные в землю, и лента, надежно связывающая всю конструкцию воедино.

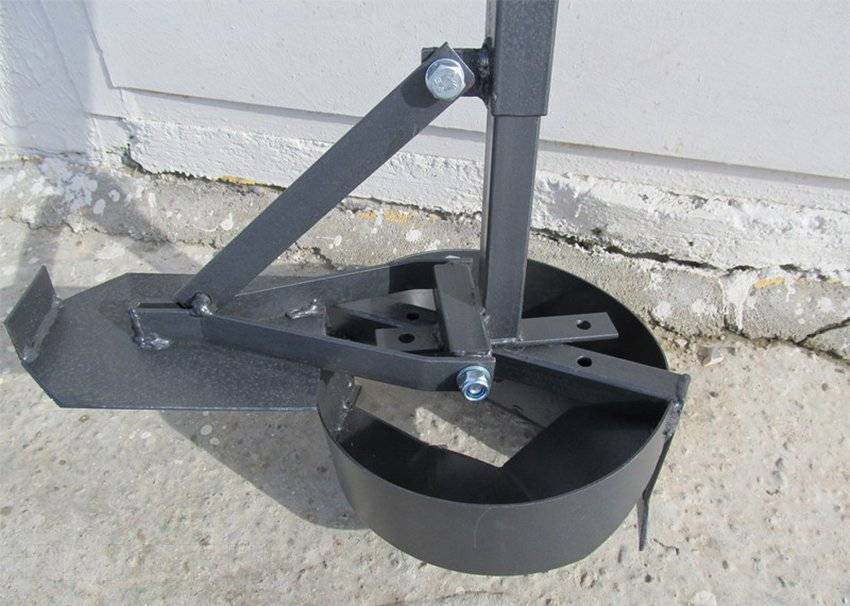

Бурение скважин земляным плугом ТИСЭ-Ф

Бур для изготовления скважин под сваи — это изделие, которое для правильного использования требует знания и понимания механики процессов, способствующих выемке грунта.

Сам шурф может быть проделан практически любым, в том числе и моторизованным буром диаметром не менее 250 мм. У ТИСЭ-Ф под эти задачи предусмотрены две наклонные режущие кромки, в нижней части которых расположено по паре зубьев, рыхлящих грунт. Обе режущие кромки расположены внутри кольцевого накопителя высотой 200 мм, способствующего быстрому удалению взрыхлённой массы.

Бурение начинается с откапывания по разметке приямков для более простого врезания бура в землю. С небольшим вертикальным нажимом бур проворачивается по часовой стрелке, через 2–3 полных оборота вынимается и чистится от земли. В среднем бурение двухметровой скважины занимает у одного человека 2,5 часа, у двоих около 40 минут.

Выборка расширения проводится после установки на бур плужка. За счет телескопического устройства штанги бура плуг прижат к её оси, пока бур находится в подвешенном состоянии. При давлении на рукоятки механизм отводит пластину в сторону, таким образом, на глубине постепенно «выгрызается» полость в форме полусферы.

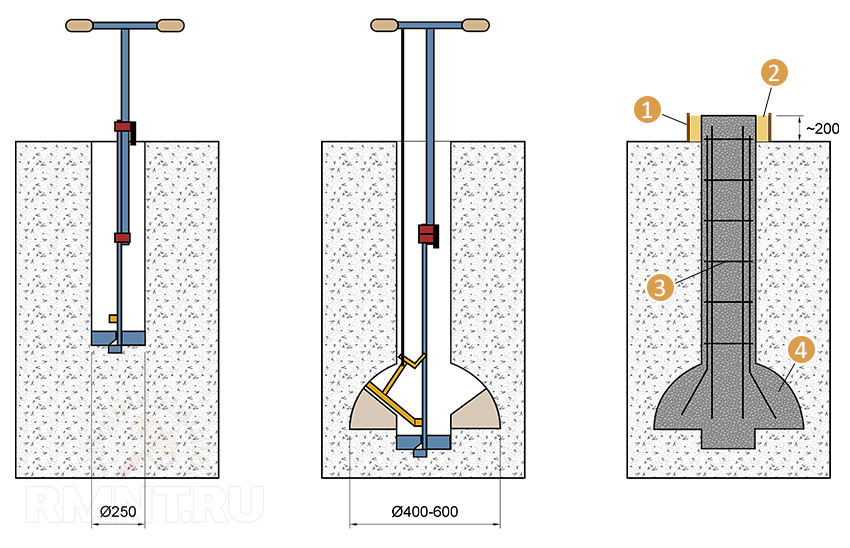

Технология бурения скважины ТИСЭ: 1 — опалубка из доски; 2 — песок; 3 — арматурный каркас; 4 — бетон

Дальнейшая подготовка скважин заключается в установке гидроизолирующей обкладки. Для этих целей применим рубероид, хотя при возможности рекомендуется использовать листы ПЭТ или стекловолокно с битумной пропиткой. Трубы гидроизоляции подрезают ножом по общей секущей горизонтальной плоскости, в навершиях устанавливается квадратная опалубка, сбитая из 120 мм досок.

Формование стеновых блоков

Приготовленная жесткая смесь закладывается в форму с установленными вкладышами — пустотообразователями и уплотняется ручной трамбовкой. Излишки смеси удаляются скребком под верхний уровень вкладышей. Распалубка производится сразу после уплотнения. Небольшие выступы у дна формы охватывают нижний ряд блоков, препятствуя смещению. Тем не менее, через 4 -5 рядов все же лучше проверить отвесом вертикаль и положить армирующую сетку.

Армирование гибкими связями диаметром 6 мм из базальтовых волокон, их закладывают в каждый стеновой блок при его формировании.

Полный цикл формования одного блока занимает 5 — 7 минут. Таким образом, с одной опалубкой за день можно отформовать до 80-100 блоков. Разумеется, удобнее работать вдвоем или втроем: один месит, другой подносит смесь, третий формует блоки, и работа спорится. Если в конце рабочего дня стенку затереть, то она не потребует оштукатуривания: можно сразу шпатлевать и красить. А это — существенная экономия труда и средств.

Две стены и гибкие связи образуют жесткую и устойчивую конструкцию

Пеноизол дает утепление, как 3 метра кирпичной кладки

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
