Как изготовить самодельный бур для скважины

Что необходимо для работы

Прежде всего, для изготовления бура своими руками понадобятся навыки владения сваркой и умение качественно приваривать металлические детали, работающие в условиях повышенной нагрузки.

Чтобы самостоятельно изготовить бур, приготовьте следующие материалы и инструменты:

  • металлические трубы необходимых диаметров для буровой трубы, муфт, втулок и рукоятки (или готовые муфты и втулки);
  • металлический цилиндр и сверло или заостренную пластину для ложкового бура;
  • стальной стержень необходимой длины для наконечника бура;
  • стальную пластину (листовую сталь 2-4 мм) или готовый диск (диск от циркулярной пилы) для спирального бура;
  • болты, гайки, стержень для шплинтов;
  • сварочный аппарат;
  • тиски;
  • болгарку и различного назначения диски 150 и 180 мм;
  • при необходимости инструмент для нарезания резьбы;
  • рашпиль;
  • электродрель;
  • гаечные ключи, молоток, отвертки и пассатижи;
  • рулетку и маркер;
  • защитные и сварочные очки, перчатки и спецодежду.

Несколько советов

Некоторые рекомендации помогут сделать качественное бурильное приспособление. При работе стоит учитывать следующее:

  • Необходимо правильно рассчитывать диаметр шнека. Дело в том, что во время работы отверстие будет слегка отличаться от размера режущей детали. Например, 200 мл элемент обеспечит лунку в 240−250 мл.
  • Можно заменить диски для болгарки обычной листовой сталью, толщина которой будет около 2 мм. Но ее придется дополнительно гнуть и затачивать, чтобы придать идеальную форму.
  • Во время работы с диском необходимо соблюдать меры безопасности. Его следует тщательно и надежно закрепить в специальные тиски, а резать исключительно в защитных очках.
  • Чтобы произвести расчет пера шнека, можно воспользоваться специальной программой «Компас-3 D». Она сделает все необходимое, достаточно внести исходные данные и дождаться готового чертежа. Все это позволит значительно сохранить время.

Чтобы продлить эксплуатационный срок самодельного шнека, нужно чистить его после каждой работы. Устранять землю с металлических деталей, при необходимости править лезвия и подтачивать их. Кроме этого, для хранения выбирать помещения с пониженной влажностью.

Как изготовить земляной бур самому

Приложив немного усилий и четко соблюдая требования пошаговой инструкции от мастеров, сделать коловорот получится своими руками за считанные часы.

Подбор материалов

Чтобы собрать заготовки под основные элементы бура, понадобятся:

  1. Для стержня. Труба круглого или квадратного сечения. Размер — 20*20 мм, 35*35 мм.
  2. Для ножей-лопастей. Листовая сталь толщиной 4 мм или пильный диск от болгарки, циркулярной пилы (на выбор). Ниже рассмотрим применение каждого из них.
  3. Для ручки. Круглая труба. Диаметр подбирается по обхвату ладони.
  4. Для пики. Используется заточенный прут арматуры большого диаметра или стальная полоса. Допускается комбинирование обоих материалов.

Работать с металлом лучше в защитных перчатках и очках.

Подготовка инструмента

Список такой:

  • сварочный аппарат с электродами, защитной маской;
  • болгарка с дисковыми насадками;
  • электрическая или ручная дрель;
  • молоток;
  • точило;
  • тиски;
  • клещи;
  • маркер, рулетка;
  • циркуль.

Для антикоррозийной защиты металла отдельно покупаются грунтовка, кисть.

Чертеж или схема

Схема. 1 – стальной стержень; 2 – приварной нож-полудиск; 3 – перекладина-рукоятка; L – глубина пробиваемого отверстия.

Здесь каждый мастер делает бур под себя, подбирает размеры, материал, тип конструкции, рассчитывает расход материала и его стоимость. В процессе использования готовое изделие может совершенствоваться.

Сборка бура

Необходимо проанализировать, какими лопастями его нужно оснастить: стационарными или съемными.

Стационарные лопасти просто привариваются к стержню.

Чтобы получились съемные, потребуется:

  1. С одной стороны вала приварить полки из утолщенной стали.
  2. Сделать их так, чтобы ножи расходились под углом 25-30 градусов.
  3. В полках проделать 2-3 отверстия под крепежи и 2-3 отверстия в лопастях такого же диаметра.
  4. Закрепить лопасти болтовым соединением.

Из листовой стали

Для начала проще вырезать из белой бумаги эскиз. После чего по нему режется круг из стали подходящего диаметра. По центру проделывается отверстие в виде квадрата или круга, в зависимости от того, какого сечения труба для вала. Размер отверстия берется немного больше, чем стержень, для удобства сварки.

Лопасти делают двух видов:

  1. Из двух половинок круга.
  2. Из разомкнутого круга, где края смещаются, напоминая виток спирали. Для повышения эффективности бурения края ставят под углом 25-30 градусов друг от друга.

Из пильного диска

Лучший вариант пильного диска — алмазный. Он отличается высокой прочностью.

Подойдут и б/у диски от циркулярки. Их делают из закаленной стали. Они имеют хорошо заточенную кромку, надежны, но их невозможно согнуть, поэтому диск пилят пополам и ставят две части под углом. Чтобы бур легче шел, дополнительно на станке или вручную точат боковые грани.

Фото: бур из диска циркулярной пилы

Сварка

Проводится в защитной маске типа «хамелеон» (желательно) и перчатках. Лопасти привариваются к стержню как с внутренней, так с наружной стороны, швы зачищаются.

Защита от коррозии

Готовое изделие шлифуют наждачной бумагой, обрабатывают грунтовкой против ржавчины. Альтернатива – фосфатирующий раствор.

После грунтования бур можно красить.

Уход

Периодически рекомендуется его разбирать, чистить от накопившейся пыли и грязи, смазывать водоотталкивающим раствором. Это позволит избежать заклинивания деталей, ремонта или замены отдельных частей и продлит срок службы изделия.

Изготовление бура — дело несложное, но требующее навыков. В умелых руках самодельный бур станет отличным помощником в работах на дачном участке, при строительстве небольших сооружений.

Применение ручного бура

Бур для скважины небольших размеров сможет быть полезен не только для бурения самодельных скважин для воды, но и при выполнении других земляных работ на участке: для установки опорных столбов, возведении временных конструкций и прочих работ, где необходимо выполнить обычную лунку небольшого диаметра. Буры такого типа не получится применять на твердой или каменистой почве, но с их помощью можно сделать скважину до 20 метров глубиной. Глубина скважины будет зависеть и от характеристик почвы, но в первую очередь от прочности разъемной буровой трубы.

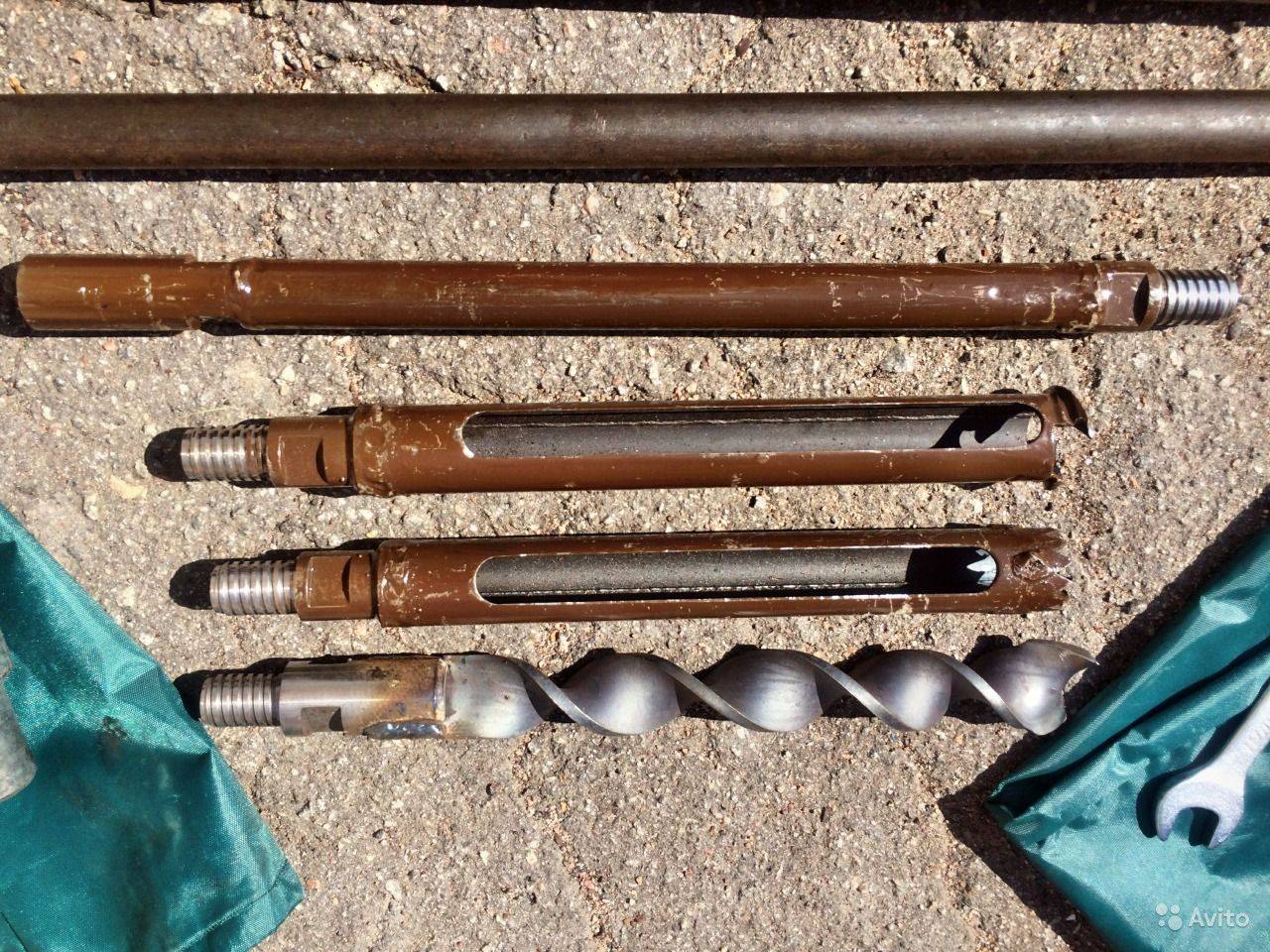

Буровая труба — один из главных элементов конструкции ручного бура в том случае, если стоит задача устроить довольно глубокую скважину. Длина трубы будет увеличиваться по мере того, как сам бур будет уходить в почву. Есть также и предел физических возможностей, после которого выемка почвы и прокручивание резца будет довольно проблематичным.

Правильный бур для скважины: инструкция к изделию

С целью изготовить бур для скважины своими руками, вам понадобиться найти свободное время и подходящие материалы. Обязательным сырьем для будущего бура послужит: металлическое основание (труба, толстая арматура круглого типа), листовая сталь с достаточно толстой стенкой, гладкая арматура, дополнительные инструменты для работы (сварочный аппарат, дрель, наждак, токарный станок). После того как все это приобретено и имеется под рукой можно приступить к формированию ручной конструкции для бурения.

Изготовление буров для скважины

Первым делом занимаемся изготовлением лезвий для инструмента. Как раз основанием для этого послужит лист стали. Его необходимо разрезать так, чтобы получились окружности диаметром на несколько миллиметров больше, чем будет скважина. Для небольшого по габаритам источника достаточным количеством послужит 2 диска (шнека).
Приступаем к высверливанию центральных отверстий на заготовках. Помните, что диаметр должен получиться немного больше чем размер основания (металлической трубы).
Изготавливаем отверстия в подготовленных дисках. Они необходимы для того, чтобы закрепить лезвия к основанию

В самой трубе также важно сделать отверстия, в них будут крепиться втулки, чтобы фиксировать съемные лезвия. По другому такой ручной агрегат называют шнековый.
Используем болгарку или ножницы по металлу, и делаем идентичные секторные разрезы на каждой из стальных окружностей

В последствии аккуратно их растягиваем тисками (желательно иметь два таких инструмента, чтобы получить правильную форму дисков). В итоге вы должны получить спиралевидные лезвия.

  1. Самодельный бур должен хорошо держаться на стойке. Поэтому приступаем к внимательному ее конструированию. Вам в первую очередь следует приварить острый наконечник на сторону, где будут монтироваться шнеки. Его роль может сыграть сверло по металлу, или конусная заточка, заостренная под углом не более 30 градусов.

  2. Выше на 10 см приваривается первый спиралеобразный шнек, все делается уже по отмеченным отверстиям. Поднимаемся еще на 10 см и привариваем своими руками второй шнек.
  3. Обязательно позаботьтесь о наличии втулок на основании бура, так как ручка должна быть съемной, плюс присутствовать возможность наращивания конструкции, в зависимости от размеров будущей скважины. Стоит заметить, что места соединений могут быть резьбовыми, в зависимости от удобства.
  4. На конечном этапе формируется рычаг для того чтобы легко вкрутить бур для бурения скважин. Напоминаем, что он выполняется в виде специальной муфты или втулки.

Ударно-канатная МГБУ

Распространенный вариант МГБУ для бурения скважин на воду своими руками это ударно канатная установка. Сделать ее сложнее, чем ручной шнековый бур, но зато ей можно пробурить глубокие скважины.

Кроме того, этими устройствами можно чистить обсадные трубы. Чего нельзя сказать про другие виды мини установок.

Ударная буровая установка для бурения скважин на питьевую воду, состоит из:

  • подвешиваемого снаряда – желонки, в которую набирается грунт;
  • каната;
  • треноги, на которую подвешивается желонка;
  • лебедки.

В простейшем варианте, подъем желонки осуществляется вручную при помощи лебедки. Однако это довольно тяжело, т.к. к весу патрона прибавляется вес извлекаемого грунта. Поэтому для облегчения процесса к ней подсоединяется электрический мотор и редуктор.

Работа установки

Принцип работы

Бурение скважин на воду своими руками при помощи таких МГБУ довольно прост:

  • в земле делается заглубление шнековым буром;
  • над отверстием устанавливается конструкция МГБУ;
  • к канату прикрепляется желонка;
  • снаряд вводится в отверстие и отпускается в свободное падение;
  • достигнув дна, в патрон врезается в землю и в него набирается немного грунта;
  • желонка поднимается на несколько метров и снова отпускается вниз;
  • эта операция повторяется 3-4 раза, а затем она достается наверх, очищается от земли и снова сбрасывается в скважину.

Таким образом, процесс бурения очень простой, но занимает много времени. А если использовать ручную лебедку – физические трудозатраты также будут немаленькие.

Самостоятельное изготовление

Чтобы сделать самодельный бур для скважины потребуется такой инструмент и материалы:

  • болгарка, сварка;
  • дрель;
  • металлическая труба диаметром 80-100мм и длиной 1,5-2 м;
  • материал для каркаса треноги;
  • лебедка.

 Как самому сделать бур для бурения скважин:

  • Вначале изготавливается желонка, поскольку бурение скважин для воды своими руками происходит ударным методом, патрон должен быть тяжелым. Оптимальной, считается масса около 80-100 кг;
  • в верхней части делается крепление для троса. Можно приварить металлическое кольцо, либо сбить края и просверлить отверстие – такой вариант более надежный;
  • по бокам патрона делаются зацепы – чтобы была возможность достать желонку в случае обрыва троса;
  • в низу трубы вырезаются зубья высотой 3-5 см и затачиваются;
  • вдоль желонки прорезается окошко для очистки внутренностей от грунта.

Важный момент – желонка оснащается клапаном, который препятствует высыпанию грунта из трубы. Для этого требуется:

  • металлический шар диаметром около 2/3 от внутреннего диаметра желонки;
  • конусная воронка с внутренним диаметром чуть меньше, чем приготовленный шар.

Желонка

Делается клапан таким образом:

  • воронка подгоняется так чтобы она плотно входила внутрь желонки, шар также должен плотно садиться в посадочное отверстие;
  • она приваривается на высоте около 5-10 см от низа трубы.

Еще один вариант – использовать лепестковый клапан. В этом случае, вместо шара делается металлический круг, который крепится к внутренней части трубы при помощи пружины.

Изготовление треноги

Вообще, можно изготовить бур для неглубоких скважин и без треноги. В этом случае сам снаряд делается длинной до метра, чтобы было легче доставать его. Однако, такой подход довольно трудоемок, поэтому лучше сделать самодельный бур для скважины своими руками с лебедкой.

Для этого потребуется:

  • металлическая профильная труба с сечением 40*40 мм;
  • блочек;
  • ворот для троса.

Из инструментов понадобится сварочный аппарат и болгарка.

Последовательность действий:

  • вначале делается основание. Лучше всего делать его треугольной форы – так конструкция получится пирамидальной формы;
  • основание должно быть устойчивым, поэтому длина стороны делается около 3-х метров;
  • когда заготовки будут готовы, на них нужно подрезать края под углом. Для этого, они выкладываются треугольником на ровной поверхности, и размечаются;
  • теперь делаются заготовки для ребер. Длины труб около 4-х метров будет достаточно;
  • чтобы тренога получилась ровной, верхняя точка, в которой сходятся ребра, должна быть перпендикулярна центру основания;
  • для этого, на плоскости отмечается центр основания и в нем устанавливается вертикальная подставка – она послужит ориентиром для сваривания ребер;
  • когда каркас будет готов, вверху нужно установить блочек, а на одной из стенок вороток с тросом.

При желании, можно сделать бур для скважины своими руками разборным – для этого, вместо сварки используются болтовые соединения. Так будет гораздо удобнее, все таки, конструкция получается довольно массивной.

Проект на бурение

В случае когда точно определена глубина нахождения водоносной жилы можно пробурить непосредственно с длиной бура под обсадную трубу. Когда нет, необходимо вначале выяснить, на какой глубине находится слой воды.

То есть, каждая буровая скважина – это индивидуальный проект и на него влияют такие характеристики:

  • выбранный вариант бурения;
  • глубина расположения водоносного слоя. При этом подразумевается не первый слой, к которому дошел бур, а тот, который отвечает условиям использования в плане обеспечения дебета количества воды;
  • геологическое строение почвы;
  • требование выдерживать нужное расстояния до мест нахождения (установка «санитарной зоны»);
  • требования, выдвигающиеся к качеству воды и количеству.

Расчет пера винтового конвейера или шнека

Наиболее важным параметром можно назвать размеры и геометрические параметры пера шнека. Для определения свойств применяются специальные программы. Примером можно назвать КОМПАС-3D. В эту программу включен также пакет, позволяющий автоматически провести расчет при введении следующей информации:

  1. Диаметр изделия.
  2. Диаметр вала, выступающего в качестве основания.
  3. Шаг расположения витков.
  4. Толщина применяемого материала.
  5. Угол пера в отношении основания.

В результате проведения автоматических расчетов можно получить подробный чертеж, на котором указываются основные параметры. Кроме этого, могут применяться и обычные формулы для определения основных параметров.

Изготовление ударного бура

Мы опишем, как сделать ударный бур для скважины и соорудить простую буровую установку. Для этого вам стоит следовать нашей инструкции:

  1. Для начала над местом бурения нужно сделать треногу. Обычно достаточно конструкции высотой 2-3 метра.
  2. На её вершине закрепляем канатный блок.
  3. Для подъёма бура мы будем использовать лебёдку на электроприводе или с ручным управлением. Её крепим к одной из опор треноги.
  4. Чтобы сделать ручной ударный бур вам понадобится труба с толстыми стенками. При этом её диаметр должен быть равен ширине ствола скважины.
  5. Верхний конец трубы заваривается толстой полосой металла. При этом в центре этой заглушки необходимо проделать отверстие, равное толщине используемого для подвески трубы каната.
  6. Нижний край трубы затачивается. При этом можно просто заточить стенку трубы, а можно сделать зубчатую нарезку. Для повышения прочности ударной части конструкции заточку лучше закалить в муфельной печи.
  7. Чтобы из приспособления было легче вынимать грунт, накопившийся в процессе бурения, её верхняя часть снабжается радиальными отверстиями или прорезями.

2 Как подготовить самодельный бур?

После того, как буровая установка своими руками была успешно сделана, можно приступать непосредственно к процессу бурения скважин. В общем, используя бензобур, все работы делаются в определенной последовательности:

  1. Разрабатываем небольшой подготовочный котлован или шурф.
  2. Собираем и монтируем все инструменты.
  3. Выполняем разработку пробного отверстия.
  4. Продолжаем бурение, пока не дойдем до водоносных слоев.
  5. Прокачиваем скважину, устанавливаем обсадные трубы, подготавливаем ее к дальнейшему использованию.

Самодельный шнек для бензобура, с правильно подобранными углами поворота дисков

Выкапывается шурф размером 1,5*1,5*1,5 метра. В обязательно порядке все стенки шурфа надо оснастить обычными деревянными досками или пластинами из надежного металла, дабы избежать возможного разрушения.

Собирается тренога либо из 3 брусьев, либо из металлических труб. Длина материала, как в первом, так и во втором варианте должна составлять примерно 3-4 метра. С помощью бензопилы можно нарезать трубы или брусья необходимых параметров.

Брусья или трубы выкладываются в треугольной форме, после чего создаются отверстия таким образом, чтобы в них можно было просунуть трубу. Помещается труба, но обязательно учитывается фактор надежности, ведь конструкция должна уверенно стоять и не распадаться.

Земляной бензобур закрепляется к концу троса, после чего можно приступать к бурению скважины на воду. Для бурения скважин применяется заводской шнек. Если для разработки скважин необходимо пройти слишком большое расстояние или создать крупное отверстие в грунте, то используют двойной земляной ямобур с возможностью контроля вместе с напарником.

Следует помнить, что если делать водозаборы небольшой глубины, то для того чтобы извлечь буровую колону совершенно не понадобится применять вышку. Бурильные штанги чаще всего создаются вручную. С такой целью используются обычные металлические трубы, которые нужно надежно соединить между собой.

Снизу штанги монтируется бур. Теперь нужно приступить к процессу изготовления кромок, но при этом нужно учитывать, что во время функционирования инструмента, они должны эффективно срезать почву, вращаясь согласно часовой стрелке.

2.1 Процесс бурения

Выкапывается яма приблизительно на 2 штыка стандартной лопаты, благодаря чему можно четко определить вектор, в котором будет работать ямобур. Сначала работать может один человек, но чем дальше устройство будет проходить вглубь грунта, тем тяжелее будет казаться весь процесс, а поэтому понадобится помощь других людей.

Оборудованная обсадной трубой самодельная скважина

Некоторые с целью сделать работу немного легче, прежде чем использовать бензобур существенно увлажняют землю. В то время, когда с поверхностью земли начнет сравниваться рукоятка инструмента, надо монтировать еще одно колено.

Теперь садовый ямобур должен войти в водоносный пласт. Чтобы определить эффективность такого вхождения, учитывают степень влажности. То есть, если удалось достичь водоносного слоя, то нужно аккуратно переместить бензобур до этого же водоупорного пласта. Таким образом, можно рассчитывать на максимальное количество питьевой воды в скважине.

В самом конце нужно устранить грязную воду. Используя ручной или погружной тип насоса, она извлекается сначала в количестве примерно 3 – 4 ведер, но если чистая вода так и не появилась, то нужно пройтись вглубь скважины еще приблизительно на 2 метра.

Другие модели буровых установок

В целом процесс сборки большинства существующих разновидностей буровых установок остается одинаковым. Рама и прочие элементы рассматриваемой конструкции подготавливаются по аналогичной схеме. Может меняться лишь главный рабочий инструмент механизма.

Ознакомьтесь с информацией об изготовлении различных разновидностей установок, сделайте подходящий рабочий инструмент, а затем прикрепите его к опорной раме и соедините с другими требуемыми элементами, используя рекомендации из рассмотренной выше инструкции.

Бурильная установка с «патроном»

Бурильная установка с «патроном» Главным рабочим элементом такого агрегата является патрон (стакан). Самостоятельно сделать такой патрон можно из толстостенной трубы диаметром 100-120 мм. Оптимальная длина рабочего инструмента – 100-200 см. В остальном же ориентируйтесь по ситуации. При выборе габаритов опорной рамы вам придется учитывать размеры патрона. Продумайте все так, чтобы в дальнейшем вам было удобно пользоваться готовой буровой установкой.

Рабочий инструмент должен иметь как можно больший вес. С нижней части отрезка трубы сделайте треугольные заострения. Благодаря ним почва будет более интенсивно и быстро разрыхляться.

Буровая установка своими руками

При желании можете оставить низ заготовки ровным, но его нужно будет обязательно заточить.

Сделайте несколько отверстий в верхней части стакана для прикрепления каната.

При помощи прочного троса прикрепите патрон к опорной раме. Длину троса подбирайте так, чтобы в дальнейшем патрон мог свободно подниматься и падать вниз. При этом обязательно учитывайте запланированную глубину источника.

Для повышения эффективности земляных работ вы можете подключить собранную установку к электродвигателю. Трос с патроном в такой ситуации будет намотан на барабан редуктора.

Обеспечить очистку забоя от грунта можно путем включения в состав конструкции желонку.

Пользоваться такой установкой очень просто: вы предварительно вручную создаете углубление в месте бурения диаметром, превышающим диаметр рабочего патрона, а затем начинаете поочередно поднимать и опускать патрон в яму, пока не будет достигнута требуемая глубина.

Простая шнековая установка

Самодельный шнек Основным рабочим элементом подобного механизма является бур.

Чертеж бурового шнека

Схема межвиткового шнекового кольца

Изготовьте бур из металлической трубы, имеющей диаметр 100 мм. На верхней части заготовки сделайте винтовую резьбу, а на противоположной стороне трубы обустройте шнековый бур. Оптимальный диаметр бура для самодельного агрегата — около 200 мм. Пары витков вполне хватит.

Схема разделения диска бура

Прикрепите сваркой к концам заготовки пару металлических ножей. Вы должны закрепить их по такому принципу, чтобы в момент вертикального размещения установки ножи располагались под некоторым углом к почве.

Шнековый бур

Чтобы работать с подобной установкой было наиболее удобно, подсоедините к тройнику кусок металлической трубы длиной 1,5 м. Фиксацию выполняйте сваркой.

Внутри тройник должен быть оснащен винтовой резьбой. Сам же тройник навинтите на кусок разборной полутораметровой штанги.

Пользоваться такой установкой удобнее всего вдвоем – каждый работник сможет взяться за полутораметровую трубу.

Бурение выполняется в следующем порядке:

  • рабочий инструмент углубляется в грунт;
  • делается 3 поворота буром;
  • разрыхленный грунт извлекается и убирается.

    Способ бурения скважины на воду с помощью шнека

Повторяйте цикл до достижения примерно метрового углубления. После штангу придется удлинить при помощи дополнительного куска металлической трубы. Для скрепления труб применяется муфта.

Если запланировано обустройство скважины глубже 800 см, зафиксируйте конструкцию на треноге. Вверху такой вышки должно присутствовать отверстие размерами, достаточными для беспрепятственного движения штанги.

В процессе бурения штангу надо будет периодически наращивать. С увеличением длины инструмента будет ощутимо повышаться и масса конструкции, управлять ею вручную станет очень тяжело. Для удобного подъема механизма используйте лебедку, сделанную из металла либо прочной древесины.

Теперь вы знаете, в каком порядке собираются простые буровые установки и как пользоваться такими агрегатами. Полученные знания помогут вам существенно сэкономить на услугах сторонних бурильщиков.

Удачной работы!

Разновидности бура

Для самодельных буровых устройств выбирают два основных вида режущего приспособления. Это спиральный бур и ложковый бур.

Спиральный бур

Спиральный бур имеет второе название — шнековый бур. Представляет  собой стержень диаметром 40-60 мм из прочного металла с заостренным концом и двумя ножами из листового металла (дисков распиленных пополам) толщиной 1,5-4 мм, расположенными под углом 20 градусов к оси стержня.

Такой вид бура может в дальнейшем использоваться  для земляных садовых и строительных работ небольшой глубины проникновения.

Ложковый бур

Бур ложкового типа или бур-ложка применяется для бурения,более глубоких скважин, чем спиральным буром, глубиной до 15-20 м. Представляет собой металлический цилиндр из толстостенной трубы. Длина цилиндра составляет от 60 до 100 см с вертикальной (иногда спиральной) прорезью. Диаметр трубы равен диаметру скважины и выбирается из соображений размещения в скважине необходимого оборудования. Вырез в цилиндре необходим для удаления грунта с боковых стенок скважины. В нижней части цилиндра приваривается толстое сверло диаметром 16-32 мм или узкая стальная пластина длиной 10-15 см для придания и выдерживания направления бурения. Цилиндр бура располагается на вертикальной штанге со смещением от ее оси на 10-15 мм. Смещение предназначено для того, чтобы диаметр скважины был больше диаметра самого бура. Такой эксцентриситет позволяет продвигать ложковый бур внутри обсадных труб и осуществлять их установку уже в процессе бурения, что, в свою очередь, предохраняет стенки скважины от разрушения.

Устройство бура для скважин

Чтобы пробурить скважину необходимо иметь основной инструмент для этого — бур. Конечно, бур можно приобрести в специализированных точках продажи, а можно изготовить самостоятельно. Для этого необходимо знать его конструкцию и основные характеристики.

Исходя из всего выше сказанного, предполагается использование ручного бура. Его основным элементом является — буровая труба.

Буровая труба — представляет собой металлическую полую конструкцию, которая должна иметь возможность наращивания длины, по мере углубления в почву. Увеличение длины буровой трубы осуществляется присоединением дополнительных секций. Для изготовления буровой трубы лучше всего использовать толстостенные металлические трубы диаметром от 40 до 80 мм и с толщиной стенок 2-6 мм. Сегменты трубы изготавливают по длине от 80 до 150 см (в зависимости от роста по удобству использования). Соединение секций буровой трубы при наращивании ее длины происходит посредством муфты или втулки.

  • Муфта — представляет собой короткую толстостенную трубу, чуть большего диаметра, чем основной стержень, с нарезанной внутри резьбой (или без таковой) и одним концом приваренной к каждой секции. Соединение фиксируется шплинтом или болтом с гайкой.
  • Втулка — представляет собой короткую толстостенную трубу, чуть меньшего диаметра, чем основной стержень, с нарезанной снаружи резьбой (или без таковой) и одним концом приваренной к каждой секции. Соединение фиксируется шплинтом или болтом с гайкой.

На верхнем конце буровая труба должна иметь рукоятку.

Рукоятка — это горизонтальная перекладина, предназначенная для вращения бура вокруг вертикальной оси. Изготавливается из трубы диаметром 40-60 мм или другого подходящего материала, имеющего большой запас прочности. Рукоятка приваривается к одной из секций буровой трубы или присоединяться к ней любым другим способом (например, вставляется в отверстие в трубе). Длина рукоятки выбирается в зависимости от удобства пользования, например, для вращения бура двумя людьми может быть размерами от 1,5 до 2 м. Кроме того, длина рукоятки может наращиваться различными способами. Для удобства пользования на концах рукоятки можно использовать резиновые наконечники, или наконечники из другого подходящего материала.

На конце нижней части буровой трубы крепится режущая часть конструкции, называемая сверло, нож или непосредственно — бур.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
