Естественная вентиляция домов и квартир своими руками: схемы, устройство, расчет

Расчеты и монтаж вентиляции

Прежде чем приступить непосредственно к монтажу системы, необходимо провести предварительные расчеты. Составленная своими руками схема вентиляции позволит понять основной принцип работы и еще на этапе планирования устранить возможные ошибки.

В первую очередь определите тип вентиляции, исходя из назначения и площади помещения.

Оптимальным вариантом для цокольного этажа частного дома станет принудительная система вентиляции, позволяющая потребителю контролировать объем воздухообмена.

Рассмотрим подробнее основные расчеты:

1. Рассчитываем  и отмечаем на схеме необходимое количество вентиляционных каналов в зависимости от мощности встраиваемого оборудования.
2. Рассчитываем диаметр сечения вытяжной трубы из расчета 26 квадратных сантиметров диаметра трубы на один квадратный метр обслуживаемой площади по формуле √(26 × S) / 3,14) × 2, где S- обслуживаемая площадь цоколя. Для домов, расположенных в низине, расчетный размер увеличивают на 15-20 процентов.
3. Для определения оптимальной длины вентиляционной трубы суммируют высоты дома от уровня земли, заглубленной части цокольного этажа и трубы системы отопления выше уровня крыши.

Монтаж системы принудительной вентиляции начинают с пробивки воздушной магистрали. Для монтажа приточной части  высверливается канал в стене на уровне нижнего края окон.

В проем вставляется труба, закрытая со стороны улицы декоративной решеткой для защиты от осадков, насекомых, грызунов. Зазоры заполняются монтажной пеной.

Вентиляционные трубы устанавливаются под углом в 10-15 градусов наружу так, чтобы образовавшийся в холодный период конденсат тек на улицу, а не скапливался внутри. Со стороны помещений монтируют устройство принудительной вентиляции.

В основной блок такого устройства входят: вентилятор, фильтрационный комплекс, обратный клапан. Клапан или заглушка необходимы для предотвращения попадания холодного уличного воздуха внутрь, когда оборудование выключено.

Вытяжной канал устанавливается с противоположной стороны от приточного вентилятора, на уровне полутора метров от пола. Для возможности регулирования потоков воздуха систему вентиляции  оснащают набором заслонок.

Обязательно утеплите вытяжную трубу. Утеплитель должен быть влагостойким, иметь слой гидроизоляции. На внешнем конце воздуховода закрепляют дефлектор.

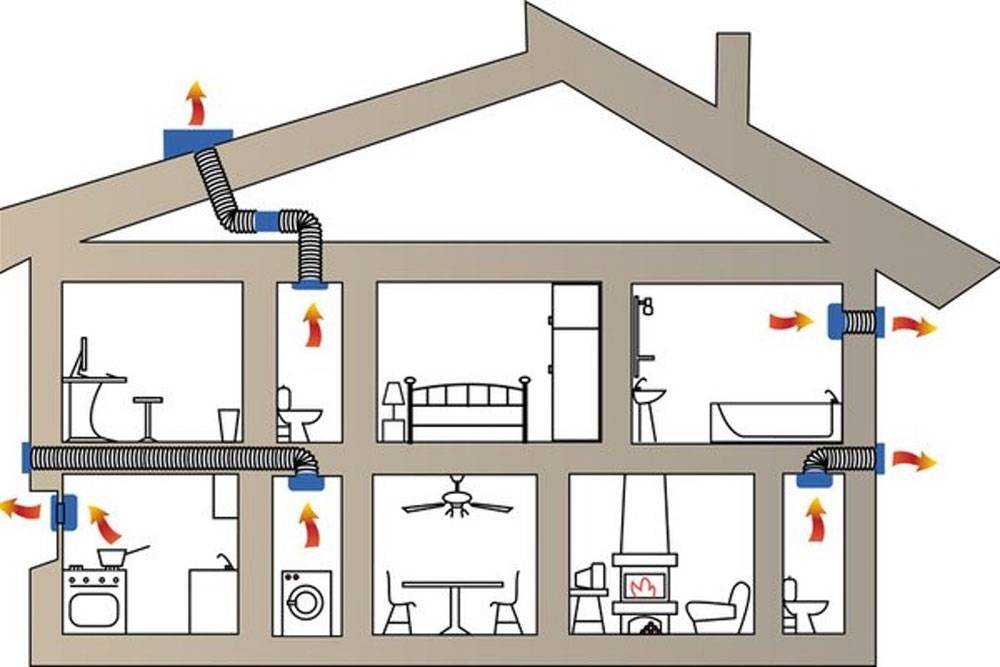

Схемы вентиляции частного дома и квартиры

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.

В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.

При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.

Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.

Область применения системы гравитационного вентилирования и схемы

Как правило, естественную вентиляцию применяют в следующих постройках:

1. Коттеджи и дачные домики, а также постройки сезонного проживания.
2. Многоквартирные дома. Вентиляция делается из кухни, ванной и туалета.
3. Нежилые постройки: гаражи, сараи, дачные туалеты, амбары.
4. Рабочие помещения, промышленные и складские постройки.
5. Хозяйственные постройки для домашних животных и птиц.

Схема естественной вентиляции в частном доме и квартире выглядит следующим образом: воздушные массы попадают в дом через окна, приточные клапаны или негерметичные ограждающие конструкции. Выведение воздуха происходит по вентканалам, через печной дымоход или вытяжную трубу.

Сделать продухи в готовом фундаменте

Продухи в готовом фундаменте. Дом 6 на 9, из бруса. Ленточный фундамент 40 см толщина, высота цоколя порядка 25 см. Сделано было всего 4 продуха, по 2 с противоположной стороны, стены, которой равны 6 метров. Диаметр продухов 10 см. Появился запах, снизу чернового пола летом влажные.

Посоветуйте, сколько продухов, и с какой стороны вырезать алмазной резкой. Какой диаметр продухов можно вырезать, не ослабят ли новые отверстия фундамент, что может случиться, если случайно будет перерезана арматура фундамента.

P.S. Фундамент мешали лопатами, после первого года он лопнул, укреплен по периметру арматурой и пояс нового бетона 10 см. Итого, толщина фундамента около 50 см. Спасибо за совет.

Александр, Химки.

Привет, Александр из Химок!

Не знаю, как там на счет алмазной резки, обычно для проделывания отверстий в уже готовом фундаменте используют мощный перфоратор со скальпелем или буром надлежащей длины. Такой перфоратор не всякий здоровяк удержит в руках при работе. Поэтому иногда приходится делать долбежку вдвоем. И стараться не попадать при этом на арматуру, иначе руки все отобьешь. То есть добравшись до арматуры, резать ее диском по металлу.

Работа не из приятных.

А так, на 6 метров погонных фундамента положено не менее двух отверстий-продухов диаметром 15 сантиметров. То есть на дом размером 6 * 6 метров продухов должно быть не менее 8 штук, по два на каждую стену.

В вашем случае на 6 метров тоже два, а на 9 метров уже три продуха. Всего 10 штук.

От угла дома отступают примерно полметра и делают продух. Лучше, когда противоположные продухи делаются на разных высотах, но у вас этого не получится, цоколь высотой 25 сантиметров очень мал. По классике высота цоколя должна быть от полуметра и до метра.

Так что повозиться вам придется. Вдвоем при наличии мощного перфоратора за неделю можете управиться. Не всегда болгаркой можно добраться до арматуры при толщине фундамента в полметра. И лучше резать ее сварочными электродами (если позволяет электропроводка).

Не думаю, что продухи сильно ослабят ваш фундамент.

Строительство в Москве и подмосковье

Широкий спектр строительных услуг. Фундамент, стены, перекрытия, кровля, под ключ!

Другие вопросы по теме ремонта фундаментов домов:

Строительство в Москве и подмосковье

Широкий спектр строительных услуг. Фундамент, стены, перекрытия, кровля, под ключ!

Строительство в Москве и подмосковье

Широкий спектр строительных услуг. Фундамент, стены, перекрытия, кровля, под ключ!

Строительство в Москве и подмосковье

Широкий спектр строительных услуг. Фундамент, стены, перекрытия, кровля, под ключ!

Строительство в Москве и подмосковье

Широкий спектр строительных услуг. Фундамент, стены, перекрытия, кровля, под ключ!

Задать вопрос Семенычу (автору материалов)

Ремонт квартир в Москве и подмосковье

Широкий спектр ремонтных работ. Профессиональные мастера.

Вентиляция помещений природным способом

Этот тип вентиляционной системы является самым доступным. Она полностью отвечает установленным нормам санитарии. Правильно организованная вентиляция должна обеспечивать беспрепятственное поступление свежего воздуха в помещения, вытеснение отработанных воздушных масс, насыщенных углекислым газом, за их пределы.

Если сказать коротко о принципе работы естественной вентиляции, то в его основу заложены законы физики. Свежий воздух с улицы поступает в здание через щели в оконных и дверных конструкциях и вытесняет загрязненные воздушные массы наружу через специальные вентиляционные проемы, расположенные в верхней части стен.

Преимущества воздухообмена естественным способом:

• простота конструкции — нужны только решетки на вентиляционные отверстия;
• экономия — нет необходимости в дополнительном электрооборудовании;
• возможность самостоятельного обустройства естественной вентиляции в доме.

Недостатки:

• нормальный воздухообмен возможен только при значительной разнице внешней и внутренней температуры, в частности, зимой;
• ничем и никем не управляемый процесс воздухообмена называется неорганизованной естественной вентиляцией, которая не подходит для производственных помещений и закрытых мест с большой проходимостью людей;
• для качественной работы системы должен быть организован беспрепятственный проход воздушным потокам.

Такая вентиляция предусматривает побуждение циркуляции воздушного потока без применения вентиляторов. Для этого в оконных рамах, дверях делают дополнительные отверстия и прочее. Чтобы правильно организовать естественную систему вентиляции, и она работала эффективно, необходимо предварительно сделать ее расчет.

Этот вид вентиляции предполагает спонтанное передвижение воздушного потока из-за разницы температуры на улице и внутри здания. Такая система может быть канальной и бесканальной, по способу работы — периодической и непрерывной.

Постоянное открытие/закрытие дверей, окон обеспечивает проветривание комнат. Бесканальная вентиляция основана на постоянных выделениях тепловой энергии в производственных помещениях — процесс аэрирования.

Обустройство продухов в построенном здании

Дом уже стоит, а про необходимость продухов забыли? Все можно исправить!

Необходимо выполнить один из двух вариантов.

1. Вырезать их самостоятельно. Для этого требуется иметь диск с алмазным напылением. Рассчитать и разметить будущие продухи. Вырезать отверстия, стороны останутся абсолютно ровными.
2. Вызвать специалистов. Все нужные расчёты они выполнят самостоятельно. Финансовый вопрос будет зависеть от толщины фундамента и материала, из которого он состоит.

Не потребуются продухи, если пол на первом этажа не будет завышен, а обустроен прямо на уровне земли. Под ним не будет влаги, а эксплуатационные свойства в таких зданиях значительно выше.

Принцип действия естественной вентиляции

движение потоков воздуха

Мы подробно расскажем, как работает естественная вентиляция, чтобы кажущаяся простота никого не обманула.

В холодную погоду теплые потоки активно вытягиваются из помещений через вентиляционные каналы. Создается область пониженного давления, которое выравнивается посредством засасывания воздушных масс снаружи. Прохладный уличный воздух согревается, цикл работы повторяется по тому же принципу, пока температура снаружи и доме не выравнивается.

Поэтому мы ощущаем особую духоту: санитарные нормы наша естественная вентиляция обеспечить не в состоянии.

Успешная работа напрямую обеспечивается следующими условиями:

• вентиляционные каналы устанавливаются в помещениях с максимальным теплопритоком (кухня, ванная);
• вентиляционные шахты проектируют строго вертикально, к ним подключают каналы из квартир;
• в каждую из комнат дома обеспечивается бесперебойный приток воздуха с улицы (приточные клапаны, проветриватели, негерметичные деревянные окна);
• воздух между комнатами перемещается свободно. Для этого под дверями оставляется щель 1,5 см или в нижней половине дверного полотна устанавливается вентиляционная решетка.

Расчет производительности системы

Расчет площади воздуховода

Диаметр и длину воздуховодов проще просчитать с помощью онлайн-калькулятора. Но принцип расчетов во избежание ошибок все же знать нужно.

Все помещения в доме условно делят на «грязные», требуемые более интенсивного проветривания (кухня, туалет, ванная, прачечная и пр.) и жилые «чистые». По СНиП, воздух в «грязных» помещениях требуется обновлять со скоростью 60 куб. м в час. При наличии же газовой плиты в кухне скорость обновления увеличивают до 100 кубометров. Для санузлов эта цифра чуть ниже – 25 куб. м, а для прачечных она равна 90 куб. м в час.

В «грязных» помещениях используется принудительная вентиляция. Для этого на кухне предусматривается отдельный канал из оцинкованной стали, идущий вертикально, без колен. Допускается объединение его только с вентканалом ванной.

Для «чистых» помещений (жилых комнат и коридоров) проветривание снижается до 3 куб. м в час. Для кладовых достаточно 0,5 кубометров. Остается рассчитать, сколько воздуха в час требуется вывести из этих помещений.

Существует еще один способ, при котором воздухообмен рассчитывается в зависимости от количества проживающих в доме. Нормой при этом считается приток свежего воздуха около 30 куб. м в час на одного человека. В южных районах эту цифру лучше увеличить до 40. Для северных районов, где плотность воздуха ниже, достаточно будет 20 куб. м. К полученной сумме (по количеству проживающих) необходимо прибавить еще 30 куб. м для кухни

Как работает естественная вентиляция в частном доме

В старых домах приточный воздух может попадать внутрь через небольшие щели в оконных проемах, отверстия между нижним краем дверного полотна и полом. Если в доме используются пластиковые стеклопакеты и применяются современные герметизирующие материалы, для притока чистого уличного воздуха придется дополнительно монтировать в оконных проемах или стенах специальные приточные клапаны.

Выходные отверстия обязательно монтируются в кухнях и санузлах – помещениях, в большей степени нуждающихся в отведении влаги, запахов, продуктов горения. Жилые комнаты нуждаются в проветривании в меньшей степени.

Естественная и принудительная вентиляция

Итак, свежий воздух извне попадает в дом, прогреваясь до температуры окружающей среды за счет работающих отопительных приборов, конвекции и теплообмена с аккумулирующими тепловую энергию конструкциями. Отработанный воздух, насыщенный углекислотой, запахами и примесями, постепенно продвигается к выходным каналам.

Рекомендуем ознакомиться: Вентиляционные каналы из пластиковых труб

Воздуховоды, где из-за разности давления и температуры внутри помещения и снаружи возникает воздушная тяга, проходят через чердачное помещение и кровлю, оканчиваясь оголовками специальной конструкции.

Чтобы вентиляция осуществлялась максимально эффективно, все помещения в доме должны оборудоваться либо приточным клапаном, либо выходной отдушиной. В некоторых комнатах целесообразно устанавливать оба элемента сразу.

При планировании перемещения воздушных масс можно руководствоваться следующими правилами:

• Каждая жилая комната должна иметь пути для свободного поступления воздуха снаружи.
• Отдушины обязательно должны присутствовать в ванной комнате, кухне, санузле. При наличии домашней бани, прачечной, мастерской, там также стоит предусмотреть отдельные каналы.
• И отдушина, и приточный клапан понадобятся в помещениях с газовым оборудованием, тренажерных залах, жилых комнатах, отделенных от ближайшего вентканала двумя и более глухими дверями.

Подвальные помещения и погреба также обязательно должны проветриваться.

Приточно-вытяжная вентиляция. Виды вентиляционных систем

В зависимости от требований, предъявляемых к различным помещениям, приточно-вытяжная вентиляция классифицируется по конфигурации и функциональности.

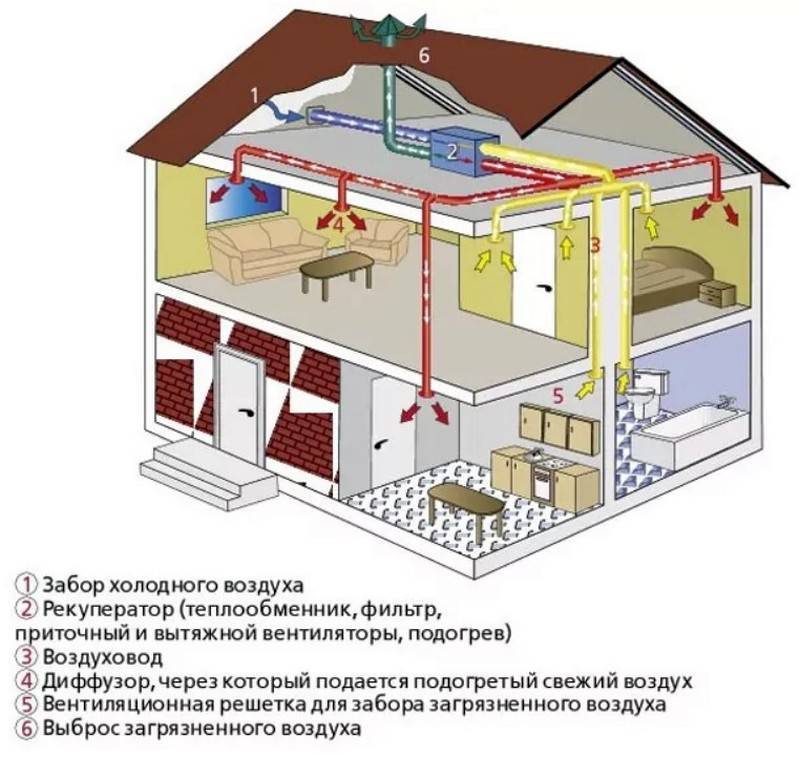

Система приточно-вытяжной вентиляции с рекуператором

Основной функцией приточно-вытяжной вентиляции с рекуперацией тепла является подача свежего теплого воздуха в холодное время года и холодного воздуха в жаркое время года.

Система спроектирована таким образом, что зимой теплый поток отработанного воздуха не просто выходит наружу, а проходит через теплообменник и отдает свое тепло поступающему холодному воздуху. В результате помещение насыщается свежим, но уже теплым воздухом.

Летом происходит обратный процесс, при котором поступающий воздух уже охлажден. Схема установки такова, что два потока (входящий и исходящий) не смешиваются.

Процесс рекуперации тепла осуществляется специальным устройством, называемым рекуператором. Существуют два типа рекуператоров: роторные и пластинчатые рекуператоры. Пластинчатый рекуператор тепла включается в проект вентиляции в регионах, где зимы не такие суровые.

Такое устройство экономично по стоимости и способно справляться с утилизацией тепла при отрицательных температурах до 15 градусов. Для вентиляционных установок, используемых в регионах с более холодными зимами, применяются роторные установки. Они более дорогие, но эффективные и окупаются за счет экономии на отоплении помещений.

Комбинированные системы приточно-вытяжной вентиляции с рекуперацией тепла широко применяются на различных объектах: домах, загородных коттеджах, офисах, гостиничных и ресторанных сетях, спортивных центрах, промышленных объектах.

Система приточно-вытяжной вентиляции с кондиционированием

Комбинированная вытяжная и приточная вентиляция с системой кондиционирования воздуха состоит из системы вентиляции и кондиционирования воздуха в одном изолированном блоке со встроенным управлением. Эта система вентиляции обеспечивает прямой поток нагретого или охлажденного воздуха.

Он имеет несколько режимов вентиляции и мощности кондиционирования, которые устанавливаются автоматически. Это происходит благодаря контроллерам, которые проверяют состояние микроклимата в помещении и в зависимости от этого назначают определенный режим.

Приточно-вытяжные установки кондиционирования воздуха отличаются высокой эффективностью и имеют ряд важных преимуществ:

• низкий уровень шума;
• нет необходимости во внешних трубопроводах или выносных блоках;
• простота эксплуатации.
• малые габариты и вес;

Автоматика позволяет регулировать настройки таким образом, чтобы пользователю не приходилось менять их в течение всего времени работы устройства независимо от сезона.

Система вентиляции с принудительным охлаждением

Устройства с принудительной циркуляцией воздуха можно использовать для эффективного охлаждения воздуха в жаркий летний период. Такие агрегаты дополнительно оснащаются различными типами охлаждающих устройств:

• компрессор и конденсаторный блок;
• блок водяного охлаждения;
• комбинированная установка чиллера и теплового насоса (система чиллер-фанкойл).

Одним из наиболее распространенных методов охлаждения, используемых в вентиляции, является подключение к сети холодной воды, с помощью которой входящий поток воздуха охлаждается до нужной температуры. Такая система наиболее целесообразна для крупных объектов или объектов, где происходит хранение продукции, и не используется в домах и офисах.

Особенности устройства вентиляции

Итак, чтобы определиться с конкретным вариантом системы вентиляции для установки в каркасном доме, необходимо определиться с бюджетом, интенсивностью эксплуатации и количеством постоянно проживающих жильцов, рассчитать общий объем воздуха внутри здания.

Преимущество каркасного дома в том, что у него полупустые стены, внутри которых можно сделать множество вентиляционных каналов. Более того, многие изготовители заранее планируют подобные элементы, поэтому собирают дома с уже готовыми отверстиями под проведение соответствующих коммуникаций.

В каркасных домах делают специальные вытяжные каналы, в которые помещают стандартные вытяжные вентиляторы. Обычное месторасположение этих конструкций – кухня и санузел, так как там влажность повышена.

Вычисление воздухообмена

Специалисты используют две основные схемы:

• По укрупненным показателям. В данной методике не предусматриваются вредные выбросы, такие как тепло и вода. Условно назовем его «Способ №1».
• Метод с учётом избытков тепла и влаги. Условное название «Способ №2».

Способ №1

Единица измерения – м3/ч (кубические метры в час). Применяют две упрощенные формулы:

L=K ×V(м3/ч); L=Z ×n (м3/ч), где

K – кратность воздухообмена. Отношение объёма приточки за одни час, к общему воздуху в помещении, крат в час;
V – объём помещения, м3;
Z – значение удельного обмена воздуха за единицу верчения,
n – количество единиц измерения.

Подбор вентрешёток осуществляется по специальной таблице. При подборе также учитывается средняя скорость прохождение потока воздуха по каналу.

Таблица выбора размеров вентиляционных решёток

Способ №2

При расчёте учитывается ассимиляция тепла и влаги. Если в производственном или общественном здании избыток тепла, то используется формула:

где ΣQ – сумма тепловыделений от всех источников, Вт;
с – тепловая ёмкость воздуха, 1 кДж/(кг*К);
tyx – температура воздуха, направленного на вытяжку,°С;
tnp – температура воздуха, направленного на приточку,°С;
Температура воздуха, направленного на вытяжку:

где tp.3 – нормативная тем-ра в рабочей зоне,С;
ψ- коэффициент увеличение температуры, зависящий от высоты измерения, равный 0,5-1,5 С/м;
Н – длина плеча от пола до середины вытяжки, м.

Когда технологический процесс предполагает выделение большого объема влаги, то используется другая формула:

где G – объём влаги, кг/ч;
dyx и dnp – содержание воды на один килограмм сухого воздуха приточки и вытяжки.

Существует несколько случаев, более подробно описанных в нормативной документации, когда требуемые воздухообмен определяется по кратности:

L=k×V, где

k – кратность смены воздуха в помещении, раз в час;
V – объём помещения, м3.

Расчёт сечения

Площадь поперечного сечения воздуховода измеряется в м2. Её можно посчитать по формуле:

где v – скорость воздушных масс внутри канала, м/с.

Различается для основных воздуховодов 6-12 м/с и боковых придатков не более 8 м/с. Квадратура влияет на пропускную способность канала, нагрузку на него, а также уровень шума и способ монтажа.

Расчёт потерь давления

Стенки воздуховода не гладкие, и внутренняя полость не заполнена вакуумом, поэтому часть энергии воздушных масс при движении теряется на преодоления этих сопротивлений. Величина потери рассчитывается по формуле:

где ג – сопротивление трению, определяется, как:

Формулы, приведенные выше, являются правильными для каналов круглого сечения. Если воздуховод квадратный или прямоугольный, то существует формула приведения к эквиваленту диаметра:

где a,b – размеры сторон канала, м.

Мощность напора и двигателя

Напор воздуха от лопастей H должен полностью компенсировать потери давления P, при этом создавая расчётное динамическое P_д на выходе.

H = P + P_д.

Мощность электрического двигателя вентилятора:

Подбор калорифера

Часто отопление интегрируется в систему вентиляции. Для этого используются калориферы, разные виды рекуператоров, а также метод рециркуляции. Выбор устройства осуществляется по двум параметрам:

• Q_в – предельный расход тепловой энергии, Вт/ч;
• F_k – определение поверхности нагрева для калорифера.

Расчёт гравитационного давления

Применяется только для естественной системы вентилирования. С его помощью определяется её производительность без механического побуждения.

Естественная вентиляция в деревянном доме

Интересен факт, что традиционные бревенчатые русские избы не нуждаются в дополнительных усовершенствованиях для осуществления естественной вентиляции. Воздухообменные процессы здесь идут буквально сквозь стены, благодаря отличной воздухопроницаемости натурального дерева. Еще одним каналом воздухообмена выступает дымоход печи.

Совсем другое дело современные деревянные постройки.

Здесь все чаще встречаются различные решения по герметизации:

• Машинное профилирование стыкуемых участков деревянных поверхностей.
• Обработка швов герметизирующими составами.
• Обшивка перекрытий паро-, гидро- и ветрозащитными пленками.
• Установка герметичных пластиковых стеклопакетов.

Рекомендуем ознакомиться: Виды встраиваемых вытяжек 90 см на кухню

Сами деревянные стены нередко обрабатываются ядовитыми защитными составами. Печное отопление также постепенно уходит в прошлое.

Все эти меры однозначно положительно сказываются на теплоэффективности и комфортабельности жилища, но при этом делают обязательным строительство вентсистемы.

Чистка вентканалов

Со временем систему вентиляции необходимо очищать от грязи и пыли. Если вентканалы имеют не большую длину, то данную работу можно произвести самостоятельно с помощью пылесоса. При большой протяженности каналом лучше воспользоваться услугами специализированных организаций.

В этом есть определённые плюсы:

• Очисткой зайдутся грамотные, обученные специалисты.
• Качество такой очистки будет намного выше.
• Фирмы, которые занимаются этой деятельностью, имеют специальное оборудование.
• Кроме очистки можно провести дезинфекцию, и обеззараживание вентиляции.

Устройство данной конструкции в частном доме является не роскошью, а необходимостью. Наличие данной конструкции должно быть заложено ещё на этапе проектирования дома. При использовании естественной системы, её можно смонтировать самому.

Если планируется более сложные принудительные, или комбинированные варианты, с использованием специального оборудования для подогрева воздуха, то следует обратиться к специалистам.

Такие сложные системы сначала рассчитываются в специальных программах, после этого на них составляется отдельный проект. Для устройства данных конструкций потребуются монтажники, обладающие специальными техническими знаниями.

Вентиляция в жилом доме своими руками

Прежде чем браться за проектирование вентиляции в частном доме и строительство своими руками необходимо собрать всю нужную техническую информацию: площадь дома общую, площадь всех помещений в отдельности, количество помещений, материал из которого построен дом и перегородки, наличие или отсутствие вентиляционных каналов, наличие пластиковых или деревянных дверей, и окон и т. д.

Владея информацией о нормативах воздухообмена согласно СНиП 2.08.01-89 определяем общее количество воздуха в час для всего дома и для каждого помещения.

После этого необходимо определиться с выбором системы вентиляции: естественной, принудительной или смешанной.

Для естественной вентиляции в уже построенном доме где нет вентиляционных каналов необходимо проектировать вентиляцию в трубопроводах. Для этого необходимо сделать чертёж со всеми размерами и местами прохода трубопроводов через стены и перекрытия.

Применение дефлекторов для естественной вентиляции

В каждом доме есть помещения, в которых большого воздухообмена не требуется, это: кладовки, подсобные помещения, коридоры и проходы, подвальные помещения. Для экономии финансов не надо везде устанавливать принудительную вентиляцию. Для улучшения вытяжки из этих помещений рационально применить дефлекторы. Они работают от ветра. Единственный недостаток — это необходимость выхода дефлектора на улицу. В закрытых помещениях он не работает. Для увеличения тяги в трубопроводах естественной вентиляции рекомендуется установить в трубе электрическую лампочку. Лампочка, нагревая воздух в трубе, будет увеличивать общую тягу.

Выбор труб для вентиляции

Ассортимент материала для вентиляционных труб небольшой, это:

• чёрный металл;
• оцинкованный лист;
• нержавейка;
• пластмассовые трубы.

Металл имеет небольшие, но всё-таки недостатки:

• чёрные трубопроводы ржавеют и требуют защиты;
• оцинкованные служат дольше, но через некоторое время начинают ржаветь на стыках;
• нержавейка лучше всех, но очень дорогая.

Изготовление и монтаж металлических трубопроводов требует специальных навыков и оборудования.

Исходя из практичности материалов пластмассовые трубы из ПВХ наиболее подходящий вариант. В продаже есть ассортимент пластмассовых труб разных диаметров с уже готовыми отводами под разными углами, резиновыми уплотнителями, хомутами, переходами и прочими аксесуарами. Застройщику надо только определиться с диаметром.

Расчёт диаметра трубопроводов

Как сделать расчёт трубопроводов и приточную вентиляцию в частном доме без ошибок?

Расчёт диаметра трубопроводов в домашней вентиляционной системе это курсовая работа. Изучать целую науку для того, чтобы сделать вентиляцию в доме вряд ли целесообразно. Чтобы подобрать необходимые диаметры необходимо руководствоваться общими показателями воздухообмена, описанных вначале статьи. Для контроля надо взять санитарные нормы воздухообмена на одного человека. Сравнив показатели выбрать большее значение. Этот вариант подходит для многодетной семьи или для большого дома где проживает несколько семей.

Выбрав объём воздухообмена в м3/ч, подберите подходящий вентилятор по производительности. Его показатели находятся в паспорте или на бирке, установленной на корпусе. Диаметр всасывающего патрубка для вытяжной вентиляции и диаметр подающего для приточной и будет равён диаметру  вентиляционных трубопроводов. При подборе вентилятора его производительность надо увеличить на 15-20% для учёта внутреннего сопротивления воздушному потоку. Это связано с поворотами труб под разными углами и сопряжениями фасонных частей.

Советы:

• запомните, вытяжное отверстие должно находиться вверху комнаты, а отверстие подающего трубопровода внизу;
• трубы, выходящие на крышу должны быть теплоизолированными. Если этого не сделать зимой в трубе будет образовываться наледь, вплоть до закупоривания вентиляции.

Причины нарушения работы естественной вентиляции

• Переоборудование вент каналов

Бывает, что вентиляция перестает работать из-за деятельных соседей, которые попросту могли сломать вентиляционный канал для расширения жилплощади. В таком случае у всех жильцов, квартиры которых находятся ниже, вентиляция работать перестанет.

Мусор в вентиляционном канале

Часто случается, что в вентиляционную шахту что-либо попадает и попросту не дает воздуху свободно двигаться. Если такое произошло, то Вам необходимо обратиться в соответствующую структуру, самостоятельно лезть в вентиляционный канал запрещено.

Не правильное подключение вытяжных зонтов

Так же распространенной проблемой является подключение кухонных вытяжек (вытяжных зонтов)большой мощности к каналу-спутнику, который для этого не предназначен. И когда такая вытяжка включена, то в общем вентиляционном канале образуется воздушная пробка, которая нарушает работу всей системы.

Сезонность

К сожалению, на работу естественной системы вентиляции так же имеет влияние температурный режим, в холодное время года она работает лучше, а летом, когда на улице температура повышается она работает слабее. К этому еще добавляется несколько отрицательных моментов описанных выше, и работа всей системы сходит на нет.

И конечно же бывают ошибки при строительстве допущенные подрядчиком по тем или иным причинам… Здесь поможет только установка приточно-вытяжного вентиляционного оборудования.

Естественная вентиляция работает круглый год 24 часа в сутки. Поэтому необходим круглосуточный приток воздуха в помещение. Если его не будет, то зимой при закрытых окнах возможно выпадение конденсата, повышение влажности вплоть до образования плесени, чтобы этого избежать установите приточные клапаны, это улучшит вентиляцию в помещении и избавит от лишней влаги.

Для организации хорошего воздухообмена в квартире круглый год. Потребуется установка проветривателя. Благодаря этому устройству Вам не придется открывать окна, а в квартиру всегда будет поступать свежий и чистый воздух.

Принцип действия естественной вентиляции

Циркуляция воздуха, при организации системы вентиляции естественного типа, происходит благодаря разнице давления в вентиляционной шахте, за счет чего возникает тяга, выталкивающая внутренний воздух наружу.

На эффективность вентилирования помещения, при данном типе устройства вентиляции, влияют следующие факторы:

• Значение давления на наружном и внутреннем срезе вентиляционной трубы. Мощность тяги увеличивается вместе с высотой вытяжного канала.
• Значение температуры снаружи помещения и внутри, где расположена вентиляция. Охлажденный воздух тяжелее, поэтому он выдавливает легкий воздух в помещении снизу. В итоге использованный воздух изнутри устремляется в воздуховод.
• Уровень конденсата в помещении. Пары легче прохладного воздуха, а поэтому, при устойчивой температуре, они поднимаются и выходят через воздуховоды.

Помимо перечисленных основных факторов, на способность системы справляться с поддержанием комфортного микроклимата в здании влияют также показания атмосферного давления, влажности и температуры.

При схожести температуры внутри и на улице, тяга заметно ухудшается, а чрезмерный нагрев воздушных масс снаружи может привести к обратной тяге. При такой ситуации спасти положение может только вентиляционный канал большой высоты.

Устройство естественной вентиляции в деревянном доме, в сооружениях, построенных из кирпича или газобетона, и в многоэтажных зданиях позволяет существенно сэкономить смету, при этом эффективность воздухообмена от этого не страдает.

Как чистить канал

Каждая отдушина проверяется индивидуально. Если бумага ведет себя неодинаково, значит, загрязнения, вызывающие закупорку прохода, скопились во внутренних коробках.

Чтобы устранить эту неприятность, достаточно запастись обычным посудным ершиком. Это щетка на тонком, гибком тросе. Таким «трубочистом» проходятся внутри вентиляционного канала.

Чистка вентиляции в квартире

Дальше нужно убрать остатки мусора. Для этой цели подойдет пылесос с длинной трубкой. Можно вставить обычный гибкий поливочный шланг, чтобы пропустить его в систему повыше. Приготовленная конструкция должна быть достаточно жесткой и гибкой.

Если изменений не произошло

Допустим, все произведенные действия не привели к ожидаемому результату. Тогда можно предположить, что проблема возникла где-то в главном вентиляционном проходе. Но и его можно почистить.

Берется ерш, только уже более крупный. Могут понадобиться и другие приспособления, такие как:

• стеклопластиковый прут;
• крюк;
• штанга (металлическая, деревянная) и пр.

Еще и этот существенный нюанс следует учитывать владельцу квартиры. Обычно за работоспособностью вентиляционной системы в многоквартирных домах следит специальная служба (здание находится на ее балансе) или непосредственно домовладелец. Так что самостоятельно лазить в главный вентиляционный ход в большинстве случаев жильцам не рекомендуется и даже запрещается.

В случае обнаружения подобной неприятности лучше сразу же подать заявку ответственному исполнителю. Тогда не придется занимать лишней работой, которую владелец квартиры исполнять не обязан, и участвовать в неприятных разбирательствах.

К тому же проблема может оказаться более серьезной. Отработанный воздух может не только не выходить из квартиры, но и поступать в нее из общей системы. Причина может крыться:

• или в установке мощных вытяжных систем жильцами других квартир (перекрывается выход воздуха из квартиры без вентилятора);
• или в неправильной циркуляции воздуха в жаркий период года (разогретые уличные воздушные массы поступают в прохладный вентиляционный проход, препятствуя выходу отработанных воздушных потоков);
• или в разрушении верхней части центральной вентиляционной шахты (в нее задувается ветер).

Выяснить истинную причину неправильной циркуляции воздуха, если система не забита, сможет только профессионал.
