Центральные установки кондиционирования воздуха: устройство и разновидности

Установка и правила эксплуатации

Виды систем кондиционирования воздуха разительно отличаются по способу монтажа и возможностям пользования. Общие конструктивные системы устанавливаются на начальной стадии строительства. Вентиляция и системы кондиционирования благоприятствуют поступлению чистого воздуха и его очистке. Также они поддерживают противопожарный регламент.

Разработка вентиляции происходит с учетом следующих условий:

  • основной функцией является обеспечение свежим воздухом и отток загрязненного для создания комфорта и безопасности;
  • своевременное удаление вредных компонентов в кислороде посредством монтажа фильтров;
  • датчики системы ответственны за вывод излишней влаги, так как она негативно отражается на самочувствии людей, а также влияет на безопасность конструкции здания;
  • независимость от погодных и климатических условий при кондиционировании.

На планировке обозначаются места установки блоков и прохождение трасс

Проектирование систем вентиляции и кондиционирования для объектов жилого, общественного и промышленного назначения осуществляется с учетом архитектурных особенностей зданий и в соответствии с СНиП. Квалифицированный монтаж таких систем производят специализированные компании и центры, которые в дальнейшем занимаются их обслуживанием.

Они предоставляют услуги по всем этапам:

  • обследованию объекта;
  • проектированию;
  • подбору и поставке оборудования;
  • монтажу оборудования;
  • подключению систем управления;
  • пуско-наладочные работы;

Предоставляемое центрами техническое обслуживание систем вентиляции и кондиционирования включает в себя как плановую профилактику (осмотры, чистку, замену фильтров) и текущий ремонт, так и аварийные вызовы.

Для создания комфортного микроклимата в общественных и производственных помещениях недостаточно одной вентиляции, необходимо совмещение ее с кондиционированием.

Устали читать? Посмотрите обучающее видео по системам кондиционирования:

Подбор оборудования

Подбор и распределение необходимых установок центрального кондиционирования происходит также на этапе проекта. Учитываются габаритные размеры, вес, мощность, доступ к агрегатам для обслуживания.

Центральное кондиционирование – это строгий подбор и учет нужной комплектации, из чего именно будет состоять система:

  • клапаны;
  • уловители пыли;
  • приточные камеры;
  • фильтры;
  • шумоглушители;
  • вентиляторы (в том числе канального типа);
  • вытяжные камеры;
  • воздуховоды;
  • кондиционеры;
  • крепления;
  • нагреватели;
  • утилизаторы тепла…

Исходя из величины и назначения здания, это может быть от 100 до нескольких тысяч единиц оборудования.

Современные центральные кондиционеры состоят из отдельных блоков. Количество блоков и их мощность зависит от назначения и величины обслуживаемого сооружения.

Огромная система, обслуживающая сразу все здание, должна быть оборудована автоматизированным управлением – только так можно полностью обеспечить экономию электропотребления и необходимое обслуживание для продления срока эксплуатации.

Несомненно, подобные расчеты невозможно сделать за 1 день и без выезда специалиста на объект. Обращаясь к нам, вы получите качественный проект с учетом всех нюансов именно вашего здания и его назначения.

Устройство и элементы центральной системы кондиционирования

Прибор представляет собой модульную конструкцию, соединенную герметичными каналами. Состоит устройство из центрального кондиционера, чиллера, насосов, трубопроводов и воздуховодов. Соединительные каналы герметичны, изготовлены на базе стального или алюминиевого каркаса для надежной фиксации. Наружные части защищаются от негативного воздействия внешней среды.

Модульная структура комплектуется необходимыми деталями для достижения рабочих параметров. Габариты зависят от мощности, производительности установленных приборов. На базовую комплектацию влияет проектная документация, санитарно-гигиенические и пр. нормативные требования.

Работает сеть по принципу обычного кондиционера – в блок затягивается свежий воздух, проходит этапы фильтрации, обработки, охлаждения и транспортируется по воздуховодам в квартиры пользователей.

Основные элементы системы

Конструктивно прибор представляет собой комплект секций, в которые встраиваются узлы, приборы.

Набор климатического устройства состоит из составляющих:

  • Модуль забора, подачи потока. Секция дополнена одним или несколькими центробежными насосами.
  • Фильтровальный модуль. Состоит из двух частей – фильтра грубой и тонкой очистки. В секцию интегрируют дополнительные устройства в виде ионизаторов, озонаторов, дополнительных фильтров.
  • Секция подавления шума. Состоит прослойка из минеральной или базальтовой ваты. Модуль нужен для снижения уровня шума от вентиляторов.
  • Охлаждение. Это прибор в виде теплообменника из медных трубок, соединенных между собой.
  • Камера орошения нужна для увлажнения воздуха.
  • Нагревательный модуль. Также представляет вид теплообменника, где теплоносителем в трубках выступает вода, пар. Иногда применяются электрические нагреватели.

В прибор можно встраивать рекуператор. Это устройство для забора тепловой энергии у отработанной среды и прогрева свежего потока. Бывают кондиционеры рекуперационные и с частичной рекуперацией. Модули устанавливают только по требованию пользователей, в стандартной комплектации рекуператоров нет.

Кондиционирование квартиры с использованием рекуператора выгодно при условии автономной системы отопления. Применение скрытой тепловой энергии для прогрева поступающего воздуха снижает затраты на энергоносители для согревания теплоносителя в стандартной сети отопления.

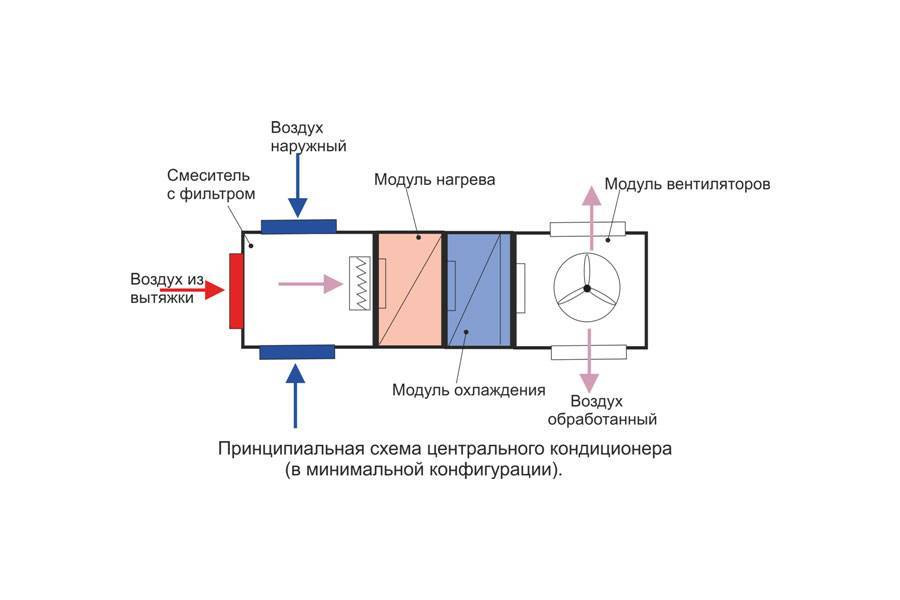

Конструкция системы

В общем корпусе центрального кондиционера размещены секции, исполняющие определенные функции. Их комплектация зависит от марки и типа оборудования.

Стандартный набор модулей:

  • Секция вентиляторов. Назначение – обеспечение забора атмосферного воздуха и подача в кондиционируемые зоны. Используются приборы центробежного типа.
  • Секция охлаждения. Теплообменник, состоящий из медных трубок, по которым циркулирует вода или фреон. В первом случае внешним источником холода является чиллер. При использовании фреона в качестве хладагента модуль соединяется с компрессорно-конденсаторным блоком.
  • Секция фильтрации. Функция модуля — очистка закачанного воздуха. В кондиционере задействованы две группы фильтров: первичные и вторичные. На начальном этапе происходит очистка устройствами класса EU1-EU3, удаляющими до 60 % пыли. Вторая ступень – использование фильтров тонкой очистки EU5-EU6, задерживающих 90% загрязнения. Улавливающие элементы монтируются на раме с уплотнителем. Центральные установки для кондиционирования воздуха оснащаются синтетическими гофрированными, мешочными, абсорбционными, дезодорирующими фильтрами.
  • Секция нагрева. Конструктивно напоминает модуль охлаждения (состоит из трубок). Комплектуется водяным, паровым или электрическим нагревателем.
  • Секция увлажнения. Модуль представляет собой пароувлажнитель или оросительную камеру с форсункой. Проходящий воздух насыщается мелкой водяной взвесью. После секции устанавливается каплеуловитель, предотвращающий попадание влаги в другие части оборудования.
  • Секция шумопоглощения. Для снижения интенсивности шума установлены звукопоглощающие пластины. Они изготавливаются из нескольких слоев минеральной ваты или стекловолокна. Пластины приглушают работу вентиляторов.

Устройство системы ротации кондиционеров

Устройство системы ротации кондиционеров

Обязательным элементом в системе ротации кондиционеров является базовый модуль. Именно он отвечает за:

  • Контроль температуры;
  • Мониторинг состояния кондиционеров;
  • Выдачу для них управляющих сигналов;
  • Задание параметров переключения устройств климатической системы;
  • Прием команд от персонала на включение/выключение конкретного модуля;
  • Выдачу сигналов оповещения.

Первый вариант менее затратен (не требует дополнительных модулей), но обладает меньшей универсальностью – как правило, такой центральный модуль поддерживает работу только с ограниченным числом моделей или оборудованием конкретных производителей.

Второй – более универсален, поскольку позволяет работать практически с любым оборудованием. Однако стоимость системы за счет наличия в ней дополнительных блоков может оказаться слишком высокой.

Связь центрального блока с кондиционерами (управляющими модулями) может осуществляться по:

Первый вариант, как правило, используется только в случае использования связки центральный — управляющий модуль.

Два последних позволяют управлять непосредственно кондиционером. В этих случаях сигналы подаются на разъемы, предназначенные для подключения к климатической технике проводного пульта, или непосредственно на фотоприемник, получающий сигнал от инфракрасного пульта ДУ.

Мнение эксперта
Старостин Константин Адреевич
Специалист по монтажу и обслуживанию кондиционеров

Для современных моделей кондиционеров, предусматривающих связь по каналу Bluetooth или подключение по Wi-Fi, могут быть задействованы и такие варианты управления.

В любом случае для использования с конкретными моделями оборудования или линейками конкретных производителей, система должна поддерживать соответствующие протоколы обмена.

Центральный блок обязательно оснащается датчиком температуры для контроля климатических параметров в помещении.

Мониторинг состояния кондиционеров может вестись различными методами. Наиболее распространенный – индивидуальный замер температуры на выходе воздушного потока из блока жалюзи. Для этого блоки контроля и управления или центральный блок оснащаются температурными датчиками, устанавливаемыми в непосредственной близости или прямо на корпусе кондиционера.

Примером реализации схемы непосредственного управления может считаться блок ротации УРК (УРК-2). В его состав входит основной блок, датчик температуры обслуживаемого помещения, датчики температуры на выходе кондиционеров. Сигнал управления предается по проводам. Последние модели могут одновременно управлять работой до 15 устройств средней мощности.

Раздельный вариант с центральным блоком и модулями контроля-управления реализован в системе БУРР-1-ИС. БУРР – блок управления ротацией и резервированием хранит управляющую программу, контролирует температуру в помещении, обменивается данными с интерфейсными модулями (БИС) по радиоканалу. БИС (блок исполнительный специальный) принимает сигнал от БУРР, управляет работой кондиционера через ИК-интерфейс, контролирует состояние климатического устройства, получая сигнал с датчика на выходе.

2 Механический способ эвакуации воздуха

Обычная естественная циркуляция зачастую не способна выполнять свои функции. Необходимо устанавливать искусственную вентиляцию и кондиционирование помещений. Она работает по принуждению, что является принципиальным отличием от естественной циркуляции.

Механический тип применяют как в различных отраслях производства, так и в обычных жилых домах. В его конструкцию входит фильтр, вентилятор, электродвигатель, а также воздухонагнетатель. Основные преимущества:

  1. 1. Эффективность. Можно транспортировать любые объёмы воздушных масс на большие расстояния.
  2. 2. Механический тип не зависит от погодных условий. Система способна выполнять свои функции на протяжении всего года.
  3. 3. Возможности управления. Можно регулировать влажность и температуру, а также фильтровать воздух от взвешенных частиц.

Система кондиционирования и вентиляции воздуха в здании

Строим дом своими руками из газобетона

Дом из газобетона своими рукамиИметь свой собственный дом, тёплый, уютный мечтает, наверное, каждый человек. Если и далее…

Проекты домов с мансардой и верандой

Холл – 5,2 м2Спальня – 8(11) м2Спальня – 10,5(14) м2Спальня – 9,1(12,1) м2С/у – 7(8,7) м2Проект одноэтажного дома далее…

Баня из сруба под ключ

Если вы решили построить деревянную баню, доверьте это дело специалистам. Наша компания имеет огромный опыт в строительстве бревенчатых бань и далее…

Удельный расход тепловой энергии на отопление здания (17)

Почему генератор выдает низкое напряжение (10)

Как перекрыть воду в квартире (9)

Какие деревья можно сажать возле дома (8)

Вентиляция в туалете на даче (8)

Устройство монтажного пистолета для пены (7)

Красная зона что это такое (7)

Укладка осб на бетонный пол (7)

Преимущества и недостатки прецизионных кондиционеров

Прецизионные кондиционеры относятся к разряду высокоточного оборудования, а точнее — надёжных и долговечных устройств с высокой мощностью. Покупка такого агрегата однозначно решит проблему контроля температурного режима в помещении.

Преимущества прецизионных устройств:

  • Возможность поддержания точного температурного порога. В среднестатистических кондиционерах данного типа, шаг изменения составляет 0.5 градуса.
  • Контроль влажности в пределах 3%. Исключительно для приборов со встроенным увлажнителем.
  • Способность бесперебойной работы без необходимости отключения или какой-либо перезагрузки.
  • Многие модели обладают дополнительным резервным блоком, который начинает функционировать после в случае отключения основного.

Современная серверная и ряд прецизионных устройств

Данные устройства обладают и своими недостатками, к которым относятся:

  • Слишком высокая ценовая политика. Прецизионные кондиционеры сложны в изготовлении, требуют массу комплектующих деталей и соответствующих специалистов по сборке и настройке. Поэтому каждый прибор обладает высокой стоимостью.
  • Сложный монтаж. Для подключения прецизионных устройств следует вызывать специалистов, которые не только доставят кондиционер и проведут его установку, но также настроят его работу.
  • Обладают большими габаритами. Что подразумевает соответствующую транспортировку и доставку на место установки.
  • Не созданы для бытового назначения. Актуальность использования только в качестве источника охлаждения технических или технологических помещений.

Кондиционер центральный каркасно панельный наружнего исполнения

Кондиционер устанавливается на раму с защитным покрытием, имеет плоскую крышу, предохраняющую его от атмосферных осадков, на входе в кондиционер устанавливается защитный козырeк с защитной решeткой или сеткой для защиты от осадков и постороних предметов.Каркас выполнен из типового алюминиевого профиля.Все неплотности и стыки между углами и ригелями, между несъeмными панелями и ригелями герметизированы специальными герметиками и уплотнителями, устойчивыми к действию окружающей среды.Внутренняя обшивка панелей выполняется из оцинкованной стали, наружная из оцинкованной стали с атмосферостойким покрытием (полимерное покрытие, порошковая краска).

Устройство кондиционеров

При всем своем разнообразии кондиционеры разных моделей в основе имеют одно и то же устройство – тепловой насос. Этот остроумный механизм позволяет осуществлять теплообмен в «противоестественном» направлении, то есть из более холодной среды в более горячую.

Покажем схематично его работу:

  1. Возьмем две емкости с некой средой, причем температура в 1-й емкости ниже, чем во 2-й. Поместим сосуд с газом В 1-ю емкость и дождемся, пока температуры газа и среды сравняются.
  2. Переместим газ во 2-ю емкость и сожмем его так, чтобы его температура (напомним, что газы при сжимании нагреваются) оказалась выше температуры среды в этой емкости. Вследствие разности температур начнется теплообмен, то есть газ станет отдавать тепловую энергию среде 2-й емкости.
  3. Снова переместим газ в 1-ю емкость, вернув ему при этом первоначальный объем. При расширении газ остынет и поскольку часть внутренней энергии была им потеряна на предыдущем этапе, его температура окажется более низкой, чем была в начале. То есть газ после расширения будет холоднее среды в 1-й емкости. Снова будет иметь место теплообмен, только в направлении среда – газ. После уравновешивания температур снова перенесем газ во 2-ю емкость, не забыв его при этом сжать. Так тепло постепенно будет «перекачиваться» из холодного вещества в горячее.

Тепловые насосы трудятся не только под видом кондиционеров, но и холодильников, осушителей воздуха, систем геотермального отопления и пр. Используемый в них газ называют хладагентом, обычно в этом качестве применяется фреон.

Устройство и принцип работы кондиционера

Хладагент циркулирует по замкнутому трубному контуру, состоящему из двух частей: конденсатора, в котором происходит сжатие газа до жидкого состояния, и испарителя, в котором хладагент испаряется, снова превращаясь в газ и расширяясь в объеме.

Из испарителя в конденсатор газ попадает при помощи компрессора (он и осуществляет сжатие). Из конденсатора хладагент через длинную тонкую скрученную в цилиндрическую спираль трубку (ее называют капилляром, дросселем или терморегулирующим вентилем) постепенно просачивается обратно в испаритель.

Виды центральных систем в многоквартирных домах

Классифицируются сети по разным признакам:

  1. По объему применения свежего потока – прямоточные, рециркуляционные, с частичной рециркуляцией. Прямоточные подают воздух извне, рециркуляционные используют для очистки отработанную среду. Устройства с частичной рециркуляцией смешивают объемы свежего и отработанного воздуха.
  2. По способу воздухоподачи – одно-, двухканальные.
  3. Распределение по зонам может быть однозональным – для обслуживания заданной площади потоком одного качества. Также есть многозональные – они применяются в жилых домах и снабжают воздухом разного состава много помещений.

В новостройках используют сети на базе фанкойлов, чиллеров. Чиллеры в этом случае монтируют на крыше строений, фанкойлы – внутри квартир. Коммуникации между ними обеспечивают перемещение хладагента. Такие сети отличаются сложностью в монтаже, но способствуют подаче чистого охлажденного воздуха в каждое помещение.

Что делать, если обогрев не включается?

Если теплый режим на кондиционере не включается, то этому есть несколько причин. Даже если прибор включен, но воздух в комнате холодный, значит, либо агрегат не предназначен для отопления помещения, либо он неисправен. Для начала нужно убедиться, что оборудование правильно настроено, поэтому всю процедуру настройки работы прибора на пульте нужно пройти заново. После этого через 5 минут максимум подносим руку к агрегату для проверки. Если идет горячий воздух, то кондиционер работает.

Если техника не реагирует на команды пульта, то, возможно, нужно заменить батарейки, почистить гнезда, куда их вставляют. Также проблема может быть связана с тем, что кнопки плохо работают.

В случае исправности пульта управления возможны следующие причины поломки оборудования:

  • утечка хладагента;
  • поломка клапана переключателя;
  • сбой электронной системы агрегата.

Если оборудование не может работать по причине сбоя электронной системы, то его нужно просто перезагрузить. Для этого отключают прибор от электроснабжения и повторно включают его. Если и после этого сохраняются проблемы с работой, нужна помощь квалифицированного специалиста сервисного центра.

Агрегат может не работать из-за того, что температура воздуха на улице существенно ниже минимального значения, при котором может функционировать кондиционер. Это связано с замерзанием смазочного масла и образованием наледи во внешнем блоке. Однако в продаже есть модели современного климатического оборудования, которое может работать в температурном диапазоне от -30°С до +30°С.

Обычно кондиционер используют в качестве отопительного прибора в межсезонье или во время холодов в летнее время. Подобное оборудование выгодно отличается от обогревателей тем, что экономно расходует электроэнергию. Если при переводе прибора в режим обогрева учитывать температуру воздуха за пределами дома, включать агрегат только в разрешенном температурном диапазоне, то никаких проблем в его работе не должно возникнуть.

Достоинства и недостатки

Центральные кондиционеры имеют ряд преимуществ над другими видами климатической техники:

  1. Центральная установка, работающая на все здание, обходится дешевле, чем сплит-системы в каждой комнате. Затраты на начальном этапе компенсируются небольшим расходом электроэнергии на функционирование кондиционера.
  2. Разрешается монтаж длинных коммуникационных магистралей, потери мощности при этом минимальные.
  3. Обслуживание и ремонт одного основного блока системы кондиционирования занимает меньше времени и обходится дешевле.
  4. Кондиционеры устанавливаются в технических помещениях или на крыше. Они не портят интерьер, не отнимают пространство. Шум вентиляторов не беспокоит служащих и посетителей.
  5. Система способна охладить или обогреть большие объемы воздуха.
  6. Центральные кондиционеры спроектированы для решения комплекса задач. Оборудование снижает температуру, нагревает, очищает, увлажняет и распределяет воздушные массы.

Кондиционер центральный каркасно-панельный КЦКП-1,6 (мощность-до 1,1кВт; с водяным нагревателем) Вариант-9: Кондиционер с секцией рециркуляции и вытяжной вентиляторной установкой

Общие сведения:

  • Марка (тип): Вариант-9: Кондиционер с секцией рециркуляции и вытяжной вентиляторной установкой
  • ГОСТ, ТУ: ТУ 4862-011-40149153-98
  • Ширина, мм: 700
  • Высота, мм: 450
  • Изготовители: ООО «ВЕЗА»
  • Разработчик: ООО «ВЕЗА»
  • Код ОКП: 4863020016

Характеристики

Технические характеристики: Производительность по воздуху — от 0,5 до 100 тыс. м3/ч. Производительность по теплу — до 150 кВт. Производительность по холоду — до 350 кВт.

Описание: Кондиционеры имеют модульную структуру и набираются из функцианальных блоков, имеющих унифицированные присоединительные размеры. Кондиционеры поставляются в собранном виде либо посекционно. Возможна сборка кондиционеров на объекте.

Применение: Кондиционеры центральные каркаснопанельные КЦКП применяются в системах кондиционирования воздуха и вентиляции промышленных и гражданских зданий

Режим осушения в кондиционере

Все современные кондиционеры имеют режим осушения в своем арсенале. Этот режим можно использовать в условиях чрезмерной сырости помещения. Он не оказывает влияния на температуру в квартире ни в ту, ни в другую сторону. Охлаждающий контур помогает теплообменнику внутреннего блока достичь нижайшей температуры. При этом вентилятор вращается по минимуму. Таким образом происходит наибольшая эффективность процесса конденсации. Устройство без проблем может вывести с вверенной ему площади за один час до 2-х литров влаги, работая как автономно в режиме осушения, так и на пару с режимом охлаждения.

Этот режим имеет максимальный КПД во влажных помещениях, не давая грибкам и бактериям ни малейшего шанса на размножение и вред здоровью человека.

Режим осушения в кондиционере

Разновидности кондиционеров

Сегодня помимо обычных кондиционеров, которые периодически включаются и выключаются, выпускаются так называемые инверторные устройства.

Инвертор – это электронный узел, который позволяет как угодно менять частоту электротока. При этом, соответственно, будет меняться и мощность компрессора.

Таким образом, инверторному кондиционеру выключаться не нужно – он работает постоянно, выбирая оптимальную мощность охлаждения.

Значение температуры в помещении остается фиксированным, а прибор служит дольше своих неинверторных собратьев (моменты пуска сильно сокращают жизнь силовых электроагрегатов).

Также кондиционеры могут быть:

  • Рециркуляционными — просто прогоняют через себя воздух помещения.
  • С возможностью подмеса наружного воздуха: эти приборы стоят дороже рециркуляционных, но зато воздух в помещении, где они смонтированы, не только становится прохладным, но и остается свежим.

По способу компоновки узлов кондиционеры делятся на два типа: моноблоки и сплит-системы.

Моноблоки

Вся «начинка» у такого прибора находится в одном корпусе, благодаря чему изделие имеет низкую себестоимость. Различают следующие виды моноблоков:

  1. Оконные: устанавливаются в оконном или стенном проеме так, чтобы конденсатор оказался на улице, а испаритель – внутри помещения.
  2. Крышные: устанавливаются аналогично, только в кровле.
  3. Мобильные: весь прибор целиком стоит на полу внутри помещения, а воздух, которым обдувается горячий конденсатор, через воздуховод выводится на улицу.

Мобильный кондиционер

За выигрыш в цене владельцу моноблока приходится терпеть шум от компрессора и мириться с утечками тепла зимой через корпус прибора (последнее актуально для оконных и крышных моделей).

Сплит-системы

Прибор состоит из двух частей, одна из которых размещается внутри помещения, а другая – на улице. Если наружный блок один, а внутренних – несколько, прибор называют мультисплит-системой. Такие кондиционеры сегодня являются наиболее популярными, поэтому их работу мы рассмотрим подробнее.
