Зачем нужен элеваторный узел отопления: схемы, принципы работы и проверки установки

Принцип работы устройства

Аппарат представляет собой довольно большую емкость, так как включает камеру смешения. Перед камерой устанавливаются грязеуловители и сетчато-магнитные фильтры: качество водопроводной воды в наших городах никогда не бывает высоким. На фото демонстрируется схема элеватора отопления.

Очищенная вода попадает в камеру смешения с большой скоростью. За счет разрежения вода из обратки подсасывается самопроизвольно и смешивается с перегретой. Теплоноситель через сопло подается в сеть. Понятно, что размер отверстия в сопле определяет температуру воды и давление. Выпускаются приборы с регулируемым соплом и постоянным, общий принцип работы у них одинаков.

Элеватор отопления с регулируемым соплом

Принцип работы аппарата точно такой же: смешивание теплоносителя и распределение по сети за счет возникающего перепада давлений. Однако регулируемое сопло позволяет устанавливать разную температуру для определенного времени суток, например, и тем самым экономить тепло.

Сам по себе размер диаметра не изменяется, но в регулируемом сопле установлен дополнительный механизм. В зависимости от указанного на датчике значения дроссельная игла перемещается вдоль сопла, уменьшая или увеличивая его рабочее сечение, что и изменят размер отверстия. Работа механизма требует электропитания. На фото – элеватор отопления с регулируемым соплом.

Наибольшую выгоду от аппарата получают общественные учреждения и промышленные объекты, так как для большинства из них обогрев помещений ночью не является необходимостью – вполне достаточно поддержки минимального режима. Возможность установить меньшую температуру в ночное время существенно сокращает расход теплоэнергии. Экономия может достигать 20–25%.

В жилых многоквартирных домах устройство с регулируемым соплом используется значительно реже, и зря: в ночное время температура +17–18 С вместо 22–24 С является более комфортной. Снижение температурного показателя также позволяет уменьшить расходы на обогрев.

По многочисленным просьбам читателей выкладываю принципиальную схему элеваторного узла с тепловым счетчиком. Хочу сразу заметить схема полностью рабочая, слегка адаптированная для просмотра в Интернете с комментариями.

Схема элеваторного узла с тепловым счетчиком
2013 года, и для ее полного соответствия новым правилам коммерческого учета тепловой энергии, теплоносителя, регистрационный № 1034 от 18.11.2013 г в нее необходимо внести всего одно изменение, перенести термосопротивление (ТЕ поз 2) измеряющее температуру теплоносителя в подающем трубопроводе со входа на участок трубы после расходомера (FT поз 1a). Но на понятие основ работы счетчика тепла и элеваторного узла это не влияет.

Элеваторный узел в данной схеме с автоматическим регулированием, но это не означает, что схема элеваторного узла с тепловым счетчиком не будет работать без автоматики погодного регулирования, более того, ее реализацию можно разделить на два этапа, что позволит реализовать проект при недостатке финансов.

Только возьмите для себя на заметку, такая экономия выгодна, если вы начали установку сразу после окончания отопительного сезона, если же отопительный сезон на носу лучше поднатужиться и установить все сразу. Обычно за отопительный сезон приборы учета тепла и особенно погодозависимая автоматика себя окупают.

Как функционирует элеватор?

Если говорить простыми словами, то элеватор в системе отопления – это водяной насос, не требующий подведения энергии извне. Благодаря этому, да еще простой конструкции и низкой стоимости, элемент нашел свое место практически во всех тепловых пунктах, что строились в советское время. Но для его надежной работы нужны определенные условия, о чем будет сказано ниже.

Чтобы понять устройство элеватора системы отопления, следует изучить схему, представленную выше на рисунке. Агрегат чем-то напоминает обычный тройник и устанавливается на подающем трубопроводе, своим боковым отводом он присоединяется к обратной магистрали. Только через простой тройник вода из сети проходила бы сразу в обратный трубопровод и прямо в систему отопления без снижения температуры, что недопустимо.

Стандартный элеватор состоит из подающей трубы (предкамеры) со встроенным соплом расчетного диаметра и смесительной камеры, куда подводится остывший теплоноситель из обратки. На выходе из узла патрубок расширяется, образуя диффузор. Агрегат действует следующим образом:

  • теплоноситель из сети с высокой температурой направляется в сопло;
  • при прохождении через отверстие малого диаметра скорость потока возрастает, из-за чего за соплом возникает зона разрежения;
  • разрежение вызывает подсасывание воды из обратного трубопровода;
  • потоки смешиваются в камере и выходят в систему отопления через диффузор.

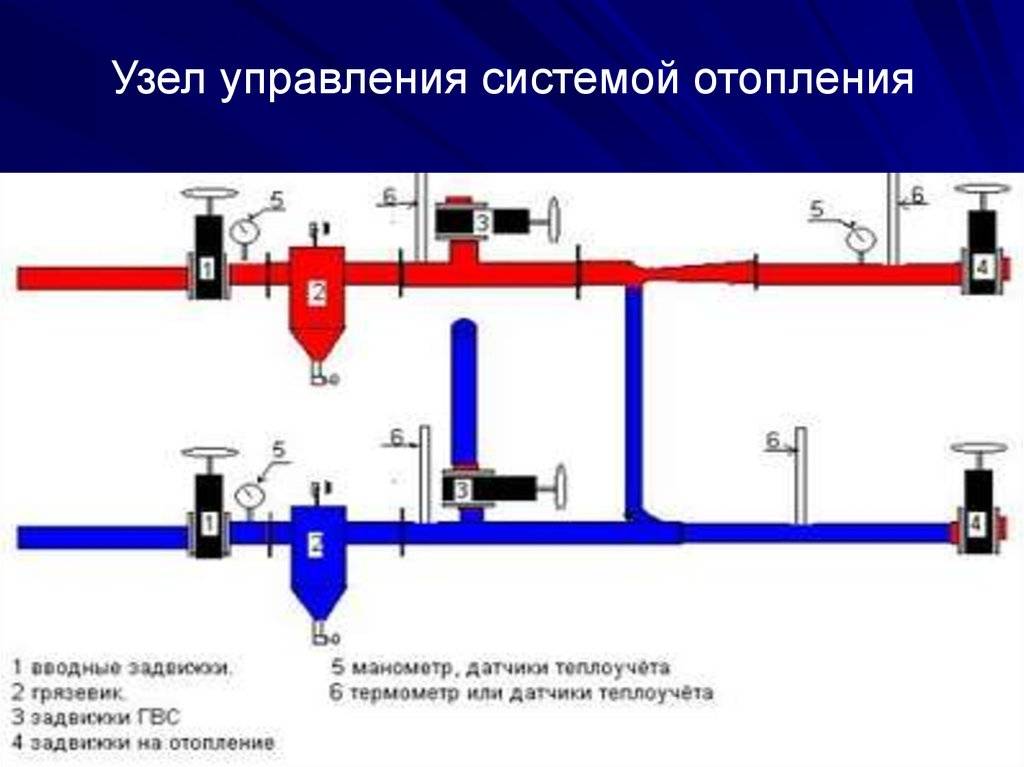

Как происходит описанный процесс, наглядно показывает схема элеваторного узла, где все потоки обозначены разными цветами:

Непременное условие устойчивой работы узла заключается в том, чтобы величина перепада давления между подающей и обратной магистралью сети теплоснабжения было больше, чем гидравлическое сопротивление отопительной системы.

Наряду с явными преимуществами данный смесительный узел обладает одним существенным недостатком. Дело в том, что принцип работы элеватора отопления не позволяет регулировать температуру смеси на выходе. Ведь что для этого нужно? Изменять при необходимости количество перегретого теплоносителя из сети и подсасываемой воды из обратки. Например, чтобы температуру снизить, надо уменьшить расход на подаче и увеличить поступление теплоносителя через перемычку. Этого можно добиться только уменьшением диаметра сопла, что невозможно.

Проблему качественного регулирования помогают решить элеваторы с электроприводом. В них посредством механического привода, вращаемого электродвигателем, увеличивается или уменьшается диаметр сопла. Это реализовано за счет дроссельной иглы конусной формы, входящей в сопло изнутри на определенное расстояние. Ниже изображена схема элеватора отопления с возможностью управления температурой смеси:

1 – сопло; 2 – дроссельная игла; 3 – корпус исполнительного механизма с направляющими; 4 – вал с зубчатым приводом.

Примечание. Вал привода может снабжаться как рукояткой для управления вручную, так и электродвигателем, включаемым дистанционно.

Появившийся относительно недавно регулируемый элеватор отопления позволяет производить модернизацию тепловых пунктов без кардинальной замены оборудования. Учитывая, сколько еще подобных узлов функционирует на просторах СНГ, подобные агрегаты приобретают все большую актуальность.

Назначение элеваторного узла

Еще на первых этапах проектирования центрального отопления инженеры столкнулись с проблемой сохранения тепловой энергии из-за протяженности теплотрасс. Для уменьшения тепловых потерь применяются два основных метода:

  • Максимальная теплоизоляция поверхности трубы;
  • Установка в зданиях элеваторных узлов.

Рабочий температурный режим в наружных трубах отопления составляет 150 или 130 град. Подавать воду потребителям такую температуру запрещено. Именно поэтому был разработан регулируемый элеваторный узел отопления. Он предназначен для смешивания горячего и холодного потоков теплоносителя с целью оптимизации его температуры. Помимо этого также уменьшается давление до приемлемого уровня.

Для нормальной работы автоматический элеваторный узел отопления устанавливают в заранее подготовленном помещении. Для жилых многоквартирных домов таковым является подвал. Монтаж и дальнейшее обслуживание должны выполнять только специалисты. Любое нарушение режима работы может привести к возникновению аварийных ситуаций. Монтаж в частных домах подобного элемента отопления нецелесообразно. Это связано с тем, что котлы не смогут обеспечить должный температурный режим работы. Поэтому он применяется только для создания разветвленных отопительных систем с большой протяженностью наружных теплопроводов.

Регулировка элеватора

Регулировка необходима для стабилизации температуры теплоносителя. Всего существует (предусмотрено конструкцией) две разновидности регулировки:

  • при помощи ручной установки заслонов;
  • за счет изменения размера входного сопла.

В случае с ручными заслонками, теплоноситель расходится по системе отопления дома совершенно неравномерно. Связано это равно, как с необходимостью ручной настройки, так и с неправильной настройкой в целом. Если элеваторный узел регулируется при помощи ручных заслонок, на первых этажах дома нагрев всегда будет более сильным, нежели на последующих этажах. Таким образом, для регулировки тепла каждый раз придется вызывать специалиста, который более или менее нормализирует температуру.

Также в случае с заслонками, при всем их неудобстве, необходимо делать более детальный расчет давления и объема теплоносителя.

Если же за регулировку отвечает сопло элеватора – теплоноситель расходится по всему дому в равной степени и с одинаковым нагревом. За четкость распределения отвечает увеличенная скорость течения теплоносителя по трубам системы отопления.

Регулировка при помощи сопла элеватора значительно эффективнее ручных заслонок. Это связано с тем, что жидкость в таком случае гораздо быстрее достигает стояков в квартирах, нежели в случае с заслонками.

Внешний вид элеваторного узла вне системы отопления

Назначение элеватора в системе отопления

Теплоноситель, выходящий из котельной или ТЭЦ, имеет высокую температуру – от 105 до 150 °С. Естественно, что подавать в систему отопления воду с такой температурой недопустимо.

Нормативными документами эта температура ограничена пределом 95 °С и вот почему:

  • в целях безопасности: можно получить ожоги от прикосновения к батареям;
  • не всякие радиаторы могут функционировать при высоких температурных режимах, не говоря уже о полимерных трубах.

Снизить температуру сетевой воды до нормируемого уровня позволяет работа элеватора отопления. Вы спросите – а почему нельзя сразу направить в дома воду с требуемыми параметрами? Ответ лежит в плоскости экономической целесообразности, подача перегретого теплоносителя позволяет передать с одним и тем же объемом воды гораздо большее количество тепла. Если температуру снизить, то придется увеличить расход теплоносителя, а следом существенно вырастут диаметры трубопроводов тепловых сетей.

Итак, работа элеваторного узла, установленного в тепловом пункте, состоит в снижении температуры воды путем подмешивания в подающий трубопровод остывший теплоноситель из обратки. Следует отметить, что данный элемент считается устаревшим, хотя до сих пор повсеместно используется. Сейчас при устройстве тепловых пунктов применяются смешивающие узлы с трехходовыми клапанами либо пластинчатые теплообменники.

Возможные неисправности и ремонт

Невзирая на надежность оборудования, в некоторых случаях элеваторный отопительный узел может давать сбои. Горячий теплоноситель и повышенное давление быстро находят уязвимые участки и провоцируют выход из строя этого устройства. Это неизбежно происходит, если отдельные элементы имеют некачественную сборку, расчет размера сопла произведен неправильно, а также из-за появления засоров.

Шум в отопительном трубопроводе. Элеваторный узел отопления во время своей работы может создавать шум. Если это отмечается, это значит, на выходе сопла во время эксплуатации появились неровности или трещины.

Причина образования этих дефектов заключается в перекосах сопла, которые вызваны подачей горячей воды под высоким давлением. Это может случиться, если чрезмерный напор не дросселируется расходным регулятором.

Неверный температурный режим

Качественную работу отопительного элеватора можно поставить под сомнение, если температура на входном и выходном контуре значительно отличается от температурного графика. Вероятней всего, причиной для этого является завышенный размер сопла.

Неправильный расход теплоносителя

Неисправный дроссель может привести к изменению расхода теплоносителя в отличие от проектного показателя.

Это нарушение можно с легкостью определить за счет изменения температуры в подающей и обратной трубе. Проблему можно решить с помощью ремонта расходного регулятора.

Неисправные части узла

Если схема подключения системы отопления к наружной магистрали независима, то причину некачественной работы элеватора могут вызвать неисправные водонагревательные элементы, циркуляционные насосы, защитная и запорная арматура, различные утечки в оборудовании и трубах, выход из строя регуляторов.

К главным причинам, которые негативно влияют на принцип работы и схему насосного оборудования, относится разрушение эластичных мембран в соединениях валов электрического двигателя и насоса, износ подшипников и выход из строя посадочных участков под них, появление трещин и неровностей на корпусе, протекание сальников. Все вышеперечисленные поломки можно устранить только с помощью ремонта.

Некачественная работа водонагревателей может наблюдаться, если нарушена герметичность трубопровода, произошло слипание или разрушение трубного узла. Решить проблему можно только с помощью замены труб.

Засоры и загрязнения

Засоры являются одной из самых частых причин некачественного теплоснабжения. Их появление обусловлено попаданием грязи в отопительную систему, если грязевые фильтры не справляются со своей задачей. Увеличить проблему могут и наросты коррозий внутри трубопровода.

Уровень загрязнения фильтров можно узнать по данным манометров, которые установлены возле фильтра и за ним. Сильный перепад давления сможет подтвердить или опровергнуть предположение об уровне загрязненности. Для очистки фильтров необходимо вывести грязь через спускные клапаны, которые находятся внизу корпуса.

Любые неисправности работы в системе отопительного оборудования и труб необходимо исправить незамедлительно!

Любые замечания, которые не влияют на работу системы отопления, в непременном порядке должны быть зарегистрированы в специальной документации, ее необходимо включить в план капитальных или текущих работ по ремонту оборудования. Устранение неисправностей необходимо производить в летнее время перед сезоном отопления.

Что такое элеваторный узел?

Элеваторный или тепловой узел – это приспособление, одновременно выполняющее функции инжекционного насоса. Главное предназначение такой конструкции заключается в повышении давления в отопительных сетях и увеличении прокачки и объема теплового носителя в магистрали.

Элеватор отопления позволяет транспортировать по магистрали теплоноситель с температурой +150°С, что повышает энергоэффективность системы отопления. Если сравнить теплоотдачу определенного объема жидкости с температурой +90°С с таким же объемом жидкости с температурой 150 градусов, то количество транспортируемой тепловой энергии во втором случае будет значительно больше.

Описывая элеваторный узел системы отопления и что это такое, стоит отметить, что такие устройства позволяют быстро перемещать по магистрали теплоноситель с температурой выше точки кипения без преобразования жидкости в пар. Это достигается благодаря тому, что в сети постоянно поддерживается высокое давление.

Схема и принцип работы

Схема элеваторного узла отопления довольно простая. Внешне конструкция напоминает громоздкий тройник из металлических труб, каждая из которых на конце имеет соединительный фланец.

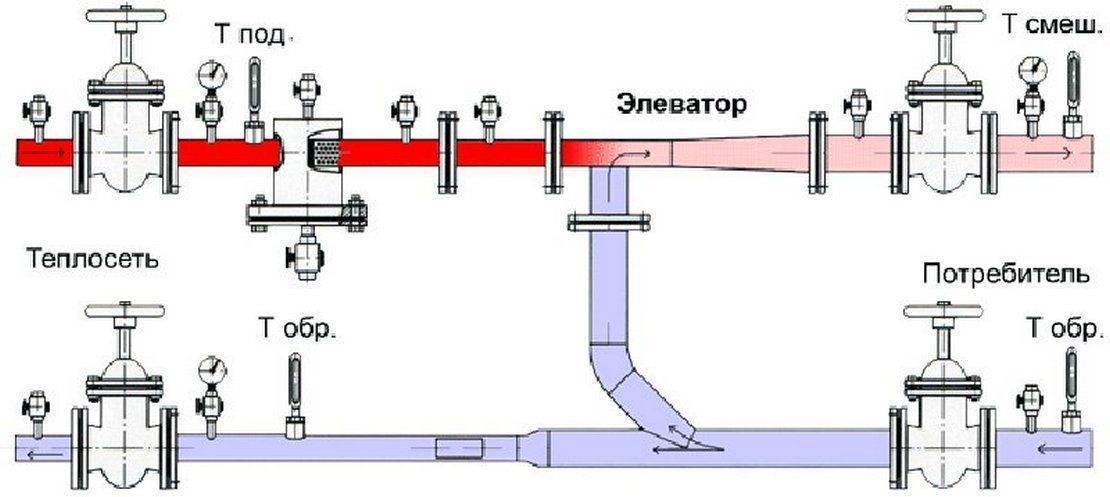

Типовая схема элеваторного узла отопления выглядит следующим образом:

  • Левый патрубок напоминает сопло, которое сужается до необходимого расчетного диаметра.
  • После него следует цилиндр камеры смешивания.
  • Снизу находится патрубок для присоединения обратного трубопровода.
  • С правой стороны есть еще один патрубок. Это специальный диффузор с расширением, направляющий нагретый теплоноситель в отопительную систему.

Рассмотрев устройство элеватора теплового узла, стоит разобраться в его подключении. К левому патрубку подключается подающая магистраль отопительной централизованной сети. К нижнему патрубку подключается трубопровод с обраткой. С двух сторон устанавливаются отсекающие задвижки и сетчатые фильтры грубой очистки.

Важно! Конструкция теплового узла обязательно дополняется датчиками температуры, манометрами и тепловыми счетчиками. Если рассматривать тепловой узел в многоквартирном доме, принцип работы устройства заключается в следующем:

Если рассматривать тепловой узел в многоквартирном доме, принцип работы устройства заключается в следующем:

Если рассматривать тепловой узел в многоквартирном доме, принцип работы устройства заключается в следующем:

  • При прохождении теплоносителя через патрубок с соплом его скорость увеличивается за счет повышенного давления жидкости в магистрали. Это позволяет добиться эффекта инжекционного насоса. Благодаря соплу обеспечивается более эффективная циркуляция жидкости в трубопроводах.
  • При попадании воды в смесительную камеру напор уменьшается. При прохождении струи через диффузор в камере смешивания среда разрежается. Благодаря эффекту инжекции жидкость с большим давлением увлекает за собой воду из обратной магистрали.
  • Охлажденные и нагретые потоки перемешиваются в камере элеватора. В итоге при выходе из диффузора теплоноситель имеет температуру в пределах 95 градусов.

Важно! Для эффективной работы элеваторного узла разница давлений в подающей и обратной магистрали должна быть в определенных пределах, чтобы преодолевать гидравлическое сопротивление жидкости

Плюсы и минусы теплового узла

Элеваторный узел системы отопления имеет следующие преимущества:

  • Приемлемая стоимость и простота конструкции делают элеватор востребованным, несмотря на его внушительный «возраст».
  • Это энергонезависимое устройство не нуждается в электроснабжении для работы.
  • Благодаря наличию элеватора отопления сечение магистрального трубопровода можно сделать меньше, что позволяет сэкономить на его устройстве.

Минусы этого приспособления заключаются в невозможности регулировки температуры теплоносителя. Однако этот недостаток можно нивелировать использованием приборов для регулировки диаметра сопла. В таком случае контроль над температурой осуществляется управлением скоростью потока, что сказывается на степени разрежения в смесительной камере.

Что такое элеваторный узел?

Элеваторный или тепловой узел – это приспособление, одновременно выполняющее функции инжекционного насоса. Главное предназначение такой конструкции заключается в повышении давления в отопительных сетях и увеличении прокачки и объема теплового носителя в магистрали.

Элеватор отопления позволяет транспортировать по магистрали теплоноситель с температурой +150°С, что повышает энергоэффективность системы отопления. Если сравнить теплоотдачу определенного объема жидкости с температурой +90°С с таким же объемом жидкости с температурой 150 градусов, то количество транспортируемой тепловой энергии во втором случае будет значительно больше.

Описывая элеваторный узел системы отопления и что это такое, стоит отметить, что такие устройства позволяют быстро перемещать по магистрали теплоноситель с температурой выше точки кипения без преобразования жидкости в пар. Это достигается благодаря тому, что в сети постоянно поддерживается высокое давление.

Схема и принцип работы

Схема элеваторного узла отопления довольно простая. Внешне конструкция напоминает громоздкий тройник из металлических труб, каждая из которых на конце имеет соединительный фланец.

Типовая схема элеваторного узла отопления выглядит следующим образом:

  • Левый патрубок напоминает сопло, которое сужается до необходимого расчетного диаметра.
  • После него следует цилиндр камеры смешивания.
  • Снизу находится патрубок для присоединения обратного трубопровода.
  • С правой стороны есть еще один патрубок. Это специальный диффузор с расширением, направляющий нагретый теплоноситель в отопительную систему.

Рассмотрев устройство элеватора теплового узла, стоит разобраться в его подключении. К левому патрубку подключается подающая магистраль отопительной централизованной сети. К нижнему патрубку подключается трубопровод с обраткой. С двух сторон устанавливаются отсекающие задвижки и сетчатые фильтры грубой очистки.

Важно! Конструкция теплового узла обязательно дополняется датчиками температуры, манометрами и тепловыми счетчиками. Если рассматривать тепловой узел в многоквартирном доме, принцип работы устройства заключается в следующем:

Если рассматривать тепловой узел в многоквартирном доме, принцип работы устройства заключается в следующем:

Если рассматривать тепловой узел в многоквартирном доме, принцип работы устройства заключается в следующем:

  • При прохождении теплоносителя через патрубок с соплом его скорость увеличивается за счет повышенного давления жидкости в магистрали. Это позволяет добиться эффекта инжекционного насоса. Благодаря соплу обеспечивается более эффективная циркуляция жидкости в трубопроводах.
  • При попадании воды в смесительную камеру напор уменьшается. При прохождении струи через диффузор в камере смешивания среда разрежается. Благодаря эффекту инжекции жидкость с большим давлением увлекает за собой воду из обратной магистрали.
  • Охлажденные и нагретые потоки перемешиваются в камере элеватора. В итоге при выходе из диффузора теплоноситель имеет температуру в пределах 95 градусов.

Важно! Для эффективной работы элеваторного узла разница давлений в подающей и обратной магистрали должна быть в определенных пределах, чтобы преодолевать гидравлическое сопротивление жидкости

Плюсы и минусы теплового узла

Элеваторный узел системы отопления имеет следующие преимущества:

  • Приемлемая стоимость и простота конструкции делают элеватор востребованным, несмотря на его внушительный «возраст».
  • Это энергонезависимое устройство не нуждается в электроснабжении для работы.
  • Благодаря наличию элеватора отопления сечение магистрального трубопровода можно сделать меньше, что позволяет сэкономить на его устройстве.

Минусы этого приспособления заключаются в невозможности регулировки температуры теплоносителя. Однако этот недостаток можно нивелировать использованием приборов для регулировки диаметра сопла. В таком случае контроль над температурой осуществляется управлением скоростью потока, что сказывается на степени разрежения в смесительной камере.

В заключение о недостатках элеваторных смесителей

Положительные моменты использования элеваторов в домовых теплопунктах мы выяснили ранее – энергонезависимость, простота, надежность в работе и долговечность. Теперь о недостатках:

  1. Для нормального функционирования системы нужно обеспечить значительный перепад напора воды между обраткой и подачей.
  2. Требуется индивидуальный подбор узла к конкретной отопительной сети, основанный на расчете.
  3. Чтобы изменить параметры выходящего теплоносителя, нужно пересчитать диаметр отверстия форсунки под новые условия и заменить сопло.
  4. Плавная регулировка температуры на элеваторе не предусмотрена.
  5. Узел не может применяться в качестве циркуляционного насоса локальной схемы (например, в частном доме).

Уточнение. Существуют усовершенствованные модели элеваторов с регулируемым проходным сечением. Внутри предкамеры установлен конус, перемещаемый шестеренчатой передачей, привод – ручной либо электрический. Правда, теряется главное преимущество узла – независимость от электроэнергии.

Домовые однотрубные системы, действующие совместно с элеваторами, довольно сложно запускать в работу. Нужно сначала выдавить воздух из обратного стояка, затем из подающего, постепенно открывая магистральную задвижку. Подробнее об инжекционных узлах и способе запуска расскажет мастер – сантехник в видеосюжете:
