Дефлектор на дымоход: назначение, установка, разновидности, изготовление, размеры

Как сделать дефлектор?

Дефлектор в продольном разрезе

Пример установки дефлектора своими руками на асбестоцементной трубе для дымохода диаметром 120 миллиметров.

С помощью болтов М6 (поз.7) и гаек М6 (поз. закрепить на нижнем цилиндре (поз. 9) стойки (поз. 4).
К нижнему цилиндру с помощью хомута (поз. 5) прикрепить на 3-4 стойках верхний цилиндр (диффузор) (поз. 3), который книзу расширяется.
На фальцах собрать обратный конус (поз. 2).
С помощью заклепок (поз. 6) установить конусообразный колпак.

В таблице приведены размеры дефлектора в соответствии с размерами трубы для дымохода.

D, мм	W, мм	H, мм
120	240	144
140	280	168
200	400	240
400	800	480
500	1000	600

Соотношение размеров

Изготовление дефлектора своими руками: пошаговая инструкция

Конструкцию достаточно просто изготовить, но предварительно необходимо произвести расчеты

Очень важно определить все размеры, иначе их нарушение чревато неправильной работой дефлектора, что теряет всяческий смысл его применения

Шаг № 1 Расчет

Для проведения расчетов необходимо знать главный показатель – сечение трубы, на которую устанавливается дефлектор. Зная его можно рассчитать остальные необходимые размеры.

Для более наглядного примера, проведем реальные расчеты для изготовления и монтажа дефлектора. Так, допустим диаметр асбестоцементной трубы, составляет 200 мм:

высота всего устройства – 200х1,7=340 мм;
диаметр крышки (зонта) – 200х1,8=360 мм;
диаметр обратного конуса – 360–35=325 мм;
диаметр диффузора (в верхней части) – 200х1,5=300 мм;
диаметр диффузора (в нижней части) – 200х2=400 мм;
нахлест диффузора на трубу – 200х0,15=30 мм;
высота крышки и обратного конуса (равны между собой) – 200х0,25=50 мм;
расстояние между крышкой и диффузором – 200х0,25=50 мм.

С помощью таких подробных размеров несложно сделать чертежи сначала на бумаге, а затем перенести их на металл. Чертеж на бумаге – не обязателен и делается для исключения ошибок или неточностей.

Шаг № 2 Чертежи и изготовление корпуса дефлектора

Используя расчетные данные, на плотной бумаге, делают чертежи основных элементов, а именно: диффузора, колпака и обратного конуса.

Для изготовления конструкции понадобятся:

различный чертежный инструмент;
ножницы по металлу;
саморезы, прессшайбы, шпильки;
электродрель;
оцинкованное железо или нержавеющая сталь;
металл для изготовления соединительных элементов.

Далее, переносят бумажные детали конструкции на металл. Специальными ножницами для резки металла вырезают по шаблону все детали. Для прочного крепления, изготавливают соединительные кронштейны. Прежде, чем монтировать всю конструкцию на трубу, ее собирают.

Чтобы к защитному колпаку прикрепить обратный конус не обязательно пользоваться болтовыми или другими соединениями. Предлагаем более простой способ:

приложить зонт и обратный конус друг к другу так, как они будут располагаться в конструкции;
обвести на внутренней стороне крышки контур обратного конуса;
с помощью ножниц по металлу сделать по два надреза до линии, как бы создавая будущие крепления (до 8 штук);
приложить конус, загнуть внутрь полоски так, чтобы они прочно его удерживали.

Получившуюся «летающую тарелку» прикрепляют к диффузору с помощью строительных шпилек. Это считается надежным соединением, хотя возможны и другие варианты креплений.

С внутренней стороны диффузора (на нижней широкой части) прикрепляют кронштейны. Их должно быть не менее 4-х штук. С их помощью вся конструкция будет держаться на вытяжке.

Шаг № 3 Установка дефлектора Вольперта-Григоровича на асбестовую трубу

Монтаж достаточно трудоемкий процесс, так как его проводят на высоте. Потому, прежде всего, нужно соблюдать меры безопасности. Сами же монтажные работы предполагают такие этапы:

Во-первых, от края дымоходной (асбестовой) трубы отступают не менее 150 мм и делают отметки по кругу.
Во-вторых, примеряют дефлектор, к диффузору которого уже прикреплены монтажные кронштейны.
В-третьих, просверливаются отверстия в трубе и крепежных элементах.
В-четвертых, продевают строительные шпильки и фиксируют конструкцию на трубе с помощью гаек и болтов.

Принцип работы и увеличение тяги

Функционирование дефлекторов основывается на уравнении Бернулли, поясняющее принцип сохранения энергии в жидкой и газообразной средах. Газообразная среда перемещается по дымоотводному каналу, сечение этого канала начинает сужаться, и среда начинает увеличиваться в скорости перемещения, оказывая более низкое давление на стенки конструкции. По причине давления, которое направлено на стенки конструкции, уменьшается, начинает возникать явление, имеющее название “разряжение”.

При монтаже устройства к дымоходной трубе обеспечивается появление зоны разрежения, которое возникает вблизи устья дымоотводной конструкции.

Благодаря такому расположению зоны разрежения быстро устраняются продукты сгорания, попадающие в эту зону. Если же установлен дефлектор, то ветер будет способствовать тому, чтобы продукт сгорания выводился из трубы в атмосферу.

Даже самая примитивная конструкция дефлектора и его принципа работы способна обеспечить увеличение тяги дымохода, как минимум на 20%.

Типы насадок

Разновидности насадок на трубу дымохода

Современный дефлектор на трубу дымохода имеет множество конструктивных исполнений, самыми известными из которых являются:

насадка Григоровича;
изделия, выпускаемые в лабораториях ЦАГИ;
«Круглый Волпер»;
«Флюгер»;
Н-образное устройство.
изделия открытого типа Astato.

Каждая из перечисленных разновидностей насадок на дымоход нуждается в отдельном рассмотрении.

Изделия Григоровича и ЦАГИ

Размеры дефлектора для изготовления своими руками в зависимости от диаметра трубы

Дефлектор Григоровича представляет собой наиболее доступный вариант, который пользователь сможет без труда изготовить из подручных материалов и заранее закупленных заготовок. Конструкция включает в себя два цилиндра (верхний и нижний), а также систему патрубков, конус и монтажные кронштейны. Устройства этого типа имеют один существенный недостаток, заключающийся в высоком положении зонта по отношению к диффузору. Это нередко приводит к задуванию клубов дыма в ее боковые ниши. В целом эффективность этого приспособления не очень велика. Однако образцы этих дефлекторов хорошо справляются с другой задачей – препятствовать проникновению дождя и снега в дымоход.

Универсальный вариант дефлекторных устройств, разработанный в ЦАГИ, выполнен в виде патрубка особой формы, закрепляемом на отводящей дым трубе. Кроме того, в его состав входят диффузор, кольцо и насадка-зонт. К достоинствам этой конструкции относят особое устройство насадочной части, позволяющее выводить отработанные газы через вентиляционный канал. Благодаря этому удается увеличивать тягу не только в дымовых каналах, но в действующих системах вытяжки и вентиляции.

Круглый Волпер и Н-образные дефлекторы

Н-образный дефлектор состоит из нескольких сваренных труб

Устройство под названием «Круглый Волпер» имеет схожую с моделью ЦАГИ конструкцию. Отличия заметны лишь в особенностях верхней части корпуса дефлектора. Колпак-насадка, защищающая внутренности трубы от попадания в нее мусора и осадков, размещен здесь поверх диффузора, что устраняет некоторые недостатки модели ЦАГИ.

Н-образная модель достаточно проста, чтобы изготовить ее самостоятельно. Для сборки потребуется нескольких трубных отрезков, рассчитанных на сильные порывы ветра. Элементы такой конструкции собираются в виде горизонтально расположенной буквы Н, что исключает возможность попадания в трубный канал атмосферных осадков и мусора. Вертикально расположенные боковины позволяют увеличить тягу в дымоходе и разводят исходящие потоки по разным направлениям.

Флюгер

Устройство представляет собой несколько соединенных между собой козырьков, крутящихся на игольчатом основании. Чтобы конструкция могла вращаться под воздействием ветра, в ее верхней части предусмотрена особая флюгерная сборка. Некоторые модели оснащаются небольшим стрелочным штырем, указывающим направление потоков воздуха.

Наличие козырьков, рассекающих при вращении воздуха, позволяет увеличить тягу в дымоотводе. Помимо этого, с их помощью удается защитить котел или печную конструкцию от загрязнения, возможного из-за попадающих извне мелких частиц. К недостаткам этой конструкции относят ненадежность подшипника, используемого в механизме вращения флюгера.

Дефлектор ASTATO

Вращающийся дефлектор работает от электроэнергии

Под этим обозначением представлена еще одна модель вращающегося дефлектора вентиляционного класса, использующая для этого не только механическую, но и ветровую тягу. В ее конструкции предусмотрены следующие обязательные узлы и элементы:

встроенный электрический двигатель;
датчик давления;
электронное реле времени.

Последнее используется для задания выдержки, по истечении которой происходит смена режима работы. При достижении ветром определенной силы встроенный двигатель автоматически выключается и устройство работает по принципу вытяжной вентиляции. С ослаблением ветровой тяги вновь запускается электродвигатель, не ухудшающий аэродинамических характеристик системы, но позволяющий получить нужное разрежение (до 35 Па).

Предназначение дефлектора

Установка дефлектора позволяет решать следующие задачи.

Предохранять трубу дымохода от засорения и попадания влаги. В межсезонный период на ней могут делать гнезда птицы, дымоход забивается снегом, в него попадает большое количество воды во время дождя

Дефлектор полностью исключает появление таких проблем.

Без дефлектора дымоход быстро засоряется и нуждается в чистке

Уменьшать негативное воздействие климатических факторов на показатели тяги дымохода. Как уже упоминалось, погодные условия могут быть настолько неблагоприятными, что становятся причиной появления обратной тяги – очень опасного явления.

При наличии обратной тяги дым и угарный газ идут в помещение, а не в дымоход

Увеличивать КПД дымоходов в пределах 15–20%. За счет этого появляется возможность регулировать их минимальную длину, улучшать внешний вид фасада строения, уменьшать затраты на монтаж элементов.

Дефлектор позволяет минимизировать затраты на монтаж дымохода

Гасить искры. Это дополнительная функция дефлектора, она имеет важное значение во время определения категории пожарной безопасности крыши.

Дефлектор гасит искры, препятствуя случайному возгоранию. Дефлектор состоит из трех главных элементов: диффузора, зонта и корпуса

Диффузор изменяет скорость движения продуктов горения в трубе дымохода, зонт защищает ее от попадания воды и мусора, а корпус рассекает воздушные потоки и создает разрежение для увеличения тяги. Есть модификации с установленной защитной сеткой, но такое дополнение немного ухудшает эксплуатационные характеристики дефлектора

Дефлектор состоит из трех главных элементов: диффузора, зонта и корпуса. Диффузор изменяет скорость движения продуктов горения в трубе дымохода, зонт защищает ее от попадания воды и мусора, а корпус рассекает воздушные потоки и создает разрежение для увеличения тяги. Есть модификации с установленной защитной сеткой, но такое дополнение немного ухудшает эксплуатационные характеристики дефлектора.

Стандартная конструкция дефлектора

Действие дефлектора объясняется эффектом Бернулли: скорость движения воздушных потоков имеет прямую связь с давлением в канале. Воздух увеличивает скорость движения в суженом диффузоре, за счет этого уменьшается давление в корпусе и увеличивается тяга в дымоходе.

Механизм действия дефлектора основан на эффекте Бернулли

Как рассчитать производительность турбодефлектора

Обычно турбодефлектор просто ставят на вывод вентиляционной или дымовой трубы безо всяких дополнительных анализов потока, а для расчета производительности турбодефлектора используют базовое значение. Эта величина указывается производителем в маркировке турбомашины, например, наиболее популярная модель ТД 400 по паспорту имеет производительность 400 м3/ч при базовой скорости ветра 2 м/с.

Для расчета требуемого количества штук турбодефлекторов достаточно взять требуемую кратность воздухообмена в помещении и умножить коэффициент на объем комнаты. Далее полученную величину в кубометрах воздуха делят на базовую производительность турбонасадки, получают число устройств.

Как работает дефлектор

Работает дефлектор таким образом:

Потоки воздуха, когда ударяют в стенки верхнего цилиндра, огибают его со всех боков.
Другая часть воздушных струй, скользя по поверхности цилиндра, заворачивает вверх и подсасывает дым, который выходит из трубы, как сверху, так и снизу.
Движение внутри трубы становиться очень интенсивным и соответственно увеличивается тяга.
Когда ветер дует не в горизонтальном направлении, а снизу вверх, под углом или же, наоборот — сверху вниз, то дефлектор также способствует увеличению тяги. Ветер проникает в верхний цилиндр через зазоры и подсасывает в трубу дым, который поступает.
Единственный недостаток, который есть во всех дефлекторах, проявляется в то время, когда дует низовой ветер: под колпаком образуются вихри, которые замедляют и препятствуют выходу дыма.

Выход через дефлектор продуктов сгорания

Флюгеры

Дефлекторы для труб – флюгеры называют еще флюгарками. Иногда так называют все дымники вообще, но это неверно, т.к. флюгер по определению устройство поворотное.

Дефлектор на трубу – флюгер может быть выполнен поворотным самоориентирующимся и вращающимся. Последние называются еще турбодефлекторами, а самоориентирующиеся дымовыми зубьями, что тоже неверно. Дымовой зуб – часть дымохода английского камина. Слабое место всех флюгерных дефлекторов – подшипник. Он очень легко засоряется и затягивается сажей, а уплотнения подвержены усиленному износу. Поэтому осматривать дефлектор-флюгер нужно не реже раза в 2 месяца. Но сам дефлектор-флюгер почти никогда не обрастает главным врагом всех неподвижных дефлекторов – сосульками.

Дефлекторы для труб – флюгеры

Многолопастный дефлектор-флюгер (поз. 1 и 2 на рис.) дает стабильную тягу на ветру до 9-10 баллов при незначительных нагрузках на трубу, поэтому его можно ставить на сэндвичевые, керамические и стеклянные дымоходы. Однолопастный дефлектор-флюгер на сильном ветру сильно нагружает трубу, поэтому она должна быть прочной и дом располагаться в месте, где штормовой ветер не разгуляется. Зато однолопастный дефлектор-флюгер несложно оформить в виде птицы (поз. 3 и 4).

Турбодефлектор (поз. 5) – запомните и никому не верьте – не дымовой! Он вентиляционный или для газовых котлов с электроподжигом. Турбина вращается как ветром, так и током воздуха в трубе, причем правильно выполненная турбина, как в некоторых типах ветровых двигателей, самораскручивающаяся: достаточно самой слабой начальной тяги иди легкого дуновения ветерка, чтобы турбинка завертелась и потянула воздух, а остановится она только когда и тяга, и ветер полностью прекратятся. В системе вентиляции дома с турбодефлекторами включать вентиляторы в отдушинах приходится, как говорится, раз в год не каждый год. К сожалению, турбодефлектор легко затягивается пылью и мусором из воздуха, поэтому проверять его нужно тоже не реже раза в 2 мес.

Технические свойства турбодефлектора такие же, как у многолопастного самоориентирующегося, но трубу он нагружает еще меньше. Турбодефлектор вполне возможно сделать своими руками, см. видео ниже.

Монтаж дефлектора на дымоходе

Дефлектор нужно подбирать исходя из параметров трубы. Некоторые конструкции прикрепляются сверху на дымоход. Встречаются модели дефлекторов, у которых диаметр цилиндра должен совпадать с выходным устьем трубы.

Диаметр дефлектора обычно составляет от 10 до 50 см. Ширина диффузора моделей может варьироваться от 24 до 100 см. По высоте дефлектор может достигать от 14 до 60 см.

Устанавливая дефлектор на дымовую трубу, необходимо руководствоваться следующими правилами:

В зависимости от типа крыши должны различаться способы монтажа дымового отверстия. На плоской крыше дымоход должен выходить за ограждение. На скатном типе устье трубы должно располагаться выше конька, если между ними менее 1,5 метров. Если более, выходное отверстие располагается на одинаковом уровне с коньком.
У монтажа цилиндрического дефлектора на кирпичном дымоходе есть особенности. Необходимо использовать переходные патрубки, иначе не будет нужной тяги.
Дефлектор должен обдуваться со всех сторон. Следует избегать установки устройства, если его частично закрывает от ветра соседнее здание.
Вид дефлектора стоит подбирать согласно местности, на которой находится здание. Если сооружение располагается на пустыре, где очень сильные воздушные потоки, желательно устанавливать самые мощные типы дефлекторов. К ним относятся Н-образные устройства. При климате с суровыми зимами желательно воздержаться от установки вращающегося дефлектора, так как он может обледенеть.

Закрепить дефлектор на дымоходе можно, используя различные материалы:

врезки на самом дефлекторе;
болты;
кронштейны;
хомуты.

Часто вместе с этими креплениями используется уплотнительная лента для лучшего сцепления двух поверхностей.

Поэтапная инструкция создания флюгарки

Достаточно большой выбор вариаций, как сделать флюгер на дымовую трубу предоставлен в сети интернет. С помощью чертежей этот процесс не составит особого труда.

Необычная модель флюгера

Такая модель может быть изготовлена из нержавейки или медного сплава, толщиной не менее 1 мм. И первый и второй материал имеют положительные антикоррозийные характеристики. Они достаточно легкие и имеют прочный состав.

Совет! Выбрав в качестве материала изготовления медь, можно значительно увеличить срок эксплуатации флюгера, но в смете стоит учесть недешевую стоимость металла.

Самостоятельное изготовление флюгарки состоит из следующих действий:

Необходимо подобрать размеры и определить приблизительный вес будущей конструкции. С помощью нижеприведенного рисунка с этим пунктом можно легко разобраться.

Из подготовленного листа металла вырезают элементы флюгера.

Производится сборка всех составных элементов, исходя из инструкции на картинке.

Собранный элемент защиты надлежит установке на дымоход.

Установка такой модели флюгера производится на оголовке дымоходной трубы. Этот элемент не только декоративный, но и способствует предотвращению обратной тяги.

Совет! Любые прихоти погоды: дождь, град, сильный ветер или резкие перепады температуры – значительно снижают срок эксплуатации дымоотвода. Поэтому для его защиты и устанавливают флюгер.

Технологические хитрости

Неправильная конструкция зонта для дымохода

Первое правило – не делайте дымников наподобие двухскатной крыши или цилиндрового свода (см. рис. справа). Такие годятся по назначению только для передвижных приборов, когда ось зонта возможно произвольно ориентировать по ветру. Или в качестве декоративных на фальшдымоход. Есть такая мода в домах с биокаминами. А в прочих случаях тяга будет гулять по воле стихий вплоть до обратной.

Далее, чтобы сделать дефлектор на дымоход своими руками, нужно освоить некоторые приемы жестяницких работ. Прежде всего – соединение листов в фальц (сгиб), или фальцовку см. рис. ниже. Чаще всего детали дефлекторов соединяются одиночным лежачим фальцем, но для зонтов несовершенных дефлекторов в декоративных целях иногда используется двойной стоячий фальц.

Соединение листов тонкого металла в фальц (фальцовка)

Далее нужно научиться по наружным размерам размечать выкройки деталей дефлектора. Для тех, кто предпочитает учиться наглядно, даем подборку видеоуроков по изготовлению деталей дымовых дефлекторов:

Переход с круга на круг:

Все эти выкройки возможно построить, пользуясь только линейкой и циркулем – козьей ножкой (в который вставляется карандаш. Ну, а для тех, кто склонен к углубленному изучению основ, прежде чем взяться за дело, даем подборку проекций и формул для точного построения разверток деталей

Обратите внимание на удлиненные зонты: их ставят на 2-3 ходовые дымоходы. Дымовые каналы, каждый минимально допустимого для данного отопительного прибора сечения, располагают в ряд

Вероятность задувания сразу 2-х каналов крайне мала, а всех 3-х практически отсутствует.

Здесь на рис. – данные для построения усеченного конуса, которых в дефлекторах хоть отбавляй. Исходные данные – высота конуса H, радиусы вершины и основания R1, R2

Обратите также внимание на врезку, отмеченную красным: это развертка того самого конуса Григоровича. Образующий угол (в данном случае 30 градусов) находится как φ = arcsin(H/r), где H – высота конуса, а r – радиус основания

Радиус R определяется аналогично L для усеченного конуса, но в квадрат возводятся H и r. Впрочем, тем, кто не забыл теорему Пифагора, это и так понятно.

Построение развертки (выкройки) шатра (пирамиды) с вершиной в центре

После конусов разобраться с разверткой одноцентрового шатра труда не составит, см. рис. Одно лишь «но»: припуск на примере выкройки (справа на рис.) дан в расчете на одинарную клепку (для прочности) паяного шва.

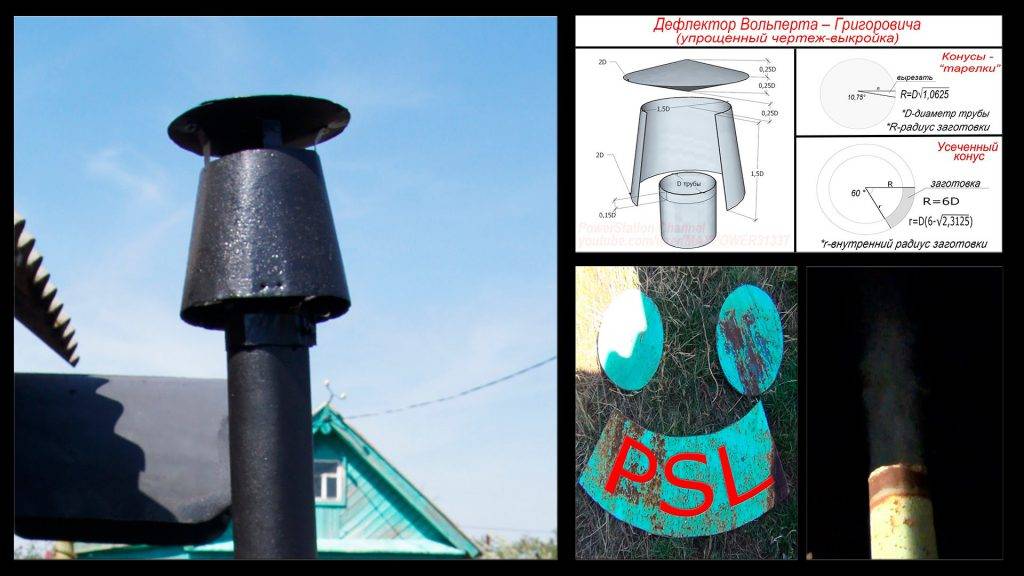

Как построить развертку усеченного конуса и конуса Григоровича

Для соединения в одинарный фальц металла толщиной до 0,6 мм припуск с одной стороны надо взять 20 мм, а с другой 21+2+20 мм. Если металл 0,6-1,5 мм, то 30 и 31,5+3+30 мм соотв. Но, вообще говоря, паяный и склепанный на краю шов сделать легче, он выглядит аккуратнее и лучше сопротивляется коррозии, чем фальцевый. Если железом кроется крыша, то, понятно, склепывать и паять листы просто технически невозможно. Но зонт дефлектора – другое дело. Собирают его на пайке с клепкой так:

Размечают и вырезают развертку;
Сверлят отверстия под заклепку;
Отгибают внутрь под 90 градусов борта (крылья) припуска;
Заклепывают край;
Через деревянные подкладные бруски струбцинами сжимают борта;
Пропаивают шов.

Аналогичным способом строится развертка и собирается вальмовый шатер (зонт) дымника, см. рис.

Построение развертки вальмового шатра (зонта) дымника

И, наконец, самая сложная деталь: диффузор аэродинамически совершенного закрытого дефлектора, он же – переходник-юбка с квадрата на круг (круг внутри) для установки дымника-зонта на кирпичную трубу. Правила построения не сложны (см. рис.), но требуют точности и аккуратности в работе.

Построение развертки (выкройки) перехода с квадрата на круг (круг внутри) для диффузора (юбки) дефлектора дымовой трубы

Что лучше дефлектор ЦАГИ или турбодефлектор

По сравнению с ЦАГИ ротационные дефлекторы обеспечивают большую тягу даже при одинаковых габаритах. Еще одним преимуществом турбодефлектора является высокая эффективность.

При одинаковых размерах выходного патрубка, размеры дефлектора ЦАГИ значительно больше размеров вращающихся устройств. При диаметре воздуховода от 100 до 150 мм эффективность работы обоих устройств приблизительно одинакова, однако при увеличении проходного до 200 мм и более, соотношение размеров резко изменяется в пользу турбодефлекторов. Они имеют меньшую массу и в несколько раз компактнее.

Большой вес и габариты дефлекторов существенно усложняют монтажные работы при диаметре воздуховода начиная от 600 мм. Для сравнения, вращающийся устройство для вентиляционного канала диаметром 600 мм составляет от 12 до 15 кг и вполне может быть установлен одним человеком. Дефлектор для такого же воздуховода будет весить около 40 кг, а для его установки потребуется два человека.

Несмотря на приведенные выше преимущества ротационных устройств, дефлекторы ЦАГИ получили более широкое распространение. Это связано с доступной стоимостью изделий и простотой конструкции. Кроме того, такие устройства нередко изготавливаются самостоятельно, что позволяет сэкономить значительные средства.

Дефлектор ЦАГИ широко используются как в промышленном, так и в гражданском строительстве. Разработанная в центральном аэрогидродинамическом институте конструкция, за долгие годы зарекомендовала себя как эффективное и простое в эксплуатации устройство. Кроме того, многие владельцы частных домов самостоятельно изготавливают такие дефлекторы. При правильных расчетах и аккуратном выполнении работ, качество самодельных вентиляционных устройств не уступает заводским аналогам.

Самостоятельное изготовление дефлектора

Учитывая немалые цены на заводские устройства, можно попробовать сделать дефлектор вентиляционный своими руками, приложив некоторые усилия. Оказывается, если изготовить дефлектор цаги своими руками, можно сберечь до $40! Надо только приобрести лист оцинкованной стали, иметь необходимые инструменты, кое-какой материал и желание. Самостоятельное производство устройства дефлектора дымохода предусматривает использование: линейки, рулетки, набора для черчения, маркера, киянки, ножниц по металлу, дрели, сверл, сверлоконечных саморезов или заклепочника, пресс-шайб на 15 миллиметров. Также потребуется лист металла(оцинкованная, нержавеющая сталь и пр.)Для крепления понадобится использование подручного металла – алюминия, шпилек и пр.

Конструкции

Теперь посмотрим, какой возможно и как сделать дефлектор на дымовую трубу самостоятельно. Проще всего начинать с несовершенного дефлектора-зонта; его возможности гораздо шире, чем может показаться, а материалов и не очень сложной работы требуется немного.

На что способен зонтик

В климатических условиях РФ дефлектора-зонта на печную трубу чаще всего оказывается достаточно, тем более, что угара по его вине тоже не отмечено. Но – если дымник-зонт сделан правильно. Самая распространенная ошибка – колпак слишком высоко поднимают на стойках. Вернуть 100% исходную тягу это не поможет, но вероятность задувания в трубу резко возрастает.

Правильные размеры дефлектора-зонта на дымовую трубу даны слева на рис. Для труб с просветом диаметром 100-200 они уменьшаются пропорционально, а затем величина H1 увеличивается в 1,3 раза для труб 150-200 мм и в 1,6 раза для труб 100-150 мм.

Размеры дефлекторов-зонтов для дымовой трубы и вентиляции.

Справа на рис. даны размеры незадуваемого дефлектора-зонта, но в условиях РФ такой лучше ставить на вентиляционную трубу естественной вентиляции, т.к. сетка быстро обрастает сажей или конденсатом дымовых газов, и тогда на нее очень хорошо налипает пыль.

Также не задувается, сохраняет исходную тягу и даже немного увеличивает ее двухэтажный дефлектор-зонт. Схема его действия дана на поз. 1 след. рис.:

Модификации дефлектора-зонта на дымовую и вентиляционную трубу

Для дымоходов маломощных бытовых печей/котлов (прим. до 40 кВт) ее можно упростить, выполнив этажи одинаковыми, поз. 2. Каждый этаж – обрезанный вдвое по высоте конус Григоровича (см. выше); расстояние между этажами равно высоте этажа. Верхний этаж щипцовый, т.е. срезанная вершина конуса закрыта глухой крышкой. 3-этажный зонт на вентиляционную трубу (поз. 3) реже обмерзает и меньше засоряется, чем зонт с сеткой. Для труб 130-200 мм размеры меняются пропорционально. И, наконец, дефлектор Кирюшкина (поз. 3; все конусы – Григоровича) используется преимущественно как активно-пассивный – под малым конусом ставят маломощный дымосос на 12 В 100-200 мА.

ЦАГИ

Прежде чем браться за аэродинамически открытый дефлектор, посмотрим, как модифицируется под частный дом самый совершенный дефлектор ЦАГИ. Его исходная конструкция была рассчитана в первую очередь на промышленные объекты и затем на многоквартирные дома.

Чертежи 3-х вариантов дефлектора ЦАГИ даны на рис. Размеры исходного промышленного варианта приведены справа вверху. Не полностью, т.к. рассчитан он на прочную трубу и уж никак не на сэндвичевый дымоход. Для дымохода частного домовладения более подойдет работающий по такой же схеме дефлектор Ханженкова (слева на рис.). Он дает меньшую горизонтальную ветровую нагрузку и его можно вставлять в трубу, как описано ниже.

Модификации дефлектора ЦАГИ для дымовых и вентиляционных труб

А справа на рис. – размеры вентиляционного дефлектора ЦАГИ. Его можно из пассивного превратить в пассивно-активный, выкрасив обечайку черным кузнечным патом или др. краской, хорошо поглощающей тепловое излучение земли и окружающих дом объектов. Вентиляторы в отдушинах домовой системы вентиляции нужно, конечно, оставить, но включать их придется изредка. Как сделать своими руками дефлектор ЦАГИ, см. видео

Видео: дефлектор ЦАГИ из металлочерепицы своими руками

Что получается из конусов

Из дефлекторов открытого типа доступнее всего, и, по всему комплексу технических показателей, оптимален для частного домовладения дефлектор Вольперта-Григоровича. Хотя, сколько в нем на самом деле того и другого, знали только они сами.

Канонические (исходные из исследований ЦАГИ) пропорции дефлектора Вольперта-Григоровича даны на поз. 1 рис.:

Пропорции и размеры дефлектора Вольперта-Григоровича на дымоход

Слева – модификация под асбоцементную трубу, хорошо держащую продольные нагрузки, но хрупкую поперек. Увеличенная вдвое высота верхнего образующего тело вращения конуса дает большую подъемную силу, стремящуюся сорвать дефлектор с трубы, но тугой хомут удержит его на любом ветру. Для труб 130-180 мм по внутри размеры меняются пропорционально.

Как подобрать

Чтобы правильно подобрать устройство, необходимо обратить внимание на 3 параметра:

Тип: универсальными моделями можно считать модель Григоровича, тарельчатый дефлектор или ЦАГИ. Если в регионе сильные ветры, можно поставить H-образное устройство.
Материал: практически всегда такие приспособления изготавливают из нержавеющей стали, выдерживающей достаточно хорошие.
Параметры – еще один важный момент, который нужно рассчитать заранее.

Внутренний диаметр, мм	Высота дефлектора, мм	Ширина диффузора, мм
120	145	241
140	167	280
200	241	400
400	481	800
500	600	1000

Но бывает и так, что труба имеет нестандартную конструкцию, поэтому и размеры ее отличаются от представленных параметров внутреннего диаметра. Тогда габариты подходящего устройства определяют по расчетным формулам.

Замеряют внутренний диаметр и делают вычисления:

Высота дефлектора = 1,65*d.
Ширина колпака 1,75*d.

Дефлектор состоит из нескольких элементов:

Ширина диффузора 1,25*d.

Например, внутренний диаметр составил 300 мм. Это значение лежит посередине между 200 и 400, поэтому понадобятся дополнительные расчеты.

В соответствии с представленными формулами получатся такие значения устройства:

Высота дефлектора 1,65*300 = 495 мм.
Ширина колпака 1,75*300 = 525 мм.
Ширина диффузора 1,25*300 = 375.

Устройство дефлектора дымового канала и принцип его действия

Все дефлекторы на дымоход имеют одинаковую конструкцию и состоят из четырёх элементов:

цилиндр;
диффузор;
кольцевые отбои;
защитный колпак.

Устройства могут отличаться по дизайну, габаритам и количеству дополнительных элементов, однако все они работают по единому принципу.

Так как конструкция не создаёт сопротивления внутреннему потоку воздуха, дым не попадает обратно в помещение и эффективно выводится за пределы здания. Кроме того, устройство защищает канал от грязи и мусора и выглядит эстетично.

Исследования показывают, что установка дефлектора на дымовую трубу повышает эффективность отопительных приборов на 15–20%. Однако эта величина зависит не только от дефлектора, но и от особенностей расположения и диаметра сечения дымохода.

Дефлектор это

Дефлектор — это важный элемент дымохода.

Прибор применяемый для усиления тяги в вентиляционных и газоотводящих каналах называют дефлектором. Его также монтируют для защиты канала от проникновения внутрь влаги и частиц мусора.

Мы разберем особенности установки таких разновидностей устройства:

классической;
флюгера;
дефлектора для вентиляции.

Каждая модель обладает определенынми особенностями. Учтите их во время крепления на оголовок дымоотводящего канала. Информация будет полезной для решения таких задач, как монтаж колпаков на крыше (в том числе, скатной) котельных и других зданий. Кровля может мягкой, из профнастила и других стройматериалов.

Принцип действия дефлекторов

Стандартное устройство включает три основных элемента – цилиндр, диффузор, защитный колпак (зонтик). Дополнительно конструкция оснащается кольцевыми отбоями, которые располагаются в нижней части и вокруг диффузора. Существует несколько разновидностей дефлекторов, которые отличаются формой, размерами и количеством элементов, но все они, независимо от вида, работают по одному принципу.

Конструкция устанавливается на самом верху дымовой трубы и создает препятствие воздушным потокам. Когда ветер ударяется о стенки цилиндра, он теряет свою силу и разбивается на множество мелких воздушных потоков слабой интенсивности. Часть из них поднимается по корпусу и захватывает дым, выходящий из трубы. Именно это и увеличивает тягу в дымоходном канале.

Благодаря отсутствию завихрений, дым и угарный газ не попадают обратно в трубу, а полностью выводятся наружу. Кроме того, дефлектор препятствует засорению трубы через верх и выполняет декоративные функции.

Доказано, что после монтажа дефлектора КПД отопительного прибора возрастает на 15-20%. Разумеется, сам дефлектор ничего не даст, если дымоход установлен недостаточно высоко или неверно подобрано сечение соединительного патрубка. Имеет значение и расположение трубы на крыше.

Классификация дефлекторов для дымоходов

Все устройства делятся на три большие группы по нескольким признакам.

Материал изготовления. Чаще всего на дымоходы устанавливаются дефлекторы из легированной нержавеющей стали, но есть и более бюджетные варианты из оцинкованной стали и эксклюзивные из меди или иных дорогостоящих цветных сплавов.

Для изготовления дефлекторов используют оцинкованную сталь, медь, различные сплавы

Виды дефлекторов по принципу функционирования

Перед принятием окончательного решения рекомендуется ознакомиться с наиболее известными конструкциями дефлекторов.

Установка дефлекторов вентиляции в частном доме

Выполнить монтаж насадки самостоятельно не сложно. При выборе дефлектора учитывайте не только размер отверстия вентиляционного канала, но и его форму. Если у Вас вентиляционная труба прямоугольная, то нужно заказать дополнительно переход. Также при монтаже учтите положение дефлектора, он не должен находиться в ветровой тени.

Для крепления дефлектора понадобятся:

шуруповерт или электродрель;
силиконовый герметик;
саморезы.

Все стыки между переходом и дефлектором необходимо промазать герметиком, чтобы не было потока воздуха с наружи. Тогда весь воздух, который втягивает колпак, будет идти из вентиляционной шахты. Далее закрепить дефлектор с помощью саморезов по металлу.

Изготовление дефлектора на трубу дымохода своими руками
