Принцип работы вентиляционного дефлектора

Виды и характеристики дефлекторов на трубу: основные отличия

Если обратиться к фото дефлекторов, можно заметить, что все они выглядят по-разному, но тем не менее выполняют одинаковые функции

Поэтому перед тем, как отдавать предпочтение одной из моделей, следует обратить внимание на такие критерии:

• материал изготовления;
• принцип функционирования;
• особенности конструкции.

В основном все модели выполняются из следующих материалов:

• алюминия;
• нержавеющей стали;
• оцинковки;
• меди;
• пластика;
• керамики.

Проверено! Специалисты по вентиляции считают, что оптимальным в соотношении цена/качество являются дефлекторы, выполненные из стали или алюминия. Медные приборы тоже хорошие, но ввиду высокой стоимости используются довольно редко.

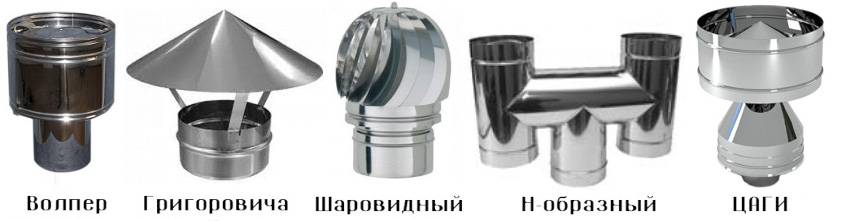

Устройства делятся на такие типы:

Дефлектор может быть изготовлен из алюминия, нержавеющей стали, оцинковки, меди и пластика

• ЦАГИ, отличающиеся присутствием расширения вентакала – диффузора;
• цилиндрический вентиляционный грибок Волпера;
• колпак-флюгер, в простонародье – «подхалим»;
• Н-образный дефлектор из труб;
• турборефлектор, представляющий собой сферическую ротационную насадку;
• статико-динамическое устройство открытого типа Astato.

Некоторые включают в этот список и обычные зонтики, установленные в верхней части канала. Следует понимать, что подобного рода устройства помогают лишь укрыть вентиляцию от дождя, но никаким образом не влияют на тягу.

Открытые конструкции отличаются также по форме, основными считаются такие приборы:

• плоские;
• полукруглые;
• с открывающейся крышкой;
• двускатные.

Помимо того, что устройства делятся по типу флюгера, их классифицируют и по принципу работы:

• ротационные;
• дефлекторные;
• турбинные.

Устройство по принципу работы может быть ротационным, дефлекторным и турбинным

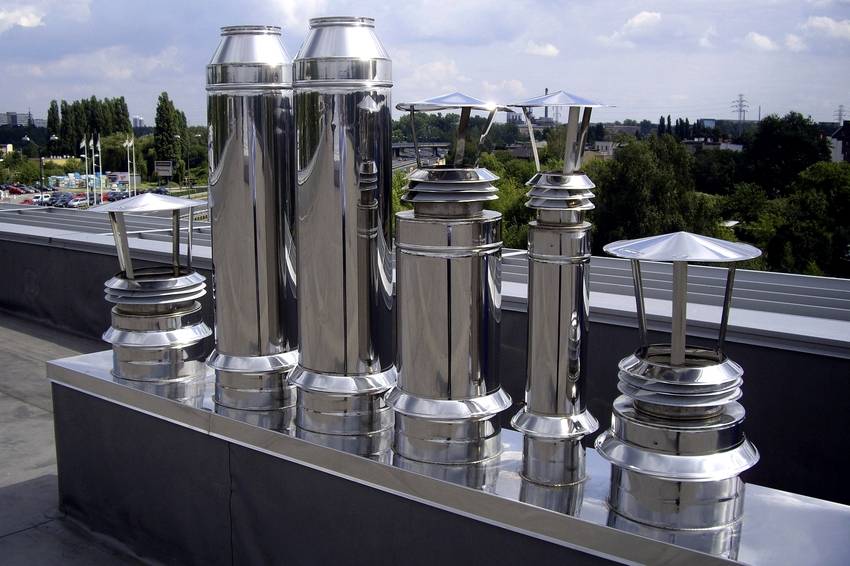

Дефлекторы на дымоход в первую очередь устанавливают для того, чтобы улучшить тягу, которая выводит дым и угарный газ наружу. Помимо этого, после монтажа устройства усиливается теплоотдача, а топливо лучше прогорает. Разнообразные фото дефлекторов на дымоход также дают понять, что при помощи устройства труба защищается от осадков и другого мусора, принесенного извне.

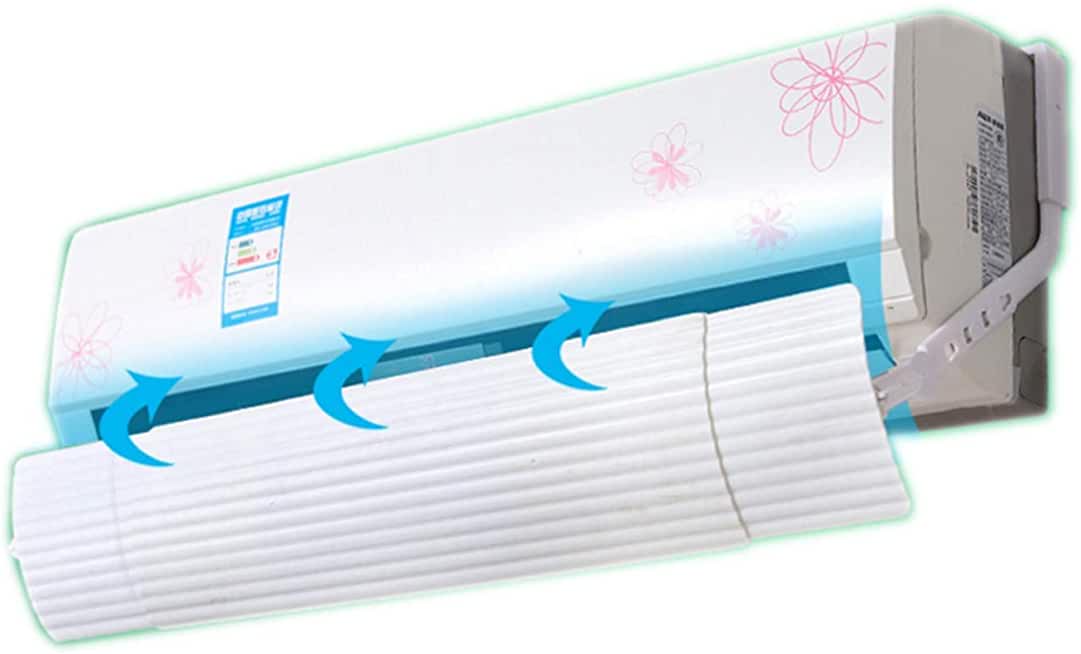

В отдельную группу можно выделить дефлекторы для кондиционера, которые по внешнему виду отличаются от обычных устройств. Подобная конструкция представляет собой экран-отражатель, перераспределяющий поток воздуха. Благодаря этому пучок прохладного воздуха направляется не напрямую, а параллельно потолку. Несмотря на то что воздух рассеивается, напор от этого не изменяется.

Принцип действия и конструкция

Принцип работы этого приспособления основан на законах физики. Передвижение газа по сужающейся трубе сопровождается его ускорением, вместе с тем давление, действующее на стенки конструкции, уменьшается и появляется разряженная зона.  Дефлектор на дымоход позволяет воздуху проходить через сужающийся канал конструкции, в результате чего и возникает разряженная область. Образуется она возле устья дымоходной конструкции. Газы, удаляющиеся из дымохода, всасываются в разряженную зону и, благодаря усиленной ветром тяге, выводятся наружу.

Дефлектор использует силу ветра для увеличения тяги в дымоходе

Наиболее простые устройства могут прибавить до 20% силы к тяге. Для отопительных конструкций это является очень важным преимуществом, так как способствует полному перегоранию твёрдого топлива, что увеличивает КПД системы в целом. Конструкция, оснащённая этим приспособлением, более эффективна, поэтому эти устройства пользуется большой популярностью на сегодняшний день.

Дефлектор для дымохода состоит из следующих конструктивных элементов:

• верхний цилиндр;
• нижний цилиндр;
• патрубок, входящий в состав нижнего цилиндра;
• колпак;
• фиксаторы (кронштейны).

В некоторых случаях конструкция устройства не включает в себя верхний цилиндр, так как он является необязательным элементом. Тогда конструкция будет такой:

• нижний цилиндр, который монтируется на дымоход;
• диффузор (деталь, рассекающая воздушные потоки);
• колпак (обратный и прямой).

Дефлекторы различаются конструкцией и некоторые их типы также играть роль декоративного элемента

Вспомогательная функция устройства — защита дымохода от атмосферных осадков. Защиту от снега и дождя обеспечивают два фактора: корпус изделия и сильная тяга.

Конструкция и принцип работы

Защитные устройства устанавливаются не только на трубу вентилирования, но и на вывод дымохода, поскольку главная задача устройства – обеспечение тяги.

Дефлектор для вентиляции состоит из следующих конструктивных элементов:

• два металлических стакана;
• фиксирующие кронштейны для надежного крепления;
• приточно-отводящего патрубок, который крепится на трубу хомутом.

Наружный стакан устройства выполнен в форме расширения в нижней части, тогда как нижний стакан полностью ровный. Цилиндры насаживаются друг на друга, а у верхней части конструкции устанавливается крышка на стойках.

Конструкция ветровика реализована так, что при направлении воздушного потока снизу вверх прибор срабатывает плохо – происходит отражение потока от поверхности крыши. Затем кислород направляется к газам, выходящим в верхней части агрегата. Для решения данной проблемы применяется двухконусный дефлектор цаги с соединенным основанием.

Принцип действия прибора основывается на аэродинамическом разрешении воздуха над устьем вентиляционной трубы, что способствует ускоренному движению воздушных потоков в этом направлении снизу-вверх из зоны повышенного давления.

Колпаки на ветровиках обладают более выпуклую форму вверх, при циркуляции ветра мимо них формируется создается разрежение в нижней его конструкции, чем и объясняется создание тяги.

Установка дефлекторов

Козырек на трубу дымохода своими руками можно сделать двумя способами.

Для изготовления сводчатого дымника простым и обобщенным способом вам понадобятся 5 деталей – прямоугольный лист из металла, меди или оцинкованной стали и 4 стойки.Из приготовленного листа вырежьте прямоугольник такого размера, чтобы он с большим запасом перекрывал отверстие дымовой трубы.
Используя стальной уголок, сделайте 4 стойки и просверлите на их концах отверстия для крепления.
Закрепите заранее изогнутые стойки на углах подготовленного металлического прямоугольника при помощи заклепок.
Согните лист металла в дугу и вставьте уже готовый козырек в отверстие дымового канала

Обратите внимание, чтобы концы стоек хорошо прилегали к его стенкам.
Просверлите в кирпичной кладке отверстия и зафиксируйте устройство, используя гвозди.
На асбоцементную трубу диаметром 12 см устанавливается флюгер.При помощи болтов и гаек М6 закрепите стойки на нижнем цилиндре.
Возьмите верхний цилиндр, который расширен к низу, и прикрепите его с помощью хомута к нижнему цилиндру.
Соберите на фальцах обратный конус.
Получившийся конусообразный козырек установите, используя для этого заклепки.. Установка дефлектора на трубу сэндвич-дымохода

Установка дефлектора на трубу сэндвич-дымохода

Какой дефлектор выбрать

Если есть желание установить простой дефлектор, как усилитель тяги и при этом не тратить время на дополнительное обслуживание и сложный подбор изделия, то мы рекомендуем приобрести простое устройство ЦАГИ. Кроме того, данное изделие легко воспроизвести своими руками с минимальными тратами на материал.

Важно! Размер основания дефлектора – насадки выбирается строго по диаметру край воздуховода. Если к кровле выведен воздуховод квадратного сечения, то окружность основания дефлектора должна вставляться в квадрат сечения по внутренним углам

Размер насадки выбирайте по диаметру вытяжного ствола. Для установки используется соответствующий адаптер.

Побор дефлекторов альтернативных конструкций:

1. Если в воздуховоде отсутствует тяга или условия климата не позволяют ее развить, то лучше смонтировать флюгерное устройство.
2. При выборе не следует отдавать предпочтение дешевым моделям. Их дешевизна объясняется применением втулок или открытых подшипников, такие изделия часто замерзают при попадании влаги и нуждаются в периодической смазке. Рекомендуется покупка турбодефлектора с подшипником закрытого типа.
3. Если условия климата не сопровождаются сильными и постоянными ветрами, то лучше подобрать устройства с усилением, то есть дефлекторы с электросервоприводом кулера.

Описание принципа работы

В основе принципа работы дефлектора лежит научное открытие знаменитого физика Бернулли, который установил, что существует связь между давлением в ограниченном канале и скоростью потока газов или жидкости. Устройство устроено так, что создает сужение на конечном отрезке воздуховода, в котором атмосферное давление снижается.

Поток воздуха, проходя через дефлектор попадает в диффузор. Это поверхность, расположенная под наклоном к потоку в горизонтальной плоскости. В результате ток воздуха рассеивается, создается разреженная область – зона низкого давления.

Воздушные массы «стремится» заполнить этот участок, поэтому скорость потока и удаляемый из помещения объем загрязненного воздуха увеличиваются. Установлено, что правильно сконструированный и установленный дефлектор позволяет увеличить производительность вентиляционной системы на 20 % без применения электрической энергии. Даже в системах с горизонтальными каналами большой протяженности и многочисленными изгибами устройство работает без нареканий.

Некоторые популярные модели

Чаще всего на практике можно встретить следующие разновидности дефлекторов:

• Григоровича – простейшая конструкция, представляющая собой объединенные в единую «тарелку» пару зонтов, устанавливается она над обтекающей стенкой канала. Именно подобные простейшие варианты чаще всего можно встретить над крышами гаража, подвала, небольшого частного дома. Дефлектор Вольперта-Григоровича – более усложненная вариация описанного ранее устройства, состоит из объединенных воедино диффузора, обратного конуса и крышки;
• дефлектор ЦАГИ. Подразумевает использование специальной насадки – вентиляционного колпака, который способен усилить тягу. Из-за сложностей очистки подобная модель обычно используется исключительно для вентиляционных систем, для отвода продуктов горения она не подходит;
• Astato – статодинамический дефлектор, выпускаемый одноименным французским концерном. Тяга усиливается не только за счет силы ветра, но и благодаря встроенному вентилятору;
• Турбовент – ротационный дефлектор, состоящий из подвижной основы и головки, представляющей собой вращающуюся турбину;
• дефлектор Ханжонкова. Представляет собой дополнительную стенку, устанавливаемую вокруг трубы, также конструкция дополняется тарелкообразным дождевиком – вытяжным зонтом;
• н-образный дефлектор – конструкция, используемая преимущественно промышленными предприятиями для улучшения свойств вентиляционных и дымоотводящих систем. Одна из ключевых особенностей конструкции – отсутствие защитного колпачка.

Принцип работы вентиляционных дефлекторов

Идем далее. Дефлектор – это специальный круглый цилиндрический колпак для вентиляционной или дымоходной трубы. Изготавливают его обычно из алюминия либо оцинкованной или нержавеющей стали, изредка бывают также медные дефлекторы. К слову, на рынке можно встретить даже пластиковые конструкции, которые особенно удобно подбирать в тон кровельного покрытия. Правда, долговечностью они похвастать не могут.

Но чем дефлектор отличается от обычного зонта? Такой во всех его модификациях всегда статичен, не крутится и не поворачивается, и его главная задача – защитить трубу от атмосферных осадков и птиц. А вот дефлектор уже берет активное участие в организации воздушного потока, а именно создает тягу.

Причем в большинстве моделей без электричества! Все дело в особенной конструкции дефлекторов, которые задействуют силу ветра в свою пользу, разрежают воздух и, благодаря законам физики, создают разницу давлений. При этом свежий воздух попадает в дом или квартиру, а выходит через вот такой дефлектор.

Здесь срабатывает так называемый эффекта Бернулли. Суть его в том, что потоки воздуха создают пониженное давление в процессе огибания преграды, а это увеличивает тягу в самом вентиляционном канале. Обеспечивает этот процесс внутренний конус в специальной форме. Вот почему настоящий дефлектор – всегда только цилиндрический:

К слову, если вы считаете, что форму и размеры дефлектора конструируют исходя из дизайнерских соображений – тогда очень ошибаетесь. На самом деле для изготовления того или иного вида производятся достаточно сложные аэродинамические расчеты и проводятся эксперименты. Поэтому все популярные виды были выведены путем поиска тех самых идеальных пропорций.

А еще такой элемент по-своему украшает крышу дома.

Разновидности дефлекторов

Устройства представлены в разных конструктивных особенностях. Дефлектор может быть закрытого и открытого типа, круглой или квадратной формы, с несколькими зонтами в виде конуса или с одним колпаком.

Конструкция ЦАГИ

Дефлектор ЦАГИ

Одна из разновидностей дефлектора на вытяжку – конструкция ЦАГИ. Она представляет собой колпак, который предназначен для усиления тяги при помощи воздушного напора и разнице показателей давления.

Насадка оснащена дополнительным цилиндрическим экраном. Внутрь помещен традиционный дефлектор.

Отличительные особенности такой конструкции:

• В зависимости от формы горловины шахты соединение с воздуховодом может быть ниппельным, фланцевым и бандажным.
• Возможность передвижения воздушного потока из неагрессивной среды. Модели из стали способны выдержать температуру до +800 градусов.
• В морозы внутри цилиндра может появляться наледь. Из-за нее будет перекрыто сечение.

В спокойную погоду дефлектор создает сопротивление тяги.

Модель Григоровича

Дефлектор Григоровича

Устройство Григоровича относится к самым распространенным моделям, пользующимся большой популярностью. Это обусловлено его простотой и доступностью. Модель представляет собой несколько зонтов, которые соединяются в один элемент.

Насадка-колпак устанавливается на трубопровод с круглым сечением или монтируется сверху на шахту. Скорость воздушного потока под конусом внизу увеличивается благодаря сужению сечения канала. Это приводит к повышению разности в давлении.

Тарельчатая открытая конструкция типа Astato

Это устройство разработано во Франции. Оно предназначено для усиления тяги вытяжного потока системы естественной вентиляции. Это происходит при помощи ветра и вентилятора. Насадку можно установить на домах любой сложности и этажности.

Конструкции типа Astato изготавливаются из алюминия. Модельный ряд представлен шестью размерами, начиная с диаметра 16 см, заканчивая 50 см. Управлять устройством можно вручную или автоматически, используя датчик давления.

Ротационные модели

Ротационный дефлектор

Такой вид дефлектора состоит из турбинной головки, которая производит вращение, и неподвижной основы. Элементы колпака сделаны из тонкого материала. Благодаря этому барабан с лопастями начинает вертеться даже при слабом ветре.

Ротационные устройства имеют ряд преимуществ:

• эффективность функционирования превышает в несколько раз статические конструкции;
• модель обеспечит защиту помещения в жаркую погоду от сильного нагрева, благодаря этому удастся снизить расходы на работу кондиционера;
• головка прибора может выглядеть как шарообразный колпачок, что обеспечивает приятный эстетичный внешний вид;
• снижает риск появления конденсата внутри кровли.

Н-образные модели

Верхняя часть выполнена в виде буквы Н для усиления тяги на промышленных объектах

Дефлекторы формы буквы Н предназначены для установки на производственных предприятиях. Они должны увеличивать силу тяги в дымовой трубе и вентиляции.

При установке конструкции не требуется козырек, так как верхняя часть закрыта горизонтальным элементом.

У Н-образных устройств есть главное достоинство – они эффективно работают при сильных порывах ветра.

Дефлекторы-флюгеры

Дефлектор-флюгер разворачивается к ветру нужной стороной для усиления тяги

Это дефлектор на трубу вентиляции, напоминающий по внешнему виду сачок. У него полукруглая форма. Устройство крепится на штоке и осуществляет вращения под воздействием воздуха. Наверху установлен флюгер, который поворачивается по направлению воздуха.

Принцип работы такого дефлектора заключается в следующем:

1. Флюгер поворачивается под напором воздушных масс.
2. Воздух проходит через изогнутый козырек.
3. Потоки меняют направление и воздух стремится вверх.
4. Скорость перемещения воздушных масс усиливается, давление начинает снижаться. Благодаря этому происходит разрежение.

Дефлектор флюгер сложно изготовить самостоятельно по сравнению со статическими моделями.

Что такое дефлектор: принцип работы

Направление движения воздушным масс в близи дефлектора

Для того чтобы лучше понять назначение дефлектора и принцип его работы, рассмотрим схему устройства.

Дефлектор состоит из следующих частей:

• нижний цилиндр (патрубок), который крепится к краю трубы вентиляционной системы или дымохода;
• диффузор – расширенный конус, идущий от патрубка к верхней части дефлектора;
• обечайка или патрубок – внешняя часть;
• верхний конус (колпак) – монтируется вверху всей конструкции, она защищает от попадания осадков;
• кронштейны для монтажа дефлектора.

Принцип действия насадки основано на законе Бернулли. Наличие сужения в вентканале вызывает падение давления, что в свою очередь увеличивает тягу. Применяется для усиления тяги в канале за счёт эффекта Вентури: чем больше скорость движения потока воздуха при уменьшении поперечного сечения канала, тем меньше статическое давление в этом сечении. Дефлекторы увеличивают тягу в канале и повышают эффективность систем вентиляции.

Принцип работы дефлектора:

1. Ветер сталкивается с устройством.
2. Благодаря конструкции диффузора, поток воздуха внутри него, создает пониженное давление.
3. Разница между верхней и нижней частью вентиляционного канала возрастает.
4. Воздух из помещения поднимается вверх.

Рассмотрим далее классификации и моделей ветровых насадок.

Как сделать турбодефлектор своими руками

турбодефлектор своими руками

Простая конструкция турбодефлектора легко собирается самостоятельно. Сначала делается чертеж. Вырезается картонная выкройка для каждого элемента. Бумага прикладывается к металлическому листу и обводится маркером. Затем вырезается деталь болгаркой или ножницами по металлу. Отверстия для болтового соединения сверлятся в нужных точках.

Расчет размера деталей:

• высота изделия = 1,6 ширины трубы;
• диаметр диффузора на 1,2 больше ширины трубы;
• крышка равна по ширине 2-м диаметрам трубы.

Дефлектор Григоровича или обычная модель-флюгера лучше всего подходит для самостоятельной сборки.

Сначала изготавливается посадочная часть. В центре этой детали закрепляется вертикальная трубка, в которую вставляется подшипник. Она отвечает за вращение дефлектора. Трубка фиксируется к посадочной части 4-мя металлическими пластинами. Затем нужно вставить в подшипник металлический прут. Резьба нарезается на верхней части прута. Сверху на прут устанавливается верхний обтекатель. Это круглая металлическая пластина, которая должна быть на несколько сантиметров шире посадочной части. В центре обтекателя сверлится отверстие для крепления. Деталь можно зафиксировать обычной гайкой. Также подходят заклепки или сварка, но при самостоятельном изготовлении удобнее использовать болтовые соединения.

Затем изготавливаются одинаковые лопасти. Чтобы вырезать детали подходящей формы, нужно найти чертеж. После этого по краям лопастей делаются отверстия для крепления. Далее необходимо согнуть лопасти так, чтобы они все были одинаковыми. Для этого лучше изготовить шаблон.

Лопасти крепятся сверху к обтекателю, а внизу – к металлическому кольцу, диаметр которого немного больше посадочной части.

Роторные турбины для вытяжной системы

Выгодность применения состоит в том, при работе они не применяют какого-либо источника энергии.

Вращаясь всегда в одном направлении под воздействием ветра, головка турбины создает внутри трубы вентиляции разрежение, способствующее активному процессу циркуляции воздуха.

Кроме того, элегантно выполненная из стали, она выполняет также функцию защиты устья трубы от атмосферных осадков.

Головная часть изготавливается из алюминиевых полос толщиной до 0,5 миллиметра, а основание – из стального листа, окрашенного в цвета RAL.

Роторные турбины могут быть использованы на круглых, квадратных или прямоугольных воздуховодах или дымоходах. Кроме того, их можно использовать для дымоотводных систем.

Задачи дефлекторов и их предназначение

Ветер оказывает существенное влияние на эффективность и работу вентиляционной системы. В летний период времени из-за повышения температуры внешней среды ее показатели сравниваются с температурным режимом внутри дома. При этом снижается тяга, сокращается циркуляция воздуха.

Влияние описанных негативных погодных факторов можно существенно снизить, направляя их на благо работы вентиляционной системы. Для этого используются специальные аэродинамические устройства — дефлекторы, работающие по принципу Бернулли. Для наилучшего выполнения своего предназначения – увеличения силы тяги внутри вентсистемы путем использования воздушного напора, их устанавливают на выходы труб в их верхней точке. Подобные приспособления можно увидеть на крышах общественных и административных зданий, домов, гаражей, на трубах из подвалов и цоколя.

Зачем нужен дефлектор? У него есть несколько ключевых функций:

1. Защита вентиляционных каналов от попадания загрязнений, а также птиц извне. Частички мелкого мусора, жира и пыли накапливаются на стенках труб, уменьшая со временем их внутренний диаметр, снижая срок эксплуатации.
2. Препятствие для атмосферных осадков.
3. Активация и усиление тяги. Описываемый прибор увеличивает КПД вентиляционной системы на 20%.
4. Искрогаситель. Для поддержания противопожарной безопасности устанавливают дефлектор на дымоход.

Монтаж дефлектора

Чтобы дымоходная труба имела надежную защиту, готовый дефлектор необходимо правильно установить на ней.

Для монтажа устройства на крыше потребуются следующие инструменты и крепежные элементы:

• Электродрель со сверлами.
• Набор рожковых ключей.
• Шпильки резьбовые.
• Гайки.
• Соединительные хомуты.
• Лестницы для подъема и перемещения на крыше.

Помимо этого, необходимо подготовить небольшой отрез трубы большего диаметра, чем диаметр канала.

Монтаж дымника на трубу выполняется в таком порядке:

1. На готовом отрезе трубы с отступом в 8 см от кромки наносятся отметки под отверстия для крепежей. Аналогичным образом выполняются отметки на широкой части диффузора.
2. Дрелью проделываются отверстия по отметкам в деталях. Далее проверяется совпадение верхних и нижних отверстий, чтобы предотвратить деформацию готового изделия.
3. В отверстия на диффузоре и отрезе трубы вставляются шпильки, а с обратной стороны медленно зажимаются гайками.
4. Готовая конструкция насаживается на дымоотводный канал и фиксируется при помощи хомутов.

Следуя пошаговой инструкции, любой владелец бани сможет с легкостью собрать и установить самый простой и доступный дымоходный дефлектор. Подобное приспособление не только улучшит внутреннюю тягу, но и защитит канал от загрязнений и негативного воздействия атмосферных осадков.

Типовые проблемы вентиляции

• Обратное движение воздуха в вентиляционных каналах
• Слабая вентиляция на верхних этажах многоквартирных домов
• Задувание ветра в вентиляционные каналы
• Задувание порывами сильного ветра газовых горелок котлов
• Повышенный шум в доме, создаваемые электрической вентиляцией
• Высокие затраты на электричество вентиляционных систем
• Сырость и запахи в помещении

Как правило в частных домах изначально люди не думают о вентиляции и вопрос встает во время эксплуатации вашего помещения. Если у вас уже есть вентиляция, но она работает неэффективно и не выполняет свою функцию следует использовать вращающийся дефлектор. Это простое устройство значительно повысит тягу в вентиляционной шахте и улучшит воздухообмен!

Виды и технические характеристики

Сегодня на рынке находится одновременно несколько разновидностей вентиляционных дефлекторов. И все модели рассчитаны на конкретные задачи. Так, приборы классифицируются по принципу работы:

• пассивно-активные устройства создают незначительную тягу за счет энергетически независимого устройства;
• активно-пассивные, в которых дымосос присутствует, но характеризуется незначительной мощностью, в силу чего применяется лишь в случае, если, например, полностью отсутствует  ветер или слишком сильно растоплена печка. То есть, непосредственно дефлекторная система выполняет свою работу даже во время отключения мотора;
• в активном дефлекторе находится встроенный дымосос, при этом он работает все время при сгорании топлива.

На дымоход

Чаще всего колпак дефлектора ставится на дымоход. Он монтируется для обеспечения нормальной тяги для вывода дыма. Так, устройство повышает функционирование оборудования на 25%, что позволяет увеличить прогорание горючего и снижает тепловую отдачу.

Для кондиционера

Принцип работы дефлектора дял кондиционера значительно отличается от традиционного. Эти вытяжные системы представляют собой экраны-отражатели, перераспределяющие массы воздуха, которые производит кондиционер. Так, они направляются не на людей, а в пол или в потолок, рассеиваясь и не утрачивая своего статического напора.

Дефлектор для кондиционеров

Ротационный активный дефлектор

Эти разновидности дефлекторов требуются для увеличения производительности естественной приточно-вытяжной конструкции в 5 раз. Но, в тоже время, это оборудование не требует подключения к электроэнергии. Ротационные модели состоят из движущейся головки, в которой находятся лопасти, установленные на основание и зафиксированные подшипниками.

Эти дефлекторы на вентиляционную трубу работают по следующему принципу:

• Ветер дует снизу в лопасти, благодаря чему происходит движение оголовка. Так воздух начинает разряжаться и тяга повышается;
• За счет подшипников головка крутится с постоянной скоростью, причем даже во время сильных порывов ветра.

Флюгер

Эти устройства дефлектора особо ценные. Особенно, если в канале вытяжки периодически появляются воздушные вихри или для местности характерны сильные ветра, постоянно изменяющие направление движения.

Для чего нужен флюгер и какой у него принцип работы:

1. Как правило, можно встретить насадку-дефлектор, которая называется «драконом». Это цилиндрический зонтик для трубной конструкции, имеющий уникальную подшипниковую систему, вращающуюся лишь в необходимую сторону. В этом случае воздушные потоки проникают в пространство между вогнутыми козырьками, изменяют вектор и перенаправляются к верху. Это позволяет создать необходимое разрежение воздуха для вытяжки, за счет чего и появляется тяга.
2. Также флюгер может играть роль «капюшона». Это круглый желоб-уловитель ветровых масс, устанавливающийся в канале воздуховодов на обратном штоке. Однако у флюгера существует недостаток: в зимнее время он может обледенеть. Потому подшипники в этой конструкции нужно все время смазывать. Именно поэтому флюгарки в основном оправдывают себя в южных регионах, в которых зимы не такие суровые.

Флюгер

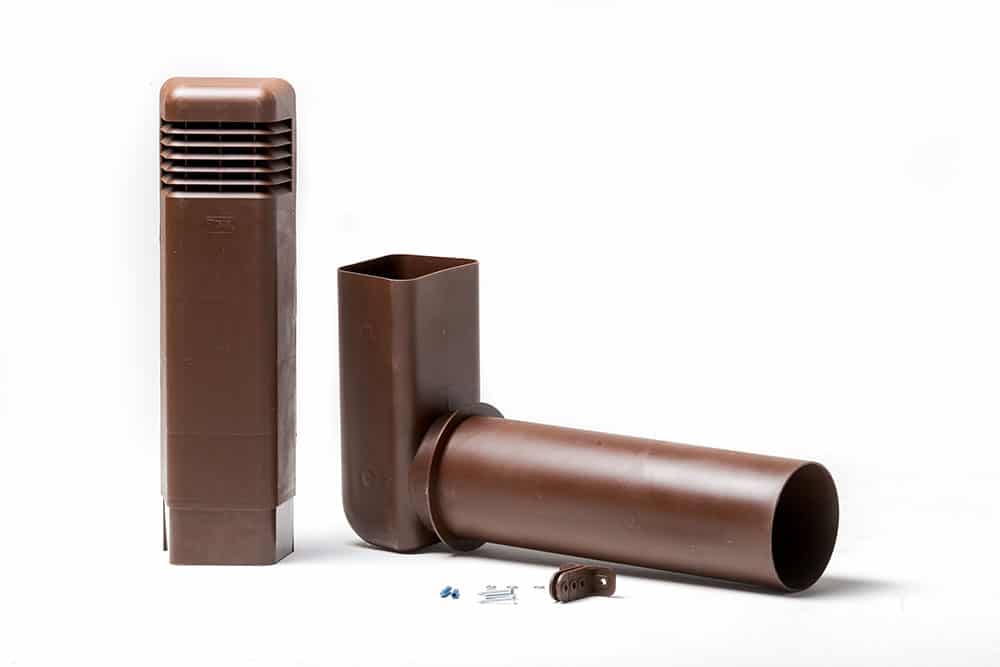

Цокольные дефлекторы

Этот дефлектор вентиляционный используется для проветривания цокольных этажей и для вывода влаги. Данные приспособления применяются в конструкциях принудительной и естественной вентиляции.

Цокольный дефлектор
