Оптимальное водопроводное давление

Нормативы по СНиП

Зависимость расхода воды от диаметра труб и давления.

Водопроводные сети проектируются на основании СНиПа под номером 2.04.2-84, в котором четко регламентируются нормативы подачи воды в квартиры. В этом документе зафиксировано, каким должно быть давление воды в системе водоснабжения многоквартирных домов и частных строений.

В СНиПе обозначено, что напор внутри труб водопровода не должен быть меньше 1 бара. Это атмосферная единица измерения, которая определяет давление, равное 10 м водяного столба — при таком давлении вода поднимается на десятиметровую высоту.

Так как многоквартирные здания и частные дома относятся к разным категориям, нормативы в них немного отличаются друг от друга.

1. На первом этаже многоквартирного дома давление воды должно быть 1 бар. С повышением этажности на каждом уровне должно производиться повышение на 0,4 бара. То есть на 4 м. К примеру, если дом в пять этажей, расчет проводится так: 10+(4х5)=30 м или 3 бар.
2. В частном доме, высота которого не превышает 3 этажа (это 10 м), давление в водопроводе должно быть 1 бар. Если этажность выше данного показателя, напор воды увеличивается до 2 бар.

В законодательных документах нормативы прописаны точно. Они от паспортных показателей сантехнических приборов отличаются разительно. В квартиры холодная вода должна поступать с давлением 0,3-6,0 атм. Горячая вода должна подаваться с напором 0,3-4,5 атм. Эти параметры являются крайними.

Способ понижения или повышения воды в водопроводе

Специалисты говорят о том, что минимальный уровень давления воды в водопроводной сети многоэтажных домов не должно быть ниже 2 атм, а максимальный не должен превышать 4 атм. Эта вилка достаточна для нормальной работы сантехнических приборов и создания благоприятных условий для водных процедур.

Если присутствуют нарушения в сторону повышения напора, то есть появляется большая вероятность выхода из строя сантехприборов, эту проблему можно решить установкой такого приспособления, как редуктор (регулятор) давления. Его монтируют на входе трубы водопровода в квартиру перед счетчиком воды, но после отсекающего вентиля или задвижки.

Для повышения давления можно использовать бытовые насосы небольшой мощности. Это компактные приборы, работающее от сети напряжением 220 В. Мощность агрегата подбирают по количеству потребителей.

Напор воды в системе автономного водоснабжения

Проблем в системе автономного водоснабжения частного дома две. Первая – поднятие жидкости из глубины. Вторая – обеспечение водой не только дома, но и дальних участков придомовой территории

Поэтому очень важно правильно подобрать насосное оборудование, с помощью которого производится перекачка воды. Но в данном случае приходится кроме давления учитывать и производительность насоса — количество воды, перекачиваемой за единицу времени

При каких значениях нормально функционирует техника?

Минимальными показателями для функционирования санитарной техники являются следующие значения:

• 0,2 атмосферы для умывальника со смесителем;
• 0,3 атмосферы для ванны со смесителем;
• 0,3 атмосферы для душевой кабины;
• 0,2 атмосферы для унитаза со сливным бачком;
• 0,3 атмосферы для биде;
• 4 атмосферы для нормальной работы джакузи и гидромассажного оборудования.

Для работы бытовой техники необходимо иметь следующие значения:

• 2 атмосферы для стиральной машины;
• 1,5 атмосферы для посудомоечной машины;
• от 1,5 до 2,5 атмосферы для работы отопительного котла в зависимости от параметров системы отопления.

Для организации системы полива в частном доме давление воды должно составлять 3,5 атмосферы.

Для полноценного потребления

Для полноценного потребления, когда можно включить все приборы, использующие воду, минимальное давление в трубах должно составлять 2 атмосферы. Нормальным считается уровень в 4 атмосферных единицы.

Опасность излишне сильной подачи

При излишне сильном давлении воды, подаваемой в жилые помещения, могут происходить поломки бытовой и санитарной техники, разрывы водопроводных труб и другие неприятности.

Например, максимальное значение давления воды для санитарных приборов составляет 4,5 атмосферных единицы, при его превышении сантехническое оборудование может выйти из строя. Для снижения давления воды используются специальные приборы, например, редуктор давления.

Как понять, кто виноват в плохом напоре?

Возможны следующие причины недостаточного напора в водопроводной системе:

• засор внутри смесителей, а также в водных фильтрах;
• выход из строя смесителей;
• обрастание труб изнутри налетом;
• поломка фильтрующего элемента внутри газовой колонки, если она используется в квартире.

В указанных случаях за плохой напор в трубопроводе отвечает сам жилец, поскольку снижение давления было вызвано поломкой или засорением устройств, которые находятся в пределах его собственной квартиры.

Это имущество будет считаться личным. Жильцу придется самостоятельно провести чистку фильтров и смесителей или полностью заменить их.

Также ему придется своими силами и средствами заменить отдельные трубопроводные участки в квартире, если они сильно пострадали от извести. Также при поломке фильтрующего элемента в газовой колонке жильцу придется своими средствами отремонтировать устройство.

Рекомендуется предварительно проверить в жилище все смесители с фильтрами. При необходимости можно аккуратно простучать трубы молотком, чтобы избавиться от излишков извести внутри них. Также при наличии газовой колонки рекомендуется проверить фильтрующий элемент внутри нее.

Если причиной не являются смесители с фильтрами, а также трубопровод внутри квартиры, то необходимо проверить соединение труб во всей водопроводной системе.

Рекомендуется проверить состояния стояка и всей аппаратуры, установленной в подвале дома. Для этого потребуется обратиться в УК. Также может потребоваться проверка насосной станции.

Его классификация

Насосы, которые способны повысить давление воды выглядят, как небольшой аппарат, обустраиваемый на трубопровод при вводе его в квартиру.

Существуют автоматизированные насосы, активизирующиеся самостоятельно для повышения напора при открытии любого крана в помещении. Они включаются при течении воды. Агрегаты, оснащенные такими датчиками, имеют защиту от выхода из строя при работе всухую.

Повысительные насосы подразделяются по принципу функционирования охлаждения таким образом:

• С сухим ротором – на нем оборудована крыльчатка, нагнетающая воздушные массы на корпус мотора. КПД у этих приборов высокий, но они издают много шума при работе.
• С мокрым – вода циркулирует сквозь устройство, охлаждая двигатель. Основной плюс таких моделей – бесшумность.

Некоторые повысительные насосы предназначены лишь для холодной либо горячей воды.

Насосное оборудование, которое используется для частных построек, не подходит для квартир по ряду причин:

• Чтобы его оборудовать на центральном водопроводе, потребуется специальное согласование, и соседи, скорее всего, не дадут согласие, поскольку они уж точно будут страдать от нехватки воды.
• Насосные станции для частных домов имеют крупные габариты, и смонтировать их в квартире очень сложно.

Без измерителя

Если измерительного прибора нет, можно воспользоваться содержимым склада.

Первый вариант — использовать обычную трехлитровую банку. Для этого посчитайте, сколько времени требуется воде, чтобы достичь горлышка.

• 8 секунд — 0,3 атмосферы,.
• 1 секунда — 5 и более атмосфер.

Второй вариант — прозрачная трубка. Стоит запастись карандашами и бумагой, так как этот метод предполагает расчеты.

1. Подсоедините шланг вертикально к крану.
2. Заполните водой изгиб в нижней части конструкции (нулевой уровень).
3. Загерметизируйте верхнюю часть трубки.
4. Откройте воду на максимум.
5. Через 2 минуты измерьте расстояние от нулевого уровня до верхней границы воды (a). Измерьте расстояние от нулевого уровня до верхнего предела (a) и от верхнего предела до пробки (b).
6. Рассчитайте по типу: (давление ) = 1 x (a+b) / b.

Нормы давления в трубопроводе

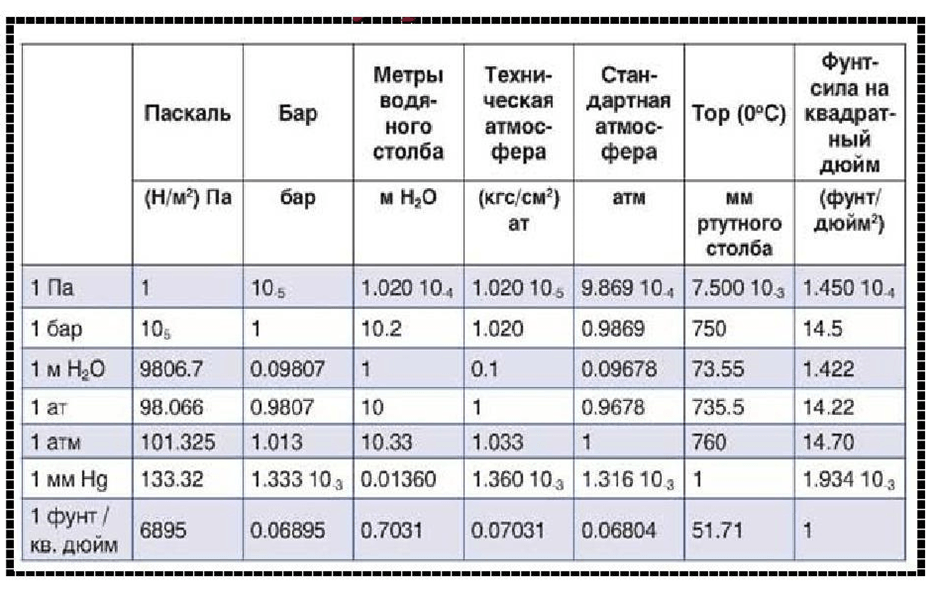

Водопроводное давление измеряется в барах. Величина имеет альтернативное название – атмосферная единица. Под напором в 1 бар вода может подняться на высоту 10 м.

В городских сетях обычно давление составляет 4-4,5 бара, чего хватает для обслуживания многоэтажных домов.

По нормативным документам, в частности указаниям сборника СНиП 2.0401-85, допустимое давление для холодной воды варьируется в пределах от 0.3 до 6 бар, для горячей — от 0.3 до 4.5. Но из этого не следует, что давление в 0.3 атмосферы будет оптимальным. Здесь приведены лишь допустимые границы напора.

Галерея изображений Фото из Низкое давление в водопроводе создает массу неудобств при пользовании системой, снижает уровень комфорта в доме/квартире

Из-за недостаточного напора в системе осложняются процессы уборки и приготовления пищи, как ни странно, увеличивается расход воды

Слабый напор не позволит принимать душ и проводить любимые гигиенические процедуры в необходимом объеме

Из-за недостатка давления в сети водоснабжения будут чаще отключаться стиральные и посудомоечные машины, что негативно отразится на сроках их эксплуатации

Если система водоснабжения не радует требующимися параметрами напора, не рекомендовано пользоваться проточными водонагревателями

Превышение давления также неблагоприятно действует на приборы и оборудование

Излишний напор в точках водозабора по аналогии с низким давлением создаст дискомфорт при приеме гигиенических процедур, приготовлении пищи, уборке

Из-за превышения давления быстро изнашивается бытовая техника, электронное управление которой рассчитано на предельные значения давления в сети

Низкое давление влияет на эксплуатацию

Затруднения с набором воды

Сложность приема процедур

Отключение стиральной машины

Угроза перегорания проточного водонагревателя

Последствия превышения давления

Излишний напор в точках водозабора

Выход из строя электронного управления

Жители частных домов вынуждены рассчитывать давление в водопроводе индивидуально. В случае, если система автономная, напор может превышать допустимые по нормативным документам границы. Он может колебаться в районе 2.5-7.5 бар, а иногда достигать и 10 бар. Стандартными значениями для нормальной работы системы с насосной станцией считается интервал 1,4 — 2,8 бар, соответствующие заводской установке показателей реле давления.

Если обеспечить чрезмерно высокое давление в системе, то некоторые чувствительные приборы могут выходить из строя или некорректно работать. Поэтому в трубопроводе давление не должно превышать 6.5 бар.

Высокое давление в водопроводе может вызвать протекание трубы, поэтому важно предварительно рассчитывать оптимальный уровень напора самостоятельно

Артезианские фонтанирующие скважины способны выдать напор в 10 бар. Такое давление способны выдержать исключительно приваренные соединения, большинство же фитингов, запорно-регулирующих узлов под его действием разрушаются, в результате чего возникают течи на участках.

Определять, какое необходимо давление воды для нормального функционала водопровода загородного дома, необходимо с учетом используемых бытовых приборов. Некоторые виды сантехнических устройств не работают при низком давлении.

Например, для джакузи необходимо давление 4 бара,  для душа, системы пожаротушения — 1.5 бара, для стиральной машинки — 2 бара. Если предусматривать возможность полива газона, то здесь должен быть сильный напор в 4, иногда — в 6 бар.

Бытовые сантехнические приборы, подсоединенные к водопроводу, способны корректно работать исключительно от определенного давления, которое обычно составляет не меньше 1.5 бара

Оптимальным показателем давления для загородного дома будет отметка в 4 бар. Такого напора хватит для исправной работы всех сантехнических устройств. При этом большинство фитингов, узлов запорно-регулирующей арматуры способны его выдерживать.

Давление в 4 бар может обеспечить далеко не каждая система. Обычно для загородных домов давление в водопроводе составляет 1-1.5 бар, что соответствует самотеку.

Давление воды в квартирном водопроводе

Самый простой способ определить напор в трубе водопровода – наполнить литровую банку, открыв максимально смеситель, к примеру, на мойке в кухне. Обычно эта емкость при нормальном давлении должна заполниться за 7 секунд, не больше. Но это не всегда говорит о том, что давление в водопроводе низкое. Причина может быть и в засорении смесителя. Поэтому подтвердить результат испытания придется в ванной, наполняя таким же способом банку, открыв смеситель в раковине или душе.

Второй способ – подключить обычный манометр к одному из потребителей. Для этого надо использовать переходник, который подключается, к примеру, к тому же смесителю на кухне или к лейке душа.

Полученные результаты сравниваются с табличными, которые обозначены в СНиПах. Если они меньше или больше, можно смело обращаться в управляющую компанию с жалобой.

Чем регламентируются?

Основой для регламентации нормы подачи воды, подаваемой в жилые помещения, выступает СНиП 2.04.2-84, согласно которому проектируются центральные системы водоснабжения.

Согласно этому СНиПу, минимальным входным показателем давления воды на первом этаже является 1 бар (1 атмосферная единица), позволяющий создать столб воды в 10 метров.

В многоквартирном доме

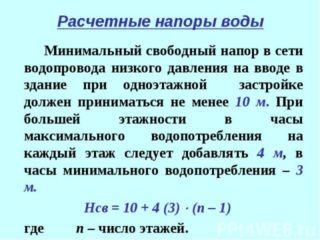

В многоквартирном доме за каждый дополнительный этаж входное давление воды должно быть увеличено на 4 метра, или на 0.4 бар.

Для примера, в 5-этажном доме формула расчета давления подаваемой воды выглядит так:

10+(4*5)=30 метров, или 3 атмосферы,

где 10 (м) — минимальный напор воды, подаваемый на 1 этаж, 4 (м) — условно принятая высота этажа, 5 — количество этажей.

Это минимальное значение напора подаваемой воды на первый этаж 5-этажного дома, утвержденное строительными нормами.

В частном доме

Давление воды в частном жилом доме рассчитывается исходя из его этажности. Так как высота частных домов редко превышает 10 метров, то для большинства объектов частной застройки установленными минимальными нормами принято считать 1 атмосферную единицу.

При превышении 10-метровой отметки минимальное значение устанавливается на уровне в 2 атмосферы.

Способы увеличения давления в системе

Проблема с водонапором, особенно в старых домах, может иметь конструктивно-технический характер, перед которым коммунальщики бессильны. Также, экономя энергоресурсы, поставщики часто отключают один или несколько общедомовых повысительных насосов. За счет дублирующих контуров водоснабжение полностью не прекращается, но напор в системе значительно снижается.

В такой ситуации возникает необходимость применения одного из двух или двух одновременно методов оснащения водопроводной сети дополнительным оборудованием для увеличения давления и напора воды.

Метод #1 — проточный насос

Насосы такого типа повышают напор воды без дополнительного её забора, и каких-либо разрешений на их установку в квартирах не требуется.

Существует несколько разновидностей данных устройств, отличающихся по таким характеристикам, как:

• тип управления (ручное, автоматическое);
• разрешённая температура воды;
• способ охлаждения.

Встроенный датчик устройства автоматически реагирует на падение давления в системе и поднимает его до оптимального значения. Конструктивно проточный насос состоит из мокрого ротора, который находится в перекачиваемой воде. Ротор отделён от стартера тонкой гильзой из нержавеющего металла

Агрегаты данного вида относятся к поверхностным циркуляционным насосам. Они легко и быстро монтируются на существующих инженерных сетях. Как правило, дополнительных реконструкций системы для установки проточных насосов не требуется.

Давление, нагнетаемое насосом, может регулироваться как в ручном, так и в автоматическом режиме.

При подборе насоса необходимо сопоставлять его производительность с водопотреблением в квартире, чтобы при одновременном использовании нескольких бытовых приборов потребляющих воду, пропускной способности агрегата хватило для их нормальной работы.

К примеру, на три точки разбора воды будет достаточно насоса производительностью 3,5 м3 /час.

Небольшие по габаритам и весу проточные циркуляционные насосы могут устанавливаться на вводе центральной магистрали в квартиру, а также непосредственно перед потребляющим воду сантехническим бытовым устройством или газовой колонкой

Из наиболее популярных моделей агрегатов данного назначения можно выделить прибор от бельгийского производителя Grundfos UPA 15-90, имеющего большой рыночный спрос и достойное соотношение цены и качества.

Насос имеет очень хорошую характеристику по шуму — 35 дБ, что не требует дополнительной звукоизоляции в жилых помещениях. Несмотря на небольшую потребляемую мощность — 120 Вт, напор воды в системе повышается на 0,6 — 0,8 бар.

Важная спецификация агрегата — автоматическая блокировка при расходе воды менее 90 л в минуту и защита мокрого ротора (одновременное охлаждение и смазка).

Насос может устанавливаться как в вертикальном, так и в горизонтальном положении.

Метод #2 — насосная станция

При отсутствии эффекта от использования проточного насоса, более радикальной мерой будет являться установка в квартире насосной станции для повышения давления.

Часто только такая вынужденная мера может решить проблемы с напором воды у жильцов верхних этажей многоэтажек.

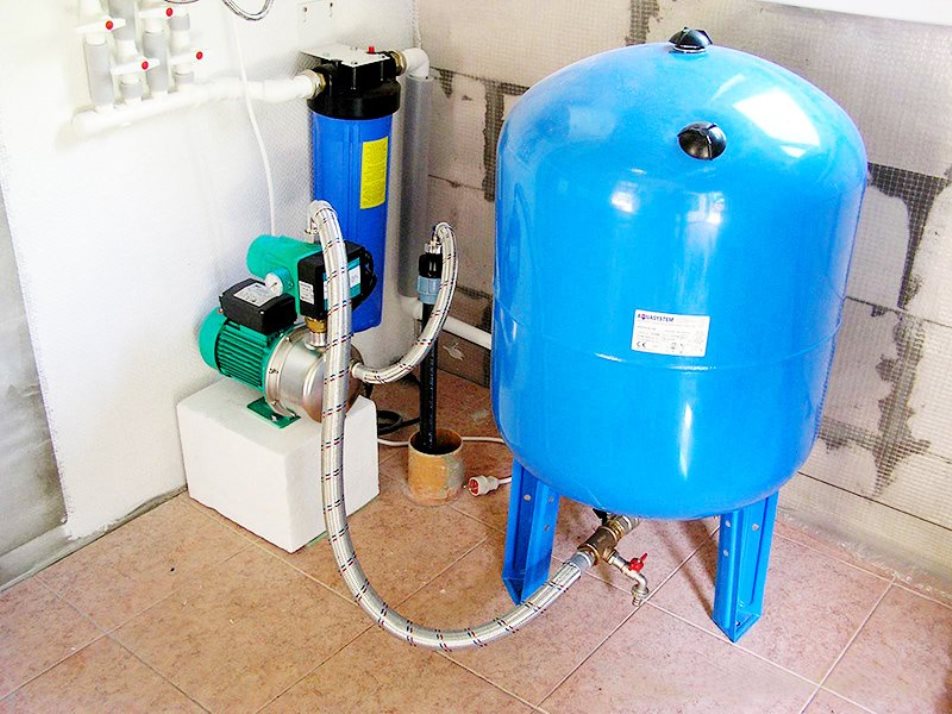

Конструктивно накопительная станция состоит из насоса и водяного аккумулятора — мембранного бака. Насос закачивает воду в бак и затем подаёт её к водоразборным точкам

С помощью реле давления вода поступает к потребителю с требуемым, заранее заданным, напором. При заполнении ресивера насос отключается.

Возобновляется работа станции после израсходования воды в гидроаккумуляторе.

Преимущества такого устройства:

• возможность пользования водой даже при её отсутствии в водопроводной системе;
• устойчивость к перепадам водяного давления.

Но следует учитывать, что такие агрегаты имеют относительно большие габариты и они более шумные, чем проточные насосы. Это накладывает определенные неудобства в использовании их в квартирах.

Кроме этого, мощная насосная станция может засосать воздух из квартир, расположенных на одних стояках водоснабжения, что приведёт к отключению насоса и необходимости заполнения системы водой.

Более широкое применение насосные станции находят в частных домах на автономных системах водоснабжения.

Рекомендации по выбору насосной станции для повышения давления и обзор лучшей десятки предложений мы привели в следующей статье.

Основные причины снижения давления воды в системе водоснабжения

Существует множество причин снижения давления воды в водопроводе. Однако чаще всего причинами являются:

Засоры. Насос или насосная станция расположены под землей. Соответственно они могут забиваться подстилающей породой — песком, глиной, илом и т.д. В результате насос не может перекачивать исходный объем воды, что и снижает давление. Также на снижение давления могут влиять взвеси в самой воде — они забивают фильтры и очистные конструкции.

Утечки. Давление может быть снижено в результате повреждения трубы, которая находится под землей. Причинами этого могут быть — разгерметизация стыков, повреждения самой трубы (прорыв пластиковых труб или трещины в результате коррозии металлических труб).

Поломки оборудования. Если оборудование используется достаточно длительное время, то возможны различные поломки деталей. Например, винты и шестеренки в механизмах насоса. Вывод из строя рабочего колеса или резинового поршня приведет к дополнительным гидравлическим потерям. При загрязнения автоматических систем может произойти сдвиг в механизме переключения между низким и высоким давлением. Важную роль в работе оборудования играет герметичность. Если она нарушена из-за разрыва или растяжения резиновых мембран, силиконовых стыков, то происходит увеличение потери воды при перекачке, что означает снижение давления.

Поломки сантехнической арматуры. Трубы крепятся с помощью специальных креплений. Причем крепления расположены по всей длине трубы. Поломки этих креплений, шарниров приводят к потере большого количества воды, что значительно снижает давление внутри водопровода

Причин поломок может быть несколько — неосторожное обращение, неправильная установка, материалы низкого качества.

Изменение параметров источника. Любая скважина или колодец имеет свой срок службы

Например, если колодец установлен на песке, то спустя некоторое время (в зависимости от самого песка) происходит заиливание. В результате насос увеличивает количество перекачиваемой воды и затраченной энергии, но снижает давление. Это происходит из-за засоров самого оборудования. Поэтому при проектировании дома необходимо заранее подготовить несколько мест под новые скважины.

Как увеличить давление воды в водопроводе

Давление воды в домашнем водопроводе может оказаться недостаточным вследствие низкой производительности питающей скважины. Повысить напор можно с помощью установки насосов. Эти насосы могут работать как в ручном режиме, так и в автоматическом. Правда, наличие обычных агрегатов гарантирует поддержание напора лишь на его минимальной отметке. Они не решают проблему недостаточной производительности скважины.

Когда давление воды в домашнем водопроводе требуется поднять выше минимального уровня, устанавливают насосные станции. Особенность станций состоит в том, что в их состав входят резервуары, обеспечивающие накапливание большого количества воды.

Как же работает система, в состав которой входит насосная станция? Ее работа происходит так:

• когда водой в доме не пользуются, станция наполняет водой свой резервуар;
• после прекращения забора воды из скважины, вода в ней начинает прибывать;
• когда потребление воды в доме возобновляется, определенный запас воды имеется как в скважине, так и в резервуаре насосной станции.

Конечно, насосная станция стоит дороже, чем обычный водяной насос. Кроме того, устанавливать ее нужно в теплом месте, чтобы избежать вероятности ее размораживания.

Разрабатывая систему водоснабжения, следует помнить, что существует и другой способ увеличения водяного давления. Можно обычный водяной насос использовать в сочетании с отдельной емкостью большого объема. Для создания естественного напора в водопроводной системе ее можно установить в самой высокой точке домовладения. Эту емкость можно и не поднимать. Тогда для подачи воды из нее потребуется установка дополнительного водяного насоса.

Нажмите, на одну из кнопок, чтобы мы могли узнать понравилась вам статья или нет.

Мне нравитсяНе нравится

Способы повышения давления в водопроводе

Contents

Низкое водопроводное давление хоть и не так опасно, как чрезмерно высокое, но оно очень неприятно — мыться под тоненькой струйкой воды очень неудобно. К тому же не работает бытовая техника, что тоже радости не доставляет. Есть два способа повысить давление воды:

• установить повышающий насос;
• поставить насосную станцию.

Если в квартире установку повышающего насоса еще можно рассматривать, то насосную станцию уже вряд ли поставишь. Врезать ее в водопровод затея сомнительная, а ставить накопительную емкость на пару кубов зачастую просто негде. Правда, при необходимости, находится место для всего — лишь бы вода шла с нормальным напором.

Если низкое давление имеется только в вашей квартире, скорее всего у вас засорился фильтр, стоящий на входе и его надо почистить. Есть второй вариант — забились трубы. Тогда вам придется их менять.

Если же давление низкое на всем стояке или даже в доме, стоит обратиться в управляющую кампанию. Если звонки и устные заявки не помогают, можно написать коллективное письмо. Его подписывают все жильцы, относят в УК и регистрируют. Письмо должно быть в двух экземплярах. Один остается в УК, второй — с печатью и проставленным входящим номером и датой поступления — у кого-то из жильцов. По идее, вам должны дать ответ в течение месяца или принять меры по устранению неисправности. Если никаких действий нет, с этим письмом можно обращаться в Комитет по защите прав потребителя.

Насос для повышения водяного давления

Это оборудование поднимает существующее в сети давление на 1-3 атм. Ставится в разрыв трубопровода. Врезается обычно сразу после счетчика, обеспечивая стабильную работу водопроводных кранов. Если вам также надо обеспечить нормальное функционирование бытовой техники (стиральной машины и посудомойки), то повышающий давление насос ставится непосредственно на отвод, ведущий к технике. Как он работает? Включается при наличии потока (кран открыли или машинка начала набирать воду). Отключается если поток воды прекращается. Так работают автоматические модели. Но есть и ручные или комбинированные — которые могут работать и в ручном и в автоматическом режиме. Ручные не слишком удобны и экономичны, хоть и стоят дешевле. А вот комбинированные могут пригодится, если возникла необходимость поднять давление, а оно выше предела срабатывания насоса. Тогда включить его можно принудительно — вручную.

Про подбор насоса для повышения давления в водопроводе читайте тут.

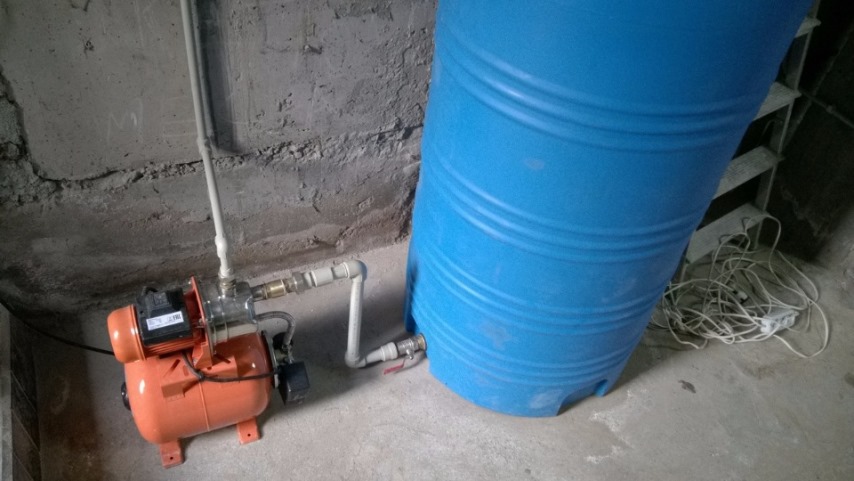

Насосная станция

Насосная станция представляет собой целый комплекс оборудования. Это насос, гидроаккумулятор, реле давления, манометр и клапан сброса излишнего давления. При помощи этой установки обычно организуется водоснабжение частного дома. Вода качается из колодца или из скважины. Но можно насосную станцию использовать и для повышения давления воды в водопроводе.

Для этого ставят накопительную емкость на 1-2 куба. Из нее насос качает воду, если напор в системе слабый. Подключается эта установка так, что при наличии нормального давления насос просто не срабатывает.

Недостаток такого решения — довольно солидная сумма, которую надо затратить, второй момент — шум от работы насоса. Потому в квартире такие установки ставят только в крайнем случае, если по-другому просто не получается. Например, если вода подается по часам. В таком случае установка накопительной емкости и насосной станции решает эту проблему.

Подробнее о подключении насосной станции читайте тут.

Особенности водоснабжения многоквартирного дома

Схемы централизованного обеспечения водой в городских условиях состоят из нескольких технологических циклов:

1. Водозабор. Для питьевой воды он может быть устроен из достаточно полноводной реки или системы артезианских скважин.
2. Станция водоподготовки, где производится фильтрация и осаждение твердых фракций, а также обеззараживание воды от бактериальных составляющих и химически вредных веществ. На выходе жидкость обязательно проходит контроль качества в специальной лаборатории.
3. Подготовленная к использованию вода накапливается и сохраняется в специальных обширных резервуарах.
4. Из накопителей подготовлена вода забирается водопроводной насосной станцией и распределяется далее.
5. Водопроводная сеть подключается к домовым распределительным сетям и по стоякам подается в квартирные разводки.

Внутриквартирные водопроводные сети могут иметь различные конфигурации. Давайте рассмотрим их для четкого понимания вопроса.

Тройниковая разводка в квартире

Такой способ формирования водопровода в квартирах применяется еще и по сегодняшний день.

Он включает в себя следующие основные элементы:

1. Распределительная труба, подключаемая к стояку. При этом обязательным элементом конструкции является шаровый кран на входе.

Применение фильтра грубой очистки обязательно. Он осаждает на своей сетке загрязнения, присутствующие в воде. Без него трубы быстро засоряются, и препятствую протоку, часто становясь причиной падения давления.

2. По ходу монтажа водопровода в распределительную трубу врезаются тройники, от которых производится подключение различных сантехнических приборов и бытовой техники.

3. Для подключения ванны, душевой и других точек водоразбора применяются гибкие подводки.

4. При подключении многих видов бытовой техники производители рекомендуют устанавливать в водопровод дополнительный фильтр тонкой очистки воды.

Преимуществом такой схемы компоновки водопроводной системы является минимальная потребность в трубах и фитингах.

Но и недостатки весьма значительны:

• при ремонте и обслуживании разводки приходится отключать воду центральным краном, вследствие чего пользование остальными точками водозабора невозможно;
• при открытии нескольких кранов одновременно резко падает давление в водопроводной сети, что затрудняет пользование водой.

Коллекторная разводка в квартире

Несколько иначе выглядит схема разводки с использованием коллектора. При этом к стояку подключается такая же питающая труба, но она не участвует в распределении потоков воды, а заканчивается коллектором.

Он представляет собой корпус, от которого устанавливаются краны ответвлений к различным точкам потребления, включая сантехническое оборудование и бытовую технику.

При таком построении разводки водоснабжения напор в различных ветвях сети будет одинаковым.

Кроме того, на гребенке имеется возможность перекрыть отдельные ответвления для ремонта или обслуживания. При этом остальные работают в штатном режиме.

Разводка труб по коллекторной схеме позволяет отрегулировать режим подачи воды индивидуально для каждой точки потребления в зависимости от ее характеристик. При этом целесообразно использовать реле давления. При повышенных требованиях того или иного прибора к качеству воды можно установить дополнительные фильтры перед нужным устройством.

К недостаткам коллекторной схемы можно отнести потребность в относительно большем количестве труб. Но это компенсируется надежностью и удобством применение трубопровода.

Смешанные схемы

Их применяют при необходимости устройства сложно разветвленного трубопровода большой протяженности. Чтобы не тянуть трубы на значительное расстояние.

Для этого устанавливается вторая питающая труба через тройник на входе и к ней подключается еще одна гребенка для организации разводки.

Такие сложные системы могут применяться в больших загородных домах и коттеджах.

Для чего нужно знать

Манометр

Знание стандартов организации водоснабжения позволяет не только фиксировать отклонения от нормативных показателей, но и правильно планировать внутренние коммуникации. Использовать информацию о напоре можно в следующих целях:

• контроль качества услуг водоснабжения, предоставляемых водоканалом и обслуживающей многоэтажное жилое здание компанией;
• избежание порчи оборудования при сверхнормативном или слишком низком давлении в трубах;
• расчет изменений системы для подключения приборов с высоким потреблением воды.

Проконтролировать напор позволяет манометр. Их размещают в месте перехода городских сетей и внутридомовых коммуникаций. Подключить устройство для самостоятельного измерения давления можно в месте перехода трубы на гибкую подводку или к шлангу душа.
