Особенности и характеристики медных проводов для электропроводки

Как рассчитать сечение провода?

Площади сечения жил стандартизованы. Их значения подбираются с ориентацией на силу тока, материал изготовления жил и условия прокладки. Ведь при эксплуатации кабеля на пределе его возможностей жилы буду нагреваться на несколько десятков градусов.

А если в одном лотке будет проложено несколько таких кабелей, то при взаимном нагреве изделий величина допустимого тока снизится до 30%.


Чтобы правильно рассчитать сечение провода, которое лучше всего подойдет для домашних магистралей, нужно высчитать суммарное значение тока всех квартирных электроприборов

Расчет делают по такой формуле Р/V.

Где:

  • Р – мощность приборов, параметры которой указаны в технической документации;
  • V – напряжение сети в 220 В.

Площадь сечения измеряют в квадратных миллиметрах. Так, один «квадрат» алюминиевого провода способен пропускать через себя от 4 до 6 Ампер. У медного аналога этот параметр достигает отметки в 10 Ампер.

К примеру для электроприбора мощностью в 4 киловатта по этой формуле сила тока становится равна 18,18 А = 4000 Вт/200В. Чтобы запитать такой прибор потребуется проложить проводку с медными нитями сечением в 1,8 мм2.

В качестве подстраховки полученное значение лучше дополнительно умножить на 1,5. Поэтому самый идеальный вариант для запитки такого мощного прибора – медный провод сечением 2 мм2. Если же рассматривать вариант установки алюминиевого аналога, то потребуется шнур, толщина которого больше в 2,5 раза.

Упростить задачу по расчету сечения проводов поможет приведенная ниже таблица.


Таблица, которой удобно руководствоваться при расчете сечения провода для домашней магистрали с учетом значения тока всех запитываемых электроприборов

Важный момент! Проектируя скрытую проводку, данные из таблицы необходимо умножать на коэффициент 0,8.

При открытом способен монтажа в том же частном доме в любом случае для надежности лучше использовать провод сечением от 4 мм2 и выше, отдавая предпочтение изделиям с высокой механической прочностью.

По показателям плоскости сечения монтажный кабель для ввода в дом должен быть на одну ступень выше той, которая необходима для обслуживания самых установленных электроприборов.

Чтобы сэкономить, такой провод можно применить только для ввода в дом и подключив к клеммнику, а через автоматы отвести линии нужного сечения.

Согласно предписаниям ПУЭ ПУЭ 7.1.34 каждая линия должна рассчитываться отдельно с ориентацией на конкретную нагрузку. Однако есть приемлемые для всех жилых объектов варианты со стандартными величинами сечения:

Галерея изображений

Фото из

Устройство линий сети освещения

Сооружение проводки на группы розеток

Установка розеток для мощного оборудования

Ввод электропроводки в дом или квартиру

4 причины, почему одножильный провод лучше многожильного

Причина 1: более жесткий кабель

У одножильного кабеля провода более жесткие, чем у многожильного, поэтому при изгибе он лучше держит форму. Когда мы организовываем проводку, нам необходимо проходить прямые углы, а это проще делать жестким кабелем. Многожильный же сколько его не сгибай, все равно будет разгибаться, поэтому форму он держать не будет. То есть проще будет уложить ВВГнг, чем многожильный ПВС.

Конечно, временную проводку открытого типа, которую нужно будет таскать по объекту, проще выполнить многожильным проводом, так как одножильный попросту переломается. Однако, дома мы проводку скрываем под слоем штукатурки, поэтому двигаться провод никуда не будет. Гибкость многожильного провода является преимуществом для удлинителей, электроустановок переносного типа, открытых динамических проводок, но не для домашней проводки.

Причина 2: проще выполнять соединение

Соединение проводов в распредкоробках должно выполняться путем пайки, опрессовки, сварки или сжимами (ПУЭ п. 2.1.21). Одножильные провода побеждают многожильные по количеству «удобных» способов соединения. Давайте поясним.

  • Винтовые клеммники. Зажимать клеммником одножильный провод проще, чем многожильный. Одна жила хорошо прижимается, а когда их много, тогда некоторые могут «расползтись», тем самым уменьшается площадь контакта.
  • Клеммники WAGO. Клеммники имеют прижимную пластину, которая зажимает провод. Здесь в принципе можно легко зажать как одну жилу, так и многожильный проводник, поэтому данный тип соединений подойдет для обоих проводников.
  • Сварка. Сварка подходит для обоих типов проводников. Однако, как и в случае с винтовым клеммником, выполнение соединения гораздо проще на одножильном проводе, чем на многожильном. Одножильный достаточно скрутить в скрутку и «капнуть» сваркой — качество соединения будет отличным. Для соединения многожильного потребуется определенная сноровка, так как во время сварки можно перепалить некоторые жилки.
  • Опрессовка. При использовании специализированного инструмента опрессовка и тех и других проводников выполняется одинаково легко. Поэтому в данном случае «удобство» монтажа для одножильных и многожильных кабелей наравне.
  • Пайка. Вот здесь наконец побеждает многожильный провод, так как его паять проще. Место соединения получается меньше по размеру, так как жилки можно завести друг в друга и легко скрутить.
  • СИЗ. Для СИЗ также нет какого-то лидера — оба проводника легко соединять колпачком. Кстати нашей статьи вы можете узнать, как можно делать соединения колпачками СИЗ за 30 секунд.

Как видим, соединять любой провод можно любым способом (согласно правилам ПУЭ), однако не каждый будет удобен. Так в нашем «рейтинге удобства» соединения побеждает одножильный провод. Но повторимся, что это касается исключительно домашней скрытой проводки.

Причина 3: проще подключение розеток и выключателей

Разъемы в розетке выполнены по тому же принципу, что и в винтовых клеммниках, поэтому прижим выполняется болтиком (или болтиком и пластиной). Если розетка расположена в труднодоступном месте, например, в углу дома или внизу над плинтусом, то одножильным проводом вы без труда попадете в разъемы, а многожильным нужно еще постараться.

Плюсы электрической медной проводки

Для начала сравним установку алюминиевой проводки и медной. У медной электрической проводки есть несколько плюсов, которые отсутствуют у проводки из алюминия:

  • Медь отлично проводит электрический ток. Со временем материал может окислиться, но это происходит за значительный промежуток времени.
  • Медь может исправно работать около половины века.
  • Медный провод устойчив к повреждениям и деформациям. Можно скручивать и изгибать до пятнадцати раз.
  • Материал проводника часто можно использовать в разных установках. К тому же существуют разные виды медных проводников, различные по структурам жил, техническим параметрам и изоляции.

Как можно понять из преимуществ, медная проводка отлично подойдёт для установки электрической проводки.

У данного проводника только один существенный минус: его стоимость. Тем не менее, поскольку его стоимость полностью оправдана и медную проводку не придётся часто ремонтировать и обслуживать, лучше всего выбирать именно этот кабель для установки.

Можно сэкономить, скомбинировав медные и алюминиевые проводники посредством специальных соединительных элементов, которые не позволят проводам из разных материалов соприкасаться напрямую.

Когда проводники из этих материалов касаются друг друга, провод из алюминия начинает окисляться, после чего перегревается. Это может сильно повлиять на контакт, вплоть до его сгорания.

Обычно в этом варианте медные провода используются для монтажа розеток, а алюминиевые для системы освещения. Иногда алюминиевые кабели используются для проведения провода от распределительных коробок к щитку.

Востребованные электрокабеля для дома

Когда специалист решает, какой кабель использовать для проводки в доме, он, прежде всего, ориентируется на существующие виды проводов. Важным критерием выбора является количество необходимых жил. Многие производители изготавливают кабели с 1-5 токопроводящими элементами. Такая продукция имеет разное назначение. Поэтому нужно рассмотреть основные распространенные типы проводов для электропроводки в помещениях частной жилой постройки.

Тип 1 – кабель ВВГ

Во время прокладки внутридомовой электропроводки, включая монтаж электрической сети с использованием распредкоробок, часто применяется кабель ВВГ. Именно по нему осуществляется передача тока. Он выдерживает напряжение максимум 1000 В. Этот проводник тока производители выпускают с жилами, число которых не превышает 5 штук.

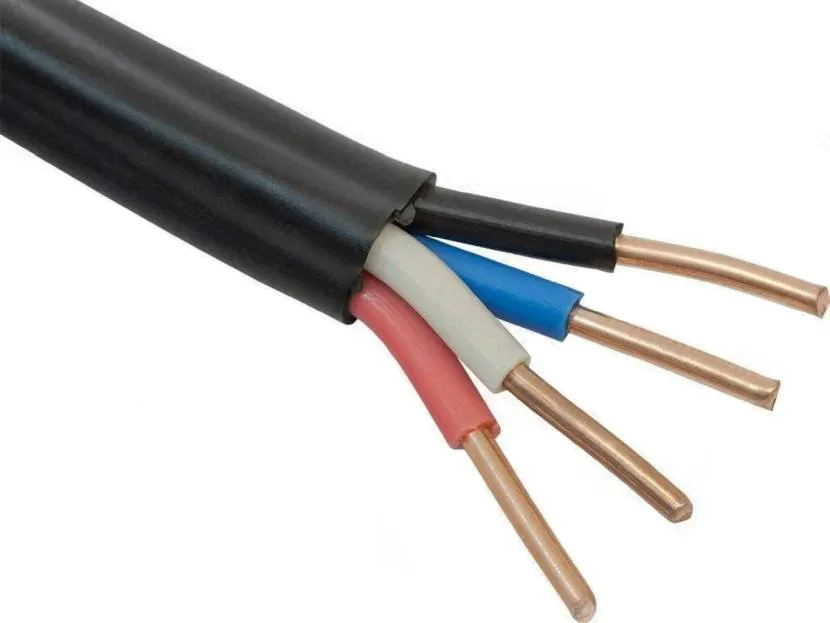

Четырехжильный электрокабель ВВГ Источник files.glotr.uz

У изделий ВВГ сечение может быть:

  • плоским;
  • круглым;
  • квадратным;
  • треугольным.

К преимуществам электрокабелей ВВГ относится большой диапазон температур, при которых используют эти изделия. Он у таких проводников тока составляет от -50 до +50 ℃. Электропровода этого типа выдерживает большие разрывные нагрузки

Они также славятся возможностью использования в среде, важность которой составляет 98%

Электрокабель ВВГ может обозначаться следующим образом:

  • НГ – изоляционная оболочка, не поддерживающая процесс горения;
  • З – наличие резинового материала или поливинилхлоридных жгутов между внешней защитой и изолированными токопроводящими жилами;
  • П – провод плоской формы.


Трехжильный электрокабель ВВГ с пустым пространством между внешней оболочкой и изоляционным материалом каждой токопроводящей жилы Источник kemerovo.tdsevcable.ru При создании домашних электрических линий часто применяют провод, маркируемый ВВГнг-LS. Такая продукция соответствует всем критериям безопасности и реализуется по доступной цене. Ее изоляция содержит минимум галогенов. Поэтому провод медленнее горит и тлеет. Это предоставляет возможность меньше вдохнуть опасных доз отравляющих веществ при пожаре. Кроме того, люди смогут дольше эвакуироваться.

Провода

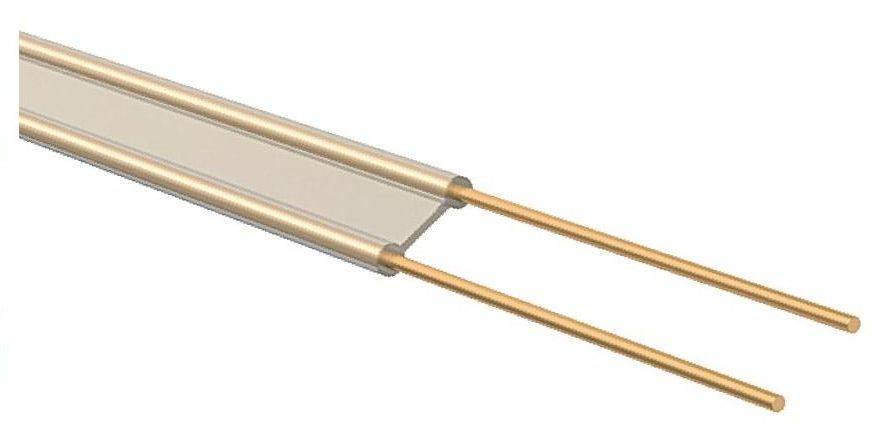

Провод ПБПП (ПУНП)

Плоский провод, здесь только медные однопроволочные жилы. Применяется для прокладки различных осветительных систем и для монтажа розеток и выключателей. Из него можно сделать и ответвление провода.

Провод ПБПП (ПУНП)

  • Покрытие – ПВХ;
  • 2-3 жилы;
  • Сечение от 1.5 до 6 мм;
  • Напряжение номинальное 250 Вольт;
  • Чистота 50 Герц;
  • Температура работы: -15 до +50.

Провод ПБППг (ПУГНП)

Классификация кабелей и проводов данной модели отличается от предыдущего варианта только тем, что здесь все жилы многопроволочные. Остальные характеристики полностью совпадают.

Провод ПБППг (ПУГНП)

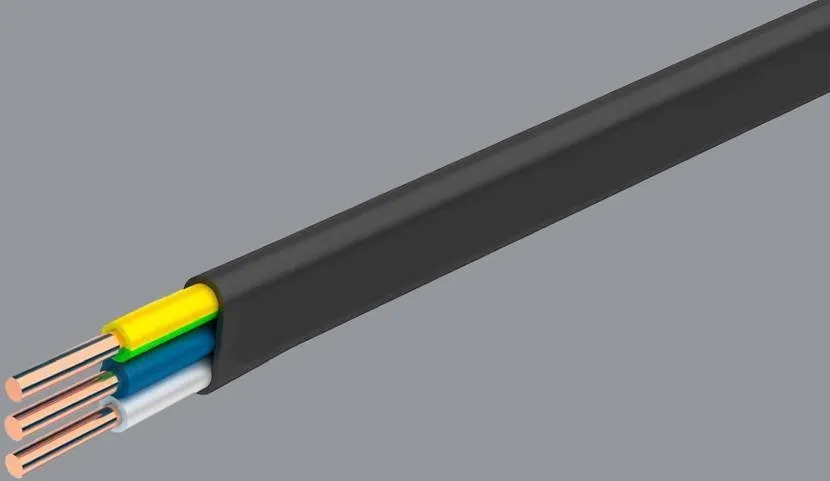

Првод ППВ

Данный провод медный. Применяется при прокладке силовых линий и стационарных систем освещения. Провод не боится агрессивных веществ и не подвергается горению.

Провод ППВ

  • Сечение: 0.75-6 мм;
  • Количество жил: от двух до трех;
  • Номинальное напряжение – 450 Вольт;
  • Частота: 400 Герц;
  • Температура работы: от -50 до +70 градусов;
  • Влагостойкий.

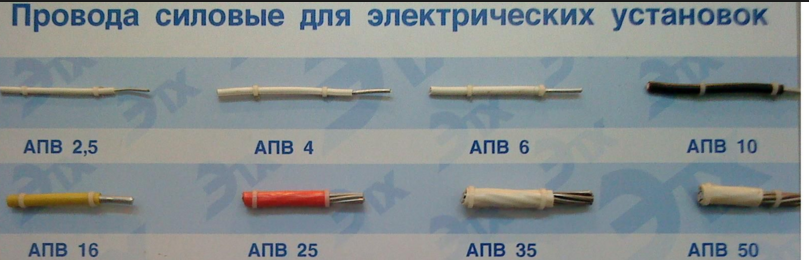

Провод АПВ

Применяет практически во всех известных сферах монтажа силовых и осветительных систем. Прокладывается только в пустотах, трубах или других подобных приспособлениях.

Провод АПВ

  • Изоляция ПВП;
  • Сечение: 2.5 – 16 мм;
  • Алюминиевый одножильный провод;
  • Температура: -50 + 70;
  • Влагостойкий.

Провод ПВ1 и ПВ3

Такие типы электрических проводов и кабелей очень схожи друг с другом, единственная разница – это материал жилы, может быть алюминий и медь. Применятся только для установки различных осветительных и силовых систем.

Провод ПВ1 и ПВ3

  • Защита ПВП;
  • Материал – медь или алюминий;
  • Радиус изгиба – 6 метров;
  • Сечение начинается с 0.75.

Провод ПВС

Классификация кабелей и проводов данного типа считается самой популярной. Ведь данный кабель применяется для подключения различного электроустройств, розеток, выключателей, по мощности практически нет никаких ограничений.

Провод ПВС

  • Медный провод;
  • Сечение: от 0.75 до 16 мм;
  • Количество жил: от 2 до 5;
  • Рабочее напряжение – 380 Вольт;
  • Температура от -40 до +40;
  • Частота: 50 Герц.

Провод ШВВП

Данный вид проводов используется для присоединения бытовой техники, и осветительных приборов, которые имеют небольшое напряжение.

Провод ШВВП

  • Защита ПВХ;
  • Жил: от двух до трех;
  • Сечение: от 0.5 до 0.75 мм;
  • Рабочее напряжение: 380 Вольт;
  • Частота: 50 Герц.

Виды силовых медных кабелей

Существуют различные виды медных кабелей, применяемых для подведения электричества к дому. В последнее время наиболее часто применяется кабель ВВГ и его модификации. Далее представлены различные виды силовых кабелей и их краткие характеристики.

ВВГ — силовой кабель с медной жилой, изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, не имеющий внешней защиты, не горюч. Используется для передачи и распределения электрического тока с рабочим напряжением 660 — 1000 В и частотой 50 Гц.

Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Изоляция ТПЖ маркирована различными цветами — голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Упаковывается в бухты чаще всего по 100 и 200 м.

Количество жил варьируется от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В бытовых условиях применяют кабель с сечением жилы 1,5 — 6 мм2, при строительстве частного дома — до 16 мм2. Жилы могут быть как одно-, так и многопроволочными.

ВВГ используется при широком диапазоне температур: от — 50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Стоек к агрессивным химическим веществам, достаточно прочен на разрыв и изгиб. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба, в случае с плоским кабелем или проводом в расчет берется ширина плоскости. Так, для поворота ВВГ на 90 °C, радиус его изгиба должен быть не меньше 10 диаметров сечения кабеля.

Разновидности ВВГ:

  • АВВГ (вместо медной жилы используется алюминиевая);
  • ВВГнг (кембрик с повышенной негорючестью);
  • ВВГп (плоское сечение кабеля);
  • ВВГз (пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью).

NYM (буквенного обозначения на русском языке нет) — медный силовой кабель с изоляцией ТПЖ ПВХ и внешней оболочкой из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, который придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Количество жил — от двух до пяти, сечение жилы — от 1,5 до 16 мм2. Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Может применяться для прокладки на открытом воздухе. Обладает высокой влагостойкостью и термостойкостью. Диапазон рабочих температур — от —40 до +70 °C. При этом кабель плохо переносит воздействие солнечного света, поэтому его необходимо укрывать. Радиус изгиба — 4 диаметра сечения кабеля. По сравнению с ВВГ любого вида кабель NYM более стоек и удобен в работе. Однако он существенно дороже ВВГ и бывает только круглого сечения, поэтому его неудобно закладывать в штукатурку или бетон.

КГ — кабель гибкий. Данный проводник подходит для переменного напряжения до 660 В и частоты до 400 Гц или постоянного напряжения 1000В.

Жилы медные, гибкие или повышенной гибкости, количеством от одной до шести.

Изоляция ТПЖ и внешняя оболочка выполнены из резины. Диапазон рабочих температур — от —60 до +50 °C. Данный кабель применяется в основном для подсоединения различных переносных устройств, например сварочных аппаратов, генераторов, тепловых пушек и т. д. Есть разновидность КГнг с негорючей изоляцией.

ВББШв — бронированный силовой кабель с медными одно проволочными или многопроволочными жилами. Количество жил может быть от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В качестве материала для изоляции ТПЖ, внешней оболочки и заполнения пространства между изоляцией и кембриком используется ПВХ. Кабель бронируется двумя лентами, которые наматываются одна поверх другой таким образом, чтобы верхняя перекрывала зазоры между витками нижней. Поверх брони на кабель надевается защитный шланг из ПВХ, в модификации ВББШвнг используется ПВХ пониженной горючести.

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Диапазон рабочих температур — от —50 до +50 °C. Влагоустойчив: при температуре +35 °С выдерживает влажность 98 %. Радиус изгиба составляет не менее 10 диаметров сечения кабеля. ВББШв прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Применяется при проведении электроэнергии для стационарных установок, а также для подземного подведения электричества к отдельно стоящим объектам.

Модификации кабеля ВББШв:

  • АВББШв — кабель с алюминиевой жилой;
  • ВББШвнг — негорючий кабель;
  • ВББШвнг-LS — негорючий кабель с низким дымовыделением и газовыделением при повышенных температурах.

Какие провода не подходят?

Осуществлять электропроводку в квартире не кабелем, а проводом, пусть даже и многожильным или с двойной изоляцией — идея не самая хорошая. Они легко воспламеняются при продолжительном использовании. Провода не отвечают предъявляемым ПУЭ требованиям для жилых зданий. Поэтому если есть выбор и возможность, то на вопрос, какой провод использовать для проводки, нужно отвечать, что применяется кабель.

Провод ПВС

Из него производят удлинители, подключают к домашней проводке бытовые электроприборы. Работа производится до 380 В, количество проводников — 2, сечение многопроволочной жилы 0.75-10 мм². Применяется медный проводник, обернутый в виниловые материалы.

Проводка низкокачественная. Стоимость невысокая, но она перекрывается повышенной ценой работы:

  • соединительные концы необходимо залужать и паять;
  • имеет повышенную опасность возникновения пожаров из-за многопроволочной жилы;
  • не предполагает их наличия в 1 устройстве.

Провода и шнуры ШВВП, ПВВП

Жилы медные одно- и многопроволочные. Подключают бытовые электроприборы. Отсутствует негорючая изоляция. Срок службы — непродолжительный. Не используют для стационарной проводки.

Провод ПУНП

Из-за ненадежности этот провод запрещен в электропроводке с 2007 года. Был разрешен в СССР. Сегодня из-за использования высокомощного оборудования он не способен выдерживать повышенные нагрузки. Имеет слабую изоляцию.

Какая проводка лучше — сравнение медной и алюминиевой электропроводки

Какой кабель лучше одножильный или многожильный?

В чём отличие кабеля от провода и что выбрать

Провод ПВС и его технические характеристики

Технические характеристики и область применения силового кабеля ВВГ

Что такое силовой электрический кабель и из чего он состоит?

Когда нужно заменять кабели?

Замена электрических сетей может быть полной или частичной. Выполняется в следующих случаях:

  1. Большой срок эксплуатации проводки. Если вы въехали в новую квартиру, то желательно через примерно 20 лет провести капитальный ремонт. За этот период установленные инженерные коммуникации приходят в негодность и могут представлять опасность для здоровья человека.
  2. Ремонт или изменение планировки. Технологии идут вперед и современная бытовая техника очень мощная, поэтому к проводке предъявляются повышенные требования. Не рекомендуется подключать новые приборы к старой электрической сети, так как их характеристики могут не совпадать. Если вы планируете приобрести новую варочную панель, посудомоечную машину, современный холодильник и пр., то стоит обновить проводку в квартире или хотя бы в местах, где предполагается установка техники.

Независимо от причин, работу по замене проводки всегда нужно организовывать с разработки схемы разводки электрики и выбора материалов для дальнейшей работы.

Как правильно соединять медные провода

Самый простой способ — скрутка, для чего понадобятся пассатижи и изолента. Аккуратно скрученные медные жилы способны служить десятки лет. Но, перед тем как их скручивать, требуется зачистить оголенные участки той жилы, по которой идет ток. Для повышения надежности скрутки ее припаивают стандартным оловянно-свинцовым припоем и канифолью.


Способы соединения

Если скручиваются однородные материалы, удобно использовать соединительный изолирующий зажим (в виде колпачка).


СИЗ

Еще один распространенный способ соединения — при помощи клеммной колодки. В ее корпусе находятся контактные линзы с резьбой. В гильзу вставляется провод, винты его зажимают.


Клеммная колодка

Чтобы ускорить монтажные работы, можно воспользоваться пружинными клеммами фирмы WAGO. В их основе плоскопружинные зажимы. Они легко соединяют как медные, так и алюминиевые кабеля, причем в любой комбинации и без дополнительных инструментов.


Клеммы WAGO 221

Сложность прямого соединения меди с алюминием в возникновении электрокоррозионных процессов. Если окружающая среда сухая, то с проводкой ничего не случится. Но как только влажность увеличится, в месте соединения образуется гальванический элемент. В результате металл портится, разрывается сеть (может случиться короткое замыкание или возгорание изоляции). При помощи контактных приспособлений можно добиться непрямого соединения меди с алюминием. Это резьбовая фиксация или использование клеммников.

Обратите внимание! Можно сделать и скрутку, опрессовку, но тогда придется облудить медный провод припоем. Сегодня производители выпускают множество разнообразных кабелей, различающихся типоразмером, конструкцией

Бывают огнестойкие, не распространяющие горение изделия (с приставкой «нг»). Чтобы построить надежную электрическую линию, необходимо изучить параметры конкретного здания и предъявляемые требования. Медь — более податливый в работе материал в отличие от алюминия, популярность которого постепенно падает

Сегодня производители выпускают множество разнообразных кабелей, различающихся типоразмером, конструкцией. Бывают огнестойкие, не распространяющие горение изделия (с приставкой «нг»). Чтобы построить надежную электрическую линию, необходимо изучить параметры конкретного здания и предъявляемые требования. Медь — более податливый в работе материал в отличие от алюминия, популярность которого постепенно падает.

Марки кабелей

По своему назначению кабели бывают силовые, контрольные, радиочастотные и для управления. Рассмотрим ходовые марки:

ВВГ — относится к силовым устройствам с числом жил от 1 до 5 шт. Буквенный шифр можно перевести как винил-винил-голый. Выдерживает влажность до 98%, температуру -50/+50 град. Используется как токопроводник для сетей с параметрами 660-1000 В и 50 Гц. Наружная оболочка черная или серая, изоляция цветная (белая, желтая и синяя). Имеет негорючую разновидность — ВВГнг, плоскую — ВВГп и др.

  • Ретро проводка в деревянном доме: расчет параметров, проектирование, монтаж и подбор винтажных элементов. 165 фото стильных идей

  • Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

  • Виды электрических кабелей и проводов: устройство, назначение, маркировка и характеристики основных видов кабелей используемых в домах и квартирах (150 фото)

NYM — медное изделие с изоляционной прослойкой в виде негорючего поливинилхлорида. Пространство между изоляцией заполнено мелованной резиной, благодаря чему достигается высокая прочность и термостойкость. Число жил — 1-5 шт, сечение 1,5-16 кв. мм.

КГ — аббревиатура означает кабель гибкий. Применяется в условиях постоянного (660 В) или переменного (1000 В) напряжения для питания переносного оборудования, сварочных аппаратов.

Популярные марки кабельной продукции

В удобной и наглядной табличной форме приведены наиболее известные и востребованные марки моно- и мультижильных проводов, а также короткое описание способов прокладки и сфер применения.

Однопроволочный проводник Многопроволочный проводник
Марка Места монтажа Марка Места монтажа
ВВГ

NYM

АВВГ

ПуВ

Кирпич и бетон в штробе, в т.ч. в жилых помещениях и на промобъектах. Механическое воздействие не приветствуется ПВС

ШВВП

ПуГВ

Трубы и провод-каналы с многочисленными изгибами. Для временного энергопитания энергоустановок, в т.ч. в помещениях офисного и промназначения
АВБбШв

АСБ

СКл

Бронированные марки, которые применяют при прокладке электролиний в земле и траншеях, тоннелях, коллекторах и шахтах, заводских помещениях с агрессивной средой МГШВ

ВВП

ПВС

Подключение нестационарных приборов, мобильных промустройств, домашней техники, бытовых и промышленных удлинителей, переносных светильников
НЛФ Контактная сеть электро-транспорта (локомотивы, электрички, трамваи, троллейбусы ПГВА

КРПТ

ПТЛ200

ПуГВ

Автомобильная электро-проводка, аудиоприборы и системы
ПНСВ

АПВ

Особые марки нагревательных кабелей для прокладки в бетоне в холода для быстрого застывания раствора UTP

FTP

Информационные марки типа «витая пара»

Марки проводов

Маркировка проводов содержит указания о материальном исполнении. Если в обозначении отсутствует буква «А», то изделие произведено из меди. Самыми популярными марками считаются:

  • Схема электропроводки в гараже — особенности проектирования и монтажа своими руками. 120 фото примеров разводки и видео инструкция по замене проводки в гараже

  • Какой провод использовать для заземления: расчет параметров, маркировка и назначение различных типов проводов (видео инструкция + 150 фото)

  • Силовой кабель марки АСБ — характеристики, классификация и рейтинг лучших производителей. 115 фото и видео инструкция по выбору

ППВ — это плоский провод с изоляционным слоем из ПВХ-пластиката. Число жил может быть от 2 до 3 шт, сечение при этом составляет 0,75-6 кв.мм. Работает от переменного или постоянного напряжения 450 В и 1000 В соответственно. Температурные условия эксплуатации от -50 град до +70 град. Нашел применение при установке систем освещения и силовых линий.

ПВС — термостойкий, износоустойчивый многожильный проводник с цветной ПВХ-изоляцией. Сечение колеблется от 0,75 кв.мм до 16 кв.мм. Параметры сети — напряжение 380 В, частота 50 Гц. Применяется при установке розеток, производстве удлинителей.

Устройство одножильного теплого пола

Основной элемент одножильного теплого пола — кабель с определённым диаметром. Материалом изготовления жилы является нихром, оцинковка, латунь либо другой металл. При подаче электроэнергии благодаря сопротивлению жила прогревается.

Для максимальной безопасности при эксплуатации системы её оборачивают двумя или четырьмя слоями изоляторов:

  • термостойкий слой, материалом для которого служит поливинилхлорид, фторопласт, силиконовая резина, либо сшитый полиэтилен;
  • оболочка из фольгированного алюминия и медной сетки, которые защищают от электромагнитного излучения;
  • внешний слой из пластика, защищающий от механических повреждений;
  • медное заземление, которое подключают к подающему кабелю.

Если всё выполнено правильно, то нагревательная жила прогреется не больше, чем на 80 градусов. Изолятор выдерживает от 100 градусов. У разных производителей своя система изоляции, поэтому при покупке можно отдельно поинтересоваться, из какого материала она выполнена и во сколько слоёв.

Соединение

Качество соединения медных проводов напрямую влияет на электроконтакт. Существует несколько способов соединения:

Скрутка. Самый легкий вариант, предполагающий снятие изоляции и скручивание голых жил. После чего изделие заново изолируют с помощью ПВХ-ленты или специальных колпачков. Разнородные сплавы скручивать нельзя.

  • Способы прокладки кабелей в траншеях: пошаговая инструкция по прокладке и монтажу силовых кабелей в земляных траншеях (140 фото)

  • Виды кабельных каналов и кабельных коробов: типы, размеры и материал изготовления. 120 фото и видео монтажа кабель канала

  • Как правильно сделать скрутку проводов? Как сделать надежное и безопасное соединение своими руками (155 фото)

Пайка. Работа занимает больше времени, чем скрутка. Но процесс гарантирует надежное соединение. Чтобы спаять медные провода, необходим припой и канифоль.

Клеммные колодки. Это изолирующая пластинка, на которой расположены контакты. Идеальный вариант для сборки разнородных материалов. Исходя из варианта фиксации проводников, бывают с затягивающим винтом или прижимными пластинками.

Пружинные клеммы. Быстрый и эффективный вариант. Достаточно содрать изоляцию, оголив жилу, и вставить клемму с пружинным зажимом.

Конструкция медного провода и кабеля


Конструкция провода ПВ3

На первый взгляд эти изделия не отличаются друг от друга. Но специалист по электротехнике без труда определит вид изделия. Обычно наименование указано в спецификации. ТУ и ГОСТ содержит различную характеристику, касающуюся кабеля и провода. Их разделяют по толщине оболочки, изоляции и количеству жил.

Провод состоит из одной или нескольких проволок, скрученных между собой, в легкой трубчатой изоляции или без нее. Кабель, в отличие от провода, имеет внешнюю оболочку. Включает в себя один или несколько изолированных проводников. Может использоваться под водой, в земле и других сложных условиях.


Конструкция бронированного силового кабеля

Любой проводник включает в себя следующие элементы:

  • токопроводящие жилы;
  • изоляцию с диэлектрическими свойствами;
  • экран для защиты жилы от электромагнитных помех;
  • внешнюю оболочку;
  • защитные элементы при эксплуатации в тяжелых условиях.

Телефонные кабели и провода

Телефонные провода делятся на 2 основных вида. Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй вид применяется для разводки в отдельно взятых квартире или доме.

ТППэп: 1 — жила; 2 — полиэтиленовая изоляция; 3 — сердечник; 4 — скрепляющая обмотка; 5 — поясная изоляция; 6 — экран

ТППэп — основной вид кабеля для прокладки линий телефонной связи, рассчитанной на большое количество абонентов. Кабель состоит из двойки проводов, свитых в пары. ТПЖ из мягкой медной проволоки, сечением 0,4 или 0,5 мм², покрыта полиэтиленовой изоляцией. В некоторых видах кабеля пары объединены в группы по 5 или 10 пар. Внешняя оболочка также полиэтиленовая или виниловая. Буквы «э» и «п» в названии обозначают пленочный экран.

Встречаются разновидности кабеля, бронированного лентами, или заполненного, в котором пространство между оболочкой и жилами занимает гидрофобный уплотнитель. Словом, это кабель для проведения телефонной связи в многоквартирный дом, предназначен он для прокладки практически во всех условиях: под землей, в кабельных каналах или воздушным путем. Для проведения телефонной линии к отдельному абоненту и разводки внутри помещения используются телефонные провода следующих видов.

Телефонный провод ТРВ

ТРВ — одно- или двупарный телефонный распределительный провод. Это плоский провод с разделенным основанием, жила медная, однопроволочная, сечением 0,4 или 0,5 мм². Количество жил — 2 или 4. Изоляция из ПВХ. Предназначен для проведения телефонных линий внутри помещений. Эксплуатируется при температуре от –10 до +40 °C. Влажность не должна превышать 80 % при температуре +30 °C.

Провод ТРП

ТРП — по характеристикам совпадает с ТРВ. Единственное отличие — это изоляция, у ТРП она сделана из полиэтилена. По сравнению с ТРВ провод более устойчив к воздействию внешней среды и его можно прокладывать снаружи зданий.

Провод ШТЛП

ШТЛП — телефонный плоский шнур с медными многопроволочными жилами. Изоляция жил из полиэтилена. Изолированные ТПЖ покрыты оболочкой из ПВХ. Количество жил — 2 или 4, сечение — от 0,08 до 0,12 мм². Используется для проведения линий внутри помещений и в телефонных аппаратах. Провод повышенной гибкости.

Провод ПРППМ

ПРППМ — плоский провод с разделяющим основанием и медными однопроволочными жилами с изоляцией и оболочкой из полиэтилена. Существует модификация ПРПВМ, оболочка которого изготовлена из ПВХ. Количество жил — 2, сечение жилы — 0,9 или 1,2 мм². Применяется при прокладке телефонной линии вне помещения, на воздушных опорах, в земле и по стенам зданий. Стоек к температурному воздействию, условия эксплуатации — от –60 до +60 °C.

Таблицы с разными показателями

Обращение к таблице сечения провода по мощности и току становится самым разумным решением данного вопроса. К тому же, существуют таблицы мощностей кабелей по сечению как для медных, так и для алюминиевых образцов.

Выбор медных жил в ммСечение медного провода по мощности
Напряжение 220ВНапряжение 380В
Ток в АмперахМощность в киловаттахТок в АмперахМощность в киловаттах
1.5194.11610.5
2.5275.92516.5
4388.33019.8
64610.14026.4
107015.45033
168018.77549.5
2511525.39059.4
3513529.711575.9
5017538.514595.7
7021547.3180118.8
9526557.2220145.2
12030066260171.6
Выбор сечения. ммАлюминиевые образцы
Напряжение 220ВНапряжение 380В
Ток. АМощность. кВТТок. АМощность кВТ
2.5224.41912.5
4286.12315.1
6367.93019.8
1050113925.7
166013.25536.3
258518.77046.2
35100228556.1
5013529.711072.6
7016536.314092.4
9520044170112.2
12023050.6200132

Эти таблицы мощности кабеля поможет произвести соотношение и произвести выбор сечения кабеля по мощности.

Особенности многопроволочных проводов

Главное, чем отличается многожильный провод от одножильного, — более высокая гибкость. Это делает его более предпочтительным для целого ряда случаев. Он лучше подходит для прокладки в кабельных каналах. Также его рекомендуется использовать в тех случаях, когда проводку приходится прокладывать по достаточно сложному маршруту с большим количеством изгибов и поворотов. Только гибкий многожильный провод можно использовать для запитывания передвижных приборов или электроустановок, а также для создания временных точек подключения к электросети, например, на время выполнения ремонта в квартире.

Гибкость многожильного провода может давать существенные преимущества при проведении монтажа. Например, если необходимо выполнять коммутацию в стесненных условиях, то использование однопроволочного проводника может доставить массу сложностей. Кроме того, при сильном изгибе он может надломиться. При этом в течение определенного времени возможно сохранение подачи тока по такому проводнику. Прекратиться электроснабжение может уже после заделки штроб и выполнения чистовой отделки. Поэтому его восстановление потребует повышенных затрат. В случае использования многожильного провода таких проблем не возникнет.

Разновидности продукции


Бронированный медный кабель

К ассортименту современной кабельной промышленности относятся провода, кабели с металлическими токопроводящими жилами, шнуры, ленты и другие изделия. Основные виды электрической проводки – сетевая, через которую передается информация, и силовая для передачи тока. В зависимости от назначения существуют следующие разновидности проводных изделий:

  • собственно, провода;
  • силовые кабели;
  • изделия для телефонных линий;
  • компьютерные;
  • провода специального назначения.

Для их систематизации есть определенная маркировка. Поставляются изделия в виде отрезков различной длины, которые намотаны на катушку или свернуты в бухту.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
