Особенности водоснабжения из колодца
Безнапорные , располагающиеся над первым водоупорным горизонтом, являются источником питания, поставляющим жидкость в стандартный колодец. Оптимальной глубиной колодезной шахты считается 6-10 м. От загрязненной грунтовой влаги, образованной дождевыми и талыми водами, защита выполняется стенами шурфа.
При скважинном водоснабжении в качестве надежного барьера используется металлическая труба. Поэтому для водоносных пластов, размещенных ниже 10 м от поверхности, преимущество перед обустройством колодца отдается скважине.
Жидкость подземных источников насыщена механическими примесями, во взвешенном состоянии свободно циркулирующими по потоку. Подобное положение отрицательно сказывается на качестве мероприятий по обслуживанию системы водоснабжения загородного коттеджа и приводит к преждевременному износу функциональных деталей используемого оборудования.
Особенности водоснабжения.
При скважинном методе вода подвергается первой ступени очистки на галунной сетке, расположенной на перфорированном участке трубопровода перед входом в систему. Глубинная помпа в колодце перекачивает неочищенную жидкость.
Механическое фильтрующее устройство является конструктивным элементом насосного агрегата и требует периодического освобождения от накопившихся отложений твердых частиц.
Основным недостатком считается недостаточная эффективность метода водоснабжения загородного дома из собственного колодца.

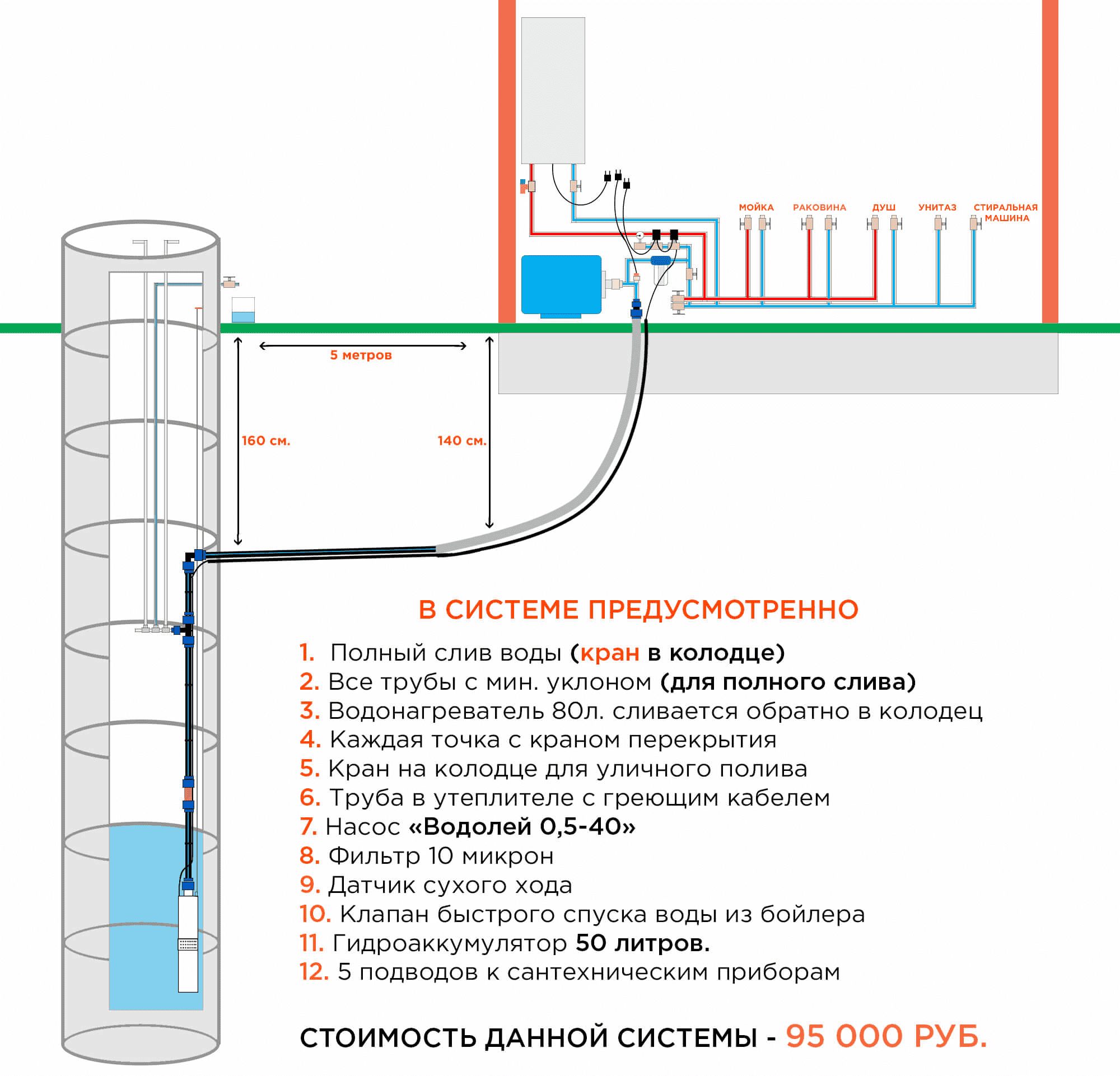

Как провести воду в дом из колодца: организация водоснабжения
Вода выводится из колодца при помощи выводной трубы. При этом можно использовать ввод в колодец ПНД трубы.Чтобы протянуть трубу к зданию, необходимо сделать подземный трубопровод. Под определенным углом к постройке выкапывается траншея.
Чтобы определить глубину траншеи нужно учитывать такие параметры:
- время применения воды. Если водопроводная система будет использоваться зимой, то углубление должно быть не менее метра;
- уровень промерзания грунта. Это знание актуально, если планируется использовать водоснабжение в течение всего года.
Углубление засыпается после того, как установится насос, проложится электрический кабель и сливной канал.
В таблице представлены основные этапы организации водопровода от источника воды в дом.
| Фото | Процесс |
 | В колодце опускается насос для откачки воды. |
 | От колодца к дому прокапывается траншея. |
 | Греющий кабель обматывает скотчем. |
 | В колодец вводится труба и она же прокладывается в траншею. |
 | В колодец монтируется насосное оборудование. |
 | В дом заводится труба. |
 | Сразу делается выход для канализации. Также выкапывается траншея и укладывается труба с утеплителем. |
 | Разводка системы водоснабжения внутри дома. |
 | Устанавливаются трубы для горячей и холодной воды. |
Вариант 1 — Установка накопительного бака
Есть некоторые правила, которые следует соблюдать при установке системы с накопительным баком:
- накопительный бак следует устанавливать как можно выше. Для этого подойдет чердак или верхний этаж. Бак обязательно нужно утеплить, если чердак неотапливаемый;
- систему нужно дополнить насосом. Этот прибор подключается вручную, а также его работу можно автоматизировать;
- обязательно продумайте монтаж трубки, которая будет защищать бак от переполненности.
Подключение насосной станции к накопительному баку
Данная система удобна тем, что в доме создается значительный запас воды, которой можно воспользоваться, если, например, отключили электропитание. К минусам системы относится небольшое давление в водопроводе.
Вариант 2 — Установка насосной станции
Можно выбрать и систему с насосной станцией, которая также имеет множество преимуществ. Это такое устройство, объединяющее гидроаккумулятор, реле для управления конструкцией и насос.
При этом оборудование запускается, когда количество воды в баке становится минимальным. При наполнении емкости реле отключает агрегат.
Насосную станцию можно собрать своими силами или приобрести готовый вариант. Конструкция комплектуется поверхностными и погружными насосами
При выборе подходящего оборудования необходимо обратить внимание на производительность и мощность модели, а также на объем бака
Если планируете использовать систему постоянно, то лучше выбрать автоматизированное устройство. При применении станции только в летнее время подойдет вариант с ручным механизмом управления.
На схеме представлены основные элементы подключения насосной станции
Система водоснабжения из скважины
Работы по укладке труб и рытью траншей ничем не отличаются. Если вы планируете устанавливать насос и трубы непосредственно над скважиной, обустройте над ней кессон либо приямок. Таким образом, вы обеспечите защиту от промерзания.
Монтаж кессона
Эта работа выполняется соблюдением некоторых правил и технологии:
Пример пластикового кессона для скважины
- Обкопайте трубу скважины на 2,5 м в высоту. Ширина должна быть больше диаметра кессона в два раза;
- После этого уплотните дно ямы и залейте его слоем бетона толщиной 20 см.
- Затем установите кессон.
- Обрежьте трубу, оставив над уровнем дна кессона 50 см.
- На этом уровне создайте отверстие в кессоне, через которое в дальнейшем будут прокладываться трубы.
- Подключите насосную станцию, забетонируйте кессон снаружи (толщина слоя – 30-40 см), засыпьте его цементно-песчаной смесью, оставшиеся 50 см – грунтом.
Делаем подключение насосной станции к скважине
Выносной насос можно установить прямо в кессоне. При близком расположении скважины монтаж насосной станции можно произвести в доме.
Схема подключения насоса к скважине
Итак:
- Подводящую трубу следует провести в кессон или приямок и установить ее в трубе скважины. Здесь также должен иметься краник, предназначенный для слива системы вниз.
- Установите в кессоне насос, подключите его к трубе скважины, затем подключите к насосу трубу, которая подведена к дому.
Остальное оборудование, такое как фильтры, реле управления и гидроаккумулятор, установите в хозпостройке или доме.
Делаем внутренний водопровод на даче
Элементы для проведения внутреннего водопровода на даче
Итак:
- Проведите трубу 32 мм к коллектору холодного водоснабжения.
- Установите в нем шаровые краны, после чего подключите трубы 25 мм. Именно они будут обеспечивать поступление воды к потребителям или их группам.
- Для внутренней разводки подходят гофрированные нержавеющие трубы, металлопластиковые, а также трубы, изготовленные из полипропилена и стали. Гофрированные изделия самые дорогие, но зато они легко устанавливаются. Если учитывать качество и цену, наиболее оптимальный вариант – полипропиленовые трубы. Их можно соединять электропаяльником и фитингами. Для работы с электропаяльником не требуется наличие определенных навыков. К тому же, этот инструмент можно взять в аренду.
Подведите трубу к водонагревателю, затем подключите, делать это нужно с на стороне коллектора, только с его обратной стороны. Из водонагревателя выходит труба с горячей водой, делаем ее подводку к коллектору, после этого делаем крана для отвода воды и шаровых кранов.
Как видно из вышесказанного, сложного особо ничего нет. Главное определиться правильно с источником и после этого правильно подобрать оборудование и вы с этим точно можете справится.
Как обеспечить напор воды в трубопроводе?
Для нормальной работы сантехники и бытовых приборов требуется поддержание определенного напора воды в трубопроводе. Для достижения заданного уровня давления в водопроводе на чердаке размещают водонапорный бак или гидроаккумулятор. В колодце монтируют водозаборник с сеткой для фильтрации и обратный клапан. Список основного оборудования может дополнить накопительный водонагреватель, обеспечивающий наличие горячей воды в достаточном объеме. Воду подают в водопроводную систему посредством насоса, рассчитанного на автоматическое отключение при снижении давления и включение при восстановлении рабочих параметров.
Расчет объема водонапорного бака предусматривает суточный расход воды на каждого человека, постоянно проживающего в помещении, равный 50 л. Учитывается необходимость в запасе воды для тушения пожара. Гидроаккумулятор подбирают с учетом суточного расхода воды на каждый кран по 20 л.
Устройства для подачи холодной и горячей воды компактно размещают в подвале или подсобке. Перед всеми типами оборудования, применяемого для подключения водопроводной системы, подключают запорные краны. Это способствует отключению приборов от системы для проведения ремонтных работ или их замены без снижения уровня водоснабжения помещения.
Вариант разводки водоснабжения
Составляя схему водоснабжения дома, необходимо выбрать, каким способом будет осуществлена разводка труб. Всего существует три варианта:
- тройниковый способ;
- коллекторный способ;
- комбинированный способ.
Тройниковый способ разводки трубопровода в частном доме
Данный вариант прокладки труб подойдёт для тех домов, где не планируется размещение большого количества потребителей воды. А также отсутствует возможность скрыть трубы в стенах и полах.
Такой способ разводки предусматривает наличие магистральной трубы по всему дому (одна идёт на горячую воду, другая – на холодную). Когда в каком-то месте необходимо установить потребитель воды, в магистральном трубопроводе делается врезка и устанавливается тройник.
Особенности тройниковой разводки:
- Данный способ предусматривает минимальное количество труб в доме. Даже если их не удастся спрятать, они не испортят внешний вид. Это может стать решающим в случае, когда дом построен много лет назад, а у владельца нет желания перестраивать его или делать капитальный ремонт.
- Дёшево. Минимум труб – минимум затрат на материалы и на прокладку.
- Невозможность полноценно использовать при большом количестве потребителей воды. Если построена достаточно длинная магистраль, то до последней точки потребителя (если до этого уже есть точки забора воды) может не хватить напора.
Тройниковый или последовательный способ разводки зачастую применяется в небольших домах и на дачах.
Параллельная разводка труб в доме
Когда в доме насчитывается несколько санузлов, в которых установлены душевые кабины, ванны, унитазы и биде, имеется кухня со стиральной и посудомоечной машиной, то возможности сделать последовательную разводку нет, на помощь приходит коллекторный способ обустройства водоснабжения.
Этот тип разводки также называют лучевым, он предполагает наличие в системе коллектора. Их нужно два: один для холодной воды, второй – для горячей. От коллектора на каждого потребителя отходит отдельная труба.
Характерные особенности параллельной разводки:
- Для каждой раковины и ванны идет по две трубы (горячая и холодная вода), а также по одной на унитазы и бытовую технику. Если не получиться скрыть все эти изделия, то может значительно пострадать дизайн интерьера. Такой вариант разводки целесообразно делать либо на этапе строительства, либо во время капитального ремонта.
- Большие финансовые затраты. Большое количество труб, необходимость прятать их, штробить стены – всё это требует денежных вложений.
- Трудозатратный вариант. Монтаж такой системы водоснабжения намного дольше и сложнее, нежели тройниковый.
- Хорошее давление. Включение одного потребителя никак не влияет на напор в другом. Поэтому можно одновременно пользоваться любыми сантехническими приборами и бытовой техникой.
- Возможна замена смесителя, не перекрывая воду во всём доме.
- Требуется пространство под коллекторы. В принципе для большого дома (а именно для таких и целесообразно делать лучевую разводку) не составит проблем выделить место под техническое помещение.
- Неудобно сливать воду на период холодов. Для этого понадобиться насос, подключенный к коллекторам.
Параллельную разводку уместно делать в больших домах и коттеджах.
Монтажная схема данной разводки:
При центральном водоснабжении счётчики воды обязательны, если источник воды колодец/скважина – они не нужны.
Комбинированная разводка
Из названия можно понять, что данный тип разводки предусматривает одновременное использования предыдущих двух методов. В этом случае несколько потребителей подключаются по тройниковому способу, а потом подсоединяются к коллектору.
Таким образом, в доме получиться несколько линий последовательной разводки. Благодаря такому подходу можно значительно сэкономить, даже имея много потребителей воды. Особенно это касается тех домов, где существует необходимость прокладки труб с одного конца в другой.
Скрытый и открытый монтаж
Трубы можно проложить двумя способами: открытым и скрытым. Последний предполагает обустройство разводки в полах и стенах. Как вариант – трубы прячутся в короб из гипсокартона. Чаще всего такой монтаж применяется при коллекторной разводке, которая предполагает большое количество труб, а вот последовательную обычно оставляют открытой.
При использовании смешанной разводки частично трубы можно оставить открытыми, а другую часть труб – спрятать.
Материалы и комплектующие для монтажа
Стальные магистрали центрального водопровода, подающие в наши жилища грязную и ржавую воду, навсегда ушли в прошлое. Для устройства водоснабжения частного дома из колодца или скважины используйте современные полиэтиленовые трубы ПНД марки PE-100 с толщиной стенки 3 мм, которые легко проложить и завести в дом своими руками. В подавляющем большинстве случаев для наружной разводки хватает диаметра 32 мм.
Для подведения воды по первой схеме (с погружением насосного агрегата) из скважины вам потребуется:
- оголовок или скважинный адаптер;
- подвесной трос диаметром 3 мм;
- сам насос, оборудованный обратным клапаном;
- гидроаккумулятор емкостью 25—100 л;
- реле давления типа РДМ-5 и «сухого» хода;
- фильтр грубой очистки и грязевик;
- манометр;
- шаровые краны, фитинги;
- электрический кабель и автоматические выключатели номиналом 16 А.
Если вам больше подходит схема с насосной станцией, то отдельно покупать реле и гидроаккумулятор не нужно, поскольку они входят в комплект установки. Как правильно рассчитать минимальный объем аккумулирующего бака и мощность насоса, смотрите на видео:
Особенности водозабора
Главное требование, предъявляемое к колодцу, который будет источником воды – его стены должны быть надёжно укреплены, чтобы в будущем не произошло обвалов.
Материал стен может быть самым разнообразным, например:
- каменная кладка;
- бетонные кольца;
- деревянный сруб;
- шифер;
- металлические листы.
Преимущества такого метода водоснабжения в том, что:
- Всё делается самостоятельно.
- Не нужны согласования и документация.
- Небольшие затраты (нужно приобрести насос и трубы).
- Долговечность: работа системы будет зависеть от того, сколько проработает насос.
- Универсальность: если отключат свет, или поломается насос для водоснабжения частного дома из колодца, воду по-прежнему можно брать из колодца.
Если грунтовые воды подходят близко к поверхности земли, вода может содержать много примесей. Такую воду можно использовать для стирки, полива огорода и т.д., однако, установив дополнительно систему фильтрации, можно сделать такую воду пригодной для питья.
Также нужно помнить, что колодец каждый год нуждается в чистке. Это обязательное условие, ведь от него зависит качество воды и здоровье жильцов дома.

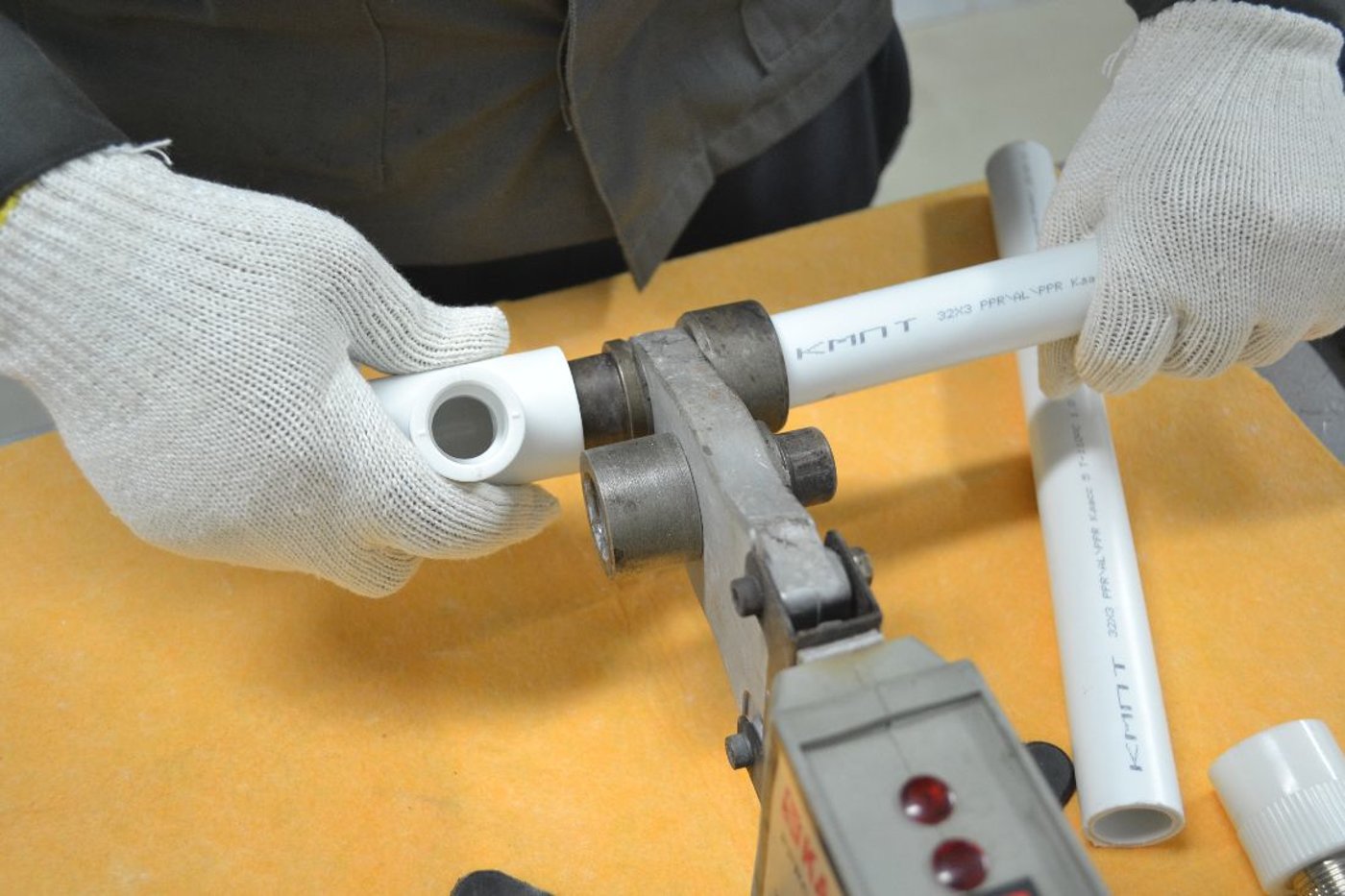

Правила пайки пластиковых труб
Для сварки полимерных секций потребуется паяльник для ПВХ–труб. Оборудование размягчает концы, которые после соединения и отвердевания образуют сплошной герметичный контур. Метод доступен для самостоятельной работы, если придерживаться следующих правил:
Соединение проводят в чистом помещении, чтобы пыль и другие загрязнители случайно не попали на участок стыка и не ухудшили качество шва.
В процессе работы следят, чтобы в зону расплава не попала влага. До начала плавления трубы протирают насухо.
Нагревание ведут до размягчения полимера. Слишком долгий контакт с паяльником приводит не пережогу пластика.
Расплавленные участки сразу же соединяют, удерживая в неизменном положении до отвердевания. Если отпустить элементы слишком рано, место стыка может деформироваться.
Наплывы удаляют после полного остывания, чтобы не нарушить герметичность.
Правильно выполненная пайка обеспечивает продолжительную работу конура без аварий и ремонта.
Пошаговое руководство по монтажу
Самостоятельное строительство водопровода требует подготовки.
Составление плана действий
В плане учитывают:
- глубину промерзания почвы;
- на каком расстоянии от поверхности грунтовые воды;
- рельеф;
- подземные коммуникации;
- постройки на участке и его границы;
- точки потребления (дом, баня, летний душ, полив и др.).
Рисуют план местности и профильное изображение водопровода, чтобы учитывать его уклон. Трубы укладывают на 20 см ниже глубины промерзания почвы. Намечают, где и какие фитинги понадобятся. По плану подсчитывают количество каждого вида, составляют список. Считают общую длину труб, покупают с запасом 10%.
Подготовка необходимых инструментов
Чтобы смонтировать капитальный водопровод, понадобятся инструменты, в том числе специальные. Можно купить набор сантехника или по отдельности:
- ножницы для резки пластиковых труб;
- ключ газовый и разводной;
- пистолет для герметика;
- нож, наждачную бумагу;
- рулетку, карандаш.
Если , понадобится сварочный аппарат для них. Для земляных работ готовят лопату и лом. Если планируется самостоятельный монтаж электрической части, запасаются изолентой, отвертками, тестером, плоскогубцами.
Устройство водопровода
Сначала копают траншею необходимой глубины. Дальнейшие действия совершаются в такой последовательности:
- Устанавливают насос. Поверхностный – рядом с колодцем в кессоне, приямке или теплом помещении. Погружной опускают в скважину.
- Трубу водопровода подключают к насосу и укладывают в траншею. При недостаточном заглублении утепляют или прокладывают греющий кабель. Укладывают электрокабель питания.
- Второй конец подключают к штуцеру с 5 отводами. На его свободные выходы монтируют бак, реле давления, манометр.
- Перед вводом трубы в дом устанавливают запорный кран, чтобы была возможность перекрывать воду при необходимости.
- Проводят испытание системы, убеждаются, что нет протечек. Засыпают траншею.
- Монтируют внутреннюю разводку, подключают сантехнические приборы
На входе водопровода в дом устанавливают фильтр, минимум – грубой очистки. При плохом качестве полученной воды может понадобиться более тонкая очистка.
Выбор устройства для подогрева воды
Горячую воду для ванной, мытья посуды получают из проточных нагревателей или накопительных (бойлеров). По скорости, производительности, удобству использования первенство за газовыми колонками. Смысл покупать есть, если дом подключен к природному газу. Пользоваться баллонным для нагрева воды нерационально. Колонку подключают только специалисты газовой службы.
Проточный электронагреватель можно установить самому, но по скорости нагрева он уступает газовой колонке. Еще медленнее нагревает воду бойлер, работающий от электричества. Но если пользоваться им постоянно, не отключать, а выставить терморегулятор на нужную температуру, в доме всегда будет горячая вода. Стоит бойлер недорого, установить может каждый. Вместимость разная, подбирают в зависимости от потребностей семьи.
Разобраться с тонкостями прокладки водопровода на даче поможет видео.
Монтаж системы подвода воды из колодца
При монтаже системы водоснабжения в частный дом из колодца соблюдаются нескольких последовательных этапов:
Постановка задач будущему колодцу
Для организации прокачки воды на весенне-осенний период на даче можно использовать и простой шланг с насосом. В этом случае и материалы для колодца не потребуется подбирать долго. В случае же, если колодец должен прослужить долгие годы и использоваться как летом, так и зимой, необходимо серьезно обдумать все нюансы.
Прежде чем монтировать кольца, необходимо:
- Провести герметизацию швов;
- Наружная конструкция утепляется и окапывается дренажем;
- Провести донный фильтр.
Герметизация колодца снаружи обеспечивается с помощью бетонной смеси. Изнутри же необходимо утеплять стеклом в жидком виде.
В целях предупреждения смещения колец колодца в морозную погоду зимнего периода верхнюю частью грунта необходимо обкопать на уровне 2 м и покрыть водонепроницаемой пленкой.
Прокладка труб
Сейчас активно используются полипропиленовые или полиэтиленовые трубы. Они признаны износостойкими и прочными. Трубы рекомендуется устанавливать на песчаную подушку. Затем необходимо их протестировать путем подачи воды из колодца в дома под давлением и без него. Если все в норме, необходимо засыпать трубы сверху сперва песком, а затем грунтом.
Обеспечение внутренней разводки
Существует последовательный и коллекторный способ подвода внутренних труб водоснабжения из колодца в дом. В первом случае при задействовании 2-3 точек одновременно напор воды ослабевает. Поэтому такой способ подойдет только в том случае, если в последующем понадобиться использование незначительного объема воды. В противном случае – проще сразу использовать отдельную подводку для каждой точки по принципу коллекторного способа.
Водопровод для сезонной эксплуатации
Если колодезное водоснабжение нужно только на летний период, то монтируют сезонный водопровод. Его организация проще и дешевле, чем круглогодичного.
Особенности летнего водопровода:
- Для консервации на зиму осенью из него сливают воду.
- Его можно сделать разборным.
- Трубы кладут на поверхности или на глубине до 1 м, утепление не нужно.
- Поверхностный насос или станцию можно ставить на улице. Это дает экономию пространства в домике, избавляет от шума.
- Трубу от колодца можно проводить сквозь стену.
- Можно использовать дешевые резиновые или силиконовые шланги. Их соединяют специальными переходниками — пластиковыми или из оцинкованной стали.
Сезонный водопровод.
Достоинства зимнего внешнего водопровода
Зимняя схема подводки внешней магистрали к дому из колодца целесообразна не только для частных построек с постоянным проживанием. При наличии утепленного кессона или размещении насосного оборудования поверхностного типа в подполе допускается в холодное время оставлять жидкость в наружной части системы, сливая воду из внутреннего трубопровода. К преимуществам зимней схемы относится облегченный запуск помповой станции после обогрева помещений в частном доме.
Глубинный насос предпочтительнее всасывающего благодаря отсутствию затруднений при включении. Рабочее состояние наружного участка магистрали, поставляющей влагу в жилое здание, и предотвращение необходимости размораживания свидетельствует в пользу подобного способа разводки.
Водоснабжение в холода требует утепления верхней зоны колодца и входящий патрубок, установленный в сборном или монолитном фундаменте. Для экономии рекомендуется вместо создания мелкозаглубленного водопровода, нуждающегося в обогреве кабелем, заводить трубы в здание в траншее, вырытой ниже границы промерзания. Подобный вариант применим для домов с постоянным проживанием.
Отличия между летним и зимним водопроводом – внутри
Внутреннюю разводку монтируют с уклоном не более 0,5 см на 1 м протяженности. При выборе летней магистрали, систему сооружают по последовательной схеме. Она менее требовательна к показателям рабочего давления. Консервацию производят без применения приборов для принудительного слива. Зимний водопровод сооружают по последовательной или параллельной схеме с использованием коллекторных гребенок, подразумевая использование мощного насоса. Для повышения эффекта используют каскад из двух насосов. Один монтируют в колодце, второй в накопительной емкости.
Считается неразумным применение зимней схемы водопровода, если планируется простаивание загородной собственности в морозы. Обустройство солидных усадеб проводится с зимней наружной магистралью и летней стационарной водопроводной линией в качестве резерва.
