Коробка для автоматических выключателей: особенности монтажа

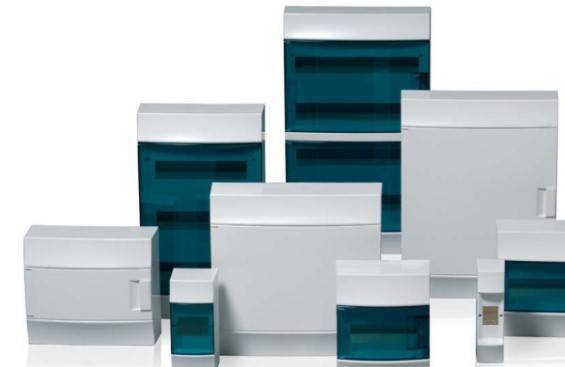

Боксы для автоматических выключателей

Устанавливая автоматические выключатели в доме или квартире, каждый человек сталкивается с вопросом: как их закрепить? В действительности сложного ничего нет, ведь можно купить коробы для автоматических выключателей, и решить множество проблем. Потому в этой статье мы решили рассказать, как выбрать бокс для автоматов и дадим несколько отличных рекомендаций, которые помогут сделать все без ошибок.

Коробы для автоматических выключателей

Какие боксы существуют

В первую очередь вы должны для себя четко определиться, сколько автоматов будет установлено в квартире. Как правило, в старых хрущевках их устанавливают два. Но, если выполняется профессиональный монтаж электрической проводки, их количество всегда увеличивается. Соответственно старайтесь брать коробы с хорошим запасом, чтобы в любой момент можно было подсоединить еще несколько автоматических выключателей.

По способу размещения выделяются два вида:

• встраиваемые;
• наружные;

Встраиваемые коробы всегда отлично смотрятся, но использовать их во многих ситуациях невозможно, так как нужно делать большое отверстие в стене.

Среди основных разновидностей бокса для автоматических выключателей выделяется огромное количество вариантов. Мы выделим несколько основных функций и особенностей, на которые стоит смотреть во время выбора:

1. Стальные коробы, которые создают дополнительную защиту.
2. На конструкции может встречаться замок, благодаря которому можно ограничить доступ автоматам, которые там находятся.
3. Степень защиты IP 40 предусмотрена для многих изделий. Но, эти значения могут быть изменены в зависимости от надобности.
4. Пластиковые боксы являются самыми распространенными. На это есть несколько причин: они имеют красивый внешний вид, доступная стоимость, по функциональности нет вопросов.
5. Помните о том, что в некоторых коробках заранее устанавливают ДИН-рейку, если ее нет, придется докупать самостоятельно. Мы рекомендуем покупать вместе с ней, так как это существенно упрощает процесс монтажа.

На что нужно обращать внимание

Какие бывают боксы

Любая конструкция должна отвечать следующим параметрам:

• монтаж автоматов должен проходить комфортно;
• изделие не должно распространять горение;
• должны быть предусмотрены отверстия для проводов;
• в наличии должна быть рейка для установки;
• автоматы не должны друг другу мешать после монтажа.

Какие купить

На нашем рынке сейчас можно купить коробы отечественных и европейских производителей. Мы рекомендуем выбирать именно отечественных производителей, ведь они обеспечивают высокое качество выпускаемой продукции, да и есть реальные сертификаты. А вот покупая наши коробы, вы можете столкнуться со следующими проблемами:

1. Корпус развалится во время монтажа.
2. Часто экономят на материалах.
3. Конструкция не продумана. Из-за этого монтаж нескольких выключателей станет настоящим мучением для вас.
4. Качество оставляет желать лучшего.

Составляющие распределительного устройства

Как правило, для распределительных электрощитков для напряжения 220 В и эксплуатации их в дачных домах небольшой площади используются следующие элементы:

Электросчетчик
УЗО (Устройство защитного отключения)
Нулевая шина
Заземляющая шина
Автоматы:

1. Вводной – 30-60 А

Автоматы для группы розеток, рассчитанных под сильноточные электроприборы – 25 А
Автоматы для группы розеток, рассчитанных под слаботочные бытовые устройства и приборы средней мощности – 16 А
Автоматы для осветительных приборов – 10 А.

Как видно из этого списка, перед расчетом количества модулей распределительного щита следует выяснить, сколько групп энергопотребителей находится на объекте, и какова суммарная потребляемая мощность для каждой группы.

Пломбировка вводного автоматического выключателя пластиковыми заглушками

Некоторые потребители, зная требования заказчиков, сразу выпускают автоматические выключатели с пластиковыми заглушками контактных клемм. Это значительно упрощает процесс пломбировки, нет необходимости отдельного отсека или пластикового бокса.

Пример пломбировки автомата с пластиковыми заглушками

Процесс установки очевидно прост:

• поставил автомат,
• подключил провода;
• Закрыл заглушками отверстия клемм и опломбировал.

Каждый производитель автоматов для конструкции своих моделей делает соответствующие пластиковые заглушки.

В комплекте к автомату ВА47-29 от IEK заглушки крепятся на пластиковой шине как листья на ветке

При необходимости установки они легко отламываются и устанавливаются в соответствующие прорези над отверстиями клемм выключателя.

Пример установки пластиковой заглушки автоматический выключатель ВА47-29 от IEK

После установки заглушки отверстие для зажимного болта клемм оказывается надежно закрытым, открутить винт для подсоединения проводов, не удалив заглушку невозможно.

Характерной ошибкой при пломбировании таким методом считается, когда считают что пластиковой заглушки достаточно для исключения несанкционированного подключения. Поврежденную заглушку при удалении можно заменить на другую, номерного знака эти модели не имеют.

Для надежности установленные заглушки в модульном блоке автоматов соединяются петлей из лески или проволоки и пломбируют любой пломбой подходящей конструкции данного вида.

Щиток электрический под счетчик и автоматы — выбор места установки

Начнём с самой простой части — где разместить распределительный щит в квартире? Удобнее всего расположить его возле входной двери в прихожей. В этом случае не придётся далеко тянуть питающий кабель с площадки. Самый оптимальный вариант по высоте — на уровне глаз взрослого человека. И показания счётчика удобно снимать, и отключить автоматы при необходимости.

Для сторонников запихать всё под потолок, «для пущей безопасности, как мол раньше счётчики вешали», скажем следующее. Старые электросчётчики с предохранителями-пробками монтировались просто на стену без ящиков, потому и вешались под потолок.

Современный электрощит имеет прочный корпус и запирается на замок, так что дети туда не влезут, если вы не бросите ключ на видном месте.

При выборе места монтажа щитка в частном доме или коттедже, нужно учитывать где и как заведён или будет заводиться кабель от ВЛ или подземной питающей линии. Данные по наружным сетям можно взять у местного энергосбыта.

Купить готовый или собрать электрощиток своими руками

Как поётся в старой песенке «до чего дошёл прогресс», что можно купить готовый щиток с полной начинкой или собрать готовый. Если ваш электрик предлагает такую конструкцию «фирменной» сборки, то не пугайтесь. Щиты собирают предприятия и электромонтажные фирмы, в том числе и под заказ или для типовых проектов квартирной проводки.

Основной момент, который нужно уточнить — работал ли с готовыми щитами ваш мастер раньше или это первый опыт. Если он установил десяток-другой таких сборок и знает их особенности, то смело соглашайтесь. Но если вы «подопытный кролик» для первого эксперимента — отказывайтесь. Пусть лучше собирает сам, ручками, по старинке.

Выбор оборудования для КЩ

Подбирая электроаппараты и кабель, необходимо руководствоваться двумя критериями:

1. Технические параметры.
2. Надежность производителя.

Если для определения технических параметров достаточно провести несколько несложных расчетов, то в выборе производителя не все так однозначно. На рынке появилось много недорогой контрафактной продукции. Помимо этого часто встречаются откровенные подделки известных брендов. Поэтому рекомендуем проверять наличие у электроаппаратов соответствующих сертификаты. Особенно это касается приборов учета. Любая компания-поставщик электроэнергии откажется подключать несертифицированный счетчик, а также прибор не прошедший поверку.

Многотарифный счетчик Меркурий 203.2Т

Правила сборки распределительных коробок и установки автоматов

На площадке у большинства людей стоят старые добрые пробки. Одноразовые. Жила сгорает, приходится делать жучки – тонкий провод напаивается на обе стороны предохранителя. Характеристики прибора меняются, мощность срабатывания становится неопределенной. Справочники технических данных для тока выдают рабочее значение, которое проводка тянет в течение долгого времени. К примеру, к проводу ПВС 3х0,75 соответствуют сведения:

Схема монтажа

1. Номинальный ток 16А. Встречаются данные – параметр трехжильных кабелей составляет 14А.
2. Мощность 2300 Вт. Возникает первая задача. Ток в 16А помножить на напряжение в 230В, получается 3700 Вт, 14 А – выходит 3220. Откуда, спрашивается, берется цифра 2,3 кВт?
3. Пиковый ток составляет 4,5 кА. Из характеристик, оценив количество жилок в ветви, найдем полезные сведения. К примеру, как долго выдержит медный волос в случае нештатной ситуации. Допустим, жгут сплетён из 15 жил. Каждая выдерживает 4,5 кА / 15 = 300А. Это много. Даже в современных новостройках редко ставят автоматы выше 63А. Понятно, при использовании даже одной жилы проводка сгорит раньше, нежели выбьет пробку.
4. Часто встречаются фантастические сведения, называющие диапазон подавляемых помех и длину кабеля.

Итог: самостоятельно найти достоверные сведения сложно. Лучше пользоваться официальными стандартами. Причем в ГОСТ сложно найти рабочий ток, не говоря уже о максимальном. Присутствуют сведения: для сечения 0,75 квадратных миллиметра рабочее значение составляет 6А. Значение регламентировано по факту (см. таблицу 9а ГОСТ 7399). Если брать типичные автоматы защиты на 50А, им соответствует медная проводка с сечением жилы 0,75 квадратных миллиметра.

Заметили – цифры отличаются от приведенных выше. Государство не подразумевает возможности восстановления населением сгоревших пробок. Нужно покупать в магазине. Автомат защиты хорош тем, что многоразовый. Специальный прибор гарантированно отключит напряжение в экстренном случае. Те, кто считает, что 50А – значение срабатывания, ошибаются. Это рабочее значение. Нештатна ситуация с многократным превышением. И факт объясняет необходимость деления квартиры на ветви.

Автоматические счётчики

Допустим, рекомендуется верхнее освещение класть жилой 1,5 квадратных миллиметра по меди, для духовок и электрических плит – 4. Понятно, порог выгорания изоляции различается. Единственный автомат на входе в квартиру не может одинаково защитить все. Получается, прибор лишь убережет дом от пожара (да и то не факт). Схема подключения автоматов в щитке выглядит следующим образом:

• Подъездной щиток больше нужен для электриков, копаться в нем самостоятельно и что-то менять не имеем права. Проводка относится к общему имуществу, обслуживаемому управляющей компанией. На площадке стоят автоматы, способные вырубить электричество в квартире. В реальности на квартиру приходятся две пробки.
• Внутри квартиры ставится электрощиток. Часто габариты не позволяют встроить оборудование в стену, приходится изыскивать место. К примеру, разместить в районе потолка.

Блок-контакты

Блок-контакты производства ETI серий 2159311(NO+NC), 2159032(NO) и 2159312(NC) применяются для дистанционной сигнализации состояния прибора. Дополнительно к АВ серии ETIMAT 10 (80…125 А) можно добавить дополнительный блок-контакт 2159121 (NO+NC).

Для серий ETIMAT P10 и ETIMAT P10 DC применяетcя дополнительный сигнальный контакт PS/SS ETIMAT P10/11 768900101 с 1NC и 1NC/NO. Данный аксессуар может работать как блок контактов – сигнализировать положение контактов, или как сигнальный контакт – сигнализировать аварийное отключение. Выбор происходит вручную. Для этого надо повернуть винт на корпусе с соответствующей маркировкой. На контролируемом АВ имеется специальное отверстие для отключающего штока. Блок контактов соединяется с выключателем с помощью двух скоб и иглы в ручке дополнительного контакта. Срабатывание происходит с помощью иглы или другого отключающего элемента.

Блок-контакты от EATON cерии Z характеризуются несколькими вариантами монтажа (ZP – монтаж при помощи защелок, Z – монтаж при помощи винтов), изменением функций контактов, наличием самоочищающихся контактов (ZP-NHK), возможностью установки двух контактных блоков на один автомат (ZP-IHK – 1NO, 1NC, ZP-WHK – 1 переключающийся контакт).

Особенности установки автоматических выключателей

В данной статье, статье мы подробно рассмотрим тему как подключить автоматический выключать. Имея под рукой инструкцию с детальной фото сессией и подробными комментариями это дело будет под силу любому желающему и вопрос как подключить автоматический выключательбудет обязательно решен.

Основной функцией автоматического выключателя является защита электрической цепи квартиры или дома от короткого замыкания. Так же он выполняет функцию ограничения тока. Например возьмем трехжильный провод сечение 2,5 мм, его длительно допустимый ток равен 25 Ампер (смотрим по таблице 1.3.4 “Сечение проводов по длительно допустимому току”), это тот ток, который провод может выдерживать длительное время. Все что выше 25 Ампер будет оказывать на него губительное воздействие, он будет чрезмерно нагреваться, от чего со временем произойдет разрушение изоляции и в следствии этого произойдет короткое замыкание. Что бы этого не произошло ток ограничивают, для защиты этого провода необходим автомат номиналом 25 Ампер. Устанавливается автоматически выключатель, как правило, в силовом щитке, в который приходят подходящие провода питающие дом и отходящие, это те провода которые расходятся по различным направлениям (комнатам, этажам) на свет и розетки.

Существуют автоматические выключатели различных конструктивных исполнений:

• однополюсные, применяется в сети 220 вольт, подключается только один фазный провод;
• двухполюсные, применяется в сети 220 вольт, подключаются два провода, ноль и фаза;
• трехполюсные, применяется в сети 380 вольт, подключается три фазных провода;
• четырехполюсные, применяются в сети 380 вольт, подключается три фазных провода и один нулевой.

В качестве примера мы рассмотрим стандартную электрическую бытовую цепь напряжением 220 вольт. Для таких цепей могут применяться как однополюсные, так и двухполюсные автоматические выключатели. Оптимально использовать двухполюсный автоматический выключатель, потому что:

• контактные зажимы автоматического выключателя имеют самый оптимальный винтовой прижим, провод хорошо фиксируется по всей площади контакта (большинство нулевых контактов стандартного исполнения имеют очень плохие прижимные характеристики, оставляет желать лучшего и качество их исполнения, если фаза будет фиксирована хорошо, а ноль плохо хорошего из этого точно ничего не выйдет);
• в него подключаются сразу два провода фаза и ноль, при необходимости разрываем цепь полностью (это будет существенным плюсом при возникновении например перенапряжения, так как при его появлении на нуле оказывается фаза, отключив автомат спасем технику);
• провода легко подключить и по необходимости отключить (нужно всего лишь открутит четыре винта и все);
• простота монтажа автомата (устанавливается одним щелчком на дин рейку);
• при необходимости автоматический выключатель можно легко поменять на УЗО или Диф автомат (способ подключения и длинна проводов все одно и тот же).

Пример электрощита в собранном виде

В качестве примера электрощита в сборе можно рассмотреть типичную разводку для квартиры. На входе в бокс установлен вводной диф автомат QF на 30 А. С него белый (фазный) и синий (нулевой) провода поступают на однофазный счетчик электроэнергии Меркурий 201. Оба устройства зафиксированы с помощью DIN-рейки. Синий (N) проводник со счетчика поступает на нулевую шину. А белый провод (L) на линейку групповых автоматов QF1-QF4. Впоследствии с этих автоматов будут запитаны отдельные потребители в квартире.

Щит дополнен собственной розеткой, остающейся под напряжением, даже если вся квартира обесточена. Она пригодится, например, во время ремонтных работ.

Собранный электрощит для дачи

Основные характеристики автоматических выключателей

К основным характеристикам, на которые необходимо обращать внимание при выборе, можно отнести:

• Количество полюсов
• Рабочее напряжение
• Класс токоограничения
• Номинальный ток
• Отключающая способность (ток короткого замыкания)
• Время-токовая характеристика

Количество полюсов

Я думаю, с этим параметром все понятно. В случае однофазной цепи устанавливаются автомат однополюсной или двухполюсной. Для трехфазных цепей  применяют трех и четырехполюсные автоматы.

Единственное, что здесь можно отметить, что конструктивно двух и четырехполюсные автоматы могут быть выполнены  с защитой  всех полюсов, либо только фазных.

Рабочее напряжение

Следующий параметр — рабочее напряжение автомата. Этот параметр должен быть равным или больше номинального напряжения сети.

Класс токоограничения

Данный параметр указывает на время гашения дуги, или если говорить более развернуто,  время от момента начала размыкания силовых контактов автоматического выключателя до момента полного гашения электрической дуги в дугогасительной камере.

Современные выключатели  имеют третий класс, то есть дуга в них гасится за 3-5 миллисекунд.

Номинальный ток (In)

Этот параметр показывает значение допустимого тока автомата, при превышении которого он отключится и разомкнет цепь. Номинальный ток автомата выбирается в зависимости от сечения кабеля и мощности потребителей.

Например, нам надо подобрать автоматический выключатель для комнаты. Для начала определим общую суммарную мощность. Для этого необходимо суммировать мощность всех электроприборов, которые находятся в комнате. Предположим, общая мощность составляет 4000 Вт. Далее рассчитаем силу тока по формуле:

I = P/U

где Р — суммарная мощность всех электроприборов, Вт; U — напряжение сети.

В нашем случае, разделив 4000 на 220 получим 18,18 А. Зная величину тока, подбираем сечение провода. Для 18,18 А, выбираем сечение провода 2,5 кв.мм. Для данного сечения подбираем ближайшее значение номинального тока автомата и округляем в меньшую сторону. Значение номинального тока автомата будет составлять 16 А.

Отключающая способность

Данная характеристика показывает величину максимального тока, которую может выдержать автомат без последствий,  то есть подвижные контакты автомата не приварятся к неподвижным в следствии возникновения и гашения дуги при размыкании.

Чем выше будет отключающая способность автомата, тем больше вероятность, что он прослужит дольше, но при этом и цена будет выше, причем иногда значительно.

Необходимость использования автоматического выключателя, с тем или иным максимальным током  срабатывания,  зависит от места подключения их в цепи по отношению к источнику электроэнергии, протяженности трассы, качества поставляемой электроэнергии. Вообще, при выборе данной характеристики автомата, руководствуются расчетными токами короткого замыкания.

У нас, в жилых помещениях используются автоматы с током срабатывания 4,5 или 6 кА, хотя, насколько мне известно, в Европе запрещено использование автоматических выключателей с отключающей способностью менее 6 кА.

Время-токовые характеристики отключения

Этот параметр показывает, за какой промежуток времени автомат отключится при прохождении через него тока, превышающего номинальный ток.

Существует несколько типов время-токовых характеристик, в зависимости от назначения.

На практике распространение получили только три типа – B, C, D.

• Тип B (кратковременное увеличение тока в 3-5 раз от номинального) применяются для защиты потребителей с преимущественно активной нагрузкой (цепи освещения, обогреватели, печи). Применяются в основном в квартирах и жилых помещениях.
• Тип C (кратковременное увеличение тока в 5-10 раз от номинального) наиболее широко применяемые. Предназначены для защиты цепей установок с небольшими пусковыми токами — розетки, холодильники, кондиционеры, газоразрядные лампы.
• Тип D (кратковременное увеличение тока в 10-50 раз от номинального) применяются в основном для защиты электродвигателей с частым запуском и большим пусковым током. Используются чаще всего на промышленных производствах.

Остальные типы характеристик можно не рассматривать, так как применяются они очень редко и в продаже их найти проблематично.

В завершении статьи хотел бы сказать, что автоматический выключатель устройство хоть и простое, но очень важное,  поэтому выбор автоматического выключателя — дело ответственное, так как в случае возникновения аварийной ситуации правильно выбранный автоматический выключатель защищает не только имущество, электрооборудование, но и вас

Требования к установке

Все требования, связанные с установкой распределительных щитков, указаны в ПУЭ (Правилах устройства электроустановок), глава 7.1. Остановимся на главных из них.

Место для установки распределительного щита нужно выбирать вдали от отопительных котлов, газовых плит или баллонов, печей, легковоспламеняющихся предметов.

Помещение, где расположен электрощиток, должно хорошо вентилироваться, желательно, естественным способом.
Место установки распредщитка должно быть хорошо освещено естественным светом

Это немаловажно для обслуживания конструкции.
К щитку должен быть постоянный свободный доступ. Поэтому не допускается его установка в кладовых и прочих помещениях хозяйственного назначения.

Количество распредшкафов зависит от площади строения и количества лампочек, электророзеток и прочих электрических точек. Это количество влияет на схему и сложность разводки проводов по зданию. Для дачного дома площадью до 200 м2 достаточно одного щитка.

Как выглядит уличный электрощиток для дачи, сделанный своими руками, смотрите на фото:

Обзор популярных моделей

Выпуском щитов обычно занимаются те же производители, что разрабатывают электрические счетчики и автоматические выключатели. Поэтому если вы покупаете оборудование ABB, то и бокс лучше приобрести у этого производителя.

Ниже приведен обзор и сравнение некоторых моделей ящиков под автоматы и счетчики.

Производитель и модель	Цена	Краткое описание
IEK MKP12-N-08-40-20	400 Р	Пластиковый бокс на 1 ряд из 8 автоматов. Дверца полупрозрачная. Максимальное напряжение 400 В. Класс защиты от пыли и влаги IP 41.
IEK MKP42-N-04-30-12	110 Р	Компактный пластиковый навесной щит на 4 модуля. Монтируется на стену. Рассчитан на напряжение 400 В и ток до 63 А. Степень защиты IP 30.
ABB 1SLM004101A2202	1800 Р	Дорогой европейский производитель. Бокс пластиковый, встраиваемый в стену. Рассчитан на 8 автоматов. Дверца полупрозрачная. Класс защиты IP 41.
Schneider Electric Easy9	1700 Р	Полиэстеровый навесной бокс на 12 модулей. Корпус белый. Крышка прозрачная. Класс защиты от пыли и влаги IP 40.

Электрические боксы позволяют предотвратить попадание пыли в автоматы, УЗО и счетчики. Эксплуатация подобных устройств без защитного ящика считается недопустимой. Наличие бокса проверяется контролирующими электросети организациями.

При выборе ящика под электрощит необходимо уделить внимание материалу. Для сухого отапливаемого помещения подходят пластиковые боксы

В уличных условиях, подъездах и местах, где возможны механические повреждения, желательно использовать металлические модели.

Как собрать и установить электрический щиток

Начнем с того, что в любом строительном магазине в отделе электротовары можно приобрести готовый электрический щиток, в котором установлены автоматы и прибор контроля электроэнергии. Конечно, это удобно, но есть в этом деле одна проблема – автоматы и счетчик могут не подходить под потребляемую мощность электрической сети вашего дома. Поэтому совет – собрать щиток самостоятельно. Как это сделать?

В первую очередь надо уточнить у энергоснабжающей компании вашего района, какие марки электросчетчиков они берут в эксплуатацию. Почему? Последние – это несколько моделей, которые отличаются друг от друга классом точности и мощностью. Именно эти два показателя и надо согласовать. Кстати, если в магазине есть готовый щиток с таким счетчиком, то вам повезло. Если нет, тогда придется подбирать его под размеры прибора контроля.

Что еще понадобится для сборки?

• Медный провод длиною один метр и сечением 2,5 мм².
• Автоматические выключатели (их количество определяется количеством входных проводов, а мощность рассчитывается согласно мощности потребителей на каждом контуре).
• Крепежные изделия (саморезы и пластиковые дюбеля). Некоторые производители монтажные изделия поставляют в комплекте с щитком.

В первую очередь надо предварительно распределить все элементы электрического щита так, чтобы они не мешали друг другу, и чтобы не закрывали монтажные отверстия. Теперь все это закрепляется, после чего можно переходить к монтажу проводов.

Внимание! Имейте в виду, что монтаж проводов производится только вертикально или горизонтально. Никаких участков наискосок

Не будем расписывать, какая схема подключения используется в распределительном щитке. Вот один из вариантов на рисунке ниже, где все четко показано, так что ошибиться невозможно.

Единственный момент, на который необходимо обратить внимание, это нумерация или обозначение клемм электросчетчика, куда будут подключаться провода входные и выходные

Здесь важно не перепутать, какая клемма фазная, а какая нулевая. Поэтому стоит открыть инструкцию счетчика и разобраться в этом вопросе, потому что у каждой модели свои позиции

Поэтому стоит открыть инструкцию счетчика и разобраться в этом вопросе, потому что у каждой модели свои позиции.

Итак, приборы установлены и соединены проводами между собой. Остается только провести монтаж. Для этого прикладываете распределительную коробку к поверхности, на которую будет устанавливаться, и карандашом или любым другим острым инструментом (отверткой, например) делаете отметки под монтажные крепежи. Теперь в них сверлите отверстия диаметром 6 мм и глубиною 6 мм, куда загоняете дюбели. А уже через них проводите крепление щита.

Подключение

Если собрать и установить распределительный щиток можно без проблем, то подключать вы его своими руками не имеете права. Поэтому вам придется вызвать представителей энергоснабжающей организации, которые и проведут подключение, то есть, соединят счетчик контроля с вводным кабелем. Если представители сетевой компании это делать не умеют, то придется искать организацию, у которой есть лицензия и доступ к проведению данного вида работ.

Обратите внимание, что после подключения контролер должен провести пломбировку электросчетчика

И еще один момент. для того чтобы можно было бы без проблем проводит ремонт прибора контроля и его демонтаж, необходимо установить в сеть (перед ним) еще один автомат, который называется общим. Чаще всего он больших размеров и для установки в распределительный щиток не предназначен. Что делать в этом случае? Выход единственный – приобрести бокс под автомат и установить его рядом со щитком.

Демонтаж старой розетки

В новых установочных коробках (например, GUSI, синего цвета) проблем с надежным монтажом нет – достаточно притянуть розетку саморезами в специальные отверстия.

Сейчас все установочные коробки снабжены отверстиями под саморезы, саморезы обычно уже есть в комплекте. Главное – не забывать их использовать, а распорные лапки можно использовать как дополнительный крепеж или совсем выкинуть.

Подрозетник GUSI диаметром 68 мм. На фото показаны саморезы для монтажа розетки.

Итак, снимаем крышку старой розетки. Перед этим обязательно выключаем питание.

2 Розетка выпадает из стены. Демонтаж. Снимаем крышку.

2_1 Проверяем наличие фазы. Фаза в данном случае есть.

Аккуратно откручиваем провод с клемм. Лишний раз гнуть старый алюминий не рекомендуется.

3 Установочная коробка и провода старой розетки. Фазный провод (вверху слева) – с поврежденной изоляцией.

Видите установочную коробку (подрозетник)? Именно такие ставили раньше в советских домах. Были ещё более древние – из жестяных банок.

Можно теперь выдолбить старый подрозетник, поставить новый с отверстиями под саморезы, и надежно закрепить новую розетку. Но это просто только на словах. Вот какие подводные камни могут ожидать на этом “правильном” пути:

1. Выдалбливание подрозетника – работа грязная и пыльная, требует перфоратора или зубила с молотком.
2. Установка нового подрозетника – работа грязная и долгая, надо разводить алебастр или шпатлевку, ждать пока это всё достаточно прочно схватится, и только потом устанавливать новую розетку.
3. Поломка проводов. Это самое плохое, что может быть. Провод придется сращивать, место тщательно изолировать, до контакта потом на добраться…
4. Новые подрозетники более глубокие, чем старые, а межкомнатные стены в наших квартирах тонкие – и можно запросто пробыть дыру из зала в спальню или наоборот)

Гораздо проще и быстрее использовать старую коробку, как это сделать надежно – пишу дальше.

4 Новая розетка.

Турецкая Gunsan Visage, лучшая из бюджетных.

5 Новая розетка. Разбираем.Вид спереди.

6 Новая розетка. Разбираем. Вид сзади

Прикручиваем отверткой провода, стараясь минимально их гнуть.

7 Подлючаем провода к клеммам розетки

Аккуратно сворачиваем провода в коробке, и предварительно прикладываем розетку на её место. Убеждаемся, что ничего не мешает вставить розетку в стену.

8 Розетка почти установлена

9 Как правильно закрепить розетку в бетонной стене

Без электрического инструмента тут не обойтись. Дело в том, что если вкручивать саморез рукой, то он будет “гулять” из стороны в сторону, и надежного крепежа добиться будет трудно. К тому же работенка может оказаться не для слаборуких, и укрепить розетку в стене просто не получится…

10 Качественный монтаж розетки саморезами

Бокс КМПн 1/2 для 1-2-х автоматических выключателей наружной установки IP30 133х44х58 (ВхШхГ)

Доставка в любой город Украины в течении 2-3 рабочих дней;

Возможность предоплаты через ПриватБанк;

• Описание
• Характеристики
• Также покупают

Для установки в жилых и офисных помещениях часто требуются компактные электрические распределители. Боксы серии КМПн, которые отличает современный дизайн и обтекаемые формы, подойдут к любому интерьеру.

• Изготовлены из самозатухающих полимеров.
• Защита от хищений электроэнергии и от несанкционированного доступа к контактной группе — бокс можно опломбировать.
• Простой и быстрый монтаж.
• Подходят для установки автоматических выключателей шириной до 18 мм.
• Простое введение кабелей через выламываемые отверстия.
• Автоматические выключатели внутри бокса прочно крепятся на встроенную DIN-рейку.
• Возможность устанавливать несколько боксов в ряд.

• Вид установки: навесной
• Степень защиты: IP20
• Класс защиты: II
• Материал: высококачественный полистирол / АБС-пластик
• Цвет: белый RAL 9016
• Количество модулей: 2
• Номинальное напряжение, В: до 400
• Номинальная частота, Гц: 50
• Номинальный ток, А: 63

• номинальное напряжение – 400 В;
• вид установки – навесной;
• степень защиты – ІР30 (ІР20 без крышки);
• класс защиты – II;
• материал корпуса и дверцы – полистирол;
• цвет – RAL 9016;
• номинальный ток, А – 63;
• количество модулей – от 2 до 6;
• рабочая температура – от -20 до +80.

Каталог IEK «Корпуса и боксы для установки модульного оборудования»

Аналог: MKP42-N-02-30-20 — Бокс с крышкой

Виды электрических щитков

Различаются по целевому назначению, по способу монтажа, по материалу. В зависимости от целей применения подразделяются на:

1. Главный распределительный щит (ГРЩ). Служит для ввода и учета энергии в крупный объект (группу). Принимает энергию от питающих электролиний, трансформаторных станций или отдельных трансформаторов.
2. Вводное распредустройство (ВРУ). Может выполнять аналогичные функции ГРЩ, или служить для дальнейшей подачи питания на более мелкие объекты. В него дополнительно монтируются измерительные приборы, контролирующие параметры тока.
3. Аварийный ввод резерва. В этом электрическом щитке осуществляется автоматическое переключение на запасные источники питания при аварии. В качестве последних могут выступать аккумуляторные батареи, трансформаторные подстанции.
4. Электрощит этажный (ЩЭ). Устанавливается на этажных площадках зданий в специально отведенных местах. Несет в себе функции дальнейшего распределения энергии по этажу.
5. Щит квартирный (ЩК). Может устанавливаться как внутри квартирных помещений, так и на этаже. Этот электрический щиток отвечает за питание жилых площадей, учет потребления электроэнергии и защиту от негативного воздействия электротоком.
6. Щит освещения. Применяется как отдельное устройство для обеспечения функций включения-выключения осветительных приборов.
7. Щиты управления и автоматики. Щиток для электрических автоматов в основном применяется в электроустановках, на электростанциях, подстанциях. Часто функции управления и автоматики совмещают.

Навесной электрический щиток

Изготавливаются различной глубины (ширина боковой стенки). Они предназначены для установки на стену, специальное устройство или опору. Для изготовления неразборного корпуса применяется сталь листовая в 1 мм толщиной. Жесткость конструкции обеспечивает надежный монтаж оборудования. Щиток электрический квартирный может изготавливаться из пластика и иметь разборной корпус, состоящий из задней стенки (монтажного основания) и кожуха с крышкой. Они соединяются между собой специальными крепежами. При высоте шкафа до 800 мм щитки оснащаются одним замком, свыше – двумя.

Встраиваемый электрический щиток

Предназначен для монтажа вглубь стены. Состоит из:

• корпуса, изготовленного из стали 1 мм толщиной;
• стальной маски с навешенной на нее дверью.

В корпусе предусмотрены технологические отверстия для монтажа в стену. Окраску порошковой краской осуществляют в электростатическом поле. Для установки внутреннего оборудования используют монтажные панели или модульные системы. Электрический щиток в квартире такого типа обладает возможностью изменения дверного открывания. Общепринятая глубина встраивания в стену составляет 120 мм. Степень внутренней защиты IP31.

Напольный электрический щиток

Может служить в качестве главного щита для ввода и распределения электропитания. Сварной каркас из стали 2 мм толщиной обеспечивает конструкции жесткостью. Начинка состоит из съемных узлов и агрегатов, собранных линейно. Может иметь как одну, так и две двери. Запорное устройство может блокировать дверь в 4-х местах. На месте установки монтируется на специальный цоколь. Электрический щиток в частном доме, расположенный на открытом воздухе, предусматривает оснащение повышенной защитой от влияния внешней среды по типу IP55, 65.
