Принцип работы и порядок установки беспроводных светильников

Соединение проводов внутри распределительной коробки

​

Наиболее типовым сечением жилы провода освещения является 1,5 мм2, что составляет максимальную нагрузку в 4 кВт. Конечно вряд ли освещение в квартире достигнет такого показателя, ведь это будет равняется 40 лампочкам по 100 Вт, включенным одновременно, не стоит зарекаться, возможно вы включите много электропечек.

Ну если не хочется отдавать лишние деньги за кабель, можно рассчитать, какого именно сечения провод понадобится в каждом отдельном случае. Это просто. Допустим, есть зона освещения, которая состоит из 3 точечных светильников, каждый из которых с лампочкой на 60 Вт. К распределительной коробке подходит провод с сечением жилы 1,5 мм2. Для 180 Вт это многовато. Берем суммарную мощность светильников это как раз 180 Вт (60 + 60 + 60) — и делим ее на 220.

Если получилось число меньше 10, то от коробки к светильникам можно смело ставить провод с сечением ТПЖ 0,75 мм2. Когда меньше 15 — сечение ТПЖ 1 мм2, а если больше 17, тогда подойдет ТПЖ 1,5 или 2,5 мм2. В данном случае получилось 0,8 — меньше единицы. Если есть провод сечением 0,35 мм2, то подойдет и он. Разница в цене кабелей сечением 0,75 и 1,5 мм2 как минимум в 1,5 раза, не говоря уже о 0,35 мм2.

После того как определена толщина провода на различных участках осветительной сети, необходимо решить, какой именно провод нужен. Если в квартире нет заземления и оно не будет устанавливаться в дальнейшем, то трехжильный провод отпадает сам собой. Остается двухжильный с фазовым и нолевым проводниками. Большинство светильников не имеет контакта для заземляющего провода, так что расстраиваться не стоит. Трехжильный провод пригодится в случае, если в квартире есть заземление и будут устанавливаться люминесцентные светильники с электронным балластом.

Помните, что на освещение желательно ставить отдельные коробки. В этом случае будет меньше путаницы и это аккуратнее выглядит. Применять многожильный или одножильный провод — личное дело каждого. В отдельных случаях, например при прокладке освещения в тесном пространстве навесного гипсокартонного потолка, лучше использовать гибкий провод, такой как ПУГНП.

Преимущества и недостатки

Приборам дистанционного управления освещением присущи как преимущества, так и недостатки.

К достоинствам этого типа устройств относятся следующие характеристики:

Простота установки. Монтаж и подключение не сопряжены со штроблением стен и прокладкой электропроводки. Возможность контроля с единого пульта (смартфона, компьютера) сразу за всеми осветительными приборами. Обширная зона приема сигнала. На открытых участках сигнал распространяется на 20–350 метров. Стены и мебель слегка сокращают дальность сигнала. Безопасность для жильцов

Дистанционный выключатель рассчитан на слабый рабочий ток, а потому даже при неосторожном повреждении конструкции человек не причинит вреда своему здоровью. Недостатки беспроводных систем:

Недостатки беспроводных систем:

1. В ценовом отношении беспроводные приборы менее доступы по сравнению с традиционными.
2. В случае разрядки батареи в пульте дистанционного управления контроль за системой становится невозможен. Та же проблема возникает при плохом Wi-Fi контакте.

Критерии выбора беспроводных выключателей

По конструкции и принципу действия, изделия от разных производителей практически одинаковы. Различают их по некоторым параметрам.

По типу управления

Различают три основных вида выключателей: клавишный, сенсорный и дистанционный. Клавишный – традиционный однополюсный управляющий блок с одной, двумя или тремя клавишами. Включение и отключение света выполняется нажатием на клавишу.

Сенсорными называют управляющие блоки, в которых клавиши заменены сенсорной панелью. Для включения или отключения лампочки достаточно коснуться пальцем определенного значка на панели.

Дистанционный тип предполагает наличие пульта (или брелока) дистанционного управления.

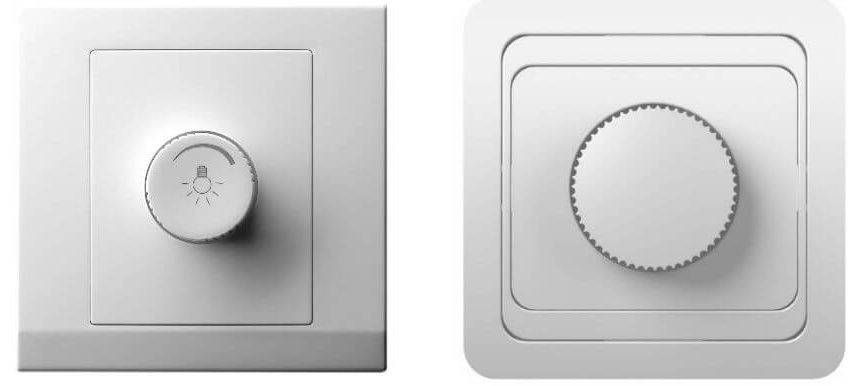

По наличию диммера

Обычный блок может либо включить, либо выключить светильник. С помощью специального устройства – диммера, интенсивностью светового потока можно управлять, вращая поворотную рукоять на панели устройства почасовой стрелке для его увеличения, или в обратном направлении, уменьшая его.

По количеству каналов управления

Один канал представляет собой самую простую схему, состоящую из одного клавишного блока, управляющего одним источником. Двух и трёхклавишные блоки дают возможность управлять двумя и тремя осветительными приборами, расположенными в разных помещениях.

С помощью ПДУ можно организовать управление четырех, шести и восьми приборов.

Выбор определенного типа изделия напрямую зависит от того, сколько оно стоит. Недорогие изделия чаще всего не могут похвастаться богатым набором функций. Их задача – включить и выключить светильник. Многоканальные комплекты, со встроенным микрогенератором, возможностью встраивания в систему умного дома, с функцией диммера — стоят в разы дороже.

По материалу

Чаще всего корпус и клавиши изготавливают из пластика. Рамки скрытых выключателей могут быть пластиковые и металлические в моделях премиум-класса. Пластиковая поверхность изделия чаще глянцевая. Возможны комбинации: глянцевая поверхность клавиши и матовая – накладки.

Выбирая блок радиоуправления осветительными приборами, следует определить для себя вариант его применения, количество светильников, которое вы хотите к нему привязать, требуется ли регулирование интенсивности освещения. Отдельная тема – применение умного выключателя. Его настройка и разработка сценариев для его применения, дело более сложное чем просто подключение беспроводного блока. Но широкие возможности управление домашними осветительными приборами того стоят.

Светодиодная лампа: общие характеристики, область применения, преимущества и недостатки.

Основные характеристики светодиодных ламп:

1. Мощность. От 3 до 25 Вт. Для бытового использования достаточно лампочки 9-13 Вт, что соответствует 40-100 ваттным лампам с нитью накаливания.
2. Напряжение. Рабочий диапазон от 176 до 264 Вольт.
3. Тип цоколя. В основном используется Е14 и Е27.
4. Температура света. Бывают лампы с дневным белым светом, теплым и холодным.

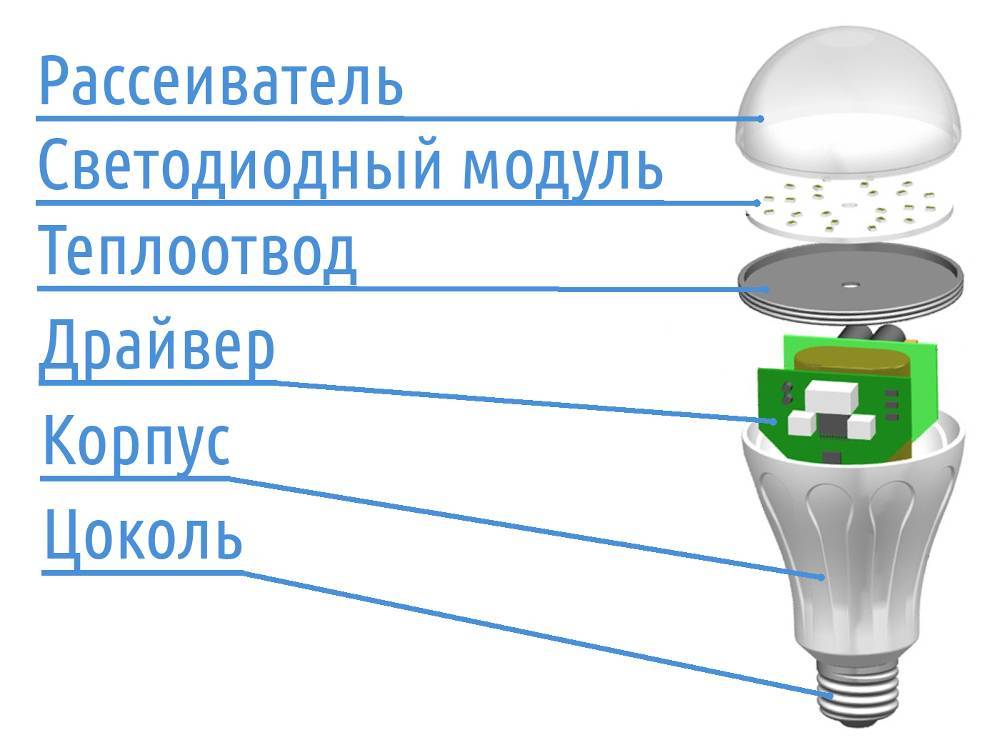

Устройство светодиодной лампы

Светодиодные лампы считаются наиболее современными. Однако помимо плюсов она имеет еще и минусы.

Преимущества:

• низкий уровень энергопотребления;
• большой срок службы;
• низкий нагрев корпуса;
• компактность;
• более высокая прочность, по сравнению с другими типами ламп.

Недостатки:

• высокая цена;
• небольшой угол рассеивания света.

Светодиодные светильники используются в освещении улиц, производственных помещений, офисов. Основная сфера применения светодиодов — организация внешней подсветки архитектурных сооружений. В большинстве прожекторов также применяются светодиоды.

Как выбрать

Подобрать для своих нужд лучший светильник из большого выбора не так сложно, если принять во внимание некоторые факторы, о которых часто забывает покупатель:

Площадь помещения, которое должно освещать устройство. Может оказаться, что потребуется несколько приборов из-за их малой мощности или же наличия мест, в которые свет просто не сможет проникнуть; Функция светильника. Достаточно ли будет установить его или же потребуется основное освещение; Необходимость датчика перемещения

Тут важно, есть ли в квартире маленькие дети, животные, а также насколько активно вы себя ведете в этом помещении, никому не понравится если свет будет гаснуть сам по себе; Внешнее или внутреннее освещение; Необходимая яркость и наличие смены режимов; Время автономной работы. Определившись с необходимыми параметрами, можно ехать в магазин

Определившись с необходимыми параметрами, можно ехать в магазин.

Однако, ознакомившись со всеми критериями выбора, вы вполне сможете подобрать свой вариант в интернет магазине, где можно выставить фильтры подбора по нужным параметрам, а далее из подходящих моделей просто выбирать чисто внешне, по фото беспроводных светильников, которые предложит поиск.

Технические характеристики

Набор светильников Stick n click «Умный свет» — это передовая технология, которая в себя включает:

• Осветительные приборы.
• Специальные электронные системы, позволяющие управлять освещением.

Управляющие контроллеры могут в себя включать сенсоры, микроконтроллеры, приемники, а также другие виды элементов, предназначенных для управления светом.

Устройство беспроводных лампочек:

• Стандартный цоколь типа Е27.
• Ребристый корпус, изготовленный из алюминия (благодаря используемому материалу обеспечивается дополнительная жесткость и лучшее теплоотведение).
• Матовый колпак, изготовленный из оргстекла.
• Также внутренняя полость лампы оснащена трансформатором, Bluetooth-модулем с антенной, платой контроллера, а также светодиодами.

Удобство и комфорт

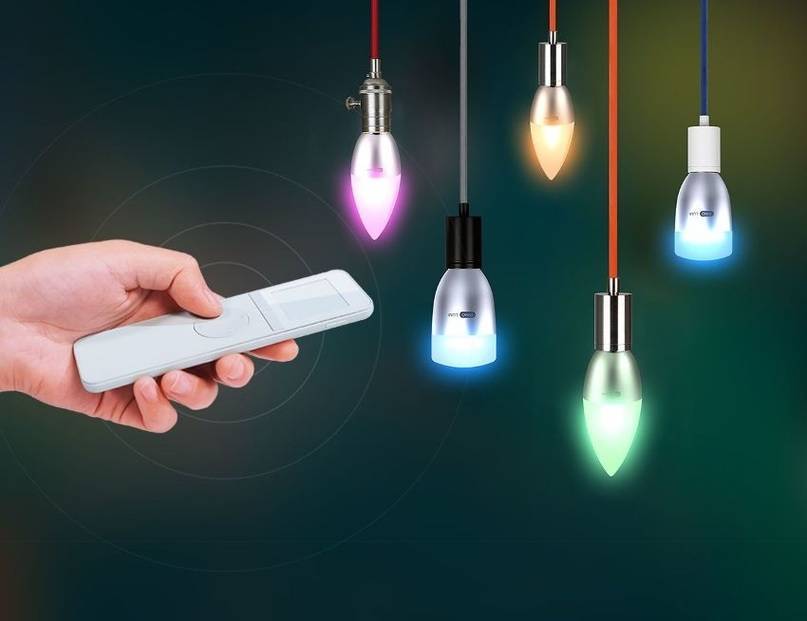

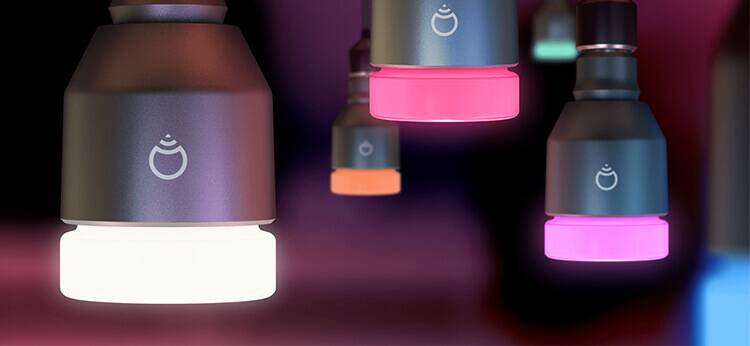

Домашнее освещение имеет большое влияние на комфорт и настроение. Яркий свет улучшает настроение, а приглушенный свет создает более теплую атмосферу. Освещение также является важным элементом дизайна интерьера.

Умные лампочки, управляемые, например, с помощью приложения для смартфона, быстро проникли в дома, завоевав признание семей. Это освещение не только украшает ваши дома, но и улучшает качество жизни. Будете ли вы удовлетворены таким решением во многом зависит от выбранной технологии. Вот все, что вам нужно знать об умных лампах, прежде чем покупать их.

Это не требует специального электрического монтажа или специальных знаний. Также это позволяет значительно сэкономить на потреблении электроэнергии. Что такое умная лампочка и что учитывать при ее выборе?

Беспроводные светильники

Дизайнерские беспроводные светильники для дома – автономные элементы освещения, которые одновременно выступают украшением вашего интерьера. Такие модели работают от аккумулятора и не нуждаются в подключении к электросети. Это свойство делает их мобильным осветительным устройством, которое удобно перемещать в нужную зону, а также настраивать свет по вашему желанию.

Современные беспроводные светильники – это дополнительные элементы освещения интерьера, хорошо сочетающиеся основным светом в комнате, они позволяет подсветить рабочую область и зоны бытовых помещений при выключенном основном свете.

Преимущества выбора беспроводных интерьерных светильников:

Широкий спектр вариантов. На рынке представлены модели с различным дизайном для любого интерьера. Высокое качество света и отличная цветопередача. Экологическая безопасность. Источник света не содержит ртути и других вредных веществ. Отсутствие перегрева. LED-светильники не раскаляются в отличие от обычных ламп накаливания и способны прослужить намного дольше последних. Автономность и мобильность. Беспроводной светодиодный светильник не требует подключения в розетку, поэтому его можно перемещать в любую нужную зону, выносить на улицу, переносить из комнаты в комнату. использование в качестве резервного источника освещения в доме в случаях отключения основного света. Беспроводной настольный светильник – украшение интерьера.

Правильно подобранный элемент дополнительного освещения позволяет задать нужное настроение и вектор дизайнерской идеи в помещении. Современные беспроводные модели не только удобны и мобильны, но и отличаются высокими эстетическими показателями. Многие из них одновременно выполняют важную функцию декора.

Для создания в помещении атмосферы роскоши и изыска отлично подойдут изящные светильники VALENTINA CORDLESS от STUDIO ITALIA DESIGN, способные создавать мягкий рассеивающийся свет в помещении. Такой светильник выглядит очень стильно и современно и, непременно, станет грамотным дополнением интерьера в стиле модерн, ардеко и других стилей.

Любителям лаконичности и простоты в вещах понравятся итальянские светильники POLDINA от ZAFFERANO, представленные в различных вариантах расцветки или модификация HOME от немецкой марки RZB, которая представляет с собой белый шар – просто и со вкусом.

Ценители оригинальности и креативности оценят модели из коллекций PHILIPS – INTIMATE, JARS, WISH.

Оригинальные решения для интерьера детской

Как известно, дети обожают необычные и интересные вещи, стараясь окружать себя сказочными и фантастическими предметами. Если вам нужно подобрать интересный светильник для детской комнаты, вас заинтересуют модели от известного итальянского бренда SELETTI. Чего стоят только его вариации на тему кошачьих в коллекции FELIX? Светильники представлены в виде грациозных кошек различных окрасов – как раз то, что точно понравится детям. Красивая кошка со светящимися глазами создаст ощущение магии и волшебства в детской комнате, с таким светильником будет интересно и нестрашно засыпать.

Также заслуживают внимания стильные беспроводные светильники итальянского бренда Flos, выполненные в форме грибочков различной расцветки. Такой небольшой светильник также станет хорошим выбором для детской и понравится ребенку.

Функциональное освещение рабочей области

Если вас интересует качественное акцентное освещение определённых рабочих зон, отличным решением станут модификации от австрийского бренда ORION. Такая лампа-трансформер может настраиваться по высоте, поворачиваться в разные стороны. Поскольку это беспроводной светильник, лампу легко можно перемещать в ту зону где вы пишите, читаете, шьете, вяжете или занимаетесь другой работой, требующей качественного освещения. Это незаменимый элемент освещения в доме, который можно использовать, где угодно.

Где купить беспроводной светильник для интерьера?

Если вы хотите приобрести стильный беспроводной светильник, который станет украшением вашего интерьера, обратите внимание на обширный ассортимент моделей магазина «Палантир». Здесь вы сможете подобрать дизайнерский светильник, который станет изюминкой вашего интерьера, подчеркнет ваш отменный вкус и индивидуальность

Заказать понравившиеся светильник можно прямо на сайте с доставкой по всей Москве и в другие регионы России.

Если у вас остались вопросы или вам нужна квалифицированная помощь в подборе нужной модели, позвоните нам по телефонам, указанным на сайте магазина.

Освещение в интерьере – это настоящая магия, способная преображать пространство вокруг вас и создавать комфорт для жизни!

Преимущества LED-ламп аварийного освещения

Преимущества использования схем аварийного освещения с LED-лампами:

1. Установка проста и понятна.
2. Замена ИБП осуществляется за короткий промежуток времени.
3. Упрощение системы не влияет на качество освещения.
4. Около 80-ти LED-светильников могут быть единовременно подключено к одному ИБП.

Устанавливать аварийное освещение следует согласно предъявляемым ГОСТам, правилам и законам. На выставке будут проходить ознакомительные семинары по данному вопросу.

На выставке «Электро» можно найти различные элементы системы аварийного освещения, в том числе лампы освещения различного вида.

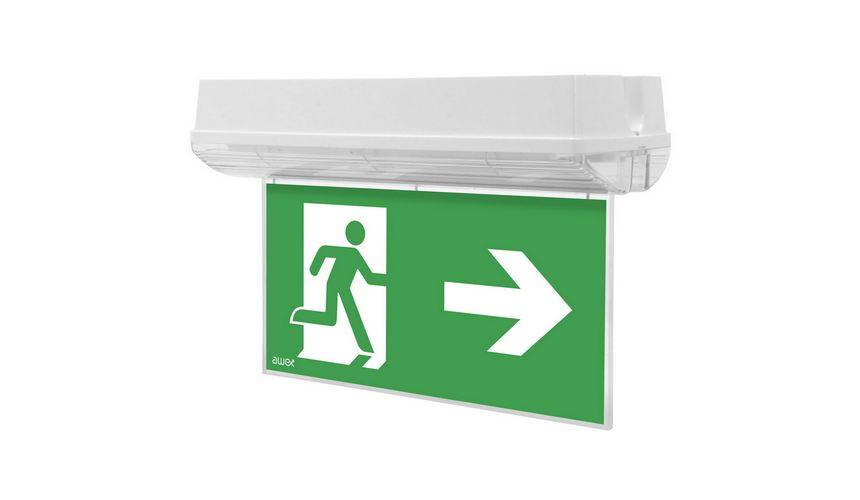

Аварийный светильник (светильник аварийного освещения) на сегодняшний день является необходимым атрибутом любого общественного помещения согласно нормативным актам.

Аварийный светильник предназначен для быстрой и безопасной эвакуации людей в чрезвычайных ситуациях путем обозначения парадных и запасных выходов, лестниц, а также для обозначения траектории движения. Аварийно-эвакуационные светильники способны подавать световой сигнал в автономном режиме несколько часов при отсутствии электроснабжения.

Что представляет собой аварийный светильник?

Аварийный эвакуационный светильник представляет собой осветительный прибор, который включается в момент повреждения главного освещения. Тем самым аварийные светильники не только указывают путь движения, но и обеспечивают минимальное освещение пространства. Свет, производимый данными светильниками, способен создать необходимые условия для продолжения тех работ, которые при внезапном прекращении могут повлечь за собой пагубные последствия как для человека, так и для окружающей среды в целом.

Отметим, что аварийные светильники и эвакуационные – разные вещи. Так, эвакуационный светильник используется лишь в обозначении эвакуационных выходов, иными словами – это светильники-указатели с пиктограммами. Аварийные светильники в свою очередь подразумевают под собой более широкий спектр устройств. Именно о понятии аварийных светильников мы поговорим более подробно.

На какие виды делятся аварийные светильники?

Светильники аварийного освещения подразделяются на виды, исходя из режима работы, принципа питания и назначения.

Режим работы аварийного эвакуационного светильника:

Основное предназначение светильника аварийного освещения заключается в освещении темных эвакуационных путей в здании в случае отключения основных источников света. Чаще всего такие светильники имеют автономный режим питания и способны беспрерывно функционировать в течение нескольких часов. Данного времени вполне достаточно для того, чтобы совершить полную эвакуацию здания.

Такое освещение, как резервное, применяется в зданиях, где невозможно прервать освещение ни на секунду

К таковым учреждениям относятся больницы, госпитали, хосписы, службы спасения, электростанции и другие объекты высокой важности

Аварийный тип освещения очень важен в тех местах, где существует высокий риск получения травм и гибели человека в чрезвычайных ситуациях при отключении света. Такими зонами повышенной опасности являются, например, водопроводные станции.

Аварийные светильники, как правило, монтируются на стенах или же встраиваются в нее. Иногда установка происходит на потолок.

Современный мир таит в себе много опасности на каждом шагу, именно поэтому люди всяческими способами стараются предотвратить подобные ситуации или же минимизировать риск их появления и возможные последствия.

Сфера использования аварийных эвакуационных светильников очень широка, потому что необходимость их применения прописана в специальных нормативных актах по обеспечению безопасности.

Торговая сеть «Планета Электрика» рада представить Вам высококачественные и надежные аварийные светильники от таких производителей, как IEK, Legrand, Schneider Electric, TDM ELECTRIC, VARTON, Световые Технологии и др.

На что обратить внимание перед началом работ

Нужно отметить, что большинство подвесных потолков делают из тех материалов, которые горят.

Можно перечислить следующие виды поверхностей, имеющих этот недостаток:

• панели из пластика;
• полотна, которые нужны для создания натяжных потолков;
• панели, для производства которых использовалась МДФ.

Именно поэтому не стоит забывать о противопожарной безопасности. Выполняя монтаж проводов, смотрите за тем, чтобы они были надежно соединены.

Цены на потолочные панели

потолочные панели

Виды точечных светильников

Используйте жаростойкие провода, которые не горят. Это особенно актуально, если вы устанавливаете не светодиодные, а галогенные или обычные лампы накаливания. Дело в том, что они сильно нагревают пространство вокруг себя. Провода должны быть устойчивыми к тепловому воздействию. Если вы выберите продукцию, которая не соответствует озвученным выше требованиям, изоляция может быть разрушена. Это часто приводит к короткому замыканию и пожару.

Как выбрать провод

Промышленные предприятия поставляют на рынок провода разных марок, но вы должны найти те изделия, которые строго соответствуют требованиям безопасности.

Покупайте провод со следующими характеристиками:

• устойчивость к высоким температурам;
• негорючесть.

Хорошо себя зарекомендовал провод РКГМ, эта марка востребована среди специалистов. Провод медный, жаростойкий. Изделие имеет два слоя изоляции. Провод не горит, он устойчив к жару. Наружный слой изоляции представлен лакированной обмоткой из стекловолокна, а для изготовления внутреннего была использована кремнийорганическая резина. Это позволило придать внутреннему слою изоляции особую прочность.

Провод РКГМ

Такой провод можно использовать при установке светильников в сауне или бане, поскольку изделие отлично себя показало при температурах от – 60 до +180 градусов Цельсия.

Плюсы и минусы

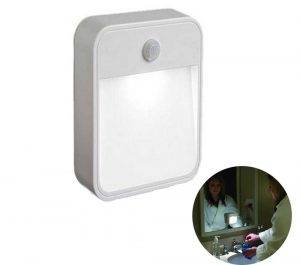

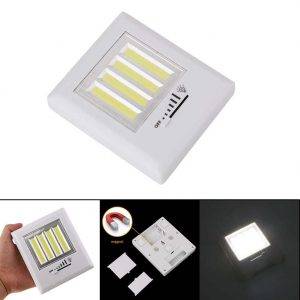

Не просто так выбор многих покупателей падает на этот тип светильников, рассмотрим, чем они так привлекательны:

• Автономность работы – важнейший плюс. Никаких проводов, никакой зависимости от перепадов напряжения;
• Легкость монтажа тоже привлекает. Нет необходимости портить стены и потом ремонтировать их или же нагружать коробами для проводов;
• Свобода выбора размещения. Прибор одинаково хорошо будет работать как в комнате, так и в беседке во дворе;
• Датчик движения – полезная функция, позволяющая освещению появляться там, где присутствует человек и выключаться, когда он уходит. Таким образом, этот вариант экономичен и удобен, т.к. не нужно искать выключатель в темноте.

Единственным, наверное, минусом приобретения такого светильника будет то, что батарейки всё-таки придется менять. Он может подвести в самый неудачный момент, если не контролировать этот вопрос, держа заряженный аккумулятор или комплект батареек про запас.

Этапы установки точечных светильников

Процесс подключения сводится к последовательному выполнению следующих этапов:

Этапы подключения точечного светильника.

• проектирование и разметка;
• прокладка и протяжка кабелей в места монтажа;
• выполнение отверстий и подключение;
• тестирование подключений.

Подобная подробная разбивка на этапы связана с тем, что часть работ должна быть выполнена при формировании потолочного покрытия.

Планирование мест расположения светильников производят до того, как произвести обшивку его отделочным материалом, то есть в процессе монтажа каркаса.

Проектирование приобретает особый смысл при наличии нескольких уровней у потолка. В этом случае необходимо предусмотреть прокладку проводки в места крепления светильников на каждом из уровней, учитывая распределение светового потока. Светильники, которые расположены в пределах одного уровня, должны собой образовывать один единый контур.

При планировании количества точечных светильников, которые обеспечат требуемую освещенность пространства, необходимо учесть, что расстояние от стены до них должно составлять не более 60 см, а расстояние между центрами – 25-30 см. При этом светильник от каркаса должен отстоять не менее чем на 30 см. Если светильник расположить ближе к каркасу, то установка его на конечном этапе может быть затруднена.

Устройство светильника.

Наличие и расположение остальных осветительных приборов в помещении оказывает влияние на окончательное количество светильников. Точечный светильник может быть оснащен механизмом поворота, с помощью которого направление потока света может быть изменено. Поэтому они могут быть отведены при использовании нескольких светильников одновременно.

Проводка прокладывается на этапе установки каркаса. Она укладывается в специальные короба или закрепляется на нем таким образом, чтобы при выполнении отверстий под споты ее достать не составило труда. Если с выбором мест для установки точечных светильников в процессе монтажа каркаса не представляется возможным, то можно проложить кабель только к 1 светильнику. А каждый следующий точечный светильник присоединять к предыдущему, протягивая провод уже в смонтированном потолочном покрытии. Но такой способ прокладки проводки несколько нарушает технику безопасности, так как провода остаются лежать непосредственно на поверхности подвесного потолка.

Кабель при прокладке по каркасу или в защитных коробах можно использовать с 2 или 3 жилами. Петля для крепления каждого точечного светильника оставляется величиной в 10-15 см. Она прикрепляется к каркасу недалеко от места размещения точечного светильника при помощи пластиковой стяжки. Но крепление не должно быть плотным, чтобы не вызывать затруднений при ее демонтаже при окончательном подключении.

Просверливание отверстий под каждый точечный светильник осуществляется по окончании выполнения монтажа потолка. Правильное проектирование мест размещения спотов позволяет избежать их расположения на металлических элементах каркаса. Кроме того, если точечный светильник располагается на стыке между обшивочными листами, то его следует перенести или перераспределить листы таким образом, чтобы стык был перенесен на требуемое расстояние.

Схема подключения нескольких групп светильников.

Отверстия просверливаются дрелью со специальной насадкой – кольцевой пилой, центральное сверло которой устанавливается в центр расположения светильника. Образуется идеально ровный круг, что позволяет избежать ненужных зазоров. Диаметр такой пилы должен быть меньше соответствующего внешнего размера светильника на 3-4 мм, но больше на 3-4 мм, чем внутренние размеры.

После того как все отверстия просверлены, необходимо достать петлю провода, которая была оставлена для крепления спота. Если такие петли не были выполнены или проводка под каждый точечный светильник не подведена, то необходимо протянуть кабель к ним. Протягивание провода необходимо начинать с крайнего светильника, постепенно перемещаясь далее по линии их монтажа. Это можно сделать при помощи крюка, который изготавливается из прочной проволоки.

Достоинства и недостатки искусственного освещения

К преимуществам искусственного света относят:

1. Стабильность. Сила светового потока и качество остаются постоянными и не зависят от времени суток. Это немного снижает нагрузку на глаза и расширяет спектр человеческих возможностей. Например, яркие точечные лучи облегчают работу с мелкими деталями, чего невозможно добиться при естественном свете.
2. Возможность использования в любом помещении. Уровень естественного освещения зависим от расположения окон. Если речь идет, например, о подвале или гараже, то в большинстве случаев солнечные лучи туда не попадают. Искусственные источники остаются единственной альтернативой.
3. Гибкость. Человек не может повлиять на природное освещение, в отличие от искусственного. Последнее можно подобрать в зависимости от своих предпочтений и задач. Например, в жилых комнатах наиболее предпочтительно рассеянный свет, т. к. он меньше нагружает органы зрения.

Дополнительное достоинство искусственных источников – щадящее воздействие на глаза по сравнению с солнечными лучами. Последние ослепляют и могут вызвать ожог. Однако искусственный свет опаснее для зрительного аппарата, чем рассеянные природные лучи. Связано это с микропульсацией потоков, создающей повышенную нагрузку на глаза. К этому следует добавить немного искаженное цветовое восприятие.

Недостатки искусственного освещения немного компенсируются грамотным выбором источников лучей и их расположения. В результате удается снизить нагрузку на глаза. Мягкий свет переносится зрительным аппаратом более щадяще.

Самостоятельное подключение

Рассматривать особенности подключения бесконтактного концевого выключателя можно на примере Zamel RZB-04. Он комплектуется двухканальным приемником, двухканальным отключателем с 4-мя режимами, монтажными креплениями. Устройство имеет 5 режимов работы:

• Включение. После того, как нажата кнопка в любом положении, загораются или гаснут лампы.
• Выключение. Происходит по нажатию клавиши.
• Моностабильность. Работает в режиме нажатой кнопки. После ее отпускания лампочка потухнет.
• Бистабильность. Для включения/выключения света используется последовательное нажатие.
• Временный режим. Нажатая кнопка запускает работу устройства на непродолжительный период.

Инструкция по подключению

Лучшее место для монтажа прибора – проходная комната (коридор, холл), кухня или спальня. Схема подсоединения зависит от количества каналов. Одноканальные подсоединяются посредством разрыва кабеля фазы, подведенного к светильнику и подкидыванием жилы на клеммы Lin и Lout. Многоканальники устанавливаются так:

1. Обесточивается электросеть и проверяется напряжение индикаторной отверткой.
2. Убирается старый выключательный механизм.
3. Подается напряжение, но на выключатель направляется только фаза. Она должна быть постоянной, для чего соединяется с одним из проводников клеммниками.
4. Фаза подкидывается на контакт L без пропускания провода через устройства.
5. На контакт N при помощи провода из распределительного щитка подводится ноль.

На завершающей стадии соединяется переключатель и подается электричество.

Технология настройки и перепрограммирования

Сначала необходимо выбрать режим работы системы. По умолчанию это стандартный функционал с переводом беспроводника вверх на включение и вниз на отключение. Для перепрограммирования следует:

1. Отверткой нажать на кнопку PROG устройства № 2 и удерживать ее до момента загорания красной лампочки.
2. Дублировать действие на верхней части кнопки радовыключателя. Дождаться, пока зажжется красная лампочка.
3. Нажать на нижнюю часть до момента активации диода.

Остальные действия выполняются по схожему алгоритму со второй клавишей.

Как сделать беспроводную зарядку для телефона своими руками

Индукционное зарядное устройство своими руками Материалы и инструменты

Сначала посмотрим, какие материалы нам понадобятся, чтобы соорудить самодельную беспроводную зарядку для смартфона своими руками:

• Кусочек платы. Не очень большой, но достаточный для того, чтобы разместить на нём остальные элементы;
• Плёночный конденсатор. Его минимальная ёмкость должна составлять 0,33 мкФ, максимальная — 1 мкФ;
• Дроссель. Он должен иметь от 5 до 10 витков. Диаметр провода — примерно 1 мм;
• Два диода типа UF;
• 2 резистoра с номиналом до 1 Ватт;
• Два полевых высоковольтных транзистoра. Напряжение должно быть не меньше 10 Вольт;
• Припой;
• Паяльник.

Из чего состоит традиционное зарядное устройство

Прежде чем сделать зарядное устройство своими руками, рассмотрим из чего оно состоит и как действует. Есть коробочка (плата), на которой будем делать генератор. К нему присоединён передающий контур. Он воздействует на приёмный контур. На первичном контуре возникает высокочастотное поле. Это напряжение с помощью индукции передаётся на вторичный контур. Там оно выпрямляется и сглаживается конденсатором, потом стабилизируется до 5 Вольт в узле стабилизации.

Делаем передатчик (генератор) своими руками: описание схемы

Для начала — схема беспроводного зарядного устройства для телефона, которое мы будем делать своими руками.

Передающий контур имеет две полуобмотки, которые соединены со средней точкой. Средняя точка идёт через дроссель к плюсу питания. К плюсу питания подключаются также ограничительные резистеры, которые идут к базам транзистеров. Диод идёт от базы одного транзистера к коллектору противоположного транзистера. То же самое со вторым диодом.

Коллектор идёт к концам обмотки. Для сооружения своими руками есть вариант без средней точки. Для этого нужно взять два дросселя, запараллелить один из выводов каждого дросселя и подключить к плюсу питания. Свободные выводы спустить на коллекторы каждого из транзисторов. Своими руками можно собрать и этот вариант, но элементы будут сильно нагреваться.

Мощность зависит от используемых элементов. Устройство, сделанное по этой схеме, можно сделать и послабее, и посильнее. Сконструировать по этой схеме беспроводную зарядку своими руками в 2 ампера в ваших силах.

Делаем своими руками катушку

Сначала смотаем своими руками контур. Необязательно делать его очень аккуратным. Можно использовать кусок пластика диаметром 5-10 см или пальцы.

Берём один длинный провод. Складываем его пополам. Выпрямляем.

На пальцы или пластик наматываем 5 витков.

Теперь закрепляем сами витки по всей окружности с помощью клея или скотча.

У нас остаётся три кончика. Один со сгибом. Отрезаем этот сгиб. Теперь у нас 4 кончика. Чистим их.

Нам нужно будет подключить либо конец первой обмотки к началу второй, либо начало первой обмотки к концу второй. Чтобы проверить, что к чему подключать, используем мультиметр.

Мультиметр переводим в режим проверки диода. Подсоединяем мультиметр к каждому кончику одновременно с обоих концов. Мы видим, что при подключении к одним кончикам мультиметр реагирует, а при подключении к другим — нет. Эти кончики должны находиться с разных сторон. Их мы должны скрутить друг с другом и запаять. Это средняя точка. Оставшиеся кончики — две коллекторные обмотки, которые идут к транзисторам. Теперь мы готовы собрать зарядку своими руками.

Собираем всё вместе своими руками

Чтобы собрать устройство своими руками, берём припой, паяльник и плату. Припаиваем сначала два транзистора.

После этого припаиваем диоды.

К ним — резисторы. Один кончик — к диодам, другой — к плате.

Теперь припаиваем своими руками контур. Мы смотали его раньше. Теперь нужно залудить две его обмотки и присоединить к схеме.

Приёмник

Приемник беспроводной зарядки своими руками делать, как правило, не решаются, так как здесь уже нужно лезть в телефон. Довольно грубый отдельный приёмник можно сделать своими руками только для того, чтобы проверить, работает ли передатчик. В приёмнике, сделанном своими руками, диод желательно использовать тоже UF.

Конденсатор ёмкостью 47-100 мкФ. Рабочее напряжение — 25 вольт. Второй конденсатор можно использовать на 10-16 Вольт. Ёмкость — 47 мкФ. Контур у приёмника, сделанного своими руками, — также 10 витков. Диаметр провода — 0,75 мм.

В написанной инструкции разобраться сложнее, чем следовать показанным действиям. Мы прилагаем видео о том, как сделать беспроводную зарядку для телефона своими руками.

Подключение и привязка (программирование) дистанционного выключателя

Как уже говорилось ранее, подключение проводов питания 220В и проводов выхода на лампочку в радиомодуле, можно сделать непосредственно в распредкоробке, если позволяет место. Или в самом светильнике под потолком.

Причем главное подвести ноль и фазу на вход, а на выход иногда достаточно пустить только фазный проводник (ноль при этом идет напрямую).

При первой подаче напряжения может ничего не произойти, сколько раз ни нажимайте клавишу. Потому как нет привязки. Для того, чтобы запрограммировать дистанционный выключатель к модулю-приемнику, проделываете следующие операции:

зажимаете на радиомодуле центральную кнопку, и дожидаетесь пока светодиод не начнет быстро моргать

в этот момент плавно нажимаете на клавишу

При правильной привязке, после нажатия клавиши, будет слышен характерный щелчок срабатывания релюшки. Светодиод в коробочке будет гореть постоянно. При следующем нажатии отключаться.

Для того, чтобы добавить второй в схему, проделываете ту же самую процедуру, что и с первым. Вновь зажимаете кнопку, ждете пока диод начнет быстро мигать и нажимаете на выключатель №2.

Один и тот же светильник можно включать и выключать с абсолютно разных и удаленных друг от друга мест.

При этом вы избавляетесь от кучи лишних проводов, распредкоробок, работ по штроблению и последующей штукатурке и отделке стен и потолков. И все это, за какие-то 800 рублей!

Такую же самую привязку можно сделать с тремя, четырьмя и более переключателями, пультом или брелком управления.

Чтобы отвязать и стереть из памяти приемника связь с выключателями, достаточно продержать нажатой кнопку настройки более 5 секунд. Как только светодиод начнет моргать медленно, отпускайте кнопку. Прибор будет распрограммирован.
