Принцип действия, устройство и схема акустического выключателя

Производители

Наиболее известные модели, представленные на российском рынке — «Экосвет» и «Claps». Рассмотрим их основные характеристики.

Выключатель «Сlaps»

Одной из новейших разработок является модель хлопкового выключателя «Сlaps». В этом устройстве звук обрабатывается при помощи микропроцессора, ни на какие посторонние шумы он не реагирует, но настраивается на несколько хлопков подряд (это самое главное условие работы).

В одном помещении допустимо установить несколько таких выключателей, каждый из них будет реагировать на определённое число хлопков, и включать соответственно свет, увлажнитель воздуха, вентилятор, телевизор либо музыкальный центр. Под эту модель выключателя приспосабливают любые бытовые приборы, имеющие электрический шнур.

Возможно, кому-то хлопковый выключатель покажется игрушкой или абсолютно ненужным устройством. Другие наоборот горят идеей создать свой «умный дом», чтобы свет и электроприборы включались и начинали работать по команде или хлопку. Устраивайте свою жизнь так, как хочется именно вам, но при этом сделайте её максимально комфортной.

Выключатель «Экосвет»

Устройство «Экосвет» предназначено для работы с лампочками на 220 Вольт.

Основные параметры прибора:

• нагрузка — 300 Ватт;
• разброс звукового сигнала — от 30 до 150 децибел;
• уровень защищенности корпуса — IP30;
• допустимый температурный режим — от 20 градусов ниже нуля до 40 градусов выше нуля;
• стоимость — от 350 рублей.

«Экосвет» фиксируют саморезами за крепежные лапы. Прибор не рекомендуется устанавливать в шумных помещениях. Несмотря на то, что «Экосвет» настроен на хлопки, возможны ложные срабатывания.

На рисунке вверху показана схема подключения прибора. «Экосвет» соединен с обычным выключателем, чтобы предоставить возможность обесточивания схемы и прекращения его работы.

Устройство одноклавишного выключателя

Основные части, из которых состоит бытовой одноклавишный выключатель:

• основание с элементам крепления;
• подвижная панель;
• контактная группа с подвижными и неподвижным контактами;
• декоративные элементы.

Принцип работы стандартного выключателя заключается в замыкании и размыкании электрической цепи при воздействии на неё. Но это действие зависит от разности приборов, особенностей их устройства, функциональности.

Основной принцип работы стандартного выключателя заключается в замыкании и размыкании электрической цепи

Варианты исполнения

Варианты конструктивного исполнения выключателя различаются по степени защиты IPxx. Две цифры xx –обозначают уровень защиты от твердых предметов и частиц и от воды. В зависимости от нее определяется зона применения прибора. Например включатели с IP 21 применимы только в помещениях, а выключатели с IP44/ 54 подойдут для использования снаружи.

Использовать снаружи помещения можно выключатели с повышенной степенью защиты

Еще бывают выключатели для накладного монтажа и встроенного типа. Для накладного монтажа предназначены для использования совместно с открытой проводкой. Они монтируются на подкладку. Второй тип монтируется в выемку на стене, в которую встраивается подрозетник. Такой монтаж идёт со скрытой проводкой и поэтому он более эластичный. В нем меньше шансов что-то повредить, но, с другой стороны,самой работы по монтажу больше.

Выключатель накладного типа

Из вариантов выключателей есть еще различие по номинальной нагрузке. Она фиксируется в силе тока или мощности, которую способен коммутировать прибор. Указанную на корпусе или в спецификации величину превышать нельзя.

Тип выключателя	Вид прибора	Нагрузочная способность контактов, А
MAKEL Mimoza 12003	Двухклавишный ключ	10
Simon S27	Кнопочный	10
Jilion 9533140	Двухклавишный проходной	10
Bylectrica Пралеска	Трехклавишный ключ	6
Schneider Electric GSL000171 GLOSSA	Перекрестный	10

Производители

Устройство «Экосвет» предназначено для работы с лампочками на 220 Вольт.

Основные параметры прибора:

• нагрузка — 300 Ватт;
• разброс звукового сигнала — от 30 до 150 децибел;
• уровень защищенности корпуса — IP30;
• допустимый температурный режим — от 20 градусов ниже нуля до 40 градусов выше нуля;
• стоимость — от 350 рублей.

«Экосвет» фиксируют саморезами за крепежные лапы. Прибор не рекомендуется устанавливать в шумных помещениях. Несмотря на то, что «Экосвет» настроен на хлопки, возможны ложные срабатывания.

На рисунке вверху показана схема подключения прибора. «Экосвет» соединен с обычным выключателем, чтобы предоставить возможность обесточивания схемы и прекращения его работы.

Детали схемы акустического выключателя

Блок питания акустического выключателя — бестрансформаторный, излишек сетевого напряжения погашается конденсатором С12 (его реактивным сопротивлением). После переменное напряжение выпрямляется диодным мостом на  VD7-VD10 и стабилизируется в районе 12 вольт посредством стабилитрона VD6. Транзисторы любые КТ315 либо КТ3102. Транзистор КТ815 можно поменять на КТ503 или КТ817. Конденсатор С11 должен быть на напряжение более 12В, а конденсатор С12   не менее 400В. Выпрямительные диоды VD7-VD10  любые выпрямительные, в частности могут быть КД209.

Счетчик Гейгера
Высококачественный счетчик Гейгера с высокой чувствительностью для обнаружен…

Подробнее

Популярные производители

Фирма-производитель играет важную роль при выборе выключателя.

Знаменитые бренды стремятся сделать устройства качественными, стильными и безопасными, гарантируя долгий срок службы продукции.

Legrand

Фирма из Франции, которая занимается реализацией продуктов для электрики. Входит в пятерку лучших европейских брендов. Продукция французской фирмы продается под торговыми марками Контактор, BTicino, Sarlam, Legrand и другими. Изделия отличаются высоким качеством, безопасностью, надежностью и длительным сроком службы. Ассортимент разнообразен: традиционные модели и необычные современные устройства.

Компания уделяет огромное внимание качеству деталей. Корпуса устройств изготавливаются из самозатухающего пластика, что улучшает безопасность выключателя

АВВ

Шведский производитель, лидер электроустановочных приборов. Отличаются высочайшей безопасностью и качеством изделий. Корпуса выполняются из натуральных ударопрочных материалов, стойких к УФ излучению. Изделия просты в монтаже, с разным дизайном. Из недостатков – высокая стоимость приборов.

Schneider Electric

Еще один французский бренд, лидирующий среди электроустановочных изделий. Приборы выполняются из стойких материалов с пружинными бронзовыми контактами. Монтаж простой, дизайн разнообразен. Стоимость приборов высока, даже для классических стандартных моделей.

Российского производства

В России также производятся электрические комплектующие. Этим занимаются многие фирмы – относительно новая компания LK studio, GUSI Electric, IEK. У отечественных приборов хорошее соотношение цена/качество, имеются выключатели с оригинальным и стильным дизайном. Вышеупомянутая фирма входит в число крупнейших заводов электротехнической промышленности в России и в группу компаний Легран.

Быт человека невозможен без электрического освещения, бытовых приборов. Для управления такими устройствами и нужны выключатели. На сегодняшний момент ассортимент выключателей широк и разнообразен.

Настройка акустического выключателя

Настройка устройства осуществляется с помощью двух переменных резисторов. Я добивался такой чувствительности, что выключатель не реагировал на музыку, речь и легкие удары дверью, но при этом отлично срабатывал по хлопку с противоположного конца комнаты. Следует учитывать, что микрофон нужно располагать в направлении хлопка.

Вы наверняка задавались вопросом, почему именно хлопок? Дело в том что амплитуда звуковой волны, вызванная хлопком, гораздо больше, чем при обычном разговоре или музыке, поэтому усилитель можно настроить таким образом, чтобы отсеять другие источник звука, тем самым исключить ложное срабатывание устройства.

Теперь, надеюсь, вы убедились, что сделать акустический выключатель своими руками довольно просто. Данное устройство я собрал на макетной плате, но если применять SMD компоненты и твердотельные реле, то размеры акустического выключателя не превысят спичечный коробок. Всем удачной сборки!

Скачать прошивки для трех разных вышеописанных алгоритмов работы акустического выключателя.

Способ установки выключателя

Накладной двухклавишный выключатель Типы выключателей по способам монтажа различаются открытые (накладные) и внутренние (встраиваемые). Выбор зависит, прежде всего, от вида электропроводки, подбираются соответствующие устройства. При этом устанавливать внутренний выключатель при наружной проводке не запрещено.

Накладные приборы существенно выступают над поверхностью, но не требуют дополнительного отверстия внутри стены (по типу подрозетника). Не всегда такие устройства выглядят эстетично, но некоторые дизайнерские модели специально выбирают для дополнения внутренней и внешней отделки помещения.

Для встроенных коммутаторов необходима дополнительная полость по размеру, которую следует заранее подготовить. Подобные выключатели необходимо учитывать при построении первоначального плана электропроводки. Приборы практически не выделяются, что делает их более эстетичными и удобными.

Виды звуковых выключателей

Ассортимент данных коммутационных аппаратов на сегодняшний день является достаточно обширным. Это распространяется не только на виды, но и на ценовые категории и некоторые особенности отдельных вариантов. Более того, существуют даже дизайнерские модели, которые предназначены для интерьеров все тех же «умных» домов. Но, в целом, все современные выключатели делятся на следующие виды:

• Хлопковые;
• Акустические;
• С датчиком движения и звука.

Хлопковый выключатель, как уже было сказано, срабатывает, улавливая звуки определенного количества хлопков. Кстати, не все схемы именно этой модели сложно воспроизвести своими руками, так что любой радиолюбителей сможет попробовать сделать данный аппарат.

Акустический выключатель реагирует на голос, какую-либо команду. Кодовые фразы могут быть стандартными: «включить», «выключить», но некоторые обладатели звуковых моделей предпочитают задавать свои варианты, которые точно не выкрикнешь случайно. Правда, аппараты, поддерживающие функцию выбора кодового слова, стоят несколько дороже.

Последний вариант из общего ассортимента является наиболее технологичным. Его конструкция устроена таким образом, чтобы реагировать на движения человека и его голос одновременно. Они существуют для того, чтобы не было распространенных сбоев, о которых будет сказано позже.

Принцип работы

Примитивную модель акустического прибора, можно собрать навесным монтажом с проверочной лампочкой и источником питания 8 вольт. При этом используются:

• мощный биполярный транзистор прямой проводимости типа КТ818, или зарубежные аналоги,
• двухтактный микрофонный усилитель,
• обычный микрофон (например, от магнитофона или наушников)

Такое устройство акустического выключателя позволяет наглядно проследить механизм преобразования шумового сигнала в электрический. Микрофон принимает волновой сигнал и передает его на усилители, после чего, через базу ключа срабатывает транзистор, запуская подключение тока.

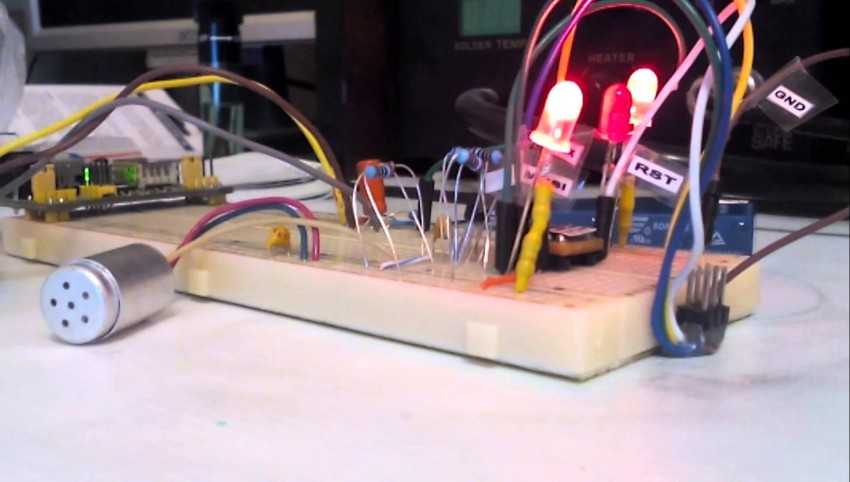

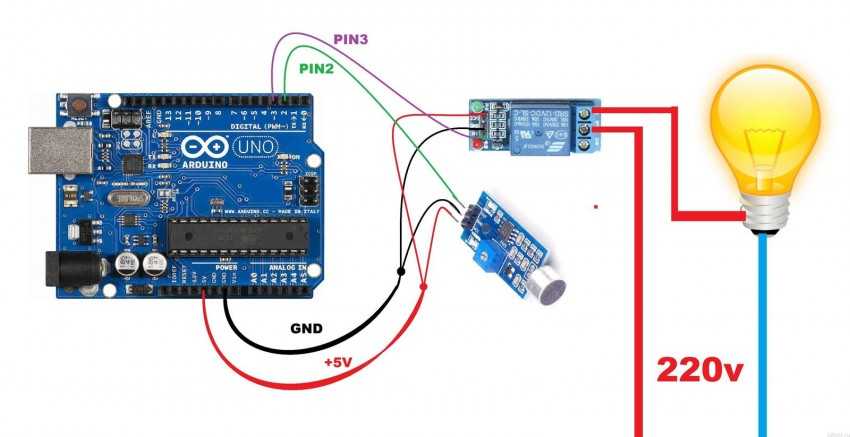

Акустический выключатель с микроконтроллером

Инструкцию для изготовления выключателя своими руками можно рассмотреть на примере использования микроконтроллера Ардуино, с присоединением к нему двух плат: звукового модуля, т.е. микрофона с усилителями и силового реле. Будет необходим источник питания в 5 вольт, и USB кабель для подключения к ПК.

После установки компьютерной программы для прошивки, которая скачивается с официального сайта, можно настроить некоторые параметры под индивидуальный запрос: отрегулировать звуковую чувствительность, скорость срабатывания после звукового сигнала и установить значение порога, во избежание помех и ложных сигналов.

Установка, подключение и настройка

Подсоединение реле к цепи осветительных приборов предельно простое:

подключение последовательное;
к клеммам L, N подсоединяем проводки линии питания, при этом полярность на входе не имеет значения

Не обязательно, но желательно, чтобы на L стала фаза, на N — ноль, но как уже сказано, это не важно, и если перепутать, реле будет работать полноценно;
к клеммам выхода подключаем проводки, идущие к лампочке.

Места контактов могут скрываться под крышкой, провода можно зажать внешним клеммником. Датчик фиксируется на болты, шурупы, двусторонний скотч. Хотя это не желательно, но прибор может просто висеть на проводах, при минимальном стабильном положении и надежной фиксации проводков зажимами, так как он легкий. Пользователь должен определить, с каким уровнем шума локацию выбрать соответственно выставленным настройкам, чтобы не было ложных активаций.

Положение должно быть такое, чтобы свет не мешал работе, если есть сенсор, отслеживающий светлую пору суток.

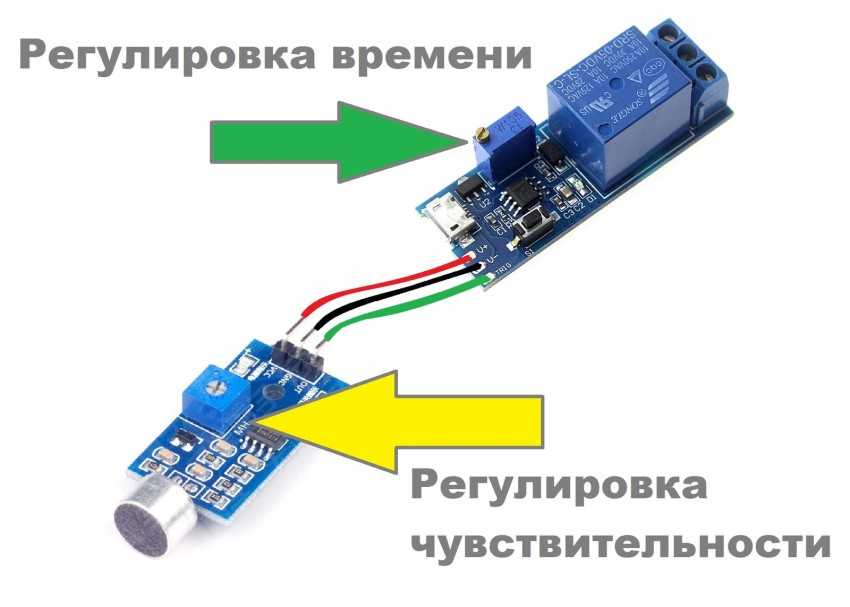

Настройка

Встроенный микрофон обладает высокой чувствительностью и если его не отрегулировать, риск ложных активаций будет значительным. Для настройки стандартный датчик звука с опцией регулировки имеет селекторы (кнопки, колесики). Один — для выставления границ предельного шума, при которых происходит срабатывание. Считается, что оптимальный уровень — 50 дБ (эквивалент хлопка ладонями). Другим устанавливают временный промежуток, через который происходит отключение после фиксации звуковых волн.

Если устройство, например, находится далеко от дверей, то чувствительность повышают, если есть много фоновых шумов — понижают.

Испытание акустического устройства

Акустический датчик включения и выключения света испытывается на вероятность активации от любых резких звуков и шумов, кроме хлопков. В качестве подопытного прибора рассмотрим выключатель Claps Max отечественного производства. Проверим, будет ли он срабатывать на звуки — от ударов молотка по доске, включённого гайковёрта, лобзика и болгарки, цоканья отвёртки по металлу. Такие звуки могут спровоцировать активацию устройства.

Видео: испытание акустического выключателя Claps Max

В нашем варианте устройство не сработало ни на звук от включённых электроинструментов, ни на стук молотка, ни на цоканье отвёртки. При этом оно продолжало отвечать на хлопки в ладоши. Это можно назвать отличным результатом.

Самостоятельную сборку и монтаж акустического (или хлопкового) выключателя следует производить с соблюдением норм техники безопасности. После испытания прибора на восприимчивость можно внести коррективы в его настройки.

Настройка

Регулировка изделия производится двумя переменными резисторами. Цель — добиться такого уровня чувствительности, что выключатель не срабатывал на громкую музыку, голос или посторонний шум.

ВажноПри установке микрофон должен быть направлен в сторону, откуда идёт звук хлопка. Вид готового изделия показан на картинке 1

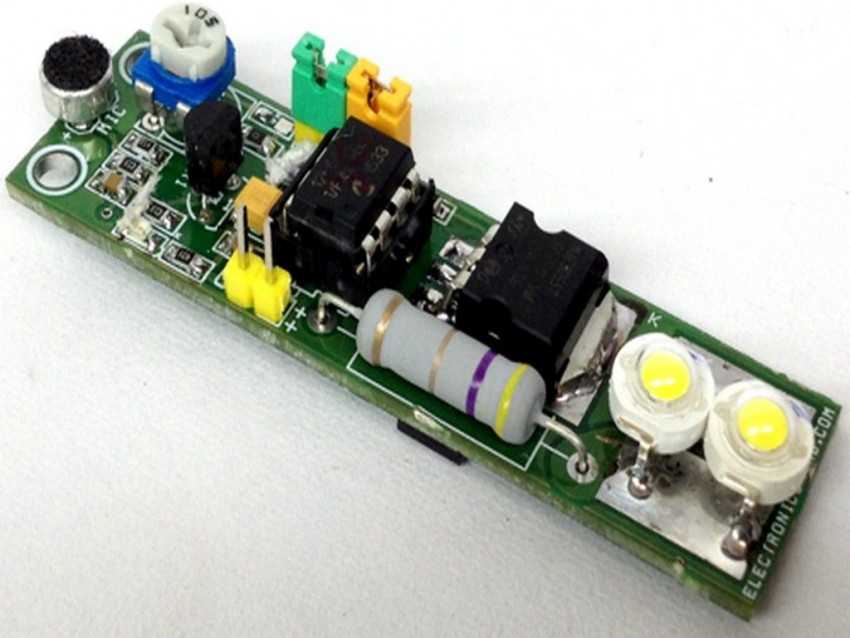

Вид готового изделия показан на картинке 1.

Почему хлопок в ладоши используется, как сигнал? При ударе ладонями образуется звуковая волна большой амплитуды, хорошо улавливаемая микрофоном. Из-за высокой амплитуды управляющего сигнала вероятность несанкционированного срабатывания исключается. При использовании в схеме микроконтроллера можно заменить управляющую светом команду с хлопка на любой звук или слово. Все нюансы установки хлопкового выключателя вы найдете в отдельном материале.

Применение определённого слова, как команды, вызывает трудности, так как его приходится произносить с определённой интонацией для получения нужной амплитуды.

В любом доме или квартире есть приборы, которые отвечают за освещение — это выключатели. Простые — это клавишные, а те, что посложнее могут быть разными — сенсорные, с подсветкой, светодиодные, проходные, инфракрасные. Обо всех этих видах, а также о том, как они ремонтируются в случае поломки, устанавливаются или меняются, вы можете узнать в отдельных статьях на нашем сайте.

Плюсы и минусы

Важнейшим преимуществом звукового переключателя перед классическими является простота и удобство использования. Пользователю не нужно думать, куда установить выключатель.

Основные преимущества:

• работают с любыми электроприборами или источниками света;
• возможность включить и выключить бытовой прибор или свет, находясь в любой точке комнаты;
• отсутствие лишних проводов;
• надежность и длительный срок службы;
• бесшумность;
• безопасность.

Недостатки:

• Современные датчики умеют распознавать звук, который нужен для включения и выключения. Пользователю нужно точно знать, на какой именно сигнал отреагирует сенсор.
• Зона чувствительности ограничена. В большой по площади комнате придется хлопать громко или подходить ближе к сенсору. Если увеличить чувствительность, датчик может ложно среагировать на аналогичные звуки.

Принцип работы

Примитивную модель акустического прибора, можно собрать навесным монтажом с проверочной лампочкой и источником питания 8 вольт. При этом используются:

• мощный биполярный транзистор прямой проводимости типа КТ818, или зарубежные аналоги,
• двухтактный микрофонный усилитель,
• обычный микрофон (например, от магнитофона или наушников)

Такое устройство акустического выключателя позволяет наглядно проследить механизм преобразования шумового сигнала в электрический. Микрофон принимает волновой сигнал и передает его на усилители, после чего, через базу ключа срабатывает транзистор, запуская подключение тока.

Голосовое реле

Предлагаю простой акустический автомат для включения различных исполнительных устройств. Суть работы схемы (рис.1) заключается в следующем. При определенном уровне акустических шумов вблизи высокочувствительного датчика-микрофона ВМ1, пороговый уровень включения которого устанавливается подстроечным резистором R1, усиленный операционным усилителем DA1 сигнал поступает на транзисторный ключ VT1-VT2, который подает питание на реле К1. Реле своими контактами (на схеме они не показаны) замыкает цепь питания нагрузки. После прекращения шумов нагрузка выключается.

Рис.1. Принципиальная схема акустического автомата

Данный способ используется в микродиктофонах, которые автоматически включаются в режим записи при наличии звукового сигнала. Мною эта схема используется для автоматического включения УЗЧ домофона.

Данная схема хорошо послужит в автомате освещения. Тогда ее стоит дополнить оконечным каскадом с задержкой выключения на 3…4 минуты. Если установить такой автомат, например, в прихожей, то свет будет загораться автоматически при наличии малейшего шума (открывающейся двери или голоса) и гаснуть по прошествии нескольких минут при полной тишине.

В исходном состоянии оба входа микросхемы DA1 находятся в состоянии равновесия, и на базу транзистора VT1 поступает очень слабый сигнал, порядка нескольких милливольт, недостаточный для открывания транзистора. При звуковом воздействии на микрофон переменное напряжение подается на вход 2 ОУ. Многократно усиленный сигнал с вывода 6 ОУ, еще усиленный транзистором VT1, попадает на электронный ключ на транзисторе VT2, который, в свою очередь, коммутирует исполнительное устройство — реле К1.

От номиналов С5 и R2 зависит задержка выключения реле при пропадании звукового воздействия на микрофон. Если задержка не нужна — эти элементы из схемы исключают. Когда нужна большая задержка выключения, номинал С5 следует увеличить. При номиналах, указанных на схеме, задержка выключения при питании схемы 12 В составит 1 мин ±10%. Если емкость конденсатора С5 увеличить до 2000 мкФ, задержка выключения при том же напряжении питания возрастет до 10 минут. Однако в последнем случае теряется точность времени выдержки и возрастает зависимость от длительности первоначального воздействия звуковых колебаний на микрофон.

Диод VD1 служит для устранения дребезга контактов реле К1. К1 — маломощное реле типа РЭС10, РЭС15 на напряжение срабатывания 9…11 В. Для коммутирования мощных цепей нагрузки с большим напряжением питания необходимо соблюдать меры безопасности и использовать реле с соответствующим допустимым током через контакты. Микрофон ВМ1 представляет собой капсюль ДЭМШ или аналогичный с сопротивлением обмотки 200…250 Ом и выше. Хорошие результаты получаются при использовании в качестве микрофона электретного капсюля МКЭ различных модификаций (ранее использовался в качестве встроенного микрофона кассетных магнитофонов).

Для устранения наводок и прочих помех микрофон необходимо соединить с устройством коротким экранированным кабелем длиной не более 20 см. При жестком креплении корпуса устройства к другим конструкциям (например, к вертикальной стене) следует обернуть микрофонный капсюль поролоном и не привинчивать к корпусу устройства, чтобы помехи при различных ударах (например, хлопаниях соседней двери) не воздействовали на микрофон.

В качестве VT2 можно использовать кремниевые транзисторы средней мощности КТ603, КТ630 или их аналоги с любыми буквенными индексами. В качестве VT1 подойдет КТ361 с любым буквенным индексом.

Правильно собранное из исправных деталей устройство в настройке практически не нуждается. Нужно только подстроечным резистором R1 подобрать порог срабатывания устройства.

Промышленные реле

Рассмотрим несколько моделей акустических реле, которые можно приобрести.

Лестничный автомат ASO-208

Одно из недорогих реле от белорусских производителей — его можно приобрести за 300-400 рублей (около 7-8 долларов). Устройство вполне достаточно для стандартной лестничной площадки. Как видно на фото оно, поддерживает лампочки до 150 ват, чего хватает для освещения любой лестничной площадки даже лампами накаливания (хотя если экономить, то лучше применять светодиодные, энергосберегающие).

Реле монтируется прямо на стенку и имеет встроенный микрофон. Чувствительность микрофона регулируемая.

Например, если устройство установлено далеко от входных дверей, то ее можно увеличить, если же имеется фоновый шум, то уменьшить. Регулировка осуществляется ручкой, которую можно проворачивать отверткой или любым другим подобным инструментом.

При максимальном уровне гарантируется срабатывание даже на звон связки ключей.

В реле встроена задержка выключения на 1 минуту, после того как был распознан последний звук. Задержку, к сожалению, изменить нельзя.

Реле ЭВ-01

Это датчик шума для освещения уже российского производства (ООО «Реле и автоматика»), цена его тоже порядка 300-400 рублей. От предыдущего устройства отличается меньшей мощностью подключаемой нагрузки, всего лишь 60 Вт. Однако и этого хватит для большинства лестничных подъездов и площадок.

Как и в предыдущем случае, оно монтируется прямо на стену и имеет встроенный микрофон. Его чувствительность, к сожалению не регулируется. Производитель гарантирует срабатывание на любой звук в радиусе 5 метров. Присутствует также задержка выключения, она правда меньше всего 50 секунд.

Плюсом данного реле является наличие фотоэлемента, который разрешает работу только в темное время суток. Его чувствительность тоже не регулируется, поэтому нужно выбирать место установки устройства так, чтобы не было ложного срабатывания, например, от засветки через окно уличными фонарями.

Подключается устройство точно так же как и предыдущее, правда клеммы скрыты под крышкой корпуса.

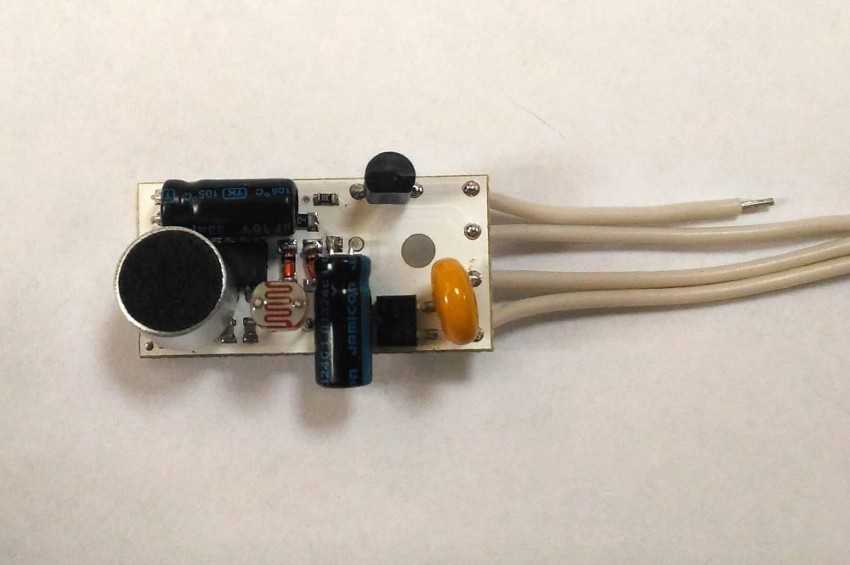

Реле с Али Экспресс

Более дешевое устройство можно заказать на всем известной площадке Ali Express. Например, там предлагается акустическое реле Joying Liang (на сайте название: РАДУЯСЬ ЛЯН Звук Свет Управления Задержки Переключатель Поверхностного типа Энергосберегающие Акустическая Светло-активируется Реле, это последствия автоматического перевода) всего за 266 рублей.

Это устройство по своим характеристикам похоже на реле российского производителя.

Подключается реле с помощью клемм выпущенными из корпуса проводами (их можно зажать во внешний клеммник).

С микроконтроллером

Микроконтроллер — это маленький кусочек кремния, покрытый пластиком и имеющий металлические выводы, который не выполняет никаких функций без программного обеспечения. Применение его в любой техничке делает её умной и предполагает использование в системе «Умный дом».

Отличие от стандартного звукового выключателя:

• уменьшенное время срабатывания до 100 микросекунд;
• возможности перепрограммирования, установки индивидуальных параметров;
• увеличенный радиус действия;
• возможность изменения порогового значения сигнала (для устранения помех и исключения реагирования на ложные команды);
• плавное изменение яркости освещения;
• меньшее количество составных частей;
• защита от замыкания.

Вариант сборки

Схема простого акустического выключателя с блоком питания от 4,5-12 вольт, и с диапазоном действия на расстоянии 2-3 м, собирается на печатной или макетной плате и состоит из большего количества деталей.

За силовую часть отвечает транзистор КТ818 подключенный к реле с катушкой питания в 9 вольт.

Чувствительность электретного микрофона задается резистором питания в 10 кОм и конденсатором на 0,1мкФ. Ее отрегулировать исходя из сопротивления резистора и емкости конденсатора, и за счет использования более чувствительных транзисторов. Номинал резистора может начинаться от 2кОМ, в зависимости от мощности питания, подаваемого на схему.

Далее идут два каскада усиления с биполярными транзисторами КТ315 (можно использовать импортные аналоги, например 2N5551). Номиналы сопротивлений можно варьировать на 50%. Для электромагнитного реле нужно установить защитный диод. Для этой функции подойдет кремниевый 1N4148 или 1N401. Для индикации работы схемы в силовой части можно установить светодиод.

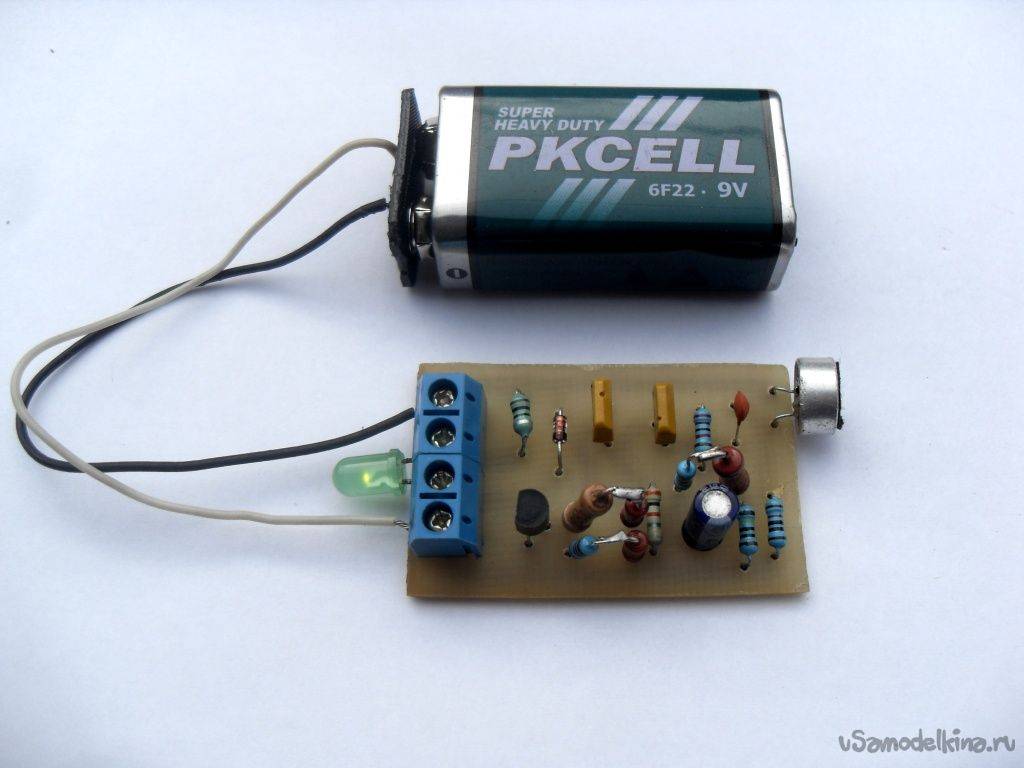

Как можно судить по фото, самодельные акустические выключатели довольно компактны, к ним легко подобрать футляр и использовать в мобильных и статичных приборах, для питания используются обычные батарейки. Можно задействовать также и зарядные устройства от мобильных телефонов с выходным напряжением в 5 вольт.

При тестировании надо обратить внимание на реакцию устройства, так как для запуска и отключения правильно собранного акустического выключатель нужно сделать четкий и резкий хлопок

Эффектное при демонстрации реакция на более расплывчатые и размытые шумы, может значительно затруднить использование прибора, вызывая непроизвольное включение или выключение во время фонового шума

Важно также предусмотреть наиболее оптимальное расположение микрофона

Для изготовления встроенных звуковых датчиков можно воспользоваться схемами с питанием 220 вольт, которые могут монтироваться со стандартными клавишными выключателями световых приборов. В них используются в которых используются триггеры на тиристорах и ключевые механизмы.

Настройка

Регулировка изделия производится двумя переменными резисторами. Цель — добиться такого уровня чувствительности, что выключатель не срабатывал на громкую музыку, голос или посторонний шум.

Важно
При установке микрофон должен быть направлен в сторону, откуда идёт звук хлопка.

Вид готового изделия показан на картинке 1.

Почему хлопок в ладоши используется, как сигнал? При ударе ладонями образуется звуковая волна большой амплитуды, хорошо улавливаемая микрофоном. Из-за высокой амплитуды управляющего сигнала вероятность несанкционированного срабатывания исключается. При использовании в схеме микроконтроллера можно заменить управляющую светом команду с хлопка на любой звук или слово. Все нюансы установки хлопкового выключателя вы найдете в отдельном материале.

Применение определённого слова, как команды, вызывает трудности, так как его приходится произносить с определённой интонацией для получения нужной амплитуды.

В любом доме или квартире есть приборы, которые отвечают за освещение — это выключатели. Простые — это клавишные, а те, что посложнее могут быть разными — сенсорные, с подсветкой, светодиодные, проходные, инфракрасные. Обо всех этих видах, а также о том, как они ремонтируются в случае поломки, устанавливаются или меняются, вы можете узнать в отдельных статьях на нашем сайте.

С полученными знаниями вы сможете изготовить этот прибор, который пригодится в хозяйстве.

Вариант сборки

Схема простого акустического выключателя с блоком питания от 4,5-12 вольт, и с диапазоном действия на расстоянии 2-3 м, собирается на печатной или макетной плате и состоит из большего количества деталей.

За силовую часть отвечает транзистор КТ818 подключенный к реле с катушкой питания в 9 вольт.

Чувствительность электретного микрофона задается резистором питания в 10 кОм и конденсатором на 0,1мкФ. Ее отрегулировать исходя из сопротивления резистора и емкости конденсатора, и за счет использования более чувствительных транзисторов. Номинал резистора может начинаться от 2кОМ, в зависимости от мощности питания, подаваемого на схему.

Далее идут два каскада усиления с биполярными транзисторами КТ315 (можно использовать импортные аналоги, например 2N5551). Номиналы сопротивлений можно варьировать на 50%. Для электромагнитного реле нужно установить защитный диод. Для этой функции подойдет кремниевый 1N4148 или 1N401. Для индикации работы схемы в силовой части можно установить светодиод.

Как можно судить по фото, самодельные акустические выключатели довольно компактны, к ним легко подобрать футляр и использовать в мобильных и статичных приборах, для питания используются обычные батарейки. Можно задействовать также и зарядные устройства от мобильных телефонов с выходным напряжением в 5 вольт.

При тестировании надо обратить внимание на реакцию устройства, так как для запуска и отключения правильно собранного акустического выключатель нужно сделать четкий и резкий хлопок

Эффектное при демонстрации реакция на более расплывчатые и размытые шумы, может значительно затруднить использование прибора, вызывая непроизвольное включение или выключение во время фонового шума

Важно также предусмотреть наиболее оптимальное расположение микрофона

Для изготовления встроенных звуковых датчиков можно воспользоваться схемами с питанием 220 вольт, которые могут монтироваться со стандартными клавишными выключателями световых приборов. В них используются в которых используются триггеры на тиристорах и ключевые механизмы.
