Автоматический выключатель на 16А — какую нагрузку выдерживает

Монтаж однополюсного автомата

Рассмотрим, как подключить однополюсный выключатель-автомат на din-рейку:

Нужно подготовить будущий щиток. Для этого предварительно купите дин-рейку и установите её в корпус;
Далее, на ней нужно закрепить наш автомат

Обращаем Ваше внимание, что вопреки мнениям, нельзя заменить один двухполюсный автомат двумя однополюсными – это может повлечь сбои в их работе. Многие профессиональные электрики отмечают, что такой групповой автомат может даже сам стать причиной возгорания проводки;
При помощи специальных защелок на автомате установите его на рейку и закрепите при необходимости винтовыми зажимами

Следите за тем, чтобы винт не слишком пережал пластиковые крепления УЗО, иначе оно не выдержит и даст трещину. Фото — автоматы на дин-рейке

Довольно часто домашними электриками используются автоматы со специальным расцепителем. Устройство с таким креплением можно вынимать из дин-рейки и прочих поверхностей очень быстро, т. к. оно снимается простым нажатием на установочный «крокодил».


Фото — принцип подключения автоматов УЗО

Если самостоятельно нет возможности подключить контактор, то рекомендуем обратиться за помощью к специалистам. Установка однополюсного автомата обойдется примерно в 150–200 рублей (цена может зависеть от конкретной электротехнической компании).


Фото — принцип установки автоматических выключателей

Помните, перед тем, как ставить или менять любой автомат (с одним или несколькими полюсами), необходимо получить разрешение в Вашей энергопоставляющей компании. Иначе Вас могут оштрафовать. Также рекомендуется предварительно с профессиональным электриком согласовать параметры и технические характеристики выбранного контактора.

Маркировка автоматических выключателей

Главная задача любого автоматического выключателя — быстро определить появление чрезмерного тока и обесточить сеть раньше, чем будет повреждена проводка. На корпусах “автоматов” указывают базовый или, так называемый, номинальный ток срабатывания (In), например C16

И если с цифрами всё понятно (ток у нас измеряется в амперах), то на первую букву “C” уже мало кто обращает внимание, а она не менее важна..

Каждый автомат рассчитан на определенное превышение силы тока (ток перегрузки), при котором он срабатывает, а буквами (A, B, C, D) обозначают величину этого превышения. Токи перегрузки, как правило, не затянуты по времени и не вызывают повреждения линии.

Автоматы типа «А», обладают самой высокой чувствительностью. Электромагнитный расцепитель подобных устройств срабатывает при превышении тока на 30% от номинала.

Автоматы типа «B» — электромагнитный расцепитель срабатывает в переделах от 3 до 5-кратного превышения тока от номинального. То есть, для автомата B16 отключение при превышение по пусковому току может произойти при значении от 48А (16х3=48). Именно эти автоматы рекомендованы для защиты освещения и розеточных линий в жилых домах.

Автоматы типа «C». Здесь уже электромагнитный расцепитель (ЭР) срабатывает в переделах от 5 до 10-кратного тока от номинального. Они отлично справляются с ролью вводных устройств для защиты общей сети, но не для отдельных веток, к которым подключены группы розеток и осветительные приборы. При изношенных и длинных электросетях чем раньше отключится автомат по мгновенной защите, тем лучше. Для автомата С16 выключение по пусковому току может произойти только, если ток будет превышать 80А (16х5=80).

Автоматы типа «D» применяют для подключения электродвигателей на производствах. Здесь ЭР срабатывает в пределах от 10 до 20-кратного значения тока от номинала. Автоматические выключатели с характеристикой “D” в быту не применяются.

Пусковые токи присутствуют в пылесосах или других бытовых приборах с мощными двигателями (как правило не более 1,5 кВт). Номинальный ток при этом не превышает 7А, а пусковой может достигать и 30А при особо тяжелых условиях, но длиться менее секунды. Как видите, применение автоматов с характеристикой типа “B” для бытовых нужд хватает, как говорится, “за глаза”.

Кроме того, для всех автоматических выключателей нормируется ещё и «условный ток нерасцепления». Он всегда равен 1,13 In и при таком токе автомат не должен отключаться в течение 1 часа (для автоматов с In

Надеюсь, сегодняшняя статья была вам полезна и тема выбора автоматических выключателей стала чуточку понятней. Если остались вопросы или желаете что-то добавить, оставляйте свои комментарии, обсудим.

Подписывайтесь на канал и узнавайте первыми о новых материалах, опубликованных на сайте.

Если считаете статью полезной,не ленитесь ставить лайки и делиться с друзьями.

Очистка кэша для отдельной страницы в Safari и почему это лучший браузер для web-разработчика.Проблема, о которой умалчивают продавцы “умных” устройств Xiaomi. Что не так с китайскими и глобальными версиями Копирует, сканирует, но не печатает. Простое решение проблемы с МФУ Canon MF 4410 в Windows 10Чего не стоит делать если телефон упал в водуШифрование файлов с помощью OpenSSLОпределение температуры процессора в Windows 10 через PowerShell.

Назначение автоматических выключателей

Для того чтобы предотвратить такую ситуацию, и существуют выключатели автоматические. Наиболее распространенные и хорошо зарекомендовавшие себя — это выключатели фирмы АВВ. Внутри помещений обычно ставят автомат 16 ампер. Такие выключатели производятся в виде модулей, за счет чего их можно свободно монтировать в необходимом количестве и в нужном месте.

Лучше всего использовать специальные DIN-рейки, предназначенные для крепления на них выключателей. Любой человек, даже не слишком разбирающийся в электрике, сможет осуществить монтаж таких выключателей. Единственное, что нужно, это правильно подобрать номинал используемого прибора.

Помимо прочего, автоматические выключатели можно при необходимости дополнить различными датчиками дистанционного отключения, индикаторами срабатывания и пр., что в итоге сделает использование электроустановки более комфортным и долговечным.

Когда неожиданно в доме или квартире выключается электричество, то начинают искать причину. А она часто кроется в превышении допустимой нагрузки на сеть. Другими словами, в розетки включено намного больше электроприборов, чем было рассчитано при строительстве, либо чем было выделено на конкретного потребителя.

Так как же определить, какую нагрузку выдержит автомат на входе в дом или квартиру, либо на отдельно взятой группе потребления? Есть несколько несложных правил, и если следовать им, проблем с отключением электричества не должно возникнуть

И неважно, какой используется автомат, — 16 ампер или 25 и т.д

Расчет оптимальной высоты розеток: от пола и над столешницей

Правильно установить розетки на кухне можно, разделив предварительно это помещение на три зоны — нижнюю, среднюю и верхнюю. В зависимости от разделения мест включения по зонам будет зависеть высота их установки на стенах.

Нижняя зона. В этой части должны располагаться места подключения наиболее энергоемких агрегатов используемых на кухне. К ним относятся — холодильник и морозильник (в некоторых случаях их может быть несколько. Зависит это от размеров кухонного помещения и потребностей хозяев.). Кроме того — стиральная и посудомоечная машина.

В этой же зоне должно быть оборудовано подключение плиты или варочной поверхности, в том случае, если дом не подключен к газу. Для подобных агрегатов могут понадобиться трехфазные розетки и вилки.

Там же требуется монтировать устройства подключения для духового шкафа (одного или двух), а также для фильтра и измельчителя отходов, устанавливаемого в системе слива из раковины.

Итого, получается, что в нижней зоне необходимо устанавливать не менее пяти — шести устройств для электрического подключения. Кабель для розеток этой зоны должен рассчитываться с учетом предполагаемого энергопотребления. На этой линии обязательно требуется смонтировать защитный автомат. Высота установки от пола для нижней зоны должна быть не меньше десяти и не больше пятнадцати сантиметров.

Средняя зона. Это уровень поверхности для подключения рабочих бытовых приборов, которыми пользуются хозяева на кухне. Это стандартный набор, в который входят — чайник, кофеварка и кофемолка, соковыжималки, мясорубка и блендер, а также, мультиварка, пароварка, электрохлебопечка. Возможны и другие приборы.

В этой зоне нужных приборов достаточно много. При определении числа устройств для подключения при монтаже электропроводки требуется руководствоваться правилом. В одну розетку нельзя включать одновременно два прибора, которые имеют в сумме большую мощность, чем номинальная у этой розетки.

Поэтому количество мест подключения должно быть процентов на тридцать больше, чем может потребоваться в обычных обстоятельствах. Всегда может возникнуть ситуация, когда будет нужно включить максимальное число бытовой техники.

Можно установить розетки на столешницу на кухне. Возможен вариант монтажа мест подключения на кухонном фартуке. В этом случае высота установки должна быть не меньше одного метра. Это соответствует норме монтажа устройств для подключения на десять сантиметров выше поверхности кухонной мебели. Розетка для столешницы должна быть встраиваемой, чтобы влага с рабочей поверхности не могла попасть на провода.

Розетка для микроволновой печи монтируется рядом с прибором, чтобы кабель подключения не болтался снаружи. Розетка для телевизора на стене может относиться как к средней, так и к верхней зоне. От этого будет зависеть высота ее расположения.

Верхняя зона. На уровне десяти сантиметров от потолка и 5 — 6 сантиметров от верхних поверхностей навесных шкафов устанавливаются устройства подключения для вытяжки, принудительной вентиляции (она нужна обязательно, если на кухне есть газовые приборы), осветительных приборов и электрического водонагревателя.

Расчет мощности автомата

Автоматический выключатель нужно выбирать таким образом, чтобы он максимально подходил по мощности к подключаемому электроприбору. Простыми словами, если вы устанавливаете электрический котел на 6 кВт, то и автомат нужно выбирать подходящей мощности.

Для этого нужно сначала узнать, а сколько же выдержит тот или иной автомат, например, на 16 или 32 Ампера. Для этого можно воспользоваться одной простой формулой и перемножить напряжение в сети на номинал автомата. Если сеть 220 Вольт, а автомат 16 Ампер, то мы умножаем 220*16 и получаем мощность, которую способен выдерживать автоматический выключатель. В данном случае это примерно 3,5 кВт.

Как видно, многое из подбора мощности автоматического выключателя связано с напряжением в сети. То есть, 220 или 380 Вольт играют очень большое значение, так как на каждую фазу нагрузка распределяется равномерно, а не на две. Для наглядности внизу будет приведена таблица, по которой можно легко рассчитать мощность автоматического выключателя.

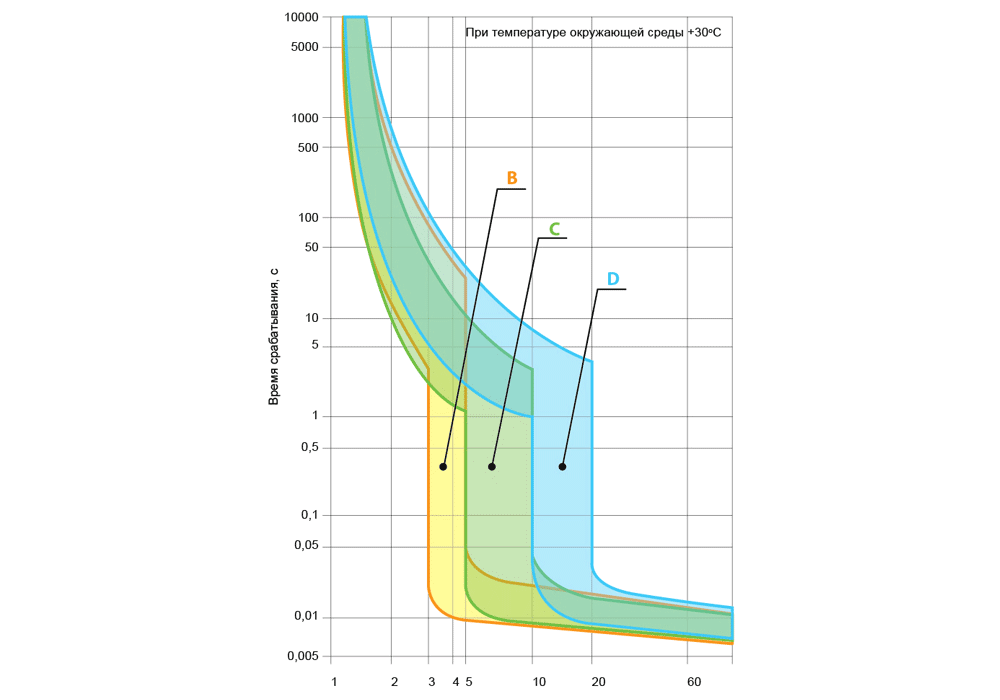

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Наглядно про категории автоматов на видео:

Особенности выключателей

Автоматические выключатели изготовлены из материалов, которые совершенно безвредны для здоровья человека. Самозатухающий термопласт используется при изготовлении корпуса прибора. Он способен выдерживать очень высокие температуры. Его контакты сделаны из медных пластинок, посеребренных для лучшего контакта и долговечности.

В конструкции автоматического выключателя присутствует специальное тепловое реле, которое срабатывает при превышении нормы проходящего тока, и электрическая цепь размыкается, не доводя до короткого замыкания. Чем выше показатель тока, тем быстрее скорость срабатывания автомата. Счет идет на доли секунды.

Сфера использования автоматических выключателей весьма обширна и распространяется от установки их во вводных электрических щитках до щитов распределения квартир или домов. Для использования автоматических выключателей выпускаются специальные распределительные щиты с уже установленными DIN-рейками на необходимое количество автоматов. Покупателю требуется только выбрать тот, который отвечает его пожеланиям, и установить щиток в квартире или в доме.

Несмотря на всю кажущуюся простоту использования автоматических выключателей, подключение автомата 16 ампер лучше доверить специалисту.

По номинальному току автоматические выключатели различаются как по силе тока (номинал от 1А до 6300А), так и по нагрузке на цепь (220В, 380 и 400В). Кроме того, выключатели принято различать по скорости срабатывания.

Как то писал про проводку для варочной плиты, что тянул новую и т.д. Тогда я реально «лохонулся» с кабелем – не ожидал, что индукционная плита будет расходовать 7,5 кВт. И ее не включить в обычную розетку в 16A (Ампер). Прошло какое-то время, и мне написал парень, что он также врезает варочную поверхность, и хочет подключить ее в обычную розетку в 16А? Вопрос был примерно таким – а выдержит ли розетка напряжение от плиты? И 16A это сколько киловатт? Просто ужас! Парня я светить не стал, но такое подключение может спалить вам квартиру! Обязательно читайте дальше …

Ребята если сами не знаете, что и как рассчитывается! Если в школе с физикой, а особенно с электрикой было плохо! То лучше вам не лезть в подключение электрических плит! Вызывайте понимающего человека!

А теперь давайте о напряжении и силе тока!

Каким должен быть кабель

Наиболее распространённым типом подключения электричества к квартирам или загородным домам является однофазная сеть. Исходя из этого критерия подбирается двух или трёх жильная проводка. Диаметр поперечного сечения должен подходить под размер клемм, установленных на автоматах С16. Максимальным, которое может использоваться в данной ситуации, является сечение в 25 мм2. Однако значение в первую очередь ориентируется на металл токоведущих жил: медь или алюминий.

ХарактеристикаАлюминиевая проводкаМедная проводка
Минимальное поперечное сечение, мм22,50,4
Проводимость тока, кВтНе более 3 при минимальных сечениях кабеляПревышает примерно в 1,6 раз
Срок эксплуатации, лет15-2040-50
Особенности эксплуатацииЛегко переламывается при нескольких перегибаниях в одном местеПри равном сечении жил показатель хрупкости превышает в 2-3 раза. За счёт лучших пластичных характеристик, легко прокладывается в самых труднодоступных местах. Не переламывается в результате длительной эксплуатации.
Удобство эксплуатацииПри подключении розетки для современного потребителя понадобится сечение не менее 4 мм2. Исходя из этого, подсоединение к автоматам С16 невозможно.При подключении розетки для современного потребителя понадобится сечение 2,0-2,5 мм2. Это означает, что непредвиденных сложностей при монтаже не возникнет.
Степень окисленияЖилы, оставшиеся без изоляции, быстро окисляются. Самовосстанавливающийся слой не способен полностью защитить металл от контакта с воздухом. Чтобы избежать снижения допустимой нагрузки, применяется специальная кварце-вазелиновая паста.Медь имеет хорошие токопроводящие показатели. Тем, не менее, при окислении этот параметр снижается, но не так быстро, как у алюминия.


Сравнительная характеристика медного и алюминиевого кабеля для домашней проводки Источник uk-parkovaya.ru

Как уже упоминалось, для автомата на 16 ампер сечение жилы не должно превышать 25 мм2. Согласно показателю предельного напряжения, оно равно 21 А при условии штробления и прокладке в штукатурке. В открытом виде (при непосредственном контакте с внешней средой), оно возрастает до 30 А.

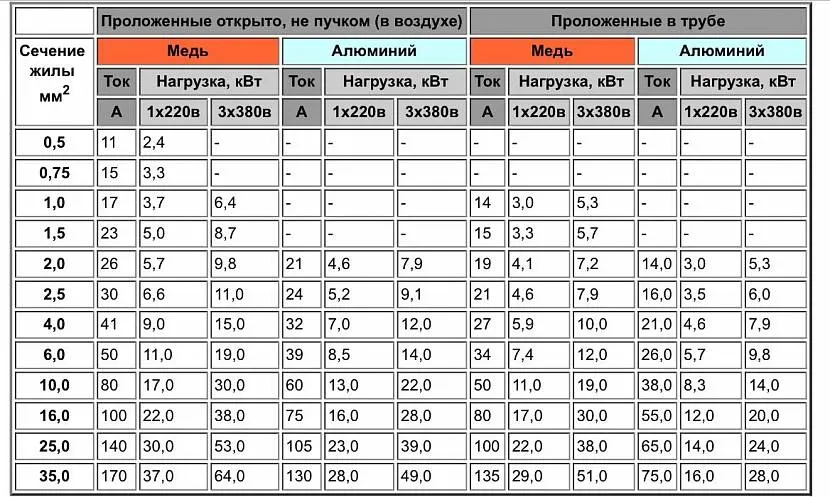

Таблица автоматов по мощности и силе токаИсточник santehmarka.ru

Таким образом, токопроводимость и вероятность совместимости с 1-полюсными либо многополюсными автоматами 16 Ампер зависят от количества жил, способа монтажа и условий, в которых он будет эксплуатироваться.

Через 16-ти амперный автомат за 1 ч. может проходить 23,2 А тока. В случае неблагоприятных условий, такое напряжение приблизится к неблагоприятному для медных проводников с сечением 25 квадратов, пределам. Если кратковременные нагрузки такого плана, проводка выдержать может, то частые и длительные повышения приведут к её преждевременному повреждению со всеми неблагоприятными последствиями.

Характеристики автоматов на 10 и 16 ампер

Электротехнические характеристики автоматических выключателей на 10 и 16 ампер

  • на номинальные токи 10 и 16 ампер;
  • однополюсные (для щитка в квартире, частном доме, офисном здании);
  • модульные (установлены на DIN-рейку);
  • с защитной характеристикой С (стандартная, в 90 % случаев);
  • трёх производителей:
ИзготовительСерия автоматического выключателяЦена от меньшей к большей
торговая маркаполное название
ИЭК или IEKИнтерЭнергоКомплектВА47-291
КЭАЗКурский электроаппаратный заводВМ632
GEGeneral ElectricG613
Действия автомата при протекание разных токов
Конструктивные частиТокиРеакция автоматического выключателя
Токопроводящие элементы при номинальном токеIn = 10 АIn = 16 Апроводит долговременно (месяцы, годы)
Тепловой расцепитель при перегрузках1,13·In = 11,3 А1,13·In = 18,08 А не срабатывает в течение 1 часа
1,45·In = 14,5 А 11,45·In = 23,2 Асрабатывает в течение 1 часа
2,55·In = 25,5 А2,55·In = 40,8 Асрабатывает в диапазоне 1-60 секунд
Электромагнитный расцепитель при коротком замыкании5·In = 50 А5·In = 80 А не срабатывает в течение 0,1 секунды
10·In = 100 А10·In = 160 Асрабатывает менее чем за 0,1 секунды
I = 6 000 А 2I = 6 000 Асрабатывает (дальнейшая работа автомата не гарантирована)
I > 6 000 АI > 6 000 А может не сработать, так как контакты сварятся

Таблица составлена в соответствии с таблицей 6 на странице 19 стандарта ГОСТ 50345 (ссылка на описание ниже). Указанными токами проводят испытания. Скорость срабатывания автомата при других (промежуточных) значениях тока определяют из время-токовых характеристик.

Дополнения к таблице: 1 – при токе большем номинального на 45 % (1,45·In – перегрузка) автомат гарантированно срабатывает в течение 1 часа. Следовательно, если для защиты провода ПВС 2х1 с токовой нагрузкой 10 А поставите автомат с тем же номинальным током 10 А, то сократите его срок службы. Почему? При перегрузках менее 14,5 ампер автомат будет бездействовать, а проводник перегреваться. Чтобы избежать этой распространённой ошибки нужно ставить автомат с номинальным током 6 или 8 А (расчётное значение относительно тока на одну жилу 10 А / 1,45 = 6,89 А). Подробнее о выборе верного сочетания кабеля и защитного автомата читайте в статье.

2 – значение 6 000 А (предельная коммутационная способность) действительно для выключателей ВМ63 выпуска КЭАЗ и G61 производства GE (для выключателя ВА47‑29 выпуска ИЭК оно равно 4 500 А). Если поставить автомат ВА47‑60 выпуска ИЭК, то ошибки не будет (у него ПКС = 6 кА).

Полный разбор обозначений на лицевой панели автоматов на 10А и 16А

Эксплуатационные характеристики автоматов на 10А и 16А

Износостойкость главных контактов при отключении под нагрузкой (отражает ресурс изделия):

  • ВА47-29 (ИЭК) – 6 000 циклов включения / отключения;
  • ВМ63 (КЭАЗ) – 4 000 циклов;
  • G61 (GE) – 10 000 циклов.

На подвижных контактах серебросодержащие керамические напайки, которые понижают переходное сопротивление.

Климатическое исполнение и категория размещения УХЛ4 по стандарту ГОСТ 15150-69:

  • работоспособен в умеренном и холодном макроклиматических районах (большая часть территории СНГ);
  • монтируют в вентилируемых отапливаемых помещениях.

Степень защиты IP20 по стандарту ГОСТ 14254-96:

  • защищён от попадания предметов с размером более 12,5 мм;
  • не защищён от проникновения воды.

Допускают присоединение жил кабелей и проводов сечением до 25 мм 2 . Контактные зажимы допускают присоединение соединительных шин (гребёнок) типа PIN и FORK (штырь и вилка соответственно). Удобны при подключении большого количества автоматов, а также эстетичны в распределительном щитке.

Монтируют на стандартную 35 мм DIN-рейку в распределительном щите.

Представленные выключатели имеют ширину 18 мм (это стандартная ширина 1 модуля или 1 полюса).

Тематические видеоролики

Замедленная съёмка гашения электрической дуги в модульном выключателе ABB:

Тонкости

Представленные автоматические выключатели откалиброваны (настроены) при температуре окружающей среды +30 °С. Следовательно, все представленные выше характеристики действительны при этой температуре. По пункту 8.6.1 стандарта ГОСТ 50345 отклонения испытательного тока не превышают 1,2 % на 1 °С. Встроенный тепловой расцепитель чувствителен к стороннему нагреву, поэтому в жаркое время года могут происходить ложные срабатывания.

Точность срабатывания электромагнитного расцепителя ±33 %, у промышленных автоматов это же значение – ±20 %.

Компания производитель. Купить автоматический выключатель. Цена автомата c63

Наиболее известные зарубежные компании производящие модульные автоматические выключатели ABB, Schneider Electric, Legrand. Из отечественных КЭАЗ, IEK, EKF.

Безусловно, модульный автомат c63 зарубежных брендов бытовой серии удовлетворяет нормам, предъявляемым к автоматам в быту. Но промышленные серии модульных автоматов, несомненно, качественнее, надежнее и удобнее для монтажа, чем бытовые.

Модульные автоматы отечественных компаний, как водится, сделаны в Китае. К слову, это не признак их ненадежности.  Грубо говоря, по качеству они не сильно отличаются от бытовых серий зарубежных компаний, а стоить могут дешевле и тоже удовлетворяют нормам для бытовых автоматов. Жаль, но они обычно не имеют серий, похожих на промышленные серии зарубежных брендов.

Особенности комплектации

Стоит отметить, что покупая автомат, надо иметь в виду, что он будет монтироваться вместе с УЗО. По совести, применять УЗО лучше не только одного производителя с автоматом, но и из одной серии с ним. В этом случае, можно быть точно уверенным в наилучшем их взаимодействии друг с другом.

К слову, УЗО отечественных производителей уступают по качеству зарубежным. И вообще, часто они не имеют в серии электромеханических УЗО и имеют намного меньшее разнообразие в характеристиках.

Также, применяя зарубежные автоматические выключатели, можно использовать различные вспомогательные приспособления. Это и разнообразные гребенки, дополнительные контакты и устройства автоматического включения. К сожалению, у отечественного производителя этих приспособлений или нет совсем, или ассортимент сильно ограничен.

Среди зарубежных брендов рекомендовать к применению, безусловно, стоит компанию ABB. Автоматы и сопутствующие им аксессуары этой фирмы, как водится, наиболее удобны для монтажа и отличаются разнообразием. Несомненно, Schneider Electric и Legrand уступают им в этом. Такие же компании как Siemens не представлены на отечественном рынке в своем полном ассортименте. Можно купить какие-то автоматы, но не найти в продаже УЗО, не говоря уже о дополнительных устройствах.

Но, конечно, речь идет о промышленных сериях автоматов с коммутационной способностью от 6000 Ампер. Все бытовые серии разных производителей, примерно, на одно лицо и не представляют собой ничего выдающегося.

Автомат C63 – цена

Цена автомата c63, как правило, складывается их его характеристик, количества полюсов и “раскручености” бренда. Цены на автоматы C63, даже одного производителя, могут значительно различаться.

Рекомендуем прочитать

Коммутационная или отключающая способность автоматического выключателя

Коммутационная или отключающая способность автомата – это возможность автомата отключатся определенное количество раз, при токе короткого замыкания (КЗ) определенной силы. Бытовые автоматы маркируются по стандарту IEC 23-3/EN 60898. Международный стандарт-“Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения”. Натурально, по правилам этого стандарта на автоматическом выключателе указывается номинальная наибольшая отключающая способность Icn   Читать далее…

Класс токоограничения автоматического выключателя

Класс токоограничения автоматического выключателя определяется скоростью гашения электрической дуги, возникающей при отключении автомата в случае короткого замыкания.

По определению, во время короткого замыкания автомат  разрывает контакты и соответственно, отключается. Факт, сила тока при коротком замыкании может достигать несколько тысяч ампер. Понятное дело, между размыкающимися контактами образуется электрическая дуга. Помимо всего прочего, дуга имеет высокую температуру. Следовательно, из-за данного обстоятельства автомат может выйти из строя. Значит, дуга должна быть как можно быстрее погашена. Гасится дуга с помощью дугогасительной камеры   Читать далее…

Характеристики автоматических выключателей – обозначения на корпусе

 Характеристики автоматических выключателей важный фактор при выборе защиты электроприборов в каждом конкретном случае.

Автоматический выключатель необходимо выбирать учитывая характеристики автоматических выключателей, обозначения которых нанесены на корпусе автомата   Читать далее…
