Назначение
Автоматический выключатель 25 ампер — устройство, основная задача которого обеспечивать безопасность электрической сети от действия сверхтока, то есть от короткого замыкания с перегрузкой. Главное предназначение аппарата заключается в обеспечении безопасности самого пользователя при использовании сети и электроприборов.
Подобное оборудование включается и выключается от электрической цепи. Чаще всего его используют, чтобы защитить электрическую плиту или другие кухонные нагревательные приборы.
Вам это будет интересно Формулы электрического тока
Обратите внимание! Также он может быть использован, чтобы уберечь систему освещения, двигатель, трансформатор и электронный электроприбор. Защита электроцепи как основное предназначение. Защита электроцепи как основное предназначение
Защита электроцепи как основное предназначение
Электрический щит учета электроэнергии 380В частного дома с розеткой 220В
В данном схеме электрического щитка дополнительно стоит модульная розетка 220В (номер 7) с индивидуальным устройством защиты – дифавтоматом (номер 8), совмещающим в себе Автоматический выключатель и Устройство защитного отключения. Номинал УЗО должен быть выше, чем у защитного автомата, например 40А, ток утечки 100 или 300 мА.
Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ
Следуя этому примеру, где розетка защищена автоматическим выключателем дифференциального тока, вы сможете установить любое другое модульное оборудование, контакторы, трансформаторы и т.д. в щит учета электроэнергии, если будет такая необходимость.
Еще раз отмечу, что под каждой схемой есть ссылки, перейдя по которым вы сможете прочитать подробности, узнать использованное оборудование, задать вопросы.

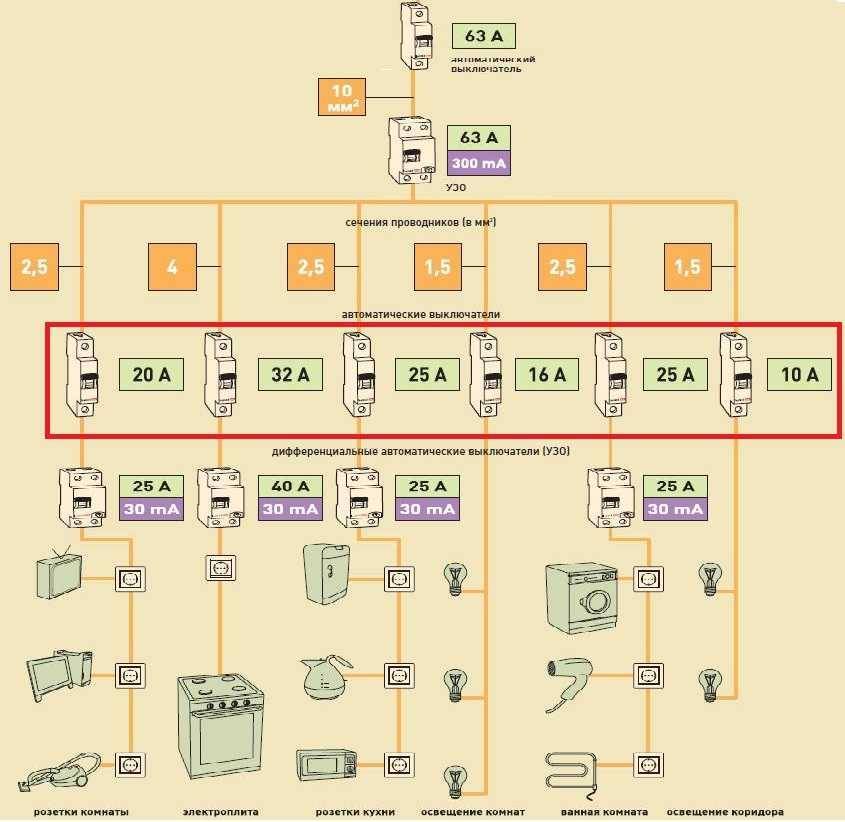

В остальном же, здесь представлены основные варианты, которые применяются при подключении к электросети частных домов и садовых домиков. А самое главное, такие электрощиты успешно принимаются контролирующими органами и вводятся в эксплуатацию.
Выбор автоматического выключателя по току
Промышленность изготавливает большое разнообразие автоматических выключателей по номинальному току: 0,5А; 1А; 1,6А; 2А; 3,15А; 4А; 5А; 6А; 10А; 16А; 20А; 25А; 32А; 40А; 50А; 63А. В быту используется в основном от 6А до 40А.
Поэтому нужно знать, какого сечения нужно прокладывать провод (кабель) до потребителя или группы потребителей и их мощности. От этого будет зависеть номинал АВ.
| Номинальный ток автоматического выключателя, А | Нагрузка электрической цепи, 220 В |
| 10 | Освещение, сигнализация |
| 16 | Розетки общего назначения |
| 25 | Кондиционеры, водонагреватели |
| 32 | Электрические плиты, духовые шкафы |
| 40; 50 | Общий ввод |
Теперь опредилемся,как выбрать сечения кабеля для электропроводки
По приведенным выше формулам можно рассчитать мощность электросети и значение рабочего тока в сети. Остаяется по полученным значениям выбрать сечение электрического кабеля, который можно использовать для рассчитываемой проводки в квартире.

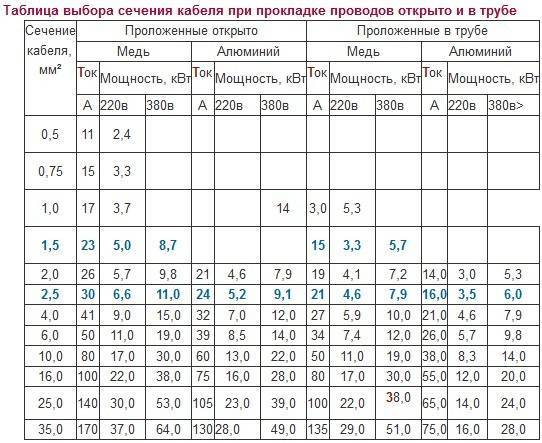

Это совсем просто. В настольной книги электрика, ПУЭ-правила устройства электрустановок, все сделано за нас. По таблице ниже ищете значение расчитаного тока нагрузки или расчетную мощность сети и выбираете сечение электрического кабеля.Таблица приводится для медных жил кабелей или проще, медного кабеля ,потому что использование аллюминевых кабелей в электропроводке жилых помещений запрещено.(читайте ПУЭ изд.7)
| Проложенные открыто | |||
| Сечение жил кабеля | Медные жилы | ||
| мм2 | Ток нагрузки | Мощн.кВт | |
| А | 220 В | 380 В | |
| 0,5 | 11 | 2,4 | |
| 0,75 | 15 | 3,3 | |
| 1 | 17 | 3,7 | 6,4 |
| 1,5 | 23 | 5 | 8,7 |
| 2 | 26 | 5,7 | 9,8 |
| 2,5 | 30 | 6,6 | 11 |
| 4 | 41 | 9 | 15 |
| 5 | 50 | 11 | 19 |
| 10 | 80 | 17 | 30 |
| 16 | 100 | 22 | 38 |
| 25 | 140 | 30 | 53 |
| 35 | 170 | 37 | 64 |
| Проложенные в трубе | |||
| Сечение жил кабеля | Медные жилы | ||
| мм2 | Ток накрузки | Мощн.кВт | |
| А | 220 В | 380 В | |
| 0,5 | |||
| 0,75 | |||
| 1 | 14 | 3 | 5,3 |
| 1,5 | 15 | 3,3 | 5,7 |
| 2 | 19 | 4,1 | 7,2 |
| 2,5 | 21 | 4,6 | 7,9 |
| 4 | 27 | 5,9 | 10 |
| 5 | 34 | 7,4 | 12 |
| 10 | 50 | 11 | 19 |
| 16 | 80 | 17 | 30 |
| 25 | 100 | 22 | 38 |
| 35 | 135 | 29 | 51 |
Чем опасно несоответствие кабеля сетевой нагрузке?
Правильный подбор защитного автомата по мощности – очень важная задача. Неверно выбранное устройство не защитит линию от внезапного возрастания силы тока.
Но не менее важно правильно подобрать по сечению кабель электропроводки. В противном случае, если суммарная мощность превысит номинальную величину, которую способен выдерживать проводник, это приведет к значительному росту температуры последнего
В итоге изоляционный слой начнет плавиться, что может привести к возгоранию.
Чтобы более наглядно представить, чем грозит несоответствие сечения проводки суммарной мощности включенных в сеть устройств, рассмотрим такой пример.
Новые хозяева, купив квартиру в старом доме, устанавливают в ней несколько современных бытовых приборов, дающих суммарную нагрузку на цепь, равную 5 кВт. Токовый эквивалент в этом случае будет составлять около 23 А. В соответствии с этим в цепь включается защитный автомат на 25 А. Казалось бы, выбор автомата по мощности сделан верно, и сеть готова к эксплуатации. Но через некоторое время после включения приборов в доме появляется задымление с характерным запахом горелой изоляции, а через некоторое время возникает пламя. Автоматический выключатель при этом не будет отключать сеть от питания – ведь номинал тока не превышает допустимого.
Если хозяина в этот момент не окажется поблизости, расплавленная изоляция через некоторое время вызовет короткое замыкание, которое, наконец, спровоцирует срабатывание автомата, но пламя от проводки может уже распространиться по всему дому.
Чтобы вам не пришлось браться за калькулятор и самостоятельно высчитывать сечение электропроводки по формулам, приведем типовую таблицу, в которой легко найти нужное значение.
Параметры автоматических выключателей
Необходим правильный подбор номинала Функция защитного автомата заключается в том, чтобы защищать электрическую проводку до того, как ток превысит допустимое значение. Это означает, что автоматический выключатель по току выбирается всегда меньшим, чем допустимый длительный ток электрической проводки.
Поэтому алгоритм выбора защитного автомата сводится к таким действиям:
- В первую очередь следует рассчитать толщину провода для конкретного участка, в зависимости от величины нагрузки.
- По таблице находится, какой силы ток выдерживают провода, в зависимости от сечения.
- Из всех имеющихся номиналов автоматов выбирается наиболее близкий по параметрам, но меньший, чем нагрузочная способность проводов. Номиналы автоматов имеют привязку к показателям длительного допустимого тока проводов и кабелей.
В качестве примера
Алгоритм выбора, не связан ни с какими сложностями и эффективно работает. Ниже представлена таблица, в которой отмечены максимальные величины электрического тока для проводников, которые прокладываются в домах или в квартирах. В этой же таблице в отдельной графе отмечены автоматы с номинальным рабочим током, которые рекомендовано применять в цепях таких проводников. Чтобы электропроводка не перегревалась и нормально работала, выбираются автоматы с показателями рабочего тока, которые меньше допустимых значений рабочего тока электропроводки.
Сначала следует подобрать сечение провода. Оно выбирается согласно расчетам, исходя из величины нагрузки. Например, чтобы запитать одну из нагрузок, по расчету нужно взять проводник, сечением 2,5 мм квадратных. Из таблицы видно, что этот проводник без проблем выдерживает ток до 27 ампер. Здесь же можно увидеть, что для защиты данного проводника следует установить автомат с рабочим током в 16 А.
Цепь работает следующим образом: до достижения 16 ампер, автомат работает нормально, как и электропроводка. Если ток начинает увеличиваться до определенной величины, автоматический выключатель начинает на него реагировать. Начинает работать тепловая защита. Чем больше превышается рабочий ток автомата, тем быстрее сработает защита. В случае короткого замыкания в сети, автоматический выключатель отключается мгновенно, поскольку защита от коротких замыканий и тепловая защита работают по-разному принципу.
Как рассчитать мощность потребителя
Как правило, характеристики автоматических выключателей выбираются в зависимости от мощности нагрузки. Проще сделать расчеты, если к электрической линии подключен только один электроприбор. Как правило, к одной линии подключают мощные бытовые приборы, а их потребляемая мощность всегда указывается в паспорте. Сложнее с линиями, к которым время от времени подключаются различные бытовые приборы, например, пылесосы, электроутюги, кухонные комбайны и т.д.
Но если учесть, что их работа кратковременная, то электропроводка выбирается в зависимости от того, сколько таких приборов может работать одновременно. Что касается вводного автомата, то он выбирается в зависимости от суммарной мощности всех потребителей. Можно воспользоваться простой формулой, а можно воспользоваться данными, указанными в паспорте. Как правило, в паспорте указывается не только мощность электроприбора, но и его реальный рабочий ток.
Формула расчета мощности потребителя
После того, как определена величина нагрузок, выбирается соответствующий автоматический выключатель по рабочему току. Его номинал может быть намного меньше или немного больше, но в любом случае он должен защищать электропроводку и его показатели не должны завышаться, по отношению к допустимому току электрических проводов.
Как правило, стараются выбирать электрические провода с запасом, хотя и здесь следует придерживаться разумных пределов. В таком случае, автоматы выбираются по току нагрузки и также с запасом, хотя также в разумных пределах. Автомат всегда должен выдерживать ток нагрузки, с некоторым запасом, или же работа приборов окажется не устойчивой и автомат может в любой момент отключить такую нагрузку, что совсем неправильно.
Значение тока при выборе сечения кабеля
Соответствие тока сечению жил кабеля можно проверить по таблице
Сводные характеристики для однофазного автомата:
- сила 17А – показатель мощности до 3,0 кВт – ток 1,6 – сечение 2,4;
- 26А – до 5,0 – 25,0 – 2,6;
- 33А – 5,9 – 32,0 – 4,1;
- 42А – 7,4 – 40,0 – 6,2;
- 51А – 9,2– 48,4 – 9,8;
- 64А – 12,1 – 62,0 – 16,2;
- 81А – 14,4 – 79,0 – 25,4;
- 101А – 18,3 – 97,0 – 35,2;
- 127А – 22,4 – 120,0 – 50,2;
- 165А – 30,0 – 154,0 – 70,1;
- 202А – 35,4 – 185,0 – 79,2;
- 255А – 45,7 – 240,0 – 120,0;
- 310А – 55,4 – 296,0 – 186,2.
Можно также воспользоваться специальным графиком, по которому определяется номинальный ток автомата в зависимости от мощности нагрузки.
Нужное сечение кабеля подбирается исходя из суммарной мощности тока, проходящего через провод, рассчитать её поможет формула, схема расчета такова:
где сила тока = суммарный показатель мощности разделён на напряжение в цепи. В большинстве случаев электрики используют именно эту формулу.
Более точная формула расчета мощности P=I*U*cos φ, где φ – угол между векторами тока, проходящего через автомат, и напряжения (не стоит забывать, что они могут быть переменными). Но поскольку в бытовых устройствах, работающих от однофазной сети, сдвига фазы между током и напряжением практически нет, то применяют упрощенную формулу мощности.
Если сеть трехфазная, то может наблюдаться существенный сдвиг фаз. В этом случае при расчетах мощность уменьшается, а получившийся ток надо делить на 3.
Так, для прибора мощность 6,5 кВт:
На электроприборах часто делают маркировку или прикрепляют табличку, с указанием этого параметра и значения мощности. Это позволяет быстро произвести расчеты. В трехфазной сети для нагрузки большой мощности применяют автоматы типа D.
голоса
Рейтинг статьи
Виды проводов
В случае с маркой провода лучшим решением будет вариант ПВС или КГ. Первый тип расшифровывается, как провод виниловый соединительный. Это изделие имеет токопроводящие жилы из меди, каждая из которых защищена изоляцией и все они находятся в белой оболочке. Такой силовой провод выдерживает напряжение до 450 В, а изоляционный материал не горит, что позволяет рассматриваемому проводу быть термостойким. Его также отличается высокая прочность и отличное сопротивление к изгибу. Можно применять даже в неотапливаемых и влажных зданиях, где он прослужит 6–10 лет, в зависимости от эксплуатационных условий. Отлично подходит для подключения электроплит.
Если говорить о проводе типа КГ, то его название расшифровывается, как кабель гибкий. Его оболочка выполнена из специального типа резины. Кроме того, такая же оболочка защищает луженые жилы, выполненные из меди. Между проводами расположена специальная пленка, выполняющая защитную функцию. Он должна не позволять слипаться жилам из-за нагрева в результате использования.
Обычно провод КГ содержит в себе от 1 до 5 жил. Как можно понять, жильное сечение определяет мощность, которую может выдержать кабель. Эксплуатируется этот кабель в температурном диапазоне от -40 до +50 градусов. Кабель КГ может выдержать напряжение до 660 В. Обычно данный провод имеет следующее обозначение: КГ 3х5+1х4. Это значит, что здесь присутствуют 3-фазные жилы, имеющие сечение 5 кв. мм, и одна жила заземления с сечением 4 кв. мм.
Вне зависимости от того какой провод будет подбираться для подключения электроплиты, его следует покупать с запасом длины, чтобы можно было передвигать изделие. Кроме того, проводка, идущая внутри помещения и на входе в квартиру, должна быть качественной, что также следует проверить перед началом подключения.
Выбор автоматического выключателя по мощности: таблица
Чтобы выбрать АВ по мощности (Р) нужно рассчитать по формуле ток нагрузки, затем по полученным данным выбрать автомат большего значения.
Пример выбора автоматического включателя
Для начала нужно подсчитать сумму всех мощностей для которой нужно подобрать АВ. К автоматическому выключателю в квартирном щитке подключен провод, который идет на кухню, где через розетки подключаются чайник мощностью 2,2 кВт, микроволновая печь – 700 Вт, хлебопечь – 720 Вт. Суммарная мощность потребителей электроэнергии 3 620 Вт = 3,62 кВт. Расчет тока будем производить по формуле:
I – потребляемый ток;
P – общая мощность потребителей;
U – напряжение в сети.
I = 3 620/220 = 16,4А
Как видите потребляемый ток нагрузки равен 16,4 А. И сходя из этого можно подобрать АВ. Автомат на 16 А можно взять, но он будет работать на самом пределе. Любой автомат устроен так, что указанный номинальный ток загрублен на 13 % и при перегрузке он какое-то время будет работать. Зачем брать АВ, который будет работать на пределе. Нужно брать с запасом. Следующий номинал АВ – 20 А.
Посмотрите таблицу мощностей для выбора АВ по номиналу.
| Тип подключения | Однофазное 220 В, | Трехфазное (треугольник), 380 В | Трехфазное (звезда), 220 В |
| Номинал автомата, А | |||
| 1 | 200 Вт | 1 100 Вт | 700 Вт |
| 2 | 400 Вт | 2 300 Вт | 1 300 Вт |
| 3 | 700 Вт | 3 400 Вт | 2 000 Вт |
| 6 | 1 300 Вт | 6 800 Вт | 4 000Вт |
| 10 | 2 200 Вт | 11 400 Вт | 6 600 Вт |
| 16 | 3 500 Вт | 18 200 Вт | 10 600 Вт |
| 20 | 4 400 Вт | 22 800 Вт | 13 200 Вт |
| 25 | 5 500 Вт | 28 500 Вт | 16 500 Вт |
| 32 | 7 000 Вт | 36 500 Вт | 21 100 Вт |
| 40 | 8 800 Вт | 45 600 Вт | 26 400 Вт |
| 50 | 11 000 Вт | 57 000 Вт | 33 000 Вт |
| 63 | 13 900 Вт | 71 800 Вт | 41 600 Вт |
Параллельное соединение проводов электропроводки
Бывают безвыходные ситуации, когда срочно нужно проложить проводку, а провода требуемого сечения в наличии нет. В таком случае, если есть провод меньшего, чем необходимо, сечения, то можно проводку сделать из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.
Например, есть три провода сечением 2, 3 и 5 мм², а нужен по расчетам 10 мм². Соединяете их все параллельно, и проводка будет выдерживать ток до 50 ампер. Да Вы и сами многократно видели параллельное соединение большего количества тонких проводников для передачи больших токов. Например, для сварки используется ток до 150 А и для того, чтобы сварщик мог управлять электродом, нужен гибкий провод. Его и делают из сотен параллельно соединенных тонких медных проволочек.
В автомобиле аккумулятор к бортовой сети тоже подключают с помощью такого же гибкого многожильного провода, так как во время пуска двигателя стартер потребляет от аккумулятора ток до 100 А. А при установке и снятии аккумулятора необходимо провода отводить в сторону, то есть провод должен быть достаточно гибким.
Способ увеличения сечения электропровода путем параллельного соединения нескольких проводов разного диаметра можно использовать только в крайнем случае. При прокладке домашней электропроводки допустимо соединять параллельно только провода одинакового сечения, взятые из одной бухты.
Источники
- https://electric-220.ru/sechenie-provoda-kabelja-po-diametru-formula-tablica
- https://proprovoda.ru/provodka/provoda-i-kabelya/poperechnoe-sechenie-provodnika.html
- https://www.boncom.by/papers/raschet-secheniya-kabelya
- https://220.guru/electroprovodka/provoda-kabeli/kak-uznat-sechenie.html
Общие характеристики и маркировка автоматических выключателей С32
Однополюсный автоматический выключатель С32 Многие характеристики выключателя указываются на его корпусе. Основная из них — номинальный ток. Это максимальный ток, который пропускает аппарат в нормальном режиме и длительное время. Для автомата С32 он составляет 32 Ампера.
Еще одна важная характеристика — способность защитного устройства отключать токи короткого замыкания определенного значения (коммутационная). После срабатывания аппарат должен оставаться полностью работоспособным. Сила тока короткого замыкания обычно указывается в прямоугольной рамочке. Для автомата 32 Ампера она составляет 4500 А, или 6500 А.
В промышленных аппаратах используются дополнительные характеристики:
- предельная отключающая способность Icu — ток двукратного срабатывания, не выводящий из строя прибор;
- рабочая отключающая способность Ics — ток трехкратного срабатывания.
Чем выше отключающая способность, тем надежнее и долговечнее аппарат.
В процессе отключения короткого замыкания между контактами выключателя вспыхивает электрическая дуга. Она обладает высокой температурой и способна разрушить аппарат. Гаснет с помощью дугогасительных камер. Чем быстрее это произойдет, тем выше класс токоограничения аппарата:
- для первого класса — выше 10 миллисекунд;
- для второго — менее 10 миллисекунд;
- для третьего класса — от 3 до 6 миллисекунд.
Данная характеристика маркируется цифрами 2 или 3 в квадратной рамке. Если такой маркировки нет, это автомат 1 класса.

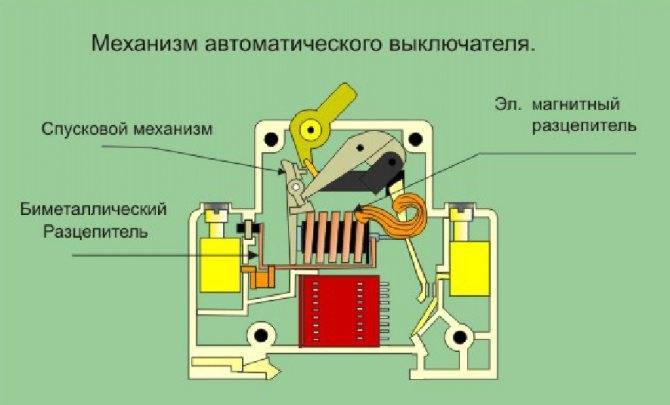

В любом автомате существуют два автоматических отключающих элемента.
- Электромагнитный расцепитель. Предназначен для срабатывания при появлении токов короткого замыкания. Приводится в действие токовым реле.
- Тепловой расцепитель. Срабатывает при нагреве из-за перегрузки защищаемого участка. Основан на работе биметаллического контакта.
Времятоковые характеристики рассчитываются для каждого отдельно. Обозначаются латинскими буквами A, B, C, D и указываются вместе с номинальным током. У автомата С32 это характеристика «С».
С целью защиты от токов перегрузки тепловой расцепитель настраивается на определенные величины. Для автоматического выключателя С32 времятоковая характеристика составляет 1,13-1,45 от номинального тока. Это значит, что аппарат с номиналом 32 Ампера отключится через час при токе 1,13×32A=36,2 Ампера. При протекании 1,45×32=46 Ампер, отключится менее чем через час. С увеличением перегрузки скорость отключения будет уменьшаться, пока не начнет срабатывать электромагнитный расцепитель.
Где применяется автомат c50
Само собой, в быту автомат C50 чаще всего применяется как вводной, до счетчика. Естественно, если выделенная мощность составляет 11кВт для однофазной сети или 19кВт для трехфазной. Количество полюсов вводного автомата определяется количеством фаз сети и требованиями энергоснабжающей компании.
Однополюсные и двухполюсные автоматы c50 могут быть применены как автоматы на отдельный электроприбор мощностью около 11килоВатт. Безусловно, только если вводной автомат выше по номинальному току.
Трехполюсные и четырехполюсные автоматы c50 также могут применяться для отдельного электроприемника мощностью 19КилоВатт.
Строго говоря, автомат c50 может применяться и для активной и для индуктивной нагрузки, а также и для других видов нагрузки. То есть, он может применяться как для защиты освещения и нагревательных приборов, так и для защиты двигателей, трансформаторов, а также различных электронных электроприборов. Однако, настоящее его применение – это сеть со смешанной нагрузкой.
По сути, автомат с обозначением буквы C имеет усредненные характеристики и предназначен для установки в сеть, к которой подключены разные виды нагрузок. С другой стороны, для более корректной защиты двигателя часто приходится применить автомат с характеристиками D, а для защиты нагревательного элемента с характеристиками B.
Сечение кабеля для автомата c50
Сечение кабеля для автомата c50 обусловлено времятоковыми характеристиками его теплового расцепителя. С одной стороны, через автомат c50 более, чем час времени может протекать ток 56,5 Ампер. Значит, сечение проводника, подключаемого после автомата, должно быть не менее 10 мм² меди. Кабель с медными жилами сечением 10 мм², в не лучших для себя условиях, может длительно выдерживать протекание тока силой около 55 Ампер. Понятное дело, что это зависит от количества жил, материала изоляции и условий прокладки кабеля.
С другой стороны, через автомат c50, примерно, в течении часа может протекать ток 72,5 Ампер. Бесспорно, что такой ток при неблагоприятных обстоятельствах уже может нагревать медный проводник сечением 10 мм². Очевидно, это не полезно для кабеля. Однако, кратковременно такой ток проводник выдержать сможет. Само собой разумеется, что такое повышение тока не должно быть частым явлением. Следовательно, не надо перегружать автомат и кабель подключением слишком большой нагрузки. Иначе, от постоянного перегрева кабель быстро выйдет из строя.
Несомненно, при применении алюминиевого проводника сечение жил должно быть увеличено. До и после автомата c50 сечение его должно составлять 16 мм². Но применять в быту кабели с алюминиевыми жилами не нужно. Алюминий обладает большой текучестью. Поэтому требует частого осмотра и обслуживания. Единственное исключение провод СИП от опоры до ввода в дом.
Примеры расчета автоматических выключателей
Теорию расчетов автоматических выключателей вы можете почитать в статье: Расчет автоматов защиты. Здесь несколько практических примеров расчета автоматических выключателей в электрической цепи дома и квартиры.
Пример 1. Расчет вводного автомата квартиры
Примеры расчета автоматических выключателей начнем с квартиры, а именно рассчитаем вводной автомат. Исходные данные:
- Напряжение сети Uн = 0,4 кВ;
- Расчетная мощность Рр = 80 кВт;
- Коэффициент мощности COSφ = 0,84;
1-й расчет
Чтобы выбрать номинал автоматического выключателя считаем номинал тока нагрузки данной электросети:
Iр = Рр / (√3 × Uн × COSφ) Iр = 80 / (√3 × 0,4 × 0,84) = 137 А
2-й расчет
Чтобы избежать, ложное срабатывание автомата защиты, номинальный ток автомата защиты (ток срабатывания теплового расцепителя) следует выбрать на 10% больше планируемого тока нагрузки:
- Iток.расцепителя = Iр × 1,1
- Iт.р = 137 × 1,1 = 150 А
Итог расчета: По сделанному расчету выбираем автомат защиты (по ПУЭ-85 п. 3.1.10) с током расцепителя ближайшим к расчетному значению:
I ном.ав = 150 Ампер (150 А).
Такой выбор автомата защиты позволит стабильно работать электрической цепи дома в рабочем режиме и срабатывать, только в аварийных ситуациях.
Пример 2. Расчет автоматического выключателя групповой цепи кухни
примеры расчета автоматических выключателей
Во втором примере посчитаем, какой автоматический выключатель нужно выбрать для кухонной электропроводки, которую правильно называть розеточная групповая цепь электропроводки кухни. Это может быть кухня квартиры или дома, разницы нет.
Аналогично первому примеру расчет состоит из двух расчетов: расчет тока нагрузки электрической цепи кухни и расчет тока теплового расцепителя.
Коэффициент использования
Рассчитать коэффициент использования для простой группы можно самостоятельно.
- Выпишите на листок планируемые бытовые приборы.
- Рядом с прибором поставьте его мощность по паспорту.
- Просуммируйте все мощности приборов по паспорту. Это Pрасчет.
- Подумайте, какие приборы могут работать одновременно: чайник+ тостер, микроволновка+блендер, чайник+микроволновка+тостер, и т.д.
- Посчитайте суммарные мощности этих групп. Рассчитайте среднюю суммарную мощность групп одновременно включаемых приборов. Это будет Pноминал (номинальная мощность).
- Разделите Pрасчет на Pноминал, получите коэффициент использования кухни.
На самом деле, в теории расчетов коэффициент использования внутри дома (без инженерных сетей) и квартиры принимается равным, единице, если количество розеток не больше 10. Это так, но на практике, именно коэффициент использования позволяет работать современным бытовым приборам кухни на старой электропроводке.
Примечание:
В теории расчетов 1 бытовая розетка планируется на 6 кв. метров квартиры (дома). При этом:
- коэффициент использования=0,7 –для розеток от 50 шт.;
- коэффициент использования=0,8 –розеток 20-49 шт.;
- коэффициент использования=0,9 –розеток от 9 до 19шт.;
- коэффициент использования=1,0 –розеток ≤10шт.
Вернемся к автоматическому выключателю кухни. Считаем номинал тока нагрузки кухни:
- Iр = Рр / 220В;
- Iр = 6000 / 220= 27,3 А.
Ток расцепителя:
Iрасчет.= Iр×1,1=27,3×1,1=30А
По сделанному расчету выбираем номинал автомата защиты для кухни в 32 Ампер.
Расчет тока нагрузки
Исходные данные:
- Напряжение сети Uн = 220 В;
- Расчетная мощность Рр = 6 кВт;
- Коэффициент мощности COSφ = 1;
- Расчетную мощность считаем, как сумму мощностей всех бытовых приборов кухни, умноженной на коэффициент использования, он же коэффициент использования бытовой техники.
- Коэффициент использования бытовой техники это поправочный коэффициент, уменьшающий расчетную (полную) потребляемую мощность электроцепи и учитывающий количество одновременно работающих электроприборов.
То есть, если на кухне установлено 10 розеток для 10 бытовых приборов (стационарных и переносных), нужно учесть, что все 10 приборов одновременно работать не будут.
Задачи устройств для защиты электродвигателей
Бытовую электротехнику от пусковых токов большой величины в сетях обычно защищают с помощью трехфазных автоматических выключателей, срабатывающих через некоторое время после того, как величина тока превысит номинальную. Таким образом, вал мотора успевает раскрутиться до нужной скорости вращения, после чего сила потока электронов снижается. Но защитные устройства, используемые в быту, не имеют точной настройки. Поэтому выбор автоматического выключателя, позволяющего защитить асинхронный двигатель от перегрузок и сверхтоков короткого замыкания, более сложен.
Современные автоматы для защиты двигателя нередко устанавливаются в общем корпусе с пускателями (так называются коммутационные устройства запуска мотора). Они предназначены для выполнения следующих задач:
- Защита устройства от сверхтока, возникшего внутри мотора или в цепи подачи электропитания.
- Предохранение силового агрегата от обрыва фазного проводника, а также дисбаланса фаз.
- Обеспечение временной выдержки, которая необходима для того, чтобы мотор, вынужденно остановившийся в результате перегрева, успел охладиться.
Управляющая и защитная автоматика для двигателя на видео:
- Отключение установки, если нагрузка перестала подаваться на вал.
- Защита силового агрегата от долгих перегрузок.
- Защита электромотора от перегрева (для выполнения этой функции внутри установки или на ее корпусе монтируются дополнительные температурные датчики).
- Индикация рабочих режимов, а также оповещение об аварийных состояниях.
Необходимо также учитывать, что автомат для защиты электродвигателя должен быть совместим с контрольными и управляющими механизмами.
Общие характеристики и маркировка автоматических выключателей С32
Однополюсный автоматический выключатель С32 Многие характеристики выключателя указываются на его корпусе. Основная из них — номинальный ток. Это максимальный ток, который пропускает аппарат в нормальном режиме и длительное время. Для автомата С32 он составляет 32 Ампера.
Еще одна важная характеристика — способность защитного устройства отключать токи короткого замыкания определенного значения (коммутационная). После срабатывания аппарат должен оставаться полностью работоспособным. Сила тока короткого замыкания обычно указывается в прямоугольной рамочке. Для автомата 32 Ампера она составляет 4500 А, или 6500 А.
В промышленных аппаратах используются дополнительные характеристики:
- предельная отключающая способность Icu — ток двукратного срабатывания, не выводящий из строя прибор;
- рабочая отключающая способность Ics — ток трехкратного срабатывания.
Чем выше отключающая способность, тем надежнее и долговечнее аппарат.
В процессе отключения короткого замыкания между контактами выключателя вспыхивает электрическая дуга. Она обладает высокой температурой и способна разрушить аппарат. Гаснет с помощью дугогасительных камер. Чем быстрее это произойдет, тем выше класс токоограничения аппарата:
- для первого класса — выше 10 миллисекунд;
- для второго — менее 10 миллисекунд;
- для третьего класса — от 3 до 6 миллисекунд.
Данная характеристика маркируется цифрами 2 или 3 в квадратной рамке. Если такой маркировки нет, это автомат 1 класса.
В любом автомате существуют два автоматических отключающих элемента.
- Электромагнитный расцепитель. Предназначен для срабатывания при появлении токов короткого замыкания. Приводится в действие токовым реле.
- Тепловой расцепитель. Срабатывает при нагреве из-за перегрузки защищаемого участка. Основан на работе биметаллического контакта.
Времятоковые характеристики рассчитываются для каждого отдельно. Обозначаются латинскими буквами A, B, C, D и указываются вместе с номинальным током. У автомата С32 это характеристика «С».
С целью защиты от токов перегрузки тепловой расцепитель настраивается на определенные величины. Для автоматического выключателя С32 времятоковая характеристика составляет 1,13-1,45 от номинального тока. Это значит, что аппарат с номиналом 32 Ампера отключится через час при токе 1,13×32A=36,2 Ампера. При протекании 1,45×32=46 Ампер, отключится менее чем через час. С увеличением перегрузки скорость отключения будет уменьшаться, пока не начнет срабатывать электромагнитный расцепитель.
Виды проводов
В случае с маркой провода лучшим решением будет вариант ПВС или КГ. Первый тип расшифровывается, как провод виниловый соединительный. Это изделие имеет токопроводящие жилы из меди, каждая из которых защищена изоляцией и все они находятся в белой оболочке. Такой силовой провод выдерживает напряжение до 450 В, а изоляционный материал не горит, что позволяет рассматриваемому проводу быть термостойким. Его также отличается высокая прочность и отличное сопротивление к изгибу. Можно применять даже в неотапливаемых и влажных зданиях, где он прослужит 6–10 лет, в зависимости от эксплуатационных условий. Отлично подходит для подключения электроплит.
Если говорить о проводе типа КГ, то его название расшифровывается, как кабель гибкий. Его оболочка выполнена из специального типа резины. Кроме того, такая же оболочка защищает луженые жилы, выполненные из меди. Между проводами расположена специальная пленка, выполняющая защитную функцию. Он должна не позволять слипаться жилам из-за нагрева в результате использования.
Обычно провод КГ содержит в себе от 1 до 5 жил. Как можно понять, жильное сечение определяет мощность, которую может выдержать кабель. Эксплуатируется этот кабель в температурном диапазоне от -40 до +50 градусов. Кабель КГ может выдержать напряжение до 660 В. Обычно данный провод имеет следующее обозначение: КГ 3х5+1х4. Это значит, что здесь присутствуют 3-фазные жилы, имеющие сечение 5 кв. мм, и одна жила заземления с сечением 4 кв. мм.
Вне зависимости от того какой провод будет подбираться для подключения электроплиты, его следует покупать с запасом длины, чтобы можно было передвигать изделие. Кроме того, проводка, идущая внутри помещения и на входе в квартиру, должна быть качественной, что также следует проверить перед началом подключения.
Описание трехполюсных выключателей ABB S203 C
Модульные трехполюсные выключатели ABB S203 C предназначены для защиты цепей от перегрузок и коротких замыканий в линиях кабелей, электродвигателях, систем освещения, а также розеточных линий. Они имеют два различных механизма отключения: механизм термического отключения с задержкой для защиты от перегрузки и механизм электромеханического отключения для защиты от короткого замыкания.
Устройство автоматического выключателя
Материал корпуса S203 C произведен из самых современных материалов, состоящих из последнего поколения термопластов, не содержащих галогенов, загрязняющих окружающую среду, и пригодных для вторичной переработки.
Все автоматические выключатели оснащены индикацией положения контактов (CPI). Вы можете легко определить, находится ли автоматический выключатель во включенном положении, что способствует легкости и безопасности проведению технических работ.
