Как правильно крепить мауэрлат к армопоясу

Заливка армопояса под мауэрлат

Особенность выполнения работ по заливке армопояса состоит в том, что они выполняются на высоте. То есть подача бетона или его компонентов к месту выполнения работ существенно затруднена. А заливку армопояса нужно произвести в один приём. Следует понимать, что заказ бетононасоса в этом случае неизбежен.

Использование бетононасоса гарантирует заливку пояса в один приём

Сколько заказать бетона

Расчёт потребности в материале для этого случая прост. Например, при размере армопояса 25х30 сантиметров и длине по периметру 40 метров, понадобится бетона: 0,25 х 0,3 х 40 = 3 кубометра. Нужно согласиться, что приготовить такое количество материала и поднять его на высоту весьма затруднительно.

Как произвести заливку армопояса

Заливку нужно произвести бетоном марки не ниже 200, что предполагает следующую рецептуру:

• цемент марки 400 — одна часть;
• песок мытый — три части;
• гравий — три части;
• вода — одна часть с контролем консистенции раствора.

Для большей текучести бетона в его состав вводятся пластификаторы, не влияющие на качество.

Бетонный раствор подаётся внутрь опалубки непрерывно и наполняет опалубку до краёв. В процессе заливки бетона его нужно постоянно протыкать стержнем, а лучше обрабатывать погружным вибратором. В противном случае в массе могут образовываться пустоты, влияющие на прочностные характеристики армопояса.

Обработка вибратором гарантирует качество бетона

Для закрепления мауэрлата в процессе заливки нужно установить крепление. Возможны следующие варианты:

1. К арматурной сетке привязывается проволока диаметром 5–6 миллиметров таким образом, чтобы её концы длиной до 40 сантиметров выходили за уровень бетона по обеим сторонам армопояса.
2. Также возможно сделать выпуск крепёжных концов проволоки по оси армопояса на расстоянии 20–25 сантиметров. В этом случае два конца выпускаются через два отверстия, и брус крепится к бетонной поверхности скруткой.
3. Кроме указанных способов применяются также анкерные болты или резьбовые шпильки, при помощи которых поверх армопояса крепится мауэрлат.

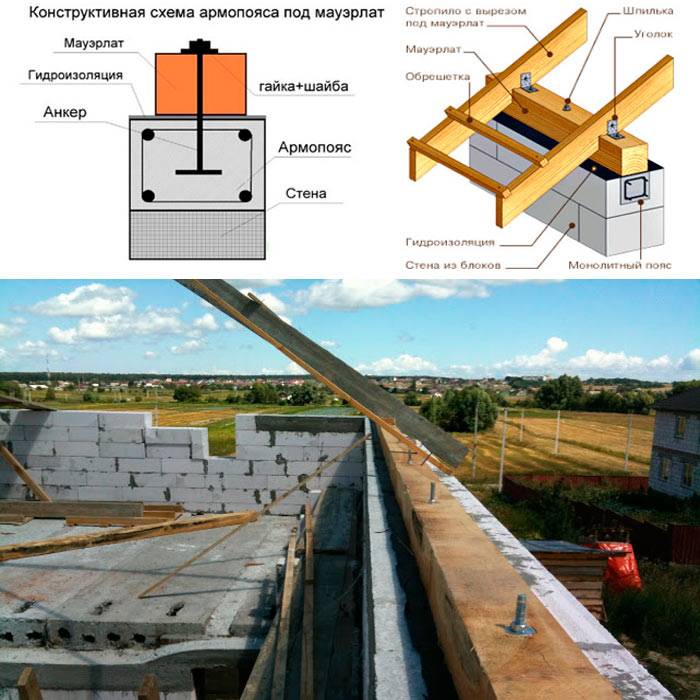

Крепление мауэрлата

Анкерный болт является распространенным крепежом. Его используют в различных монтажных работах. Он представляет собой резьбовую шпильку, которая помещена в некий трубчатый корпус. На нижнем конце шпильке есть небольшое уплотнение, которое впоследствии увеличит в диаметре трубку и зафиксирует ее в отверстии. Сверху располагается гайка, которая методом выжима поднимает стержень. Перед укладкой мауэрлата потребуется выполнить гидроизоляцию армопояса. Делается это в силу того, что по порам бетона может подниматься влага, которая приведет к гниению мауэрлата и разрушению конструкции кровли. Гидроизоляция выполняется битумной мастикой, рубероидом или подобным материалом.

По периметру стен выкладывается брус, который будет использован для мауэрлата. По углам осуществляется его фиксация методом шипа или другим способом. Разместить его необходимо ближе к внешней части стены. Когда мауэрлат находится на своем месте, необходимо просверлить отверстия в нем, которые по диаметру будут подходить к диаметру анкеров. Дополнительно верхняя часть отверстия в мауэрлате расширяется, чтобы головка анкера могла быть заподлицо. Расстояние между отверстиями не должно превышать одного метра.

Обратите внимание! Некоторые мастера предпочитают осуществлять крепление мауэрлата к армопоясу с помощью шпилек. Для этого во время заливки армопояса в бетон вставляются шпильки

Они должны располагаться в одной плоскости. После этого в мауэрлате сверлятся отверстия, через которые пропускаются шпильки.

Обратите внимание! Если армопояс отсутствует, то выполняется крепление на химический анкер. Процесс сверления отверстий совпадает с тем, который описан выше

Подготовленные отверстия в блоках заполняются особым химическим составом и вставляется шпилька требуемого диаметра. Состав затвердевает и намертво фиксирует шпильку, после этого можно осуществлять крепление мауэрлата шайбой и гайкой.

Рекомендации по изготовлению надежных армопоясов

• существует несколько противоречивых мнений о том, можно ли сваривать арматуру для фундамента. Специалисты утверждают, что прочность и жесткость в месте сварочного соединения несколько снижаются.
• предпочтительно использовать высококачественный бетон марки не менее М200;
• правильное армирование углов подразумевает крепление арматуры только с использованием отогнутых элементов;
• в жаркий период нужно обильно смачивать обрабатываемые поверхности водой – так вы не допустите появления трещин в застывшем растворе.

Особенности монтажа мауэрлата без установки армопояса

Армирование выполняется не всегда, поэтому важно знать, как правильно закрепить мауэрлат к газобетону без устройства армопояса. Это возможно при соблюдении следующих условий:

1. Не должно быть дополнительной нагрузки на верхнюю кромку стены от стропил.
2. Крыша должна быть установлена так, чтобы на скаты минимально воздействовала ветровая нагрузка;
3. Стропила и мауэрлат не должны создавать дополнительное давление на верхнюю кромку стены под действием снеговой нагрузки.

Важно заранее определиться со способом крепления мауэрлата, еще до того, как будут возведены стены. Это влияет на то, как будут выложены верхние три ряда кладки

Именно здесь укладывают арматуру, с помощью которой можно зафиксировать брус на гипсобетонной стене.

Заливка армопояса под мауэрлат

Особенность выполнения работ по заливке армопояса состоит в том, что они выполняются на высоте. То есть подача бетона или его компонентов к месту выполнения работ существенно затруднена. А заливку армопояса нужно произвести в один приём. Следует понимать, что заказ бетононасоса в этом случае неизбежен.

Использование бетононасоса гарантирует заливку пояса в один приём

Сколько заказать бетона

Расчёт потребности в материале для этого случая прост. Например, при размере армопояса 25х30 сантиметров и длине по периметру 40 метров, понадобится бетона: 0,25 х 0,3 х 40 = 3 кубометра. Нужно согласиться, что приготовить такое количество материала и поднять его на высоту весьма затруднительно.

Как произвести заливку армопояса

Заливку нужно произвести бетоном марки не ниже 200, что предполагает следующую рецептуру:

• цемент марки 400 — одна часть;
• песок мытый — три части;
• гравий — три части;
• вода — одна часть с контролем консистенции раствора.

Для большей текучести бетона в его состав вводятся пластификаторы, не влияющие на качество.

Бетонный раствор подаётся внутрь опалубки непрерывно и наполняет опалубку до краёв. В процессе заливки бетона его нужно постоянно протыкать стержнем, а лучше обрабатывать погружным вибратором. В противном случае в массе могут образовываться пустоты, влияющие на прочностные характеристики армопояса.

Обработка вибратором гарантирует качество бетона

Для закрепления мауэрлата в процессе заливки нужно установить крепление. Возможны следующие варианты:

1. К арматурной сетке привязывается проволока диаметром 5–6 миллиметров таким образом, чтобы её концы длиной до 40 сантиметров выходили за уровень бетона по обеим сторонам армопояса.
2. Также возможно сделать выпуск крепёжных концов проволоки по оси армопояса на расстоянии 20–25 сантиметров. В этом случае два конца выпускаются через два отверстия, и брус крепится к бетонной поверхности скруткой.
3. Кроме указанных способов применяются также анкерные болты или резьбовые шпильки, при помощи которых поверх армопояса крепится мауэрлат.

Крепление мауэрлата проволокой без армопояса

Этот способ гораздо проще первых двух, но менее стойкий и крепкий – хорошо подходит там, где нужно максимально быстро закрепить мауэрлат к газобетону. Используется при возведении небольших, простых строениях. Если в методе со строительными шпильками армопояс при необходимости устанавливается, то тут все происходит без него в любом случае. Его преимуществом можно считать то, что для работ вам понадобится всего лишь стальная проволока.

Процесс работы:

• На этапе возведения стен при укладке газобетонных блоков, вам необходимо просунуть проволоку между стыками кирпичей, и вмуровать ее. Это следует сделать так, чтобы ее середина плотно закреплялась блоками. Начинать вмонтировать проволоку желательно где-то за три-четыре ряда до завершения стены.
• Стальная проволока должна быть длинной. Учитывайте, что часть ее будет под кирпичами, а концы должны проникнуть в отверстие бруса, оплести его и затем их надо крепко затянуть и закрепить. Таким образом, мауэрлат сможет вполне уверенно держать всю конструкцию стропильной системы, беря часть нагрузки со стен на себя.

Технология устройства

Для изготовления этого устройства разработаны и применяются разные технологии. Различие между ними заключается в материалах опалубки и способах её устройства, а также в методах исполнения армирования.

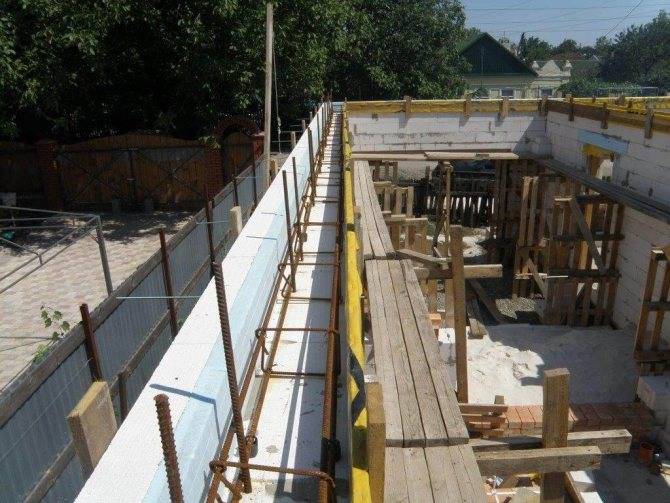

Опалубка под армопояс

Опалубку делают из досок или листовых материалов. Связка по низу производится брусками 50х50 миллиметров, которыми устанавливается расстояние между стенками. Для придания конструкции жёсткости производятся вставки из резьбовых шпилек размером М8. Внутри опалубки на шпильку надевается пластиковая трубка, длина которой соответствует размеру армопояса по ширине. После созревания бетона на 7-й — 10-й день можно демонтировать опалубку, при этом нижние бруски и пластиковые трубки остаются в массе бетона, существенно не влияя на его прочностные характеристики.

Фотогалерея: виды опалубок для армопояса

Верхний обрез опалубки нужно выставить строго по горизонтали, воспользовавшись водяным уровнем. При этом нужно учитывать, что уровень заливки бетона будет контролироваться именно по краям опалубки.

Перед заливкой армопояса производится установка закладных деталей. Винтовые шпильки и анкерные болты крепятся к арматуре вязальной проволокой, а деревянные бруски просто заливаются бетоном. Закладные нужны для решения следующих задач:

1. Анкерные болты или резьбовые шпильки для крепления мауэрлата.
2. Деревянные бруски для дополнительной фиксации опорного бруса с использованием скоб.

Для крепления опорного бруса используются прутки, шпильки и деревянные закладные детали

Армирование

Для упрощения процесса установки прутков часто применяется сборка сеток на земле из четырёх или шести арматурин, которые затем размещаются в опалубке. Поперечные связи располагаются на расстоянии 20–25 сантиметров друг о друга. Размер сечения такой сетки составляет 15–25 сантиметров. Недостаток такого способа заключается в том, что их стыковка происходит по углам коробки здания. А это противоречит основному правилу армирования — стыковка на углах и пересечениях арматуры недопустима.

Армирование повышает несущую способность пояса

Армирование лучше производить последовательной сборкой внутри опалубки. Для этого прутки арматуры выкладываются в один слой по всему периметру армопояса. Там, где концы выходят на угол здания, производится загиб и конец крепится к очередному прутку вязальной проволокой. После укладки нижнего пояса производится монтаж второго. Для этого нужно заранее изготовить П-образные стойки и поперечины, которые нужно установить на расстоянии 20–25 сантиметров друг о друга. Крепление производится вязальной проволокой

Следует обратить внимание на выбор этого материала. Скреплённые им узлы работают только во время заливки, а после застывания бетона они не несут никакой нагрузки

Поэтому нет необходимости приобретать высокопрочную проволоку, предпочтительнее трёх или четырёхмиллиметровые низкоуглеродистые изделия, прошедшие процесс отжига. Ими гораздо легче пользоваться, а результат тот же.

При монтаже армирующего каркаса лучше использовать мягкую отожжённую проволоку

Цокольный армопояс

Перед возведением стен на фундамент следует залить цокольный армопояс. Его необходимо залить по периметру постройки вдоль внешних стен, но нельзя этого делать вдоль внутренних несущих стен. Цокольный армопояс служит в качестве дополнительного укрепления конструкции. Если вы качественно залили ростверк, то цокольный пояс можно сделать менее прочным. Высота армопояса – 20–40 см, используется бетон М200 и выше. Толщина двухжильных арматурных прутьев – 10–12 мм. Укладка арматуры осуществляется в один слой.

Опалубка для цокольного армопояса Толщина цокольной и внешней стены одинаковая. Она составляет от 510 до 610 мм. При осуществлении заливки цокольного армопояса можно обойтись и без опалубки, заменив ее кирпичной кладкой. Для этого необходимо сделать с двух сторон стены кладку в полкирпича. Образующуюся пустоту вы сможете залить бетоном, предварительно уложив в нее арматуру.

Ростверк – это основа дома, а цокольный пояс – дополнение или усиление несущих способностей армопояса для фундамента. Совместная работа ростверка и цокольного пояса служит гарантией надежного фундамента даже на пучинистых грунтах и с высоким уровнем залегания грунтовых вод.

Армопояс

Армопояс, или пояс жесткости, необходим для усиления стен дома на уровнях опирания несущих конструкций перекрытий и крыши, и для придания дому общей пространственной жесткости и устойчивости. Очень упрощенно – можно сравнить армопояса с обручами, удерживающими бондарную бочку. Армопояса устраивают в разных уровнях параллельно с возведением стен дома. Монолитный армированный бетон – основной материал для создания армопояса для домов из легкобетонных ячеистых блоков (пенобетонных, газобетонных и др.), арболита, керамзитобетона, полистиролбетона и т. подобное. В некоторых случаях применяют и кирпич, например, для усиления стен из блоков поризованной керамики, или для укрепления небольших хозяйственных построек из любых материалов, при необходимости.

Кирпичный армопояс отличается от железобетонного меньшей мощностью и весом, и выполняется из 3-5 рядов кладки с перевязкой и армированием в каждом ряду стальной сеткой из проволоки диаметром 4-6 мм и ячейкой 50 мм. По ширине кладка делается равной несущей стене.

Все сказанное ни в коем случае не относится к назначению армирующих сейсмопоясов, которые могут быть необходимы даже зданию из кирпича и монолитного железобетона, при строительстве в районах с сейсмической опасностью.

Как нарастить мауэрлат

В идеале мауэрлатная балка должна состоять из цельного бруса, но поскольку размеры дома не всегда позволяют это сделать, в некоторых случаях мауэрлат можно нарастить.

Для этого торцы наращиваемых частей мауэрлата запиливаются на половину толщины бруса и обязательно обрабатывают их антисептиком. Стык желательно сделать так, чтобы он пришелся на одну из закладных шпилек (что существенно увеличит прочность соединения), либо скрепляют анкерами, крепежными пластинами, гвоздями.

Аналогичное соединение используют для стыка поперечных балок по углам здания. В просверленное в стыке отверстие забивается шкант, а концы балок стягиваются вбитыми наискосок скобами, придающими всему периметру дополнительную жесткость. Еще одним вариантом является использование шпильки.

Пошаговая инструкция по заливке

До процесса заливки армопояса потребуется выполнить все подготовительные операции по очистке поверхности стен перед, выполняют гидроизоляцию, нарезают арматуру для каркаса и заготовку пиломатериала для опалубки.

Основные этапы технологической карты производства железобетонного армопояса для перекрытий:

Собирают конструкцию опалубки из пиломатериалов, с усилением по вертикали и горизонтали, чтобы бетонный раствор не выдавил стенки.
Размеры опалубки по ширине должны равняться ширине стеновой конструкции за вычетом толщины слоя утеплителя, а по высоте — 400 мм

Чаще всего применяют в качестве строительных материалов доску 3 класса толщиной 20мм, скрепляя элементы между собой саморезами и дополнительно усиливая конструкцию через 100 см.
Нарезают арматуру по заданным размерам и в необходимом количестве.
Потом они помещаются на фиксаторы/подкладки по длине опалубки и связываются проволокой, образуя низкий слой.
После этого укладывается поперечная арматура и закрепляется верхний слой.
Устанавливают каркас в опалубку с установкой вставок, с тем чтобы конструкция не касалась ее стен, с отступом 50 мм.
Каркас должен быть установлен абсолютно горизонтальным, контроль выполняют строительным уровнем.
Завозят готовый бетонный раствор или приготавливают его самостоятельно на стройплощадке.
Устанавливают бетононасос, и протягивают шланги.
Заполняют опалубку за один прием.
Выполняют уплотнение бетона и удаление воздуха ручным способом прокалывая его толщу арматурой или с использованием виброоборудования.
Выравнивают внешний слоя бетона под горизонтальный уровень и закрывают полиэтиленом.
Опалубку осторожно снимают не менее чем через 5 суток. После чего допускается укладка плит перекрытия.
До полного отвердевания бетона, его смачивают в жаркую и сухую погоду, для того чтобы монолитная масса не растрескивалась.

Монтаж армопояса

Монтаж армпопояса под мауэрлат начинается с установки под него опалубки. В качестве последней может быть использована обрезная доска или ламинированная влагостойкая фанера. Из обрезной доски сбиваются щиты на высоту, которая будет соответствовать высоте будущего армпопояса. Бруски, которыми будет производиться фиксация досок, должны выступать за ее края на размер, равный высоте щита. С помощью этих брусков щиты крепятся к стенам. Крепление осуществляется как с внутренней, так и с внешней стороны. Должен образоваться желоб, в который можно будет залить бетон.

Стоит быть внимательным, чтобы между щитом и стеной не было зазора, т. к. раствор обязательно уйдет в эту щель. Также еще рано заливать готовый раствор, т. к. он разрушит опалубку. Она требует дополнительного укрепления. Сделать его можно деревянными распорками, которые прибиваются к верхнему торцу. Укрепить опалубку для армпопояса под мауэрлат можно также и шпильками. Чтобы опалубку было легче демонтировать, шпильки помещаются в металлические трубки, которые по диаметру должны быть немного больше шпильки. После этого на шпильку надеваются шайбы с большим диаметром и производится прижим гайками.

Следующим шагом производится укладка армирующей основы. Если стены выполнены из материала, который быстро впитывает влагу, тогда перед заливкой на стену лучше уложить гидроизоляционный материал в виде рубероида или покрыть плоскость битумной мастикой. Далее производится заливка бетона. Чтобы он заполнил все пустоты, понадобится глубинный вибратор. Он поднимет все воздушные пузырьки на поверхность.

Подбор материала и расчет параметров

При выборе материала нужно обратить внимание на структуру дерева, отсутствие искривлений и целостность поверхности. Изделия должны быть без сучков, трещин и следов биологического воздействия. Влажность приобретаемой древесины должна быть не выше 8%

Влажность приобретаемой древесины должна быть не выше 8%.

Мауэрлат изготавливают из деревянного прямоугольного профиля размером:

• 80 х 180 мм;
• 100 х 150 мм;
• 100 х 100 мм;
• 150 х 150 мм;
• 200 х 200 мм.

На выбор сечения бруса влияют следующие факторы:

• этажность и наружные размеры здания;
• особенности конструкции (число скатов, наличие мансарды и др.);
• материал кровельного покрытия;
• климатические условия региона.

Толщина мауэрлата должна соответствовать рекомендуемым нагрузкам — превышение веса изделия повлияет на несущую способность фундамента.

Размеры деревянных брусьев.

Расчет массы используемого бруса производится следующим образом:

1. Определяем площадь сечения — умножаем ширину на высоту.
2. Полученное значение умножаем на периметр — получаем объем материала.
3. Результат умножаем на удельную плотность древесины — таким способом вычисляем вес, или величину нагрузки, которую будет оказывать мауэрлат на наружные стены.

Длина профиля должна быть такой, чтобы количество соединений на одной стороне здания было минимальным. Стандартный размер выпускаемого материала — 3-6 м, поэтому для расстояния в 8 м нужно приобретать 2 сегмента по 6 м.

При выборе высоты профиля необходимо учитывать, что соединение стропил с мауэрлатом производится путем врубки, при этом используется 50% его действительного размера.

Пошаговая инструкция

Армопояс на газобетоне не требует особой технологии устройства. Состоит он из нескольких последовательных операций:

1. установка арматурного каркаса;
2. сборка и монтаж опалубки;
3. заливка бетоном.

На особенности работы может влиять лишь зона расположения пояса, но в целом руководство по его установке имеет стандартный вид.

Вернуться к содержанию

Изготовление опалубки

Когда без армопояса не обойтись, начинается процесс сборки и установки каркаса под него из досок и их обрезков. Такой способ довольно прост:

1. заготавливается набор досок, саморезы для их скрепления;
2. измеряется высота и ширина опалубки;
3. доски подгоняются под необходимые размеры;
4. нижняя часть деревянного каркаса прикручивается к газобетону при помощи саморезов;
5. по верху крепятся дощатые поперечные стяжки с интервалом 0,8 – 1,0 м.

Такая конструкция способна выдержать массу бетона при его заливке и не пострадать. Если каркас нужен под балки перекрытия, то монтируется он вдоль внешней поверхности стен, а высота приравнивается к 20-40 см. Чтобы была возможность аккуратно замаскировать утеплитель при необходимости его использования, можно сместить опалубку вглубь стен. Образованную нишу удобно заполнять теплоизоляционным материалом.

Вернуться к содержанию

Каркас пояса

Перед тем как начать процесс, стоит определиться, нужен ли армопояс для постройки здания и, какова ширина стены. Если без него не обойтись, после изготовления опалубки переходим к формированию каркаса:

1. устанавливаем 2-4 продольных стержня арматуры (чем больше ширина стены, тем больше количество стержней);
2. отмеряем шаги перемычек (50 см);
3. соединяем с помощью поперечных перемычек (стержни с меньшим диаметром);
4. арматуру утепляем в бетон минимум на 5 см. Для поднятия нижней арматуры используются кирпичные подпорки;
5. в местах стыка стен, на углах здания стержни крепятся с помощью сварочного аппарата.

Для газобетонных стен армопояс в основе своей конструкции может состоять из пары прутьев арматуры и перемычек. Они будут иметь вид лесенки, а промежуточное расстояние приравнивается между ними к 50 см.

Вязку каркаса рекомендуется производить непосредственно в опалубке. В готовом виде его вес будет больше, а этот может создавать дополнительные неудобства. При размещении арматуры следует использовать строительный уровень.

Вернуться к содержанию

Заливка бетоном

После проведения основных работ наступает очередь заливки. Для этого берется готовая смесь или раствор приготавливается самостоятельно. Изготовление бетонной смеси делается в соответствии с пропорцией 1:3:5. Для этого используется цемент, песок и щебенка с добавлением воды. Раствор вымешивается до полного растворения комочков. Удобнее использовать для этих целей бетономешалку.

Инструкция по заливке:

1. приготовление раствора;
2. установка перемычек;
3. заливка опалубки;
4. уборка перемычек;
5. удаление пустот с помощью отрезка арматуры.

Желательно заливать смесь единоразово, а не частями. Удобно это для одноэтажного дома. При работе с многоэтажной постройкой придется заливать опалубку частями. Для этого устанавливаются промежуточные перемычки, которые можно сделать из остатков газобетона или досок. После заливки их убирают, стыки смачивают водой и добавляют следующую партию бетона.

Для удаления пустот отрезком арматуры протыкается раствор, что способствует его уплотнению. При благоприятной погоде по истечении 4-5 суток армопояс будет готов, а опалубку можно будет снять.

Вернуться к содержанию

Характеристики армопояса

Прочность армопояса под мауэрлат напрямую зависит от того, какой будет его конструкция. Под каждое здание выбираются свои размеры, но есть общие правила, которых стоит придерживаться. Среди них можно выделить:

• правильная высота;
• ширина, соответствующая размеру стены;
• длина не должна быть короче, чем стены.

В качестве основы для высоты берется размер в 20 см. В некоторых допускается сооружения армопояса под мауэрлат с высотой в 15 см. Но лучше сделать его больше, а не меньше. Также высота армопояса под мауэрлат не должна превышать размера ширины стены. Ширина армопояса, должна соответствовать ширине стены. Минимальное сечение армопояса под мауэрлат должно составлять 25×25 см.

Армопояс должен быть монолитным. Чтобы добиться этого, его заливку нужно произвести в короткие сроки, чтобы бетон не схватывался по частям. Армопояс получил такое название в силу того, что внутрь конструкции укладывается металлическая основа. Последняя представляет собой решетку, которая собирается из арматуры с диаметром в 10 или более миллиметров. Решетка при этом должна быть не плоской, а объемной, чтобы равномерно распределить усилие.

Заливка бетоном

Для заливки армопояса используют раствор, приготовленный на основе бетона марки минимум М200. Смесь можно заказать на заводе либо готовить самостоятельно. Для бетона марки не ниже М200 пропорции такие: часть цемента М400, три части песка, 5 частей щебня. Если готовится бетон марки М250, соотношение такое: часть цемента М400, две части песка, 4 части щебня.

Воду в бетон желательно добавлять в небольшом количестве, так как в противном случае конструкция армопояса в доме из газобетона может быть недостаточно прочной. Лучше добавлять пластификатор. Соотношение воды должно быть примерно таким: на 10 частей цемента берут 5-7 частей воды. При приготовлении раствора желательно провибрировать его специальным вибратором либо потыкать штыком из куска арматуры.

Заливка армопояса производится в один раз, чтобы обеспечить монолитность конструкции (получаем монолитный пояс). В процессе схватывания бетона его нужно периодически брызгать водой, чтобы не появлялись трещины по мере его усадки.

После снятия опалубки армопояса выжидают полного набора прочности бетоном (до 28 дней) и продолжают работы: делается кладка перегородок, стен, кровли и т.д.

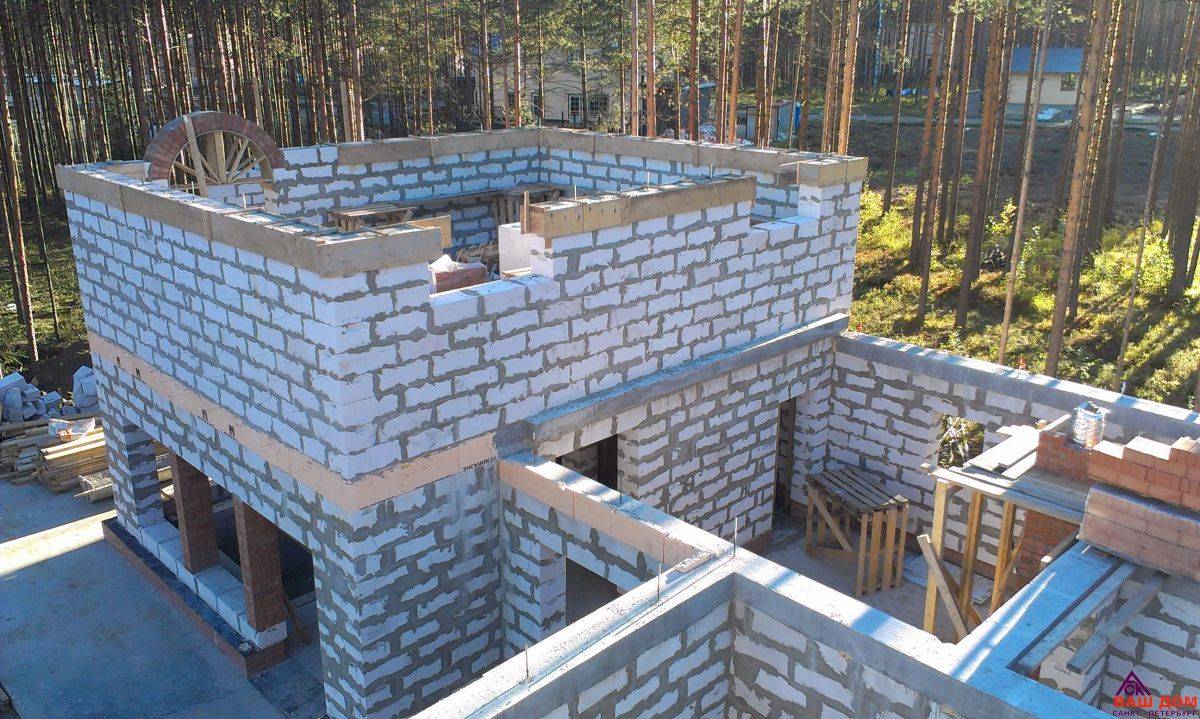

Армопояс в доме из газобетона – обязательный элемент конструкции, которая в будущем обеспечит зданию достаточную жесткость, прочность, длительный срок эксплуатации. При условии правильного выполнения работ из качественных материалов возможно добиться наилучшего результата и защитить строение из газобетона от любых нагрузок и внешних негативных воздействий вплоть до землетрясений.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным армопоясом все просто. Обычно, делается кладка из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

Сначала необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газоблока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить экструдированным полистиролом.

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры.

Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см.

Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см.

В углах арматуру необходимо загибать, чтобы угол связывала цельная арматура.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п.

К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.

Теперь можно приступать непосредственно к заливке армопояса бетоном.

Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства.

Если же вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из строительных калькуляторов для расчета состава бетона. Не забывайте добавлять в замес пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.

После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Для этой же цели смачивайте бетон первые 2-3 дня.

Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 28 дней после заливки.

Для чего нужен армопояс?

В первую очередь стоит поговорить о том, для чего нужен армопояс под мауэрлат и какие основные функции он должен выполнять. Сама крыша любой конструкции (исключение может составить только плоская кровля) передает на стены сразу две нагрузки:

• первая или основная – это нагрузка от самого веса кровли и всего, чего на ней находится;
• вторая – распорная. Эта нагрузка передается от стропил, которые стараются раздвинуть стены в разные стороны.

Чтобы эти две нагрузки раньше времени не разрушили строение, верхнюю часть стены нужно укрепить. Для этого и используется армированный пояс под мауэрлат. Но кроме равномерного распределения нагрузок передающихся от стропильной системы эта конструкция выполняет и другие функции. Например, армированный пояс:

• способствует сохранению правильности геометрии стен. Во время усадки дома или подвижки грунта каркас строения может немного деформироваться. Армопояс помогает минимизировать такие изменения;
• мауэрлат должен быть ровным в горизонтальной плоскости. Если при возведении стен были допущены некоторые неточности, то армированный пояс легко их исправит;
• конечно, самое главное – это монолитный пояс под мауэрлат придаст нужный уровень жесткости.

Кроме того, такая конструкция будет достаточно прочной. А это значит, что крепление любых элементов стропильной системы не составит большого труда.

Видео по теме:

Из чего делается мауэрлат?

Первоначально следует определиться, из каких материалов будут делаться основные элементы крыши. Для формирования мауэрлата обычно используются материалы:

• Деревянный брус. Его сечение может быть разным, причем оптимальным считается пользоваться лиственницей. Монтаж бруса осуществляется равномерно по всем стенам дома, причем в местах стыков крепление мауэрлата к стене из газобетона выполняется с помощью прямого замка или гвоздей, обладающих большими размерами.
• Швеллер. Он представлен профилем из металла, обладающим п-образным сечением. Перед тем, как выполнять его укладку, следует убедиться, что на все поверхности нанесено специальное покрытие, гарантирующее прекрасную защиту материала от процесса коррозии.
• Двутавр. Является обычным профилем, имеющим н-образное сечение.

Важно! Для строения из газобетона оптимальным считается использование мауэрлата, сделанного из деревянного бруса
