Монтаж армопояса своими руками
Схема стены из газобетонных блоков.
Чтобы сделать армопояс своими руками, необходимо строго следовать всем этапам этого процесса, рекомендациям специалистов. Поясов для дома может быть несколько, каждому из них стоит уделить максимум внимания. Начинать надо с фундамента дома. Когда выполнены все земляные работы, приступают к заливке фундамента. Далее выполняются работы по установке ростверка
Во время работ с фундаментом важно определить глубину залегания грунта, точку промерзания, наличие грунтовых вод. Именно от этого будет зависеть: выбор материалов для фундамента, необходимость гидроизоляции и устройства дренажной системы
Для столбчатого фундамента перечисленные данные исключительно важны, так как даже малейшие проседания грунта вследствие ошибки приведут к тому, что ростверк начнет покрываться трещинами, постепенно будет разрушаться.
После того как фундамент готов, можно начинать устройство армопояса. Для этого используется бетон и металлические стержни, которые скрепляются специальной вязальной проволокой. Именно металлические стрежни являются тем методом, который придает поясу гибкость, возможность выдерживать сильные нагрузки.
Схема устройства армопояса из несъемной опалубки.
Метка из прутьев выкладывается после того, как сложена опалубка. Для нее используются обрезные доски, они должны плотно сбиваться гвоздями. Между досками не должно оставаться промежутков, чтобы раствор не выливался во время высыхания. Когда опалубка готова, можно приступать к вязке армировочных поясов. Обычно их количество составляет от 1-го до 3-х, здесь все зависит от высоты и ширины ленты. Армопояс вяжется из прутьев, диаметр которых составляет 10-12 мм. Сама сетка может включать в себя 4-5 жил. Прутья должны при заливке полностью погружаться в бетон. Не допускается, чтобы какие-либо части сетки оставались на поверхности. Это обеспечивает отличную защиту от коррозии. Если пояс будет опираться на кирпич, то для этого используются половинки, а не целые блоки.
Если строительство ведется на пучинистых и слабых грунтах, необходимо армировочный пояс усиливать. Для этого предусматривается двойная армировочная сетка. Она состоит из 4 жил, диаметр их составляет 12 мм. Жилы обязательно надо ставить вверху и внизу пояса. Для заливки армировочного пояса применяется бетонный раствор марки М200, этого вполне достаточно. Для контроля высоты заливки необходимо использовать маячки, т. е. специальные колышки по высоте равные поясу. Это позволит ориентироваться во время заливки бетона.
http://ostroymaterialah.ru/youtu.be/iABo1WbPZdg
Чтобы сделать армопояс на кирпич или газобетон, необходимо следовать таким же шагам. Пояс позволит правильно распределить нагрузку от всего сооружения. Он устанавливается по периметру строения вдоль всех наружных стен, по внутренним несущим капитальным стенам его не делают.
Заливка бетоном
Завершает изготовление армопояса — заливка. Для этого понадобятся:
- цемент;
- песок;
- щебень;
- бетономешалка;
- ёмкость для готового раствора.
Также возможно использование готового бетона. Необходимо рассчитать количество строительной смеси так, чтобы залить весь армопояс за 1 раз. В противном случае он не будет непрерывным и будет хуже выполнять свои функции. Не исключено, что в месте соединения он даст трещину при большой вертикальной нагрузке или при усадке грунта.
Готовую опалубку с арматурным каркасом заливают бетоном. По мере заполнения смесь нужно уплотнять методом штыкования, чтобы убрать воздушные пустоты. Раствор в опалубке обязательно выровнять. Желательно выставить армопояс по уровню.Деревянные щиты можно будет убрать через 3—5 дней. Это время необходимо для застывания бетона, после чего — армопояс готов.
Насколько необходим армопояс?
Чаще всего монолитный пояс является строительной необходимостью, но в ряде случаев подобное укрепление конструкции не требуется.
Без армопояса можно обойтись, если:
- фундамент залит ниже уровня промерзания почвы;
- сами стены дома сделаны из кирпича.
Но и при соблюдении этих условий необходимо, чтобы плита перекрытия заходила на обе стороны стены не менее чем на 12 см, а сама постройка находилась в сейсмически безопасном районе.
Армопояс необходим, если:
Если стены из газосиликатных блоков, то армопояс необходим, вне зависимости от назначения помещения на втором этаже.
- Дом многоэтажный. В этом случае наличие монолитных поясов предписывается нормами;
- Стены возведены из пористых материалов, например, шлакоблоков или газобетона. Под неравномерным давлением плиты перекрытия эти материалы начинают сминаться и быстро разрушаются;
- Постройка возводится на слабом грунте. В этом случае существует опасность просадки дома и, как следствие, образования трещин в стенах. Монолитный пояс выступит в роли стяжки и предотвратит появление трещин. Осмотрите старые постройки на соседних участках. Если они покрыты трещинами, идущими вниз от кровли и вверх от земли и углов окон, то возведение армированного пояса однозначно необходимо;
- Фундамент здания сделан из сборных блоков либо мелкозаглублен. Армопояс равномерно распределит давление плит по всему периметру фундамента;
- Дом находится в сейсмоактивной зоне.
Как сделать армопояс своими руками?
Сделать армопояса своими руками – вполне решаемая задача. При правильном устройстве процесса, результат её решения будет надежной основой под балки перекрытия и принесёт вам только положительные впечатления.
Последовательность действий при изготовлении армирующего пояса:
- установка опалубки;
- изготовление арматурного каркаса;
- заливка бетона в опалубку.
Установка опалубки для армопояса

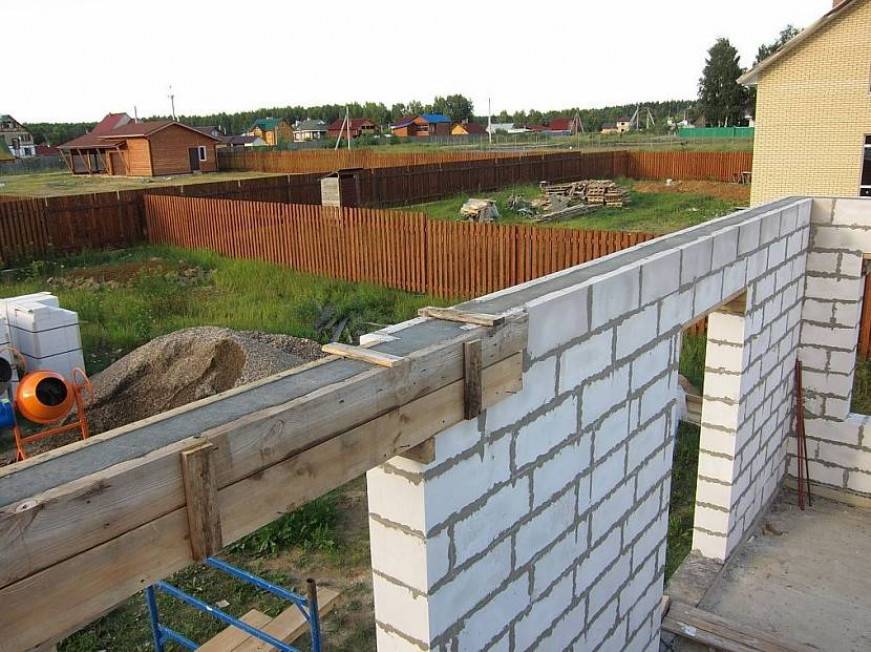

Производятся замеры. Согласно полученным размерам на земле из досок изготавливаются щиты. Очень удобно использовать полосы ОСБ, усиленные каркасом из деревянных реек.
Щиты поднимаются на стену. Верхний край щитов выравнивается по уровню. Перепад высот по всей длине ростверка не более 1 см. Нижний край закрепляется к стене. Для крепления удобно использовать быстрый монтаж 6х100 мм.
Особое внимание следует уделить герметичности стыков и угловых соединений. Бетон, протекший через щели при заливке, образует неприглядные потеки на стене и воздушные полости в теле армопояса. После сборки и укладки в опалубку арматурного каркаса параллельные щиты опалубки соединяются между собой обрезками досок, уложенными поперёк армопояса и зафиксированными саморезами
После сборки и укладки в опалубку арматурного каркаса параллельные щиты опалубки соединяются между собой обрезками досок, уложенными поперёк армопояса и зафиксированными саморезами.
Необходимо помнить, что при заливке бетона конструкция опалубки воспринимает большую статическую и динамическую нагрузку. Плохое закрепление элементов опалубки приводит к выдавливанию стенок заливаемым бетоном. Такой неприятной ситуации следует избегать. Правильно собранная опалубка обладает достаточной прочностью и жёсткостью. Она не должна прогибаться при надавливании на неё весом человека.
Изготовление арматурного каркаса для армопояса
Арматурный каркас представляет собой пространственную конструкцию из 4 – 6 продольно расположенных прутов арматуры диаметром 12 – 14 мм, скреплённых между собой вертикальными и поперечными перемычками.
В качестве вертикальных и поперечных перемычек удобно использовать прямоугольники из арматурной проволоки диаметром 6 мм.
Последовательность действий:
- из арматурной проволоки изготавливаются поперечные связи в форме прямоугольников;
- внутрь прямоугольников вкладываются продольные пруты арматуры;
- прямоугольники распределяются вдоль продольной оси каркаса с шагом в 40 – 50 см;
- продольные пруты и поперечины соединяются между собой мягкой вязальной проволокой или пластиковыми стяжками;
- подготовленные арматурные каркасы поднимаются и укладываются внутрь опалубки.
Не следует соединять элементы каркаса с помощью электродуговой сварки. Металл каркаса в месте сварки перегревается и теряет свои прочностные свойства. Также не стоит стремиться связывать соединения толстой проволокой и как можно прочнее.
Скрутки должны обеспечить целостность каркаса при транспортировке и заливке бетоном. После застывания бетон прочно схватывается с арматурой. Прочность скруток не оказывает никакого влияния на результирующую прочность ростверка.
По длине прутья стыкуются с перекрытием не менее 35 – 40 диаметров арматуры и скрепляются между собой вязальной проволокой. Прутья необходимо стыковать не в одном месте, а в разбег, с некоторым интервалом друг от друга.
Зазор между арматурой и краями бетона должен быть толщиной не менее 50 мм.
Заливка бетона в опалубку
Бетон можно приобрести либо приготовить самостоятельно с помощью бетономешалки.
Бетонные работы с привозным бетоном
Совет. При изготовлении бетона в бетономешалке попробуйте применить добавки для бетона. Это не потребует больших затрат, но свойства и качество полученного бетона вас приятно удивят.
Суперпластификаторы придают бетонной смеси текучесть при меньшем количестве воды. Бетон легче заливать, меньшее количество воды обеспечивает большую прочность и морозостойкость.
Ускорители набора прочности – через сутки можно снимать опалубку, через двое – трое суток продолжать работы далее. Способ применения – просто добавить в воду при замешивании бетонной смеси.
От предложений приготовить бетон лопатой, думаю, стоит сразу отказаться. Низкое качество бетона, несоблюдение рецептуры приготовления, длительные перерывы в заливке практически гарантированы.
В течение первых суток после заливки бетон необходимо прикрыть от солнечных лучей и защитить от испарения влаги. В дальнейшем периодически поливать поверхность бетонной конструкции водой.
Армопояс под сборными и монолитными железобетонными перекрытиями
В данном случае контур значительно повышает нагрузочную способность стен, построенных из блоков с ячеистой структурой, устраняя проблемы, вызванные пористостью бетона и нестойкостью его к деформациям. Армопояс позволяет равномерно распределить нагрузки от кровли и межэтажных перекрытйя, исключая локальные усилия, часто становящиеся причиной появления трещин.
Кроме того, такой вид упрочнения конструкции защищает коробку здания от растрескивания, сглаживает воздействия резких перепадов температур, существенно увеличивает срок службы кладки
Усиление из арматуры и бетона связывает в единый силовой контур всю коробку сооружения и плиты перекрытия, что очень важно
Высота и толщина армопояса для газобетона
Армопояс (армированный железобетонный пояс) он же сейсмопояс – очень прочная монолитная полоса по периметру здания и несущих стен из газобетона.
Задачи армопояса – существенное укрепление несущих стен для повышения их несущей способности, во избежание трещин и других деформаций из-за неравномерной усадки здания, кровельных, ветровых и прочих нагрузок.
Армопояс прочно скрепляет газобетонные блоки, равномерно распределяет нагрузку и создает жесткость конструкции.
Высота и ширина армопояса
В идеале, геометрию, армирование и состав бетона армопояса определяют расчетми.
Обычно ширина(толщина) армопояса равняется ширине стены, 200-400мм, а рекомендуемая высота 200-300мм.
Но разумнее будет сделать ширину армопояса чуть тоньше чем стена, чтобы был запас места под утеплитель, для уменьшения мостиков холода. Лучше всего для этого дела подойдет экструдированный пенополистирол(ЭППС), так как он отлично изолирует тепло. Есть также вариант заливки армопояса в уже готовые газобетонные U-блоки, но об этом смотрите дальше по тексту.
Для чего нужен армопояс в газобетонном доме
- При неравномерной усадке дома, при сезонных пучениях почвы, при землетрясениях, — армопояс удерживает геометрию здания.
- Армопояс может выровнять стены по горизонтали.
- Придание жесткости всему зданию из газобетона.
- Локальные нагрузки распределяются равномерно на несущие стены.
- Высокая прочность армпояса позволяет крепить к нему все ответственные конструкции, к примеру, мауэрлат.

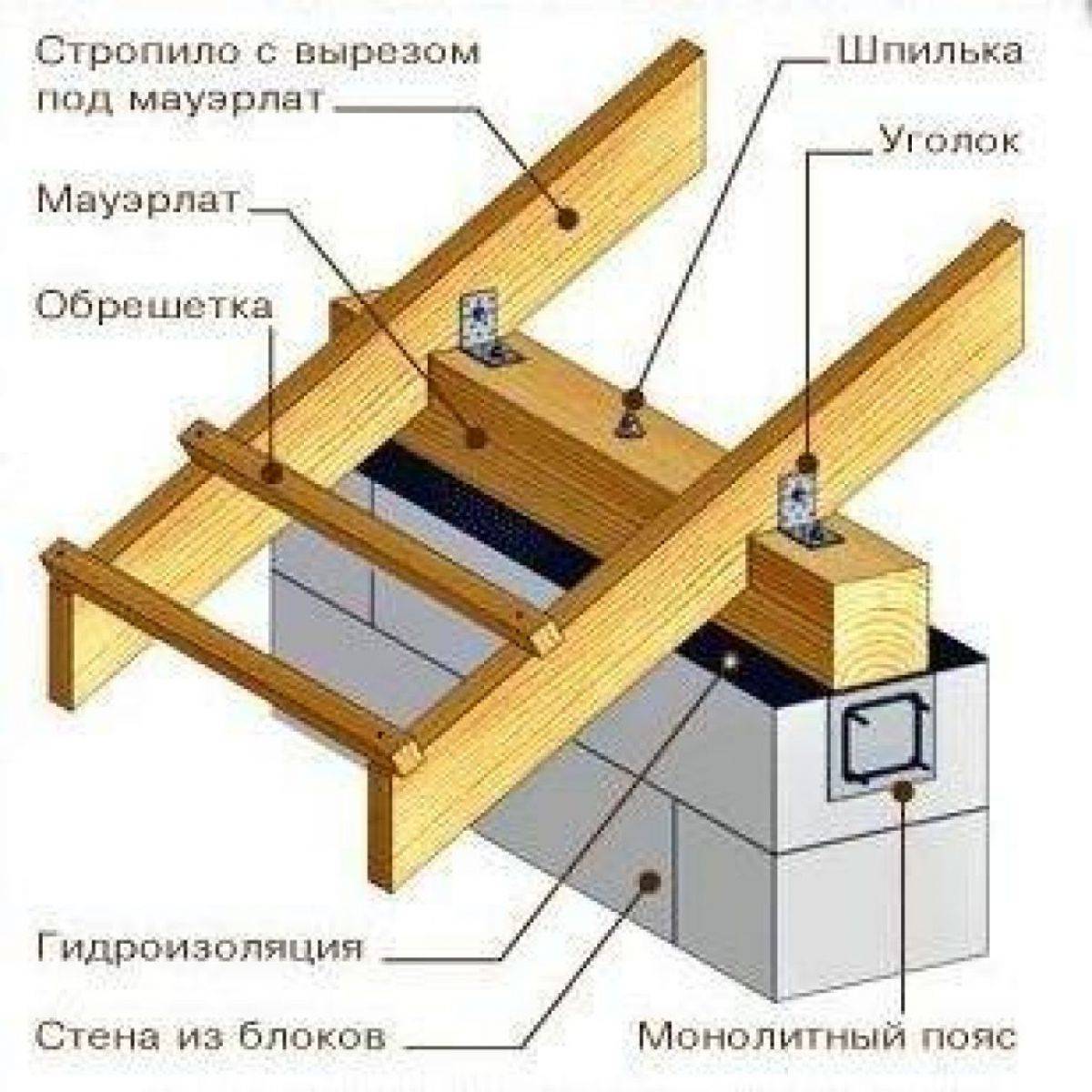

Армопояс под мауэрлат
Мауэрлат должен прочно крепится к несущим стенам шпильками и анкерами. Сама стропильная система, вес всей кровли, снеговые и ветровые нагрузки создают значительную распирающую силу, которая может поломать не усиленные стены. Армопояс же под мауэрлат решает эту задачу, и выполнятся он так же, как и под перекрытие.
Каркас армопояса, краткая инструкция
- Каркас арматуры пояса должен быть непрерывным.
- Армопояс должен быть на всех несущих стенах.
- Нахлест продольной арматуры минимум 800 мм.
- Каркас делается из двух рядов арматуры по два прута.
- Минимальная толщина продольной арматуры – 10 мм.
- Желательно использовать длинные (6-8 метров) прутки арматуры.
- Диаметр поперечной арматуры – 6-8 мм.
- Шаг поперечной арматуры – 200-400 мм.
- Арматура со всех сторон должна иметь защитный слой бетона минимум в 5 см.
- Продольная и поперечная арматура связывается между собой вязальной проволокой.
- На углах продольную арматуру нужно загибать, а нахлест старайтесь делать дальше от угла.
- Каркас должен находится строго горизонтально.
Расстояние между прутками арматуры высчитывайте по толщине и высоте армопояса с учетом защитного слоя бетона, минимум по 5 см с каждой стороны.
Утепление армопояса
Армопояс является очень серьезным «мостиком» холода, через который уходит большая часть тепла, и на котором образовывается конденсат с внутренней стороны армопояса. И чтобы избежать этого, нужно произвести утепление внешней стороны армопояса газобетоном, или пенополистролом или пенопластом. Пенополистирол более предпочтителен. Так что заранее нужно предусмотреть пространство для утеплителя, заливая армопояс с отступом от внешнего края стены.
Бетоном какой марки заливать армопояс
Для заливки армированного пояса по газобетону используется бетон марки М200-М250. Его можно привести в готовом виде миксером с завода, или же сделать самостоятельно.
Пропорции для бетона марки М200: цемент М400, песок, щебень (1:3:5). Пропорции для бетона марки М250: цемент М400, песок, щебень (1:2:4).
Воды в бетоне должно быть минимальное количество, а для придания пластичности используйте пластификатор.
Водоцементное соотношение должно быть в пределах от 0.5 до 0.7, то есть, на 10 частей цемента приходится от 5 до 7 частей воды.
Добавление в бетон чрезмерного количества воды делает его менее прочным.
Чтобы удалить из бетона воздушные пузырьки, его следует провибрировать специальным строительным вибратором, или же интенсивно и длительно протыкать жидкий бетон обрезком арматуры.
Бетон должен заливаться в опалубку за один раз, чтобы он был монолитным (неразрывным).
Армопояс из кирпича — PROКирпич
Армированный пояс (армопояс) представляет собой замкнутую усиленную конструкцию, повторяющую очертание стен здания и блокирующую их деформацию в результате перераспределения нагрузок. То есть, армопояс позволяет избежать образования трещин от воздействия неблагоприятных погодных условий, при усадке дома, оседании почвы и т.п. Усиление можно сделать железобетонным или из кирпича. Особую актуальность армопояс приобретает при возведении домов из стройматериалов, не обладающих устойчивостью к деформациям.
Армопояс из кирпича – это обычная кладка, усиленная арматурой. Такой подход на первый взгляд проще, чем заливать полноценный монолитный армопояс из бетона с арматурой. Однако достаточно ли такого подхода? Заменит ли такая армированная кладка полноценный армопояс? Для начала давайте разберёмся какие бывают виды армпоясов и какие функции на них возложены.
обеспечивает равномерное распределение нагрузок;
предупреждает образование трещин;
способствует выравниванию кирпичной кладки;
сохранение целостности конструкции при усадке дома.
Виды армированных поясов
Принято выделять 4 вида армированных поясов.
Ростверк.
Ростверк — это нижний, подфундаментный армопояс, являющийся залогом прочности всего здания. Кроме того, он может связывать сваи столбчатого и свайного фундамента. Высота ростверка — от 30 до 50 см, ширина — 70 — 120 см. Для изготовления используется арматура толщиной 12 — 14 мм. Для большей надежности и долговечности, бетон должен покрывать арматурный каркас на 5 см с каждой стороны.
Цокольный армопояс
Его укладывают по всему периметру внешних стен. В том случае, если перекрытием служат плиты, его рекомендуется делать и по всем несущим стенам. Основная функция цокольного армопояса — распределение нагрузок на фундамент. Используется сеточная арматура высотой 20 — 40 см;
Межэтажный (разгрузочный) пояс
Его сооружается для укрепления и стягивания стен, а также для предотвращения образования трещин. Кроме того, он воспринимает и распределяет нагрузку всей конструкции. Укладывают на все несущие стены;
Армопояс под мауэрлат
Армопояс под мауэрлат — выполняет ряд полезных функций: позволяет надежно закрепить сам мауэрлат, распределяет нагрузку от крыши, фронтонов, стропильной системы, выравнивает горизонталь всей возводимой конструкции. Монтируется по периметру внешних стен, в некоторых случаях (при наклонных стропилах) — на среднюю несущую стену. При создании арматурного каркаса шпильки выводят над ним. На конце прутьев делается резьба, а в мауэрлате соответствующие отверстия. После того, как залитый бетон затвердеет и наберет прочности — на шпильки устанавливается мауэрлат и фиксируется болтами.
При изготовлении армопояса особые требования предъявляются к качеству бетона. Рекомендуется использовать цемент марки не ниже М200. Заливку бетонной смесью производят одним разом, что позволят ему равномерно застывать, хорошо схватываться. Для более высокой прочности бетон периодически смачивают.
Так стоит ли рисковать и вместо полноценного армопояса из бетона и арматуры делать армпояс из кирпича? На наш взгляд — нет! Кирпичная кладка лишь немного прочнее кладки из блоков, даже если она армирована. Два или три ряда кирпичей не смогут равномерно распределять всю нагрузку по стен. Это приведёт к тому, что некоторые фрагменты и участки кирпичной кладки будут испытывать повышенное давление, по сравнению с остальной стеной, а это опасно появлением трещин и даже полным разрушением стены. Поэтому правильно будет не рисковать, и сделать полноценное усиление армопоясом из железобетона.
Армопояс под перекрытие и мауэрлат
Междуэтажные и мауэрлатные (подстропильные) армопояса необходимы для всех видов несущих стен, выполняемых из хрупких блоков. Локальные нагрузки на керамзитобетонные, пено- и газобетонные блоки приводят к их местным разрушениям. Чтобы исключить возможность деформаций и разрушений стен от точечных усилий от балок или плит междуэтажных перекрытий, выполняют армопояса в каждом ярусе. В результате нагрузка распределяется на блоки равномерно по всему периметру несущей стены, одновременно периметр получает пространственную жесткость.
Стены из арболитовых блоков можно вести без армопоясов при условии толщины стен от 300 мм достаточной прочности на сжатие примененных блоков из арболита – от марки В2,5.
Необходимость мауэрлатного армопояса для стен из легких блоков вызвана тем, что мауэрлат нужно крепить к несущим стенам анкерами. Анкерное крепление в ячеистые блоки выполнить сложно и не всегда возможно, а монолитный пояс будет надежно держать анкеры и мауэрлат (подстропильный брус, на который опирается вся стропильная система). Газоблоки, пеноблоки и керамзитобетонные блоки держать анкера не смогут, и усилия, возникающие от ветровой нагрузки, могут привести к разрушениям – скатную крышу при сильном ветре может сорвать, в прямом смысле. Если стены выстроены из кирпича, армопояс (сейсмопояс) верхнего яруса назначается только из соображений пространственной жесткости здания.
Для фундамента, выполненного из сборного железобетона (ФБС), армопояса устраивают под подошвой и на уровне обреза фундамента. При пучениях и просадках грунтов основания сборный фундамент будет работать более, как монолитная конструкция. Ленты, выполненные из бутобетона, требуют усиления армопоясом как минимум одним, в уровне подошвы. Ленточные фундаменты из бутобетона экономичны и имеют некоторую пластичность, но у них нет стойкости к грунтовым подвижкам. Монолитные железобетонные ленты являются цельной рамной конструкцией, и в армопоясах не нуждаются. Так же, как и монолитная плита.
Междуэтажные перекрытия, под которые необходимы армопояса
Обязательно устраивать армопояс в уровне перекрытия из железобетонных плит, пустотных и ребристых, в случае их опирания на несущие стены из керамзитобетона, газобетона и пенобетона.
Для опирания монолитной плиты перекрытия армопояс не нужен, так как в этом случае передача нагрузок от перекрытия равномерна, а конструкция цельная и уже имеет пространственную жесткость.
При опирании деревянных балок на керамзитобетон, пенобетон и газобетон армопояс можно не делать, но усиление под опорные участки балок обязательно. Выполняется такое усиление в виде площадок, или подушек из бетона высотой около 50 мм, для того, чтобы предотвратить разрушение хрупких блоков под балками. Если нет необходимости в повышении пространственной устойчивости сооружения, то возможно ограничится устройством местного усиления под опорные части балок и не устраивать армопояс по периметру.
Видео описание
Как делать опалубку из дерева для армопояса:
Пояс с использованием блоков
Изготовление такой опалубки требует дополнительных доборных блоков или готовых U-образных газобетонных изделий. В этом случае, на клей (сверху предыдущего ряда), устанавливаются внутренние (толщина 5 см) и наружные (10 см) или U-блоки (со стенками – 5 и 10 см). Во внутреннее пространство, помещается арматура и утеплитель (к наружной стенке). После, происходит заливка бетона. Для проемов (двери, окна), на уровне верха предыдущего ряда кладки, устанавливаются деревянные перемычки. Закрепляются они вертикальными подпорками.
Такой вариант опалубки, относительно легко и быстро монтируется. Но не пользуется большой популярностью из-за необходимости докупки материала, и как следствие – повышения стоимости строительства.
Применение пояса
Если для кладки несущих стен дома используются блоки газобетона и пенобетона, то устройство монолитного армированного пояса обязательно.
- В случае применения для кладки несущих стен легких блоков и материалов, плохо сопротивляющихся нагрузке от перекрытий. Например, шлакоблоков, блоков из пенобетона и газобетона, природного ракушечника и известняка. Стоит пояснить, что в стенах из этих материалов под воздействием неравномерно распределенной по площади стены нагрузки на фундамент от плиты перекрытия могут начаться процессы деформации, называемые смятием. Они могут вызвать последующее разрушение кладки стены. Существуют специальные методики определения целесообразности устройства армированного пояса. В них учитываются характеристики сопротивления материала различным видам нагрузок посредством специальных коэффициентов. Однако опыт строительства из легких блоков, особенно из пено- и шлакобетона, показывает, что монолитный армированный пояс для кладки из этих материалов необходим из соображений конструктивного порядка.
- При строительстве на слабых, просадочных грунтах устройство пояса обусловлено опасностью проседания здания под влиянием неблагоприятных для грунта факторов. Например, при намокании под воздействием нагрузки от веса дома грунт начнет деформироваться. В этом случае непрерывный монолитный пояс сможет «удержать» стену и фундамент от появления трещин и разрушения. Стоит оговориться, что наличие пояса сможет помочь избежать разрушения стены лишь до определенных деформационных нагрузок. Поэтому стоит хорошо исследовать свойства грунтов и оценить возможность строительства здания, например, недалеко от ручьев и рек. Если в соседних зданиях в стенах видны разрушения в виде вертикальных трещин, то монолитный армированный пояс обязателен.
- При возведении здания в сейсмически опасном регионе.
Нужен ли армопояс под монолитное … Нужен ли армопояс под монолитное … Строительство частного дома из … Что такое армопояс под плиты перекрытия …
Конструктивные задачи армопояса:
