Якорь своими руками для малых судов: лодки (в т.ч. ПВХ), катера и яхты

Способы определения веса и размеры якорного каната

По расчету исходя из формул

Это довольно сложная по структуре формула, которая максимально приближена к идеальной:

W=(8÷10)(корень 3 степени из D2) кгс,

W
– вес якоря;

D — водоизмещение судна, тс.

Правда есть масса и других формул, что позволяют определить вес или размер.

Перед тем как выходить в море необходимо тщательно просчитать все параметры и уже только после этого применять любые действия.

Необходимо обратить внимание на глубину погружения, размер лодки или же другого судна, скорость течения, тип якоря и какое время он должен находится на глубине.

Посмотрев в специальные таблицы

Научные деятели, решили упростить мастерам работу и провели исследования, которые относятся к выбору нужного приспособления. Эти таблице позволяют сопоставить все технические параметры любого водного транспорта и таким образом можно достаточно легко выбрать нужный и при этом не используя массу формул, которые отнимают много времени и сил.

Стоит отметить, что правильно сделанные самодельные якоря ничем не хуже от заводских так, как правильная технология приведет к хорошему результату. Перед тем как сделать, необходимо ответить на такие вопросы:

• Для какого судна он будет использоваться (в частности сюда относятся параметры, т. е. вес и объем устройства);
• Не навредит ли он такого типа лодке (как известно, есть разные материалы из которых изготовлена лодка, в частности с надувными надо быть осторожными, чтобы не пробить ее);
• Не подвержен ли материал для изготовления якоря коррозии – в случаи если вы не уверенны, то проконсультируйтесь у специалиста, чтобы ваш труд, не пропал зря.

• Перед тем как начать изготовление необходимо ознакомиться с достаточно большим количеством литературы и можно посмотреть несколько видеоуроков, которые позволят пойти по правильному направлению.
• Определенному типу лодки соответствует якорь, который сможет выполнить все необходимые функции. Если течения достаточно быстрое, то лучше брать с большим весом – это поможет зафиксировать лодку в нужном месте;
• Хранить данный инструмент лучше всего в чехле, который будет его защищать от внешней среды, во время неиспользования. Также не будет царапать поверхность судна;
• После использования стоит его очистить – это поможет максимально долго его использовать.

Каждый рыболов мечтает обладать плавсредством. Самое доступное из них – лодка ПВХ. Многие изготавливают якорь для лодки ПВХ своими руками. Якоря служат для удерживания судна на определенном месте в заданном положении.
Основной (носовой) груз отвечает за сопротивление лодки ветру, волнам и течению, а кормовой (верп) – за осевое расположение лодки относительно сектора облова и за безопасное поднятие со дна. Якоря для надувных лодок являются еще и средством безопасности при ловле в условиях нахождения берега с подветренной стороны. Рыбалка – занятие азартное и увлекательное, очень легко упустить момент, когда ветер или течение отнесет плавсредство дальше, чем нужно. Выгребать после этого против подводного течения обратно к суше может оказаться трудной задачей.

Многие изготавливают якорь для лодки ПВХ своими руками

Российские рыбаки – люди экономные и умелые, поэтому чаще всего они предпочитают изготовить тормозное приспособление для лодки своими руками. Использование подручных средств (кирпичей, камней, кусков железа) несет неудобство в транспортировке, потерю времени на крепление и опасность повреждения самой лодки. Кроме того, их использование возможно лишь на водоемах с каменистым дном, в остальных случаях они малоэффективны. Именно поэтому настоящие рыбаки предпочитают изготавливать самодельные якоря для лодок ПВХ.

Среди множества конструкций наиболее распространены следующие виды самоделок:

• система Курбатова;
• “кошка”;
• якорь Дэнфорта.

Система Курбатова – устройство, отлично работающее на двухместных лодках при небольшом течении и силе ветра до 6 м/с. Конструкция представляет собой раздвоенный хомут из крепкой проволоки и одной лапы с наклоном в 45º. Удлиненный шток гарантирует проникновение лапы в грунтовое дно независимо от угла падения. Такое изделие обладает компактностью и небольшим весом. Для изготовления понадобятся следующие материалы:

• стальная проволока диаметром 7-8 мм;
• лист стали толщиной 3 мм;
• прут из стали диаметром 13-15 мм.

Имея чертежи и сварной аппарат, сделать подобный якорь своими руками несложно:

Как увеличить улов рыбы?

Сегодня существует множество способов для того, чтобы увеличить улов. Один из интересных вариантов – активатор клева . Он привлекает рыбу с дальних расстояний и стимулирует ее аппетит с помощью феромонов, входящих в состав и влияющих на поведение особей. Феромоны – это природные биологически активные вещества, которые выделяют живые организмы, в том числе и рыбы.

Действительно ли это все работает? Как не купить кота в мешке? Читайте подробности в нашем обзоре.

Внимание, только СЕГОДНЯ!

Всем рыболовам, у кого есть лодка, приходится пользоваться якорем. Многие обходятся подходящего размера камнем или мешком с песком, но конечно, металлический якорь намного удобнее.

Есть немало моделей стальных фабричных и самодельных якорей применяемых для надувных лодок.

Правда, у них имеются серьезные недостатки
:

• «рога» занимают немало места;
• заостренные «лапы» могут порвать резиновую лодку.

Кроме того, якорь с лапами нередко застревает на дне, зацепившись за камень или корягу. Бывает, что отцепить его не удается, остается попросту бросить его в реке.

Свинцовый якорь в виде четырехгранной пирамиды я впервые увидел на горной реке Дешютс на западе США. Небольшого размера перевернутая пирамидка с кольцом в основании удерживала большой надувной рафт с гидом и тремя рыбаками, причем на приличном течении.

Делаем якорь Дэнфорта без сварки

Якорь эффективно работает на многих грунтах, особенно, где возможно заглубление лап. Предлагаем вариант самостоятельного изготовления без использования сварки. Из инструментов потребуются дрель и болгарка.

Это простейший якорь, чертеж к которому можно сделать самостоятельно, используя пропорции, приведенные на фото:

Потребуются материалы:

• стальная труба 3х60см;
• стальной лист 200х200 мм и толщиной 4 мм;
• болты: 8х60 — 1шт, 5х35 — 2 шт;
• гайки: М8 — 3 шт, М5 -2 шт ;
• шайба Д8 -2 шт;
• 1 рым-гайка с подходящей к ней болтом -1 шт;
• кольцо.

Алгоритм действий:

1. обрезаем трубу на 2 части по размерам, на короткой вырезаем болгаркой места для вставки лап и веретена:
2. болгаркой вырезаем лапы с учетом формы, которая в дальнейшем будет вставлена в трубу-шток (для быстроты и точности разметки можно сделать лекало из картона);
3. прикладываем лапы и шток, высверливаем отверстия под соединение болтами;
4. фиксируем рым-кольцо посередине;
5. делаем запилы с одной из сторон веретена, чтобы получилось скругление, высверливает отверстие под болт 8х60, помещаем веретено в шток и продеваем болт, фиксируя его гайками;
6. окончательно фиксируем лапы, устанавливаем страховочное кольцо наверху веретена.

На видео можно детально ознакомиться с самодельным якорем Дэнфорта, сделанным аналогичным способом и тоже без применения сварки.

Мне подходит8Не подойдет

Дрейф шлюпки с плавучим якорем

Если судно не может доплыть до берега, войти в бухту или же выбрать место, удобное для причаливания, а также не в состоянии посредством руля держаться на ветру, то следует прибегнуть к использованию плавучего якоря. Приспособление позволит сократить дрейф.

На большой глубине устройство дает возможность поставить судно вразрез волне. Якорь при этом находится на носу судна, в воде происходит его наполнение. Затем натягивается канат, который тормозит движение шлюпки, поворачивая ее носом навстречу ветру.

Длина каната должна составлять не меньше пяти длин маломерного судна. Трос выпускают в ослабленном состоянии. Он должен быть не короче каната для якоря.

Чтобы ослабить удар волн о судно и предотвратить заливание, применяют специальные масла. Наибольшей эффективностью обладают масла животного происхождения. Растекаясь по водной глади, они создают пленку, мешающую образованию гребней и гасящую энергию волн.

Минеральные масла обладают более низкой функциональностью. На маломерных суднах их применять не советуется.

Самодельные якоря для лодок ПВХ, примеры изготовления

Итак, водоём, погодные условия и особенности предстоящей рыбалки определены, известен характер дна. Определён тип якоря, конструкция разработана (лучше всего раздобыть или самому сделать чертёж, можно скачать его из интернета), рассчитана масса и подобран соответствующий канат. Можно приступать к изготовлению. Кроме резки металла болгаркой и сверления, может потребоваться плазменная резка. В подавляющим числе технологий необходим также сварочный аппарат.

Якорь-кошка

Отличный вариант для использования с лодок ПВХ длиной 3-4 м в безветренную погоду. Складные лапы крепятся на скользящей по центральному стержню муфте. Перед переноской якоря лапы должны быть зафиксированы в нижней части. Рабочее положение лап -фиксация наверху при помощи шплинтов. Эти шплинты легко срезаются при необходимости извлечь застрявший якорь.

Если ожидается ветреная погода, конструкция нуждается в утяжелении. И, порой, в весьма существенном!

Материалы для изготовления:

• Труба (можно пруток) металлическая с диаметром 30 мм, длина в пределах 20…30 см и, дополнительно, кусок трубы чуть больше по диаметру, длиной 2…3 см. Короткая труба должна соосно надеваться на длинную трубу и иметь возможность свободно перемещаться вдоль оси.
• Кольца монтажные, 2 шт.
• Металлические листы толщиной 4…6 мм, из которых следует сделать следующие заготовки:
  • полоски10…15 см х2 см, 4 шт.;
  • полоски 4…5 см х 2 см, 4 шт., края закруглить.
  • полоски 3 см х 2 см, 8шт., закруглить с одного торца.
  • лапы в виде заострённого треугольника, 4 шт.

Технология изготовления:

1. 4 из 8-ми полосок размером 2х3 см просверливаются ( выполняется по одному отверстию диаметром 5…7 мм). Такие же отверстия просверливаются в средних и длинных полосках, причём в средних надо сделать 2 отверстия по краям.
2. Полоски 2х3 см с отверстиями привариваются к длинной трубе и будут служить кронштейнами для крепления лап.
3. Оставшиеся 4 полоски 2х3 см привариваются к короткой трубе.
4. На точиле выполняется сужение длинных полос, затем, к ним приваривают треугольники. В середине полосок выполняется надрез, заготовка подгибается и заваривается. Так изготавливаются 4 рога-лапы.
5. Короткая труба надевается на длинную, приваренные полоски на обоих трубах попарно соединяются серьгами (полосками 4…5х2 см) при помощи прутков.

Изделие готово!

Пирамидальный якорь

Существуют два способа:

1. Пирамидальная форма изготавливается из согнутых металлических листов и скрепляется проволокой. Затем форма вставляется в земляную ямку и заливается расплавленным свинцом. До застывания свинца необходимо установить в него крепление для каната. Наиболее простой вариант крепления–проволочное кольцо.
2. Различающиеся по размерам металлические пластины набираются на болт с приваренным кольцом для каната. Самая маленькая пластина должна располагаться снизу. Якорь Курбатовский

Материалы:

• Металлический прут. Длина 12 мм.
• Металлические полоски. Толщина проката 3 мм.
• Проволока. Диаметр не более 8 мм.

Технология:

1. Из проволоки изготавливается веретено.
2. Сверху на веретено привариваются (или привязываются) планки, служащие для разворачивания лапы и обеспечения нормального сцепления с дном.
3. К концам веретена приваривается полоса металла. Её функция-удержание лап в рабочем положении.

Недостатком этой разновидности является неразборность конструкции, что усложняет транспортировку и повышает риск повреждения лодки.

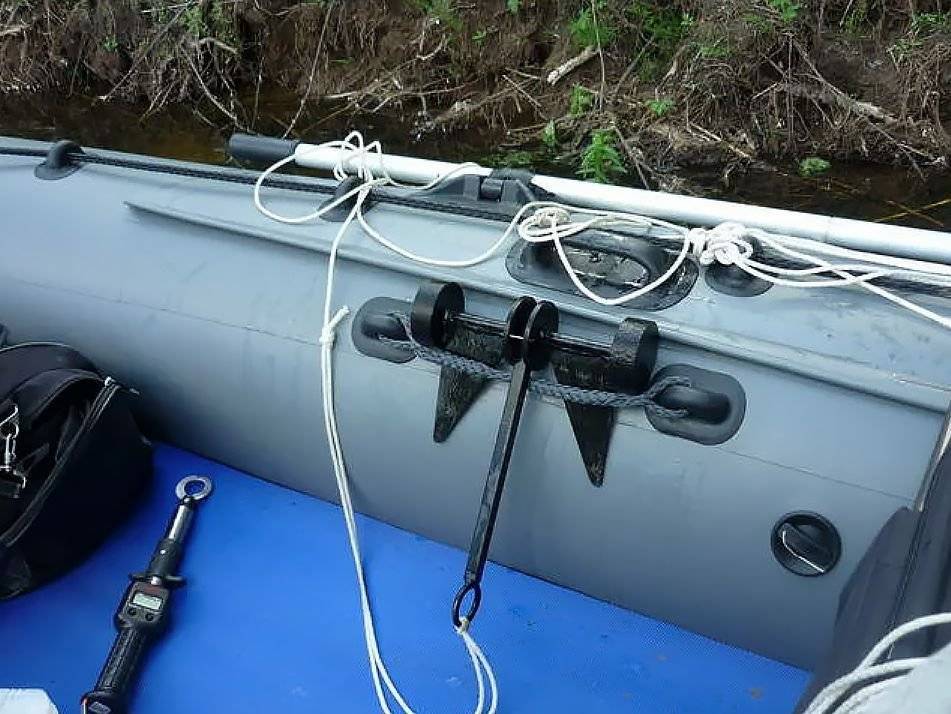

Разборной якорь своими руками

Материалы:

• Свинец * до 2-х кг.
• Кольца из металла, 2 шт.
• Стальная трубка, диаметр 25 мм и длина 270 мм.
• Втулка на 25 мм.
• Гайка М12.
• Металлические полоски ** толщиной 4 мм.

* Можно обойтись без свинца, если масса якоря (1,6 кг в приведенном примере) достаточна для надёжного удержания лодки. В противном случае свинец служит для утяжеления конструкции якоря.

**Полосок размером 260х40 мм понадобится 2 шт., ещё нужны будут полоски меньших размеров, количество также 2 шт.

Технология:

1. на одном конце трубки сверлится отверстие;
2. к другому концу трубки приваривается втулка;
3. края более крупных металлических полосок, являющихся заготовками лап, обрабатываются наждачной бумагой;
4. к одной из полосок-лап привариваются две пластинки меньшего размера, они будут предотвращать прокручивание якоря;
5. лапы надеваются на трубку;
6. заделывается гайка;
7. кольца привариваются к гайке и к отверстию на трубе (штоке).

Кольца служат для обеспечения удобства при сборке якоря и при поднятии его с грунта.

Если требуется утяжеление конструкции, то внутрь трубы можно залить свинец.

Память о морском гиганте

Среди диковинных экспонатов во дворе Морского музея Гонконга хранится подобранный у берегов Индии якорь супертанкера Knock Nevis. Ржавеющий титан весит 36 тонн, имеет длину 10 м и на сегодня является первым в мире в классе конструкций Данфорта с их плоскими лапами в форме ножей. Этот якорь относится к числу становых – необходимых для удержания вне дрейфа судна с выключенными двигателями.

Якорь танкера Knock Nevis

Его размеры связаны с габаритами танкера:

• длина – 458 м;
• ширина – 69 м;
• тормозной путь – 10 км;
• осадка при полной загруженности – 30 м.

Knock Nevis спустили со стапелей в 1976 году, несколько раз перепродали и перестроили: то вибрация владельцев не устраивала, то отсутствие двойного борта, то невозможность пройти Панамским каналом. Последние 6 лет жизни он провел в роли танкера-хранилища, а в 2010 году был пущен на металлолом. Исполинский якорь, державший гиганта на месте, – единственная память об этом выдающемся судне.

Виды якорей

Якорь может иметь много разновидностей. Например, вильчатый, Холла, Портера, адмиралтейский, грибовидный, плуг и так далее. В зависимости от места рыбалки и выбирается якорь. Все они имеют свои недостатки и преимущества.
Но для успешного использования необходимо грамотно подобрать вид, его массу и конечно учитывать особенности рыбалки.

Для начала нужно рассчитать вес. Это не трудно сделать самостоятельно. Как правило, к лодке до 600 кг. можно брать якоря в 5-6 кг. Обычно, вес его должен быть не менее одного процента от массы лодки. Для лодки весом в 400 кг. Можно брать его для лодки ПВХ массой 4 кг.

Виды якорей

• Для использования в илистом или песчаном дне идеально подойдут якоря небольшой массой и двумя способными поворачиваться лампами, которые глубоко вкапываются в грунт. Существует метод, который позволяет увеличить силу удержания на течение, верёвку якоря привязывают на переднюю часть лодки (носовой петли) и опускают в воду, насколько можно ближе к борту. Там, где глубоко или сильное течение, этот метод категорически запрещён, так как из-за длинной верёвки лодка может рыскать, поэтому подобный метод желательно использовать в водоёмах небольшой глубины или же в местах со слабыми волнами.
• Существует якорь формой перевёрнутого гриба. Этот якорь удобно хранить, что является преимуществом в массовых соотношениях, а также соотношение размеров. Хорошо применять в местах, где ил, глина, а также на дне с водорослями.
• Якорь с грибообразной формой, который имеет две лапы, дающие возможность зарываться в дно с камнями и с корягами.

Сила сноса зависимости от веса лодки. Для удержания большой лодки в мощное течение требуется два якоря. Один якорь с лампами на длинной верёвки, а второй якорь грибообразный, который опускается на другой верёвки. Второй якорь служит для того, чтобы лодка не так сильно болталась.

• Корабельный якорь весом 7 кг на длинной верёвке в любую погоду способен выдержать небольшое судно. Подобный якорь хорошо подходит для ловли с маленькой лодки. Такие якоря хорошо использовать на мягком дне, им не страшна коррозия благодаря виниловому покрытию, к тому же подобное покрытие способствует избежанию повреждений судна во время вытаскивания якоря.
• Якорь Дэнфорта со специальными лапами, с помощью которых возможно использовать данную конструкцию даже в илистой местности. Зачастую подобные якоря требуются для лодок больших размеров, так как и сам якорь данной модели имеет большую массу, а также немаленький по размеру.

Якорь разборного типа

Такой самодельный якорь удобно использовать и транспортировать на место ловли.
Необходимые материалы:

• Стальная трубка, длина 27 сантиметров, диаметр 2,5 сантиметра;
• Гайка и втулка диаметром 2,5 сантиметра;
• Кусок свинца массой 2 килограмма;
• Две стальные полоски 260(40(4 миллиметра;
• Две стальные полоски меньшего размера;
• Два кольца из металла.

Изготовление: Сначала к концу трубки нужно приварить втулку. Большие полоски по краям необходимо обработать наждачной бумагой. Из них нужно сделать лапы. К одной из лап нужно приварить полоски поменьше. Это необходимо для предотвращения прокручивания якоря. К трубке прикрепить лапы и установить гайку. Рядом с гайкой нужно приварить кольца. Они необходимы для удобства доставания со дна и простоты сборки. Расплавленный свинец нужно залить в трубку.

Изготавливаем якорь самостоятельно

Для самостоятельного изготовления якоря нужны следующие материалы:

• листовой металл;
• прут и проволока различного диаметра;
• втулки, кольца;
• элементы с резьбовым соединением.

Руководство по изготовлению следующее:

1. Для начала следует разработать чертеж конструкции с нанесением всех размеров. При этом отметим, что некоторые чертежи можно скачать в интернете.
2. Следующим шагом становится подготовка необходимых элементов: проводится отрезание металла и прутов при помощи болгарки или плазменной резки.
3. После подготовки и подгонки всех элементов проводится их соединение при помощи сварки.

После завершения работы следует проверить прочность конструкции, так как вносить изменения на момент применения якоря уже будет невозможно.

Как уберечь якорь от утопления?

Для создания рассматриваемой конструкции требуется достаточно много материалов и усилий. Поэтому следует сберечь якорь от утопления. Даже при рыбалке на знакомом водоеме сложно предугадать то, чем представлено дно

Именно поэтому следует уделить внимание нижеприведенным моментам:

• выбрасывать якорь можно только в том случае, если он закреплен к лодке;
• для обозначения якоря следует прикрепить к нему буек – при необходимости вытянуть конструкцию можно зацепить буй и потянуть его.

Следует учитывать, что якорь кошка утапливается чаще других, особенно при каменистом дне. Избежать это можно следующим образом:

1. К конструкции привязывается буйреп и буй. Крепление проводится к месту соединения лап и веретена.
2. Следует создать еще одно кольцо.
3. Для начала канат прикрепляется к месту веретена и соединения лап, после чего проводится привязка к кольцу.

В заключение отметим, что, создавая якорь самостоятельно следует использовать только каленный металл, который не подвержен воздействию коррозии. Мягкий металл при падении на дно может серьезно деформироваться, чего допускать нельзя. Однако каленый металл сложнее использовать при самостоятельном изготовлении якоря.

Какими характеристиками должен обладать якорь

Небольшой вес
– это очень важно, так как такая лодка сделана из очень легкого материала и в случаи если будет перегруз, то она просто перевернется
В результате чего может пострадать лица, которые находятся там.

Складные лапы
– как известно, якорь имеет острые лапы, которые могут повредить лодку, а она же надувная, поэтому обратите внимание, чтобы он имел складные лапы. Как показывает практика использование такого якоря очень простое и при этом не смотря на все факторы, он занимает на лодке небольшое место, т
е

он достаточно компактный.

Высокая удерживающая сила
–
главная задача -это удержание лодки на определенном месте. Таким образом, данная принадлежность должна быть сделана таким образом, чтобы могла легко закрепиться на глубине. В таком случаи необходимо уделить большое внимание именно материалу, с которого сделан якорь. По мнению экспертов, зарубежные более продуманы, и весьма отличаются от нашей. Правда, есть производители, которые практически сумели догнать своих конкурентов.

Устойчивость к коррозии
– и опять самое важное играет материал, поэтому он должен быть сделан из сплава, что имеет устойчивость к коррозии несмотря на то, что всегда функционирует с водой. Стоит отметить, за ним нужно правильно ухаживать. Одним из самых важных считается очищение, так как он фиксируется на глубине, где есть грязь, которая способна разрушить внешний слой якоря.

Легкость при снятии с зацепов
– он постоянно цепляется на глубине реки или же другой водной среды, где есть масса препятствий для возращения якоря. Данный прибор необходимо выбирать так, чтобы были пути, которые будут способствовать возвращению из дна.

Каким должен быть хороший самодельный якорь?

Простым, дешевым и эффективным. Первое даст возможность сделать его с разумными трудозатратами, а если не соблюдать остальные условия, то якорь выгоднее все же купить. Но главное, он должен справляться со своей задачей — надежно удерживать лодку. Условия рыбалки у всех разные, поэтому универсального рекомендуемого якоря нет, но есть общие требования и их соблюдение избавит от фатальных ошибок при самодельном изготовлении:

• Вес должен быть равен минимум 1/10 длины надувной лодки. Соотношение берется в килограммах к метрам. Если лодка 3 метра, то и якорь должен быть минимум 3 кг. Есть случаи, когда, благодаря конструкции, держащая способность якоря не так сильно зависит от массы. Но, чтобы сделать такой самому, нужно хорошо разбираться.
• Компактность. В идеале он должен быть разборным, либо иметь минимально возможные габариты.
• Острые и режущие грани должны отсутствовать. Беда самодельных якорей — необработанные края и непродуманная конструкция, в итоге травмы, повреждения лодки, испорченные снасти.
• Надежное сцепление с грунтом — зависит от правильно выбранного типа якоря, условий использования и качества изготовления.

Больше информации о том как правильно выбрать якорь для надувной лодки можно почитать здесь.

Теперь можно пошагово изучить доступные и эффективные самодельные варианты, которые отвечают нашим требованиям.

Что потребуется помимо якоря

Кроме якоря, для установки надувной лодки ПВХ в неподвижное положение потребуется еще и специальный канат или трос. Их лучше всего выбирать из синтетических материалов. Это обусловлено тем, что синтетика прочнее и надежнее, а во-вторых – более стойкая к воздействию внешних факторов.

К якорному тросу также предъявляются определенные требования:

1. Прочность. Чтобы ее рассчитать, необходимо массу якоря умножить на 70.
2. Толщина. Трос, толщиной в 7 мм. и выдерживающий усилия на разрыв в 1000 кг. вполне подойдет для большинства якорей, используемых для надувных ПВХ лодок.
3. Длина. Здесь также существуют определенные стандарты. Считается, что этот показатель должен превышать глубину в местах плавания в среднем в 4-5 раз. Кроме этого рекомендуется использовать специальные рым-кольца для стопорения якорного каната.

На самом деле, возможна и предельно привязка якорных шнуров.

Она заключается в том, что сам якорный шнур через гаечную серьгу не пропускается — он просто привязывается за нее. К самой серьге якоря шнур закрепляется стандартным способом и дополнительно привязывается леской или проволокой. В текущем варианте также исчезает и риск зацепа непосредственное за какие-либо серьезные подводные препятствия. петлей, которая образована самим шнуром между двумя серьгами, но при этом также возникает опасность возможность потери.

Самостоятельное изготовление плавучего якоря

Часть любителей водного транспорта самостоятельно разрабатывает требуемые детали. Часть подобных фанатиков способна разработать плавучий якорь. Первый этап – определение размеров. Как указано выше, ключевым параметром типичного якоря считается якорная масса размером 1% от единой массы судна, при условии предельной нагрузки. Для плавучего якоря актуальны купольные внешние и внутренние параметры, размеры строп и ключевого каната.

Для изготовления желаемого устройства используется изначально бумажная выкройка. Требуются водонепроницаемая ткань брезентового либо парусинового форматов, канат и специализированная клейкая принадлежность.

Выкройка делится на ткани с изготовлением проекта. При чрезвычайной плотности ткани купол множится. Каждый компонент должен предусмотреть наличие швов. Делается ниточное сшивание проекта синтетикой, стойкой к атмосферным проявлениям.

Акцент делается на разработке обруча для формирования «скелета». При желании разработать форму «пирамиды» изготавливается перекладина с прикреплением «ткацкого проекта». Делается пришивка, как правило, 4-х стропов. Компонент должен висеть исключительно параллельно пространству человеческих ног. Если подобного вида не наблюдается, требуется переработка. Решающий этап – объединение стропов в узелковый формат и закрепление за главным канатом. Швы обрабатываются герметичной клейкой принадлежностью.

Сделать якорь своими руками?

Многие рыболовы предпочитают якоря, сделанные своими руками. Причина – возможность изготовить не просто якорь, а многофункциональное устройство, отвечающее всем требованиям конкретного пользователя и подходящее под конкретные условия, при которых будет проходить ловля.

Наиболее часто рыболовы изготавливают своими руками якорь-кошку, а также якорь по методу Курбатова. Для ловли на реках изготавливают устройства грибовидной формы.

Якорь-кошка своими руками

Для изготовления понадобится:

• стержень из металла длиной 20-30 см;
• рым;
• 2 металлические пластины;
• муфта металлическая (при изготовлении складывающейся конструкции);

Принцип изготовления прост и заключается в сварке металлического стержня с пластинами, наваривании рыма.

Отметим! Изготовление складывающейся конструкции представляет большую сложность и дополнительно требует оборудования его металлической муфтой и складывающимися лапами.

Якорь по методу Курбатова

Якорь, изготовленный по методу Курбатова, обладает рядом преимуществ:

1. Обладает хорошей удерживающей силой.
2. Имеет приспособление для дополнительной огрузки.
3. Хорошо удерживает судно на песчаных и илистых грунтах.
4. Имеет малую массу (до 2,5 кг).
5. Имеет только одну лапу.

Для изготовления необходимо:

• Стальная проволока диаметром от 10 мм.
• Кусок листовой стали размером 30х30 см и толщиной от 3 мм.
• Стальной прут в качестве приспособления для огрузки.

Примечание! Из стальной проволоки изготавливается двойное веретено, затем к нему приделывается кусок листовой стали со свободным ходом, который будет выполнять функцию лапы. В конце приваривается стальной прут, на который будет вешаться огрузка при ловле на каменистых грунтах.

Незацепляемый вариант якоря Дэнфорта

Изготавливается так же, как якорь Курбатова. Отличие заключается в наличии двух свободно ходящих лап вместо одной и изогнутого одинарного веретена со свободно ходящим рымом. Материалы можно использовать те же.

Для того чтобы рыбалка была удовольствием, а не превращалась в кропотливый труд, необходимо иметь все необходимое снаряжение.

Якорь – одно из самых неприметных, но в то же время самых нужных устройств, поэтому правильный выбор данного устройства – залог беспроблемной и безопасной рыбалки с применением лодки ПВХ.

Плавучие якоря на современных яхтах

Испытание было проведено для RORC в университете Саутгемптона. Оно доказало, что плавучий якорь способен удержать яхту на плаву при высоких волнах. Устройство способствует уменьшению скорости судна и удерживает его по ветру. Модельные испытания выявили, что яхта неоднократно избегала разворотов лагом и переворачивания волной.

Плавучий якорь рекомендован как для однокорпусных, так для многокорпусных моделей яхт. Положение устройства с кормы предполагает, что волны большой тяжести лягут на эту часть судна. По данной причине все отверстия должны быть герметично закрыты. Этому придается большое значение в специальном своде правил, где указано, что яхты должны обладать прочностью и водонепроницаемостью. В особенности это относится к корпусной части, каюте и палубе, которые должны выдерживать натиск воды.

Самодельные якоря для лодок ПВХ, примеры изготовления

Итак, водоём, погодные условия и особенности предстоящей рыбалки определены, известен характер дна. Определён тип якоря, конструкция разработана (лучше всего раздобыть или самому сделать чертёж, можно скачать его из интернета), рассчитана масса и подобран соответствующий канат. Можно приступать к изготовлению. Кроме резки металла болгаркой и сверления, может потребоваться плазменная резка. В подавляющим числе технологий необходим также сварочный аппарат.

Якорь-кошка

Отличный вариант для использования с лодок ПВХ длиной 3-4 м в безветренную погоду. Складные лапы крепятся на скользящей по центральному стержню муфте. Перед переноской якоря лапы должны быть зафиксированы в нижней части. Рабочее положение лап -фиксация наверху при помощи шплинтов. Эти шплинты легко срезаются при необходимости извлечь застрявший якорь.

Если ожидается ветреная погода, конструкция нуждается в утяжелении. И, порой, в весьма существенном!

Материалы для изготовления:

• Труба (можно пруток) металлическая с диаметром 30 мм, длина в пределах 20…30 см и, дополнительно, кусок трубы чуть больше по диаметру, длиной 2…3 см. Короткая труба должна соосно надеваться на длинную трубу и иметь возможность свободно перемещаться вдоль оси.
• Кольца монтажные, 2 шт.
• Металлические листы толщиной 4…6 мм, из которых следует сделать следующие заготовки:

• полоски10…15 см х2 см, 4 шт.;
• полоски 4…5 см х 2 см, 4 шт., края закруглить.
• полоски 3 см х 2 см, 8шт., закруглить с одного торца.
• лапы в виде заострённого треугольника, 4 шт.

1. 4 из 8-ми полосок размером 2х3 см просверливаются ( выполняется по одному отверстию диаметром 5…7 мм). Такие же отверстия просверливаются в средних и длинных полосках, причём в средних надо сделать 2 отверстия по краям.
2. Полоски 2х3 см с отверстиями привариваются к длинной трубе и будут служить кронштейнами для крепления лап.
3. Оставшиеся 4 полоски 2х3 см привариваются к короткой трубе.
4. На точиле выполняется сужение длинных полос, затем, к ним приваривают треугольники. В середине полосок выполняется надрез, заготовка подгибается и заваривается. Так изготавливаются 4 рога-лапы.
5. Короткая труба надевается на длинную, приваренные полоски на обоих трубах попарно соединяются серьгами (полосками 4…5х2 см) при помощи прутков.

Пирамидальный якорь

Существуют два способа:

1. Пирамидальная форма изготавливается из согнутых металлических листов и скрепляется проволокой. Затем форма вставляется в земляную ямку и заливается расплавленным свинцом. До застывания свинца необходимо установить в него крепление для каната. Наиболее простой вариант крепления–проволочное кольцо.
2. Различающиеся по размерам металлические пластины набираются на болт с приваренным кольцом для каната. Самая маленькая пластина должна располагаться снизу. Якорь Курбатовский

• Металлический прут. Длина 12 мм.
• Металлические полоски. Толщина проката 3 мм.
• Проволока. Диаметр не более 8 мм.

1. Из проволоки изготавливается веретено.
2. Сверху на веретено привариваются (или привязываются) планки, служащие для разворачивания лапы и обеспечения нормального сцепления с дном.
3. К концам веретена приваривается полоса металла. Её функция-удержание лап в рабочем положении.

Недостатком этой разновидности является неразборность конструкции, что усложняет транспортировку и повышает риск повреждения лодки.

Разборной якорь своими руками

• Свинец * до 2-х кг.
• Кольца из металла, 2 шт.
• Стальная трубка, диаметр 25 мм и длина 270 мм.
• Втулка на 25 мм.
• Гайка М12.
• Металлические полоски ** толщиной 4 мм.

* Можно обойтись без свинца, если масса якоря (1,6 кг в приведенном примере) достаточна для надёжного удержания лодки. В противном случае свинец служит для утяжеления конструкции якоря.

**Полосок размером 260х40 мм понадобится 2 шт., ещё нужны будут полоски меньших размеров, количество также 2 шт.

1. на одном конце трубки сверлится отверстие;
2. к другому концу трубки приваривается втулка;
3. края более крупных металлических полосок, являющихся заготовками лап, обрабатываются наждачной бумагой;
4. к одной из полосок-лап привариваются две пластинки меньшего размера, они будут предотвращать прокручивание якоря;
5. лапы надеваются на трубку;
6. заделывается гайка;
7. кольца привариваются к гайке и к отверстию на трубе (штоке).

Кольца служат для обеспечения удобства при сборке якоря и при поднятии его с грунта.

Если требуется утяжеление конструкции, то внутрь трубы можно залить свинец.
