Бетон – самый востребованный материал современности
Постепенно в продаже появляются все новые строительные материалы, но пока бетон является самым популярным. Он применяется при промышленном и частном строительстве, может использоваться в различных направлениях
Среди большого количества свойств бетона следует уделить внимание тому, что в жидкой форме, до момента затвердевания, бетон может заполнять практически любую форму, а после затвердевания принимает ее. Именно поэтому этот материал используется при создании колец, которые в дальнейшем собираются для создания колодца
Бетон — искусственный каменный, получаемый в результате затвердевания уплотнённой смеси, состоящей из вяжущего вещества и воды.
Стоит учитывать тот момент, что бетон представляет собой сочетание цемента, песка и других примесей. Особенности используемых компонентов при создании смеси определяют их эксплуатационные особенности.
Виды и характеристики бетонных колец
ЖБ кольца согласно ГОСТ 8020-90 изготавливают из бетона марок М200 или М500, используя арматуру диаметром до 10 мм, выполненную из стали класса Ат-IIIС, Ат-IVС (ГОСТ 10884) и А-I, А-II, A-III (ГОСТ 5781), а также проволоки Вр-I (ГОСТ 6727), сечением не менее 0,6 мм. В быту при возведении канализационных колодцев применяют следующие разновидности колец и вспомогательных элементов:
КС – стеновые кольца по ГОСТ 8020-90 имеют внутренний диаметр от 700 до 2500 мм высоте от 290 до 1190 мм, толщина их стенок находится в диапазоне от 70 до 100 мм. Изделия выпускают как с гладкими торцами, так и с выступами для монтажа с замковым соединением. Допускается увеличивать размеры бетонных колец для канализации по высоте с кратностью 300 мм до значения 1790 мм.
Рис. 6 Параметры плит перекрытий ПП
КО – опорные кольца, устанавливаемые поверх конструкции для устройства невысокой горловины, которую затем накрывают люком. Бетонные кольца для канализации КО, указанные в стандарте, имеют единственный типоразмер с внутренним диаметром 580 мм, толщиной стенки 130 мм и высотой 70 мм.
В отличие от требований ГОСТ 8020-90, коммерческие фирмы поставляют на рынок широкий ряд опорных колец различных типоразмеров (их еще называют доборными), многие из них используют для монтажа высоких горловин, предназначенных для организации лазов в камеры. Некоторые изделия имеют более сложную конфигурацию с расширенной опорной частью и зауженной горловиной.
КЦП – кольца с залитым перекрытием сверху, имеют круглый или прямоугольный проем стандартных размеров для проникновения внутрь камеры.
КЦД – бетонное кольцо с дном для канализации, имеет размеры стандартных КС, удобно для устройства кессонных колодцев, септиков, закрытых отстойников, подземных герметичных резервуаров (погребов, овощехранилищ).
ПН и ПП – плита днища ПН (слишком часто можно встретить ее неверное обозначение ПД (по ГОСТ 8020-90 ПД – это дорожная плита прямоугольной формы с отверстием)) и верхнего перекрытия ПП, имеющая смещенное к краю отверстие круглой или прямоугольной формы.
Согласно ГОСТ 8020-90, плиты ПН выпускают трех типоразмеров с наружным диаметром 1500, 2000 и 2500 мм и толщиной 100 и 120 мм. В условном обозначении указан внутренний диаметр колодцев в дециметрах, под которые их подкладывают – ПН 10, ПН 15 и ПН 20.
Плиты перекрытий ПП с отверстиями имеют стандартизированные внутренние габариты, рассчитанные на закрытие колодцев диаметрами от 1000 до 2500 мм, их наружные размеры лежат в диапазонах от 1160 до 2700 мм. Ширина круглых лазов – 700 и 1000 мм.
ПО – опорная квадратная плита размером 1700х1700 мм толщиной 150 мм и отверстием диаметром 1000 мм.
Рис. 7 Прайс-лист 2020 г на колодезные ЖБИ
Общие подготовительные этапы при строительстве
Решая, как сделать канализационный колодец своими руками, следует помнить, что подготовка к строительству включает себя вне зависимости от выбранного материала следующие этапы:
- составление эскиза схемы канализации с отметкой места обустройства колодца,
- разметку на местности,
- удаление мешающих строительству элементов (выкорчевывание кустарников и деревьев, снос старых построек и пр.),
- обустройство подъезда техники (временная дорога для беспрепятственного подвоза материалов и, при необходимости, движения грузоподъемных машин).
Создание котлована для колодца включает себя:
- выполнение земляных работ (ручной или механизированный способ),
- выравнивание и зачистку дна,
- проверка и корректировка геометрии (глубина, углы откосов стен).
Септик с фильтрующим колодцем
Инженерные коммуникации частного дома
Этот вариант уже представляет собой инженерное сооружение, где стоки проходят настоящую очистку и затем дренируются в почву. Уровень очистки (осветления) сточных вод составляет до 80%.
Принцип действия такой конструкции следующий: стоки из жилища попадают в устройство септика – герметичный канализационный колодец. Здесь твердые частички оседают на дно, а осветленная вода перетекает в дренажный колодец, где и происходит ее доочистка и выпуск в грунт.
С целью повышения качества очистки можно использовать 2-3 дренажных колодца (серия канализационные колодцы).
Септик и 2 дренажных колодца
Строится септик своими руками по принципу герметичной сливной ямы (смотреть выше). Дренажный колодец строится по тому же принципу, только без дна и не герметичным. Более того, нижний край стенок дренажного колодца делается с перфорацией для лучшего ухода воды в грунт.

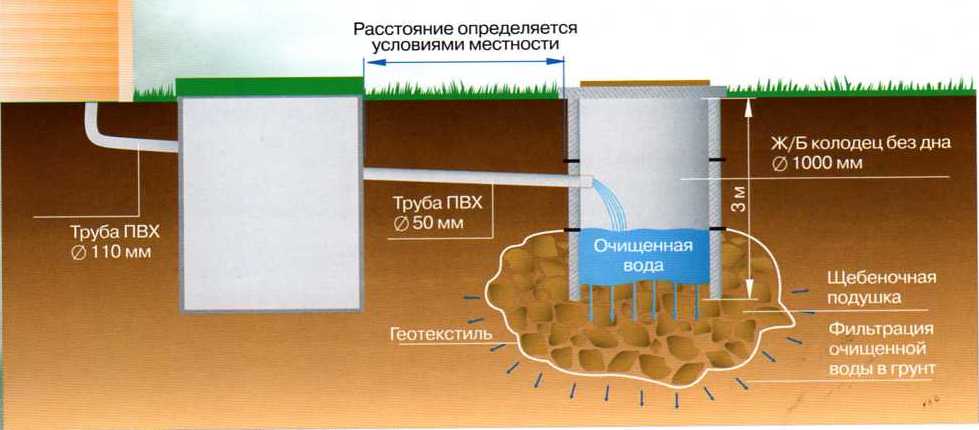

Пример септика с дренажным колодцем
Выкапываем под устройство дренажного колодца яму с запасом по глубине 40 см. На дно укладываем 20 см песка, на него 20 см гравия. Это дополнительная фильтрующая конструкция. Примерно на метр от дна стенки колодца делаем перфорированными. Внешнюю стенку колодца с перфорацией также просыпаем гравием 20 см для препятствования засорению отверстий грунтом.
Такие канализационные колодцы СНИП регламентирует аналогично со сливными ямами. Все расстояния аналогичны.
Как выполнить септик из бетонных колец — особенности монтажа
Из бетонных колец можно построить однокамерный или многокамерный септик. Канализационная выгребная яма считается самым простым устройством. Она представляет собой обособленный колодец из бетонных колец, расположенный неподалеку от места сброса стоков. Сброс жидких отходов производится благодаря смонтированной канализационной трубе.
Недостатки однокамерного септика в том, что он довольно быстро заполняется, процессы брожения нечистот в нем не происходят достаточно быстро, и осадок не успевает выпадать. Сливающиеся сюда отходы так и остаются грязными, а потому однокамерный накопительный септик придется чистить достаточно часто, каждый раз обращаясь к услугам ассенизаторской машины.
Схема однокамерного септика-накопителя
А многоуровневые септики требуют более весомых затрат при создании, зато на 100% гарантируют качественную очистку сточных вод. В результате образуется практически чистая техническая вода, которую можно использовать для полива сада и огорода. В этом случае канализационные стоки проходят последовательно три колодца, где происходят процессы брожения и бактериального разложения.
Что же касается монтажа бетонных колец под канализацию, то он происходит следующим образом:
- Если вы выбрали стандартные размеры бетонных колец для канализации (диаметр — 1 метр), то потребуется 2-3 кольца, установленных друг на друга посредством арендованного автокрана.
- Перед установкой канализационных жб колец непременно проводятся земельные работы — подготавливается котлован. Здесь можно использовать ручной труд (лопаты) или специальную землеройную технику. Яма подготавливается таким образом, чтобы ее диаметр превышал габариты колец на 20-30 см.
- На дне ямы, строго там, где будут установлены кольца, заливается бетонная подушка.
- После того, как дно высохнет, можно осуществлять установку необходимого количества колец. В процессе монтажа стык между бетонными кольцами цементируется, а для дополнительной гидроизоляции заделывается смолой.
Монтаж бетонной канализации
- Желательно внешнюю поверхность септика дополнительно обработать горячим битумом. Таким образом обеспечивается защита канализационного колодца от воздействия грунтовых вод — тем самым срок эксплуатации всей конструкции существенно увеличивается.
- На уже смонтированные кольца устанавливается крышка, а между стенками септика и стенками котлована засыпается грунт.
Также в процессе монтажа необходимо предусмотреть прокладку канализационной трубы — либо для подачи стоков в септик, либо для транспортировки жидкости между уровнями.
Монтаж пластикового колодца
Готовые емкости из пластика или других полимерных материалов дает возможность все работы выполнить без привлечения грузоподъемной техники и экономит время. Главное, правильно выбрать место расположения конструкции и его размер. Монтаж выполняется в несколько этапов:
- Рытье и подготовка котлована.
- Фундамент – подушка из песка и щебня или заливное основание.
- Установка резервуара, при необходимости крепление к фундаменту.
- Включение в систему.
Во избежание заливки колодца любого типа, рекомендуется делать вокруг него отмостку из бетона по всему периметру горловины шириной 1,5 м.
Видео: Монтаж канализационного колодца из бетонных колец
Что собой представляет канализационный колодец, для каких целей он используется и что необходимо учесть при его выборе? Эти вопросы актуальны и по сей день, так как без полноценной системы утилизации сточных вод и отходов о комфорте проживания в загородном доме не может быть и речи.
Для того чтобы наружная канализация на даче или в коттедже отличалась эффективностью и надежностью, ее нужно не только правильно установить, но и корректно подобрать. В этой статье мы рассмотрим, что собой представляет канализационный колодец, построенный на основе бетонных колец.
Затопленная шахта смотрового колодца
Выбор такой конструкции неслучаен, так как, несмотря на то, что на рынке появляются полимерные и пластиковые аналоги, именно железобетонная конструкция повсеместно устанавливается за городом.
Септик с дренажной системой
Это более продвинутый вариант доочистки сточных вод. Отличие от предыдущего вида в том, что осветленная вода не уходит прямо в грунт из дренажного колодца, а по дренам разливается по большей площади. Доочистка в этом случае составляет около 98%.
Спуск воды в дрены
Такой метод более экологичен, однако он требует больших земельных площадей. Септик в этом варианте делается следующим образом (канализационные колодцы типовой проект).
Септик для дренажного поля
В первой камере происходит отстаивание нечистот и разделение на фракции. Во второй происходит осветление воды с отложением на дно минерального осадка. Верхняя перемычка не дает пене попадать в более чистую вторую камеру, нижняя перемычка разделяет ил и минеральный осадок. После такой подготовки уже достаточно осветленная вода попадает в дрены и фильтруется грунтом.
Дрены представляют собой перфорированные дренажные трубы, которые можно приобрести в продаже или сделать самому из обычной канализационной трубы. Дрены кладутся на 20 см щебня и сверху также засыпаются щебнем.
Дренажное поле
И такого типа колодцы канализационные СНИП предписывает располагать.
Итак:
- Не ближе 5 м от дома.
- Не ближе 2 м от забора (края участка).
- Между септиком и колодцем с питьевой водой расстояние не менее 50 м.
- От дна септика до верхнего уровня грунтовых вод расстояние не менее 1 м.
Если работы по благоустройству участка выполняются строителями, то ими составляется таблица канализационных колодцев, куда заносится вся информация о колодцах.
Преимущества использования сборных железобетонных колодцев
Если разводка канализации современного дома состоит, как правило, из пластиковых труб (как внешняя, так и внутренняя), то абсолютное лидерство среди используемых для стока вод колодцев (причем согласно всем параметрам) сохраняют канализационные объекты, в основе которых лежат ж/б круги.
Их можно охарактеризовать следующими качествами:
- Могут быть организованы практически на любом грунте;
- Монтаж осуществляется быстро и легко;
- Железобетон проявляет повышенную резистентность к разного рода неблагоприятным воздействиям.
Прежде чем заказать изготовление канализационного колодца, состоящего из железобетонных колец, важно определиться с необходимым объемом. Ведь от корректного подбора этого параметра в значительной степени зависит частота необходимости вызова службы ассенизатора
Канализационный железобетонный колодец, может быть герметичным накопительным или фильтрующим, предполагающим отведение воды в грунт. Второй вариант допустим только при низко стоящих грунтовых водах. Или на песчаных грунтах. Накопительный канализационный объект отличается повышенной экологичностью, однако, требует частой и систематической выкачки стоков. Исходя из этих соображений, для накопительного колодца настоятельно рекомендуется больший объем — как минимум 20 кубов. Применяют 3 кольца, диаметр каждого — 3 метра. Объем фильтрующего колодца должен составлять порядка 10 кубов, можно и несколько меньше. Его можно изготовить и с применением полутораметровых колец.
Стандартные размеры железобетонных колец
Бетонные кольца представлены весьма разнообразным размерным рядом. Стандартные размеры изделий выглядят так:
- Высота: 10-100 см.
- Толщина стенок: 70-120 мм.
- Внутренний диаметр: 70-200 см.
- Удельный вес: 46-2 300 кг.
Благодаря таким типоразмерам, подобрать кольца для обустройства индивидуальной системы водоснабжения не составляет труда.
| Наименование | Диаметр D, мм | Диаметр d, мм | Высота h, мм | Толщина, мм | Объем бетона, куб.м | Вес, тонн |
| К-10-10 | 1160 | 1000 | 990 | 80 | 0.27 | 0.68 |
| К-10-5 | 1160 | 1000 | 490 | 80 | 0.14 | 0.35 |
| К-12-10 | 1410 | 1250 | 990 | 80 | 0.33 | 0.82 |
| К-12-5 | 1410 | 1250 | 490 | 80 | 0.17 | 0.42 |
| К-15-10 | 1680 | 1500 | 990 | 90 | 0.44 | 1.1 |
| К-15-5 | 1680 | 1500 | 490 | 90 | 0.22 | 0.55 |
| К-20-5 | 2200 | 2000 | 490 | 100 | 0.33 | 0.82 |
| К-7-1,5 | 840 | 700 | 145 | 70 | 0.024 | 0.06 |
| К-7-10 | 840 | 700 | 990 | 70 | 0.17 | 0.42 |
| К-7-5 | 840 | 700 | 495 | 70 | 0.084 | 0.21 |
| КС 7.6 | 840 | 700 | 590 | 70 | 0.3 | 0.25 |
| КС10.18а | 1160 | 1000 | 1790 | 80 | 0.46 | 1.15 |
| КС10.3 | 1160 | 1000 | 290 | 80 | 0.08 | 0.2 |
| КС10.6 | 1160 | 1000 | 590 | 80 | 0.16 | 0.4 |
| КС10.9 | 1160 | 1000 | 890 | 80 | 0.24 | 0.6 |
| КС10.9а | 1160 | 1000 | 890 | 80 | 0.22 | 0.55 |
| КС13.6 | 1410 | 1250 | 590 | 80 | 0.2 | 0.5 |
| КС13.9а | 1410 | 1250 | 890 | 80 | 0.28 | 0.7 |
| КС13.9б | 1410 | 1250 | 890 | 80 | 0.24 | 0.6 |
| КС15.18 | 1680 | 1500 | 1790 | 90 | 0.804 | 2.01 |
| КС15.18а | 1680 | 1500 | 1790 | 90 | 0.75 | 1.88 |
| КС15.18б | 1680 | 1500 | 1790 | 90 | 0.72 | 1.8 |
| КС15.6 | 1680 | 1500 | 590 | 90 | 0.265 | 0.66 |
| КС15.6б | 1680 | 1500 | 590 | 90 | 0.22 | 0.55 |
| КС15.9 | 1680 | 1500 | 890 | 90 | 0.4 | 1 |
| КС15.9а | 1680 | 1500 | 890 | 90 | 0.35 | 0.88 |
| КС15.9б | 1680 | 1500 | 890 | 90 | 0.32 | 0.8 |
| КС20.12а | 2200 | 2000 | 1190 | 100 | 0.67 | 1.68 |
| КС20.12б | 2200 | 2000 | 1190 | 100 | 0.64 | 1.6 |
| КС20.18б | 2200 | 2000 | 1790 | 100 | 1.02 | 2.55 |
| КС20.6 | 2200 | 2000 | 590 | 100 | 0.39 | 0.98 |
| КС20.6б | 2200 | 2000 | 590 | 100 | 0.3 | 0.75 |
| КС20.9 | 2200 | 2000 | 890 | 100 | 0.59 | 1.48 |
| КС20.9б | 2200 | 2000 | 890 | 100 | 0.44 | 1.10 |
| КС25.12а | 2700 | 2500 | 1190 | 100 | 0.87 | 2.18 |
| КС25.12б | 2700 | 2500 | 1190 | 100 | 0.76 | 1.90 |
| КС25.6 | 2700 | 2500 | 590 | 100 | 0.48 | 1.2 |
| КС7.3 | 840 | 700 | 290 | 70 | 0.05 | 0.13 |
| КС7.9 | 840 | 700 | 890 | 70 | 0.15 | 0.38 |
| КЦ12.9 | 1410 | 1250 | 290 | 80 | 0.30 | 0.75 |
| КЦ25.12 | 2700 | 2500 | 1190 | 100 | 0.97 | 2.42 |
| ПК-7С | 870 | 650-670 | 360 | 100-110 | 0.036 | 0.09 |
Достоинства и недостатки колец из бетона
У бетонных колец для канализации размеры и цены могут различаться, но преимущества и недостатки таких конструкций все же останутся общими. В частности, к достоинствам можно отнести:
- долговечность благодаря качественному бетонному раствору и надежному каркасу из арматуры — прослужат около 20 лет и более;
- высокая степень устойчивости к сжимающим нагрузкам;
- полная влагонепроницаемость стенок при правильной гидроизоляции;
- установка без ощутимых временных затрат;
- кольца образуют гладкую поверхность, удобную для чистки и обслуживания;
- невысокая стоимость, дополненная высоким качеством;
- стабильность конструкции к сдвиговым напряжениям грунта и действию подземных вод;
- морозостойкость.
Что же касается недостатков колец из железобетона, то среди них главным можно назвать большой вес. Из-за этого и транспортировка затруднена, и монтаж желательно производить с применением специальной техники.
Составляющие элементы колодца
Рассмотрим, что включает в себя набор деталей условного сантехнического конструктора:
- Плиту дорожную, которая накрывает колодец.
- Несколько доборных колец (их количество зависит от глубины колодца).
- Горловину (деталь для колодцев большого размера).
- Плиту перекрытия с трубами (большого диаметра).
- Кольцо стеновое (им выбирается нужная глубина).
- Плиту, которая укладывается на дно колодца.
Элементы колодца
Железобетонные кольца для колодцев – размеры которых предусмотрены по ГОСТ 8020-90 – стоит использовать только малого диаметра. Для дачи подойдут изделия двух типов:
- Маркировка КС, диаметр 1 000 мм. вес 0.7 тн.
- Маркировка КС, диаметр 1 500 мм. вес 1,0 тн.
Такие железобетонные кольца изготавливаются высотой 890 мм. Колодцы железобетонные серия 3.900.1-14 имеют свое применение не только в колодцах дачного варианта, но и в водопроводных и канализационных сантехнических сферах.
Совет от профессионала:
Дополнительно повысить качество бетона может применение при его изготовлении инфракрасной сушки.
Виды бетонных колец
Бетонные кольца выпускаются в нескольких вариантах:
- опорные;
- стеновые;
- доборные;
- замковые;
- с дном.
Опорные кольца для колодца необходимы для монтажа люка, они обеспечат его надежную установку.
Стеновые кольца— это стандартные бетонные кольца, что устанавливаются последовательно в шахту будущего колодца. Подходят для любых видов колодцев.
Все швы обязательно обрабатываются цементным раствором.
Не рекомендуется применять на плавающем грунте. Приведет к деформации конструкции, загрязнению воды.
Доборные кольца для колодца – вспомогательные, те же стеновые только с нестандартными размерами(изготавливаются на заказ), используются для монтажа основания конструкции, позволяют достичь нужной глубины.
Замковые колодезные кольца или пазогребневые имеют замок на верхней части и гребень на нижней.
Такая конструкция отличается прочностью. Кольца данной модели применяют для строительства при плавающем грунте, практически исключают горизонтальные сдвиги.
Кольца с дном изготавливаются, как стеновые с одной разницей у них есть дно. Применяются для опоры колодца, соответственно укладываются на дно.
Существуют еще регулировочные кольца. Они изготавливаются из Бетона или ПВХ. Предназначаются для увеличения глубины до 50 см.
При сборке колодца применяются кольца из одного материала. Если стеновые из бетона, то с дном, регулировочные, доборные, опорные так же используются бетонные.
Бетонные кольца для колодца и их размеры
Перед тем как приступить к строительству, просчитайте затраты воды на всю семью. После этого по выбранному диаметру следует подбирать кольца.
Важно знать последовательность опускания колец
- Первым железобетонное кольцо с днищем;
- Второй элемент стеновые элементы;
- Третий крышка люка.
Для того, чтобы избежать проблем с установкой, кольца имеют маркировку, в которой указаны высота и диаметр.
Наименование изделия | Размеры (см) | Масса (кг) | ||
| высота | Толщина стенки | Диаметр внутри | ||
| КС-7-1 | 10 | 8 | 70 | 46 |
| КС-7-1,5 | 15 | 8 | 70 | 68 |
| КС-7-3 | 35 | 8 | 70 | 140 |
| КС-7-5 | 50 | 8 | 70 | 230 |
| КС-7-6 | 60 | 10 | 70 | 250 |
| КС-7-9 | 90 | 8 | 70 | 410 |
| КС-7-10 | 100 | 8 | 70 | 457 |
| КС-10-5 | 50 | 8 | 100 | 320 |
| КС-10-6 | 60 | 8 | 100 | 340 |
| КС-10-9 | 90 | 8 | 100 | 640 |
| КС-12-10 | 100 | 8 | 120 | 1050 |
| КС-15-6 | 60 | 9 | 150 | 900 |
| КС-15-9 | 90 | 9 | 150 | 1350 |
| КС-20-6 | 60 | 10 | 200 | 1550 |
| КС-20-9 | 90 | 10 | 200 | 2300 |
| КС-6 | 7 | 12 | 58 | 60 |
Все изделия изготавливаются согласно ГОСТу.
Особенности
Колодезные кольца из бетона изготавливаются двумя способами.
- Первый подразумевает стандартное изготовление. Раствор заливают в форму, с помощью вибрации устраняют воздух, дают застыть.
- Второй способ отличается от первого наличием арматуры. Такие кольца называют железобетонными или армированными. Этот материал обладает повышенной прочностью.
Бетонные кольца, для колодцев с питьевой водой, рекомендует СанПиН 2.1.4.544-96 (Питьевая вода и водоснабжение населенных мест. Требования к качеству воды нецентрализованного водоснабжения. Санитарная охрана источников). Пункт 4.3.6 гласит: «Для облицовки стенок колодца в первую очередь рекомендуются бетонные или железобетонные кольца».
Как правильно рассчитать размер канализационного колодца?
Для труб, которые имеют диаметр до 300 миллиметров, используются круглые колодцы диаметром до 1 метра. При этом рабочая камера колодца должна иметь диаметр не менее 700 миллиметров.
Если диаметр труб больше чем 300 миллиметров, то рекомендуется устанавливать колодцы из бетона, которые имеют диаметр днища до одного метра. В таком случае выбирают прямоугольную форму дна. С такой конструкцией будет удобно выполнить отверстия для трубопровода.
Кирпич
Рассмотрим, как построить канализационный колодец из кирпича. Лучше использовать глиняный кирпич, который не пропускает влагу.
Но подойдет и обычный красный либо силикатный. Кладку достаточно производить в полкирпича. Форма колодца рекомендуется круглая для простоты ассенизации, хотя подойдет и квадратная/прямоугольная.
Строительство канализационных колодцев из кирпича потребует.
Итак:
- Кирпич.
- Плита перекрытия.
- Цемент, песок.
- Жирная глина, битум.
- Щебень.
- Вентиляционная труба.
Заливаем фундамент. Состав: песок 2 части, гравий 1 часть, цемент 1 часть. Высота фундамента зависит от массы кирпичной кладки. Обычно, достаточно 20 см. Можно дополнительно армировать фундамент. После заливки фундамента дайте ему затвердеть в течение 7 дней. Один раз в день поливайте его водой.
Выкладываем кирпич. Штукатурим дно и стенки. Железним. Покрываем 1-2 слоями битума. Устанавливаем перекрытие. Это либо ж/б плита, либо деревянный просмоленный щит.
Устанавливаем люк, вентиляционную трубу. Готово. Вам остается только обеспечить своевременное обслуживание канализационных колодцев.
Железобетонные кольца для дачи
Классификация железобетонной канализации проходит также по предназначению. Выбрав наиболее подходящий вариант исполнения можно существенно снизить расходы. Для дачи подходят следующие варианты исполнения колец:
- Маркировка КС, диаметр кольца 1 000 мм, приблизительный вес 0,7 тонн.
- Маркировка КС, диаметр составляет 1 500 мм, вес 1 тонна.
Классификация проходит согласно установленным нормам в ГОСТ 8020-90. Под рассматриваемую маркировку подходят кольца, высота которых составляет 890 мм. Что касается марки используемого бетона при изготовлении всех элементов, то, как правило, она высокая, в состав включаются примеси, способные защитить материал от воздействия повышенной влажности.
Бетонные кольца часто используются на дачных и приусадебных участках для создания канализационных колодцев.
Правила и требования
Процесс планировки и сооружения канализационных систем осуществляется Специальными правилами и нормативными актами (СНиП), регламентирующие определенные требования, основные из которых:
- Конструкции должны располагаться вдали от источников питьевой воды и систем водопровода.
- Коллекторы следует устанавливать на расстоянии от жилых построек и близлежащих участков.
- Объемы резервуаров должны соответствовать количеству проживающих людей в доме и среднему объему стоков за определенный временной отрезок.
- Глубина котлована для резервуара не должна превышать 2,5 метра, а его диаметр должен быть на полметра больше диаметра конструкции.
- Необходимость устройства гидроизоляции при высоком уровне грунтовых вод.
- Дно котлована в обязательном порядке покрывается песчаной подушкой высотой 10 см.
- Меж дном резервуара и нижней частью трубы необходимо предусмотреть зазор в 60 см.
Коллекторы следует устанавливать на расстоянии от жилых построек и близлежащих участков
Устройство каменного колодца
Строительство септика из железобетонных колец выполняется следующим образом:
После монтажа первого кольца в его стенках выполняют отверстия для труб, которые следует заводить в кольцо не больше чем на 10 см
Выполняется выемка грунта из внутреннего контура для выравнивания конструкции по горизонтали. Чтобы исключить погрешности в работе следует контролировать данный процесс посредством уровня.
-
- После монтажа первого кольца в его стенках выполняют отверстия для труб, которые следует заводить в кольцо не больше чем на 10 см. По окружности труб отверстие герметизируют раствором.
- На дне резервуара выполняется бетонный желоб, расположенный от входа трубы до выхода. Сечение желоба должно равняться диаметру труб. Для его изготовления можно взять часть канализационной трубы.
- После установки первого кольца монтируют следующее. На данном этапе необходимо следить, чтобы с внутренней стороны колец замки располагались на одном уровне.
- По окончании монтажа последнего кольца дно коллектора заливают бетонным раствором, а места соединения колец заделывают посредством песчано-цементной смеси. При обустройстве фильтрующего септика его дно не бетонируют, а покрывают 0,5 м толщиной щебня или дробленым кирпичом.
- Далее конструкцию накрывают бетонной плитой с люком. Можно также установить каркас с отверстием и залить его бетоном.
- После монтажа колодца приступают к прокладке трубопровода на глубине 60-70 см с уклоном в 2 см через каждый метр магистрали.
- Следующим этапом является тестирование конструкции в течение 24 часов. Для этого коллектор заполняют водой, а торцы труб закрываются пробками.
- После тестирования наружные стены резервуара засыпают землей и тщательно утрамбовывают.
- Завершающим этапом является выполнение бетонной отмостки вокруг горловины шириной 1,5 метра.
Рассмотрим технологию строительства коллектора из кирпича:
- Выполняется рытье котлована, на дне которого устанавливают опалубку и заливают раствором из цемента, песка и щебня высотой 20 см.
- Дают раствору застыть в течение 7 дней, при этом периодически сбрызгивая водой.
- После застывания раствора приступают к кладке стен из кирпича, используя цементную смесь.
- Возведенные стены оштукатуривают песчано-цементным раствором.
- Не дожидаясь полного застывания раствора, выполняют железнение поверхности путем втирания тонким слоем сухого цемента в штукатурку.
- Дно коллектора формируют в зависимости от его назначения.
- Выполняется гидроизоляция оштукатуренного слоя.
- Покрывают внутренние стенки септика мастикой или битумом.
- Формируют отверстия для труб.
- Заводят трубы, а образовавшиеся зазоры уплотняют герметиком.
- Засыпают пространство между котлованом и стенами колодца грунтом и тщательно утрамбовывают.
- Накрывают коллектор люком.
Строительство колодца из природного камня выполняется по аналогичной схеме. Трудности в процессе его возведения возникают из-за неодинакового размера и формы камней. Поэтому на обустройство коллектора требуется намного больше затрат времени и расхода раствора.
Устройство смотрового дренажного колодца
Устройство каменного колодца
Строительство септика из железобетонных колец выполняется следующим образом:
После монтажа первого кольца в его стенках выполняют отверстия для труб, которые следует заводить в кольцо не больше чем на 10 см
Выполняется выемка грунта из внутреннего контура для выравнивания конструкции по горизонтали. Чтобы исключить погрешности в работе следует контролировать данный процесс посредством уровня.
После монтажа первого кольца в его стенках выполняют отверстия для труб, которые следует заводить в кольцо не больше чем на 10 см. По окружности труб отверстие герметизируют раствором.
На дне резервуара выполняется бетонный желоб, расположенный от входа трубы до выхода. Сечение желоба должно равняться диаметру труб. Для его изготовления можно взять часть канализационной трубы.
После установки первого кольца монтируют следующее. На данном этапе необходимо следить, чтобы с внутренней стороны колец замки располагались на одном уровне.
По окончании монтажа последнего кольца дно коллектора заливают бетонным раствором, а места соединения колец заделывают посредством песчано-цементной смеси. При обустройстве фильтрующего септика его дно не бетонируют, а покрывают 0,5 м толщиной щебня или дробленым кирпичом.
Далее конструкцию накрывают бетонной плитой с люком. Можно также установить каркас с отверстием и залить его бетоном.
После монтажа колодца приступают к прокладке трубопровода на глубине 60-70 см с уклоном в 2 см через каждый метр магистрали.
Следующим этапом является тестирование конструкции в течение 24 часов. Для этого коллектор заполняют водой, а торцы труб закрываются пробками.
После тестирования наружные стены резервуара засыпают землей и тщательно утрамбовывают.
Завершающим этапом является выполнение бетонной отмостки вокруг горловины шириной 1,5 метра.
Рассмотрим технологию строительства коллектора из кирпича:
- Выполняется рытье котлована, на дне которого устанавливают опалубку и заливают раствором из цемента, песка и щебня высотой 20 см.
- Дают раствору застыть в течение 7 дней, при этом периодически сбрызгивая водой.
- После застывания раствора приступают к кладке стен из кирпича, используя цементную смесь.
- Возведенные стены оштукатуривают песчано-цементным раствором.
- Не дожидаясь полного застывания раствора, выполняют железнение поверхности путем втирания тонким слоем сухого цемента в штукатурку.
- Дно коллектора формируют в зависимости от его назначения.
- Выполняется гидроизоляция оштукатуренного слоя.
- Покрывают внутренние стенки септика мастикой или битумом.
- Формируют отверстия для труб.
- Заводят трубы, а образовавшиеся зазоры уплотняют герметиком.
- Засыпают пространство между котлованом и стенами колодца грунтом и тщательно утрамбовывают.
- Накрывают коллектор люком.
Строительство колодца из природного камня выполняется по аналогичной схеме. Трудности в процессе его возведения возникают из-за неодинакового размера и формы камней. Поэтому на обустройство коллектора требуется намного больше затрат времени и расхода раствора.
Устройство смотрового дренажного колодца
Цены колец
Ценовую политику формирует рынок, и потому в разных регионах одно и то же изделие будет стоить по-разному, но везде цена его находится в прямой зависимости от размеров. И если за КС 7.3 придется заплатить от 700 руб., то за КС 20.9 — уже около 4,5 тыс. руб. Покупка у производителя дает экономию на 5-15 % по сравнению со строительными рынками. Но, составляя смету, кроме трат на кольца, заказчик должен иметь в виду и другие расходы:
- на рытье котлована под сооружение;
- на доставку продукции;
- на монтажные работы;
- сооружение колодезного домика (по желанию);
- на дополнительные материалы, например, на цемент для герметизации швов или на гальку для фильтрационного дна колодца.
Сотрудничать имеет смысл с одним поставщиком. Во многих случаях это принесет дополнительные выгоды в области сервиса, доставки и информационной поддержки.
Что еще нужно приобрести
Помимо самих колец для устройства системы водоснабжения, канализации или газопровода необходимо приобрести дополнительные элементы, такие как:
- днище — плита низа обеспечит прочное основание колодцу;
- перекрытие — этот элемент предназначен для установки кольца меньшего размера на большее;
- доборное изделие — оно позволяет увеличить высоту колодца с меньшим весом.
Доборные элементы имеют стандартный диаметр, но меньшую толщину стенок, и могут быть использованы в качестве верхних составных частей для колодца, например, кольцо с крышкой. Дополнительные элементы помогут обеспечить герметичность сооружению и защитят трубы от промерзания в зимнее время года.
Какие бывают кольца. Виды и назначение
Колодезные кольца – это железобетонные конструкции круглой формы, применяемые для обустройства инженерных коммуникаций, заглубляемых ниже уровня земли. В зависимости от сооружаемой конструкции, применяются следующие виды колец:
- Канализационные и водозаборные.
- Изделия для прокладывания подземных кабельных электросетей.
- Коллекторы.
- Газопроводные и водозаборные.
Кроме этого, на рынке встречаются такие разновидности:
- Кольца с плоским и замковым торцом.
- Ремонтные.
- Доборные.
- Опорные.
Вне зависимости от вида и предназначения, изделия изготавливаются из тяжёлого бетона, марки 200-500, выполняется армирование.
