Заземление и защитные меры электробезопасности в ПУЭ

Для мобильного оборудования

Существуют и другие системы организации защитного заземления оборудования (TT и IT, например), использующие нейтральный проводник в качестве «нулевого» и предполагающие обустройство повторного ЗУ на стороне потребителя.

В первом случае нейтраль на подстанции глухо заземлена, а во втором – вообще никуда не подсоединяется. Эти варианты включения нейтрали используются редко и лишь в тех случаях, когда требуется сделать повторное заземление мобильных электроустановок (при условии что на стороне генератора сделать это очень сложно).

Согласно ГОСТ 16556-81 для передвижного электрооборудования используется рассмотренная выше система IT, при реализации которой на стороне потребителя организуется повторное заземление. Этим стандартом оговариваются технические характеристики и параметры ЗУ, которое временно устраивается в зоне предстоящих работ.

Требования к заземляющим устройствам (ЗУ)

Согласно требованиям нормативов любые действующие электроустановки должны защищаться специальным заземляющим контуром (ЗК), в состав которого входит такая обязательная составляющая, как заземлитель.

Последний представляет собой сборную конструкцию из металлических элементов, обеспечивающих надёжный контакт с землёй и способствующих растеканию тока в неё.

Это сооружение (часть заземления), как правило, изготавливается из отдельных токопроводящих элементов (металлических прутьев, трубных заготовок или стандартных профилей), погружаемых в грунт на определённую глубину.

Правилами обустройства таких конструкций предполагается, что для их изготовления могут применяться только сталь или медь, но никак не алюминий или другие металлы.

Этими же правилами оговариваются и возможные варианты конструкций заземлителя, а также устанавливается соответствие их показателям, нормируемым по ПУЭ.

Фланцевое заземление трубопроводов

Его выполняют, чтобы обеспечить непрерывность электроцепи. Для фиксации берут токооотводящие медные полосы, которые крепят к стальным трубам болтами. Чтобы определить местоположение и методы соединения защитных проводников, проводят предварительные расчеты. Неправильно выполненная работа приведет к отключению автоматики или ее некорректному функционированию. Перемычки делают из той же меди ПуГВ или ПВЗ.

Когда монтаж окончен, специалисты измеряют электросопротивление, подписывают акт освидетельствования. Оптимальные показатели сопротивления для сетей с определенным напряжением зафиксированы в ПУЭ.

Информационное заземление

При построении структурированных кабельных систем (СКС), сетей передачи данных и ЛВС, а также других объектов информационных технологий у многих специалистов-электриков закономерно возникают вопросы по проектированию заземления. Чтобы не было неопределенностей в этих вопросах введем базовые понятия и определения в этой сфере знаний. В соответствии с международными и российскими нормативными документами имеются два больших класса заземлений: защитное и функциональное заземление.

Также можно использовать терминологию (рабочее или информационное заземление). Исходя из этих факторов, шины заземления или проводники, маркируются как PE — защитное заземление и FE — функциональное заземление.

Воспользуемся основным нормативным документом для инженера-электрика, а именно, «Правилами устройства электроустановок» ( ПУЭ п.1.7.29 ): Защитное заземление выполняется только в целях электробезопасности.

При работе с любыми электроприборами персонал должен быть надежно защищен от токов низкой частоты и высокой амплитуды, которые представляют серьезную угрозу здоровью и жизни каждого человека.

Основные правила заземления

Подключение заземления

На заземление брони кабеля с двух сторон ПУЭ обращает особое внимание, поскольку только в этом случае можно быть уверенным в его абсолютной надежности. При организации таких работ учитываются следующие детали:

• для заземления брони кабельной продукции применяются гибкие проводники на основе меди, лишенные изоляции;
• на всем протяжении прокладки не допускается разрывов сплошного покрытия, оно должно быть цельным;
• при восстановлении поврежденной линии оболочки отдельных участков и соединительной муфты обязательно связываются гибкими проводниками.

Но прежде эти части следует тщательно подготовить к монтажным работам.

Инструкция по заземлению

Хомут для крепления и заземления металлических труб, металлорукава Р3-ЦХ

При заземлении бронированного кабеля ПУЭ рекомендуют действовать с соблюдением следующих правил:

1. Заземляющая жила крепится к кабельной броне посредством пайки.
2. Сначала это место тщательно лудится, после чего к нему с помощью проволочного бандажа припаивается заземляющий проводник с обязательным применением паяльного жира.
3. Для присоединения медного отвода без пайки применяются специальные хомуты.

Для этих целей также допускается использовать подпружиненные соединители, гарантирующие надежный контакт с защитным слоем.

В случае ленточной брони заземляющий провод крепится непосредственно к ее отводам, а при проволочной оплетке – по окружности ко всем ее жилам. При соединении отрезков кабеля стандартной длины применяются герметичные муфты особой конструкции. В комплект соединителей входят:

• местные элементы гидроизоляции;
• наконечники со специальными болтами;
• заземляющий провод, закрепляемый на броне соединяемых участков;
• хомуты для крепления провода с броней из проволоки или стальных лент.

Заземлители искусственные и естественные

С терминами разобрались, теперь можно рассмотреть, какие проводники можно использовать в качестве заземлителя. По заголовку раздела становится понятным, что они могут быть или естественными, или искусственными.

К естественным относятся металлические системы подземных трубопроводов (водопровод, канализация, скважины) или металлические конструкции зданий и сооружений, глубоко входящие в землю.

Что касается искусственных заземлителей, то для этого чаще всего используются металлические профили, которые вбиваются в землю на глубину от 2,5 до 3 м. Чаще всего для этих целей применяются стальные уголки с шириною полки 50 мм, арматуру или трубы. Обязательное условие – это оставить над поверхностью земли 10 см торчащего профиля. Заземлителей должно быть или четыре, или три, они устанавливаются или квадратом, или треугольником. Торчащие концы обвязываются круглой арматурой диаметром 10-16 мм или стальной полосой шириною 30 мм. Все стыки производятся только электросваркой.

Основные функциональные узлы системы заземления

Полноценная система заземления состоит из:

1. Контура заземления.
2. Полосового металла.
3. Медных заземляющих проводников.

Рассмотрим более детально каждый из элементов и его функциональное предназначение.

Контур заземления

Контур заземления — это группа соединенных между собой проводников или электродов (в большинстве случаев нержавеющая или обычная сталь) которые располагаются вертикально в земле и располагаются вблизи защищаемого объекта.

В зависимости от характеристик защищаемого объекта, для устройства контура заземления применяют уголки 50х50х5 мм (заземление для газового котла в частном доме), либо круглую сталь (ᴓ16–18) которые вбивают в землю на глубину 3 м. После чего данные электроды сваривают между собой с помощью полосы (4х40 мм) и выводят вышеуказанную полосу к месту подключения общей системы заземления дома.

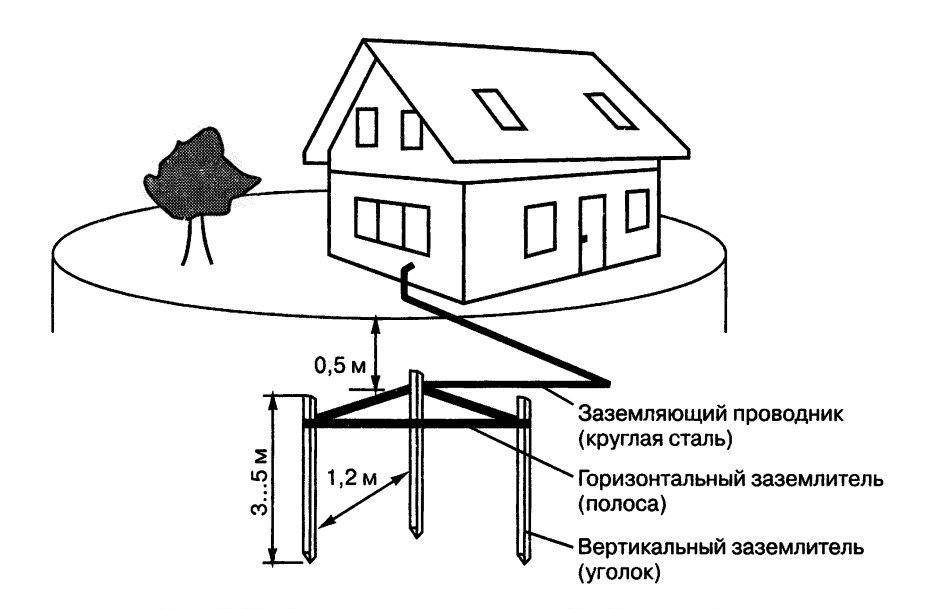

Схема контура заземления для частного дома или дачи

На сегодняшний день существует 2 основных типа контура заземления:

1. Замкнутый в виде равностороннего треугольника.
2. Линейный.

Поскольку линейный контур заземления имеет существенный недостаток — при сильной коррозии соединителя между электродами часть контура будет попросту не способна отводить потенциал от электрооборудования и тем самым основное функциональное предназначение контура не будет выполнятся. По этой причине монтаж данного контура не будет рассмотрен в данной статье.

Конструктивно контур заземления своими руками выполняется в виде равностороннего треугольника с длинной стороны 3 м. Оптимальное расстояние от контура заземления до фундамента составляет 1 м.

Как было сказано ранее, вершинами данного треугольника служит либо уголок 50х50х5, либо круглая арматура с сечением 16–18 мм (далее «электроды»). Электроды перед забиванием в землю с помощью кувалды либо какого-либо другого инструмента, предварительно необходимо заострить, поскольку в противном случае Вы не сможете забить его на глубину в 3 м.

После забивания на необходимую глубину электродов, по контуру полученного треугольника необходимо снять слой грунта в 30–50 см. Это необходимо для того, чтоб в дальнейшем упростить сваривание электродов между собой. Сваривание заземлителей между собой выполняется с помощью обычной полосы 40х4 мм.

После сваривание электродов, на фундамент здания в одном или нескольких местах выводится полоса 40х4 с приваренным болтом М12 или М14 с гайками и шайбами к которой затем производится подключение заземляющего проводника (в большинстве случаев желто-зеленого цвета) который является одной жилой вводного кабеля ВВГнг (ПВСнг) 3х6, ВВГнг (ПВСнг) 3х10.

Если же в доме предусмотрена 3-х фазная система запитки, то вводной кабель может быть (ПВСнг) 5х6, ВВГнг (ПВСнг) 5х10, в котором 3 жили — это фазы «А», «B», «С», нулевая жила синего цвета «N» и заземляющий проводник «G» желто-зеленого цвета.

Хитрости при монтаже контура заземления

При вводе объекта в эксплуатацию, очень часто возникают случаи, когда при проверке полученного контура заземления специализированной электротехнической лабораторией значение сопротивления выше 4 Ом. Это может быть вызвано высоким сопротивлением грунта или несоблюдением требований запроектированного заземления.

В таком случае можно развести в ведре воды 2–3 пачки соли и залить полученный раствор в места залегания электродов. Благодаря такой простой манипуляции можно уменьшить значение сопротивления контура заземления до 1–3 Ом.

После ознакомления с теорией рассмотрим практический ответ на вопрос: «как сделать заземление в частном доме своими руками»?

2 схемы изготовления контура заземления в частном доме

Приступать к практическим работам на грунте можно только после того, как теоретический расчет собираемой схемы полностью уложился в требования безопасности, заложенные в ПУЭ.

Типовой контур для обычных грунтов из подручных средств

Для сборки заземлительного устройства потребуется:

1. Прокопать канаву под горизонтальный электрод на глубину порядка 0,8 метра. Ее ширина в местах забивки вертикальных штырей должна обеспечить удобство работы сварочными электродами.
2. Забить в грунт вертикальные штыри на всю глубину, оставив на поверхности только десяток сантиметров для монтажа горизонтальной полосы.

Чтобы не разбивать верхушку электрода кувалдой его сразу защищают предохранительным колпаком. Можно заранее приварить пластину или кусок уголка, предотвращающий деформации.

Сварить по длине горизонтальный заземлитель и приварить его к вертикальным электродам. Сварные швы должны проходить по всему периметру стыкуемых поверхностей.

Вывести полосу на цоколь здания, закрепить, приварить к ней болт 10 мм для крепления заземляющего проводника, через который будет создаваться электрическая связь с главной шиной заземления.

Подключить заземляющий проводник болтовому соединению.

ПУЭ определяет нормативы на использование защитного проводника из:

• стали с поперечным сечением 75 мм кв (очень проблемно подключать к ГЗШ вводного щита);
• алюминиевого провода 16 кв мм (требует периодического поджатия при эксплуатации из-за высокой текучести металла);
• меди сечением 10 квадрат. Это самый приемлемый вариант монтажа к контуру и ГЗШ.

Промышленные модульные заземлители быстрого монтажа

Специальные заводские комплекты значительно облегчают сборку и монтаж контура, но их стоимость может разочаровать.

Здесь обычно используется один вертикальный стальной электрод с омедненным покрытием сборной конструкции за счет промежуточных резьбовых переходников.

Длина одного элемента составляет 1,5 метра. Последовательное соединение четырех звеньев позволяет углубиться на 6 м. Можно забивать в землю и дальше, вплоть до 30 метров.

Но здесь махать кувалдой очень затруднительно. Такую работу выполняют мощным перфоратором.

На верхний штырь забитого электрода монтируется через специальный обжимной переходник под заземляющий проводник.

Место контакта защищается битумной лентой. В таком виде оно может быть скрыто в почве.

Однако для проведения профилактических осмотров его лучше делать чуть выше грунта и помещать в защитный короб.

Пример того, как сделать заземление в частном доме своими руками по этому методу объясняет своим видеороликом владелец Energosystems.

Заключительный совет

Окончанием работы следует считать не завершение монтажа и подключение заземлительного проводника к ГЗШ вводного щитка, а электрические проверки собранной схемы.

Они заключаются в замере электрического сопротивления специальными приборами. Это работа электротехнической лаборатории.

Она оценит сопротивление собранного заземлительного устройства и ближайшего повторного заземлителя. Если они укладываются в норму, то вопрос закрыт. Вы получите заверенный протокол проверки.

На практике встречаются случаи, когда теоретический расчет не оправдывает ожидания, а реальная норма завышена. К этому надо быть готовым.

Выход из этой ситуации прост: траншею в районе концевого электрода оставляют открытой и прокапывают ее дальше для вбивания дополнительного вертикального заземлителя.

Его подключают сваркой через соединительную полосу к основному контуру. Затем выполняют повторный замер сопротивления.

Свои работы лаборатория выполняет за деньги. Они позволяют оценить реальное состояние контура, а не полагаться на волю случая.

Выражаю благодарность владельцу видео Алекс Жук за его канал «Лекции по электротехнике». Предлагаю оценить его работу «Зачем нужен контур заземления».

Требования к заземлению сварочных аппаратов

Как и для любого технологического оборудования, потребляющего электрический ток, для сварочных аппаратов существуют правила подключения заземления. Помимо необходимости заземления корпуса сварочной электроустановки с контуром заземления здания, заземляют один вывод вторичной обмотки аппарата, а ко второму, соответственно подключается электрододержатель. При этом вывод вторичной обмотки, требующей заземления, должен быть обозначен графически и иметь стационарное выведенное крепление, для удобного соединения с заземлителем. Переходное сопротивление контура заземления не должно превышать 10 Ом. В случае необходимости увеличения электрической проводимости контура заземления, увеличивают контактную площадь соединения.
Последовательное соединение сварочных аппаратов с заземлителем также запрещено. У каждого аппарата должно быть отдельное соединение с заземленной магистралью здания.
Заземление электроустановок потребителей – это не формальность, а необходимая техническая мера безопасности, которая позволит не только стабилизировать работу оборудования, но и спасти жизнь персоналу, обслуживающему и контактирующему с ним.

Заземлители искусственные и естественные

С терминами разобрались, теперь можно рассмотреть, какие проводники можно использовать в качестве заземлителя. По заголовку раздела становится понятным, что они могут быть или естественными, или искусственными.

К естественным относятся металлические системы подземных трубопроводов (водопровод, канализация, скважины) или металлические конструкции зданий и сооружений, глубоко входящие в землю.

Что касается искусственных заземлителей, то для этого чаще всего используются металлические профили, которые вбиваются в землю на глубину от 2,5 до 3 м. Чаще всего для этих целей применяются стальные уголки с шириною полки 50 мм, арматуру или трубы. Обязательное условие – это оставить над поверхностью земли 10 см торчащего профиля. Заземлителей должно быть или четыре, или три, они устанавливаются или квадратом, или треугольником. Торчащие концы обвязываются круглой арматурой диаметром 10-16 мм или стальной полосой шириною 30 мм. Все стыки производятся только электросваркой.

Для чего нужно заземление оборудования обработки информации

Когда речь идет о заземлении, мы привычно связываем тему разговора с защитным заземлением, призванным оградить человека от опасного электрического потенциала, случайно появляющегося на корпусах электрооборудования. При помощи защитных проводников PE и шины заземления их корпуса соединены с заземлителем, что обеспечивает стекание потенциала через контуры заземления в грунт. Однако существует еще один класс заземления, к защитному не имеющий никакого отношения – это так называемое функциональное (рабочее или информационное) заземление. Основная роль, отведенная функциональному заземлению – обеспечение электромагнитной совместимости электрооборудования, работающего в области информационных технологий, связанных с обработкой и передачей данных.

В отличие от защитного заземления, призванного защитить человека от напряжений низкой частоты с высокой амплитудой, информационное заземление защищает аппаратуру от высокочастотных помех, амплитуда которых угроз человеку не несет. Тем не менее, помехи сказываются, например, на качестве передачи информации, без функционального заземления вероятна технологическая утечка конфиденциальной информации.

Учитывая, что использование функционального заземления (FE) не отменяет защитного, которое должно присутствовать во всех электроустановках, оно выполняется посредством организации отдельного контура заземления, а заземлитель функционального заземления должен иметь электрическое соединение с защищаемыми объектами при помощи специальных шин и защитных заземляющих проводников FE.

Особенности организации функционального заземления

При проектировании систем функционального заземления необходимо учитывать требования, предъявляемые к нему технической документацией на электронное оборудование, для которого оно предназначено, в частности предъявленной величине сопротивления функциональному заземлению. Например, для электронных устройств систем информационно-коммуникационных технологий величина сопротивления заземлителя не должна превышать 1 Ома, в то время как для высокочувствительного медицинского оборудования оно может достигать 2 Ом.

Для обеспечения главного требования – электробезопасности для систем заземления TN-S защитное и функциональное заземление должны входить в систему уравнивания потенциалов и составлять общую электрическую цепь. С этой целью защитные проводники PE и FE объединяются и присоединяются к главной заземляющей шине, в качестве защитного проводника в данном случае используется проводник питания PE, а независимый функциональный проводник FE соединен с низкоомными независимыми заземлителями. При таком решении система уравнивания потенциалов одновременно:

• защищает персонал от поражений электрическим током;
• повышает помехозащищенность электронных схем;
• увеличивает информационную безопасность систем.

В ряде случаев требуется независимое исполнение функционального заземления, примером тому могут служить медицинские учреждения с высокочувствительным оборудованием. В таких ситуациях заземлители различных систем заземления должны быть разнесены на расстояние не менее 20 метров друг от друга с целью исключения взаимного влияния. В распределительных шкафах шины функционального заземления FE выполняются изолированными от самого шкафа, а шкаф присоединяется на шину защитного заземления PE.

С появлением модульных (штыревых) заземлителей предоставляется возможность создания глубинного заземления глубиной в десятки метров с сопротивлением в доли Ома. Такое решение позволяет использовать один общий заземлитель, являющийся защитным повторным заземлением и удовлетворяющий по параметрам функциональному заземлению.

Измерение качества электрической энергии

Любые электроприборы и оборудование разрабатываются для работы в определенных условиях. Все составные элементы предусматривают характеристики, способные производить оптимальную полезность и отдачу при определенных параметрах поступающего тока.

Подробнее…

Дефекты и нарушения в электроустановках и на объектах

В данной статье будут описаны основные дефекты и нарушения в электроустановках и на объектах, а также ссылки на нормативные документы, пояснения чем тот или иной дефект опасен или к чему может привести. Подробнее…

Самостоятельное изготовление

После подготовки всех необходимых материалов и выбора подходящего места для обустройства заземления можно переходить к непосредственным операциям по сборке заземляющего контура. На подготовительной стадии нарезаются трубные или другие профильные отрезки, размер которых выбирается на 20-30 см больше расчётного (это нужно для компенсации изгиба вершины заготовки при её вбивании в землю).

Одновременно с подготовкой точечных штыревых заземлителей начинается этап земляных работ, состоящих в подготовке канавок со скошенными краями (для лучшего удерживания грунта от осыпания).

Порядок производимых при земляных работах операций выглядит следующим образом:

• Сначала подготавливается (расчищается) площадка под будущий контур заземления и делается его разметка;
• Затем по уже нанесённой разметке выкапываются канавки глубиной 70-80 см и шириной порядка 50 см (глубина выбирается из соображения минимальной коррозии металлосвязей);
• После этого нарезанные по длине штыри забиваются в намеченных точках так, чтобы над поверхностью выступало около 20 см (смотрите фото ниже);

Обустройство заземляющего контура

• По завершении монтажа всех вертикальных элементов верхние их части срезаются, а контактные площадки тщательно зачищаются, после чего к ним привариваются металлосвязи;
• После того, как все сварочные швы остынут, они зачищаются болгаркой со шлифовальным диском, а затем окрашиваются специальной защитной краской на основе гудрона;

Обратите внимание! Покраске подвергаются лишь места образования сварных сочленений, наиболее подверженные коррозии

• Далее от ближайшей к жилому строению точки КЗ прокапывают канавку на ту же глубину, что была вырыта под металлосвязи (её ширина может быть чуть меньше, поскольку соединительная полоса делается цельной, не требующей проведения сварных работ);
• Затем в подготовленную траншею укладывается полоса металла с типоразмером не менее 25х4 мм, которая впоследствии приваривается к штырю или перемычке (металлосвязи);
• На заключительной стадии работ у самой стены дома уже проложенная металлическая полоса поднимается на высоту порядка 200 мм, где к ней на болт или сварку подсоединяется шина (провод), идущая на ГЗШ распределительного щитка (фото ниже).

Ввод заземления в дом

Для подключения готового заземления в действующую цепь электроснабжения потребуется ознакомиться с существующими схемами организации заземления.

Ввод в дом

На шину заземления распределительной системы контур заводится с помощью стальной полосы с типоразмером 24х4 мм или же медной и гибкой проволоки сечением 10 мм². В отдельных случаях, специально оговариваемых в ПУЭ, для этого допускается применять алюминиевый провод сечением 16 мм² (смотрите рисунок ниже).

Схема заведения заземления в щиток

При возможности выбора между предложенными выше вариантами предпочтение отдаётся медному проводу, имеющему наиболее подходящие для выполнения поставленной задачи характеристики.

В заключительной части обзора обратим внимание пользователей на то, что сделать заземляющий контур своими руками не очень просто, поскольку при проведении этих работ необходимо строгое соблюдение требований ПУЭ. Для тех, кто полностью не уверен в своих силах, всегда имеется «запасной» выход – пригласить представителей организации, специализирующейся на изготовлении заземлений

Основные правила

Заземлять трубопровод необходимо в обязательном порядке – данное требование прописано в ПУЭ. Хотя на первый взгляд трубопровод и электроустановки имеют мало общего, однако будучи металлической конструкцией, он может пропускать ток и представлять опасность.

Использование заземления дает возможность существенно увеличить уровень безопасности во время прокладки или ремонта. При эксплуатации трубной системы передаваемому веществу свойственно генерировать статическое электричество. Кроме того, никто не исключает вероятность прямого попадания молниевого разряда в трубу.

Согласно действующим правилам, заземлению подлежат не только внешние трубопроводы, но и внутренние. К последним относятся коммуникационные и технологические.

ПУЭ регламентирует главные особенности обустройства заземления трубопроводов:

• трубчатая система должна являть собой непрерывную сеть, которая соединяется в единый контур;
• трубопровод должен подключаться к заземлению минимум в 2-х точках. Их количество напрямую зависит от протяженности магистрали, технических особенностей и так далее.

Что касается первого правила, это еще не повод полагать, что трубопроводная система всегда должна иметь непрерывную структуру. В данном случае нужно помнить о том, что следует соединить отдельные трубопроводы или участки в одну сеть. Для выполнения этой задачи потребуется межфланцевая перемычка.

Количество опять-таки зависит от особенностей конструкции. Зафиксировать перемычки к трубопроводу можно посредством болтового соединения, сварки или установки специального хомута, который обеспечивает качественное заземление металлических труб.

Межфланцевой перемычкой является провод, изготовленный из меди, имеющий маркировку ПуГВ или ПВЗ.

Касательно второго правила, специалисты рекомендуют отказываться от разброса заземления по всей технологической линии. Можно обойтись соединением в конце и начале отдельно взятого или единого контура.

Защитные меры электробезопасности

Поскольку металлосвязь в любой момент может стать проводником тока высокого напряжения, вся система нуждается в защите от нежелательного контакта.

Следует соблюдать следующие меры электробезопасности:

• ограждать изделия от случайного прикосновения,
• выставлять заборы и ограды,
• прокладывать пластины и открытые кабели в пластиковом коробе или гофрированной трубке,
• место соединения жилы и контура закрывать герметичной коробкой,
• устанавливать в цепь устройства защитного отключения с порогом срабатывания 30 мА,
• предусматривать автоматическое отключение электричества,
• внедрять устройства уравнивания и выравнивания потенциалов.

Конструкция контура

Регламентирует видимое заземление оборудования пункт ПУЭ 1.7.139. В соответствии с документом соединение деталей должно отличаться прочностью и надежностью, конструктивно обеспечивающим непрерывность цепи. Для разводки энергии по потребителям устанавливается электрошкаф, который сам повторно оборудуется соответствующей защитой от пробивания на корпус.

Составные части системы заземления согласно ПУЭ следующие:

1. Монтажная плата. Деталь находится в распределительном щите, в который выводятся кабели от заземлённых объектов. Линия к внешним конструкциям крепится гайкой и болтом. Дверь щитка должна быть постоянно закрыта на замок. Как правило, щитовые устанавливаются внутри зданий. В частном секторе допускается установка ящика снаружи, при условии оборудования его навесом.
2. Коммуникация. Предназначена для соединения монтажной коробки с заглубленной в землю конструкцией. Материалом служит медный кабель с бронью и железные рейки, сваренные между собой. Линия пускается под полом помещения, внешним стенам, по лотковому сливу отмостки. По ПУЭ заземление электрооборудования должно проводится кабелем сечением не менее 5 мм.
3. Вертикальные штыри. Предназначены для электрического контакта с грунтом. В зависимости от его типа забиваются на глубину 100-250 см. Штыри изготавливаются из черного железа или нержавеющей стали. Выбор определяется финансовыми возможностями строителя.
4. Контур. Служит обвязкой для заглубленных штырей. В соответствии с ПУЭ заземление металлоконструкций здания должно производиться с помощью контура со стороной не менее 200 см. Частное лицо может заземлить свою недвижимость рамкой, размер которой может составлять 80-100 см. Согласно нормам ПУЭ контур заземления вкапывается на глубину 50-100 см.
5. Соединительный болт. Предназначен для коммуникации металлосвязи и контура. Наружный конец детали должен находиться над почвой на высоте 15-30 см. В целях безопасности и во избежание механических повреждений контакт накрывается кожухом.

Схемы заземления частных домов своими руками: 380 В и 220 В

При монтаже контуров заземления значительной разницы между схемой частного дома на 3 фазы (380 вольт) и однофазной (220 вольт) нет. А вот в разводке кабелей она присутствует. Разберемся, в чем она заключается.

Правильно выполненный ввод в дом. Именно так он должен выглядеть в идеале

При однофазной сети для питания электроприборов используется трехжильный кабель (фаза, ноль и земля). Трехфазная сеть требует пятижильного электропровода (та же земля и ноль, но фазы три)

Особое внимание нужно обратить на расключение – заземление не должно соприкасаться с нулем

Рассмотрим ситуацию. С подстанции приходит 4 жилы (ноль и 3 фазы), заведенные в распределительный щит. Обустроив правильное заземление на участке, заводим его в щиток и «сажаем» на отдельную шину. Фазные и нулевая жила проходят через всю автоматику (УЗО), после чего идут к электроприборам. От заземляющей шины жила идет непосредственно на розетки и оборудование. Если нулевой контакт заземлить, устройства защитного отключения будут срабатывать без причины, а такой монтаж электропроводки в доме совершенно ни к чему.

Схема заземления на даче своими руками несложна, но требует внимательного и аккуратного подхода при выполнении. Несложно выполнить ее только для одного котла или иного электроприбора. Ниже мы обязательно на этом остановимся.

Корпус газового котла, как и металлические трубы, требуют качественного заземления во избежание возникновения искры

Что такое контур заземления в частном доме: определение и устройство

Контуром заземления называют конструкцию из штырей и шин, находящуюся в грунте, обеспечивающую отвод тока при необходимости. Однако не любой грунт подойдет для устройства заземлителя. Удачным для этого считают торф, суглинок или глинистую почву, а вот камень или скала не подходят.

Контур готов. Остается проложить шину до стены дома

Контур заземления располагают на расстоянии 1÷10 м от здания. Для этого прокапывается траншея, заканчивающаяся треугольником. Оптимальными размерами являются длины сторон 3 м. По углам равностороннего треугольника вбиваются штыри-электроды, соединяемые стальной шиной или уголком при помощи сварки. От вершины треугольника шина идет к дому. Подробно мы рассмотрим алгоритм действий в пошаговой инструкции ниже.

Разобравшись, что является заземляющим контуром можно переходить к расчетам материала и размеров.

Расчет заземления для частного дома: формулы и примеры

Правила устройства электроустановок (ПУЭ) и ГОСТ устанавливают точные рамки, сколько Ом должно быть заземление. Для 220 В – это 8 Ом, для 380 – 4 Ом. Но не стоит забывать, что для общего результата учитывается и сопротивление грунта, в котором устраивается заземляющий контур. Эти сведения можно узнать из таблицы.

Вид грунта	Максимальное сопротивление, Ом	Минимальное сопротивление, Ом
Глинозем	65	55
Гумус	55	45
Лёсовые отложения	25	15
Песчаник, залегание грунтовой воды глубже 5 м	1000	–
Песчаник, грунтовые воды не глубже 5 м	500	–
Песчано-глинистая почва	160	140
Суглинок	65	55
Торфяник	25	15
Чернозём	55	45

Зная данные можно использовать формулу:

Формула расчета сопротивления стержня

где:

• R_o – сопротивление стержня, Ом;
• L – длина электрода, м;
• d – диаметр электрода, м;
• T – расстояние от середины электрода до поверхности, м;
• Р_экв – сопротивление грунта, Ом;
• Т – расстояние от верха стержня до поверхности, м;
• l_n – расстояние между штырями, м.

Но пользоваться такой формулой сложно. Для простоты предлагаем воспользоваться онлайн-калькулятором, в который нужно только внести данные в соответствующие поля и нажать кнопку рассчитать. Это исключит возможность ошибки в вычислениях.

Для расчета количества штырей воспользуемся формулой

Формула расчета количества стержней в контуре

где R_n – нормируемое сопротивление для заземляющего устройства, а ψ – климатический коэффициент сопротивления грунта. В России за него принимают 1.7.

Рассмотрим пример заземления для частного дома, стоящего на черноземе. Если контур выполняется из стальной трубы, длиной 160 см и диаметром – 32 см. Подставив данные в формулу получим n_o = 25.63 х 1.7/4 = 10.89. Округлив результат в большую сторону, получается нужное количество заземлителей – 11.

Влияние почвы на сопротивление Rз

Знак заземления

Практически доказано, что сопротивление заземляющего устройства в значительной степени определяется состоянием грунта в месте расположения заземлителя. В свою очередь, характеристики почвы в зоне проведения защитных работ зависят от следующих факторов:

Влажность почвы на участке проведения работ;

• Наличие в почве каменистых составляющих, в которых обустроить заземление попросту невозможно (в этом случае приходится выбирать другое место);
• Возможность искусственного увлажнения грунта в особо засушливые летние периоды;
• Химический состав почвы (наличие в ней солевых составляющих).

В зависимости от состава грунта, он может быть отнесён к тому или иному виду (смотрите фото ниже).

Различные виды почвы

Исходя из особенностей формирования сопротивления заземлителя, предполагающих его снижение при увлажнении и повышении солевой концентрации, в случае крайней необходимости в грунт искусственно вводятся порции влажного химиката NaCl.

Хорошие грунты с точки зрения обустройства заземления – это суглинистые почвы с высоким содержанием торфяных составляющих и солей.

Как заземлить броню кабеля, проложенного в кабельном сооружении

Кабельные сооружения — сооружения, предназначенные для укладки кабелей и любого оборудования, обеспечивающего нормальную работу кабельных линий. К ним относятся короба, каналы, тоннели, эстакады, галереи и двойные полы. Прокладка бронированных кабелей внутри помещений кабельных сооружений должна соответствовать требованиям, изложенным в ПТЭЭП и ПУЭ. Как сама броня кабеля, так и токопроводящие части кабельных сооружений должны быть заземлены. Допускается заземление бронеленты к металлическим коробам или каналам. В качестве заземляющего контура можно использовать несущие металлические конструкции зданий и сооружений.

Большой выбор бронированных кабелей представлен на сайте компании “Кабель.РФ”.  Ознакомившись с описанием продукции, вы можете сделать выбор самостоятельно или обратиться к специалисту компании, который грамотно проконсультирует вас по вопросам цены и качества.
