Проверка параметров защитного заземления
Кроме очевидных составляющих системы защитной «земли»: таких, как контактная колодка, провода, идущие к электроустановкам, соединение с контуром в грунте, важную роль в обеспечении защиты играет собственно земля. Соответственно надо убедиться в следующем:
- Между всеми элементами контура (штыри, соединительные шины, проводник в помещение до клеммной колодки) есть надежное электрическое соединение с минимальным сопротивлением.
- Попавшее на контур напряжение (в случае аварии), растекается по физической земле с максимальным током. Это возможно лишь при хорошем контакте между металлом и грунтом.
- Физические условия местности (грунта) могут обеспечить надежный контакт даже при плохих (с точки зрения электротока) условиях. А именно, пересыхание грунта, растрескивание земли в местах установки заземлителей.
Разумеется, никто не проводит измерения параметров на каждом элементе заземляющей системы. Это потребуется лишь в случае несоответствия нормам, для поиска так называемого «слабого звена».
По какому принципу проводится проверка защитного контура заземления?
Необходимо создать полный аналог заведомо работающего контура, и сравнить показатели с тестируемым объектом. Для этого существуют комплексы проверки рабочего заземления.
Вы можете купить подобный набор, но вряд ли он себя окупит в обозримом будущем. Даже с учетом того, периодичность проверки заземляющих устройств составляет один раз в году (и для жилых, и для промышленных объектов), проще получать разовый доступ к оборудованию.
Опасность зануления в квартире
Скачки напряжения опасны как для людей, так и для бытовой техники в квартирах. В многоквартирных домах одной из квартир достанется низкое напряжение, а другой — высокое. Если в розетке квартиры случится обрыв нулевого проводника, при следующем включении электроустановки (например, бойлера) человека ударит током.
Особенно зануление опасно в двухпроводной системе. К примеру, при проведении электромонтажных работ электрик может заменить нулевой проводник на фазный. В электрощитах эти жилы далеко не всегда обозначены определенным цветом. Если замена произойдет, электрическое оборудование окажется под напряжением.
По нормативам Правил установки электроустановок на бытовом уровне зануление не разрешается для использования в бытовых целях именно по причине его небезопасности. Зануление эффективно только для защиты больших объектов производственного назначения. Однако, несмотря на запрет, некоторые люди решаются на установку зануления в собственном жилье. Происходит это либо по причине отсутствия иных методов решения проблемы, либо из-за недостаточности знаний по данному предмету.
Зануление в квартире технически осуществимо, но эффективность такой защиты непредсказуема, как и возможные негативные последствия. Далее рассмотрим ряд ситуаций, которые возникают при наличии зануления квартире.
Зануление в розетках
В некоторых случаях защиту электроприборов предлагают выполнить путем перемычки клеммы розеточного рабочего нуля на защитный контакт. Такие действия противоречат пункту 1.7.132 ПУЭ, поскольку предполагают задействование нулевого провода двухпроводной электросети в качестве как рабочего, так и защитного нуля одновременно.
На вводе в жилое помещение чаще всего расположено устройство, предназначенное для коммутации фазы и нуля (двухполюсный прибор или так называемый пакетник). Коммутация нуля, используемого как защитный проводник, не допускается. Иными словами, запрещено использовать в качестве защиты проводник, электроцепь которого включает коммутационный аппарат.
Опасность защиты с применением перемычки в розетке состоит в том, что корпуса электроустановок в случае повреждения нуля (независимо от участка) попадают под фазное напряжение. Если нулевой проводник обрывается, электроприемник перестает функционировать. В этом случае провод кажется обесточенным, что провоцирует на необдуманные действия со всеми вытекающими последствиями.
Перепутаны местами фаза и ноль
При проведении электромонтажных работ в двухпроводном стояке своими руками существует немалая вероятность путаницы между нулем и фазой.
Отгорание нуля
Обрыв нуля (отгорание нуля) часто случается в зданиях с плохой проводкой. Чаще всего проводка в таких домах проектировалась, исходя из 2 киловатт на единицу жилья. На сегодняшний день электропроводка в домах старого типа не только износилась физически, но и не способна удовлетворить возросшее количество бытовой техники.
При обрыве нуля дисбаланс возникает на трансформаторной подстанции, от которой питается многоквартирное здание. Перекос возможен в общем электрическом щите здания или в этажном щитке дома. Следствием этого станет беспорядочное понижение напряжения в одних квартирах и повышение — в других.
Низкое напряжение губительно для некоторых видов электробытовой техники, в том числе кондиционеров, холодильников, вытяжек и прочих аппаратов, оснащенных электрическими двигателями. Высокое напряжение представляет опасность для всех видов электроустановок.
Для каких целей применяется защитное заземление
Главная цель данного устройства – защитить человека от поражения электротоком. Такое возможно, когда человек становится частью замкнутой цепи, и по его телу будет проходить опасный для жизни ток. Кроме выполнения функции защиты человеческой жизни, заземление также предохраняет электрические приборы от перенапряжения. В результате этого заземлители делятся на две группы — защитное и рабочее.
Целевое назначение защитного устройства состоит в том, чтобы стать гарантией электробезопасности для населения. Вследствие чего электрооборудование и электросети становятся стойкими к влиянию токов и высоких напряжений. Вдобавок происходит предохранение людей, которые в результате работы обслуживают такое оборудование. Повышение напряжения может быть вследствие нарушения эксплуатации или повреждения приборов, а также из-за разряда молнии.
Также конструкция применяется для ликвидации помех и электромагнитных волн от приборов, находящихся рядом в рабочем состоянии.
Это указывается в инструкции для данного оборудования, даже дается схема соединения с заземлителем. В зависимости от назначения существуют вспомогательные виды заземления: измерительное, радио, инструментальное, контрольное.

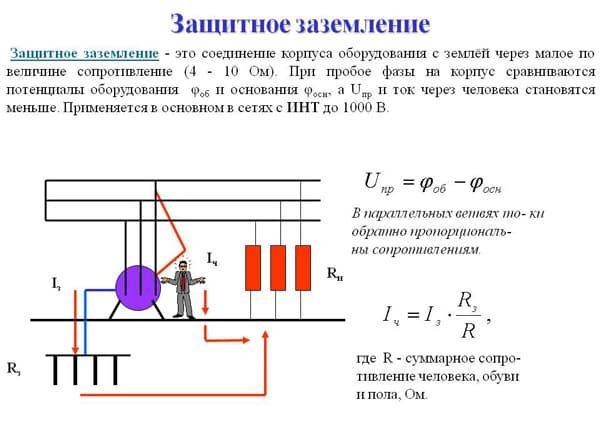

Защитное заземление
Особенности, которые отличают рабочее заземление от защитного
Если говорить в общем, то следовало бы отметить такие отличительные особенности защитного и рабочего заземлений:
Защитным заземлением, в настоящий момент времени, называют преднамеренное электрическое соединение с землей, либо-же ее эквивалентом, в качестве которого, кстати говоря, могут выступать также и металлические нетоковедущие части. Последние, нередко оказываются под напряжением, которое возникает вследствие замыкания на корпус или по каким-то другим причинам. Главное предназначение защитного заземления, сводится к устранению поражения током, в том случае, если потребитель случайно прикоснется к корпусу электроустановки, а также к каким-либо другим, нетоковедущим металлическим частям, что оказались по напряжением в результате замыкания на корпус, к примеру
Защитное зазаемление
Рабочее заземление, в свою очередь, представляет собой преднамеренное соединение с землей сразу-же нескольких отдельных точек электрической цепи. В их качестве могут выступать нейтральные точки обмоток генераторов, а также разнообразных измерительных трансформаторов. В отличие от защитного заземления, рабочее предназначается для того, чтобы обеспечивать правильную работу электроустановок, причем вне зависимости от того, в каких условиях будут работать последние: в нормальных или аварийных. Осуществляется данная разновидность заземления непосредственное — то есть, путем соединения заземляемых частей вместе с так называемым заземлителем.
В некоторых, гораздо более редких случаях случаях, оно осуществляется также и с помощью специальных приспособлений: всевозможных пробивных предохранителей, резисторах и так далее.
В любом случае, следовало бы отметить, что вне зависимости от того, какой разновидности заземления вы отдали свое предпочтение, эффективным оно будет только в том случае, если ток замыкания на землю не будет увеличиваться в результате уменьшения сопротивления заземлителя.
https://youtube.com/watch?v=JFx04T73elU
Подготовительный этап при монтаже контура
Нужно создать специальную схему перед тем, как приступать к работе. Обязательной становится подготовка материалов и инструментов. Контуры при заземлении представляют собой объединённые в единое целое системы. Основные компоненты следующие:
- Внешний.
- Внутренний.
Первый строится на основе заземлителей, которых объединяет металлическая обвязка. Вторая часть располагается внутри дома. И представляет собой разветвлённую сеть с проводами. Точка начала – розетки или бытовые приборы, сами сходящиеся с шиной заземления. Последнюю монтируют в счётчике.
Заземление в форме треугольника
Чаще всего внешнее заземление создаётся в форме треугольника. Параметры будут такими:
- 1-2 метровые стороны
- оптимальные габариты стороны – 1 метр 20 сантиметров
Но допустимо применение линейной незамкнутой формы, благодаря которой верхние концы получают последовательное соединение друг с другом.
Эта разновидность отличается большей безопасностью, меньшей требовательностью в плане выбора места установки. Но и ряд уязвимостей присутствует. У конструкции уменьшаются токопроводящие способности, как только последовательная связь между элементами нарушается. По-другому выглядят схемы расположения замкнутого типа. Серьёзными преимуществами не отличаются ни круги, ни квадраты.
Изготавливаются заземлители на основе нескольких приспособлений:
- Металлический уголок, чьё сечение — 50 на 50 миллиметров.
- Прут или трубы, диаметр которых равен не менее, чем 32 миллиметрам.
- Минимально требуемая длина изделия – два метра. Обязательному учёту подлежит глубина, где осуществляется промерзание. Длина конструкции должна превышать данный показатель, минимум на 300-400 миллиметров.
- У заземлителей верхние концы соединяются металлической полоской: длина – от 1 до 2 метров, толщина 4 миллиметра, ширина в 40 миллиметров минимум.
- Применение других металлических изделий тоже допустимо. Например, отдать предпочтение пруту, у которого есть диаметр до 40 миллиметров.
- Ещё одна металлическая конструкция нужна для обеспечения ввода в дом. Лучше, если она будет изготовлена из нержавеющей стали. Длины должно хватать, чтобы были полностью соединены контур и место ввода в дом. Не обойтись без приобретения дополнительных крепёжных элементов. Обычно их функцию отдают медному проводу, хомутам или болтам. Минимальное сечение – 4 миллиметра в квадрате.
Для выполнения дальнейших работ по заземлению готовим следующие приспособления:
- Гаечные ключи.
- Перфоратор.
- Сварочный аппарат.
- Лопата и кувалда.
- Болгарка или другой подобный инструмент помогут разрезать металл в случае необходимости.
Но при составлении предварительной схемы можно выбрать компоненты нужной длины и диаметра заранее.
Требования к заземлению электродвигателя
Согласно требованиям и правилам установленный электродвигатель перед пуском должен быть заземлен. Исключением являются те случаи, в которых корпус электродвигателей установлен на металлическую опору, соединенную с землей через металлоконструкцию здания или через проводник заземлителя. В остальных случаях корпус электродвигателя должен быть соединен проводом с контуром заземления здания, выполненного из полосы металла при помощи сварки.
Это является рабочим заземлением. В противном случае при нарушении изоляции между обмоткой двигателя или токопроводом и корпусом электродвигателя защитное устройство не сработает и не отключит питание. А двигатель продолжит работу.
Каждая электрическая машина должна иметь индивидуальное соединение с заземлителем. Последовательное соединение электродвигателей с контуром заземления запрещено, т.к. при нарушении одного из соединений с заземлителем, вся цепь будет изолирована от земли. Для установки защитного заземления, необходимо наличие дополнительного заземляющего проводника в силовом кабеле, один конец которого подключают к клеммной коробке электродвигателя, а другой к корпусу электрошкафа управления двигателем. Электрошкаф предварительно должен быть соединен с землей. В случае пробоя между токопроводом и этим заземляющим проводником образуется ток короткого замыкания, который разомкнет защитное или коммутирующее устройство (тепловое или токовое реле, защитный автомат).Сечение заземляющего проводника, удовлетворяющее требованиям Правил Устройства Электроустановок приведено в таблице 1:
Таблица 1
| Сечение фазных проводников, мм2 | Наименьшее сечение защитных проводников, мм2 |
| S≤16 | S |
| 16 < S≤35 | 16 |
| S>35 | S/2 |
Сечение фазных проводников рассчитывается по токовой нагрузке потребителя.
Принцип работы
Обычно его устанавливают для защиты при возникновении короткого замыкания. Если фазный проводник отсоединится и прикоснется к металлическому шасси установки, то корпус окажется под напряжением.
Правильно созданное защитное заземление образует электрическую цепь, имеющую низкое сопротивление. Именно этот путь является наиболее благоприятным для электрического тока, поэтому случайное прикосновение человека к корпусу не будет опасным (рис. выше).
Надо отметить, что такое устройство одновременно будет выполнять несколько важных функций:
- Оно обеспечит защиту и в том случае, когда потенциально опасное напряжение на корпусе образовано не коротким замыканием, а индукционными токами. Такие ситуации возможны в установках с высоким напряжением и там, где допустимо воздействие излучения СВЧ.
- При использовании глухозаземленной нейтрали и некоторых других схем подключения в цепи питания при коротком замыкании возникнут продолжительные и большие по амплитуде импульсы, достаточные для срабатывания автоматов, отключающих напряжение.
- Если заземленное оборудование подвергнется удару молнии, то такой проводник обеспечит определенную защиту от повреждений.
Чтобы не ошибаться с терминологией, надо понимать действительное значение следующих названий:
- Рабочим называют заземление, которое выполняет функции второго проводника. Его используют для электрического питания установок, решения иных задач.
- Упомянутая выше защита от молнии не является целевым предназначением. Для обеспечения безопасности при грозах применяют специально предназначенные для этого устройства. Они рассчитываются на относительно большие величины токов и напряжений.
Системы с глухозаземленной нейтралью системы заземления TN
К таким системам относятся:
Согласно п. 1.7.3 ПУЭ TN-система – система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.
TN включает в себя такие элементы, как:
- заземлитель средней точки, которая относится к источнику питания;
- внешние проводящие части устройства;
- проводник нейтрального типа;
- совмещенные проводники.
Нейтраль источника глухо заземлена, а внешние проводники установки подключены к глухозаземленной средней точке источника при помощи проводников защитного типа.
Сделать заземляющий контур можно только в электроустановках, мощность которых не превышает 1 кВ.
Система TN-C
В данной системе нулевой защитный и нулевой рабочий проводники, объединены в один PEN проводник. Они совмещены на всем протяжении системы. Полное название – Terre-Neutre-Combine.
Среди преимуществ TN-C можно выделить только легкий монтаж системы, который не требует больших усилий и денежных затрат. Для монтажа не требуется улучшение уже установленных кабельных и воздушных линий электропередачи, у которых есть всего 4 проводящих устройства.
- возрастает вероятность получения удара током;
- возможно появление линейного напряжения на корпусе электрической установки во время обрыва электрической цепи;
- высокая вероятность потери заземляющей цепи в случае повреждения проводящего устройства;
- такая система защищает только от короткого замыкания.

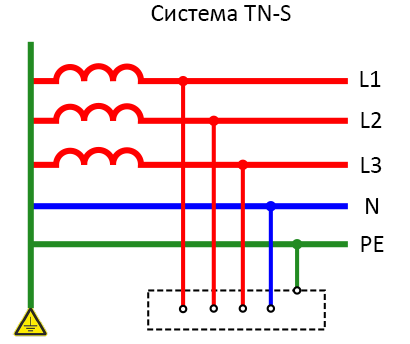

Система TN-S
Особенность системы заключается в том, что электричество поставляется к потребителям через 5 проводников в трехфазной сети и через 3 проводника в однофазной сети.
Всего от сети отходит 5 проводящих источников, 3 из которых выполняют функцию силовой фазы, а оставшиеся 2 – это нейтральные проводники, подсоединенные к нулевой точке.
- PN – нейтральный механизм, который задействован в схеме электрического оборудования.
- PE – глухозаземленный проводник, выполняющий защитную функцию.
- легкость монтажа;
- низкая стоимость покупки и содержания системы;
- высокая степень электробезопасности;
- не требуется создание контура;
- возможность использовать систему в качестве устройства от защиты утечки тока.
Система TN-C-S
TN-C-S система предполагает разделение проводника PEN на PE и N в каком-то участке цепи. Обычно разделение происходит в щитке в доме, а до этого они совмещены.
- простое устройство защитного механизма от попадания молний;
- наличие защиты от короткого замыкания.
- слабый уровень защиты от сгорания нулевого проводника;
- возможность появления фазного напряжения;
- высокая стоимость монтажа и содержания;
- напряжение не может быть отключено автоматикой;
- отсутствует защита от тока на открытом воздухе.
Система TT
TT разработана для обеспечения высокого уровня безопасности. Устанавливается на электростанциях с низким уровнем технического состояния, например, где используются оголенные провода, электроустановки, которые расположены на открытом воздухе или закреплены на опорах.
TT монтируется по схеме четырех проводников:
- 3 фазы, подающие напряжение, смещаются под углом 120° между собой;
- 1 общий ноль выполняет совмещенные функции рабочего и защитного проводника.
- высокий уровень устойчивости к деформации провода, ведущего к потребителю;
- защита от КЗ;
- возможность использования на электроустановках высокого напряжения.
- сложное устройство защиты от молний;
- невозможность отследить фазы короткого замыкания электрической цепи.
Требования, контроль, проверка
При обустройстве и эксплуатации систем заземления организации контроля их состояния уделяется повышенной внимание. Перед проведением этих мероприятий в первую очередь необходимо ознакомиться с содержанием терминов, используемых для описания процедур
Под «проверкой» понимается визуальное обследование систем заземления на соответствие следующим требованиям:
- надежность контактов в местах сочленения элементов ЗУ;
- отсутствие следов разрушения на открытых частях конструкций и подводящих медных шин;
- состояние защитной окраски, которую рекомендуется регулярно обновлять, а также наличие маркировки на подводящих проводниках.
Под словом «контроль» понимают периодические испытания заземляющих контуров с целью выявления соответствия их сопротивлений стеканию тока установленным ПУЭ нормам. Согласно требованиям этого документа оно не должно превышать нескольких единиц Ома.
Согласно требованиям ПУЭ действующие ЗУ должны проверяться не реже чем один раз в полгода (визуальный осмотр). Та же процедура, сопровождающаяся выборочным вскрытием земляного покрова в подозрительных местах, проводится не реже одного раза за 12 лет. При организации контроля исправности и надежности функционирования систем ЗУ также исходят из рекомендаций ПУЭ, определяющих какие напряжения не требуется применять при проверке сопротивления контура, а какие – можно.
Кроме того, типовые методики проводимых периодически контрольных обследований предполагают обязательное измерение сопротивления электрического контура, называемого «петлей фаза-нуль». Эта искусственно создаваемая система формируется путем замыкания отдельно взятого фазного провода на металлический корпус подключенной к действующей сети электроустановки.
По сути, такая петля образуется между фазной шиной и заземленным нулем, что и стало поводом для присвоения ей такого названия. Знание этого параметра позволяет точнее контролировать цепи заземления с целью обеспечения требуемой эффективности защиты (стекания аварийного тока в грунт). От величины сопротивления этого контура зависит безопасность обслуживающего персонала и работающих с бытовыми приборами людей.
Что даст заземление прибора
Теперь, когда корпус прибора соединен с заземлителем как и нейтраль, если напряжение фазы попадет на корпус, то сразу наступит короткое замыкание в цепи фаза-ноль. Это приведет к срабатыванию автоматического выключателя прежде, чем кто-либо из людей успеет соприкоснуться с оказавшимся под опасным напряжением корпусом прибора. Такова защитная функция заземления.
Комментарий эксперта
Лагутин Виталий Сергеевич
Инженер по специальности «Программное обеспечение вычислительной техники и автоматизированных систем», МИФИ, 2005–2010 гг.
Задать вопрос
Кроме того, как отмечалось выше, сопротивление заземлителя минимально, оно составляет доли Ома, а это значит, что даже при задержке срабатывания защитного автомата, потенциал на корпусе прибора будет практически равным потенциалу заземлителя, то есть земли. И если человек стоит на земле, то его током уже не ударит.
Заземление в целях молниезащиты
Для отведения в землю тока молнии, ударившей в здание, тоже применяют заземление. Но поскольку ток молнии ищет путь от молниеприемника к земле по элементам здания наименьшего сопротивления, этим путем могут оказаться и водопроводные трубы, и влажные стены, и другие проводящие части здания, что весьма опасно. Поэтому молниеотвод прокладывается отдельным проводом по наружной части здания, так он напрямую соединяет молниеприемник с заземлителем, обеспечивая для разряда молнии путь в землю минимального сопротивления. При этом люди и чувствительные электроприборы внутри здания остаются в безопасности.
Заземление в целях молниезащиты.
Часто задаваемые вопросы
В какой цвет окрашивают провода заземления?
Согласно правилам, в бытовой электропроводке: — фазный провод L — имеет коричневый или красный цвет; — нулевой рабочий N — (или как его называют «нейтральный» или «ноль») окрашивается в синий цвет; — нулевой защитный PE — (заземляющий проводник) окрашивается в желто-зеленый цвет.
Какая разница между заземлением и занулением?
Разница лишь в том, что защитное зануление провоцирует моментальное отключение электроэнергии при опасном контакте человека и провода, а заземление мгновенно отводит опасное напряжение на землю.
Где заземление подключается в розетке?
При установке розетки рекомендуется подключение фазного провода к правой клемме, нулевого — к левой клемме, а заземляющего — к нижней или центральной клемме.
Что такое заземление, принцип действия и устройство
При создании электросети, в помещениях различного назначения, требуется создание защиты, которая предотвратит вероятное поражение током. Чтобы избежать этого выполняется устройство заземления. В соответствии с ПЭУ п.1.7.53 заземление выполняется в электрооборудовании с напряжением более 50 В переменного и 120 В постоянного тока.
Шина заземления от ГРЩ к потребителю
Заземление – намеренное соединение нетоковедущих металлических частей электроустановок (которые могут оказаться под напряжением) с землей или ее эквивалентом. Данная защитная мера предназначена для исключения вероятности поражения человека электротоком при замыкании на корпус оборудования.
Принцип действия
Принцип работы защитного заземления заключается в:
- снижении разности потенциалов, между заземляемым элементом и другими токопроводящими предметами с естественным заземлением, до безопасного значения;
- отвод тока в случае непосредственного контакта заземляемого оборудования с фазным проводом. В грамотно спроектированной электросети возникновение тока утечки вызывает мгновенное срабатывание устройства защитного отключения (УЗО).
Схемы заземления в трехфазных сетях
Из вышесказанного следует, что заземление имеет большую эффективность при использовании в комплексе с УЗО.
Устройство заземления
Конструкция системы заземления состоит из заземлителя (проводящая часть, которая имеет непосредственный контакт с землей) и проводника, обеспечивающего контакт между заземлителем и нетоковедущими элементами электрооборудования. Обычно в качестве заземлителя используется стальной или медный (очень редко) стержень, в промышленности это как правило, сложная система, состоящая из нескольких элементов специальной формы.
Эффективность системы заземления во многом определяется величиной сопротивления защитного устройства, которую можно уменьшить, повышая полезную площадь заземлителей или увеличивая проводимость среды, для чего задействуется несколько стержней, повышается уровень солей в земле и т.п.
Заземляющее устройство это…
Выше мы рассмотрели в общих чертах, что такое защитное заземление. Однако стоит упомянуть, что используемые в системе заземлители различаются на естественные и искусственные.
В качестве устройств заземления в первую очередь предпочтительнее использовать такие естественные заземлители, как:
- трубы водоснабжения, находящиеся в грунте;
- металлоконструкции зданий и сооружений, имеющие надежный контакт с землей;
- обсадные трубы артезианских скважин;
- металлические оболочки кабелей (исключение составляет алюминий).
Не пропустите: Покраска кафельной плитки. Какую краску использовать для окрашивания керамической плитки? Вариант использования трубы в качестве естественного заземлителя
Естественные заземлители должны иметь соединение с защитной системой из двух и более разных точек.
В роли искусственного заземлителя может использоваться:
- стальная труба с толщиной стенок 3,5 мм и диаметром 30÷50 мм и длиной порядка 2÷3 м;
- стальные полосы и уголки толщиной от 4 мм;
- стальные пруты длиной до 10 и более метров и диаметром от 10 мм.
Использование металлических полос в качестве искусственного заземлителя
Для агрессивных почв необходимо использование искусственных заземлителей с высокой устойчивостью к коррозии и изготовленных из меди, оцинкованного или омедненного металла. Итак, мы разобрались с тем, что является определением понятия искусственного и естественного заземлителя, теперь же рассмотрим, когда применяется заземление.
Предлагаемое видео наглядно объясняет, что такое защитное заземление:
Как определить сопротивление петли «фаза-нуль»
Требования, содержащиеся в правилах ПТЭЭП, предписывают постоянный контроль состояния ЗУ, обеспечивающих безопасность эксплуатации бытового и промышленного электрооборудования. Согласно этим нормативам в системах до 1000 Вольт с заземленной наглухо нейтралью они обязательно проверяются на одиночное фазное замыкание. Используемые методики испытаний, прежде всего, опираются на техническую базу, представленную образцами измерительных приборов специального назначения.
Измерительная аппаратура
Для проверки сопротивления контурной цепочки замыкания «фаза нуль» традиционно применяются электронные приборы, отличающиеся малой погрешностью измерений. К наиболее известным образцам измерительной техники этого класса относят:
- Измерители марок М 417 и MSC 300, позволяющие определять проводимость контролируемых цепей (на основании полученных результатов токи КЗ в грунт вычисляются по специальным формулам).
- Прибор ЭКО-200, предназначенный исключительно для определения токов КЗ. Устройство ЭКЗ-01, используемое точно так же как и ЭКО-200.
- Измерительный прибор марки ИФН-200.
М417 допускается применять при организации и проведении измерений в трехфазных цепях с заземленным наглухо нулем (в этом случае снятия питающего напряжения не требуется). В ходе испытаний используется метод падения напряжения при размыкании контролируемой цепи на время порядка 0,3 секунды. К неудобствам работы с этим прибором относят обязательность его калибровки перед началом каждого нового измерения.
Измеритель сопротивления цепи фаза-нуль марки М 417
Изделие MSC300 – это более совершенное техническое устройство, оснащенное сложной электронной начинкой в виде современных микропроцессорных чипов. При работе с этим прибором применяется метод снижения потенциала при включении в измеряемую цепь сопротивления величиной 10 Ом. Рабочее напряжение варьируется в границах от 180 до 250 Вольт, а время замера искомого параметра составляет около 0,03 секунды. При проведении замеров он подсоединяется к контролируемой линии в самой удаленной точке, а для начала работы с ним потребуется нажать кнопку «Старт». С результатами измерений можно ознакомиться после вывода их на встроенный цифровой дисплей.
MZC-300 измеритель параметров сетей электропитания зданий и сооружений
В ситуации, когда в распоряжении пользователя не оказалось ни одного образца специальной измерительной техники – для практического определения сопротивления петли «фаза-нуль» могут применяться типовые вольтметр и амперметр. Требуемый результат находится по простейшей формуле, знакомой многим еще по школьному курсу физики.
Техническая проверка систем заземления
Для того чтобы контролировать текущее состояние механизма, необходимо время от времени проверять его конструкцию и то, соответствуют ли его характеристики установленным требованиям к заземляющим устройствам. Процедура проверки должна включать в себя следующие действия:
- визуально осмотреть открытые участки механизма;
- тщательно обследовать контакты между отдельными частями контурного заземления;
- измерить активное сопротивление;
- выборочно обследовать части, которые размещены в земле, вскрыть почву в этих местах.
При возникновении необходимости во время проведения испытаний специалисты могут измерить параметры распределяющей заземляющей цепи и напряжение прикосновения. Комплект должен обязательно содержать технический паспорт заземляющего устройства с информацией о дате начала эксплуатации ЗУ, его рабочую схему и информацию с текущим состоянием системы.
Качество заземления
Выше уже говорилось о том, что тип грунта и материал для системы влияют на качество заземляющего контура. Но кроме этого есть еще несколько позиций.
Площадь заземления
Сразу скажем так, чем больше площадь заземления, тем его качество выше. Поэтому, когда стоит вопрос, что использовать: стержень заземления или пластину, то выбирается второй вариант. Почему? Все дело в ее большей площади. Площадь соприкосновения у пластины для заземления в разы больше, чем у штыря. При этом данную площадь можно, в принципе, увеличивать до бесконечности. А это большой плюс. Для этого обычно используют пластины «PTCE» из сплава никеля и меди.
Поэтому чаще всего, когда планируется заземление высоковольтных линий, к примеру, опор ВЛ 10 кВ, используется именно пластинчатый вариант (PTCE). Хотя показатель площади можно увеличить и по-другому. Можно просто использовать стержень заземления, только не один, а несколько, обвязав их вокруг опор ВЛ 10 кВ контуром из хорошего проводника. Вот почему в частном домостроение используется контур из трех или четырех штырей. Для ВЛ 10 кВ количество может быть увеличено до бесконечности. Для производственных мощностей не обязательно применять квадрат или треугольник, здесь может быть использована линейная структура. Главное – побольше стержней установить на линии.
Чем больше больше площадь заземления, тем выше его качество
Есть еще один вариант увеличения площади контакта с грунтом. Это увеличить размеры штырей. То есть, сделать их длиннее и толще. Кстати, такой вариант используется, если верхние слои грунта имеют высокое сопротивление, а нижние, наоборот, низкое. Такое глубинное заземление прекрасно работает даже в том случае, если устанавливается один металлический штырь. Правда, для 10 кВ линий придется количество заземляющих проводников увеличить, один ничего здесь не решит. Но лучше установить PTCE.
Расчет заземления
Не будем останавливаться на этом разделе долго. Все дело в том, что рассчитать заземление непросто. Существует достаточно большая и сложная формула, по которой и производится расчет. Но, как показала практика, ее конечный результат – всего лишь неточная цифра. Почему? Потому что все зависит от типа грунта. Наша земля во многих участках – слоеный пирог из разных наполнителей. Поэтому точно определить, где и какой слой находится, можно только по специальной карте геологической разведки.
Вот почему выбирая глубинное заземление, необходимо ориентироваться на максимальный показатель, подставляя в формулу разные величины сопротивления грунта.
Какие элементы подлежат заземлению?
К тем частям, которые подлежат не только занулению, но также и заземлению относится следующее:
- Приводы соответствующих электрических аппаратов.
- Корпуса определенного рода электрических машин. Последние, кстати говоря, могут быть представлены также и в форме трансформаторов, светильников и так далее.
- Те обмотки измерительных трансформаторов, которые относятся к числу вторичных.
- Металлические корпуса передвижных, а также переносных электроприемников.
- Открывающие части. На последних, в обязательном порядке должны быть установлено электрооборудование, напряжение переменного тока которого равняется более 42В.
- Опорные конструкции так называемых струн, шинопроводов, коробов тросов и так далее.
eltctricon.ru
